一、松下伺服控制系统实例
① 各连接器的接线及连接
② 连接器X4的接线
③ 驱动器与PLC的连接
④ 参数设置：
Pr0.01=0；Pr0.00=1；Pr0.07=3；Pr0.08=10000；Pr5.04=1 ⑤PLC程序的编制
回原点指令
相对定位（电机正反转）
绝对定位（D200、D202为触摸屏输入，无触摸屏时可直接指定，如K5000）
**********************************************************
二、台达伺服控制系统实例
某企业自动折弯设备，每次送料一定长度，采用伺服电机（台达）控制送料长度。
1）电路图：
2）控制柜
控制柜中的服驱动器
3）参数设置：
P1-00=2；P1-01=000；P1-31=0；P1-44=1；P1-45=1；
4）PLC程序编制
定位控制程序松下伺服和台达伺服完全一样，因为控制的PLC都是三菱的，在此省略。

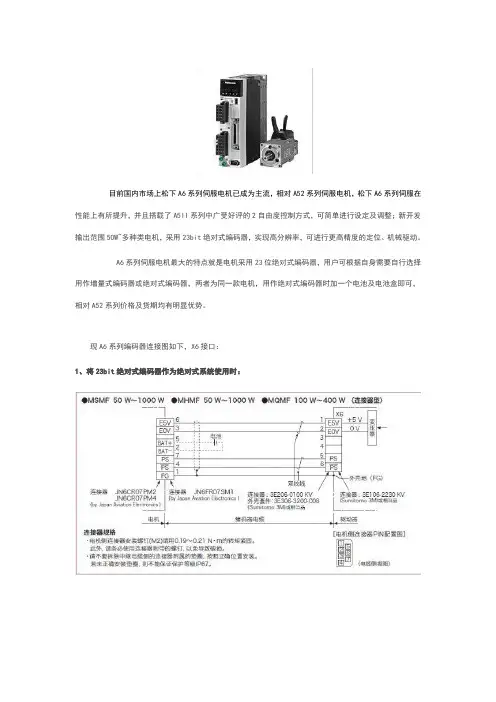

松下伺服A6系列编码器接线定义
目前国内市场上松下A6系列伺服电机已成为主流，相对A52系列伺服电机，松下A6系列伺服在性能上有所提升，并且搭载了A5II系列中广受好评的2自由度控制方式，可简单进行设定及调整；新开发输出范围50W~多种类电机，采用23bit绝对式编码器，实现高分辨率，可进行更高精度的定位、机械驱动。
A6系列伺服电机最大的特点就是电机采用23位绝对式编码器，用户可根据自身需要自行选择用作增量式编码器或绝对式编码器，两者为同一款电机，用作绝对式编码器时加一个电池及电池盒即可，相对A52系列价格及货期均有明显优势。
现A6系列编码器连接图如下，X6接口：
1、将23bit绝对式编码器作为绝对式系统使用时：
2、将23bit绝对式编码器作为增量式系统使用时：。
松下伺服A6系列编码器接线定义
目前国内市场上松下A6系列伺服电机已成为主流，相对A52系列伺服电机，松下A6系列伺服在性能上有所提升，并且搭载了A5II系列中广受好评的2自由度控制方式，可简单进行设定及调整；新开发输出范围50W~5.0KW多种类电机，采用23bit绝对式编码器，实现高分辨率，可进行更高精度的定位、机械驱动。
A6系列伺服电机最大的特点就是电机采用23位绝对式编码器，用户可根据自身需要自行选择用作增量式编码器或绝对式编码器，两者为同一款电机，用作绝对式编码器时加一个电池及电池盒即可，相对A52系列价格及货期均有明显优势。
现A6系列编码器连接图如下，X6接口：
1、将23bit绝对式编码器作为绝对式系统使用时：
2、将23bit绝对式编码器作为增量式系统使用时：。
松下伺服调试说明
Panasonic松下数字交流伺服 安装调试说明书 （２００３．１１版本） 目 录 １． 松下连接示意图 ２． 通电前的检查 ３． 通电时的检查 ４． 松下伺服驱动器的参数设定 ５． 松下伺服驱动器的参数和性能优化调整 １． 松下连接示意图 重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。
否则，会损坏编码器。
（此种 情况，不在松下的保修范围！） ２． 通电前的检查 １） 确认松下伺服驱动器和电机插头的连接，相序是否正确： Ａ．中惯量电机，不带刹车制动器的连接： 伺服驱动器 电机插头 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ 注： 电机相序错误，通电时会发生电机抖动现象。
Ｂ．中惯量电机ＭＤＭＡ ０．７５ＫＷ－２．５ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头 Ｕ Ｆ Ｖ Ｉ Ｗ Ｂ 接地 Ｄ 刹车电源 Ｇ 刹车电源 Ｈ Ｃ． 中惯量电机ＭＤＭＡ ３ＫＷ－５ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头 Ｕ Ｄ Ｖ Ｅ Ｗ Ｆ 接地 Ｇ 刹车电源 Ａ 刹车电源 Ｂ ２）确认松下伺服驱动器ＣＮ ＳＩＧ和松下伺服电机编码器联接正确， 接插件螺丝拧紧。
３）确认松下伺服驱动器ＣＮ Ｉ／Ｆ和数控系统的插头联接正确， 接插件螺丝拧紧。
３．通电时的检查 １） 确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。
建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。
２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。
４．松下伺服驱动器的参数设定 １）松下伺服驱动器修改参数的操作方法 Ａ． 接通驱动器电源； Ｂ． 按操作面板上的“ＳＥＴ”键； Ｃ． 按住“ＭＯＤＥ”键，选择参数页面 ＰＲ ＿ ００ ； Ｄ． 用上○∧，下○∨按钮，选择你需要修改参数的参数号码 ＰＲ ＿ ４２ （例修改４２号参数）； Ｅ． 按“ＳＥＴ”键，显示原来的参数值 ００； Ｆ． 用左○＜，上○∧，下○∨按钮，改变参数值； Ｇ． 修改完毕， 按“ＳＥＴ”键确定。
