机泵常用滚动轴承介绍

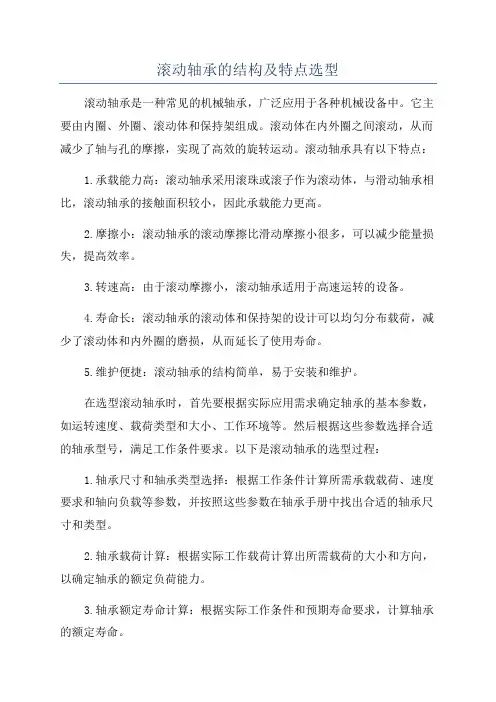

滚动轴承的结构及特点选型

滚动轴承的结构及特点选型滚动轴承是一种常见的机械轴承,广泛应用于各种机械设备中。
它主要由内圈、外圈、滚动体和保持架组成。
滚动体在内外圈之间滚动,从而减少了轴与孔的摩擦,实现了高效的旋转运动。
滚动轴承具有以下特点:1.承载能力高:滚动轴承采用滚珠或滚子作为滚动体,与滑动轴承相比,滚动轴承的接触面积较小,因此承载能力更高。
2.摩擦小:滚动轴承的滚动摩擦比滑动摩擦小很多,可以减少能量损失,提高效率。
3.转速高:由于滚动摩擦小,滚动轴承适用于高速运转的设备。
4.寿命长:滚动轴承的滚动体和保持架的设计可以均匀分布载荷,减少了滚动体和内外圈的磨损,从而延长了使用寿命。
5.维护便捷:滚动轴承的结构简单,易于安装和维护。
在选型滚动轴承时,首先要根据实际应用需求确定轴承的基本参数,如运转速度、载荷类型和大小、工作环境等。
然后根据这些参数选择合适的轴承型号,满足工作条件要求。
以下是滚动轴承的选型过程:1.轴承尺寸和轴承类型选择:根据工作条件计算所需承载载荷、速度要求和轴向负载等参数,并按照这些参数在轴承手册中找出合适的轴承尺寸和类型。
2.轴承载荷计算:根据实际工作载荷计算出所需载荷的大小和方向,以确定轴承的额定负荷能力。
3.轴承额定寿命计算:根据实际工作条件和预期寿命要求,计算轴承的额定寿命。
4.轴承选择:结合轴承尺寸、额定负荷能力和寿命要求,选择适当的轴承型号。
5.轴承安装和维护:根据轴承的安装和使用指南进行正确的安装和维护,以确保轴承的正常运行。
总之,滚动轴承具有高承载能力、低摩擦、高转速和长寿命等特点,在机械设备中有着广泛应用。
在选型滚动轴承时,需要根据实际应用需求确定轴承的基本参数,并根据这些参数选择合适的轴承型号。
正确的选型和维护能够确保轴承的正常运行和延长使用寿命。
几种常用类型滚动轴承的性能特点及运用场合

几种常用类型滚动轴承的性能特点及运用场合01.深沟球轴承旧——0 新——6沟道的曲率长大于球周长的1/3,他是生产量最大,应用最广泛的一种滚动轴承。
占整个滚动轴承的60%—70%。
性能:主要承受径向载荷,也可承受一定量的轴向载荷。
当增大径向游隙时,也可替代角接触球轴承。
在转速较高工作场合还不能使用推力球轴承时它也可作为推力球轴承使用。
在不同的游隙组别中,它的内外圈可以相对倾斜不同角度仍可正常工作。
(倾斜角度)C0组8分,C3组12分,C4组16分。
带有球面滚到内外圈可倾斜3-10度。
应用该类轴承时,两个支点距离不宜超过轴径的十倍。
特点:与同尺寸的其他轴承相比,摩擦损失最少振动和噪音最低。
转速较高阻力较小旋转灵活。
摩擦系数0.0015-0.0022缺点:这种轴承不耐冲击,不宜承受较重负荷。
适用场合:汽车,机床,柴油机、电机,水泵、农用机械,家电,减速箱、纺织机械,拖拉机等。
其他:游隙检测采用百分表或千分表。
沟道曲率Ra=0.525 Rw=0.53502.调心球轴承旧——1 新——1外圈滚道为球面型,内圈滚道分单双列滚道可自动调心。
性能:主要承受径向载荷,同时还可承受少量的轴向负荷,但不能承受纯的轴向负荷。
特点:内外圈可在倾斜1-3度的情况下正常工作,旋转精度正常。
该轴承为了安装拆卸方便,内孔有时做成圆锥形。
锥形内孔的目的(1)拆卸方便特别是长轴。
(2)可微量调整轴承的游隙。
适用场合:农用机械,纺织机械。
鼓风机,造纸机,木工机械,吊车,印染机械、小型机床等。
03.圆柱滚子轴承旧——2 新——N或NN性能:主要承受径向负荷,套圈有挡边的可承受极少量的轴向负荷,否则不能承受轴向负荷外圈双挡边的极限转速高于内圈双挡边。
特点:滚动体和滚道之间是修正线的接触,滚子通常由一个套圈的两个挡边引导。
保持架,滚子和引导套圈组成一组组合件,可与另一套圈分离,属于可分离型轴承。
此种轴承安装拆卸比较方便尤其是当要求内外圈与轴,壳体都是过盈配合时,更显示出优点。
常用滚动轴承主要尺寸及性能参数

常用滚动轴承主要尺寸及性能参数滚动轴承是机械设备中常用的部件之一,它被广泛应用于各种设备和机械领域。
常用滚动轴承主要尺寸及性能参数包括:轴承内径、外径、宽度、基本额定负荷等级、额定静载荷、额定动载荷、极限转速、疲劳寿命等。
下面我将详细介绍这些参数。
1.轴承内径(ID):指轴承内圈的直径。
2.轴承外径(OD):指轴承外圈的直径。
3.轴承宽度(W):指轴承内圈和外圈之间的距离。
4.基本额定负荷等级(C):指在标准工况下,轴承能承受的基本额定载荷,单位是千牛顿(kN)。
5.额定静载荷(Co):指在静止状态下,轴承能够承受的最大载荷,单位是千牛顿(kN)。
6.额定动载荷(Cr):指在旋转状态下,轴承能够承受的最大载荷,单位是千牛顿(kN)。
7.极限转速(n):指轴承在正常工作条件下能够承受的最高转速,单位是转/分钟。
8.疲劳寿命(L10):指在额定负荷下,轴承能够运转的寿命,通常以行驶一百万公里的轴承失败概率为标准。
1. 深沟球轴承:最常见的滚动轴承之一,内径从3mm到1000mm不等,外径从10mm到1320mm不等,宽度从3mm到300mm不等。
基本额定负荷等级范围从0.045kN到405kN不等。
2. 圆锥滚子轴承:主要用于大型机械设备,内径从20mm到1500mm 不等,外径从42mm到1900mm不等,宽度从15mm到530mm不等。
基本额定负荷等级范围从17.1kN到5800kN不等。
3. 推力球轴承:主要用于承受沿轴向的推力负荷,内径从10mm到1200mm不等,外径从24mm到1700mm不等,宽度从9mm到325mm不等。
额定动载荷范围从7.4kN到8980kN不等。
4. 圆柱滚子轴承:主要用于承受较大径向负荷和推力负荷,内径从20mm到1500mm不等,外径从47mm到1900mm不等,宽度从14mm到520mm 不等。
基本额定负荷等级范围从27.5kN到8000kN不等。
以上仅为几种常见滚动轴承的尺寸和性能参数,实际应用中还会有更多不同类型滚动轴承的尺寸和性能参数。
简述水泵常用滚动轴承的分类

水泵常用滚动轴承的分类简述
滚动轴承是水泵中非常重要的组成部分,其分类如下:
一、按滚动体形状分类
1. 球轴承
球轴承由内圈、外圈、滚动体和保持架组成,其滚动体为球形,适用于转速较高、载荷较小的情况。
2. 滚子轴承
滚子轴承分为圆柱滚子轴承、圆锥滚子轴承和调心滚子轴承,其滚动体为圆柱形或锥形,适用于转速较低、载荷较大的情况。
二、按承受载荷方向分类
1. 向心轴承
向心轴承主要承受径向载荷,如深沟球轴承、圆柱滚子轴承等。
2. 推力轴承
推力轴承主要承受轴向载荷,如推力球轴承、推力滚子轴承等。
三、按套圈有无挡边分类
1. 单列轴承
单列轴承指一个套圈有挡边,另一个套圈无挡边。
2. 双列轴承
双列轴承指两个套圈都有挡边,适用于载荷较大、转速较高的场合。
以上是水泵常用滚动轴承的分类简述,不同类型的滚动轴承具有不同的适用场合和性能特点,选择合适的滚动轴承对于水泵的正常运行至关重要。
滚动轴承和滑动轴承分类及代号-概述说明以及解释

滚动轴承和滑动轴承分类及代号-概述说明以及解释1.引言1.1 概述滚动轴承和滑动轴承是机械领域中常见的两种轴承类型。
轴承是用于减少运动摩擦、支撑旋转或线性运动的机械装置,通常由内圈、外圈、滚动体和保持架等部分组成。
滚动轴承是通过滚动体(例如球体、滚子)在内、外圈之间滚动,从而降低摩擦和能量损耗的。
常见的滚动轴承包括球轴承、圆锥滚子轴承和圆柱滚子轴承等。
其中,球轴承适用于承受轴向和径向负荷;圆锥滚子轴承可承受径向和轴向负荷,并适用于承受较大的轴向负荷;圆柱滚子轴承适用于大型机械设备,能够承受较大的载荷。
另一方面,滑动轴承是通过滑动面上的润滑剂来减少摩擦和磨损的。
它们通常由内圈、外圈和润滑剂层组成。
常见的滑动轴承包括平面滑动轴承、圆柱滑动轴承和锥形滑动轴承等。
平面滑动轴承适用于低速运动和小载荷;圆柱滑动轴承适用于高速运动;锥形滑动轴承适用于承受大轴向负荷的情况。
滚动轴承和滑动轴承的代号系统有多种,ISO代号系统、ABMA代号系统、DIN代号系统和JIS代号系统等都是常见的标准。
这些系统通过字母和数字的组合来表示轴承的尺寸、结构和特性,方便在选择和应用轴承时进行标识和查询。
本文将详细介绍滚动轴承和滑动轴承的分类和代号,帮助读者更好地理解和选择适合的轴承。
通过研究这些内容,不仅可以提高机械设备的性能和寿命,还可以降低维护和更换轴承的成本。
1.2 文章结构文章结构部分的内容如下:文章结构:本文将分为以下几个部分进行介绍和讨论:引言、正文和结论。
引言部分将首先对滚动轴承和滑动轴承进行一个概述,包括它们的基本定义、特点以及在机械设备中的应用。
随后,本部分将介绍文章的结构以及各个章节的内容安排,帮助读者了解整篇文章的组织结构。
最后,引言部分会明确阐述本文的撰写目的和意义,以及对读者的启示和帮助。
正文部分将分为几个小节,分别介绍滚动轴承和滑动轴承的分类及代号。
在滚动轴承分类部分,会逐一介绍球轴承、圆锥滚子轴承和圆柱滚子轴承,分别说明它们的结构特点和应用领域。
常用滚动轴承的类型及其代号

常用滚动轴承的类型及其代号一、前言滚动轴承是机械设备中常见的一种轴承类型,它可以承受较大的径向和轴向负载,并且具有较高的旋转精度和稳定性。
常用的滚动轴承类型有很多种,每种类型都有其特点和适用范围。
本文将介绍常用的滚动轴承类型及其代号。
二、球形滚子轴承1. 代号:2XXX2. 特点:球形滚子轴承是最常见的滚动轴承之一,其内圈和外圈之间采用球形滚子作为滚动体,可以在较大的径向负载下工作,并且具有较高的旋转精度和稳定性。
3. 应用范围:球形滚子轴承适用于需要支持较大径向负载和一定程度的轴向负载的机械设备,如汽车、电机、冶金机械等。
三、圆锥滚子轴承1. 代号:3XXX2. 特点:圆锥滚子轴承是一种能够同时支持径向和轴向负载的滚动轴承,其内圈和外圈之间采用圆锥形滚子作为滚动体,可以在较大的径向和轴向负载下工作,并且具有较高的旋转精度和稳定性。
3. 应用范围:圆锥滚子轴承适用于需要支持较大径向和轴向负载的机械设备,如汽车、飞机、重型机械等。
四、圆柱滚子轴承1. 代号:4XXX2. 特点:圆柱滚子轴承是一种能够支持较大径向负载的滚动轴承,其内圈和外圈之间采用圆柱形滚子作为滚动体,可以在较大的径向负载下工作,并且具有较高的旋转精度和稳定性。
3. 应用范围:圆柱滚子轴承适用于需要支持较大径向负载的机械设备,如重型机械、冶金设备等。
五、角接触球轴承1. 代号:7XXX2. 特点:角接触球轴承是一种能够同时支持径向和轴向负载的滚动轴承,其内圈和外圈之间采用球形滚子作为滚动体,可以在较大的径向和轴向负载下工作,并且具有较高的旋转精度和稳定性。
3. 应用范围:角接触球轴承适用于需要支持较大径向和轴向负载的机械设备,如机床、电机、汽车等。
六、推力球轴承1. 代号:5XXX2. 特点:推力球轴承是一种能够支持较大轴向负载的滚动轴承,其内圈和外圈之间采用球形滚子作为滚动体,可以在较大的轴向负载下工作,并且具有较高的旋转精度和稳定性。
滚动轴承的分类

滚动轴承的分类滚动轴承是一种可以承受轴向负荷和径向负荷的机械元件,它能够满足轴承系统中各种技术要求,并能够有效地改善机械设备的性能。
滚动轴承可以根据结构形式、类型、精度等分类,其中结构形式包括圆锥滚子轴承、滚针轴承、球面滚子轴承、滚珠丝杆轴承、调心滚子轴承等;类型包括调心轴承、深沟球轴承、滚针轴承、一体轴承、滚动对接轴承、调心滚子轴承、滚珠丝杆轴承等;精度等级包括P0级、P6级、P5级、P4级、P2级等。
一、圆锥滚子轴承圆锥滚子轴承是一种常用的滚动轴承,它具有负荷能力强、转动灵活、滑动阻力小等特点,广泛应用于汽车、农机、矿山机械和航空航天等领域。
圆锥滚子轴承由内圈、外圈、滚子组件和紧定元件组成,其中内圈、外圈可以是单圈或双圈结构,滚子可以是单排或双排排列,紧定元件包括座圈和螺钉等。
二、滚针轴承滚针轴承也称为锥柱滚子轴承,具有负荷能力强、噪音低、空间小、重量轻、维护方便等特点,是滚动轴承中技术较为先进的一种类型,它由内圈、外圈、滚子组件和紧定元件组成,其中滚子组件是一种滚子锥柱结构,由滚锥、滚锥芯和滚锥轴组成,滚锥芯由钢球、滚锥环和滚锥芯轴组成,紧定元件包括座圈和螺钉等。
三、球面滚子轴承球面滚子轴承是一种滚动轴承,它具有负荷能力强、空间小、重量轻、摩擦系数低、使用寿命长等特点,它由内圈、外圈、滚子组件和紧定元件组成,其中滚子组件是一种球面滚子结构,由球面滚子、滚子芯和芯轴组成,紧定元件包括座圈和螺钉等。
四、滚珠丝杆轴承滚珠丝杆轴承是一种特殊类型的滚动轴承,它具有负荷能力强、精度高、摩擦系数低、空间小、重量轻等特点,它主要由内圈、外圈、滚子组件和紧定元件组成,其中滚子组件是一种滚珠丝杆结构,由滚珠、丝杆和滚珠丝杆轴组成,紧定元件包括座圈和螺钉等。
五、调心滚子轴承调心滚子轴承是一种特殊类型的滚动轴承,它具有负荷能力强、精度高、摩擦系数低、空间小、重量轻等特点,它主要由内圈、外圈、滚子组件和紧定元件组成,其中滚子组件是一种调心滚子结构,由调心轴承圈、滚子及保持架组成,紧定元件包括座圈和螺钉等。
滚动轴承分类

滚动轴承分类
滚动轴承是一种常见的机械零件,广泛应用于各种机械设备中。
根据不同的分类标准,滚动轴承可以分为多种类型,下面就来详细介绍一下。
1. 按照滚动体形状分类
根据滚动体的形状,滚动轴承可以分为球形滚动轴承、圆锥滚子轴承、圆柱滚子轴承和调心滚子轴承四种类型。
球形滚动轴承是最常见的一种,其滚动体为球形,适用于承受轴向和径向负荷。
圆锥滚子轴承的滚动体为圆锥形,适用于承受较大的径向和轴向负荷。
圆柱滚子轴承的滚动体为圆柱形,适用于承受较大的径向负荷。
调心滚子轴承的滚动体为圆柱形或圆锥形,可以在轴承安装不太精确或轴承和壳体之间存在偏差时自动调节,适用于承受较大的径向和轴向负荷。
2. 按照滚动体数量分类
根据滚动体的数量,滚动轴承可以分为单列滚动轴承和双列滚动轴承两种类型。
单列滚动轴承只有一组滚动体,适用于承受较小的径向负荷。
双列滚动轴承有两组滚动体,适用于承受较大的径向和轴向负荷。
3. 按照接触角度分类
根据接触角度的不同,滚动轴承可以分为接触角为15度的角接触球轴承和接触角为25度的角接触球轴承两种类型。
接触角为15度的角接触球轴承适用于高速旋转的轴承,但承受负荷能力较小。
接触角为25度的角接触球轴承适用于承受较大负荷的轴承。
以上就是滚动轴承的分类介绍,不同类型的滚动轴承适用于不同的工作环境和负荷条件,选择合适的滚动轴承可以提高机械设备的工作效率和寿命。
滚动轴承的基础知识

轴承代号的排列规则如下表表示:
轴 承 代 号
前置代号
基本代号 类 型 代 号 尺 寸 系 列 代 号 内径 代号
后置代号(组) 1 内 部 结 构 2 密 封 与 防 尘 套 圈 变 型 3 保 持 架 及 其 材 料 4 轴 承 材 料 5 公 差 等 级 6 游 隙 7 配 置
8
其 他
成套轴 承分部 件
为了适应某些特殊要求,有的轴承会增加或减少一些零件,如无 内圈,无外圈,即无内圈又无外圈:或增加防尘盖和密封圈等。
1.2:滚动轴承的外形尺寸
在我国国家标准中,对各类滚动轴承外形尺寸都做了严格的规 定,即这些外形尺寸称标准外形尺寸。滚动轴承由于外形尺寸 的标准化,因而具有通用性,也便于安装、拆卸和维修。
W面侧力投影面,简称侧面。三面中两投影面的交线称投影
轴,即OX、OY和OZ轴,通常我们所说的三维坐标轴,三条 投影轴的交点为原点,记O点。三个投影面把空间分为八个角,
称八个分角,分别是Ⅰ、Ⅱ、Ⅲ、Ⅳ…的划分顺序。
(2)三视图的形成
将物体放在三投影面体系内,分别向三个投影面投射。为
了使所得到三个投影面在同一平面内,保持V面不动,将 H面绕OX向下旋转90°,W面绕OZ轴向旋转与V面处于同 一平面上90°,与V面处于同一平面上,这样便得到了三个 视图.V面上的视图为主视图,H面上的视图为俯视图,W面上 的视图为左视图.在做图时投影面上边框和投影轴不必画 出,三个视图的相对位置不能变动,即俯视图在主视图的下 方,左视图在在主视图的右方,三个视图的名称也不必注出.
WS 81107
WS表示推力圆柱滚子轴承轴圈
2.3:后置代号
后置代号就是置与基本代号的右边的代号,它是轴承在结构形状、尺 寸、公差、技术要求等有改变时,在轴承的基本代号右边添加的补充 代号。后置代号用字母或数字表示。
轴承介绍及其种类介绍

轴承介绍及其种类介绍轴承是用来支承轴或轴上回转零件的部件。
根据工作时磨擦性质的不同,轴承分为滑动轴承和滚动轴承两大类。
滚动轴承一般由专门的轴承厂家制造,广泛应用于各种机器中。
但对要求不高或有特殊要求的场合,如高速、重载、冲击较大及需要剖分结构等,使用更多的则是滑动轴承。
所以我们应了解两类轴承的特点,掌握以下几方面的内容:1. 合理选择滑动轴承的材料,确定其参数及结构;2. 合理选择滚动轴承的类型并定出轴承的型号;3. 确定轴承的安装、调整、润滑和密封等。
滑动轴承概述工作时轴承和轴颈的支承面间形成直接或间接滑动摩擦的轴承,称为滑动轴承(图12-1a)。
滑动轴承工作表面的摩擦状态有非液体摩擦和液体摩擦之分。
图12-1b、图12-1c 是轴承摩擦表面的局部放大图,如图12-1b所示,摩擦表面不能被润滑油完全隔开的轴承称为非液体摩擦滑动轴承。
这种轴承的摩擦表面容易磨损,但结构简单,制造精度要求较低,用于一般转速,载荷不大或精度要求不高的场合。
摩擦表面完全被润滑油隔开的轴承称为液体摩擦滑动轴承,如图12-1c所示。
这种轴承与轴表面不直接接触,因此避免了磨损。
液体摩擦滑动轴承制造成本高,多用于高速、精度要求较高或低速、重载的场合。
a 滑动轴承原理图b非液体摩擦状态 c 液体摩擦状态图12-1滑动轴承的摩擦状态根据轴承所能承受的载荷方向不同,滑动轴承可分为向心滑动轴承和推力滑动轴承。
向心滑动轴承用于承受径向载荷;推力滑动轴承用于承受轴向载荷。
一、 滑动轴承的结构1.整体式滑动轴承 是在机体上、箱体上或整体的轴承座上直接镗出轴承孔,并在孔内镶入轴套,如图12-2所示,安装时用螺栓联接在机架上。
这种轴承结构形式较多,大都已标准化。
它的优点是结构简单、成本低;缺点是轴颈只能从端部装入,安装和维修不便,而且轴承磨损后不能调整间隙,只能更换轴套,所以只能用在轻载、低速及间歇性工作的机器上。
图12-2整体式向心滑动轴承2.剖分式滑动轴承(对开式滑动轴承) 如图12-3所示,它由轴承座、轴承盖、剖分式轴瓦等组成。
轴承的类型代号

轴承的类型代号滚动轴承滚动轴承是一种常见的机械零件,用于支撑旋转轴。
它能够承受径向和轴向负荷,并使轴与支承结构之间的摩擦最小化。
滚动轴承通常由内圈、外圈、滚动体和保持架组成。
内圈是一个圆筒形的环,贴合在轴上。
外圈是一个圆筒形的环,固定在支承结构上。
滚动体是位于内圈和外圈之间的球体或滚子,起到减小摩擦的作用。
保持架则用于保持滚动体的位置。
滚动轴承的类型代号通常由字母和数字组成。
其中,字母代表滚动轴承的类型,数字则代表其尺寸和结构。
下面将介绍几种常见的滚动轴承类型。
1. 深沟球轴承(型号代号6xxxx):深沟球轴承是最常见的滚动轴承之一。
它具有简单的结构,适用于承受径向和轴向负荷。
深沟球轴承广泛应用于电机、汽车和农机等领域。
2. 圆锥滚子轴承(型号代号3xxxx):圆锥滚子轴承能够承受较大的径向和轴向负荷。
它具有调整轴向间隙的能力,因此适用于需要调整装配间隙的场合,如汽车轮毂。
3. 球面滚子轴承(型号代号2xxxx):球面滚子轴承能够承受较大的径向和轴向负荷。
它具有自我调整的能力,适用于承受不均匀负荷或轴与支承结构有偏移的场合。
4. 调心滚子轴承(型号代号2xxxx):调心滚子轴承能够承受较大的径向和轴向负荷。
它具有调心能力,适用于承受较大偏转角度的场合,如挖掘机的回转支承。
5. 推力球轴承(型号代号5xxxx):推力球轴承能够承受较大的轴向负荷,但不能承受径向负荷。
它通常用于承受纯轴向负荷的场合,如液压机械的液压缸。
以上仅是几种常见的滚动轴承类型,实际上还有许多其他类型的滚动轴承,如角接触球轴承、圆柱滚子轴承等。
每种类型的滚动轴承都有其特定的应用领域和优势。
滚动轴承在机械设备中起着重要的作用。
它能够减小摩擦,降低能量损耗,并增加机械设备的使用寿命。
因此,在选择滚动轴承时,需要根据实际工况和要求来确定合适的类型和尺寸。
滚动轴承是一种重要的机械零件,具有多种类型和尺寸。
了解不同类型的滚动轴承对于正确选择和应用滚动轴承非常重要。
滚动轴承的类型名称、代号、简图、性能和特点

滚动轴承的类型名称、代号、简图、性能和特点滚动轴承是标准件,用于支承轴颈的部件,有时也用来支承轴上的回转零件。
滚动轴承使用、安装、维修方便、价格较便宜,应用广。
采用滚动轴承的机器起动力矩小,有利于在负载下起动。
对于同尺寸的轴颈,滚动轴承的宽度比滑动轴承小,可使机器的轴向结构紧凑。
大多数滚动轴承能同时受径向和轴向载荷,因此轴承组合结构较简单。
但滚动轴承存在承受冲击载荷能力较差;高速重载荷下轴承寿命较低;振动及噪声较大的缺点。
典型的滚动轴承构造如图1所示。
由内圈、外圈、滚动体和保持架组成。
内圈、外圈分别与轴颈及轴承座孔装配在一起。
多数情况是内圈随轴回转,外圈不动;但也有外圈回转、内圈不转或内、外围分别按不同转速回转等使用情况。
滚动体使相对运动表面间的滑动摩擦变为滚动磨擦。
根据不同轴承结构的要求,滚动体有球、圆柱滚子、圆锥滚子、球面滚子等(图2)。
图1 滚动轴承构造图 2 滚动体种类滚动体的大小和数量直接影响轴承的承载能力。
在球轴承内、外圈上都有凹槽滚道,它起着降低接触应力和限制滚动体轴向移动的作用。
保持架使滚动体等距离分布并减少滚动体间的摩擦和磨损。
如果没有保持架,相邻滚动体将直接接触,且相对摩擦速度是表面速度的两倍,发热和磨损都较大。
滚动轴承的内、外圈和滚动体用强度高、耐磨性好的铬锰高碳钢制造,如GCrls、GCr15SiMn等,淬火后硬度达到61 HRC~65 HRC。
保持架选用较软材料制造,常用低碳钢板铜合金、铝合金、工程塑料等材料。
1.滚动轴承的类型滚动轴承的类型名称、代号、简图、性能和特点等列于表1中。
表1 常用滚动轴承的类型、代号、简图、性能和特点类型代号轴承类型名称、简图尺寸系列代号轴承性能特点基本额定动载荷比极限转速比价格比允许角偏斜0(6)双列角接触球轴承3233能同时承受径向和双向轴向载荷。
1.6~2.1中1 (1)调心球轴承(0)222(0)333外圈内表是以轴承中点为圆心的球面,可自动调心。
九种典型滚动轴承 类型代号 特点 承受载荷

标题:深度解析九种典型滚动轴承的类型代号、特点和承受载荷在工业制造领域中,滚动轴承作为一种常见的机械零部件,承担着重要的旋转支撑和载荷承载功能。
为了更好地理解滚动轴承的特性和选型原则,我们需要深入了解九种典型滚动轴承的类型代号、特点和承受载荷。
通过本文的介绍和分析,希望能为读者提供全面、深入的知识储备,使其在实际工程中能够更好地选择和应用滚动轴承。
一、滚动轴承的类型代号在工程实践中,滚动轴承的类型代号通常由数字、字母和符号组成,代表着其结构、尺寸和特定用途。
常见的滚动轴承类型代号包括球轴承、圆柱滚子轴承、圆锥滚子轴承等,它们分别代表着不同的结构形式和适用范围。
了解不同类型轴承的代号,有助于我们更好地理解其特点和使用方法。
1. 球轴承(6xxx)- 特点:结构简单、承载能力较小、适用于低速轻载。
- 承受载荷:径向载荷、轴向载荷。
2. 圆柱滚子轴承(NU/NJ/NUP/NF/N型)- 特点:圆柱形滚子,承载能力较大,适用于高速重载。
- 承受载荷:径向载荷。
3. 圆锥滚子轴承(3xxx/3xxxx)- 特点:锥形滚子,承受径向和轴向载荷,适用于大吨位机械。
- 承受载荷:径向载荷、轴向载荷。
二、滚动轴承的特点每种类型的滚动轴承都有其独特的特点,这些特点决定了其适用范围和性能优劣。
通过对不同类型轴承的特点深入了解,我们能够更好地选择和应用滚动轴承,避免不必要的设备故障和损坏。
1. 球轴承- 结构简单,安装方便,适用于低速低载荷的场合。
- 适用于轴向和径向载荷,但承载能力较小。
2. 圆柱滚子轴承- 承载能力大,适用于高速重载。
- 可承受径向载荷,但不适用于承受轴向载荷。
3. 圆锥滚子轴承- 承受能力强,适用于大吨位机械。
- 可同时承受径向和轴向载荷,但安装调整较为复杂。
三、滚动轴承的承受载荷滚动轴承作为一种旋转支撑元件,其主要功能之一就是承受各向载荷,包括径向载荷和轴向载荷。
了解滚动轴承的承受载荷类型和限制,有助于我们合理选择轴承型号、优化轴承布局,并确保设备运行的稳定性和安全性。
滚动轴承知识简介

三、轴承型号的含义
2.后置代号 (4) 其他特性 2) 轴承游隙 /C1——游隙符合标准规定的 1 组,游隙小于 2 组。 /C2——游隙符合标准规定的 2 组,游隙小于 0 组。 /C0——游隙符合标准规定的 0 组,代号中省略,不表示。 /C3——游隙符合标准规定的 3 组,游隙大于 0 组。 /C4——游隙符合标准规定的 4 组,游隙大于 3 组。 /C5——游隙符合标准规定的 5 组,游隙大于 4 组。 当游隙代号与轴承公差级代号 P4,P5 或 P6 结合时,游隙代号 C 可省去。 例:P6+C2=P6 3) 特殊技术要求。 /Q——最佳内部几何结构和表面粗糙度(用于圆锥滚子轴承)。 /Q66——振动水准小于普通级标准,振动峰值小于普通级标准。 /QE5——符合电机用特别标准,尺寸及旋转精度达 P6.极低噪音。 /QE6——符合电机用标准,低噪音。
三、轴承型号的含义
2.后置代号 (4) 其他特性 7)润滑剂。用来识别轴承所填润滑脂类型的后置代号由一个字母组与两个数字组成,字母表示温度范围, 其后两个数字表示实际使用的润滑脂,常见字母组如下: /HT——高温油脂(-20 摄氏度~+130 摄氏度)。 /LHT——低/高温油脂(-40 摄氏度~+140 摄氏度)。 /LT——低温油脂(-50 摄氏度~+80 摄氏度)。 /MT——中温油脂(-30 摄氏度~110 摄氏度)。 MT 后置代号表示特定轴承使用非标准油脂。轴承内润滑脂用量与标准填充量(轴承内部自由空间的 25%~30%)不同时,由一个附加字母识别: A:润滑脂用量少于标准用量。 B:润滑脂用量大于标准用量。 C:润滑脂用量大于 B。 例:6210-2Z/HT51B——表示带有两个防尘盖的 6210 型深沟球轴承,脂用量比他后置代号表达的标准 填充量多,可用于高温。
14种滚动轴承的特点、区别和用途

14种滚动轴承的特点、区别和用途轴承分为滑动轴承与滚动轴承,今天给大家介绍14种常用的滚动轴承。
滚动轴承是机械设备中举足轻重的零部件,它的主要功能是支撑旋转轴或旋转体。
按承载方向或公称接触角不同,分为:向心轴承、推力轴承。
按滚动体种类,分为:球轴承,滚子轴承。
按能否调心,分为:调心轴承,非调心轴承(刚性轴承)。
按滚动体的列数,分为:单列轴承,双列轴承,多列轴承。
按部件能否分离,分为:可分离轴承,不可分离轴承。
此外还有按结构形状和尺寸大小的分类。
本文主要分享14种常见轴承的特点、区别和对应的用途。
一、角接触球轴承套圈与球之间有接触角,标准的接触角为15°、30°和40°,接触角越大轴向负荷能力也越大,接触角越小则越有利于高速旋转,单列轴承可承受径向负荷与单向轴向负荷。
结构上为背面组合的两个单列角接触球轴承共用内圈与外圈,可承受径向负荷与双向轴向负荷。
主要用途:单列:机床主轴、高频马达、燃汽轮机、离心分离机、小型汽车前轮、差速器小齿轮轴。
双列:油泵、罗茨鼓风机、空气压缩机、各类变速器、燃料喷射泵、印刷机械。
二、调心球轴承双排钢珠,外圈滚道为内球面型,因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正,圆锥孔轴承通过使用紧固件可方便地安装在轴上,主要承受径向载荷。
主要用途:木工机械、纺织机械传动轴、立式带座调心轴承。
三、调心滚子轴承该类轴承在球面滚道外圈与双滚道内圈之间装有球面滚子,按内部结构的不同,分为R、RH、RHA和SR四种型式,由于外圈滚道的圆弧中心与轴承中心一致,具有调心性能,因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正,可承受径向负荷与双向轴向负荷主要用途:造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱座、轧钢机辊道子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速机、立式带座调心轴承。
四、推力调心滚子轴承该类轴承中球面滚子倾斜排列,由于座圈滚道面呈球面,具有调心性能,因此可允许轴有若干倾斜,轴向负荷能力非常大,在承受轴向负荷的同时还可承受若干径向负荷,使用时一般采用油润滑。
常用滚动轴承主要尺寸及性能参数

常用滚动轴承主要尺寸及性能参数滚动轴承是一种重要的机械零件,广泛应用于各种机械设备中。
常用滚动轴承主要有球轴承、圆锥滚子轴承、圆柱滚子轴承和调心滚子轴承。
它们的尺寸和性能参数对于正确选择和使用滚动轴承非常重要。
下面将分别介绍这四种常用滚动轴承的主要尺寸和性能参数。
1.球轴承球轴承是最常用的滚动轴承,具有较好的自调心性能。
其主要尺寸和性能参数包括:- 内径(ID):球轴承的内径通常以毫米(mm)为单位,例如:10mm、20mm、50mm等。
- 外径(OD):球轴承的外径也以毫米为单位,通常比内径大一些,例如:15mm、25mm、60mm等。
- 宽度(B):球轴承的宽度通常也以毫米为单位,例如:5mm、10mm、20mm等。
-额定负荷(C):表示球轴承在设计寿命内的额定负荷。
单位为牛顿(N)。
- 极限转速(n):表示球轴承的额定极限转速。
单位为转/分钟(rpm)。
2.圆锥滚子轴承圆锥滚子轴承具有较大的径向和轴向负荷承载能力,适用于需要承载较大惯性荷载的场合。
其主要尺寸和性能参数包括:- 内径(ID):圆锥滚子轴承的内径通常以毫米为单位,例如:30mm、40mm、80mm等。
- 外径(OD):圆锥滚子轴承的外径也以毫米为单位,通常比内径大一些,例如:60mm、70mm、120mm等。
- 宽度(B):圆锥滚子轴承的宽度通常也以毫米为单位,例如:20mm、30mm、50mm等。
-额定负荷(C):表示圆锥滚子轴承在设计寿命内的额定负荷。
单位为牛顿(N)。
- 极限转速(n):表示圆锥滚子轴承的额定极限转速。
单位为转/分钟(rpm)。
3.圆柱滚子轴承圆柱滚子轴承具有较大的径向负荷承载能力,适用于需要承载较大径向负荷的场合。
其主要尺寸和性能参数包括:- 内径(ID):圆柱滚子轴承的内径通常以毫米为单位,例如:50mm、60mm、100mm等。
- 外径(OD):圆柱滚子轴承的外径也以毫米为单位,通常比内径大一些,例如:80mm、90mm、150mm等。
滚动轴承类型及代号特点

滚动轴承类型及代号特点
滚动轴承是一种常见的机械零件,它可以承受较大的径向和轴向载荷,同时也能够承受一定的转矩。
滚动轴承的类型和代号特点有很多,下面我们来逐一介绍。
1. 深沟球轴承(代号:6xxx)
深沟球轴承是最常见的滚动轴承之一,它的特点是结构简单、使用方便、价格便宜。
深沟球轴承主要用于承受径向载荷,也可以承受一定的轴向载荷。
它的代号一般以6开头,如6000、6200、6300等。
2. 圆锥滚子轴承(代号:3xxx)
圆锥滚子轴承主要用于承受较大的径向和轴向载荷,它的内外圆锥面角度相等,可以在轴和壳体之间产生一个相对的角度。
圆锥滚子轴承的代号一般以3开头,如30200、30300、31300等。
3. 调心球轴承(代号:2xxx)
调心球轴承主要用于承受较大的径向和轴向载荷,同时还能够承受一定的倾斜角度和轴向偏移。
调心球轴承的代号一般以2开头,如2200、2300、2400等。
4. 圆柱滚子轴承(代号:Nxxx)
圆柱滚子轴承主要用于承受较大的径向载荷,它的滚子是圆柱形的,可以在轴和壳体之间产生一个相对的角度。
圆柱滚子轴承的代号一般以N开头,如NU、NJ、NUP等。
5. 推力球轴承(代号:5xxx)
推力球轴承主要用于承受较大的轴向载荷,它的滚子是球形的,可以在轴和壳体之间产生一个相对的角度。
推力球轴承的代号一般以
5开头,如51100、51200、51300等。
以上就是常见的滚动轴承类型及代号特点,每种类型的滚动轴承都有其独特的特点和适用范围。
在选择滚动轴承时,需要根据实际的使用情况和要求来选择合适的类型和规格。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
机泵常用滚动轴承介绍
(余志红2016.04.14)
一、轴承代号的意义:
举例说明:7310B
7:表示轴承类型(角接触球轴承);
3:表示轴承的直径系列,及承载情况,3属于承受中载;
10:表示轴承的内径,内径为:系数*5,10即表示轴承内径为10*5=50(mm);
B:表示轴承的接触角(40度)。
二、机泵常用轴承:
1、7000系列:表示角接触球轴承,此系列轴承作为定位轴承必须成对使用,单个轴承只能承受单向轴向力。
其接触角有:B-40度、AC-25度、C-15度;
2、6000系列:表示深沟球轴承,主要承受径向支撑力,也能承受小部分的轴向力。
其游隙有C1、C2、C
3、C
4、C
5、C0系列。
C0表示标准游隙。
