配电箱安装施工要点

合集下载

配电箱安装工程施工方案

配电箱安装工程施工方案

配电箱安装工程施工方案
一、施工前准备
1.组织施工队伍,配备必要人员和设备,确定施工方案。

2.分析环境和工程条件,制定施工方案。

3.安排物资进场、检查、验收、存储等工作,对设备、材料进行鉴定,保证质量符合标准。

4.编制工程施工计划,确定施工任务、施工时间、作业区域和作业安全等问题。

二、施工现场准备
1.施工前,要对安装现场进行处理,清理现场垃圾、杂物并平整地面,封闭和标明施工区域。

2.清洁施工区域,保持照明,通风、安装适当的维护设备(如求助闪光灯、灭火器等)。

3.摆放必要的安全警示板,并划定不同区域,明确工作职责和操作须知,防止人员伤害。

4.将配套设备和安装材料送入现场,分类、检查、验收,经过安全人员确认后,将其暂时存放在指定地点。

5.进行必要的土建工作,在施工现场使用铺装等设备,确保施工质量。

三、施工流程。

建筑电气施工细则配电箱安装与接线注意事项

建筑电气施工细则配电箱安装与接线注意事项

建筑电气施工细则配电箱安装与接线注意事项建筑电气施工中,配电箱的安装与接线是非常重要的环节。

正确的安装与接线可以确保电力系统的安全可靠运行。

本文将介绍建筑电气施工细则中配电箱安装与接线的注意事项。

一、配电箱的选择在进行配电箱安装前,首先要选择合适的配电箱。

配电箱应符合国家标准,并且能够满足建筑物的用电需求。

根据实际情况选择合适的型号、规格和材质。

二、安装位置选择配电箱的安装位置应满足以下要求:1.易于操作和维护,离地面高度适宜,并且与周围的障碍物保持一定的距离。

2.避免阳光直射和潮湿环境。

3.与配电系统中其他设备保持一定的距离,以便排除短路和故障。

三、安装过程注意事项1.安装前应检查配电箱及其附件的运输和包装是否完好,如有损坏应及时更换。

2.安装时要确保配电箱与建筑物的固定牢固,不得出现松动或倾斜。

3.安装时应注意电缆的引入与出线方向,避免扭曲和过度张力,确保连接可靠。

四、接线注意事项1.在进行接线前,应先切断供电,并检查电路是否带电。

2.接线时要仔细阅读配电箱内部的接线图和说明书,确保按照正确的顺序和方法进行接线。

3.采用标准颜色进行线缆的接线,如L线为棕色、N线为蓝色、PE线为黄绿色。

4.接线时要保持电缆的绝缘完好,确保线缆内部导体之间不会短路。

五、接地保护配电箱接地是必不可少的安全措施。

接地时应注意以下事项:1.配电箱的金属外壳应与建筑物的总接地系统连接。

2.接地电阻应符合国家标准要求,通常不得大于4欧姆。

3.接地电线的截面积应符合要求,并保持良好的接地效果。

总结:在建筑电气施工中,配电箱的安装与接线是关键环节,需要十分重视。

选择合适的配电箱,确定合适的安装位置,正确进行安装与接线,并进行良好的接地保护,可以确保建筑电气系统的安全运行。

同时,施工过程中要合理规划、认真操作,确保符合国家标准和规范要求。

以上就是建筑电气施工细则中配电箱安装与接线的注意事项。

在实际施工过程中,应严格按照相关规范和标准进行操作,确保电力系统的安全可靠运行,同时有效减少故障和事故的发生。

施工现场配电箱与开关箱设置安全技术要点范文(4篇)

施工现场配电箱与开关箱设置安全技术要点范文(4篇)

施工现场配电箱与开关箱设置安全技术要点范文配电箱和开关箱是施工现场电力系统中的重要设备,安全设置至关重要。

为了确保施工现场的电气设备安全可靠运行,必须遵循一系列的安全技术要点。

下面将详细介绍施工现场配电箱与开关箱设置的安全技术要点。

一、施工现场配电箱设置的安全技术要点1. 设备选择:根据施工现场的用电负荷需求,选择合适的配电箱设备。

初步确定电流负荷,并根据负荷类型合理选择配电箱的型号和规格。

2. 安装位置:配电箱应根据施工现场的具体要求,设在干燥通风的地方,远离易燃易爆物品,避免与腐蚀性物品接触。

同时,将配电箱设置在易于操作和检修的位置,方便维护工作。

3. 接地设置:配电箱必须保证良好的接地,以确保电气设备的安全运行。

应设置合适规格的接地线并与配电箱接地引线连接,接地线应埋设在地下,并与主设备接地网连接。

4. 防护措施:配电箱应设置防护装置,如配电箱门应装有可靠的锁具,以防止未经授权的人员操作。

同时,对于配电箱上的触电危险区域应设置防护罩,以保护人员的安全。

5. 电缆的敷设:在施工现场配电箱的设置过程中,电缆的敷设也是非常重要的。

电缆应采用规范的敷设方式,并保持一定的布线间距,避免电缆交叉或弯折过大,以避免产生额外的电气故障。

6. 防雷措施:施工现场容易受到雷击的影响,为了保护配电箱和其他电气设备,必须设置适当的防雷措施。

可以通过设置避雷针、接闪器、避雷器等来减少雷击的危害。

7. 温度控制:施工现场配电箱设备长时间工作会产生一定的热量,为了防止过热引发火灾,应设置合适的通风设备和温度控制装置,确保配电箱内部温度不会过高。

二、施工现场开关箱设置的安全技术要点1. 设备选择:根据施工现场的电气负荷需求,选择合适的开关箱设备。

开关箱的型号和规格应根据负荷类型和大小进行选择,保证其能够稳定可靠运行。

2. 安装位置:开关箱应设置在干燥通风的地方,离易燃易爆物品远,避免与腐蚀性物品接触。

同时,开关箱的安装位置应方便日常操作和检修,以便维护人员能够方便地接触到开关箱。

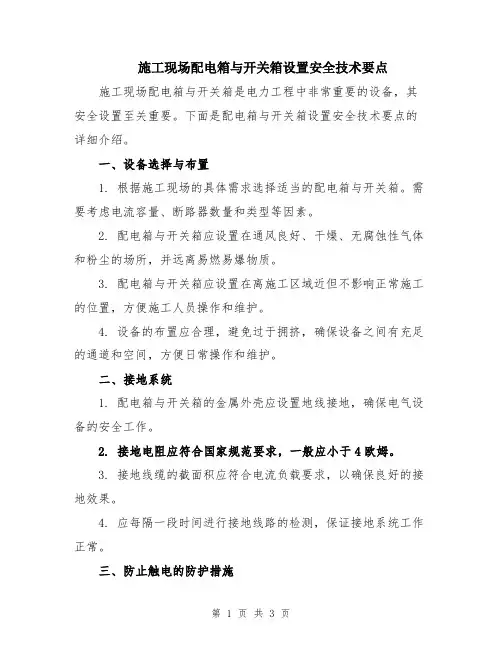

施工现场配电箱与开关箱设置安全技术要点

施工现场配电箱与开关箱设置安全技术要点

施工现场配电箱与开关箱设置安全技术要点施工现场配电箱与开关箱是电力工程中非常重要的设备,其安全设置至关重要。

下面是配电箱与开关箱设置安全技术要点的详细介绍。

一、设备选择与布置1. 根据施工现场的具体需求选择适当的配电箱与开关箱。

需要考虑电流容量、断路器数量和类型等因素。

2. 配电箱与开关箱应设置在通风良好、干燥、无腐蚀性气体和粉尘的场所,并远离易燃易爆物质。

3. 配电箱与开关箱应设置在离施工区域近但不影响正常施工的位置,方便施工人员操作和维护。

4. 设备的布置应合理,避免过于拥挤,确保设备之间有充足的通道和空间,方便日常操作和维护。

二、接地系统1. 配电箱与开关箱的金属外壳应设置地线接地,确保电气设备的安全工作。

2. 接地电阻应符合国家规范要求,一般应小于4欧姆。

3. 接地线缆的截面积应符合电流负载要求,以确保良好的接地效果。

4. 应每隔一段时间进行接地线路的检测,保证接地系统工作正常。

三、防止触电的防护措施1. 配电箱与开关箱应设置在无人可直接接触的地方,或者用护栏、围挡等隔离措施进行防护。

2. 配电箱与开关箱的进线与出线应采取可靠的隔离装置,如间隔开关、断路器等,确保电源切断后不会给施工人员带来触电风险。

3. 配电箱与开关箱的开关装置应设置在易于操作、清晰可见的位置,并使用标准的电气符号标识,以避免误操作。

4. 配电箱与开关箱内部设备应有防护罩或隔离板,以防止施工人员误触带电部件。

四、过载与短路保护1. 配电箱与开关箱应设置相应容量的断路器或保险丝,以防止过载和短路情况的发生。

2. 断路器的额定电流应根据实际负载计算,并留有一定的余量。

3. 断路器的选择应符合国家规范要求,并定期检查其工作状态。

4. 配电箱与开关箱的负载应均匀分配,避免单一设备负载过重,引起不均衡和过热问题。

五、通风与散热1. 配电箱与开关箱应具备良好的通风设计,避免设备过热,提高设备寿命。

2. 设备周围不应堆积杂物,以免影响设备的通风散热效果。

配电箱安装施工方法及安装质量控制要点

配电箱安装施工方法及安装质量控制要点

配电箱安装施工方法及安装质量控制要点1、配电箱安装工艺方法(1)暗装配电箱安装时先安装箱体,再安装器件、面板。

面板要紧贴墙面,做到横平竖直。

(2)明装箱采用膨胀螺栓在混凝土墙固定。

(3)配电箱内接线前应对每个回路绝缘进行测试,并记录数值,出线回路应按图纸的标注套上相应的塑料套管,标明回路编号;配电柜内出线回路采用永久性塑料标牌予以回路标注。

(4)配电箱、柜本体要安装好保护接地线,箱门及金属外壳应有明显可靠的PE线接地。

(5)配电箱安装固定后,应进行防护,可采用硬纸板、塑料纸、粘胶带等,绑扎牢固,以防混凝土溅入损坏箱面及箱内元器件。

(6)配电箱通电试运行:配电箱安装完毕,且各回路的绝缘电阻测试合格后方允许通电试运行。

通电后应仔细检查和巡视,检查灯具的控制是否灵活、准确,开关与灯具控制顺序相对应。

如果发现问题,必须先断电,然后查找原因进行修复。

(7)配电箱、柜安装调试完毕后,最后在箱内分配开关下方用标签标上每个回路所控制的具体负荷、设备名称、位置,以便用户使用检修方便。

2、质量标准及质量控制要点(1)外形配电箱、柜位置、标高正确,柜内外清洁整齐,部件齐全,油漆完整无损,机械开孔合适光滑,护口齐全。

明箱后板紧贴墙面,暗设时面板四周紧贴墙面,砂浆饱满光滑无空鼓。

落地柜型钢基础平直,大小恰当、防腐完整,固定螺栓间距≤1mm。

箱盖、柜门开关灵活,箱、柜固定牢靠,箱面标签整齐、正确。

(2)内部箱内刀闸及熔断器等电器上端接电源,下端接负荷。

横装者左侧接电源,右侧接负荷。

箱、柜内开孔应使用液压开孔器,不得气割开孔,管孔应一致光滑,护口齐全,管、箱应丝扣连接。

有元器件的箱、柜门应有可靠接地,导线应绑扎成束,连接牢固、严密,不伤线芯,多股线压接端子使用专用液压钳,压接牢固,母排连接牢固紧密,接触处导电膏涂抹均匀。

用0.05×10mm塞尺检查:线接触者塞不进,面接触50mm宽度以下塞尺塞入不超过4mm,60mm及以上者不大于6mm,零母线在箱内采用零线端子板分路,零线端子板分支路排列位置,与相线相对应。

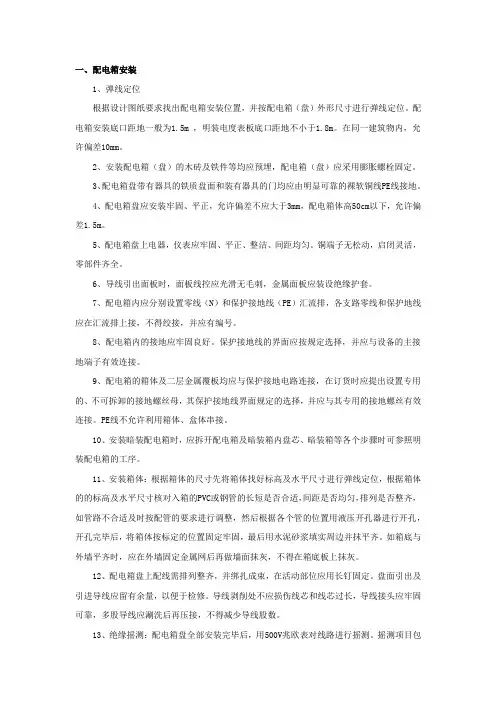

配电箱安装施工方案

配电箱安装施工方案

一、配电箱安装1、弹线定位根据设计图纸要求找出配电箱安装位置,并按配电箱(盘)外形尺寸进行弹线定位。

配电箱安装底口距地一般为1.5m ,明装电度表板底口距地不小于1.8m。

在同一建筑物内,允许偏差10mm。

2、安装配电箱(盘)的木砖及铁件等均应预埋,配电箱(盘)应采用膨胀螺栓固定。

3、配电箱盘带有器具的铁质盘面和装有器具的门均应由明显可靠的裸软铜线PE线接地。

4、配电箱盘应安装牢固、平正,允许偏差不应大于3mm,配电箱体高50cm以下,允许偏差1.5m。

5、配电箱盘上电器,仪表应牢固、平正、整洁、间距均匀。

铜端子无松动,启闭灵活,零部件齐全。

6、导线引出面板时,面板线控应光滑无毛刺,金属面板应装设绝缘护套。

7、配电箱内应分别设置零线(N)和保护接地线(PE)汇流排,各支路零线和保护地线应在汇流排上接,不得绞接,并应有编号。

8、配电箱内的接地应牢固良好。

保护接地线的界面应按规定选择,并应与设备的主接地端子有效连接。

9、配电箱的箱体及二层金属覆板均应与保护接地电路连接,在订货时应提出设置专用的、不可拆卸的接地螺丝母,其保护接地线界面规定的选择,并应与其专用的接地螺丝有效连接。

PE线不允许利用箱体、盒体串接。

10、安装暗装配电箱时,应拆开配电箱及暗装箱内盘芯、暗装箱等各个步骤时可参照明装配电箱的工序。

11、安装箱体:根据箱体的尺寸先将箱体找好标高及水平尺寸进行弹线定位,根据箱体的的标高及水平尺寸核对入箱的PVC或钢管的长短是否合适,间距是否均匀,排列是否整齐,如管路不合适及时按配管的要求进行调整,然后根据各个管的位置用液压开孔器进行开孔,开孔完毕后,将箱体按标定的位置固定牢固,最后用水泥砂浆填实周边并抹平齐。

如箱底与外墙平齐时,应在外墙固定金属网后再做墙面抹灰,不得在箱底板上抹灰。

12、配电箱盘上配线需排列整齐,并绑扎成束,在活动部位应用长钉固定。

盘面引出及引进导线应留有余量,以便于检修。

导线剥削处不应损伤线芯和线芯过长,导线接头应牢固可靠,多股导线应涮洗后再压接,不得减少导线股数。

配电箱安装的施工方法

配电箱安装的施工方法

配电箱安装施工要点(1)设备要求1)柜(盘)本体外观检查应无损伤及变形,油漆完整无损。

柜(盘)内部检查:电器装置及元件、绝缘瓷件齐全,无损伤、裂纹等缺陷。

2)安装前应核对配电箱编号是否与安装位置相符,按设计图纸检查其箱号、箱内回路号。

箱门接地应采用软铜编织线,专用接线端子.箱内接线应整齐,满足设计要求及验收规范(GB50303-2002)的规定。

(2)作业条件配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件.预埋管道及预埋件均应清理好;场地具备运输条件,保持道路平整畅通.(3)配电箱定位:根据设计要求现场确定配电箱位置以及现场实际设备安装情况,按照箱的外形尺寸进行弹线定位.(4)基础型钢安装1)按图纸要求预制加工基础型钢架,并做好防腐处理,按施工图纸所标位置,将预制好的基础型钢架放在预留铁件上,找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。

最终基础型钢顶部宜高出抹平地面10mm。

2)基础型钢接地:基础型钢安装完毕后,应将接地线与基础型钢的两端焊牢,焊接面为扁钢宽度的二倍,然后与柜接地排可靠连接。

并做好防腐处理.(5)配电柜(盘)安装1)柜(盘)安装:应按施工图的布置,将配电柜按照顺序逐一就位在基础型钢上。

单独柜(盘)进行柜面和侧面的垂直度的调整可用加垫铁的方法解决,但不可超过三片,并焊接牢固.成列柜(盘)各台就位后,应对柜的水平度及盘面偏差进行调整,应调整到符合施工规范的规定。

2)挂墙式的配电箱可采用膨胀螺栓固定在墙上,但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定.3)安装配电箱应预埋套箱,安装后面板应与墙面平。

4)柜(盘)调整结束后,应用螺栓将柜体与基础型钢进行紧固。

5)柜(盘)接地:每台柜(盘)单独与基础型钢连接,可采用铜线将柜内PE排与接地螺栓可靠联结,并必须加弹簧垫圈进行防松处理。

每扇柜门应分别用铜编织线与PE排可靠联结.6)柜(盘)顶与母线进行连接,注意应采用母线配套扳手按照要求进行紧固,接触面应涂中性凡士林。

配电箱(柜)安装注意事项

配电箱(柜)安装注意事项

配电箱(柜)安装注意事项
本工程电气部分的配电箱(柜)分落地式、嵌入式、悬挂式三种方式,施工前认真熟悉图纸,全面收集有关产品样本和标准图集,了解各配电箱的形体结构,安装尺寸、安装方法,考虑支架、进出线方面及检修操作等情况,根据设计指定安装部位的建筑结构选择符合规范要求的安装方案。

安装前对到货进行下列检查:①产品随行合格证,盘、柜铭牌型号、规格及电压等级须符合设计要求;②盘、柜面漆应完整、无损伤、柜架尺寸正确无变形;③盘、柜母线标志颜色清楚,柜门可开启,柜间应有软铜芯线与接地装置连接作保护作用;④属于强制认证的产品必须有认证标志。

1、落地箱(柜)安装
槽钢底座安装是成排落地柜安装的首要环节,其质量直接影响到柜的安装,为此底座安装要端正,水平高度和垂直度控制在5mm以内,须使框边的上侧面在同一水平上。

框的四周应均为直角,要用大于500mm的直角测量,底座整体是否矩形,可通过两对角线测量复核。

底座水平面宜高出抹平地面100mm,底座型钢应可靠接地。

落地箱(柜)安装应用手电钻、台钻开孔,不能焊死于底座型钢上,柜盘安装允许偏差:垂直度为1.5mm,单独箱、柜水平度为2.5mm,成列的水平度为1.5mm,盘间接缝为2mm。

2、悬挂式配电箱安装
为了确保配电箱安装牢固,必须合理选用膨胀螺栓,一般不小于
M10,所有配电箱必须可靠接地,安装牢固。

3、嵌入式配电箱安装
嵌入式配电箱安装因箱体安装时土建为毛地面,位置标高应参照土建基准线。

亦应注意半成品保护,因箱体内部易被砂浆污染故与土建密切协作配合外,在箱体就位后,箱内器件安装前均覆塑膜保护。

建筑电气配电箱安装施工要点及要求

建筑电气配电箱安装施工要点及要求

建筑电气配电箱安装施工要点及要求⑴明装配电箱的安装①明装配电箱在空心砖墙上的安装方法如附图25所示。

安装方法一安装方法二附图25明装配电箱在空心砖墙上的安装方法示意图②明装配电箱在加气混凝土预制板墙上安装方法如附图26所示。

立面平面附图26明装配电箱在加气混凝土板墙上安装示意图注:本图适用于重量较轻悬挂式配电箱。

图中尺寸A、B、H、L及安装材料见设备产品样本。

③明装配电箱在混凝土或实心砖墙上的安装方法如附图27所示。

附图27明装配电箱混凝土或砖墙上的安装方法示意图⑵明装配电箱安装固定:①明装配电箱固定于实心墙上采用金属膨胀螺栓固定,根据弹线位置及配电箱安装孔确定膨胀螺栓位置,用电锤或冲击钻钻孔,孔洞应平直不得歪斜,采用金属膨胀螺栓固定箱体,再将盘芯安装好。

②明装配电箱固定于木结构或轻钢龙骨结构墙上及空心砖墙上,应采取加固措施,另外,明装箱暗配管应在墙内敷设接线盒,要求盒口与墙面齐平,在软包装修或木制护板墙处应做防火处理,可涂防火漆或防火材料衬里进行防护。

③明装配电箱暗配管时,线盒应与PE线连接。

④暗装配电箱的安装⑤暗装配电箱的安装方法如附图28所示。

立面安装方法一平面安装方法二平面附图28暗装配电箱安装方法示意图暗装配电箱的安装固定:根据施工图纸所提供的箱体尺寸、位置及标高,随土建混凝土结构施工或砌墙预留孔洞尺寸,先将箱体找好标高及水平尺寸,并将箱体固定好,保证箱体不得出墙,箱盖紧贴墙面,并接好地线;箱底与墙面齐平时,应在墙面固定金属网后,再做墙面抹灰,不得在箱体上直接抹灰。

⑶配电箱配管安装方法:①单管进配电箱安装如附图29所示。

图6.明配管明箱做法图4.暗配管暗箱做法图5.暗配管明箱做法暗管暗箱做法暗管明箱做法明管明箱附图29单管进配电箱安装做法②多管进配电箱做法如附图30所示。

⑷配电箱上的母线其相线应用颜色标出,L1相应用黄色;L2相应用绿色;L3相应用红色;中性线N相应用蓝色;保护地线(PE线)应用黄绿相间双色。

施工现场配电箱与开关箱设置安全技术要点范文

施工现场配电箱与开关箱设置安全技术要点范文

施工现场配电箱与开关箱设置安全技术要点范文随着建筑施工的不断进行,施工现场上线设备的数量和负荷也在不断增加。

配电箱与开关箱的设置及使用的安全性显得尤为重要。

下面将从配电箱与开关箱的选择、设置和维护等方面,阐述施工现场配电箱与开关箱设置安全技术要点。

一、选择合适的配电箱与开关箱1.配电箱与开关箱的外壳要具有一定的防护等级,以能够防止外界固体物质和液体进入内部。

一般来说,施工现场中最好选择IP65的外壳防护等级的设备。

2.选用具有过载和短路保护装置的电流互感器,能够保护电器设备免受过电流和电能损失的侵害。

3.配电箱与开关箱的材料要选用阻燃型、耐高温、耐腐蚀的材质,以确保在施工现场高温、潮湿、腐蚀等恶劣环境下安全可靠地运行。

二、合理设置配电箱与开关箱1.配电箱与开关箱的设置要具备方便操作、排布合理、通风良好、易于监控等特点。

要保证配电箱与开关箱与周围环境的良好适配性,避免与其他设备或建筑物造成干扰。

2.配电箱与开关箱应设在防火墙以及距离易燃材料和易燃物质要求的安全距离上。

同时,在设备附近应设置明显的消防设施,并保持通道畅通,方便安全疏散。

3.配电箱与开关箱所在的电力室内要保持清洁、干燥,防止杂物堆放或水分进入,以减少漏电、短路等事故的发生。

三、注意配电箱与开关箱的维护保养1.定期检查配电箱和开关箱的插座、开关等部件,确保其正常工作。

如发现异常现象,要立即停用,并找专业人员进行检修维护。

2.定期清理配电箱和开关箱内的灰尘、杂物等杂质,保持设备的通风、散热功能。

同时,检查线路的接头和绝缘部分,确保其良好的连接和绝缘性能。

3.配电箱和开关箱的使用记录要齐全,定期检查和维护的记录要完整可靠,以备查验。

四、注意配电箱与开关箱的用电安全1.严格按照电器设备的功率、电流要求,合理调整配电箱与开关箱的负荷,防止超负荷运行。

2.配电箱和开关箱应配备漏电保护器、过载保护器等安全装置,确保人身和设备的安全。

3.严禁擅自改变、拆卸配电箱和开关箱的线路或元器件,以确保正常运行和使用的安全性。

配电箱安装的施工方法(一)

配电箱安装的施工方法(一)

配电箱安装的施工方法(一)引言概述:配电箱的安装是电力工程中非常重要的一环,它涉及到供电系统的正常运行和安全使用。

本文将从配电箱的选址、安装环境准备、配电箱安装步骤、接线方法和安全注意事项等五个大点来详细阐述配电箱安装的施工方法。

正文:一、配电箱的选址1. 根据工程需要和供电系统结构,在室内或室外选择合适的位置安装配电箱。

2. 考虑配电箱所需的通风和排热条件,尽量避免选址在高温、高湿、易积水、易受冲击等环境中。

3. 配电箱选址要方便维护和操作,便于接近,并考虑到安全防护设施的要求。

二、安装环境准备1. 清理选址区域,并确保地面平整,并且安装环境符合相关的安全标准。

2. 在选址区域标记出配电箱的安装位置和尺寸,便于施工人员进行安装。

3. 准备好必要的工具和材料,以便进行配电箱的安装工作。

三、配电箱安装步骤1. 按照选址标记,进行支撑物的安装,如金属架子或者墙壁固定件。

2. 将配电箱放置在支撑物上,并使用固定件固定好。

3. 根据需求,在配电箱上布置好相应的开关设备和电器元件,确保布局合理。

4. 进行电缆的布线和连接,确保接线正确、牢固,避免因接触不良而导致电阻增大或者短路等问题。

5. 完成配电箱的安装后,进行必要的测试和检查,以确保其工作正常,不会存在安全隐患。

四、接线方法1. 根据工程设计要求,按照规范进行接线工作,确保线路的准确连接。

2. 根据不同的功能,合理划分不同的电源线路,并进行正确接线。

3. 注意接线的绝缘和封装,避免因接触不良或者短路而引发安全隐患。

4. 在接线过程中,严格按照电气规范和标准进行操作,确保接线质量。

五、安全注意事项1. 在安装过程中,严格遵守相关安全规范和标准,确保施工人员的人身安全。

2. 注意防火措施,避免因电线短路、接触不良等问题引发火灾事故。

3. 安装过程中,注意避免触电、电击等安全风险。

4. 配电箱的安装必须符合电气工程的相关规范和标准,确保供电系统的安全和可靠性。

配电箱安装施工方案

配电箱安装施工方案

配电箱安装施工方案配电箱安装施工方案一、施工前准备工作1. 安全防护工作:设置警示标志,围挡施工区域,保证施工现场的安全。

2. 熟悉技术要求和图纸:施工人员应仔细研读配电箱安装图纸和技术要求,了解施工流程和工作要求。

3. 准备施工工具和材料:根据施工需要准备好所需的工具和材料,包括电钻、扳手、螺丝刀、电线、电缆等。

二、安装配电箱1. 安装位置选择:根据设计要求和现场情况选择合适的位置安装配电箱,确保配电箱离地面高度符合要求,并且方便操作和维护。

2. 固定配电箱:将配电箱进行固定,可以使用U型角铁和螺栓将配电箱固定在墙壁上。

确保固定牢固稳定。

3. 连接电缆和电线:根据设计要求,将电缆和电线进行连接,确保连接牢固可靠,并且接线正确。

需要注意的是,根据电缆和电线的规格要求进行正确的连接,避免过载和短路。

4. 连接开关和插座:根据设计要求,在配电箱上安装开关和插座。

要确保开关和插座安装牢固,接线正确,并且符合安全要求。

5. 进行电气绝缘:安装完成后,对配电箱进行电气绝缘检测,确保配电箱没有漏电和短路现象。

6. 进行功能测试:安装完成后,对配电箱进行功能测试,确认所有功能正常,电线和电缆无短路和过载。

三、施工后的清理工作1. 清理现场:施工完成后,将施工现场进行清理,清除杂物和垃圾,并将工具和设备妥善摆放。

2. 整理施工记录:将施工过程中的记录整理、归档,包括技术要求、图纸、验收记录等。

3. 安全防护撤除:确认施工区域安全后,撤除警示标志和围挡。

以上是配电箱安装施工方案的基本步骤和注意事项。

在施工中,要严格按照技术要求和图纸进行操作,确保施工安全和质量。

同时,要根据现场实际情况进行灵活调整,并保持良好的沟通和协作,确保施工顺利进行。

配电箱工程施工

配电箱工程施工

配电箱工程施工是建筑电气工程中至关重要的环节,它直接关系到建筑物的用电安全和电气设备的正常运行。

本文将从配电箱工程施工的准备工作、施工流程、质量控制和安全管理等方面进行详细阐述。

一、准备工作1. 设计审核:在配电箱工程施工前,首先要对设计图纸进行严格审核,确保设计符合国家规范和用户需求。

审核内容包括电气系统类型、配电箱规格、安装位置、线路布局等。

2. 材料准备:根据设计要求,提前准备好配电箱、开关、插座、电线电缆、连接器件等材料。

材料应具备相关资质证书,并符合国家质量标准。

3. 施工工具:准备合适的施工工具,如电钻、扳手、螺丝刀、切割机等。

同时,确保施工人员具备相应的操作技能。

4. 现场踏勘:施工前对现场进行踏勘,了解建筑物的结构、布局和电气设备安装情况,为配电箱的安装位置和线路布局提供依据。

二、施工流程1. 配电箱安装:根据设计图纸,确定配电箱的安装位置。

安装时应保证配电箱垂直、牢固,便于操作和维护。

2. 线路敷设:按照设计要求,敷设电源线、控制线、保护地线等。

线路应遵循最短路径原则,尽量减少线路损耗。

3. 设备接线:接线前应核对设备型号、规格和接线方式。

接线过程中,确保电源线与负载线分开,避免交叉干扰。

4. 检查验收:施工过程中,逐项检查施工质量,确保符合设计要求和规范。

验收内容包括设备安装、线路敷设、接线正确性等。

5. 调试运行:验收合格后,对配电箱进行调试,检查各设备运行是否正常,保护功能是否完善。

6. 成品保护:施工完成后,对成品进行保护,防止施工过程中受到损坏。

三、质量控制1. 材料质量:严格把控材料采购渠道,确保材料质量。

对进场的材料进行检验,不符合要求的不得使用。

2. 施工质量:加强施工过程的质量监督,严格执行施工工艺标准。

对关键部位进行验收,确保施工质量。

3. 设备质量:对设备进行严格检查,确保设备性能稳定、安全可靠。

四、安全管理1. 施工安全:加强施工现场的安全管理,制定安全施工方案。

施工现场配电箱安全要求(三篇)

施工现场配电箱安全要求(三篇)

施工现场配电箱安全要求(1)施工现场配电系统应设置室内总配电屏和分配电箱或室外总配电箱和分配电箱分级供电,各级配电装置的容量应与实际负载匹配。

动力、照明应分别设置。

(2)配电箱、开关箱制作安装应满足下列要求:①配电箱采用铁板或其他防火绝缘材料制作,做到通风、散热、防雨、防火;②箱内各种电器,应安装在金属或其他绝缘板上(非木质板),并紧固于箱内。

金属底板应与箱体作电气连接;③正常不带电箱体金属外壳,底座等必须接零(地),且通过专用端子连接,并与保护零线接线端子板分设。

各电气连接线应采用绝缘导线,接头可靠,不得外露;④进、出线必须采用橡皮绝缘电缆,进、出线口应设在箱体的下端面,并加保护圈。

进(出)线应做好防水弯,不得承受外力。

(3)总配电箱电器额定值、动作整定值,应与分路开关电器的额定值、动作整定值相适应。

并装设总自动开关、漏电保护器和分路自动开关。

(4)各级配电箱中使用的各种电气元件和漏电保护器应符合国标质量要求。

(5)各级配电箱中的漏电保护器,应合理布置,起到分级、分段保护作用。

(6)漏电保护器应严格按产品说明书使用,并定期进行试验和作好运行记录。

对闲置已久和连续使用一个月以上的,应检查试验,合格后方可使用。

(7)安装电流型低压触电保安器应符合下列要求:①触电保安器应完好无损,动作灵敏可靠,并应根据实际负荷电流的大小来合理选用;②被保护的线路和电气设备应绝缘良好,触电保安器的电流标位应正确选择;③穿过触电保安器的导线,应绞合在一起,用纱带或胶布包好,并放在中心。

触保器前后200mm范围内集束不应散开;④触电保安器应远离交流电磁场,如变压器,电流互感器、电动机等,与这配用的交流接触器安装距离应在400mm以外;⑤通过触电保安器后的零线,不得重复接地,仅允许做工作零线,被保护电气设备的金属外壳宜采用保护接地;⑥若采用保护接零,其保护零线应从触电保安器开关前出引。

(8)每台用电设备应有专用的开关,必须实行一机一闸,严禁一闸多用。

配电箱柜安装施工方法与技术措施

配电箱柜安装施工方法与技术措施

配电箱柜安装施工方法与技术措施配电箱和柜的安装施工是确保电气设备安全运行的重要环节,下面将介绍配电箱和柜安装施工的方法和技术措施。

1.前期准备工作在进行配电箱和柜的安装施工之前,需要做好以下准备工作:-对施工现场进行评估,包括检查安全环境、确定安装位置和确保通风通道;-确定所需的材料和工具,如配电箱、柜、导线、端子、工具箱等;-制定详细的施工方案,包括安装位置、布线路径等;-根据工程需求,预先做好施工图纸和相关记录。

2.安装位置选择选择合适的安装位置对配电箱和柜的安全运行非常重要。

应该确保安装位置符合以下要求:-墙壁应坚固,不能出现明显的裂缝和结构问题;-避免选择有易燃物质或湿度较高的位置;-确保安装位置方便维修和操作。

3.安装施工方法安装配电箱和柜的步骤如下:-根据施工方案和图纸确定安装位置和布线路径;-根据布线路径预先开孔,确保孔的位置准确;-根据布线路径将导线从主线引入到配电箱或柜内,使用端子连接导线;-安装配电箱或柜,并确保固定牢固;-进行电气缺陷检测和接地。

4.技术措施为保证配电箱和柜的安全运行,需要采取以下技术措施:-严格按照施工图纸和方案进行工程施工;-采用优质的配电箱和柜,确保其物理和电气性能符合规范要求;-做好电气接地,确保接地电阻符合规范要求;-修理和调试完成后,进行电气设备的试运行和验收,确保设备正常运行。

总结配电箱和柜的安装施工是电气工程中的重要环节,施工过程中要做好前期准备工作,并选择合适的安装位置。

在安装过程中,要严格按照施工方案和规范进行施工,并采取相应的技术措施来确保配电箱和柜的安全运行。

配电箱安装施工方案及工艺方法

配电箱安装施工方案及工艺方法

配电箱安装施工方案及工艺方法一、施工前准备1.确定施工方案和设计图纸,明确施工要求和技术要求。

2.采购所需的材料和设备,保证施工进度和质量。

二、安装配电箱1.根据设计图纸确定配电箱的安装位置,确定固定方式。

2.根据固定方式,进行地面或墙面的准备工作,确保基础牢固可靠。

3.进行配电箱的安装,首先确定配电箱的位置和高度,使用水平仪进行水平校准,安装并固定固定件。

4.安装箱体部件,首先安装箱盖,确保箱体整体密封性能,然后按照设计要求安装分隔板、导线槽等。

三、接线与布线1.根据设计要求进行进线、出线和分线的接线,确保连接的牢固可靠,导线的规格和数量要符合设计要求。

2.进行导线的布线工作,根据设计要求确定导线的走向和长度,进行导线的搭设和固定。

3.使用导线夹或端子连接器进行导线的连接,确保导线间的连接牢固可靠,并进行绝缘处理。

四、设备和仪表安装1.根据设计要求和技术规范进行设备和仪表的安装,首先进行设备的定位和固定,然后进行仪表的连接和固定。

2.连接设备和仪表的导线,确保连接牢固可靠,并进行绝缘处理。

3.进行设备和仪表的调试和试运行,检验其正常工作。

4.根据需要对设备和仪表进行标识,方便维护和管理。

五、防护与安全1.安装完毕后,对配电箱进行外观和内部的清洁,确保配电箱的干净整洁。

2.对配电箱进行防护,包括配电箱的防尘、防水、防火等防护措施,确保配电箱的安全运行。

3.对施工现场进行整理,清除垃圾和杂物,保持施工环境的整洁和安全。

六、施工质量控制1.在施工过程中,进行验收工作,确保施工进程和质量符合设计要求。

2.进行施工过程的监督和检查,及时解决施工中的问题和难点。

3.施工完毕后进行整体验收,对施工质量进行评估和检查,保证施工质量达到设计要求。

4.编写相关施工记录和报告,进行施工档案的整理和归档。

以上是配电箱安装施工方案及工艺方法的一些基本步骤,施工单位在具体施工过程中应根据设计要求、技术规范和现场实际情况进行调整和操作。

配电箱安装施工工艺

配电箱安装施工工艺

配电箱安装施工工艺概述:配电箱是电力系统中十分重要的设备之一,它起到分配电能、保护电路和控制电气设备的作用。

正确的配电箱安装施工工艺对于电力系统的正常运行和安全性具有至关重要的影响。

本文将介绍配电箱安装施工的基本步骤和注意事项,以确保工程的质量和安全。

一、前期准备1. 施工方案编制:在开始施工前,应编制详细的施工方案,包括施工流程、施工方法、工程进度、材料清单等。

2. 材料准备:根据施工方案,准备好所需的配电箱、电缆、导线、接线端子等相关材料,并对材料进行质量检查。

3. 安全措施:施工前要制定相应的安全措施,如佩戴好安全帽、防护眼镜、防滑鞋等,确保施工过程中的安全。

二、施工步骤1. 审查图纸和位置确定:根据工程图纸,审查配电箱的安装位置和电气连接方式,并与工程验收人员进行确认。

2. 配电箱预埋安装:根据图纸要求,进行配电箱的预埋安装。

预埋时要保持箱体水平,确保安装精度。

3. 箱内接线:将导线和接线端子连接到配电箱内部的相应位置,并进行牢固的固定。

接线时要遵循相关电气接线规范,确保接线可靠。

4. 外部接线:将导线引出配电箱,进行外部接线。

外部接线时要确保导线的绝缘层完好,接线牢固。

5. 保护措施:根据要求,进行相应的保护措施,如配电箱的接地、防雷、防水等。

6. 安全检查:完成安装后,对配电箱进行安全检查,确保所有的接线牢固可靠,并进行电器设备的功能测试。

7. 工程验收:完成施工后,进行工程验收,确保配电箱安装施工符合相关规范和要求。

三、施工注意事项1. 施工人员应具备相关的电气安装资质证书,并严格按照电气安装规范进行施工。

配电箱安装施工方案

配电箱安装施工方案

一、配电箱安装要求:1、配电箱应安装在安全、干燥、易操作的场所。

配电箱安装时,其底口距地一般为 1.5m;明装时底口距地 1.2m;明装电度表板底口距地不得小于 1.8m。

在同一建筑物内,同类箱的高度应一致,同意偏差为 10mm。

2、安装置电箱所需的木砖及铁件等均应预埋。

挂式配电箱应采纳金属膨胀螺栓固定。

3、铁制配电箱均需先刷一遍防锈漆,再刷灰油漆二道。

预埋的各样铁件均应刷防锈漆,并做好显然靠谱的接地。

导线引出头板时,面板线孔应圆滑无毛刺,金属面板应装设绝缘保护套。

4、配电箱带有用具的铁制盘面和装有用具的门及电器的金属外壳均应有显然靠谱的 PE保护地线( PE线为黄绿相间的双色线也可采纳编织软裸铜线),但 PE保护地线不一样意利用箱体或盒体串接。

5、配电箱配线摆列齐整,并绑扎成束,在活动部位应固定。

盘面引出及引进的导线应留有适合余度,以便于检修。

6、导线盘剥处不该伤线芯或线芯过长,导线压头应坚固靠谱,多股导线不该盘圈压接,应加装压线端子(有压线孔者除外)。

如一定穿孔用顶丝压接时,多股线应涮锡后再压接,不得减少导线股数。

7、配电箱的盘面上安装的各样刀闸及自动开关等,当处于断路状态时,刀片可动部分均不该带电(特别状况除外)。

8、垂直装设的刀闸及熔断器等电器上端接电源,下端接负荷。

横装者左边(面对盘面)接电源,右边接负荷。

9、配电箱上的电源指示灯,其电源应接至总开关的外侧,并应装独自熔断器(电源侧)。

盘面闸具地点应与支路相对应,其下边应装设卡片框,注明路别及容量。

10、TN-C 低压配电系统中的中性线 N 应在箱体或盘面上,引入接地干线处做好重复接地。

11、照明配电箱内的沟通,直流或不一样电压等级的电源,并拥有显然标记。

12、照明配电箱不该采纳可燃资料制作,在干燥无尘场所采纳的木制配电箱应阻燃办理。

13、照明配电箱内,应分别设置中性 N 和保护地线( PE 线)汇流排,中性线 N和保护地线应在汇流排上连结,不得绞接,并应有编号。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

配电箱安装施工要点
A、设备要求
1)柜(盘)本体外观检查应无损伤及变形,油漆完整无损。

柜(盘)内部检查:电器装置及元件、绝缘瓷件齐全,无损伤、裂纹等缺陷。

2)安装前应核对配电箱编号是否与安装位置相符,按设计图纸检查其箱号、箱内回路号。

箱门接地应采用软编织铜线,专用接线端子。

箱内接线应整齐,满足设计要求及验收规范规定。

B、作业条件
配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。

预埋管道及预埋件均应清理好;场地具备运输条件,保持道路平整畅通。

C、配电箱定位:
根据设计要求现场确定配电箱的位置以及现场实际设备安装情况,按照箱的外形尺寸进行弹线定位。

D、基础型钢安装
1)按图纸要求预制加工基础型钢架,并做好防腐处理,按施工图纸所标位置,将预制好的基础型钢架放在预留铁件上,找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。

最终基础型钢顶部宜高出抹平地面10mm。

2)基础型钢接地:基础型钢安装完毕后,应将接地线与基础型钢的两端焊牢,焊接面为扁钢宽度的二倍,然后与柜接地排可靠连接。

并做好防腐处理。

E、配电柜(盘)安装
1)柜(盘)安装:应按施工图的布置,将配电柜按照顺序逐一就位在基础型钢上。

单独柜(盘)进行柜面和侧面的垂直度的调整可用加垫铁的方法解决,但不可超过三片,并焊接牢固。

成列柜(盘)各台就位后,应对柜的水平度及盘面偏差进行调整,应调整到符合施工规范的规定。

2)挂墙式的配电箱可采用膨胀螺栓固定在墙上,但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。

3)安装配电箱应预埋套箱,安装后面板应与墙面平。

4)柜(盘)调整结束后,应用螺栓将柜体与基础型钢进行紧固。

5)柜(盘)接地:每台柜(盘)单独与基础型钢连接,可采用铜线将柜内PE排与接地螺栓可靠联结,并必须加弹簧垫圈进行防松处理。

每扇柜门应分别用铜编织线与PE排可靠联结。

6)柜(盘)顶与母线进行连接,注意应采用母线配套扳手按照要求进行紧固,接触面应涂中性凡士林。

柜间母排连接时应注意母排是否距离其他器件或壳体太近,并注意相位正确。

7)控制回路检查:应检查线路是否因运输等因素而松脱,并逐一进行紧固,电器元件是否损坏。

原则上柜(盘)控制线路在出厂时就进行了校验,不应对柜内线路私自进行调整,发现问题应与供应商联系。

8)控制线校线后,将每根芯线煨成圆圈,用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。

端子板每侧一般一个端子压一根线,最多不能超过两根,并且两根线间加眼圈。

多股线应涮锡,不准有断股。

F、柜(盘)试验调整
1)高压试验应由当地供电部门许可的试验单位进行。

试验标准符合国家规范、当地供电部门的规定及产品技术资料要求。

2)试验内容:高压柜框架、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、各类开关等。

3)调整内容:过流继电器调整,时间继电器、信号继电器调整以及机械连锁调整。

4)二次控制小线调整及模拟试验,将所有的接线端子螺丝再紧一次。

5)绝缘测试:用500V绝缘电阻测试仪器在端子板处测试每条回路的电阻,电阻必须大于Ω。

6)二次小线回路如有晶体管,集成电路、电子元件时,应使用万用表测试回路是否接通。

7)接通临时的控制电源和操作电源;将柜(盘)内的控制、操作电源回路熔断器上端相线拆掉,接上临时电源。

8)模拟试验:按图纸要求,分别模拟试验控制、连锁、操作、继电保护和信号动作,正确无误,灵敏可靠。

9)拆除临时电源,将被拆除的电源线复位。

H、送电运行的条件
1)安装作业应全部完毕,质量检查部门检查全部合格。

试验项目全部合格,并有试验报告单。

2)试验用的的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉沫灭火器等应备齐。

3)检查母线、设备上有无遗留下的杂物。

4)做好试运行的组织工作,明确试运行指挥人,操作人和监护人。

5)清扫设备及变配电室、控制室的灰尘。

用吸尘器清扫电器、仪表元件。

6)继电保护动作灵敏可靠,控制、连锁、信号等动作准确无误。

I、送电
1)由供电部门检查合格后,将电源送进建筑物内,经过验电、校相无误。

2)由安装单位合进线柜开关,检查PT柜上电压表三相是否电压正常。

3)合变压器柜开关,检查变压器是否有电。

4)合低压柜进线开关,查看电压表三相是否电压正常。

5)按以上顺序依次送电。

6)在低压联络柜内,在开关的上下侧(开关未合状态)进行同相校核。

用电压表或万用表电压档500V,用表的两个测针,分别接触两路的同相,此时电压表无读数,表示两路电同一相。

用同样方法,检查其他两相。

7)验收:送电空载运行24h,无异常现象、办理验收手续,交建设单位使用。

同时提交变更洽商记录、产品合格证、说明书、试验报告单等技术资料。

相关文档
最新文档
