怎么确定柔性防水套管的尺寸

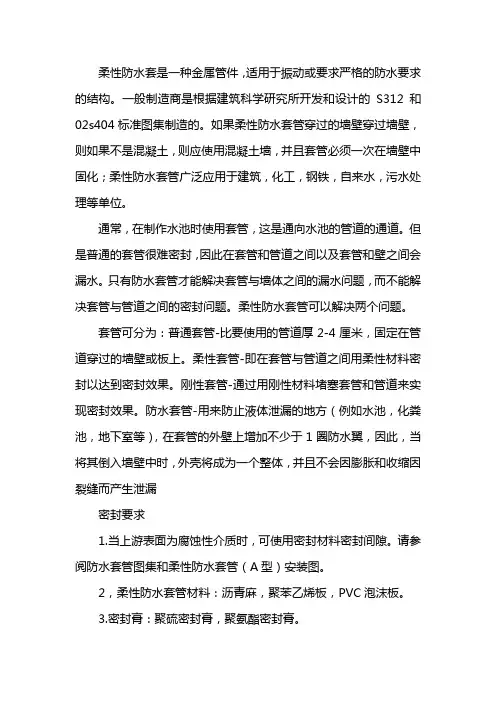

柔性套管的规格及尺寸
柔性防水套是一种金属管件,适用于振动或要求严格的防水要求的结构。
一般制造商是根据建筑科学研究所开发和设计的S312和02s404标准图集制造的。
如果柔性防水套管穿过的墙壁穿过墙壁,则如果不是混凝土,则应使用混凝土墙,并且套管必须一次在墙壁中固化;柔性防水套管广泛应用于建筑,化工,钢铁,自来水,污水处理等单位。
通常,在制作水池时使用套管,这是通向水池的管道的通道。
但是普通的套管很难密封,因此在套管和管道之间以及套管和壁之间会漏水。
只有防水套管才能解决套管与墙体之间的漏水问题,而不能解决套管与管道之间的密封问题。
柔性防水套管可以解决两个问题。
套管可分为:普通套管-比要使用的管道厚2-4厘米,固定在管道穿过的墙壁或板上。
柔性套管-即在套管与管道之间用柔性材料密封以达到密封效果。
刚性套管-通过用刚性材料堵塞套管和管道来实现密封效果。
防水套管-用来防止液体泄漏的地方(例如水池,化粪池,地下室等),在套管的外壁上增加不少于1圈防水翼,因此,当将其倒入墙壁中时,外壳将成为一个整体,并且不会因膨胀和收缩因裂缝而产生泄漏密封要求1.当上游表面为腐蚀性介质时,可使用密封材料密封间隙。
请参阅防水套管图集和柔性防水套管(A型)安装图。
2,柔性防水套管材料:沥青麻,聚苯乙烯板,PVC泡沫板。
3.密封膏:聚硫密封膏,聚氨酯密封膏。
4.焊接结构的尺寸公差和几何公差应按JB / t5000.3-1998执行。
焊接采用手工电弧焊,焊条为E4303和J422。
焊缝的基本形状和尺寸应符合GB985-88的规定。
5.滚动柔性防水外壳时,允许的周长偏差为:D2≤600,D2> 600±0.0035d2。
6.穿过墙的混凝土墙的厚度不应小于300,否则应在一侧或两侧将墙加厚,并且加厚部分的直径至少应为D5 + 200。
7.柔性防水套管的重量应计算为l =300。
如果壁厚大于300,则应单独计算。
8.当柔性防水套管穿过墙壁并遇到非混凝土墙时,应在当地使用混凝土墙。

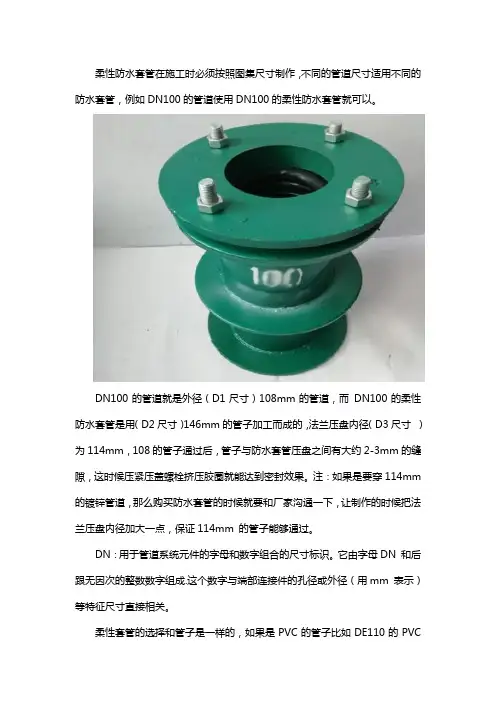

DN100的管道用多大的柔性防水套管呢?
柔性防水套管在施工时必须按照图集尺寸制作,不同的管道尺寸适用不同的防水套管,例如DN100的管道使用DN100的柔性防水套管就可以。
DN100的管道就是外径(D1尺寸)108mm的管道,而DN100的柔性防水套管是用(D2尺寸)146mm的管子加工而成的,法兰压盘内径(D3尺寸)为114mm,108的管子通过后,管子与防水套管压盘之间有大约2-3mm的缝隙,这时候压紧压盖螺栓挤压胶圈就能达到密封效果。
注:如果是要穿114mm 的镀锌管道,那么购买防水套管的时候就要和厂家沟通一下,让制作的时候把法兰压盘内径加大一点,保证114mm 的管子能够通过。
DN:用于管道系统元件的字母和数字组合的尺寸标识。
它由字母DN 和后跟无因次的整数数字组成.这个数字与端部连接件的孔径或外径(用mm 表示)等特征尺寸直接相关。
柔性套管的选择和管子是一样的,如果是PVC的管子比如DE110的PVC
排水管应该选用DN100的柔性套管,刚性防水套管的话一般选择大两号。
防水套管处的混凝土墙厚,应不小于200mm ,否则应使墙壁一边或两边加厚,加厚部分的直径,最小应比翼环直径(D4 )大200mm 。
河南中天管道配件有限公司是一家专注于管道配件产品研究,生产以及销售为一体的企业。
本公司主要产品有各种型号的防水套管、双法兰传力接头、柔性防水套管等各种管道配件。
产品广泛用于给水排水、污水处理厂、电力冶金、城建、石油化工、环保等大中型企业。
02S404防水套管图集中柔性防水套管参数标准介绍
02S404防水套管图集中柔性防水套管参数标准介绍2篇02S404防水套管是一种用于管道系统的柔性防水套管,具有很高的防水性能和耐候性。
本文将介绍02S404防水套管的参数标准。
首先,02S404防水套管的材料是由聚氯乙烯(PVC)制成的,这种材料具有良好的柔韧性和耐候性,能够在各种严酷的环境中使用。
同时,PVC材料还具有优异的防水性能,可有效防止水分渗透到管道系统中。
其次,02S404防水套管具有标准的外径和内径。
外径一般在10mm至50mm之间,内径一般在6mm至38mm之间。
这种设计可以满足不同管道系统的需求,确保套管能够牢固地固定在管道上,并且有效地防止水分渗透。
此外,02S404防水套管还具有耐高温和耐寒性能。
它可以在-20℃至90℃的范围内正常工作,不受温度变化的影响。
这使得02S404防水套管可以在各种气候条件下使用,无论是寒冷的冬季还是炎热的夏季。
除此之外,02S404防水套管还具有优异的耐腐蚀性能。
它可以抵抗酸、碱、盐等腐蚀性物质的侵蚀,保持良好的性能。
这使得02S404防水套管可以应用于各种腐蚀性介质的管道系统中,提供有效的防水保护。
最后,02S404防水套管还具有易安装和使用的特点。
它可以简单地用手握入管道上,不需要额外的工具和固定材料。
同时,由于其柔性材料的特性,可以灵活地弯曲和调整形状,以适应不同管道系统的需求。
综上所述,02S404防水套管具有良好的防水性能、耐候性、耐高温和耐寒性能、耐腐蚀性能、易安装和使用等特点。
它是一种理想的柔性防水套管,可以广泛应用于各种管道系统中,提供可靠的防水保护。
防水套管尺寸标准
防水套管尺寸标准
防水套管尺寸标准是指在工业生产中,为了满足防水要求而制定的管道尺寸标准。
防水套管广泛应用于电气、通讯、自动化等领域,起到保护电缆、线路等作用。
那么,防水套管尺寸标准应该如何确定呢?
首先,防水套管的尺寸应该与所要保护的电缆、线路的尺寸相匹配。
具体来说,应该根据电缆、线路的直径和数量来确定防水套管的内径和长度。
一般情况下,防水套管的内径应该比电缆、线路的直径大一些,以便于放置和维护。
同时,长度也应该足够长,以保证电缆、线路在弯曲或移动时不会受到损坏。
其次,防水套管的材料也是影响尺寸标准的重要因素之一。
常见的防水套管材料包括PVC、PA、PP等,不同材料的耐压、
耐温、耐腐蚀等性能不同,因此对应的尺寸标准也会有所差异。
一般情况下,应该根据具体使用环境和要求来选择合适材料的防水套管,并根据材料的性能特点来确定尺寸标准。
最后,防水套管的尺寸标准还需要考虑到安装和使用的方便性。
比如,在安装过程中,防水套管应该易于切割和加工,以适应各种场合的需要;在使用过程中,防水套管应该易于维护和更换,以保证电缆、线路的正常运行。
总之,防水套管尺寸标准是根据具体使用环境和要求来确定的,应该根据电缆、线路的直径和数量、材料特性以及安装和使用的方便性等因素来综合考虑。
在实际应用中,我们应该根据具体情况来选择合适尺寸标准的防水套管,并严格按照标准进行安装和使用,以确保设备的安全稳定运行。
柔性套管的规格及尺寸
图纸实物图都有。
举例详细说明一下,有很多客户第一次购买柔性防水套管时会问我们穿219的钢管是不是要用273的柔性防水套管?不用的,穿219钢管就使用DN200的柔性防水套管,我们在制造柔性防水套管时是按照02S404国家标准图集制造的,DN200的柔性防水套管是使用265mm(D2尺寸)钢管制作,法兰压盘内经为226mm(D3尺寸),219mm的工作管在DN200的柔性防水套管中间穿过时,管子外壁与防水套管法兰压盘内经之间有约3.5mm的缝隙,这时通过压紧螺栓挤压橡胶密封圈变形来完成管子与柔性防水套管之间的密封。
由此得知在使用柔性防水套管时穿多大的管子就使用多大的柔性防水套管就可以,不要加大尺寸购买,最好在购买使用柔性防水套管时告知厂家工作管尺寸,以免预埋口径错误导致后期管道无法安装。
柔性防水套管规范
柔性防水套管的安装位置应尽量避开沉降缝、伸缩缝或二个较近距离的构(建)筑物。
特殊需要时,必须经由结构工程师选用。
套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(D5)大200,而且必须将套管一次浇固于墙内。
穿管处混凝土墙厚应不小于300,否则应使用墙壁一边加厚或两边加厚。
加厚部分的直径至少为D5+200。
柔性防水套管预埋前,应把法兰压盖、螺丝及密封胶圈拿掉以备安装管道时使用,当主体结构钢筋绑扎好后,按照施工图中的标高几何尺寸找准位置,然后将柔性防水套管置于钢筋中,应用三方以上钢筋夹紧固定焊接在钢筋网中,不得歪斜。
浇筑前要对法兰上的螺丝孔进行密封保护,以防止砂浆灌入螺丝孔影响后期管道安装。
待预埋完成彻底凝固后,要对预埋防水套管进行漏水试验,确保工程质量,最后方可进行管道的安装。
管道安装完成后,管子外径与套管中间应用填料捣实密封,起到了防水和减振作用。
用于饮用水水池的防水套管,其密封圈、密封膏、防护涂料等应无毒,用于与腐蚀性介质接触时,设计应根据介质性能及防腐要求,另行选择适用的耐腐材料。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。
产品严格按照国家标准设计生产,特殊规格型号可按用户需要和要求订做,若有需求请致电详询。
河南中天管道配件有限公司始终以客户的需要为服务起点,以客户满意为服务宗旨。
全方位为用户提供售前和售后服务,让用户买的省心,用的放心,若有需要可致电详询。
柔性套管的规格及尺寸
柔性套管的规格及尺寸
柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件,一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
柔性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位,规格为DN15mm—DN3200mm。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物;刚性防水套管一般适用于管道穿过墙壁之处要求一般防水的构筑物;
柔性及刚性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;防水套管于建筑、化工、钢铁、自来水、污水处理等单位。
刚性防水套管是钢管外加翼环(钢板做的环形套在钢管上),装于墙内(多为混凝土墙),用于一般管道穿墙,利于墙体的防水;柔性防水套管除了外部翼环,内部还有档圈之类的,法兰内丝,有成套卖的,也可自己加工,用于有减震需要的管,如和水泵连接的管道穿墙时。
也就是说,如果考虑墙体两面的防水性能,就要选用柔性防水套管;如果仅仅是考虑管道的穿墙,而不考虑穿墙厚,墙体两面的防水性能以及管道的位移变形,就可以选用刚性防水套管。
刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物,适用于管道穿墙处空间有限或管道安装先于构(建)筑物或管道的更新。
对于有地震设防要求的地区,如采用钢性防水套管,应在进入池壁或建筑物外墙的管道上就近设置柔性连接。
A型适用于钢管,B,C型适用于球墨铸铁钢管及铸铁管。
柔性套管的规格及尺寸
柔性套管的规格及尺寸首先我们得知道什么是柔性套管。
柔性套管--就是在套管与管道之间用柔性材封堵起到密封效果。
刚性套管--就是套管与管道间用刚性材料封堵达到密封效果。
防水套管--就是套管所使用的环境是防止液体漏出或漏入的地方(比如水池、化粪池、地下室等),就是在套管外壁增加不少于1圈的防水翼,这样套管浇筑在墙体内时就成为一个整体,不会因胀缩因数而出现裂纹而渗漏。
根据与标准图集可以分为:国标和非标。
国标型防水套管是指完全按照建设部相关的02S404或02S312标准图集选材和生产,对法兰厚度、翼环厚度、管径与厚度都有严格的要求。
非标则是在外形和大概结构符合标准图集的情况下,选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求,严格来说,这些是不合格的产品,当然,一定程度内的放宽标准不至于影响使用,但过分的放宽标准则回影响到使用性能。
根据图集可以分为:S312型柔性防水套管和02S404型柔性防水套管。
二者在外形尺寸、结构形式上都有不同。
其规格在DN15mm—DN3200mm左右1、本图尺寸均以毫米来计。
2、柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
3、套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。
外层防腐由设计决定。
4、套管穿墙之墙壁,如遇非混凝土墙壁时应改用混凝土墙壁,其浇注混凝土范围应比翼环直径(D6 )大200mm ,而且必须将套管浇固于墙内。
5、穿管处之混凝土墙厚应不小于300mm 否则应使墙壁一边加厚或两边加厚。
加厚部分的直径最小应比翼环直径(D6 )200mm6、套管的材料重量是按墙厚L 值为300mm 应另行计算。
7、套管部件焊接材料,用A3 材料制作,T42 焊接。
防水柔性套管的规格及尺寸标记说明详解
防水柔性套管的规格及尺寸标记说明详解我们通常所说的DN是代表公称通径也就是型号,例如DN100的柔性防水套管。
对照
02s404图集尺寸那就是穿管内径为100mm,内径100mm的钢管厚度按照规定为4mm厚,所以管外径为108mm,然后要穿进防水套管里面,如果压盖内径为108mm情况下穿管将比较困难,所以压盖的内径要与要比管外径大几毫米,所以压盖的内径规定为114mm。
防水套管的直径可分为外径、内径、公称直径,管材为无缝钢管的管子的外径用字母D 来表示,其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管,壁厚为5MM,用D108*5表示,塑料管也用外径表示,如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN 表示,在设计图纸中一般采用公称直径来表示,公称直径是为了设计制造和维修的方便人为地规定的一种标准,也较公称通径,是防水套管()(或者管件)的规格名称。
管子的公称直径和其内径、外径都不相等,例如:公称直径为100MM的无缝钢管邮102*5、108*5等好几种,108为管子的外径,5表示管子的壁厚,因此,该钢管的内径为(108*5-5)=98MM,但是它不完全等于钢管外径减两倍壁厚之差,也可以说,公称直径是接近于内径,
但是又不等于内径的一种防水套管直径的规格名称,在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸,公称直径采用符号DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚。
防水套管的管径尺寸怎么确定
防水套管主要是根据02S404图集所进行制作的,该产品是一种主要用于管道穿墙处的五金管件。
它的管径尺寸一般是要求做刚性防水套管的,此时的管径同管道的管径,做法参照是:
1、穿楼板和内墙的给排水管,做钢套管或铁皮套管大两号。
比如DN100的管子套管为DN150;其中厨房和卫生间排水管穿楼板是不做套管的。
2、管道穿过墙壁和楼板设置金属套管(外墙) 或塑料套管时,安装在楼板内的套管其顶部应高出装饰地面20mm;
3、安装在卫生间及厨房内的套管其顶部应高出装饰地面50mm,且套管底部应与楼板底面相平;
4、安装在墙壁内的套管其两端与饰面相平,穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实且端面光滑;
5、穿墙套管与管道之间缝隙宜用阻燃密实材料填实且端面应光滑,管道的接口不得设在套管内。
当然,确定之后在安装的时候,也是有方法的,具体是:1、防水套管管道
在安装使用前应先观察其外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。
2、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。
3、检查所有承插口是否到位、牢固、密实。
4、防水套管安装时的管道坡度应均匀,不得有倒坡,屋面出口处管道坡度应适当增大。
以上就是河南中天管道配件有限公司分享的全部内容,希望对大家有所帮助。
该公司是生产经营管道配件的企业,主要产品有各种型号的橡胶接头、防水套管、伸缩器、补偿器、耐油橡胶接头、双法兰传力接头、异径橡胶接头、风道补偿器、柔性防水套管、马钢制柔性卡箍、橡胶软接头、橡胶止回阀、过滤器、堵漏器、平焊法兰等各种管道配件。
柔性防水套管尺寸对照表
常用的防水套管分为刚性和柔性。
应当指出,防水套管是根据建筑科学研究院开发和设计的S312和02s404标准图集制造的。
柔性防水套一般适用于管道穿墙,有振动或防水要求严格的结构。
如果穿墙处的墙不是混凝土,则应换成混凝土墙,并且套管必须一次固化在墙中;刚性防水套管适用于饮用水池防水套管的安装,该防水套管是在石棉水泥填满并填充密封膏后进行的,接缝中的所有接触面均应无锈,无油漆和污垢,并且保持清洁干燥。
防水套管适用于建筑,化工,钢铁,自来水,污水处理等单位。
国家标准防水套管是根据建设部的02s404或S312标准图集选择和生产的,对法兰厚度,法兰环厚度,管径和厚度有严格的要求。
非标准表示在外观和总体结构符合标准图集时,在选择材料时放宽了对法兰厚度,法兰环厚度,管道直径和厚度的要求。
严格来说,这些产品是不合格的。
当然,在一定程度上放宽标准不会影响使用,但是过度放宽标准会影响使用性能!安装防水套管时,应严格按照图册进行预留孔的施工。
防水套管我们听了很多,耳熟能详。
产品结构从外观上比较简单,简单的产品在安装中也需要注意很多方面,以下是对安装的小小影响,可以影响产品的内容,可以阅读参考。
1.刚性防水套管适用于铸铁管和非金属管,但有关尺寸应根据管壁厚度进行校正。
2.对翼环和钢套进行加工后,应在外壁涂一次底漆。
3.机壳尺寸表中列出的材料重量是钢制机壳(机壳长度的L值计算为200 mm)和翼环的重量。
钢套和翼环由A3材料制成,并用T42焊条焊接。
4.对于套管穿过墙壁的墙壁,如果遇到非混凝土墙壁,则应使用混凝土墙壁。
II型机壳的混凝土浇筑范围应比翼环直径(D4)大200毫米,并且必须一次将机壳倒入墙壁。
外壳中的填料应紧密压实。
5.防水套处混凝土墙的厚度不应小于200毫米,否则应加厚墙的一侧或两侧。
加厚部分的直径应比翼环(D4)的直径大200毫米。
管道穿墙该使用多大的刚性柔性防水套管
管道穿墙该使用多大的刚性柔性防水套管
防水套管是管子穿墙的必经之路,不仅防水而且能保护管子不受到损害。
管子穿墙用多大的防水套管主要根据穿墙的管子外径来选。
比如DN100的管子穿墙就用DN100的防水套管,DN150的管子穿墙就用DN150的防水套管,DN200的管子穿墙就用DN200的防水套管,DN300的管子穿墙就用DN300的防水套管,具体是用刚性防水套管还是柔性的防水套管根据实际情况来选择。
表中DN下面是防水套管的型号。
以DN50为例,DN50表示这个防水套管里面是用穿DN50的管子,而不是防水套管的大小。
制作防水套管所用的管子要比穿管外径大两号,口径大的大一号。
例如DN50的套管是用外径95的管子做的。
表中的穿管外径就是该套管里面穿的管子外径,实际上和DN下面数字表示的管子是一样的,穿管外径是排水管的实际外径,而DN 下面的是排水管的公称通径,两者是一样的。
以第一行为例,DN50的防水套管表示该套管里面是穿外径DN50的管子,也就是实际外径60的,DN50的刚性防水套管外径是114,DN50的柔性防水套管外径是95,后面是两种套管的管子厚度和内径。
柔性防水套管规格表
柔性防水套管是管道工程建设中的重要管件,柔性防水套管规格由型号,穿管口径,套管口径组成,在设计图纸中一般采用公称直径(DN)表示,目的是为了根据公称直径来确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。
详细参考下表来选型。
随着防水套管的需求的提升,柔性防水套管的规格种类也越来越多,而种类数量的增多,也使得大家在选购的时候特别的纠结,如果想要得到更好的使用体验,建议大家在了解不同
厂家的生产规格后再进行选择。
02S404防水套管图集中柔性防水套管参数标准介绍
防水套管图集中柔性防水套管参数标准介绍02S404防水套管图集是制防水套管的标准依据,该图集经中华人民共和国建设部批准,由北京市市政工程设计研究总院主编,由中国建筑标准设计研究院出版,从2002年12月1日开始实行。
在此仅对该图集第7页的柔性防水套管尺寸、重量表做一简单介绍,方便用户选择合适的防水套管。
该图表中的DN是防水套管的通径,D1是设计通过的排水管外径,比如外径为108mm的排水管,应该使用的防水套管型号就是DN100。
D2是该型号防水套管的管子外径。
D3是该型号防水套管法兰压盖的内径,也等于第10页表中的d1挡圈内径,这个数值也就是该防水套管可以通过的最大排水管外径,排水管外径不能大于这个数,一般也不会等于这个数,如果排水管外径等于法兰压盖内径的话,那排水管很难插进去,排水管稍有变形就肯定通不过。
D4是法兰压盖上面螺栓孔中心距。
D5是法兰外径,也就是这个防水套管的最大外径。
l是法兰压盖上面短管的长度。
l0是密封圈的厚度,l1、l2、δ1可以不去考虑。
δ2是该防水套管的管子厚度,是衡量防水套管质量有略、有无偷工减料的重点。
n-m 是螺栓的数量和型号。
后面是防水套管的重量。
开发、生产给排水管道配件的专业公司,主要产品有:防水套管系列、伸缩接头系列、可曲挠橡胶接头系列、传力接头系列、伸缩器系列、补偿器系列、鸭嘴阀系列等,还可来样品、图纸订做各种产品。
我公司产品严格按照国家标准规范设计生产,所有产品均由持证焊工焊接,所有产品均做到焊缝均匀,饱满、不漏水。
我公司产品具有安装方便、性能优越、使用寿命长等性能。
给工程施工、维修带来了极大的方便和效益。
公司产品被广泛用于自来水供水、排水、污水处理、火电、核电、冶金、石油化工、城建、环保各大中型企业等领域的基础工程建设中。
柔性防水套管管系通径及壁厚的表示方法
须明确其采用的管道系列,否则,就可能发生错
误,如可能误将 114.3 的管道错成 108 管道。
准备把它捡起来放到灶台上,一伸手,呀!它居然动
(3)管道常用规格详见附表 3,其中详细介绍 了,公称通径,实际外径(分 A 系列、B 系列),
不同管标号(如 SCH30、 STD)所对应的实际壁厚。
1ct0f4c9a 防水套管/
列,则其代表管道外径为 114.3mm,如果采用 B
系列,则某代表外径为 108mm。但 DN100A 就代表 外径为 114.3、DN100B 就代表外径为 108。至于 壁厚通常按照给出的管标号(如 SCH20、 STD、 XS),
查询相关标准中的有关表格,即可查到其代表的
实际壁厚。
准备把它捡起来放到灶台上,一伸手,呀!它居然动
柔性防水套管管系通径及壁厚的表示方法 (1)最简单明了的表示方法是:管道的实际
外径*实际壁厚,例如:Φ 114.3*6.02 即表示管 道外径为 114.3mm,壁厚为 6.02mm。但在很多情
况下,为便于设计,管道口径多用公称通径来表
示,例如 DN100,4”等。壁厚用管标号 SCH×× 表示,如 SCH80 来表示。这些数值不代表实际外 径或实际壁厚,它们只是一种标识。由于世界各
(2)有些老设计部门,尚沿用这样的习惯, 以 DN××表示的即为公制(B 系列),以英寸表 示的即表示英制(A 系列)。但根据目前实际情况,
后一种情况,即“以英寸表示公称通径时,一般
代表英制系列(准确了。目前较为流行的做法是。 不论公制英制均以 DN××表示。因此,凡以 DN ××表示通径而又未指出 A 系列、B 系列的,必
国使用上的习惯,某种公称通径(如 DN100)所
b型防水柔性套管标准尺寸
B型柔性防水套管适用于有地震设防要求的地区,管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构(建)筑物。
那么这种防水套管的尺寸一般是多少呢?
一般在做有防水要求或管道安装处有防震、便于拆卸等要求的水池时(如:与水池连接时,给水泵的进水管的套管),就要用到02S404B型柔性防水套管。
02S404B型柔性防水套管广泛用于建筑、化工、石油、自来水厂、污水处理、核电工程等单位。
说明:
1、当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵,做法见02S404国家标准图集“柔性防水套管(B型)安装图”;
2、套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(D5)大200,而且必须将套管一次浇固于墙内;
3、穿管处混凝土墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+200;
4、套管的重量以L=300计算,如墙厚大于300时,应另行计算;
5、柔性防水套管用于与腐蚀性介质接触时,设计人员应根据介质性质及防腐要求,另行选择适用的耐腐蚀材料,比如:316L不锈钢材质等。
以上就是B型柔性防水套管尺寸的相关内容,希望对您有所帮助!。
柔性防水套管尺寸标记说明
柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
套管穿墙处之墙壁,如遇非混凝土墙壁时应改用混凝土墙壁,共浇注混凝土范围应比翼环直径大200mm,而且必须将套管一次浇固于墙内。
表中DN尺寸和墙厚尺寸可根据用户需要生产,定货时请注明通径、管外径、墙厚。
我们通常所说的DN是代表公称通径也就是型号,例如DN100的柔性防水套管。
对照02s404图集尺寸那就是穿管内径为100mm,内径100mm的钢管厚度按照规定为4mm厚,所以管外径为108mm,然后要穿进防水套管里面,如果压盖的内径为108mm的情况下穿管将比较困难,所以压盖的内径要与要比管外径大几毫米,所以压盖的内径规定为114mm。
防水套管的直径可分为外径、内径、公称直径,管材为无缝钢管的管子的外径用字母D来表示,其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管,壁厚为5MM,用D108*5表示,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示,在设计图纸中一般采用公称直径来表示,公称直径是为了设计制造和维修的方便人为地规定的一种标准,也较公称通径,是防水套管的规格名称。
管子的公称直径和其内径、外径都不相等。
公称直径是接近于内径,但是又不等于内径的一种防水套管直径的规格名称,在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸,公称直径采用符号DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚。
河南中天管道配件有限公司是一家专注于管道配件产品研究,生产以及销售为一体的企业。
本公司主要产品有各种型号的防水套管、双法兰传力接头、柔性防水套管等各种管道配件。
产品广泛用于给水排水、污水处理厂、电力冶金、城建、石油化工、环保等大中型企业。
怎样选择柔性防水套管
怎样选择柔性防水套管柔性防水套管是一种常见的管道保护装置,可防止管道遭受外部物体的破坏,同时也可以保护管道内部的电线和电缆。
但是市场上的柔性防水套管种类繁多,品质良莠不齐,如何选购一款适合自己的柔性防水套管,不仅涉及到安全和效率的问题,也关系到成本和选购的难度。
本文将从材质、规格、防水性和实用性等方面介绍怎样选择柔性防水套管。
材质柔性防水套管的材质是决定其质量和用途的重要因素。
通常情况下,柔性防水套管的材质主要有塑料、橡胶、硅胶、金属等多种。
选择适合的材质很大程度上取决于管道的环境和运行条件。
如在高温和腐蚀较严重的环境中,应优先选择金属材质;在较寒冷的环境中,应选择具有良好耐寒性能的橡胶制品。
规格柔性防水套管的规格一般分为内径和长度两个参数。
其中,内径等于管子直径加上电线或电缆直径的两倍,长度为管道长度加上弯曲和回弯所需长度的总和。
在选购柔性防水套管时需要精确测量这两个参数,以保证套管与管道匹配,不仅不影响使用,还能更好地发挥保护作用。
防水性柔性防水套管的最基本功能就是防水。
在选择时,需要考虑管道所处的环境是否潮湿或有水汽,以确保柔性防水套管的防水性能。
一般来说,采用防水性能好的硅胶材质套管会更加稳妥。
另外,选购柔性防水套管时还需要留意它的防水等级。
建议选择防水等级达到IP67或更高的柔性防水套管,以确保在恶劣环境中电线和电缆的安全。
实用性柔性防水套管的选购还要综合考虑其实用性。
实用性包括管道使用环境、柔性防水套管的安装和维护难度、成本等。
此外还包括套管的柔性和可塑性。
在挑选柔性防水套管时,可以考虑一些细节问题,如是否容易安装、是否难以清洁、是否容易老化,这些问题都有可能影响管道的使用寿命。
小结以上是关于选购柔性防水套管的一些建议。
寻找高品质、高实用性、高性价比的柔性防水套管是一个不容易的过程。
建议在购买前综合考虑以上几个因素,以确保选购到符合自己使用要求的保护管路设备。
柔性套管规格型号表
柔性套管规格型号表
柔性套管规格型号为DN15mm—DN3200mm。
1、柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件。
管件(Pipe fitting)是管道系统中起连接、控制、变向、分流、密封、支撑等作用的零部件的统称。
用于管路密封的管件:垫片、生料带、线麻,法兰盲板,管堵,盲板、封头、焊接堵头。
2、利用套管的紧定螺丝及法兰对橡胶密封圈进行挤压变形,而达到防水的目地。
紧定螺丝专供固定机件相对位置用的一种螺钉。
使用时,把紧定螺钉旋入待固定的机件的螺孔中,以螺钉的末端紧压在另一机件的表面上,即使前一机件固定在后一机件上。
开槽和内六角紧定螺钉用于钉头不允许外露的机件上,方头紧定螺钉适用于钉头允许
外露的机件上。
3、柔性套管传动齿与齿间是线接触,因此,接触面积小,单位接触压力高。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物,它的尺寸有很多,因此消费者在进行购买的时候会比较的难以进行判断。
下面,就具体的确定管件尺寸大小的方法给大家分享一下,以便大家进行参考。
柔性防水套管标准长度是300mm。
但实际施工环境比较复杂,不同的施工环境需要不同的柔性防水套管的长度,一般套管长度都是根据墙体厚度来决定的。
1.根据防水套管02S404图集上的尺寸表可以选择对应的柔性防水套管型号尺寸。
2、柔性防水套管的尺寸有很多种从DN25到DN3000以上都有,尺寸的型号可根据工程使用情况而定,柔性防水套管的长度一般是300mm。
3、柔性防水套管分为压盖内径、套管内径还有穿管外径和内径等几个方面。
我们通常所说的DN是代表公称通径也就是型号,做法见02S404国家标准图集。
4、套管穿墙之墙壁,如遇非混凝土墙壁时应改用混凝土墙壁,需大于200mm,而且必须将套管浇固于墙内。
穿管处之混凝土墙处应不小于300mm 否则应使墙壁一边加厚或两边加厚。
加厚部分的直径最小应比翼环直径
200mm。
5、柔性防水套管套管的重量以L=300计算。
柔性防水套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇筑范围应比翼环直径大200,而且必须将套管一次浇筑于内墙。
以上就是河南中天管道配件有限公司分享的全部内容,希望对大家有所帮助。
该公司是生产经营管道配件的企业,主要产品有各种型号的橡胶接头、防水套管、伸缩器、补偿器、耐油橡胶接头、双法兰传力接头、异径橡胶接头、风道补偿器、柔性防水套管、马钢制柔性卡箍、橡胶软接头、橡胶止回阀、过滤器、堵漏器、平焊法兰等各种管道配件。
