汽车风窗玻璃刮水器、洗涤器系统的性能
汽车雨刮器质量及检测要求-2023标准

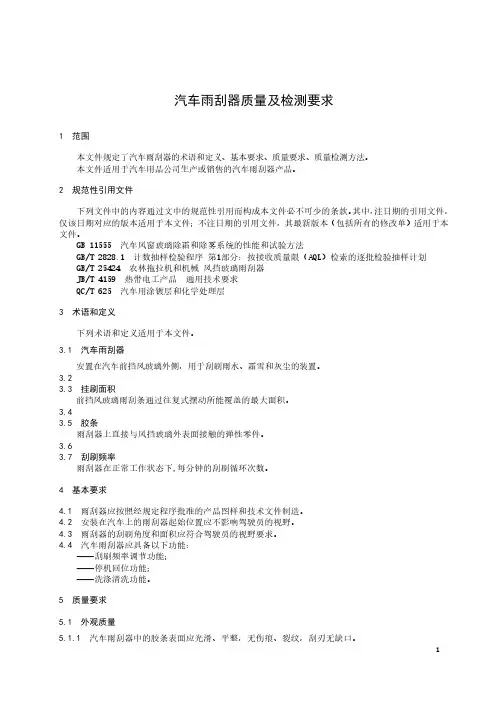

汽车雨刮器质量及检测要求1范围本文件规定了汽车雨刮器的术语和定义、基本要求、质量要求、质量检测方法。
本文件适用于汽车用品公司生产或销售的汽车雨刮器产品。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB11555汽车风窗玻璃除霜和除雾系统的性能和试验方法GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T25424农林拖拉机和机械风挡玻璃雨刮器JB/T4159热带电工产品通用技术要求QC/T625汽车用涂镀层和化学处理层3术语和定义下列术语和定义适用于本文件。
3.1汽车雨刮器安置在汽车前挡风玻璃外侧，用于刮刷雨水、霜雪和灰尘的装置。
3.23.3挂刷面积前挡风玻璃雨刮条通过往复式摆动所能覆盖的最大面积。
3.43.5胶条雨刮器上直接与风挡玻璃外表面接触的弹性零件。
3.63.7刮刷频率雨刮器在正常工作状态下,每分钟的刮刷循环次数。
4基本要求4.1雨刮器应按照经规定程序批准的产品图样和技术文件制造。
4.2安装在汽车上的雨刮器起始位置应不影响驾驶员的视野。
4.3雨刮器的刮刷角度和面积应符合驾驶员的视野要求。
4.4汽车雨刮器应具备以下功能：——刮刷频率调节功能；——停机回位功能；——洗涤清洗功能。
5质量要求5.1外观质量5.1.1汽车雨刮器中的胶条表面应光滑、平整，无伤痕、裂纹，刮刃无缺口。
15.1.2汽车雨刮器金属件油漆层、塑料喷涂层应均匀，无气泡、堆积、流挂现象。
5.1.3刮杆、刮片外露表面应无炫目现象。
5.1.4雨刮器金属件应具有防腐蚀性能,在寿命期内应无锈蚀现象。
5.1.5电镀部分应镀层均匀,无露出底基、裂纹等缺陷。
5.2尺寸偏差汽车雨刮器实际尺寸与标示尺寸相符，允许偏差为±5%。
5.3装配质量5.3.1汽车雨刮器结构连接器与刮杆的连接、胶条的配合应紧固可靠，拆装方便，在使用过程中不出现松动和明显变形。
汽车结构与拆装项目22 刮水器和洗涤器
课题二 刮水器和洗涤器主要零部件的拆装
一、作业需要的工具、设备和材料的准备 （1）卡罗拉轿车专用工具一套，工具车，工具架，工作台； （2）卡罗拉整车一辆； （4）卡罗拉轿车维修手册。
二、作业前的准备
（1）清理工位； （2）将工具车，工具架，工作台摆放到位； （3）在维修手册中查找相关资料及操作标 准。
野。 • 现代汽车均使用电动机驱动刮水器，这样可以保持一定速度摆动，不受发动机转速
与负荷变动的影响，且可以随驾驶员的需要及雨势大小调整动作速度。 • 2．风窗刮水器的组成 • 刮水器的组成如图所示，电动刮水器主要由直流电动机、涡轮箱、曲柄、连杆、摆
杆、摆臂和刮水片等组成。一般电动机和涡杆箱结合成一体组成刮水器电机总成。 曲柄、连杆和摆杆等杆件可以把涡轮的旋转运动转变为摆臂的往复摆动，使摆臂上 的刮水片实现刮水动作。
项目二十二 刮水器和洗涤器
教学目标：
• 1．能说出刮水器的作用与组成； • 2．能说出洗涤器的作用与组成； • 3．能运用正确手法更换雨刮胶条； • 4．能规范安全的就车拆装雨刮电机； • 5．能规பைடு நூலகம்安全的就车拆装洗涤系统。
课题一 刮水器和洗涤器的结构与工作原理
• 一、风窗刮水器 • 1．风窗刮水器的作用 • 刮水器的作用是用来清除风窗玻璃上的雨水、雪或尘土，以确保驾驶员有良好的视
三、加注制冷剂
（1）抽完真空后，将注入阀连接在制冷剂 罐上。 （2）将高、低压压力表的中间注入软管安 装在注入阀接口上，顺时针拧紧注入阀手柄， 使阀上的顶针将制冷罐顶开一个小孔。逆时 针旋松注入阀手柄，退出顶针，使制冷剂进 人中间注入软管。如一罐用完，再用第2、3 罐时，仍应先关闭压力表的手动阀，重新顶 开罐孔，中间注入软管在表头处拧松，以排 出管内空气。 （3）拧松连接高、低压压力表中心接头的 注入软管螺母，如看到白色制冷剂气体外溢， 或听到嘶嘶声，说明注入软管中的空气已排 出，可以拧紧该螺母。 （4）旋开高压表侧手动阀，将制冷剂罐倒 立，使制冷剂以液态注入制冷系统。在充注 时不得起动发动机和打开空调，以防制冷剂 倒灌，如图所示。 （5）旋开低压侧手动阀，使制冷剂以气态 形式通过低压侧注入。此时要防止液态注人， 以免造成液击现象，损坏压缩机。
汽车维护任务4.4 雨刮器和风窗玻璃洗涤器的维护---相关知识
璃和刮片上，增加刮刷时的摩擦力。同时，若“刮舌”表面附着大量灰 尘，还会降低其弹性，影响使用寿命。当车窗玻璃干燥或有积雪、冰块 、泥浆块等障碍物时，如果使用雨刮水器，会损坏刮水器片、雨刮马达 和玻璃等。
一、雨刮器的结构
雨刮器有气压式、电动式等，但多数采用电动式。电动机旋转，带 动蜗杆蜗轮减速机构，使与蜗轮轴相连的摇臂带着两侧拉杆做往复运动 ，拉杆则通过摆杆带着左、右雨刷架（如图所示）作往复摆动，安装在 雨刷架上的橡皮雨刷刷去风窗玻璃上的雨水、雪和灰尘。
4.冬季使用雨刮器时，若其刮片被冰冻住或被雪团卡住，应立即关闭开 关，清除冰块、雪团后方可继续使用。
5.不要随意分解电机。
刮水电动机按其磁场结构来分，有线绕式和永磁式两种。后者具有 体积小、重量轻、构造简单等优点，因此目前在国内外汽车上被广泛采 用。刮水电动机一般有高、低两种工作速度。
二、风窗玻璃洗涤器的构造
为了及时消除风窗玻璃上的尘土和污物，使驾驶员有良好的视线，汽车上还 装有风窗玻璃洗涤器。如桑塔纳轿车的风窗玻璃洗涤器结构，由储液箱、洗涤 泵、软管与喷嘴等组成。储液箱由塑料制成，其内装有 1.注意刮片不可用汽油清洗和浸泡，否则会造成刮片变形。
2.检查雨刮器工作情况时，应先用水润湿挡风玻璃 ，否则会刮伤玻璃、 损伤刮片，甚至烧坏电动机。打开雨刮开关后，应注意电动机有无异响 ，如雨刮器电机响而雨刮不转动，应立即关闭雨刮开关，以防烧坏雨刮 器电机。
3.在关闭雨刮开关后，雨刮器刮片应回到挡风玻璃下侧位置 。如果不能 停在下侧，应加以调整。调整时转动自动停止器的盖，顺时针转动停止 位置缩短，逆时针转动则停止位置延长。
汽车车身结构-汽车风窗刮水器与洗涤器
1.汽车风窗刮水器
1.1 刮水器的类型
按刮水器在不用时，刮臂与刮片不同的停置方式分类：
(1)自动复位外露式。 (2)自动降位外露式。 (3)自动复位凹入式。 (4)自动降位凹入式。 (5)隐蔽式。 (6)隐藏式。
2)按刮刷型式分类 • 同向刮刷式 • 反向刮刷式 • 交叉刮刷式 • 单片、双片、三片式
风窗刮水器和洗涤器
学习目标
1.能够正确描述汽车风窗刮水器的结构、类型。 2.能够正确描述刮片和刮臂的结构。 3.能够正确描述刮水电机的结构及工作原理 4.能够检查和更换刮水器。 5.能够正确描述风窗洗涤器的结构与工作原理。
汽车风窗刮水器用于刮掉附于风窗玻璃 上的雨雪、泥土、尘埃以及其他污物。
现代汽车均使用电动机驱动刮水器，这样可以保持一定速度摆动， 不受发动机转速与负荷变动的影响，且可以随驾驶人需要，视雨 势大小调整动作速度。 电动刮水器更可以做每秒一次至30秒一次间歇动作的变速调整 。
2.2风窗洗涤器的结构 汽车风窗玻璃清洗液的加注
找到玻璃清洗液储液壶，打开储液壶的加注口盖子， 把汽车风窗玻璃清洗液加满，然后扣上盖子即可。
3.检查或更换刮水器
2.2风窗洗涤器的结构
刮水片一般1～2年更换一次。有两种更换 方式：最常见的是更换刮水片总成，也有人只更换刮 水片中的橡胶条，这种方法稍微麻烦一点。
3.2 调整喷射角度
• 洗涤液喷射方向可通过将喷嘴的喷孔上下、左右 移动进行调整．如果有两个喷射孔时，可将一侧 调整喷射于刮片动作范围（上下宽度）下端以上1 ／3处，剩下的喷射孔对准2／3的位置。
3.3 更换刮水片
步骤一：拆原厂的雨刷器……要按住下面那个卡子！移出
3.3 更换刮水片
步骤二：从一边取下原车的雨刷器，但千万要小心摇臂弹回来， 别把前风档砸坏 。
汽车辅助电器电动刮水器及洗涤器PPT课件
2、控制电路
(1)慢速刮水：I档，接B1 (2)快速刮水： II档，接B2
2控制电路
(3)自动回位：0档，电枢电流经5、9搭铁。至最低端时电 机短路，不转。
自动回位原理
• 把刮水器开关拉到“Ⅰ”档时，电流从蓄电池的正 极→电源开关→熔断丝→电刷B2→电枢绕组→电刷 B1→刮水器“Ⅰ”档→搭铁。刮水器电动机低速运 转。
元件位置图
1、奥迪车前门锁执行元件
2、奥迪车门锁电路图
3、福特汽车采用的密码锁
3、福特车采用的密码锁电路
• 锁车时：同时键 入“7-8”和“9-0” 键，控制模块中 的锁止触头1闭 合。
• 开锁时：输入由 5个键组成的密 码后，控制模块 中的触点5闭合， 然后再键入“34”键，使控制模 块中的解锁触点 3闭合
第五节 水箱冷却风扇
• 种类：
• 1、采用主扇 与副扇，有 高、低速控 制。主扇 与 副扇通过皮 带连接。
• 2、采用两个 风扇。
• 3、由水温和 空调系统控 制。
普桑水箱风扇电路
• 1、水温95℃时， 温控开关95℃触 点闭合。
• 2、水温105℃时， 温控开关105℃触 点闭合。
• 3、当按下空调开 关，空调继电器 的触点1闭合。
一、电动车窗 组成：主控开关、分控开关、升降器。 种类：绳轮式和交叉臂式。 等点：升降器电机一般采用永磁式电机。
奥迪轿车采用的绳轮式升降器
交叉臂式升降器
主控开关
1、主控开关控制电路
2、分控开关控制电路
电磁式升降电机
三、电动后视镜
后视镜电路图
• 以调左后视镜为例 • 1、逆时针转动 • （或向左拨动） • 触点D1、E1闭合 • （1）若要向上调： • 向上搬动开关， • 触点A1、B1闭合 • （2）若要向右调： • 向右搬动开关， • 触点A2、C2闭合
6项目六__风窗刮水器和洗涤器的构造与维修
路漫漫其修远兮, 吾将上下刮水器和洗涤器的构造与维修
任务一 风窗刮水器和洗涤器的认识
❖ 一、风窗刮水器和洗涤器的作用
❖ 风窗刮水器的作用是用来清除风窗玻璃上的雨水、雪或尘 土，以确保驾驶人有良好的视野。在行驶中，由于泥土的 飞溅或其他原因污染风窗玻璃，所以风窗刮水器还设有洗 涤装置。有些轿车还装备有前照灯冲洗系统。风窗刮水器 和洗涤器系统在车上的布置如图6-1所示。
❖ ②电动风窗刮水器自动复位原理。铜环式风窗刮水器自动复 位控制电路及自动复位装置结构如图6-8所示。风窗刮水器 的开关有三个挡位，它可以控制风窗刮水器的速度和自动复 位。四个接线柱分别接复位装置、电动机低速电刷、搭铁、 电动机高速电刷。0挡为复位挡，Ⅰ挡为低速挡，Ⅱ挡为高 速挡。复位装置在减速蜗轮（由塑料或尼龙材料制成）上， 嵌有铜环。此铜环分为两部分，其中一部分铜环与电动机外 壳相连（为搭铁）。触点臂用磷铜片或其他弹性材料制成， 其一端分别铆有两个触点。由于触点臂具有一定的弹性，因
路漫漫其修远兮, 吾将上下而求索
项目六 风窗刮水器和洗涤器的构造与维修
❖ 6．柔性风窗刮水器的结构及工作原理
❖ 图6-10为新型柔性齿条传动风窗刮水器，这种风窗刮水 器与一般拉杆传动式风窗刮水器相比，具有体积小、噪声 低等优点，而且可将风窗刮水电动机总成安装在空间较大 的地方，便于维修。
❖ 电动机驱动的涡轮轴上有一个曲柄销，它驱动连杆机构， 而连杆和一个装在硬管里的柔性齿条连接，因此，在连杆 运转时，齿条则会作往复运动，齿条的往复运动带动齿轮 箱中的小齿轮往复运动，从而驱动刮水片往复运动。
路漫漫其修远兮, 吾将上下而求索
项目六 风窗刮水器和洗涤器的构造与维修
汽车用品检测项目
25
汽车转向盘
外观
QC/T563-1999
耐热试验
汽车转向盘
耐寒试验
冷热交变试验
耐熔剂试验
轴向力试验
转向扭力试验
表面硬度
摩擦试验
老化试验
26
汽车制动踏板
外观
Q/JX05066-1996
运动件性能
五十铃N系列载货汽车制动（离合器、油门）踏板支架总成技术条件
耐腐蚀
运动强度
破坏强度
变形量要求
VOC挥发性有机物
禁用物质
TVOC 总碳
德标VDA 277 大众PV3341 通用TSINT-002 奇瑞 Q/SOR04.098-2004 沃尔沃VCS 1027.2749
气味
大众PV3900，奇瑞Q/SOR.04.103-2004 通用GME60276福特BO131-01丰田TSM0505G 马自达MES CF 055A，长城 Q/CCJT001沃尔沃VCS 1027，2729
外观
QC/T44-1997
耐温性
汽车风窗玻璃电动刮水器技术条件
刮刷频率
自动回位
刮杆对刮片压紧力
噪声
制动性
刮刷效果
表面光泽度
耐腐蚀性
耐久性
4
洗涤器
风窗玻璃洗涤器系统
GB15085-1994
排出压力和排量
汽车风窗玻璃刮水器、洗涤器的性能要求和试验方法
喷射性
QC/T246-1997
洗涤器强度
汽车风窗玻璃电动洗涤器技术条件
玻璃下降量
运动平行度
操作强度
静强度
耐久性
耐腐蚀性
耐振性
7
水暖式暖风装置
结构与外观
汽车风窗刮水洗涤系统-雨刮设计-长城
1922年 卡迪拉克产量超过 20,000辆。它的成功一部分就是 因为其配备的标准风挡刮水器。
一、系统总述
前风窗刮水器类型
刮水器按驱动方式可分为机械式、真空式、气压式、 液压式和电动式。现代汽车一般采用电动刮水器 其优 点是结构简单、控制方便。
一、系统总述
按刮臂总成数量
单刮臂
双刮臂
三刮臂
一、系统总述
凸轮开关
一、系统总述
后风窗刮水器： 后雨刮器没有专门的四连杆机构，只在电
电器
动机上附加一个紧凑的转换机构，将旋转变为
后刮水器
摆动。
M11后刮系统示意图
6
一、系统总述
风窗洗涤系统 洗涤系统的组成：
储液罐
输水管 喷嘴
洗涤泵
一、系统总述
洗涤泵是洗涤系统的核心组 成部分。它由永磁直流电机和离 心式叶片泵构成一个小总成，一 般安装在储液罐上，前后风窗的 洗涤泵可以共用，通过电机的正 反转来实现。泵的喷射压力约为 70—88KPa，其连续工作时间一 般不超过1min。
刮片的固定结构和 固定方法应当保证 能够从风挡玻璃外 表面拆下刮片以便 于手动清洁。
美国国家标准
高频≮45次／min， 低频≮20次／min， 高低频之差： ≮15次／min
此项空白
二、性能与技术要求
高低温试验
刮水器在-40℃—80℃ 温度条件下应能正常工 作,金属件的油漆层和 塑料喷涂层应无皱缩和 起层现象。
四、工作原理
刮水洗涤的操控解析
0.停止 1.间歇刮水 2.慢速刮水 3.快速刮水 4.点动刮水 5. 清洗
四、工作原理
四、工作原理
低速档控制
把组合开关的刮水手柄打到“Ⅰ”档，电流从蓄电池
风窗刮水、清洗和除霜装置
实训项目6.3 后窗除霜 装置故障的诊断与检修
• 3．诊断与排除 • （ 3 ）检查所在线路及插接件是否断路或松脱 . 将后 窗除霜器（电热丝）两侧的两个插头拔下，打开点 火开关，用万用表测两个插头间的电压应为12V左右。 如无电压，应进一步检查搭铁线及火线是否有断路 或接触不良（用万用表测电阻即可）；如有12V左右 电压，进行下一步。 • （4）检查除霜器加热丝.一个人在后窗外用手电 筒逐行缓慢照射加热丝，另一个人在车内仔细观察 加热丝。如发现加热丝的某处充分辉亮，则该处为 断路处，应用专用加热丝修理工具修理。
步骤三：实车分析故障原因
• 要求：1、小组合作进行故障分析； • 2、填写故障分析报告； • 3、汇报分析结果，确定故障部位及 原因。
步骤四：排除故障现象
• 要求：各小组在老师的指导下，严格按 照操作规范，合作排除故障。
步骤五：评分与总结
• 1、各组学习小结与体会； • 2、教师对各组学习情况进行评分并总结。
6、检修方法
A、刮水器故障及排除
（2）刮片停位不当 • 刮片停位不当的原因有：传动机构磨损或变形、停转 时机装置有故障。应先检查传动机构，排除故障；然 后拆下停转时机装置作进一步检查。
• （3）刮片颤振 • 造成刮片颤振的原因有：风窗玻璃脏污、刮片对玻璃 倾角不良、刮片老化、传动机构故障。应逐一检查， 排除故障。
4 5 6 7
实训项目2 风 窗清洗 系统故障的诊 断与检修
• （2） 清洗系 统不能 正常动 作的故 障诊断 流程
实训项目6.3 后窗除霜 装置故障的诊断与检修
• • • • 一、目标 掌握汽车后窗除霜装置的故障诊断与检修。 二、仪器与工具 汽车线束后窗除霜装置、汽车线束后窗除霜装置电路 图、万用表等。 三、内容 1．故障现象 除霜器不除霜；除霜器有时工作有时不工作。 2．故障原因 熔断器或控制线路断路；加热丝或开关损坏；控 制线路不良。
汽车辅助电器设备(电动刮水器)(常用版)
汽车辅助电器设备(电动刮水器)（常用版）(可以直接使用，可编辑完整版资料，欢迎下载）汽车辅助电器设备(电动刮水器)模块化教学校本教材上海交通职业技术学院汽车工程系·汽车运用技术教研室汽车辅助电器设备学习目标：1.知道汽车各种辅助电器设备结构组成及正确使用。
2.会结合电路图正确诊断排除各种辅助电器设备系统的故障。
一、电动刮水器（一）电动刮水器的功能为了保证汽车在雨天或雪天时有良好的视线，确保行车安全，在汽车挡风玻璃装有刮水器。
一般汽车的前风窗上装有两个刮水片，有些汽车后窗也装有一个刮水片，有些高级轿车的前大灯上也装有刮水片。
刮水器的作用：清扫风窗玻璃上的雨水、雪或尘土，保证汽车在雨天或雪天时，驾驶员有良好的视线，确保行驶安全。
汽车上采用的刮水器根据其动力不同分为真空式、气动式和电动式三种。
目前在汽车上广泛采用的电动刮水器。
普遍具有高速、低速及间歇三个工作档位，而且除了变速之外，还有自动回位的功能（二）电动刮水器的基本结构与工作原理1．电动风窗刮水器的组成电动风窗刮水器主要是由直流电动机、蜗轮箱、曲柄、连杆、摆杆、刮（水）片等组成。
2．电动风窗刮水器的工作原理电动机轴端的蜗杆驱动涡轮4，涡轮4带动摇臂6旋转，摇臂6使拉杆往7复运动，从而带动刮水片左右摆动。
电动机电流由车辆电源供应，永磁式刮水器电动机具有体积小、重量轻、结构简单等优点，因此目前在国内外汽车广泛应用。
永磁式刮水器电动机的磁场由永久磁铁提供。
3 永磁式刮水器电动机的变速原理永磁式刮水器电动机的磁场由永久磁铁提供。
利用三个电刷来改变正负电刷之间串联的线圈数，实现变速。
永磁电动机工作时，在电枢内同时产生反电动势，其方向与电枢电流的方向相反。
要使电动机旋转，外加电压必须克服反电动势的作用。
当电动机转速升高时，反电动势增加，只有当外加电压等于反电动势时，电枢的转速才能稳定。
（三）．永磁式刮水器的自动复位与制动为了不影响驾驶员的视线，要求刮水器片自动复位，不管在什么时候切断电源，刮水器的橡皮刷都能自动在风窗玻璃的下部。
GB150851994汽车风窗玻璃刮水器洗涤器的性能要求及试验方法
GB150851994汽车风窗玻璃刮水器洗涤器的性能要求及试验方法汽车风窗玻璃刮水器、洗涤器的性能要求及试验方法GB 15085—94 Motor vehicles—Windshield wipers and washer systems—Performance requirements and test methods1 主题内容与适用范畴本标准规定了汽车风窗玻璃刮水器、洗涤器的性能要求和试验方法。
类汽车。
本标准适用于M12 引用标准GB 11555汽车风窗玻璃除霜系统的性能要求及试验方法3术语3．1刮水器刮片装有刮水胶条用以刮刷风窗玻璃外表面的部件。
3．2 刮水器刮刷面积刮水器刮片刷过的风窗玻璃外表面上的面积3．3 喷嘴将洗涤液引向风窗玻璃外表面的器件。
喷嘴方向是可调的。
3．4 喷射性在洗涤器系统正常工作情形下喷嘴喷射洗涤液至风窗玻璃目标位置上的能力。
3．5 洗涤液硬度低于205g/t的水并加入适量商用添加剂的水溶液。
3．6 目标位置由汽车制造厂家规定的，洗涤液喷射到风窗玻璃外表面上的位置。
4 性能要求每辆汽车均须装备刮水器和洗涤器4．1 风窗玻璃刮水器系统4．1．1 刮水器的刮刷面积应覆盖A区域的98％以上，B区域的80％以上。
A、B区域按GB 11555中第5章有关规定进行确定。
4．1．2 刮水器系统至少应具备两种刮刷频率。
高频必须不小于45次／min，低频不得小于20次／min，且高频与低频之差应不小于15次／min（刮水器工作时刮片的一个往返运动为一次）。
4．1．3 刮水器关闭时，刮片应自动返回至其初始位置。
4．1．4 刮水器工作时能承担15s的外力阻挡负荷，之后所有部件仍能工作。
4．1．5 刮水器系统在外界温度－18±3℃的干燥风窗上应能连续工作2min。
对刮刷面积不作特定要求。
4．2 风窗玻璃洗涤器系统4．2．1 洗涤器应有能力在常温下供给足够的液体，将占A区域60％以上的面积清洗洁净。
汽车风窗刮水洗涤系统-雨刮设计-长城
三、系统构成与功能描述
✓ 联动机构
联动机构分为钢索式 和连杆式，现在大多应用 连杆机构，连杆机构效率 约为80～90％，刮刷角度 在110度范围内，而且构造 简单，无噪声，耐用，成 本低，所以被广泛采用。
四连杆机构
三、系统构成与功能描述
✓ 雨刮臂
雨刮臂由刮臂头部、刮片弹簧、刮杆和夹持架构成。 刮臂对刮片的压紧力要求：平刮时每厘米刮片压力为 0.09～0.13N，曲刮时为0.12～0.16N
三、系统构成与功能描述
雨刮片真正的功能？
不就是将 玻璃上的
水刮 干净吗？
三、系统构成与功能描述
其实它真正的功能是将玻璃表面的雨水抹平形成均一的水 膜层，使光线顺利穿过，不会产生折射和弯曲变形。
这才是真 正的作用
◆ 系统总述 ◆ 性能与技术要求 ◆ 系统构成与功能描述 ◆ 工作原理 ◆ 系统设计与开发 ◆ 系统发展方向
◆ 系统总述 ◆ 性能与技术要求 ◆ 系统构成与功能描述 ◆ 工作原理 ◆ 系统设计与开发 ◆ 系统发展方向
五、系统设计与开发
一、产品设计流程 二、产品运动校核 三、制造工艺流程 四、设计开发案例
五、系统设计与开发—产品设计流程
项
标杆车型分析
目
平台化产品对比
启
动
竞争车型分析
模具制造
数模冻结
选型匹配 分析
选型方案 确定
方案评 审
设计评 审
产品设计 开发
确定供应 商
样件验 证
ET\ PT
SOP
五、系统设计与开发—产品运动校核
刮
风窗玻璃 刮 水 器 法 规 要
水
及周边件 系 统 数 求 及 约
数模
模
汽车洗涤器设计规范
XXXXXX有限公司汽车洗涤器设计规范编制:校对:审核:批准:2015-01-15发布 2015-01-15实施XXXXXX有限公司发布1 适用范围本规范适用于M1，N1类汽车洗涤器的设计2 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
QC/T 246－1997 汽车风窗玻璃电动洗涤器技术条件。
GB 15085—2003 汽车风窗玻璃刮水器、洗涤器的性能要求及试验方法。
3 术语3.1洗涤器水壶用于盛装洗涤液的容器。
3.2 喷嘴将洗涤器液引向风窗玻璃外表面的器件，喷嘴方向可调。
3.3 喷射性在洗涤器系统正常工作情况下喷嘴喷射洗涤液至风窗玻璃目标位置上的能力。
4 内容4.1结构设计的设计输入喷嘴以及洗涤器的安装位置、安装空间。
4.2系统的组成及各部件性能要求：4.2.1喷嘴：喷嘴结构组成：部件名称结构形式功能及要求材料说明喷嘴体分体式喷嘴上体1、要有足够的强度。
2、造型要与整个车身相协调POM1、喷嘴上下体采用超声波焊接或者塑料胶粘贴。
2、喷嘴要有较好的密封性能。
3、不能发生堵塞现象。
喷嘴下体1、用于固定整个喷嘴，目前喷嘴下体一般采用卡接式结构。
2、喷嘴下体应有足够的强度，并且具备耐热、防紫外线、老化功能。
整体式具备足够的强度，耐热、防紫外线、老化功能。
密封性能良好。
目前所使用的喷雾式喷嘴就采用的整体式。
喷嘴芯铜制小球目前XXXXXX所用车型的喷嘴的喷射角度小于15度。
铜喷射方向可调压装塑料芯POM喷射方向不可调限位夹根据角度调整范围而定一般喷嘴喷射角度的调整范围为-30-30度。
POM密封垫片根据喷嘴的造型而定1、垫片厚度范围为0.5-2mm。
2、垫片质地应比较软。
氯丁橡胶/EPDM橡胶喷嘴喷射角度的确定：1 喷嘴体 2 喷嘴芯3限位夹4垫片4喷嘴的喷射角度由喷嘴的安装位置，洗涤器水壶的位置以及要求达到的喷射面积所确定。
国家调整汽车新产品40项强制性检验项目
国家调整汽车新产品４０项强制性检验项目国家调整汽车新产品４０项强制性检验项目国家机械局近期调整了汽车新产品强制检验项目。
汽车新产品实施４０项强制性检验项目与原实施的３４项强制性检验项目对照如下：─────────────────────────────────────序号 40项强制性检验项目标准依据─────────────────────────────────────1 汽车驾驶员前方视野要求及测量方法 GB11562-942 汽车后视镜的性能和安装要求 GB15084-943 汽车操纵件，指示器及信号装置的标志 GB4094-944 汽车护轮板 GB7063-945 汽车用车速表 GB15082-946 轿车外部凸出物 GB11566-957 汽车制动系统结构，性能和试验方法 GB12676-998 汽车电喇叭的性能要求及试验方法 GB15742-957258-979 汽车结构一般要求侧翻稳定角 GB7258-97转向装置 GB7258-97燃油系统及排气管 GB7258-9710 汽车风窗玻璃除霜系统的性能要求及试验方法 GB11556-9411 汽车风窗玻璃除雾系统的性能要求及试验方法 GB11555-9412 汽车风窗玻璃刮水器，洗涤器的性能要求及试验方法 GB15085-9413 汽车及挂车外部照明和信号装置的安装规定 GB4785-98汽车及挂车照明与信号装置的一般要求 GB7258-97汽车及挂车前照灯光束照射位置及发光强度 GB7258-9714 汽车前照灯配光性能 GB4599-94道路机动车辆灯泡尺寸，光电性能要求 GB15766.1-9515 汽车前雾灯配光性能 GB4660-94道路机动车辆灯泡尺寸，光电性能要求 GB15766.1-9516 汽车和挂车前后位（侧）灯示廓灯和制动灯配光性能 GB5920-94道路机动车辆灯泡尺寸，光电性能要求 GB15766.1-9517 汽车倒车灯配光性能 GB15235-94道路机动车辆灯泡尺寸，光电性能要求 GB15766.1-9518 汽车和挂车转向信号灯配光性能 GB17509-98道路机动车辆灯泡尺寸，光电性能要求 GB15766.1-9519 汽车及挂车后雾灯配光性能 GB11554-9820 机动车回复反射器 GB11564-9821 乘员碰撞保护防止汽车转向机构对驾驶员伤害的规定 GB11557-98关于正面碰撞乘员保护的设计规则 GMVDR29422 汽车安全带安装固定点 GB14167-9323 汽车座椅系统强度要求及试验方法 GB15083-9424 汽车座椅头枕的性能要求和试验方法 GB11550-9425 汽车门锁及门铰链的性能要求和试验方法 GB15086-9426 汽车内饰材料的燃烧特性 GB8410-9427 汽车排放污染物限值及测试方法 GB14761-9928 汽车曲轴箱污染物排放 GB14761-9929 汽油机怠速污染物排放 GB14761-9930 汽油车燃油蒸发污染物排放 GB14761-9931 压燃式发动机和装用压燃式发动机的车辆排 GB3847-99气可见污染物限值及测试方法32 压燃式发动机和装用压燃式发动机的车辆排 GB17691-99气可见污染物限值及测试方法33 汽车加速行驶车外噪声测量方法 QC/T58-9334 车辆，机动船种由火花点火发动机驱动的装 GB14023-92置的无线电干扰特性的测量方法及允许值35 汽车外廓尺寸界限 GB1589-8936 汽车和挂车号牌板（架）及其位置 GB15741-9537 标记检查汽车标记 GB7258-97关于发布车辆识别代号（VIN）管理规则的通国机管（1999）知，关于实施VIN中有关问题处理意见通知 20号，机管 [1999]280号关于汽车产品必须使用安全玻璃的通知机械汽关于批准实施《汽车安全带产品鉴定程 [1995]645序和规则（1998）版的通知》机汽发[1998]037号关于中国汽车行业新车生产停止使用氟利昂机汽发物质（CFCs）的通知 [1997]099号38 车用汽油机排气污染物排放 GB1461.2-9339 汽车及挂车侧面及后下部防护装置要求 GB11567-9440 客车安全结构要求 GB13094-97──────────────────────────────────────────────────────────────────────────序号 34项强制性检验项目标准依据─────────────────────────────────────1 汽车驾驶员前方视野要求及测量方法 GB11562-942 汽车后视镜的性能和安装要求 GB15084-943 汽车操纵件，指示器及信号装置的标志 GB4094-944 汽车护轮板 GB7063-945 汽车用车速表 GB15082-946 轿车外部凸出物 GB11566-957 汽车制动系统结构，性能和试验方法 ZB/T24007-898 汽车电喇叭的性能要求及试验方法 GB15742-957258-979 汽车结构一般要求侧翻稳定角 GB7258-97转向装置 GB7258-97燃油系统及排气管 GB7258-9710 汽车风窗玻璃除霜系统的性能要求及试验方法 GB11556-9411 汽车风窗玻璃除雾系统的性能要求及试验方法 GB11555-9412 汽车风窗玻璃刮水器，洗涤器的性能要求及试验方法 GB15085-9413 汽车及挂车外部照明和信号装置，数量和光色 GB4785-98汽车及挂车照明与信号装置的一般要求 GB7258-97汽车及挂车前照灯光束照射位置及发光强度 GB7258-9714 汽车前照灯配光性能 GB4599-9415 汽车前雾灯配光性能 GB4660-9416 汽车和挂车前后位（侧）灯示廓灯和制动灯配光性能 GB5920-9417 汽车倒车灯配光性能 GB15235-9418 汽车及挂车转向信号灯配光性能 JB4131-851920 汽车及挂车用回复反射器技术条件 GB/T11564-892122 汽车安全带安装固定点 GB14167-9323 汽车座椅系统强度要求及试验方法 GB15083-9424 汽车座椅头枕的性能要求和试验方法 GB11550-9425 汽车门锁及门铰链的性能要求和试验方法 GB15086-9426 汽车内饰材料的燃烧特性 GB8410-9427 轻型汽车排气污染物的排放标准 GB14761.1-9328 汽车曲轴箱污染物排放 GB14761.4-9329 汽油机怠速污染物排放 GB14761.3-9330 汽油车燃油蒸发污染物排放 GB14761.6-9331 柴油车自由加速烟度排放标准 GB3847-993233 汽车加速行驶车外噪声限值 QC/T58-9334 车辆，机动船种由火花点火发动机驱动的装 GB14023-92置的无线电干扰特性的测量方法及允许值35 汽车外廓尺寸界限 GB1589-893637 汽车标记 GB7258-97制动软管总成技监局认发（1996）154号关于汽车产品必须使用安全玻璃的通知机械汽（1995）645号关于批准实施《汽车安全带产品鉴定程机汽产序和规则（1998）版的通知》 [1998]037号关于中国汽车行业新车生产停止使用氟利昂机汽发物质（CFCs）的通知 [1997]099号3839 汽车及挂车侧面及后下部防护装置要求 GB11567-9440 客车安全结构要求 GB13094-97。
风窗洗涤系统工作原理
风窗洗涤系统工作原理引言风窗洗涤系统是汽车上常见的一项功能，它可以在行驶中清洁车辆的前挡风玻璃和侧窗玻璃，以确保驾驶者的视野清晰，提高行车安全性。
这种系统的工作原理涉及到液体喷射、水压传递、电气控制和安全设计等多个方面。
本文将深入解析风窗洗涤系统的工作原理，并从分析其结构组成、流程控制、工作模式等方面展开讨论。
一、系统结构组成及流程介绍1.系统结构组成风窗洗涤系统的主要组成部分包括水箱、水泵、喷嘴、管路、控制开关和电气控制单元等。
水箱用于储存清洗液，水泵负责将清洗液输送到喷嘴处，喷嘴用来将清洗液喷洒到挡风玻璃和侧窗玻璃表面。
管路连接着水箱、水泵、喷嘴等各个部件，形成了液体输送的通道。
控制开关和电气控制单元用于控制系统的工作和停止。
2.流程介绍风窗洗涤系统的流程可以简单描述为：在系统处于工作状态时，当驾驶者按下操作开关时，电气控制单元会接收到信号，并启动水泵，此时水泵开始将水箱内的清洗液抽出，并通过管路输送到喷嘴处，喷嘴向挡风玻璃和侧窗玻璃喷洒清洗液，清洗液随即起到清洁玻璃表面的作用。
当使用者释放操作开关或者清洗液用尽时，系统将停止工作。
二、系统工作原理详解1.液体喷射液体喷射是风窗洗涤系统的核心工作原理之一。
当驾驶者操作洗涤系统时，电气控制单元将启动水泵，水泵开始工作，将水箱中的清洗液吸送到泵体内。
然后水泵产生的压力将清洗液推送至喷嘴处，喷嘴产生雾状的喷射液体，喷洒到挡风玻璃和侧窗玻璃上。
这种雾状喷射液体可以有效地清洁玻璃表面的灰尘和污垢。
2.水压传递风窗洗涤系统中水泵的作用十分重要，它通过抽取水箱中的清洗液，并产生一定的水压，将液体在管路中传递至喷嘴处。
水泵的工作速度和输送量决定了清洗液的喷洒效果。
在系统设计中，通常会考虑水泵的稳定性、压力调节和液体输送的流量等因素，以确保清洗效果。
3.电气控制风窗洗涤系统的操作需要依赖电气控制单元和操作开关。
电气控制单元负责接收操作开关的信号，并对水泵进行控制。
雨刮系统、玻璃洗涤系统的检验
（4）若雨刮器连杆有焦味，摇臂工作周期内有响 声，则对连杆加润滑油，严重时更换新件。
雨刮系统、玻璃洗涤系统的检验
三、 雨刮系统与玻璃洗涤系统的故障检修
2.玻璃洗涤系统的检修 检测电动洗涤器性能好坏时，可向储液罐中充入 洗涤液，合上开关，观察喷嘴喷出的液流是否有力、 喷射方向是否适当、电动液泵的接线是否正常。如不 正常，则检测电动机、喷嘴、连接管、储液罐及密封 装置的技术状况。
雨刮系统、玻璃洗涤系统的检验
三、 雨刮系统与玻璃洗涤系统的故障检修
1.雨刮系统的检修 （1）直接给雨刮电动机供电，观察雨刮电动机高、 低速运转是否正常。若不正常，则可能是电机内部短 路或烧损。 （2）若雨刮器间歇刮水不正常，则间歇继电器应 损坏，线路应有故障。
雨刮系统、玻璃洗涤系统的检验
三、 雨刮系统与玻璃洗涤系统的故障检修
雨刮系统、玻璃洗涤系统的检验
二、 洗涤液的选用
一般情况下，不可以用自来水来代替玻璃 水，因为自来水不具备润滑功能，清洗时雨 刮片与玻璃之间会产生较大的摩擦，会加快 雨刮片的磨损，还可能会刮花玻璃。
雨刮系统、玻璃洗涤系统的检验
三、 雨刮系统与玻璃洗涤系统的故障检修
汽车雨刮系统常见的故障有雨刮器不工作、 雨刮器速度不够、雨刮器的速度转换不正常 等。雨刮系统故障大多发生在雨刮器电动机、 雨刮器开关、间歇刮水继电器、电压继电器 的线路或熔丝上。
汽车ቤተ መጻሕፍቲ ባይዱ护与保养
雨刮系统、玻璃洗涤系统的检验
一、 雨刮片的更换与选用
雨刮片在工作几个循环后，关闭雨刮器，风窗 玻璃应是干净且均匀的，玻璃上无刮痕。若风窗玻 璃出现刮不均匀或不干净的现象，应更换雨刮片。 若雨刮片橡胶出现老化，外观异样，则及时更换， 如图10-49所示。若雨刮片表面附有油污，则用专用 洗涤液清洗。选用雨刮片时，应注意雨刮片的长度 是否符合要求，最好选用原车同等规格的雨刮片。
汽车电动雨刮工作原理
高速运转
车身电器系统 - 电动风窗刮水器及洗涤器
三、电动刮水器及洗涤器系统工作原理 刮水器传动原理
车身电器系统 - 电动风窗刮水器及洗涤器
三、电动刮水器及洗涤器系统工作原理 3. 电动刮水器系统的工作原理
点火开关信号
控
电 动 刮
制
操纵开关信号
电
水 器 执
脑
行
装
置
电动刮水器系统工作原理图
车身电器系统 - 电动风窗刮水器及洗涤器
间歇刮水
电容充电
丰田花冠刮水器和清洗器系统控制电路图
车身电器系统 - 电动风窗刮水器及洗涤器
四、电动刮水器及洗涤器系统控制电路
间歇刮水
三极管 集电极 与发射 极导通
电容放电
丰田花冠刮水器和清洗器系统控制电路图
车身电器系统 - 电动风窗刮水器及洗涤器
四、电动刮水器及洗涤器系统控制电路
间歇刮水
继电器 线圈 通电
电容放 电终了
丰田花冠刮水器和清洗器系统控制电路图
车身电器系统 - 电动风窗刮水器及洗涤器
四、电动刮水器及洗涤器系统控制电路
间歇刮水
继电器 常开触 点断开
三极管 集电极 与发射 极截止
继电器 线圈 断电
丰田花冠刮水器和清洗器系统控制电路图
车身电器系统 - 电动风窗刮水器及洗涤器
四、电动刮水器及洗涤器系统控制电路
车身电器系统 - 电动风窗刮水器及洗涤器
四、电动刮水器及洗涤器系统控制电路
间歇刮水
别克君威刮水器和清洗器系统控制电路图
车身电器系统 - 电动风窗刮水器及洗涤器
四、电动刮水器及洗涤器系统控制电路
除雾
别克君威刮水器和清洗器系统控制电路图
