注浆加固计算.
岩溶地段铁路路基注浆加固主要处理原则及注浆量计算方法
岩溶地段铁路路基注浆加固主要处理原则及注浆量计算方法摘要：岩溶对铁路路基的稳定性危害极大，注浆加固为整治岩溶病害的常用处理措施。
本文介绍了岩溶地段路基注浆加固的主要处理原则，并详细说明了注浆工程量计算的合理方法。
关键词岩溶注浆加固注浆量计算AbstractKarst is great harm to the stability of railway subgrade, which commonly is handled by grouting reinforcement. The main treatment principle of grouting reinforcement is introduced for railway subgrade in Karst area, the rational method of calculating grouting quality is also illustrated in detail.KeywordsKarst; grouting reinforcement; calculation of grout amount1概述岩溶对路基的危害，一般为溶洞顶板、土洞坍塌引起的路基下沉和破坏；岩溶地面坍塌对路基稳定性的破坏；反复泉与间歇泉浸泡路基的基底，引起路基沉陷，突发性的地下水涌水冲毁路基等。
实践证明，岩溶发育区的覆盖土层、土洞及溶洞、溶蚀裂隙带，在地表水和地下水循环反复变化及抽排地下水等人为活动影响下，极易破坏地基稳定性，诱发地面塌陷，从而危及路基稳定。
因此，对岩溶地区路基，应在综合分析路基稳定性的前提下，对影响路基稳定的岩溶和岩溶水进行预防和处理。
2注浆加固主要处理原则2.1 岩溶洞穴顶板安全厚度及距路基安全距离的计算(1)当洞顶板为完整顶板（系指未被节理、裂隙切割或虽被切割但胶结良好，可视为整体的洞穴顶板，否则即为不完整顶板）时，其顶板的厚度与路基跨越溶洞的长度之比（厚跨比）大于0.5时，可认为顶板厚度是安全的。
注浆加固法地基处理
注浆加固法地基处理注浆加固法地基处理注浆加固法是⼯程地基加固最常⽤的⽅法之⼀，该⽅法利⽤⽓压或液压配以填充渗透和挤密等⽅式，把能凝固的浆液均匀地注⼊岩⼟层中，驱⾛岩⽯裂隙中或泥⼟颗粒间的⽔分和⽓体，并以其⾃⾝填充，待硬化后即可将岩⼟胶结成⼀个整体，可以改善持⼒层受⼒状态和荷载传递性能，从⽽使地基得到加固，防⽌或减少渗透或不均匀沉降。
1⼯程概况项⽬为某车站综合楼。
拟采⽤钻孔灌注桩，为66根1000～1200mm钻孔灌注桩。
桩端持⼒层为页岩层，⼯程桩静载检测结果表明，部分单桩竖向极限承载⼒达不到设计要求，需要对该地基进⾏加固处理。
施⼯前，在建筑物周围分别布置了6个勘探点（探井），探井在掘进过程中有⼤量的⽔渗⼊，致使少数探井没有达到预想的深度。
2地基勘察概要根据勘探资料显⽰，该勘察区地层主要由素填⼟、⾓砾及强风化页岩组成，局部有粉⼟及中砂夹层。
各地层情况⾃上⽽下为：第⼀层主要为素填⼟，上部主要由素⼟充填，包括⼤量的煤屑、砖块以及少量的炉渣、垃圾等杂物，呈松散状态，下部填⼟孔隙较⼤，主要由层厚为1.5～5.2m的⼤量块⽯、⽚⽯及⾓砾充填；⼆层层厚为0.1～2.4m 的棱⾓状⾓砾与深灰⾊冲积再⽣⼟，粒径⼀般10mm左右，⼤者可达30mm，稍密状态，该层只有在个别探井中未见，在其他数个探井中都未被发现；三层层厚为0.3～0.8m的深灰⾊页岩与强风化岩⽯，含⽔量较⾼，节理发育，见⽔后较细腻，个别已揭露探井的勘探深度内均未被发现。
3地基加固⽅案3.1编制依据编制依据的步骤为：分析XX车站综合楼设计图；翻阅建筑地基基础设计规范（GB50007-2002）；查阅建筑地基处理技术规范（JGJ79-91）；查看既有建筑地基基础加固技术规范（JGJ123-2000）；查看岩⼟⼯程勘察规范（GB50021-2001）；参照使⽤⽔利⽔电⼯程基岩固结灌浆规程、规范；查看现场实际地形条件。
3.2注浆加固机理地基注浆加固根据地质条件及特征，本着确保质量、经济合理的原则，回填⾄设计标⾼后，采⽤⽔泥浆等浆体静压渗透注浆法，注浆管给予压⼒作⽤，使⽔泥等浆体克服各种阻⼒，进⽽渗⼊⼟体的孔隙和裂隙中，浆液通过渗透、挤密、填充等⽅式使得孔隙及松散的⼟粒胶结，形成相互穿插的脉状结⽯体。
地基注浆加固方案
地基注浆加固方案第1篇地基注浆加固方案一、项目背景随着我国城市化进程的加快，土地资源日益紧张，各类建筑对地基承载力的要求越来越高。
在地基处理过程中，注浆加固技术因其施工速度快、效果显著、适应性强等优点而被广泛应用。
结合本项目实际情况，为确保工程质量和安全，特制定本注浆加固方案。
二、工程概况1. 工程名称：×××项目地基注浆加固工程2. 工程地点：×××省×××市×××区3. 建筑规模：本项目占地面积×××平方米，总建筑面积×××平方米，包括×××栋建筑物。
4. 地基情况：根据地质勘察报告，本项目地基土层主要为粉质粘土、砂土、砾石层等，地基承载力特征值为×××kPa。
5. 工程要求：本项目地基处理后，承载力需达到×××kPa。
三、注浆加固设计1. 设计原则（1）遵循国家及地方相关规范、标准，确保工程安全、经济、合理。
（2）根据地质勘察报告，结合本项目地基实际情况，合理选择注浆材料、设备和技术参数。
（3）充分考虑施工过程中可能出现的各种问题，制定相应的预防和处理措施。
2. 注浆材料（1）水泥：采用P·O 42.5级普通硅酸盐水泥。
（2）粉煤灰：采用Ⅰ级粉煤灰。
（3）水：清洁淡水。
（4）外加剂：根据需要添加减水剂、早强剂等。
3. 注浆参数（1）注浆压力：0.5～1.0MPa。
（2）注浆孔距：1.0～1.5m。
（3）注浆深度：根据地质勘察报告，结合实际施工情况确定。
（4）注浆量：根据地基土层情况、注浆孔距、注浆深度等计算确定。
4. 注浆工艺（1）采用后退式分段注浆工艺。
（2）注浆管采用镀锌钢管，直径×壁厚为×××mm。
注浆加固计算
地质条件特别差时，压浆半径是隧洞半径的 8 倍。
（4）竖井加固
地面预注浆与圆形隧洞相同，注浆厚度为
[ ] E R [ ] 2 P 1
P ( hi i H ) K H
4.3.2 注浆量的计算
计算注浆量时应考虑：注浆类型、岩土的孔隙率和裂隙率、浆液充填程
B0 D cos 45 2
B B0 2h tan 45 0 2
2H K tan B B 1 e h0 2 K tan
土质隧洞松动区注浆范围
拱顶松动土压力
2H K tan C B(1 C / B) B 1 e p0 h0 B 2 K tan
粘性土注浆，多采用劈裂注浆。土体的力学特性较为重要。 裂隙岩体注浆，要了解注浆部位是属于断层、破碎带，还是 软弱层，查明其产状及分布范围。要了解结构面的渗透几何 参数。
工程调查中的试验内容分为：室内土工试验和现场试验。
注浆调查的试验内容
室内土工试验
1．土颗粒分析 2．空隙率 3．透水系数 4．土的含水量 5．土的密度与土颗粒比重 6．有机质含量
对于挡土墙为 H 型钢的横向板桩，
其注浆范围参数如下：
t t cos 45 0 2
挡土墙后的注浆范围
1 1 h 2 tan 45 0 sin 45 0 h 2 tan 45 0 cos 45 0 tan i 2 2 2 2 2 2 t Ci
度等因素。
渗透注浆：好坏取决于渗透半径内体积土的孔隙充填程度，充填率 越高，注浆的效果越好。

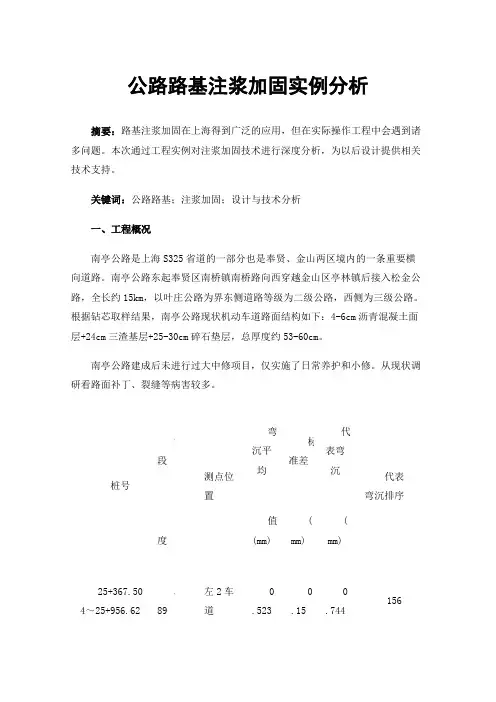

公路路基注浆加固实例分析
公路路基注浆加固实例分析摘要：路基注浆加固在上海得到广泛的应用，但在实际操作工程中会遇到诸多问题。
本次通过工程实例对注浆加固技术进行深度分析，为以后设计提供相关技术支持。
关键词：公路路基；注浆加固；设计与技术分析一、工程概况南亭公路是上海S325省道的一部分也是奉贤、金山两区境内的一条重要横向道路。
南亭公路东起奉贤区南桥镇南桥路向西穿越金山区亭林镇后接入松金公路，全长约15km，以叶庄公路为界东侧道路等级为二级公路，西侧为三级公路。
根据钻芯取样结果，南亭公路现状机动车道路面结构如下：4-6cm沥青混凝土面层+24cm三渣基层+25-30cm碎石垫层，总厚度约53-60cm。
南亭公路建成后未进行过大中修项目，仅实施了日常养护和小修。
从现状调研看路面补丁、裂缝等病害较多。
桩号测段测点位置弯沉平均标准差代表弯沉代表弯沉排序长度值(mm)(mm)(mm)25+367.50 4～25+956.62589左2车道.523.15.744156左1车道.758.11.91615925+956.62～26+210.6254左2车道.411.15.634149左1车道.538.27.94516226+210.6～26+640429左2车道.643.14.858157左1车道.484.10.636150右1车道.463.07.574144右2车道.762.321.24516726+640～27+030390左2车道.803.271.201165左1车道.533.06.619148右1车道.490.06.586146右2车道.970.361.513168根据弯沉、PCI、RDI和PSSI等检测数据分析，部分路段路面结构弯沉较大，小部分路段的路面结构强度评价为次、差，PSSI不满足二级公路养护规定值70、三级公路规定值65的路段占总范围的32％，总体状况较稍差。
根据《公路大中修工程设计规范》（DG/TJ 08-2191-2015）中“二级及二级以下公路沥青路面维修对策决策树”的要求，本次路面整治针对道路弯沉不合格、病害严重的路段进行基层补强后一层式或二层式罩面。
注浆加固处理地基技术
注浆加固处理地基技术南方某城市一纺织织造车间在投入使用不到6个月时间里，厂房墙体出现裂缝，且裂缝发展渐趋于扩大，以致最后严重到柱间支撑发生损坏，严重影响结构安全，形成质量事故。
后采取压密注浆技术进行地基处理，成功进行加固。
本文就此实例探讨压密注浆加固处理地基技术，供同行参考。
关键词]：压密注浆地基处理一、工程概况1、该工程地质情况：第一层为杂填土，厚度约0.7~1米，性能不稳定；第二层为粉质粘土层，厚度0.5~0.8米，压缩模量4MPa，地基承载力特征值80Kpa；第三层为淤泥质土，厚度18~25米，压缩模量2MPa，地基承载力特征值60Kpa；第四层为粘土层，压缩模量11MPa，地基承载力特征值180Kpa；2、设计情况：该工程为两栋建筑面积均为5360平方米厂房，结构形式为单层双跨钢结构，跨度30米，柱距为6.8米，檐口高度5.5米。
基础为钢筋砼条形基础，基础埋深1.6米，基础持力层选用粉质粘土或淤泥质土层。
主体结构为轻型钢结构柱、梁，墙面、屋面均为彩板结构。
3、施工情况；该项目为4月份开工建设，同年9月份投产使用，工程进度较快。
在施工过程中，因业主要求，设计院出具设计变更，墙面彩板改为砼砌块。
由于基础结构早已完成，故设计院未对基础设计作任何修改。
二、质量事故调查1、现场情况厂房内外墙体发生严重开裂，局部裂缝达到10mm以上，雨天墙面、屋面泛水处渗漏厉害。
1次年7月上旬，因沉降不均匀导致一处柱间支撑Φ25圆钢与连接板之间连接焊缝破坏。
2、沉降观测根据现场裂缝形状分析，是由于工程不均匀沉降招致。
根据施工单位施工过程中沉降观察资料看，沉降较为均匀。
而交工后因未放置跟踪测量，沉降观察资料缺失。
首先放置沉降观察，由于原沉降观察点已随主体结构变形或在厂区配套道路、绿化施工中破坏，故本次测量直接测量钢柱柱脚钢板，每柱均测量出高程。
由于设想上钢柱脚标高一致，故可以直接得出相对高程差。
根据测量结果，相邻钢柱高程差普遍在50mm左右，而相邻柱最大高差竟然达到110mm，同一栋建筑物柱脚之间最大高差为220mm。
注浆加固方法
4.1.2. 施工方法选择本工程主要以改变土层的密实度、渗透性及抗压强度为目的，使基础下土层增加粘结性及抗压强度，从而稳固基础、保护构筑物。
注浆施工时应结合现场条件，可采用二重管双液垂直及倾斜回抽注浆施工方法。
4.2. 注浆加固4.2.1. 注浆材料其特性对地下水而言，不易溶解；对不同地层，凝结时间可调节；对含砂层能控制浸透距离；注浆材料配比：A液：水:水玻璃=0.65:1C液：水:水泥:H剂:C剂=1:0.44:0.0168:0.00324.2.2. 注浆加固施工工序§钻注浆孔。
§注入浆液。
§每一注浆孔完成后，拔出注浆管，封堵注浆孔。
§进行下一注浆孔施工。
4.2.3. 注浆压力控制施工时，若注浆压力不足，就达不到填充的目的；若压力过高，就可能引起混凝土基础受损或隆起。
所以，在注浆时要严格控制浆液注入的压力，注浆压力0.3~0.6Mpa。
4.3. 注浆观测4.3.1. 基准点、观测点布设基准点应布设远离注浆处理区以外，一般布设2~3个；观测点应布设在预处理的冷却塔基础及门头基础上，平均每3~5米布设一个观测点。
4.3.2. 观测精度及使用仪器设备观测使用水准仪的精度一般应小于1.0mm。
4.3.3. 测量观测注浆处理前应测出每个观测点的高程并作为初始值，注浆处理期间，应根据施工进度对正处理的地段跟班观测，全部施工完毕后应全面观测一次。
1、加大截面加固法该法施工工艺简单、适应性强，并具有成熟的设计和施工经验；适用于梁、板、柱、墙和一般构造物的混凝土的加固；但现场施工的湿作业时间长，对生产和生活有一定的影响，且加固后的建筑物净空有一定的减??2、置换混凝土加固法该法的优点与加大截面法相近，且加固后不影响建筑物的净空，但同样存在施工的湿作业时间长的缺点；适用于受压区混凝土强度偏低或有严重缺陷的梁、柱等混凝土承重构件的加固。
3、有粘结外包型钢加固法该法也称湿式外包钢加固法，受力可*、施工简便、现场工作量较小，但用钢量较大，且不宜在无防护的情况下用于600C以上高温场所；适用于使用上不允许显著增大原构件截面尺寸，但又要求大幅度提高其承载能力的混凝土结构加固。
专题底板注浆加固
(二)巷道观测 为了比较直观地了解回采引起的煤层底板破坏的全部过程和
最终状况，可以在合适的位置向底板开掘专门巷道或利用已有的 巷道进行直接观测，从而确定底板注浆加固层位。在回采工作开 始之前，向煤层底板开掘一条专门的观测巷道，在巷道内设置观 测点和观测仪器，对回采引起的底板岩层移动、变形和破坏的全 过程及最终状况直接地用仪器测量。采用这种方法能够获得比较 真实可靠的第一手材料，但影响观测效果的因素很多，如观测仪 器的精度和可靠性、观测人员的素质和责任心、数据分析处理方 法等。还必须注意，向底板岩层开掘巷道要慎重，必须采取有效 措施防止底板突水。如果有条件，最好利用现成的生产巷进行观 测，也同样能收到良好的效果。
注浆加固煤底板的主要目的是防治L1~4灰岩水和奥 陶系灰岩水，尤其是防治奥陶岩水。加固太原组中段 隔水层需要考虑该地层节理裂隙的发育程度，如果节 理裂隙不发育，浆液注不进去，同样达不到注浆效果。 应考虑进一步加深钻孔，加固L1~4灰岩。L1~4可注性 强，注浆效果好，但注浆孔钻进工程量大，注浆材料 消耗多，施工工期长，成本高，在充分论证的基础上 慎重确定。
人们希望3个良好的隔水层能有效地阻隔二1煤底板突 水，但这仅是个美好的愿望，在煤矿生产建设过程中，二1 煤底板突水事故不断发生，尤其是采煤工作面底板突水及 工作面后方采空区底板滞后突水，水量大、水压高，轻者 淹没工作面，重者淹没整个采区，给矿井安全生产带来很 大影响。近年来，采煤工作面底板突水事故呈上升趋势， 究其原因有以下几点: ① 有些地区二1煤底板海相泥岩地层太薄，其强度不足以抵 抗含水层的突水压力。
注浆量计算规则
六号线西延以“项”计分部分项清单项目组价工程量核算原则（仅用于新增工程、新增清单项或调整原则中允许按施工图重新计算情况）（一）超前支护注浆1、注浆量以单管注浆量乘以小导管根数计算。
单管注浆量计算公式：Q1=πR2Lnαβ式中：R—浆液扩散半径（按0.25米算）L—注浆长度（按小导管长度减去1米计算）n—地层空隙率（按地质报告取）α—地层填充系数，取0.8β—浆液消耗系数，取1.12、锁脚锚管按施工图图示计算。
3、注意事项（1）超前支护注浆清单项目特征包含锁脚锚管。
（2）不包含特、一级风险源范围内的超前注浆。
扣减特、一级风险源加固范围内的小导管及超前注浆工程量。
（3）小导管排数计算结果四舍五入取整（不加一）；每排小导管根数四舍五入取整（（不加一））。
（二）初支背后注浆1、注浆量以每延米注浆量乘以暗挖隧道初支外皮长度计算。
每延米注浆量计算公式：Q2=0.02Lβ式中：L—断面布设初衬注浆管范围弧长β—损耗系数，取1.12、初支背后注浆的小导管数量按图示计算。
（三）二衬背后注浆浆液工程量1、注浆量以每延米注浆量乘以暗挖隧道二衬外皮长度计算。
每延米注浆量计算公式：Q3=0.01Lβ式中：L—断面起拱线以上布设二衬注浆管范围弧长β—为损耗系数，取1.52、二衬背后注浆可利用防水板注浆圆盘进行二衬背后注浆，不单独计算注浆管及注浆圆盘的数量。
（四）封闭掌子面工程计算原则按纵向间距10米一素封，30米一网喷，全断面封闭计算。
素封喷砼厚度50mm；挂网喷砼厚度100mm，单层钢筋网（Φ6@150x150）；喷射混凝土标号同初期支护；只计算喷射混凝土的工程量及钢筋的工程量。
（五）深孔注浆（标黄部分不适用于新线）1、新增风险源及以风险源项调整原则中可按实际工程量计算情况工程量仅计算浆液量。
不单独计算止浆墙及注浆孔成孔数量。
注浆量计算公式：Q4=Anαβ式中：A—注浆范围体积n—孔隙率α—浆液填充系数，取0.8β—浆液损耗系数，取1.12、注意事项（1）深孔注浆加固范围图纸暗挖隧道标准断面图存在超前小导管注浆，仅按深孔注浆计算，不计算超前小导管及超前注浆工程量。
路基注浆加固方案
路基注浆加固方案一、工程概况：+++++是+++市南郊主干道之一，向东连接京港澳高速公路，车流量比较大，重车较多，本次汝河大道配套工程设计有穿过该路段的排水管道，不能进行明挖施工，而且由于管道位于粉质粘土土层中，部分地段为回填土，地层松软，自稳能力差，施工中土体坍塌严重，存在着很大的安全隐患。
为保证施工安全及施工的顺利进行，必须对此段进行开挖预加固处理。
针对上述情况，本着技术可靠、施工可行、经济合理和对现况土体扰动小的原则，结合近年来我公司注浆加固的成功经验，经研究决定采用素水泥浆无收缩注浆加固的方法，对该段地基进行加固处理，增强地基的自稳性和抗压强度。
二、工程地质条件：根据驻马店市市政设计处提供的图纸，排水管道范围内的土体工程地质和水文地质条件如下：1 〕工程地质条件：填土①层：杂填土①1 层：杂色，以建筑垃圾为主，中下密度；素填土①2层：黄褐色，以粉土、粉质粘土为主，中下密度；该层厚度为1.0~2.5m。
粉土②层：褐黄~ 灰黄色，结构较好，可塑~ 硬塑，厚度为2.5~4.3 m. 粉质粘土③层：浅灰~ 褐黄色，结构较好，可塑~ 硬塑，夹粉土③1 层透镜体，厚度为6.7~7.9m. 2 〕水文地质条件：根据勘察报告，管道开挖深度影响范围内，存在上层滞水，含水层为粉土②层，静止水位埋深为1.6~2.78m ，主要来源为大气降水、管线渗漏。
三、施工方案设计〔一〕施工目的本工程主要以改善地层松散的性状为目的，以及止水，使管道顶部及侧面增加抗压强度和粘结性，实现加固目的，保证管道掘进时，拱顶土体不产生塌落从而保证暗挖施工顺利进行和施工安全。
〔二〕施工方法选择：本工程采用双重管无收缩注浆工法，对管道作业面前方的起拱线以上部分土体及侧面部分土体的范围进行辐射型注浆加固处理，形成具有一定强度复合地基，以到达稳固土体的预期目的。
四、注浆加固：〔一〕、注浆材料：1 、其特性对地下水而言，不易溶解；2 、对不同地层，凝结时间可调节；3 、高强度、止水；4 、注浆材料配比：合适的浆液配比既能提高浆液的扩散加固范围又能控制浆液的胶凝时间，浆液配比要控制在如下范围内:水灰比为0. 5：1～1：1。
注浆加固技术
注浆加固技术一、注浆加固围岩和堵水1.注浆加固围岩和堵水的作用机理注浆就是采用某种方法，将某种胶结材料渗透或挤入岩体的空隙或裂隙中。
由于浆液渗透或挤入岩体的空隙或裂隙中并硬化后，不仅将岩块或土体颗粒胶结为整体，或以高强夹层的形式将黏土分隔包围，从而提高岩体的完整性、增强岩体的稳定能力，也就是起到了加固围岩的作用，而且填塞了空隙或裂隙，阻断了地下水渗流的通道，也就是起到了堵水作用。
因此，在隧道及地下工程中，若遇到围岩软弱、破碎严重、地下水丰富或出现塌方，常采用注浆方法，以实现对岩体的加固，同时也起到堵水作用。
2.注浆方法注浆方法有压力注浆和电动化学注浆两类。
压力注浆是常用的方法，是在各种压力下使水泥浆液或化学浆液充填土的孔隙或岩层缝隙。
电动化学注浆是在施工中以注浆管为阳极，滤水管为阴极，通过直流电电渗作用使孔隙水由阳极流向阴极，在土中形成渗浆通道，化学浆液随之渗入孔隙而使土体胶结。
大多数地层条件可采用压力注浆。
但在软黏土中，土的渗透性很低，压力注浆法效果极差，可采用电动注浆法。
但电动注浆法由于受电压梯度、电极布置等条件限制，注浆范围较小，目前公路上的少数既有结构物地基加固工程中会用到。
压力注浆也可按注浆压力大小分为渗透注浆和劈裂注浆两种。
（1）渗透注浆。
在有一定渗透性的地层，如破碎岩层、砂卵石层、中砂层、细砂层、粉砂层等地层中，采用中低压力将胶结材料压注到地层中的空穴、裂缝、孔隙里，待其凝固后，岩体的结构体或土颗粒即被胶结为整体，称为渗透注浆。
（2）劈裂注浆。
在渗透性较差甚至不透水的地层，如含水率较大而颗粒较细的黏土地层、软土地层中，采用较高压力使胶结材料强行挤压钻孔周壁，使胶结材料将黏土层劈裂出缝隙并充塞凝结于其中，从而对黏土地层或软土地层起到加固的作用，称为劈裂注浆。
劈裂注浆加固的作用机理是：强行挤入黏土层或软土层中的胶结材料将黏土分隔包围，凝固以后的胶结材料在软弱土层中形成高强夹层，相当于在软弱土体中加筋、加骨，使软弱土层的整体性和强度大大提高。
地基注浆方案
地基注浆方案（全文完整）1地基注浆方案一、注浆加固原理及本次加固目的1、渗透性注浆的理论基础(原理):籍助于渗透注浆压力或浆液自身的水头压力，浆液克服各种阻力渗入孔隙或裂隙，就地凝固而达到加固和阻止雨水渗漏的注浆方法。
理论上是假定在注浆过程中地层结构不受干扰和破坏，即浆液渗入孔隙，排除土中的自由水与空气，而不破坏其原有结构。
由土力学理论而知：土中的自由水和空气被浆液替代且凝固后土的压缩性将显著减小、其承载力显著提高。
2、加固目的：通过成孔置入注浆管，在一定压力（0.1MPa～0.3MPa）下将一定水灰比的水泥浆液充填空隙或裂隙，通过充填、固结加强需处理区域土层的稳定性，阻止地表水渗透，不会因湿陷而造成不均匀沉降。
二、注浆工艺及参数1、注浆方法采用渗透性单液单管渗透注浆法，即充填式注浆。
2、注浆材料及水灰比采用纯水泥浆，水泥采用PC.32.5级的普通硅酸盐水泥，水灰比为1:1。
3、注浆压力既要考虑可注性，又要考虑尽量不破坏土体结构，终止压力宜小于或等于0.5MPa，施工初始压力为0.1MPa～0.3MPa。
4、浆液有效影响半径(r)的确定2虽然地基填料较为均一，但其孔隙率、渗透系数变化较大，参数不易确定。
因而难以采用理论公式计算浆液有效影响半径。
根据大量的经验数据，暂定r值为0.5m。
5、注浆孔布置及注浆工艺流程（1）加固范围在建筑拟加固范围内梅花型布置注浆孔，建筑物南侧边线外布置一排注浆孔，具体注浆加固范围详见“注浆孔平面布置示意图”。
（2）注浆孔孔距建筑物拟加固范围内注浆孔间距为2.0m*2.0m 梅花型（3）工艺流程流程①、造孔:本次施工采用人工打入式成孔，孔径Φ110，根据业主提供资料和注浆加固工艺要求单个孔深约5m(单体底部回填区5米，边坡3米)。
孔位允许偏差2.0cm，入射角度允许偏差1°；②、置入注浆管:成孔后置入Φ12.5PVC注浆管，注浆管长5.0（3.0）m，管头0.5m范围内每间隔0.1m对称钻一组直径5mm孔洞；③、注浆:注浆前需先采用粘土或其他材料封堵注浆孔，防止浆液流失，注浆压力0.1MPa ～0.3MPa,终止压力0.5MPa；④、封孔:注浆结束后及时封孔，即注浆结束半小时后，排除孔口封堵物，再往孔内投入砂石直到水稳层顶面，过24h后，若浆液下沉，再补充水灰比0.5的浆液至水稳层顶面；⑤、移位:完成流程①～④后，转入下一孔位施工。
注浆加固法
注浆加固法1.注浆加固法适用于砂土、粉土、粘性土和人工填土等地基加固。
一般用于防渗堵漏、提高地基土的强度和变形模量以及控制地层沉降等。
注浆设计前宜进行室内浆液配比试验和现场注浆试验以确定设计参数和检验施工方法及设备。
可参考当地类似工程的经验确定设计参数。
二、注浆设计应符合下列规定:1.对软弱土处理可选用以水泥为主剂的浆液，也可选用水泥和水玻璃的双液型混合浆液。
在有地下水流动的情况下，不应采用单液水泥浆液。
2.注浆孔间距可取1.0-2.0m，并应能使被加固土体在平面和深度范围内连成一个整体。
3.浆液的初凝时间应根据地基土质条件和注浆目的确定。
在砂土地基中，浆液的初凝时间宜为5-20min;在粘性土地基中,宜为1-2h。
4.注浆量和注浆有效范围应通过现场注浆试验确定，在粘性土地基中，浆液注入率宜为15%-20%。
注浆点上的覆盖土厚度应大于2m。
5.对劈裂注浆的注浆压力，在砂土中，宜选用0.2-0.5MPa；在粘性土中，宜选用0.2-0.3MPa。
对压密注浆，当采用水泥砂浆浆液时，坍落度宜为注浆压力为25-75mm，注浆压力为1-7Mpa。
当坍落度较小时，注浆压力可取上限值。
当采用水泥-水玻璃双液快凝浆液时，注浆压力应小于1MPa。
三、注浆施工应符合下列规定1.施工场地应预先平整，并沿钻孔位置开挖沟槽和集水坑。
2.注浆施工时，宜采用自动流量和压力记录仪，并应及时对资料进行整理分析。
3.注浆孔的孔径宜为70-110mm，垂直度偏差应小于1%。
4.花管注浆法施工可按下列步骤进行：1）钻机与注浆设备就位；2）钻孔或采用振动法将花管置入士层；3）当采用钻孔法时，应从钻杆内注入封闭泥浆，然后插入孔径为50mm的金属花管。
4）待封闭泥浆凝固后，移动花管自下向上或自上向下进行注浆。
5.压密注浆施工可按下列步骤进行：1）钻机与注浆设备就位；2）钻孔或采用振动法将金属注浆管压入土层；3）当采用钻孔法时，应从钻杆内注入封闭泥浆，然后插入孔径为50mm 的金属注浆管。
加固注浆预算套定额
加固注浆预算套定额
加固注浆预算套定额的过程中，需要考虑以下几个方面：
- 钻孔（综合各种土质）：基价在31元/m。
- 注浆：基价在410元/m³，水泥采用32.5水泥。
- 水灰比：水灰比是指水的用量与水泥用量的重量比值，通常为0.6。
- 调整公式：当设计水泥用量与定额不同时，可以调整水泥用量，但人工、机械消耗量不得调整。
- 钻孔长度：按设计钻孔长度计算。
- 注浆体积：按设计注浆体积计算，而不是钻孔孔径截面体积，两者有很大区别。
实际套定额的过程中，请根据项目所在地的定额标准和实际情况进行调整。
如果需要更详细的信息，建议咨询专业的工程造价机构或工程师。
关于注浆水泥用量计算
关于注浆水泥用量计算注浆水泥用量计算是在地下工程中常见的一个计算问题。
注浆水泥在地下工程中主要用于加固地基、堵漏或者用于支撑地下结构等。
正确计算注浆水泥的用量可以确保工程质量和经济效益的实现。
注浆水泥用量的计算与地下工程的具体情况、需要加固的地基类型和深度以及注浆水泥的性能有关。
首先，对于地下工程中需要加固的地基类型和深度，需要进行详细的勘察和设计。
根据地基类型的不同，注浆水泥的用量也会有所差异。
其次，注浆水泥的性能也是影响用量计算的重要因素。
注浆水泥的性能包括凝结时间、凝结强度、流变性等。
这些性能会影响注浆水泥的用量。
一般来说，凝结时间短、凝结强度高的注浆水泥可以减少用量。
注浆水泥的用量计算需要考虑以下几个因素：1.地基类型和深度：地基类型和深度对注浆水泥的用量有直接影响。
一般来说，软土地基需要较多的注浆水泥用量，而坚硬的地基需要较少的用量。
2.注浆水泥的最小孔隙率：注浆水泥的最小孔隙率是指在完成固化过程后，注浆体的孔隙率，一般要求最小孔隙率不能超过5%。
通过计算地基的孔隙率和注浆水泥的最小孔隙率，可以确定注浆水泥的用量。
3.注浆水泥的充填系数：注浆水泥的充填系数是指注浆水泥的体积与孔隙体积的比值。
一般来说，充填系数越大，注浆水泥的用量也越大。
4.注浆水泥的浆液性能：注浆水泥的浆液性能包括凝结时间、凝结强度、流变性等。
通过测定浆液的流变性能，可以选择合适的注浆方式和相应的用量。
5.注浆水泥的单位重量：注浆水泥的单位重量也是计算用量的重要参考指标。
一般来说，注浆水泥的单位重量越大，用量也越大。
根据上述因素1.按土方开挖的深度和土方的体积计算注浆水泥的用量。
2.根据地基类型和深度，选择注浆水泥的种类和性能。
根据注浆水泥的性能和最小孔隙率，计算注浆水泥的用量，并考虑注浆水泥的充填系数。
3.根据设计要求和注浆方式选择注浆水泥的用量，考虑注浆水泥的浆液性能和单位重量。
4.根据注浆水泥的用量，计算注浆水泥的成本，并根据经济效益进行调整。
注浆加固原理
注浆加固原理3 注浆作⽤机理3.1 注浆理论基础3.1.1 浆液的可注性根据尺⼨效应定理，进⾏渗透注浆的前提是满⾜浆材对空隙的尺⼨效应，即假定粒状浆材的颗粒尺⼨为d，地层的空隙尺⼨为D p，则浆液渗⼊空隙的前提条件为DR p 1E d式中：R E—净空⽐。
⼀种迄今流⾏的理论认为，当净空⽐R E≥3 时，⽤下式作为渗⼊性注浆设计注浆材料的基础。
DR p 3E d3.1.2砂砾⽯注浆⽬前尚⽆有效⽅法可以测出D p值，需采⽤数学⽅法加以估算，有效孔隙⽐的计算公式如下：De pE D式中：e E—砂砾⽯的有效孔隙⽐；D —砂砾⽯的颗粒直径。
由于河床砂砾⽯⼀般都受过⽐较充分的摩擦。
试sg验证明，河床砂砾由于颗粒⼤⼩混合⽽堆积得⽐较紧密，其有效孔隙⽐多变化在 0.195～0.215 之间，计算时取平均值 0.2，于是上式可以简化为：D p 0.2D因此，评价砂砾⽯可注性的简化公式为：N Dr dD 15 D 8 515该式被国内外⼴泛采⽤。
3.1.3 裂隙岩⽯注浆在岩层中钻孔取样虽然⽐在砂砾⽯层中容易，但想从岩芯中得到有关空隙尺⼨的准确资料⽬前仍很困难。
以下为根据⼀般⽔⽂地质资料估算空隙尺⼨的近似⽅法，可供注浆时参考。
设⼀宽度为的平⾯裂隙被半径为r 0 的钻孔垂直地穿过并⽤压⼒ p 进⾏压⽔，则该裂隙的吸⽔量可按下式进⾏计算：p3q 16lg(R / r 0 )式中：q 1 —裂隙吸⽔量， L / min ； —裂隙宽度，mm ；—⽔的粘度，厘泊；R —⽔的扩散距离，m ； p —压⽔压⼒，MPa ； r 0 —钻孔半径，cm ；可注⽐值N r 的估算公式Mtchell J.K.给出以下可注⽐值N r 的估算公式（见下表）影响渗⼊注浆可注性的主要因素还有浆液的粘度。
粘度越⼤，流动阻⼒也越⼤，能灌注的影响半径也越⼩，或需要⽤较⾼的压⼒以克服其流动阻⼒。
可注⽐N r 的估算公式N r (D15 )s N r (D10 )s N r/(D95 )g 持续可注性持续可注性持续可注性(D、(D粒直径；15 s10 s(D85 )g 、(D95 )g —根据将材颗粒分析试验求得的粒径级配曲线中85%和95%的颗粒直径；—岩层裂隙的宽度。
