基坑围护方案二级放坡

高东集镇10- 4地块配套商品房工程(地下车库及11#~12#)基坑围护设计方案上海光耀一方置业有限公司二零一一年九月十八日第一章、工程概况1、一般事项(1)、建筑名称：高东集镇10-4 地块配套商品房项目(11#~12#号楼及地下车库)(2)、建筑场所上海市浦东新区高东镇(3) 、主要用途住宅楼及地下车库(4) 、业主上海光耀一方置业有限公司(5) 、主体设计单位上海都市建筑设计有限公司（工程编号：2010-2-27）2、基坑工程概况(1) 、建筑物概况：本工程为上海光耀一方置业有限公司投资兴建的高东集镇10-4地块配套经济设用房项目，该项目主要建筑物包括16栋8~13层住宅楼、2~3层商业楼及1座地下车库；住宅楼主体结构采用剪力墙结构形式，商业、地下车库采用框架结构；地下车库基础采用承台+筏板+工程桩基础形式，地下一层。

(2) 、基坑规模：本次围护设计主要针对地下车库及周边11#~12#住宅楼，地下车库基坑面积约10437.9m2，围护周边长约721.5m。

(3)、基坑开挖深度：本方案以下文本中若无特别注明，所有标高均为设计相对标高。

①、地下车库工程±0.000=4.700，取场地平整后绝对标高为4.500，相对标高为-0.100，车库底板面相对标高为-4.400，基础底板厚0.45m，基础承台高0.80m，砼垫层厚0.10m，考虑坑底相对标高为-4.90~ -5.250，因此基坑开挖深度按承台底考虑为4.75m；局部坑边集水井落深1.30m。

②、11#~12#住宅楼工程±0.000=5.500，取场地平整后绝对标高为4.75，相对标高为-1.200，住宅楼底板面相对标高为-3.050，基础底板厚0.55m，砼垫层厚0.10m，考虑坑底相对标高为-3.700，因此基坑开挖深度考虑为2.50m；局部坑中集水井、电梯井落深1.25m~2.55m。

(4)、施工总流程说明：根据施工进程，本工程拟先施工11#~12#号楼及人防地下车库；施工地下车库和11#~12#号楼总的施工流程为：拟先开挖至地下车库周边浅基础住宅楼，即先施工至基础底（并浇筑完成砼垫层及基础底板结构），然后继续开挖至地下车库基础底，待地下车库基础底板施工结束并回填后，方施工地下车库周边浅基础住宅楼±0.000以上结构。

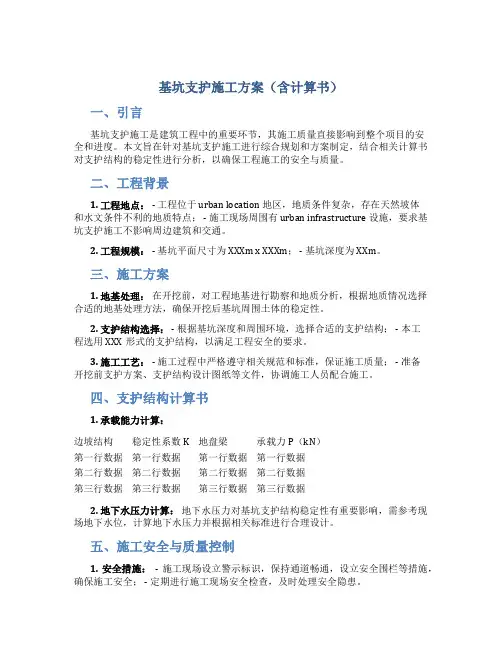

基坑支护施工方案(含计算书)
