二极管限幅电路
二极管限幅电路原理
二极管限幅电路原理
二极管限幅电路是一种常见的电子电路，它可以将输入信号限制在一个特定的
电压范围内，从而保护后续电路不受过高的信号干扰。
本文将介绍二极管限幅电路的原理及其应用。
首先，我们来看一下二极管的基本特性。
二极管是一种电子器件，具有正向导
通和反向截止的特性。
在正向偏置下，二极管呈现出低阻态，可以导通电流；在反向偏置下，二极管呈现出高阻态，几乎不导通电流。
基于这一特性，我们可以利用二极管来设计限幅电路。
二极管限幅电路通常由两个二极管和若干个电阻组成。
当输入信号的幅值超过
一定的电压范围时，二极管将开始导通，从而将输入信号限制在一个较小的范围内。
这样可以有效地保护后续电路不受过高的信号干扰，同时也可以对信号进行修正和调整。
在实际应用中，二极管限幅电路广泛用于各种电子设备中。
例如，它可以用于
音频放大器中，防止过大的输入信号损坏音频放大电路；它也可以用于通信系统中，保护接收端不受过大的信号干扰。
由于二极管限幅电路具有简单、可靠、成本低等优点，因此在电子领域得到了广泛的应用。
总之，二极管限幅电路是一种常见且实用的电子电路，它通过利用二极管的特性，可以将输入信号限制在一个特定的电压范围内，从而保护后续电路不受过高的信号干扰。
在实际应用中，它被广泛应用于各种电子设备中，发挥着重要的作用。
希望本文对二极管限幅电路的原理及其应用有所帮助。
multisim二极管限幅电路 -回复
multisim二极管限幅电路-回复[multisim二极管限幅电路]是一种常见的电路设计，用于限制输入信号的幅度范围。
在本篇文章中，我们将一步一步回答以下问题：什么是限幅电路？二极管限幅电路的基本原理是什么？如何使用Multisim软件来模拟并优化这种电路设计？一、什么是限幅电路？限幅电路是一种特殊的电路，用于限制电路输入信号的幅度范围。
简单来说，它可以防止信号的峰值超过一定阈值，从而保护后续电路免受过大的信号干扰。
二、二极管限幅电路的基本原理是什么？二极管限幅电路通常由两个二极管（分别称为D1和D2）、两个电阻（R1和R2）和一个耦合电容（C1）组成。
其基本原理如下：1. 当输入信号的幅度很小并且小于二极管的阈值电压时，D1和D2处于正向偏置状态，并且二极管上的电压很小，几乎没有电流流过二极管。
此时，输入信号通过限幅电路无改变地传递到输出端。
2. 当输入信号的幅度变大，并超过二极管的阈值电压时，D1和D2处于反向偏置状态。
在这种情况下，二极管进入击穿区域，其电压几乎不会改变。
这样，输入信号的幅度就被限制在二极管阈值电压的范围内，并且输出信号的幅度也相应地被限制。
三、如何使用Multisim软件来模拟并优化二极管限幅电路？1. 打开Multisim软件并创建一个新的电路设计。
2. 从组件库中选择并放置两个二极管（D1和D2），两个电阻（R1和R2）以及一个耦合电容（C1）到工作区。
3. 连接二极管、电阻和耦合电容，根据二极管限幅电路的原理连接正确的引脚。
4. 设置二极管所需的特性参数。
可以通过双击二极管组件，在弹出窗口中设置二极管的正向偏置电压和击穿电压等参数。
5. 设置输入信号源。
可以从组件库中选择并放置一个可变的信号源（如函数发生器），并连接到电路的输入端。
6. 设置模拟参数。
在Multisim软件的菜单栏中选择仿真设置，可以设置仿真时间、步长等参数。
7. 运行电路仿真。
点击Multisim软件的运行按钮，观察电路的输入和输出波形。
限幅电路的工作原理
限幅电路的工作原理
限幅电路的工作原理是通过限制电压或电流的幅值范围来保护电路或设备不被过大的电压或电流损坏。
它常用于信号处理电路中，特别是用于音频放大器和模拟电视调幅解调器中。
限幅电路通常由二极管组成，二极管具有非线性特性——当电压小于正向电压（正向偏置电压）时，二极管处于截止状态，电流很小，电压波形完全按照输入信号波形变化；当电压大于正向电压时，二极管处于导通状态，电流快速增大，电压波形不能超过正向电压，并保持为常量。
在限幅电路中，输入信号首先经过一个初始级比较装置，该装置比较输入信号和设定的正向电压，确定是否大于正向电压。
如果输入信号的幅值小于正向电压，则通过，并根据输入信号的改变而改变输出信号；如果输入信号的幅值大于正向电压，则初始级比较装置将电压限制在正向电压，并将其传递到输出信号。
通过限幅电路可以防止输入信号的波形因过大的幅值而失真或损坏电路或设备。
此外，限幅电路还可以用于选择所需幅值的特定频率分量，以实现频率响应的定制。
需要注意的是，在使用限幅电路时，正向偏置电压和限幅幅值的选择十分重要，因为过高的偏置电压或限幅幅值可能会导致失真或损坏信号。
因此，设计限幅电路时需要根据实际应用需求进行仔细选择和调整。
二极管的限幅电路和稳压电路
二极管的限幅电路和稳压电路
二极管是电子电路中常用的元件，其独特的性质使得它在各种应用中都发挥了重要的作用。
限幅电路和稳压电路是二极管在电子工程中的两种常见应用。
限幅电路主要利用二极管的非线性特性。
当输入信号的幅度超过一定值时，二极管会进入饱和或截止状态，导致输出信号的幅度被限制在一定范围内。
这种特性可以防止电路中的元件由于过大的信号幅度而损坏。
例如，如果一个电路的输入信号是一个振幅变化的信号，我们可以在电路中加入一个限幅二极管，使输出信号的幅度被限制在一个安全的范围内。
稳压电路则是利用二极管的电压稳定特性。
在稳压电路中，二极管与一个或多个电阻器一起使用，以提供一个稳定的电压输出。
这种电路通常被用于电源系统中，为电子设备提供稳定的电压。
例如，一个简单的稳压电路可以由一个电源、一个可变电阻器、一个二极管和负载组成。
通过调整可变电阻器的阻值，可以改变流过二极管的电流，从而改变二极管两端的电压，以达到稳定输出电压的目的。
二极管的限幅和稳压应用在很多领域都有广泛的应用。
例如，在通信系统中，由于信号传输过程中可能会受到噪声干扰，导致信号的幅度发生变化，这时就可以通过使用限幅二极管来保护后续电路不被过大的信号幅度所损坏。
而在各
种电子设备中，为了保证设备的稳定运行，通常需要使用稳压电路来提供稳定的电压。
总的来说，二极管的限幅和稳压应用在电子工程中具有非常重要的作用。
通过巧妙地利用二极管的非线性特性和电压稳定特性，我们可以设计出各种高效、稳定的电子电路，为现代社会的科技发展做出了重要贡献。
两个二极管反接限幅
两个二极管反接限幅
两个二极管反接限幅是一种常见的电子电路应用，可以用于防止电压过高或电流过大对电路造成损害。
当输入电压或电流超过二极管的反向击穿电压时，二极管会反向导通，从而限制了电压或电流的继续增加。
具体来说，当输入电压超过二极管的反向击穿电压时，二极管会反向导通，形成一个低电阻通道，从而将输入电压限制在一个较低的值。
类似地，当输入电流超过二极管的额定电流时，二极管也会反向导通，形成一个低电阻通道，从而将输入电流限制在一个较低的值。
这种限幅电路通常用于保护后级电路免受过电压或过电流的损害。

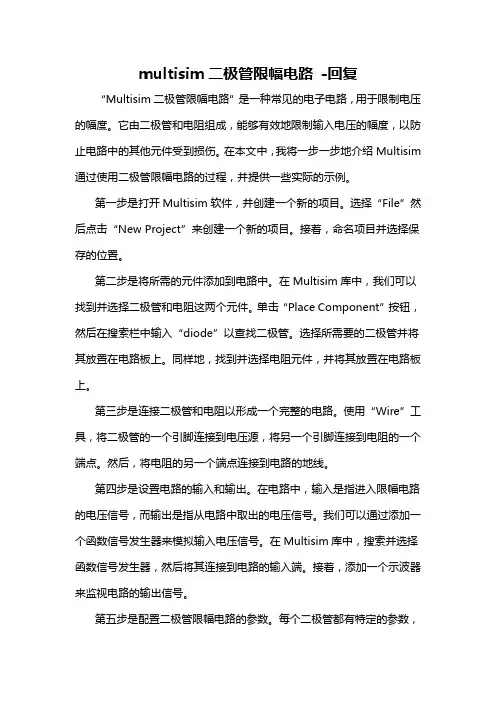

multisim二极管限幅电路 -回复
multisim二极管限幅电路-回复“Multisim二极管限幅电路”是一种常见的电子电路，用于限制电压的幅度。
它由二极管和电阻组成，能够有效地限制输入电压的幅度，以防止电路中的其他元件受到损伤。
在本文中，我将一步一步地介绍Multisim 通过使用二极管限幅电路的过程，并提供一些实际的示例。
第一步是打开Multisim软件，并创建一个新的项目。
选择“File”然后点击“New Project”来创建一个新的项目。
接着，命名项目并选择保存的位置。
第二步是将所需的元件添加到电路中。
在Multisim库中，我们可以找到并选择二极管和电阻这两个元件。
单击“Place Component”按钮，然后在搜索栏中输入“diode”以查找二极管。
选择所需要的二极管并将其放置在电路板上。
同样地，找到并选择电阻元件，并将其放置在电路板上。
第三步是连接二极管和电阻以形成一个完整的电路。
使用“Wire”工具，将二极管的一个引脚连接到电压源，将另一个引脚连接到电阻的一个端点。
然后，将电阻的另一个端点连接到电路的地线。
第四步是设置电路的输入和输出。
在电路中，输入是指进入限幅电路的电压信号，而输出是指从电路中取出的电压信号。
我们可以通过添加一个函数信号发生器来模拟输入电压信号。
在Multisim库中，搜索并选择函数信号发生器，然后将其连接到电路的输入端。
接着，添加一个示波器来监视电路的输出信号。
第五步是配置二极管限幅电路的参数。
每个二极管都有特定的参数，如正向导通电压和反向击穿电压。
我们可以从二极管的规格手册中找到这些参数，然后在Multisim中设置。
点击二极管元件，然后打开“Component Attributes”视图。
在这里，我们可以输入二极管的正向导通电压和反向击穿电压。
第六步是模拟电路并观察结果。
设置函数发生器的频率和幅度，以模拟所需的输入信号。
然后，点击Multisim工具栏中的“Run”按钮，开始模拟。
示波器将显示电路的输入和输出信号。
二极管限幅电路的讲解
⼆极管限幅电路的讲解⼀、定义：所谓⼆极管限幅电路，就是利⽤⼆极管的导通电压原理，通过N个⼆极管和N个恒压源巧妙配合使输出Uo保持恒定值，如下图硅⼆极管限幅电路模型所⽰：⼆、分析电路：（1）⼯作电路分析 由于 V1管的阴极电位恒为2v，V2 管的阳极电位恒为 -4v，因此， 当ui > 2.7v 时，V1管导通，其管压降恒为 0.7v , V2 管截⽌，使其所在⽀路开路，故u0恒等于2.7v； 当 -4.7v <ui<2.7v 时， V1管和 V2管均截⽌，使其所在⽀路均开路，故u0 = ui； 当 ui<-4.7v 时， V1管截⽌， V2管导通，故u0恒等于-4.7v。
电阻的作⽤：当ui的绝对值过⼤且远远超过限幅值u0时，由于限幅电路的发⽣作⽤，只会引起电阻上的电流会变化，电阻两边电压会恒定，u0也跟着恒定。
思路：⾸先明确，在⼯程中我们往往让uo 不会跟随 ui 的变化⽽变化，这时利⽤所需的u0去设计限幅电路； 从⼆极管着⼿，隐藏条件是⼆极管导通电压为0.7v； 接着，分析时电压计算都是从阳极⽅向看向阴极做减法； 最后，靠近⼆极管需放置恒压源，根据需要的uo值，考虑恒压源的压值⼤⼩以及正负性，还需考虑放置在⼆极管的阳极端还是阴极端。
（2）画出电压传输特性根据上述分析结果，可画出电压传输特性曲线，如图（b）所⽰。
电压传输特性曲线以 ui 作横坐标，以 u0 作纵坐标； 当 ui > 2.7v时，u0 = 2.7v , 因此得⽔平线段AB； 当 -4.7v <ui<2.7v 时，uo = ui ，因此得经过原点且斜率为1的线段BC； 当 ui<-4.7v 时， uo = -4.7v , 因此得⽔平线段CD。
从中总结出：画曲线图时，往往会以⾃变量做X轴因变量做Y轴； BC线⽤斜率为1来表⽰是因为u0完全跟随ui, 只有在-4v< ui <2.7v的情况下，⼆极管V1、V2均截⽌导致u0遵循ui规律。
二极管限幅电路
二极管限幅电路二极管是一种常用的电子元件，它可以在电路中起到限流和限压的作用。
二极管限幅电路（Diode Clipping Circuit）是利用二极管的电流导通特性，将电压信号限制在一定范围内的电路。
在本文中，我将介绍二极管限幅电路的原理、应用以及相关注意事项。
一、二极管限幅电路的工作原理二极管限幅电路有两种类型，分别为正半波限幅电路和负半波限幅电路。
下面将分别介绍这两种限幅电路的工作原理。
1. 正半波限幅电路正半波限幅电路的原理如下：假设输入电压为正弦波信号，当输入电压为正向偏置电压时（即大于二极管的导通电压），二极管导通，此时输出电压等于输入电压；当输入电压为负向偏置电压时（即小于二极管的导通电压），二极管截止，输出电压为零。
通过这样的限幅作用，可以将输入电压限制在一定范围内。
2. 负半波限幅电路负半波限幅电路的原理与正半波限幅电路相反：假设输入电压为正弦波信号，当输入电压为正向偏置电压时，二极管截止，输出电压为零；当输入电压为负向偏置电压时，二极管导通，输出电压等于输入电压。
二、二极管限幅电路的应用二极管限幅电路广泛应用于各种电子设备和电路中。
下面列举几个常见的应用场景。
1. 电压调节二极管限幅电路可以用于电压调节，通过限制输入电压的范围，将其调整为稳定的输出电压。
这在电源电路中非常常见。
2. 信号处理在模拟电路中，二极管限幅电路可以用于处理信号，去除信号中的干扰和噪声，保证信号的质量。
比如在音频放大器中，通过限制输入信号的幅值，可以防止音频信号过载。
3. 保护电路二极管限幅电路在电路中还可以用于保护其他电子元件。
通过限制电流和电压的范围，可防止其他元件因电压过高或电流过大而损坏。
三、二极管限幅电路的注意事项在设计和应用二极管限幅电路时，需要注意以下几点。
1. 选择合适的二极管不同类型的二极管具有不同的导通电压和其他特性，需要根据具体的使用场景选择合适的二极管。
2. 控制输入信号的幅值二极管限幅电路的限幅范围取决于输入信号的幅值和二极管的特性。
二极管限幅电路实验报告
二极管限幅电路实验报告实验报告：二极管限幅电路摘要：本实验通过搭建二极管限幅电路，研究了该电路的性质和工作原理。
实验结果表明，二极管限幅电路能够将输入信号限制在特定范围内，实现信号的稳定输出。
1.引言2.实验原理输入信号超过负半周的正向截止电压时，二极管正向导通，负载电阻起到了放大作用，使得输出电压接近输入电压；输入信号低于负半周的负向截止电压时，二极管反向截止，输出电压维持在负向截止电压范围内。
3.实验装置和方法（1）实验装置：1）信号发生器；2）示波器；3）二极管（型号：1N4148）；4）电阻（1kΩ）；5）电容（100nF）；6）连线和电源等辅助材料。
（2）实验方法：1）按照电路图连接电路；2）调整信号发生器产生不同频率和幅度的正弦信号；3）用示波器观测输入和输出信号波形，并记录波形参数。
4.实验结果与分析通过实验观测，我们得到了不同输入信号下二极管限幅电路的波形和参数数据。
在输入信号幅度较大时，二极管限幅电路能够将其限制在一定范围内，保持稳定的输出。
通过进一步分析实验数据，我们可以得出以下结论：1）二极管限幅电路的工作原理是基于二极管的正向导通和反向截止特性；2）输入信号必须超过一定电压才能使二极管正向导通；3）当输入信号低于一定电压时，二极管反向截止，输出电压保持不变；4）二极管限幅电路具有限制输入信号幅度的功能，能够保护后续电路不受过大的输入信号影响。
5.结论本实验通过搭建了二极管限幅电路并进行了观测和分析，研究了该电路的特性和工作原理。
实验结果表明，二极管限幅电路能够将输入信号限制在一定的电压范围内，保持稳定的输出。
通过本实验的学习，我们对二极管限幅电路的性质和工作原理有了更深入的了解，为今后在信号处理和通信系统设计中的应用提供了理论依据和实际操作经验。
二极管 运放输出限幅
二极管运放输出限幅二极管运放在输出限幅电路中的应用，是电子工程中一种常见的信号处理方式。
它利用了二极管的单向导电性，这一特性使得二极管在电子线路中起到了至关重要的作用。
当输入信号的幅度超过一定范围时，二极管运放能够有效地限制信号的输出，保护后续电路免受过大的信号冲击。
当输入信号大于二极管的导通电压时，二极管导通，输出信号等于二极管的导通电压。
这一过程中，信号的幅度被限制在一定范围内，防止了信号的过冲。
而当输入信号小于二极管的导通电压时，二极管则处于截止状态，输出信号为零。
这样，无论输入信号如何变化，输出信号的幅度始终被控制在一定的范围内，实现了限幅的功能。
这种限幅电路的应用非常广泛，几乎涉及到了各种电子设备。
例如，在音频设备中，过大的信号可能会导致扬声器失真，使用限幅电路则可以有效地避免这种情况发生。
在通信设备中，限幅电路同样可以保护设备免受过大的信号干扰，提高通信的稳定性。
除了应用广泛外，二极管运放在限幅电路中的另一个优点是快速响应。
由于二极管的导通和截止速度非常快，因此这种限幅电路能够有效地抑制信号中的噪声和干扰。
这对于需要高精度、高稳定性的电子设备来说是非常重要的。
然而，不同的二极管具有不同的导通电压和导通电流，因此在选择限幅电路中的二极管时需要非常谨慎。
需要根据具体的应用场景和电路要求来选择合适的二极管。
此外，为了获得更好的限幅效果，还需要注意电路的布局和布线，尽量减小信号的损失和干扰。
二极管运放在输出限幅电路中的应用是一种非常重要的信号处理技术。
它利用了二极管的单向导电性来实现信号的限幅，有效地保护了电子设备免受过大的信号冲击。
这种限幅电路的应用范围广泛，不仅可以应用于音频设备和通信设备，还可以应用于许多其他的电子设备中。
在未来，随着电子技术的不断发展，相信二极管运放在限幅电路中的应用还会有更广阔的发展空间。
二极管双向限幅电路
二极管双向限幅电路二极管双向限幅电路电路是电子学的基础，而二极管双向限幅电路则是电路中最常用的一个。
限幅电路作为一个电路模块，广泛应用于通信、电源、计算机等电子领域。
本文将详细介绍二极管双向限幅电路：它的原理、组成及应用等方面。
一、原理二极管双向限幅电路的原理主要是通过二极管的单向导通性实现限幅效果。
在正半周信号的作用下，导通的是D1，电压的反向要求是小于0.7V，因此，信号最大的正半周输出电压值被限制为V1-0.7V。
此时，D2偏向熄灭，而D1处于正半周导通状态；在负半周，与之相似，输入电压作用下的最小负半周输出电压为V2+0.7V，此时D1处于反向熄灭状态，D2处于反向导通状态。
因此，该电路可以限制输入信号的最大值和最小值。
二、组成二极管双向限幅电路的组成主要包括两个二极管和电阻。
常用的二极管有硅二极管和锗二极管等。
电阻的值一般要根据电路的实际需求进行选择。
通常，电阻的作用是限流和分压，主要组成两个电压分压网络，并串接在信号源电路的输入端。
三、应用由于二极管双向限幅电路可限制输入信号的最大值和最小值，因此应用十分广泛。
具体应用如下：1. 电源管理方面，可用于稳压电源电路中，保证电源正常工作；2. 图像传输领域，可用于两幅图像的比较，保证输出信号的质量；3. 音频放大器领域，用于保护音响设备和车载音响，避免输入信号过大引起音频失真。
四、小结二极管双向限幅电路是电子学中不可或缺的一个电路模块，具有广泛的应用。
它的实现原理简单易懂，使用简单方便。
此外，它的应用范围也十分广泛，例如在电源管理、图像传输、音频放大器等领域都有大量的应用。
对于电子学学习者来说，理解和掌握该电路模块是一项必备技能。
二极管限幅电路
2.3 二极管限幅电路所谓限幅电路是限制信号输出幅度的电路，它能按限定的范围削平信号电压的波形幅度，是用来限制信号电压范围的电路，又称限幅器、削波器等。
限幅电路应用非常广泛，常用于整形、波形变换、过压保护等电路。
限幅电路按功能分为上限幅电路、下限幅电路和双向限幅电路三种。
上限幅电路在输入电压高于某一上限电平时产生限幅作用；下限幅电路在输入电压低于某一下限电平时产生限幅作用；双向限幅电路则在输入电压过高或过低的两个方向上均产生限幅作用。
1、二极管下限幅电路在下图所示的限幅电路中，因二极管是串在输入、输出之间，故称它为串联限幅电路。
图中，若二极管具有理想的开关特性，那么，当i u 低于E 时，D 不导通，o u ＝E ；当u ｉ高于E 以后，D 导通，o u ＝i u 。
该限幅器的限幅特性如图所示，当输入振幅大于E 的正弦波时，输出电压波形见。
可见，该电路将输出信号的下限电平限定在某一固定值E 上，所以称这种限幅器为下限幅器。
如将图中二极管极性对调，则得到将输出信号上限电平限定在某一数值上的上限幅器。
Du uiu O幅限特性2、二极管上限幅电路在下图所示二极管上限限幅电路中，当输入信号电压低于某一事先设计好的上限电压时，输出电压将随输入电压而增减；但当输入电压达到或超过上限电压时，输出电压将保持为一个固定值，不再随输入电压而变，这样，信号幅度即在输出端受到限制。
u u3、 二极管双向限幅电路将上、下限幅器组合在一起，就组成了如图所示的双向限幅电路。
u u E2.4 稳压二极管电路1、稳压二极管的基本特性稳压二极管是一种用特殊工艺制造的面接触型半导体二极管，这种管子的掺杂度高，击穿电压值低，正向特性和普通二极管一样。
当反向电压加到某一定值时，反向电流剧增， 产生反向击穿，反向击穿特性很陡峭。
击穿时通过管子的电流在很大范围内变化，而管子两端的电压却如图（b ）所示几乎不变，稳压二极管就是利用这一特性来实现稳压的。
二极管限幅电路原理
二极管限幅电路原理
二极管限幅电路是一种常见的电路，也叫限幅器，其中包括一个二极管和几个支路元
件（如电阻、电容等），经过组合的控制信号可以被调整，以使其满足设计需求。
二极管限幅电路的主要功能是将输入信号的振幅限制在一个指定的范围内，即限定了
输入信号的振幅值限度。
当输入信号振幅超出限定范围时，将导致二极管限幅电路中的电
流或者电压超出一定值，则会触发保护功能，使输出信号瞬间复位，从而达到限幅的效果。
二极管限幅电路的结构简单，工作原理直观，它的输入端可以接收各种正弦波、三角
波等理想信号和系统中的其它不可控信号，电路中的元器件是可调的，可以很容易进行调整，可以有效地适应不同输入信号环境，具有普适性和实用性，是一种灵活方便的信号限
幅调节电路。
二极管限幅电路普遍应用于计算机领域，电医学继电器、电源和变频器等领域，也可
作为信号源的稳压用途，其最主要的作用在于限定信号振幅的幅度和低通滤波的作用等。
二极管限幅电路的设计和组装极其简单，其重要性在于要把输入信号振幅限制在一个
确定范围之内，以确保电路功能正常运行，从而安全运行其它相关电路。
multisim二极管限幅电路
multisim二极管限幅电路Multisim二极管限幅电路在电子电路领域中，限幅电路是一种常用的电路设计，其功能是限制电压波形的幅度，使其保持在某个预设范围内。
二极管限幅电路是一种简单而有效的限幅电路，通过使用二极管和电阻来实现电压的限制。
本篇文章将一步一步地回答关于Multisim二极管限幅电路的设计和实现的问题。
第一步：电路原理在开始设计Multisim二极管限幅电路之前，我们需要了解电路的原理。
二极管限幅电路通常由两个二极管和两个电阻组成。
其中一个二极管用于将输入信号限制在负向电压范围内，另一个二极管则用于将输入信号限制在正向电压范围内。
两个电阻用于保护二极管，并确保电路正常工作。
第二步：电路设计在Multisim中设计二极管限幅电路非常简单。
首先，打开Multisim，然后选择“New Circuit”来创建一个新的电路。
接下来，选择“Place Component”按钮，并在搜索栏中输入“diode”来找到二极管组件。
将两个二极管拖放到工作区域，并将它们连接到输入信号的路径上。
然后，使用“Place Component”按钮再次搜索并添加两个电阻器，将它们连接到相应的二极管上。
最后，将负载电阻器连接到输出信号的路径上，以完成电路设计。
第三步：参数选择在选择二极管和电阻器之前，我们需要确定所需的电路参数。
这将决定电路的性能和限制范围。
对于二极管，我们需要考虑其反向击穿电压和正向压降。
通常，将选择具有更高击穿电压和较低正向压降的二极管。
对于电阻器，我们需要确定其阻值以及功率耗散能力。
根据实际需求，选择适当的电阻器。
第四步：电路模拟在经过上述步骤后，我们现在可以使用Multisim对二极管限幅电路进行模拟。
点击Multisim工作区中的“Simulate”按钮来打开仿真窗口。
在输入信号图表中，选择适当的输入信号。
通过调整输入信号的幅度和频率，我们可以观察到输出信号的限制情况。
确保输入信号在设定的限制范围内，并且输出信号的幅度保持在预期的范围内。
二极管限幅电路3.3v
二极管限幅电路3.3v二极管限幅电路是一种电路，可以用来限制电压的最大范围，同时还能够保护电路中的器件，使其不会受到过高的电压而烧毁。
在很多应用场合，二极管限幅电路都是必不可少的电路元件，本文将介绍一种3.3V的二极管限幅电路，并进行详细解释。
二极管限幅电路通常使用二极管来实现限幅作用，具有以下特点：1. 对于正向电压，二极管正常导通，限制电路中的电压不会超过二极管的正向电压。
2. 对于反向电压，二极管不能导通，此时限幅电路不起作用。
因此，为了实现完整的限幅功能，需要使用两个二极管，一个用于正向电压的限制，另一个用于反向电压的限制。
下面是一种简单的3.3V二极管限幅电路，用于限制在输入电压低于0V和高于3.3V时的输出电压。
在这个电路中，D1和D2是两个二极管，它们的作用是限制输入电压的上限和下限，同时保护电路中的元件。
R1和R2是用来控制电路的限制电压值的电阻，C1则是用来平衡电路中的电流波动，提高电路的稳定性。
在这个电路中，当输入电压小于0V时，D1处于反向偏置，此时不会产生任何电流，因此输出电压也为0V。
当输入电压大于3.3V时，D2会处于正向偏置，此时会形成电流流入电路，但由于D1处于反向偏置，可以避免电流继续通过电路，保证了电路的限幅作用。
这个电路在实际应用中非常广泛，可以被用来限制输入电压的幅值，保护其他电路元件。
但是需要注意的是，在使用二极管限幅电路时，必须选择合适的二极管类型、电阻值等元件才能够实现最佳的效果。
三、二极管限幅电路在实际应用中的作用二极管限幅电路在很多电路中都有着重要的作用，例如：1. 保护其他电路元件由于二极管限幅电路可以限制电路中的电压范围，因此可以保护其他电路元件不被电压过高而烧毁，对于一些对输入电压非常敏感的器件，二极管限幅电路尤其重要。
2. 提高电路的稳定性在电路中，如果输入电压因为各种因素而出现波动，会对电路中的元件产生一定的影响，使得电路的稳定性下降。
并联二极管上限幅电路
并联二极管上限幅电路在电子世界里，有个神奇的东西叫做并联二极管上限幅电路，听起来是不是有点高深？其实它就像我们生活中的一位守门员，负责把那些过于“疯狂”的电信号挡在门外，保持电子设备的平稳运行。
想象一下，如果没有这样一个守门员，信号就像喝了兴奋剂的孩子，四处乱窜，搞得大家不得安宁。
嘿，谁会想在电路里搞得一团糟呢？先说说二极管吧。
二极管就像是一个只允许电流单向通过的小门。
电流从一边进，另一边出，没得商量。
这种特性让二极管在电路中扮演了重要角色，像是家里的门卫，严肃又认真。
可是在一些情况下，二极管光靠自己可不够。
这里就需要并联的妙招了。
并联就是把几个二极管像朋友聚会一样，拉在一起，形成一个强大的小团体。
每个二极管都在认真工作，保护着电路。
比如说，当输入的电压太高，二极管就会齐心协力，像一群勇敢的骑士，顶住压力，把过高的电压压制在一个合理的范围内。
就像是家里的长辈，见小孩子太调皮了，赶紧把他们的玩具收起来，不能让他们闹得不可开交。
这么一来，信号就被限制在一个可控的范围内，设备也能安安稳稳地工作。
这真是个聪明的办法啊！想象一下，电路里的信号如果不受控制，就像开了天窗的车，满载而归也得满脸灰。
我们不想让电路“吃到灰”，对吧？二极管并联还挺有趣的。
每个二极管的特性稍微不同，有的像个急性子，有的则比较稳重。
它们在一起，形成了一种微妙的平衡。
你可以把它想象成一个合唱团，有些人唱高音，有些人唱低音，和谐得很。
只要一个人唱得太高，其他人就会跟着调节，保持整体的平衡，确保合唱听起来不刺耳。
在实际应用中，这种上限幅电路可谓是无处不在。
我们用的手机、电视，甚至是家里的冰箱，都可能用到了这种电路。
它们就像是我们的保镖，默默守护着电子产品不被“过激”的信号伤害。
信号一旦过高，二极管就会立刻反应，就像是侦探看到可疑人物，迅速采取行动，保护“家”里的安全。
使用并联二极管上限幅电路并不是没有挑战。
虽然这些小家伙们各自能力不凡，但如果其中一个二极管“挂掉”了，整个系统可能就会受到影响。
二极管中限幅电路的分析及其故障检测
二极管中限幅电路的分析及其故障检测
是一种具有两个电极的器件，它容许从一个方向流过，因为这个特点，在当中，二极管常常被用来当做反向阻断来用法。
利用二极管的两种工作状态，能够形成限幅电路。
限幅电路是指对电路中某一点信号幅度大小举行限制，假如信号没有达到规定的大小，那么限幅电路就不会工作。
这一过程就称为二极管限幅电路。
那么当限幅电路浮现问题时，如何举行故障处理呢?
1所示是二极管限幅电路。
在电路中，A1是(一种常用元器件)，VT1和VT2是(一种常用元器件)，R1和R2是器，VD1~VD6是二极管。
图1二极管限幅电路
电路分析思路解释对电路中VD1和VD2作用分析的思路主要解释下列几点：
从电路中可以看出，VD1、VD2、VD3和VD4、VD5、VD6两组二极管的电路结构一样，这两组二极管在这一电路中所起的作用是相同的，所以只要分析其中一组二极管电路工作原理即可。
集成电路A1的①脚通过电阻R1与三极管VT1基极相连，明显R1是信号传输电阻，将①脚上输出信号通过R1加到VT1基极，因为在集成电路A1的①脚与三极管VT1基极之间没有隔直，按照这一电路结构可以推断，集成电路A1的①脚是输出信号引脚，而且输出直流和沟通的复合信号。
确定集成电路A1的①脚是信号输出引脚的目的是为了推断二极管VD1在电路中的详细作用。
集成电路的①脚输出的直流明显不是很高，没有高到让外接的二极管处于导通状态，理由是：假如集成电路A1的①脚输出的直流电压足够高，那么VD1、VD2和VD3导通，其导通后的内阻很小，这样会将集成电路A1的①脚输出的沟通信号分流到地，对信号造成衰减，明显这一
第1页共4页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.6.3 双向限幅器 1. 单运放二极管双向限幅器 把二极管和电阻分压组合起来，并接在运放的反馈 回路中，就组成了普通二极管双向限幅器。二极管双向限 幅器电路及传输特性如图所示。由于输入信号Ui变化时， 二极管D1、D2有三种组合，从而电路输出形成三个区间。
有两个限幅区，传输区夹在两个限幅区之间，具有这种 传输特性的限幅器叫双向限幅器。只有一个传输区和一个限 幅区的限幅器叫单向限幅器。若限幅区夹在两个传输区之间 则称区间限幅器。
2. 二极管的钳位作用 二极管钳位如下图所示，该电路为串联限幅。
5.6.2 单向限幅器 1. 单运放二极管单向限幅器 二极管限幅器就是利用二极管单向导电性特性构成的， 如下图，为并联限幅。
单运放稳压管桥式双向限幅器电路和传输特性如图所 示。二极管桥式电路和反馈电阻并接在运放的反馈电路
中，可提高电路的限幅精度，改善正负限幅电压的对称
性。 当输入电压为零时，加在桥路上的电源电压为+VCC，
-VEE通过R4和R5使稳压管DZ导通，而D1~D4均截止。设
R4 = R5 =R，稳压管的稳压值为VZ，流过稳压管的电流 为：
下门限电压为： Vth
R R4 R R4 ( VEE 3 U D） R f R3 R3
2. 双运放二极管双向限幅器 双运放二极管双向限 幅器的电路形式较多，详 见相关资料。
3. 单运放稳压管双向限幅器 单运放稳压管双向限幅器电路和传输特性如下图所示。
传输特性
4. 单运放稳压管桥式双向限幅器
限幅电路
5.6.1 限幅电路概述及二极管钳位作用 1. 限幅电路概述 限幅电路又叫钳位电路，特点是当输入大到一定范围 后，输出不再随输入的增大而变化，而保持在某个固定值 上。这种特性不仅用于信号的处理和运算中，也广泛用于 过载保护中。限幅电路按是否带运放分为有源和无源两种。 由于运放具有高输入阻抗和低输出阻抗的特点，所以带运 放的有源限幅器可使信号源和负载之间有良好的隔离作用。 但是由于受运放频率相应的限制，接入运放后，电路的工 作频率变窄。
VCC VEE VZ VCC VEE VZ I0 R4 R5 2R
该电流即为起始电流。适当选取电流值，就不会使稳压管
在工作过程中进入反向击穿待性的起始段，而永远工作在特性 的陡直线段上，从而提高了限幅精度。
Ui<UR ，D截止
Ui >
UL UR ，D导通，限幅电压为：
Rf R2
(U D U R )
由于 U R U D
R2 Vth R2 R1
则上限限幅门限电压值Vth+为：
R2 R1 V (U R U D ) R2
th
2. 稳压管单向限幅器 稳压管单向限幅器如图所示。 有
限幅器的主要技术指标是限幅门限值和限幅系数，结合 下图来说明。
uo(V) +UH +Uth -Uth -UL 0 ui(mV限限幅门限值Vth+ 3.下限限幅电压VL
5.限幅区;上、下限幅区
6.传输区 7.限幅系数KLI
4.上限限幅电压VH
K LI
( dv0 / dvI ) 传 ( dv0 / dvI ) 限
传输
限幅电压为： VL （
上门限电压为： Vth
R VL Rf
U i VCC 输出电压： U O ( R2 // R f )( ) R R1
3）下限幅区： Ui负向变化时， 使D1截止、D2导通，电路 开始工作在下限幅区。等效电路如图 (c)所示。
R3 R4 R4 限幅电压为： VH VEE U D） R3 R3
1）传输区： D1、D2截止，电路为反相比例放大电路。 等效电路如图 (a)所示。
AVf
传输
Rf UO Ui R
2）上限幅区： Ui正向增大， 使D1导通、D2截止，电路 开始工作在上限幅区。等效电路如图 (b)所示。
U D VCC VCC VL R1 R1 R2 R2 R R2 VCC 1 U D） R1 R1 VL AVf
