感应卡IC卡游戏机投币系统使用说明.
IC卡消费系统软件使用说明书
IC卡消费系统使用说明书一、启动SQL2000服务器点击电脑左下角开始”→“程序”→“MicroSoft SQL Server”→“服务管理器”进入如下界面：点击开始/继续，“当启动OS时自动启动服务”前面打勾二、创建数据库第一次使用时，点击电脑左下角开始”→“程序”→IC卡智能消费系统“→一卡通中心服务”→“中心服务”，打开中心服务，会在电脑右下角出现中心服务图标，进入如下界面：，如下图：点击是提示安装成功。
三、软件主要功能操作流程登陆软件并修改系统管理员admin密码admin1.消费系统各个模块详细说明1.1登录双击软件快捷图标。
弹出登录窗口。
操作员 001 密码：001，点击确定如果电脑时间不正确点击“否”按钮，软件退出来，更正电脑时间后再次进入。
如果时间正确，点击“是”按钮，进入登录界面。
主操作界面机器状态采集窗口软件主操作界面包括标题栏，菜单栏，快捷菜单栏，机器状态窗口，数据采集窗口，状态栏。
标题栏用于说明使用管理软件的用户名称。
用户名称是在系统使用设置中填写的。
客户化中显示软件的所有功能，用于对软件中的信息进行设置。
机器状态窗口用于查看机器的状态，如查看机器是否与计算机相连通，查看机器初始化是否成功，查看机器下载参数是否成功，数据采集查看等。
数据采集窗口用于查看数据的采集情况，在进行消费的时候，最好不要对收费机进行数据采集，我们不建议对机器进行边操作边进行数据采集。
状态栏是用来显示登陆操作员名称，登陆时间，版本信息，当前时间等。
数据采集时，会显示计算机串口的打开与关闭情况。
2.客户化2.1用户管理该功能用于增加一个新的操作员，新增加的可以是数字，字母，密码最大长度为6位，可以为字母及数字，客户端号输入1，增加完毕后，单击【确认】按钮，在出现的“添加成功”的对话框中选择【ok】即可。
2.2权限管理用于对新增加的用户设置权限，界面如下所示，在该界面中选择要设置权限的操作员，然后在左边的功能中双击选择该操作员可以操作的功能，也可单击【全选】选中所有功能，或单击【全否】取消所有功能的选择。
游戏机刷卡系统说明
4、系统软件设置日期、时间、消费时段、卡类型折扣等，具有每日限额消费功能。
5、支持CPU、IC卡类型，可查询每日消费记录。
管理软件
1、替代CPU管理主机，安装在场地吧台电脑上，可进行会员卡开卡、充值、消费；
3、清零卡：此卡专用于管理机和卡头的账目等信息的清除。
4、设置卡：此卡专用于卡头的设置，功能和管理卡相同，在工程人员安装结束后交由老板管理。
5、密码卡：此卡专用于主机的密码权限设置。
6、员工卡：此卡专用于管理机上，可对游戏卡进行充值、取款和余额查询等，需由收银员保管。
7、会员卡：此卡通过管理机发行给会员，充值后可在安装了本系统的设备上消费
产品简介
游戏机刷卡管理系统的出生：随着相关部门一些规定，电玩城里有些游戏机无法像之前那样运行了，以长远的眼光来看，场地安装电玩城管理系统是必不可少的.
1. 本系统由智能CPU卡管理主机、CPU卡卡头、智能CPU卡3部分组成；
2. 智能CPU卡管理主机提供各种高级功能：管理、查账、清除和收银等，完成上述功能需要相关人员插入 对应的CPU卡，如管理卡、员工卡。
3. 智能CPU卡头，装配在每台游戏机上，提供终端用户上下分功能，场地可根据具体需求，配备多套智能 CPU卡头，终端用户使用时需要插入游戏CPU卡。
4. 本系统各种CPU卡的权限严谨，加密性强。
特点
CPU管理主机
1. 内置锂电池可支持20小时以上，在加外电时自动充电。
2. 提供管理人员和用户分别使用的两个独立LCD显示屏，用户显示屏在相关操作时会自动点亮。
4、只要断电就需要开机卡，开机卡最保障老板的利益，防止内部人随意冲值；
IC卡读写机具的使用指南和操作技巧
IC卡读写机具的使用指南和操作技巧IC卡读写机具，也被称为智能卡读写器，是一种能够读取和写入IC卡信息的设备。
它广泛应用于各种领域，包括金融、物流、交通等，为用户提供了便捷和安全的服务。
本文将为您介绍IC卡读写机具的使用指南和操作技巧，以帮助您更好地应用这一设备。
一、IC卡读写机具的基本介绍IC卡读写机具是一种具备读取和写入IC卡信息能力的设备。
它可以与各类IC卡进行数据交换和通信，并通过这些卡片实现相应的功能。
例如，金融领域中的银行卡、交通领域中的公交卡、物流领域中的门禁卡等，都可以通过IC卡读写机具来读取和写入信息。
IC卡读写机具通常由硬件设备和相应的软件程序组成。
硬件设备部分包括读卡口、键盘、显示屏等，用于用户操作和信息显示。
而软件程序部分则是指控制卡片信息读取和写入的程序，通常会提供相应的用户界面以供操作。
二、IC卡读写机具的使用指南1. 准备工作在使用IC卡读写机具之前，需要先进行一些准备工作。
首先，确保IC卡读写机具处于正常工作状态，接通电源，并插入相应的通信线缆。
同时，也需要保证所使用的IC卡是正常的、已激活且具备相应的功能。
2. IC卡读取将IC卡放入读卡口中，并确保卡片与读卡口接触良好。
有些IC卡读写机具会自动读取卡片上的信息，而其他的可能需要用户手动触发读取操作。
在读卡过程中，注意保持卡片和读卡口的清洁，避免灰尘或刮伤对读取质量产生影响。
3. IC卡写入如果需要对IC卡进行写入操作，首先确保所使用的IC卡具备可写入的功能。
然后，通过IC卡读写机具提供的相应软件程序进入写入操作界面。
根据需要填写或选择相应的字段，然后点击写入按钮进行写入操作。
4. 安全性注意事项在使用IC卡读写机具时，需要注意保护用户信息的安全性。
首先，确保IC卡读写机具的软件程序是安全可靠的，不会泄露用户信息。
其次，在进行读写操作时，需要确保所在环境的安全性，避免他人窥视或非法读取用户信息。
另外，及时更新IC卡读写机具的系统或软件程序，以免遭受恶意攻击或病毒侵袭。
IC卡投币器使用说明：

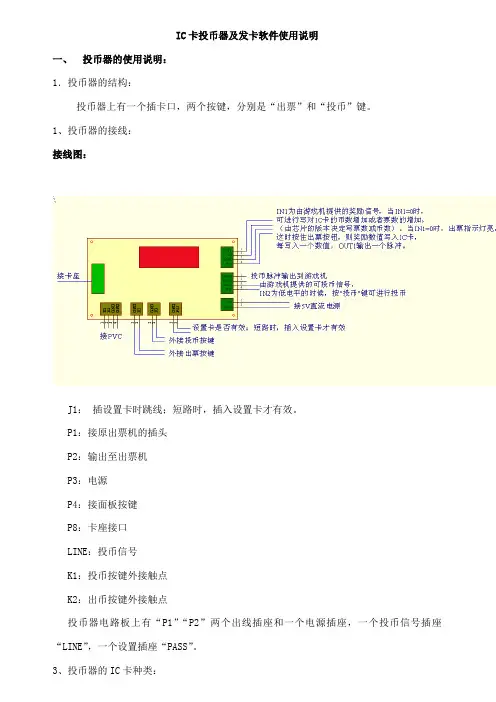

IC卡投币器及发卡软件使用说明一、投币器的使用说明：1．投币器的结构：投币器上有一个插卡口，两个按键，分别是“出票”和“投币”键。
1、投币器的接线：接线图：J1：插设置卡时跳线；短路时，插入设置卡才有效。
P1：接原出票机的插头P2：输出至出票机P3：电源P4：接面板按键P8：卡座接口LINE：投币信号K1：投币按键外接触点K2：出币按键外接触点投币器电路板上有“P1”“P2”两个出线插座和一个电源插座，一个投币信号插座“LINE”，一个设置插座“PASS”。
3、投币器的IC卡种类：分别有“机号设置卡”“投币设置卡”“汇总卡”和“消费卡”四种卡。
“机号设置卡”是设置机号和定义用户代码用的，插入机号设置卡前须将设置插座“PASS”用短路塞短路，才有效，插入机号设置卡后，投币器显示为机号，可用“出票”和“投币”两按键“+”“-”机号，注意：在设置机号的过程中，将消除机器上的汇总数。
“投币设置卡”的使用：插入“投币设置卡”后，投币器显示“CCCC”，这时可按“投币”键设置一次投币额，分别是“01”“10”“100”“1000”“消费卡”的使用：插入消费卡后，投币器显示卡上的币数，在IN2为低电平的时候，按“投币”键可进行投币，每次投币的数量由投币“设置卡”预先设置好，如果游戏机上有奖励，这时可按“出票”键，奖励的币数将自动写入IC卡上。
“汇总卡”的使用：消费卡消费的币数和出票的币数存储在投币器的存储器上，并自动累加，使用汇总卡可将这两个数值汇总入汇总卡。
插入汇总卡后，投币器将显示投币数和出票数，其中显示出票数时前面加负号，以作分别。
两个数字循环显示。
这时可按“出票”键，将这两个数字写入汇总卡。
投币器的投币数和出票数将自动消零。
二、发卡软件的使用说明：1、软件的菜单：使用步骤：1、软件安装完毕，第一次运行，需先设定客户代码，在“OPTION”-“USERID”中设定。
界面如下：先输入初始密码：“a1b2c3d4”，完后点“cmp”，这时可输入“User Name”和“User ID”。
IC卡充值机使用说明书(最新)
IC 卡充值机使用说明书IC卡充值机使用说明书1、开机后显示“PL”，放入授权卡即进入工作状态显示“0.00”2、充值，放入用户卡输入充值金额再按确认健即可（余额显示栏上显示此用户的余额）3、误充处理（即减去用户卡内的金额），按设置和“9”两健再放入授权卡，显示“-0.00”时放入用户卡输入要扣除的金额后按确认键即可,每次只能进行一次。
4、设置费率卡按“设置”和7键，系统会显示“FL”然后把费率卡放在感应区，系统会显示“A”，这时输三位数字，不超过255；接下来系统会显示“b”，输入三位数字，不超过255；接下来系统会显示“D”，输入三位数字，不超过255；A和B是一组，A表示扣费金额，B表示水表输出的脉冲（流量控制模式），或者间隔时间（时间控制）。
A和B是一组，A表示扣费金额；B表示水表输出的脉冲（流量控制模式），或者问题隔时间（时间控制，单位间隔0.25秒）。
C和D是一组，C表示金额，D表示水表输出的脉冲，（流量控制模式），或者间隔时间（时间控制，单位间隔0.25秒）。
费率设置成功后会“嘀”的一声报警，失败会报警（E----16），设置成功后把“费率卡”放在水控中感应2秒钟即可把费率程序写到水控中。
5、充值机清零按两次“+”号健，再按“F1、F2、F3”三健后再按“确认”健后，放入“清零卡”后即可清除充值机内的充值金额，按“查询”健，显示金额为“0.00”注：1、一体流量热水水控中的“b”的脉冲数中，2个脉冲表示为1升水。
2、饮水机水控中的“b”的脉冲数中，58个脉冲数表示为1升水。
举例说明：1、一体机热水设置说明；（1）无限量使用0.3元每桶热水的收费标准，（每桶水按20升/桶计算）设置如下：把收费标准换算成“元/升”，即0.3元÷20升=0.0015元/升：水控的收费精确度为分，不能精确到厘钱，则要把1.5分换算成最小整数，1.5分×2=3分，表示每2升水扣3分钱。
则把“A”设置成“003”就可以了，“b”设置成“004”表示4个脉冲2升水。
IC卡软件系统使用说明书

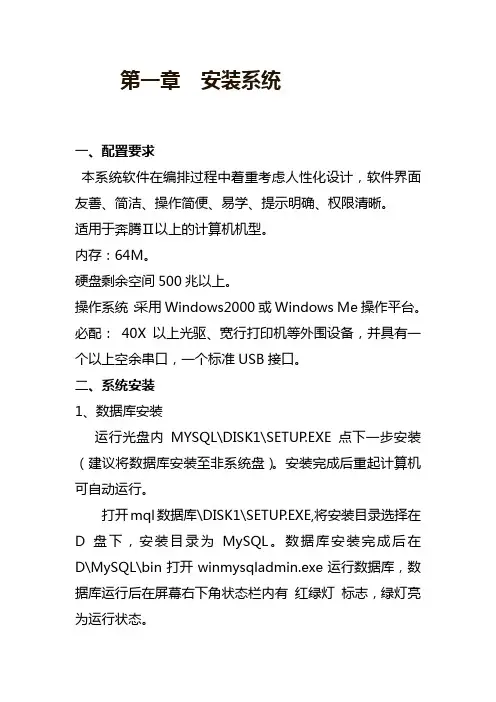

第一章安装系统一、配臵要求本系统软件在编排过程中着重考虑人性化设计，软件界面友善、简洁、操作简便、易学、提示明确、权限清晰。
适用于奔腾Ⅱ以上的计算机机型。
内存：64M。
硬盘剩余空间500兆以上。
操作系统：采用Windows2000或Windows Me操作平台。
必配： 40X以上光驱、宽行打印机等外围设备，并具有一个以上空余串口，一个标准USB接口。
二、系统安装1、数据库安装运行光盘内MYSQL\DISK1\SETUP.EXE 点下一步安装（建议将数据库安装至非系统盘）。
安装完成后重起计算机可自动运行。
打开mql数据库\DISK1\SETUP.EXE,将安装目录选择在D 盘下，安装目录为MySQL。
数据库安装完成后在D\MySQL\bin 打开winmysqladmin.exe运行数据库，数据库运行后在屏幕右下角状态栏内有红绿灯标志，绿灯亮为运行状态。
2、据库与软件连接打开软件可执行文件可以看到下图直接点击“测试”如下图点击“确定”如下图点击“保存”如下图点击“确定”如下图点击“退出”数据库连接完成。
3软件系统安装运行光盘内售水系统\售水系统.exe 点下一步安装（建议将售水系统安装至非系统盘）。
4、公司读写卡器安装运行光盘内读写卡器驱动\usbdrive\PreInstall.exe 点install安装。
三、系统流程系统登录及系统数据维护(1)建立数据库双击售水系统图标，出现对话框点击：“建库”、“保存”即可。
(2)用户信息登记；(3)系统初始化；(4)售水；第二章系统登录软件安装完毕后可以登入系统本软件在出厂前已设臵好操作员号（111）、口令（111）、权限（管理员），使用者进入系统后应及时更改各项密码（其更改方法见第三章的设臵操作员信息）。
管理员和操作员应对自己的密码保密，不得向他人透露。
填写完毕后单击“确定”即可进入主系统。
注意：牢记管理员密码。
（图一）第一次登录系统时输入方法：点击“操作员号”后的空白位臵，当鼠标变成闪动的竖道时，即可输入“111”。
感应刷卡机使用方法
感应刷卡机使用方法感应刷卡机是一种常见的支付工具，广泛应用于商场、超市、餐厅等场所。
它可以方便快捷地完成刷卡支付，为用户提供了更加便利的消费体验。
本文将介绍感应刷卡机的使用方法，包括开机、刷卡、输入密码和注意事项等方面。
一、开机准备1. 检查刷卡机的电源线是否连接好，并接通电源。
2. 确保刷卡机的屏幕干净清晰，没有明显的划痕或损坏。
二、刷卡操作1. 将需要支付的商品或服务收银员输入金额，并确认。
2. 将刷卡机的读卡器与信用卡或借记卡紧密接触，不要刷卡机插口接触到其他物体。
3. 等待刷卡机发出“刷卡”的提示音或屏幕显示“请刷卡”的字样，然后将信用卡或借记卡快速轻刷在感应区（通常是刷卡机顶部的一个小方框或一段线条）上。
注意保持手稳定，避免划破卡片。
4. 等待片刻，刷卡机会自动读取卡片信息，显示“读卡成功”的提示信息。
此时，系统会自动进行扣款并输出支付结果。
三、输入密码1. 如果支付金额较高或需要输入密码，则刷卡成功后刷卡机会发出“请输入密码”的提示音或屏幕显示相应字样。
2. 输入密码时，刷卡机的屏幕上会显示一个虚拟的数字键盘。
手指轻触屏幕上的相应数字，然后在屏幕上的密码框内显示输入的密码。
3. 确认输入的密码是否正确后，点击屏幕上的确认键或按下刷卡机键盘上的确认键，以完成密码输入。
四、支付结果与小票1. 支付完成后，刷卡机会发出“支付成功”的提示音或屏幕显示相应字样。
2. 一般情况下，刷卡机会自动打印一张小票，并将其送出。
在收到小票后，可查看支付的详细信息和商户的相关信息。
3. 如有需要，可以要求收银员为您提供电子小票或手动开具发票。
五、注意事项1. 在使用刷卡机时，要注意妥善保管信用卡或借记卡，并确保卡片无损伤。
2. 刷卡时，刷卡机的读卡口要与卡片接触良好，以防刷卡失败或卡片损坏。
3. 在输入密码时，应遮挡好周围的视线，确保密码的安全性。
4. 注意观察刷卡机屏幕上的提示信息，如有异常或错误提示，应及时与收银员沟通，以避免支付问题。
IC卡充值机使用说明书（最新）
IC卡充值机使用说明书（最新）IC 卡充值机使用说明书IC卡充值机使用说明书1、开机后显示“PL”，放入授权卡即进入工作状态显示“0.00”2、充值，放入用户卡输入充值金额再按确认健即可（余额显示栏上显示此用户的余额）3、误充处理（即减去用户卡内的金额），按设置和“9”两健再放入授权卡，显示“-0.00”时放入用户卡输入要扣除的金额后按确认键即可,每次只能进行一次。
4、设置费率卡按“设置”和7键，系统会显示“FL”然后把费率卡放在感应区，系统会显示“A”，这时输三位数字，不超过255；接下来系统会显示“b”，输入三位数字，不超过255；接下来系统会显示“D”，输入三位数字，不超过255；A和B是一组，A表示扣费金额，B表示水表输出的脉冲（流量控制模式），或者间隔时间（时间控制）。
A和B是一组，A表示扣费金额；B表示水表输出的脉冲（流量控制模式），或者问题隔时间（时间控制，单位间隔0.25秒）。
C和D是一组，C表示金额，D表示水表输出的脉冲，（流量控制模式），或者间隔时间（时间控制，单位间隔0.25秒）。
费率设置成功后会“嘀”的一声报警，失败会报警（E----16），设置成功后把“费率卡”放在水控中感应2秒钟即可把费率程序写到水控中。
5、充值机清零按两次“+”号健，再按“F1、F2、F3”三健后再按“确认”健后，放入“清零卡”后即可清除充值机内的充值金额，按“查询”健，显示金额为“0.00”注：1、一体流量热水水控中的“b”的脉冲数中，2个脉冲表示为1升水。
2、饮水机水控中的“b”的脉冲数中，58个脉冲数表示为1升水。
举例说明：1、一体机热水设置说明；（1）无限量使用0.3元每桶热水的收费标准，（每桶水按20升/桶计算）设置如下：把收费标准换算成“元/升”，即0.3元÷20升=0.0015元/升：水控的收费精确度为分，不能精确到厘钱，则要把1.5分换算成最小整数，1.5分×2=3分，表示每2升水扣3分钱。
感应卡正确使用方法
感应卡正确使用方法
首先要注意正确持卡，用拇指和中指卡住感应卡的两边，用食指顶住卡的外面，让卡的平面与售水机感应区平行，轻轻贴在感应区中心点，当听到售水机发出提示音后，方可拿开感应卡，然后进行打水操作。
确定水桶对正打水口后，按灌装键开始灌装，水满后再次刷卡停止灌装，听到提示音后拿开感应卡，售水机会按照实际出水量从卡中扣除相应实际费用。
本机必须使用第二次刷卡的方法停止灌装，如果第一次刷卡后，不使用第二次刷卡的方法停止灌装，售水机会从卡的余额中扣除2.6元。
如果使用暂停键停止了灌装，也必须再次刷卡完成本次计费。
如果客户查看余额后，也要再次刷卡，售水机不会扣费，否则售水机会从卡中扣费2.6元。
注意：售水机每次刷卡的最高消费额为2.6元，是通过两次刷卡的方法来完成每次操作的计费。
如果不进行第二次刷卡，售水机会默认为每次操作的最高消费额2.6元。
另外两次刷卡必须用同一张卡，不得用后卡对前卡进行操作，如果用第一张卡刷卡灌装后，用第二张卡进行第二次刷卡，售水机也会从第一张卡的余额中扣除2.6元。
投币器正确使用方法
每次投币时，用拇指和中指捏住硬币，轻轻放在投币口处，然后用食指轻轻向下一抹，让硬币自由落下，投币器会根据硬币的厚度和重量进行识别，当投币器识别后，硬币会落于钱箱中。
如果用力投币或者投币方法不正确，投币器会不吃币（硬币加了外力会改变它的参数，如重量等，造成投币器无法识别）。
最新IC卡及投币器两用计费系统_读卡机说明书
最新IC卡及投币器两用计费系统读 卡 机 说 明 书附件: ● 数据线1条(如果损坏可以用8蕊网络线替代)● 消费卡2张， 2、3、4、5号卡各一张，里面都有专属的16位数密码(包含消费卡)，以防止其他地区来消费或盗用。
● 读卡机没有按键可以使用，完全由1、2、3号卡完成设定。
● 未插入IC卡也可以投币1、需插卡的读卡机插入IC卡后，会将投币的点数存入IC卡内。
2、不需插卡的读卡机，不会将投币的点数会加到IC卡内。
●返还剩余额时一定要是这次使用这台读卡机的卡片别的卡片无法返还● 开始使用读卡机流程说明：1.开始使用时会先显示则插入2号卡，设定完成会显示并闪烁. 后面的两个则为机器码。
2.取出2号卡后会显示则插入3号卡，设定完成会显示并有哔哔声，则可取出3号卡，一切设定则完成。
3.最后显示日期及现在时间，如果时间不对，只需将已经更改好时间的1号卡插入即可自动修正新的时间，几秒钟就可以取出1号卡。
4.使用一段时间后一样可以使用1、2、3号卡重新设定数据。
● 3号卡对于读卡机的数据如下1.投币一次等于多少元。
2.[几分钟内不扣点数] 数值。
3.[卡内最少安全点数] 数值。
4.[每分钟用电扣除点数] 数值。
5.[每分钟电热(其他耗电)用电扣除点数] 数值。
6.延迟取卡每分钟扣除点数] [或浸泡/待机时间]数值。
● 4号卡(读出读卡机累计消费点数)插入后显示，并自动同步设定机器码成这台读卡机专用纪录卡片，如果不是这台使用的4号卡片，显示会闪烁，正确显示后，自动读取内存中未写入卡片的消费累计点数，最后轮流显示本次存入卡片的总收入，本月累计的总收入，取出卡片即可。
● 5号卡(读出读卡机累计投币数量)﹕插入后显示，并自动同步设定机器码成这台读卡机专用纪录卡片，如果不是这台使用的5号卡片，显示会闪烁，正确显示后，自动读取内存中未写入卡片的投币数量，写入卡片后，会显示本次累计数量，并将读卡机记录投币数量清成0，取出卡片即可。
公交感应式教材IC收费系统培训课本操作声明
公交感应式IC收费系统培训教材操作说明第一节车载收费机1． 主要功能车载收费机是安装在公交车辆上的电子收费设备，按预先设置的票价或次数, 扣减各类乘客卡内余额或次数。
乘客卡在车上刷卡的数据，暂时保存在车载机内，再通过数据采集盒将采集到的数据送到分公司管理工作站，最后再传送到IC卡管理中心汇总。
乘客刷卡的记录内容包括：卡类、乘座线路号、车号、司机号、车载机号、乘车时间、收费金额、卡内余额或次数等信息。
车载收费机由主机、托架2部分组成。
2．外形名称1）正面（乘客面）：10个汉字×2行 LCD带背光液晶显示器。
2色操作状态指示灯1个（红—禁止通行，绿—通行），语音喇叭1个。
语音喇叭1个。
2）背面（司机面）：2色操作状态指示灯1个（与正面指示灯同步）。
红色按钮：翻查乘客刷卡记录。
黑色按钮：设置参数、翻查车载机设置情况和解除报警等。
蜂鸣器1个。
3）侧面：数据采集孔。
系统设置孔。
电源开关。
1． 屏幕显示车载机屏幕有两种显示状态：1） 预备状态车载机内的数据已被采集，并且没有刷卡时，屏幕显示：2）工作状态在预备状态下刷卡（司机卡或乘客卡）后，屏幕显示进入工作状态：间隔5秒后,屏幕切换为:2．签到每天发车之前，当班司机要使用本人司机卡在车载收费机上签到，卡内有该司机的工号。
数据经后台数据库系统处理后，可统计司机签到以后所发生的营运数据。
操作步骤如下：1） 打开电源开关打开车载电源开关，同时屏幕显示“预备”（早班） 或“欢迎使用---”（下一班或已刷过卡、未进行数据采集的工作状态）。
2）按黑色按钮按一下车载机背面的黑色按钮后再松开，看到车载机红灯闪亮，屏幕显示：欢迎使用XX公交IC 卡收费系统3）刷司机卡持本人司机卡接近车载机感应区，蜂鸣器发出“滴”一声，屏幕显示：签到完毕卡号：00000034此时签到完毕，屏幕显示进入工作状态。
4)签到查询司机若要查询签到情况，按黑色按钮两下，既可看到屏幕显示本人的司机卡号及签到时间：司机卡号：00000034签到时间：08-10 10:235）营运收入查询连续按动黑色按钮3下，可查看本班收费机内乘客刷卡的收入情况：当接班司机用司机卡重新签到后, 车载机内的营运收入从0开始计算。
投币器的设置方法
投币器的设置方法投币器是一种用于接收和识别硬币的设备，常见于自动售货机、游戏机和公共交通设施等场合。
投币器的设置方法需要经过以下步骤：1.了解硬币种类：不同国家和地区的硬币种类可能不同，因此第一步是了解要设置的投币器所需接收的硬币种类。
通常，投币器会支持不同面额的硬币，并且可以根据需要进行设置。
2.确定投币器的硬币接收通道：投币器通常具有多个硬币接收通道，以接收不同面额的硬币。
在设置之前，需要确定设置相应的硬币接收口。
3.清除通道：在设置投币器之前，需要确保硬币接收通道是清洁且无堵塞的。
检查通道内是否有灰尘、碎纸或其他异物，必要时清除它们。
4.调整硬币接收器的灵敏度：投币器需要识别硬币的大小、重量和材质等特征。
在设置之前，需要调整投币器的灵敏度，以确保它能够正确地辨识和接收硬币。
通常，投币器会有相应的调节钮或调节器，用于调整灵敏度。
5.设置硬币接收通道：根据硬币的种类和面额，设置相应的硬币接收通道。
通常，投币器的硬币接收通道是可以更换或调整的，以适应不同硬币的大小。
如有需要，可以按照说明书或操作手册的指导，更换或调整硬币接收通道。
6.测试硬币的辨识和接收：设置完成后，需要进行测试，以确保投币器可以正确地辨识和接收硬币。
将不同面额的硬币放入投币器，观察是否能够正常识别和接收。
如果有硬币无法被接收，可能是设置有误或投币器故障，这时需要重新检查设置或联系维修人员。
7.设置投币器的报警和处理方式：投币器通常具有报警和处理机制，用于处理接收错误或异常的硬币。
根据需要，可以设置和调整相应的报警和处理方式，以提供更好的用户体验和硬币管理。
8.定期清洁和维护：投币器作为一个常用设备，需要定期进行清洁和维护，以保持其正常运行和延长使用寿命。
定期清洁硬币接收通道和传感器，同时检查是否有损坏或老化的部件，如有需要，及时更换。
投币器的设置方法需要根据具体设备的型号和说明进行操作。
在进行设置之前，最好先阅读设备的操作手册或咨询相关技术人员，以确保正确和安全地完成设置。
游戏机投币器说明书
投币器是大部份游戏机都要装的，现在大多游戏机台使用的都是防假币投币器，下面是防假币投币器使用说明：
一、接线说明：
1、红线—DC+12V
2、白线—coin讯号
3、黑线—接地线
4、灰线—码表—+12V
微电脑多元设定投币系统
采用高速微电脑工作，多重辨识功能更精准稳定
可随时变更硬币设定值与硬币种类
可同时使用多种硬币或代用钱币
特殊规格可依客户需要订做
二、操作说明：
开电3秒后，双色发光指示灯绿色常亮，此时投币器处于待机状态，当按下样币设置键SET，色灯只是红灯闪烁，表示开始进行10个样币的采样工作，当10个样币投入以后，红色指示灯快速闪动几下后熄灭，当指示灯以绿色指示开始时表示可以进行投币工作。
这时如投入与样币相同的币，则控制器控制电磁铁吸合，使投入的币进入盛币箱而成为有效币。
当投入与样币不相同时（假币），电池铁不会吸合，则投入的币进入假币出口而成为无效币。
同时红色指示闪烁一下表示所投入的币无效。
三、操作设置键：
NO常开，NC常闭。
MGN精准，NOM正常，MAX宽松。
IC消费机使用手册-1
YHC感应卡消费机使用手册深圳市亿合创电子有限公司目录第一章、前言---------------------------------------------------------------------------------2-2 第二章、产品简介---------------------------------------------------------------------------2-2 第三章、包装清单---------------------------------------------------------------------------2-2 第四章、产品性能参数---------------------------------------------------------------------3-3 第五章、功能设置菜单--------------------------------------------------------------------3-3 第六章、机器提示说明--------------------------------------------------------------------4-4 第七章、系统接线图-----------------------------------------------------------------------4-4 第八章、软件安装说明--------------------------------------------------------------------4-7 第九章、工程布线要求--------------------------------------------------------------------7-7 第十章、注意事项---------------------------------------------------------------------------7-7 第十一章、产品质保------------------------------------------------------------------------7-8第一章前言尊敬的用户,真诚感谢您选用本公司的产品,在安装、使用本产品之前，请您认真阅悉本手册及光盘内资料，并需要了解本产品的基本结构、性能、功能，掌握安装、使用、维护和系统管理基本知识，以便正确使用。
食堂消费使用的IC感应卡的操作方法说明
食堂IC消费卡操作方法说明
1、应卡为回型天线及内置CPU芯片，所以感应卡不能弯曲，不能接
近强磁区。
2、感应卡在使用时，不能两张卡重叠使用，不能用金属片夹卡使用。
3、当收费机显示消费数额，买卖双方确认后，听到“嘟嘟”提示音，在十秒内应把感应卡平面尽量靠近感应区（距离不大于2公分），当听到“嘀”一声并在数码管显示此卡的剩余值时，即完成一次消费结算。
4、使用时，感应卡不要在感应区晃动，因为晃动时感应区发出信号，将受到干扰，导致读写卡错误。
5、因每个感应卡已设定最低余额为5元，故当卡值剩5元时，应到售卡处充值，否则收费机会显示ERR9，并发出警报音，待充值后才能进行消费交易。
6、显示屏显示内容次序为：1、当次消费；2、卡现值；3、此次消费后卡剩值。
使用RF卡时应注意：当次消费额确认后，感应卡应停留在收费机的感应区等待显示此次消费后卡剩值出现后才可抽卡，如果过早抽卡，会因此而扰乱机与卡之间的信息交换程序，收费机为自我保护，会瞬间自启动封锁感应卡的功能，致使感应卡内存的部份或全部数据被删除，严重者会导致感应卡损坏。
特此提醒各用卡者注意。
生活服务部
二○○三年六月二十日。
IC卡控制器(彩票)安装说明书 - 副本
IC卡控制器安装调试说明书IC卡控制器适合安装在用出彩票的游戏机上，包括投电子币-存电子票(含采集投币)和投实物币-出实物票的工作方式，要求游戏机出彩票机接口。
一、IC卡控制器介绍(CK191-2.3)一套IC卡控制器包括主板1块、面板1块和1套连接线。
安装好IC卡控制器后，可以使用IC卡来投电子币和存彩票的功能，也能采集游戏机的运营数据，从而方便操作和监管。
二、IC卡控制器主板供电1. J12电源插座（Power）:IC卡控制器主板电源+12V和地（GND）输入一般建议电源从游戏的彩票机接口插到J5上的+12V和地（GND）供给IC卡控制器主板（上图的黄、绿线2P线为+12V跳线）。
注：2P跳线需要剪掉一边才适合使用。
三、电子投币输出信号线连接A.硬件线路板版本号位置图IC卡控制器版本号B.彩票器/机的设置彩票机彩票机驱动马达数票光眼的设置C.标准接法如下图所示对于2.0以上的IC卡控制器，一般建议按以下标准接法.1.J5（MAC Ticket）彩票机接口输入：+12V、地（GND）、彩票马达驱动输入（TMD）、数票信号输出（TMR）。
2.J6（Ticket Set）彩票机接口输出：+12V、地（GND）、彩票马达驱动输出（TTD）、数票信号输入（TTR）。
3.J4（Coin）投币信号接口:投币信号输入(CR)，投币信号输出（CO）4.剪断投币信号线的接法（DSW1 SW8=ON）:投币器信号线连接按上图连接。
剪断投币信号线，CR投币器一端, CO接游戏机一端。
PCB板上的K2拔指设置投币信号的类型，其中拔向P为常开型（NO）N为常闭型（NC）,设置方法按投币器的类型设置。
5．拔指K4（MD） K9（TD）：马达驱信号输入、输出电平设置。
6.拔指K6（MR） K7（TR）：数票信号输出、输入电平设置7.拔指K5（MR） K8（TD）：K5（MR、TR）正相、反相设置，K8（TD、MD）正相、反相设置。
硬币机的操作方法
硬币机的操作方法硬币机是一种常见的自动化设备，广泛应用于各种场合，如自动售货机、投币游戏机等。
下面我将详细介绍硬币机的操作方法。
硬币机的操作方法主要包括投币和退币两个方面。
首先，我们来讲解一下投币的操作方法。
在硬币机上通常会有一个投币口，投币前我们需要检查投币口是否干净，以确保硬币能够正常投入。
投币口上通常还会有一个投币标志，方便用户找到正确的位置。
在投币之前，我们需要检查硬币的面额是否符合硬币机的要求，以免造成卡币或无法识别的情况发生。
投币时，我们需要将硬币对准投币口，并轻轻地将硬币放入。
在投入硬币的过程中，我们需要确保硬币不会卡住或者掉出来。
有些硬币机还会有一个硬币检测装置，可以检测硬币的真伪以及面额，确保只有合法的硬币才能被接受。
一旦硬币被接受，硬币机通常会发出一声提示音，告知用户硬币已被成功接收。
当用户需要找零时，硬币机也会提供退币的功能。
退币通常有两种方式：一种是通过按下退币按钮，另一种是通过选择退币金额。
对于按下退币按钮的方式，用户只需要找到退币按钮，按下按钮即可。
而对于选择退币金额的方式，硬币机通常会显示不同的退币选项，用户只需要选择所需的退币金额，硬币机会自动找零。
除了投币和退币外，硬币机在一些特殊情况下还会需要进行其他操作。
比如，当硬币机的硬币容量达到上限时，需要进行硬币系统清零操作。
此时，我们需要找到硬币机背部的清零按钮，按下按钮进行清零。
另外，当硬币机出现故障时，我们需要寻找硬币机维修按钮，按下按钮可以进行维修或报修操作。
此外，硬币机对硬币的有效期也有一定要求。
一些硬币机可能会要求硬币在一定时间内使用，超过时间后将无法被接受。
因此，在投币前我们需要留意硬币的有效期，以免造成硬币被拒绝的情况。
综上所述，硬币机的操作方法主要包括投币和退币两个方面。
投币时，我们需要将硬币对准投币口，并轻轻地将硬币放入。
退币时，我们可以通过按下退币按钮或选择退币金额的方式进行退币操作。
此外，硬币机在特殊情况下可能还需要进行清零或维修等操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
感应卡IC卡游戏机投币系统使用说明
一、IC卡投币器外型，安装尺寸兼容硬币投币器
尺寸：64mm×123mm
二、分消费卡、采集卡、员工卡、授权卡、密码卡、清单卡。
三、消费卡在消费的过程中，顺便携带机器的营业数据。
消费卡在销分和充值的过程中，将携带的机器的营业数据
写入到收银机。
四、收银机有虚拟币的概念，用授权卡实现，充值时扣虚拟币，只有虚拟币未用完的收银机才可以充值。
五、收银机还有授权币的概念，用授权卡实现，充值时扣授权币，只有授权币未用完的收银机才可以充值。
六、授权卡一般由老板携带，使用授权卡可以增加或减少虚拟币和授权币。
同时，授权卡的密码可以通过收银机随
时修改。
七、IC卡投币器有虚拟币的概念，用员工卡携带虚拟币，出分时扣虚拟币，只有虚拟币未用完的游戏机才可以出分。
八、员工上班时用本人员工卡将收银机的虚拟币取出部分装到游戏机，下班时用本人员工卡将游戏机的虚拟币提取
到收银机。
九、员工上班不管是否转移虚拟币，都需要将员工卡放在收银机感应一次，以记录员工卡号和自动交接班。
交班后，
机器的当班充币数和当班销币数清零。
十、收银机的数据通过联网的网线回到电脑，电脑形成相应的报表。
十一、由收银机的充卡记录的数量可直观看到营业状况。
十二、系统可方便定期更改卡密码。
十三、收银机的操作：
(1)外型：
(2)开机
开机，机器显示“P……”，将员工卡放入感应区，输入员工卡的密码（初始密码：“1234”），按“确认”键。
平时，员工在不使用机器时，可按一次“D”键进入密码保护状态，这时机器显示“P……”。
修改员工卡密码的方法：机器处于密码保护状态，显示“P……”时，将员工卡放入感应区，输入8位的员工卡密码，不够8位前面加“0”（比如密码是“123”，则输入“00000123”），这时机器“嘀”的一声，接
着，不按“确认”键，而直接输入新的密码（1到7位），再按确认键，机器“嘀”的一声，修改密码成功。
(3)查看累计充币数和累计销币数：
按“A”键，第一行显示累计充币数，第二行显示累计销币数。
(4)查看当班充币数和当班销币数：
按“B”键，第一行显示当班充币数，第二行显示当班销币数。
(5)查看机器虚拟币数：
按“C”键，第一行显示机器虚拟币数，超过四位数时将循环滚动显示。
(6)查看机器充卡清单：
按“上翻”和“下翻”键可查机器的充值清单。
第一行显示卡号，第二行显示充卡的数值，负数表示是销分。
(7)退出到登录状态：
操作员离开时，可按一次“D”键，机器显示“P……”，处于登录状态，以防止有人非法充卡。
(8)密码卡的操作
功能：1、传递卡密码，2、修改机器号码
收银机的感应区放密码卡：
显示“P……”,这时需输入密码，默认密码“1234”，输入密码后按“确认”键，如果密码正确，机器显示“FXXX”，即机器号码，这时卡上定义的卡密码已进入机器，同时可修改机器号码。
输入新的机器号码，按确认键，机器“嘀”的一声长鸣，修改机器号码完毕。
(9)授权卡的操作
功能：增减机器的虚拟币和授权币，清除充币累计总数、当班充币总数
收银机的感应区放授权卡：
显示“P……”,这时需输入密码，默认密码“5678”，输入密码后按“确认”键，如果密码正确，机器第一行显示机器的虚拟币数，第二行显示0，这时可对机器的虚拟币数进行增减的操作。
按功能键，第一行显示0，第二行显示授权币数，这时可对机器的授权币数进行增减的操作。
按功能键可以反复在虚拟币和授权币之间转换。
直接输入数字，按确认键，为增加数字；如果需要减少，则先按“X”键，再按数字，然后按确认键。
虚拟币和授权币的最大值是100000。
清除充币累计总数、当班充币总数：按“A”键，机器“嘀”的一声长鸣，表示清除成功。
修改授权卡密码的方法：机器处于密码保护状态，显示“P……”时，将授权卡放入感应区，输入8位的员工卡密码，不够8位前面加“0”（比如密码是“123”，则输入“00000123”），这时机器“嘀”的一声，接着，不按“确认”键，而直接输入新的密码（1到7位），再按确认键，机器“嘀”的一声，修改密码成功。
(10)员工卡的使用
功能：在游戏机和收银机之间传递虚拟币
收银机的感应区放员工卡：
机器第一行显示员工卡的币数，第二行显示0。
直接输入数字，按确认键，为增加员工卡的虚拟币；如果需要减少虚拟币，则先按“X”键，再按数字，然后按确认键。
收银机的感应区放员工卡，直接按“E”键，是将员工卡的虚拟币清零；
注：
员工卡的虚拟币增加，则机器的虚拟币减少，机器的虚拟币小于输入的数字时，机器第一行显示“E..07”,提示机器的虚拟币不够。
员工卡的虚拟币减少，则机器的虚拟币增加，员工卡的虚拟币小于输入的数字时，机器第一行显示“E..07”,提示员工卡的虚拟币不够。
(11)清单卡的使用
功能：将游戏机最近16笔清单传递到收银机
收银机的感应区放清单卡：
机器“嘀、嘀、嘀…”的声音，直至声音结束。
(12)采集卡的使用
功能：将游戏机的营业数据传递到收银机
收银机的感应区放采集卡：
机器“嘀、嘀、嘀…”的声音，直至声音结束。
(13)消费卡的使用
收银机的感应区放消费卡：
机器第一行显示消费卡的币数，第二行显示0。
直接输入数字，按确认键，为增加消费卡的虚拟币；如果需要减少虚拟币，则先按“X”键，再按数字，然后按确认键。
收银机的感应区放消费卡，直接按“E”键，是将消费卡的虚拟币清零；
注：
消费卡的虚拟币增加，则机器的虚拟币减少，机器的虚拟币小于输入的数字时，机器第一行显示“E..07”,提示机器的虚拟币不够。
消费卡的虚拟币减少，则机器的虚拟币增加，消费卡的虚拟币小于输入的数字时，机器第一行显示“E..07”,提示消费卡的虚拟币不够。
十四、投币器的操作：
(1)密码卡的操作
投币器插入密码卡：
P0：0－单人玩，1－多人玩
P1：0－自动投币，自动投完卡上的币，1－手动投币，按“投币”键投币
P2：卡成本，不能消费的币数，最大不能超过100
FXXX：机器号码，最大不能超过5000
如果需要调整参数，插入密码卡后，按一次主板的“SET”键，然后使用“A”“B”键增减。
(2)授权卡的操作
投币器插入授权卡：
P0：机器的投币总数
P1：机器的出币总数
P2：机器的虚拟币数
如果需要调整参数，插入密码卡后，按一次主板的“SET”键，然后使用“A”“B”键增减。
但机器的虚拟币数不能修改。
(3)员工卡的使用
投币器插入员工卡：
机器第一行显示员工卡的币数，第二行显示机器的虚拟币数。
按“B”键，是将员工卡的币数转移到机器，第一行减少，第二行增加；即卡的币数减少，机器的虚拟币数增加。
按住“B”键不松手，转移的速度越来越快。
按“A”键，是将机器的虚拟币数转移到卡，第一行增加，第二行减少；即卡的币数增加，机器的虚拟币数减少。
按住“A”键不松手，转移的速度越来越快。
(4)消费卡的使用
投币器插入消费卡：
机器第一行显示消费卡的币数，第二行显示机器的出分币数。
1)投币
如果机器设置为自动投币，扣除卡成本，卡上剩余币数全部投入机器。
但如果投币器上有出分，则必须将出分分配完才能再投币。
如果机器设置为手动投币，则按“投币”键投币，每按一次投币键，卡上币数减1，给游戏机提供一个每次；如需连续投币，则按住“投币”键不松手，投币速度会越来越快。
投币时投币器的虚拟币数增加。
2)出分
如果游戏机有奖励时，按游戏机的出币键，这时游戏机的分数输出到投币器，机器的第二行显示机器的
出分币数，同时投币器的虚拟币减少，但如果投币器的虚拟币不够时，出分停止。
3)出分的分配
单人玩的游戏机，出分后，如果机器有卡，直接将出分写入卡上；
多人玩的游戏机，出分后，需要将出分分配到每个卡，机器上先不放卡，这是按“A”键，机器第一行
数字增加，第二行数字减少；按“B”键则相反，机器第二行数字增加，第一行数字减少；第一行数字
是将要写入卡的出分，按住“A”“B”键不松手，增减的速度会越来越快。
设定好之后，将卡放入投币
器，这时第一行的数字写入卡；重复以上的过程，直至第二行的数字为0。
(5)IC卡投币器电路板接线图:。
