电缆桥架作业指导书新版
电缆支架安装作业指导书
电缆支架安装作业指导书一、背景介绍电缆支架是一种用于支撑和固定电缆的设备，广泛应用于建筑、电力、通信等行业。
为了确保电缆支架的安装质量和效果，特编写本作业指导书，以指导安装人员按照标准程序进行电缆支架的安装作业。
二、安装前准备1. 安全措施在进行电缆支架安装作业前，安装人员必须佩戴安全帽、防滑鞋等个人防护装备，并熟悉相关安全操作规程。
2. 工具和材料准备安装人员需准备以下工具和材料：- 手电钻、榫头锤、螺丝刀等基本工具- 电缆支架、螺栓、螺母等安装所需材料- 测量工具，如卷尺、水平仪等3. 安装位置确认根据设计图纸或相关要求，安装人员需要确认电缆支架的安装位置，并标记出相应的位置和数量。
三、安装步骤1. 准备工作(1) 将所需的工具和材料整理齐全，摆放在安装现场附近，方便使用。
(2) 根据安装位置，确定首个电缆支架的位置，并使用卷尺、水平仪等工具进行测量和标记。
2. 固定首个电缆支架(1) 使用手电钻在墙面或地面上钻孔，孔径根据螺栓尺寸确定。
(2) 将螺栓插入孔中，并用榫头锤轻轻敲打，确保螺栓牢固固定在墙面或地面上。
(3) 将电缆支架放置在螺栓上，使用螺母将其固定。
3. 安装剩余电缆支架(1) 根据设计要求和标记的位置，依次安装剩余的电缆支架。
(2) 使用水平仪确保每个电缆支架水平放置，并使用螺丝刀拧紧螺栓和螺母。
4. 安装完成检查(1) 在所有电缆支架安装完成后，使用水平仪检查整个支架系统的水平度。
(2) 检查每个螺栓和螺母是否拧紧，确保电缆支架的稳固性和安全性。
四、安全注意事项1. 安装人员在进行作业时，应注意周围环境，确保安全通道畅通，避免发生意外伤害。
2. 在使用电钻等电动工具时，要注意电源的接地和插头的牢固，以防触电事故发生。
3. 在安装过程中，要注意材料的搬运和使用，避免造成人员伤害或材料损坏。
4. 安装人员应严格按照操作规程进行作业，不得擅自修改或忽略任何步骤。
五、总结本作业指导书详细介绍了电缆支架的安装步骤和安全注意事项，通过按照指导书进行作业，可以确保电缆支架的安装质量和效果。
电缆桥架作业指导书
电缆桥架试验1应用范围工业与民用建筑室内外、高低压输配电工程用电缆桥架。
2编制依据和采用标准JB/T10216-2013《电控配电用电缆桥架》GB/T13452.2-2008《色漆和清漆漆膜厚度的测定》GB/T5270-2005《金属基体上的金属覆盖层电沉积和化学沉积层附着强度试验方法评述》3检测人员4 设备仪器4.1 游标卡尺量程：（0～200）mm精度：0.02mm4.2钢卷尺量程：（0～5）m精度：1 mm4.3涂层测厚仪型号：TT270A量程：(0-1250)μm精度：±(3%H+1)4.4硬质钢化刀5规格尺寸5.1外观试验方法：目测、手触摸。
技术要求：镀层表面应光滑、均匀、致密。
不得有起皮、气泡、花斑、局部未镀、伤痕等缺陷。
5.2规格尺寸试验方法：采用游标卡尺、卷尺进行测量电缆桥架的长度、宽度、高度电缆桥架直线段的长度允许偏差应符合下列要求：a）当长度≤2000mm时，允许偏差为±2.0mmb）当长度＞2000mm时，允许偏差为±4.0mm5.3最小板材厚度试验方法：采用游标卡尺测量。
技术要求：钢制桥架、玻璃钢制桥架、铝合金制桥架允许最小板材厚度见JB/T10216-2013表9。
6表面涂层厚度试验方法：采用涂层测厚仪以与涂层表面垂直的方向将仪器放在涂层上，从刻度盘直接读取厚度值。
技术要求详情见JB/T10216-2013表10。
7锌层附着力试验方法：划线和划格试验采用磨为30°锐刃的硬质钢划刀,相距约2 mm划两根平行线。
在划两根平行线时,应当以足够的压力一次刻线即穿过覆盖层切割到基体金属。
如果在各线之间的任一部分的覆盖层从基体金属上剥落，则认为覆盖层未通过此试验。
另一种试验是划边长为1 mm的方格,同时，观察在此区域内的覆盖层是否从基体金属上剥落。
技术要求：锌层附着力要求为锌层不应有剥离、起皮、凸起等现象。
8检测报告的主要内容报告10.1样品规格、编号、温度。
电缆桥架及电缆保护管安装作业指导书
电缆桥架及电缆保护管安装作业指导书3.8.1概述电厂二期工程的电缆桥架及电缆保护管安装包括本标范围内的电气电缆桥架、电缆支架、电缆保护管以及配套的金属软管、接头及配件的安装工作。
3.8.2 作业准备和条件要求3.8.2.1电缆桥架布置图及电缆敷设图经过专业及综合会审，现场实际情况与图纸相符；3.8.2.2工用的材料、工机具等准备齐全；3.8.2.3土建及机务基本完工，区域内大件设备安装完毕；3.8.2.4电缆保护管安装前，就地设备安装位置应已确定。
3.8.3 作业的程序与内容3.8.3.1电缆桥架(支架)走向、规格、层数、安装标高等应按设计图纸，结合施工现场实际情况确定，并报设计院、业主、监理同意后方进行施工；3.8.3.2电缆桥架(支架)固定牢固，横平竖直，整齐美观；3.8.3.3连接、变宽、变高、小角度转角时，应分别采用配套的连接片、调宽片、调高片、调角片等通用配件，并用螺丝连接；3.8.3.4电缆桥架的立柱和电缆支架的安装间距必须符合设计及规范要求；3.8.3.5用φ12mm的镀锌圆钢，焊接连接电缆桥架(支架)的支持立柱根部，并每隔30m有一点与主地网连通，使所有电缆桥架(支架)与主地网接通；3.8.3.6从电缆桥架到现场设备或电缆桥架到分线箱之间的电缆应采用电缆保护管保护。
管间应采用接头对接牢固，管端与设备之间用金属软管连接，金属软管两端端口应用软管接头配件连接；3.8.3.7电缆保护管内径应大于所需穿电缆直径之和的1.5-2倍；3.8.3.8埋于地下及穿过建筑物的电缆保护管，应在土建施工的同时进行安装，专业人员应检查埋管是否符合要求，并做好管口封堵工作；3.8.3.9当多条电缆经大电缆管分支时，采用专用的电缆分母盒；3.8.3.10电缆保护管应选择最短路径敷设，排列整齐、固定牢固，避免交叉；3.8.3.11 保护管的直角弯不宜超过两个，弯曲半径不应小于保护外径的10倍，弯制采用液压弯管机进行冷弯；3.8.3.12 进入现场设备或接线盒采用软管及配套接头连接。
电缆桥架安装作业指导书
中铁十三局集团有限公司施工过程控制标准化管理手册（机电分册）电缆桥架安装作业指导书编制：审核：批准：目录1.编制依据 (1)2.适用范围 (1)3.作业准备 (1)4.技术要求 (2)5.施工程序与工艺流程 (2)5.1施工程序 (2)5.1.1 电缆桥架安装工艺流程图 (2)5.2工艺流程 (2)5.2.1 电缆桥架安装工艺流程 (2)6.质量控制及检验 (3)6.1质量控制 (3)6.2质量检查 (3)7.安全及环保要求 (4)7.1安全要求 (4)7.1.1临时用电的安全措施 (4)7.1.2高空作业安全措施 (4)7.2环保要求 (4)7.2.1防止施工噪音污染 (4)7.2.2废弃物管理 (5)电缆桥架安装作业指导书1.编制依据（1）《电缆桥架安装图籍》 04D701-3（2）《建筑电气电气工程施工质量验收规范》 GB50303-20022.适用范围本文适用于地铁信号、通信电缆桥架安装作业3.作业准备（1）认真审阅设计图纸，按照设计要求确定桥架规格型号、材质以及数量，依照综合管线图进行现场实地勘察，电缆桥架走向及路径，现场实际勘察中要注意桥架路径中经过走廊、过梁等或者管线相对较多的地方的标高是否满足图纸设计要求，现场勘察土建的结构类型，预留孔洞的位置及尺寸是否满足桥架安装要求。
（2）编制施工方案，根据阅图及现场勘察记录选定桥架在不同建筑结构段的安装方式；根据合同工期和施工人员确定施工组织。
（3）人员组织表1 人员组织（4表2 工具用表（5表3 材料要求4.技术要求电缆桥架安装过程中支架与吊架所用的钢材应平直，无明显扭曲现象，并且材质应符合设计要求，下料的切口处应无卷边、毛刺。
电缆桥架水平安装的支架间距为 1.5～3m，垂直安装的支架间距不大于2m，桥架的弯曲半径小于300mm时应在距弯曲段和直线段结合处300～600mm的直线侧增设一个支撑，当弯曲半径大于300mm时，应在弯曲段中部增设一个支、吊架，在进出柜及变形缝及丁字接头的三端500mm处设支撑。
电缆桥架制作安装作业指导书
电缆桥架制作安装作业指导书

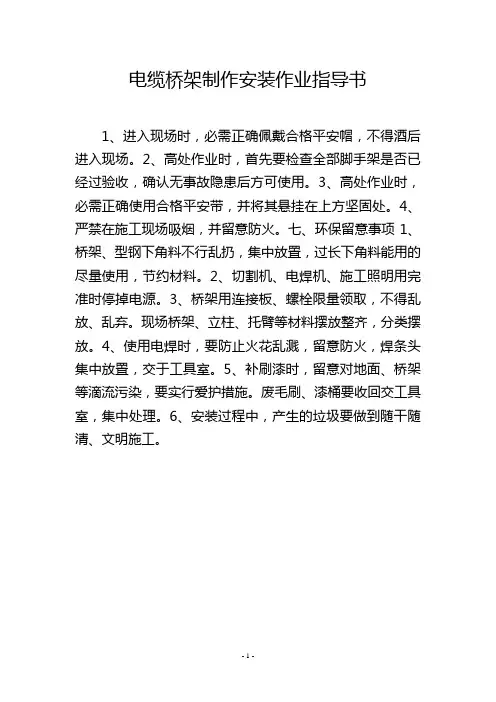

1、进入现场时，必需正确佩戴合格平安帽，不得酒后进入现场。
2、高处作业时，首先要检查全部脚手架是否已经过验收，确认无事故隐患后方可使用。
3、高处作业时，必需正确使用合格平安带，并将其悬挂在上方坚固处。
4、严禁在施工现场吸烟，并留意防火。
七、环保留意事项1、桥架、型钢下角料不行乱扔，集中放置，过长下角料能用的尽量使用，节约材料。
2、切割机、电焊机、施工照明用完准时停掉电源。
3、桥架用连接板、螺栓限量领取，不得乱放、乱弃。
现场桥架、立柱、托臂等材料摆放整齐，分类摆放。
4、使用电焊时，要防止火花乱溅，留意防火，焊条头集中放置，交于工具室。
5、补刷漆时，留意对地面、桥架等滴流污染，要实行爱护措施。
废毛刷、漆桶要收回交工具室，集中处理。
6、安装过程中，产生的垃圾要做到随干随清、文明施工。
- 1 -。
桥架及配管安装作业指导书（2篇）

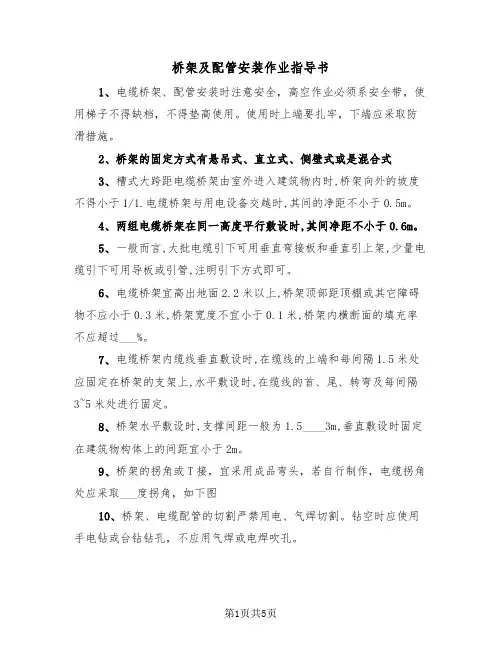

桥架及配管安装作业指导书1、电缆桥架、配管安装时注意安全，高空作业必须系安全带，使用梯子不得缺档，不得垫高使用。
使用时上端要扎牢，下端应采取防滑措施。
2、桥架的固定方式有悬吊式、直立式、侧壁式或是混合式3、槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/1.电缆桥架与用电设备交越时,其间的净距不小于0.5m。
4、两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
5、一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。
6、电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过___%。
7、电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时,在缆线的首、尾、转弯及每间隔3~5米处进行固定。
8、桥架水平敷设时,支撑间距一般为1.5____3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
9、桥架的拐角或T接，宜采用成品弯头，若自行制作，电缆拐角处应采取___度拐角，如下图10、桥架、电缆配管的切割严禁用电、气焊切割。
钻空时应使用手电钻或台钻钻孔，不应用气焊或电焊吹孔。
11、电缆穿线管DN50以下需要套电缆护口，DN65以上需要制作喇叭口防止电缆损伤。
12、明配管与热水管、蒸汽管同侧敷设时，应敷设在热水管、蒸汽管的下面。
有困难时，可敷设在其上面，相互间净距离不宜小于下列数值：13、当管路平行敷设在热水管、暖汽管下面时为0.2m，上面时为0.3m；与暖气管、热水管交叉敷设时为0.1m。
14、当管路平行敷设在蒸汽管下面时为0.5m，上面时为1m。
当不能符合上列要求时，应采取隔热措施，对包有隔热层的蒸汽管，上下平行净距可减至0.2m。
15、电线管路与通风、给排水及压缩空气的平行净距不应小于0.1m，交叉净距不小于0.05m。
当与水管同侧敷设时，宜敷设在水管上面。
电缆桥架安装作业指导书
编号：1目的为了规范华润电力（贺州）有限公司一期(2×1000MW)工程B标段电缆桥架安装作业，指导作业人员按要求进行施工，确保安全、优质、高效的完成电缆桥架的安装工作。
2适用范围本作业指导书适用于华润电力（贺州）有限公司一期(2×1000MW)工程B标段电缆桥架安装范围。
3编制依据3.1《电气装置安装工程质量检验及评定规程》DL/T 5161.1～5161.17-20023.2《电气装置安装工程电缆线路施工及验收规范》GB 50168-20063.3《电力建设安全工作规程》（火电厂部分）DL 5009.1-20023.4《国家电网公司基建安全管理规定》（国家电网基建[2010]1020号）3.5《工程建设标准强制性条文》(电力工程部分)建标[2006]102号3.6《施工现场临时用电安全技术规范》（JGJ46-2005）；3.7中南电力设计院施工图纸3.8设备资料及产品说明书4作业项目概述4.1工程范围和主要工程量：#2机组主厂房、锅炉房、电除尘电气电缆主通道桥架施工，本标段范围内室内外电气设备、成套设备等的电气电缆桥架施工；桥架总量约5000m。
5作业准备5.1技术准备5.1.1电缆桥架的型号及数量已经确定。
根据现场实际情况，确定电缆桥架安装的可行性，如果有电缆桥架支吊架过长、电缆桥架型号偏小等问题，及时与监理、设计院等相关单位联系，按照协商后的最佳方案施工。
5.1.2电缆桥架安装的具体位置已经确定。
5.1.3核对机务管道等设备图纸，确定电缆桥架与各种管道等设备的标高、位置无冲突。
5.1.4土建已完成交安，电缆桥架安装前，确定土建预埋件符合要求，埋件上下间距必须小于桥架立柱长度。
5.2资源配置5.2.1施工人员配置5.2.2主要工器具配置5.2.3计量器具配备5.3作业准备5.3.1从事安装的施工人员已经过安全培训，且考试合格；5.3.2从事安装的施工人员已经过身体检查合格；5.3.3从事安装的施工人员对作业指导书的内容已经过学习，并已充分掌握其内容，且各种证件齐全；5.3.4根据作业方法领取电缆桥架安装所需的工器具，并检验合格，且合格证在有效期范围内；5.3.5安装所需的材料数量、型号齐全，并检验合格；5.3.6安装位置确认无误，技术准备工作已完成；5.3.7施工现场符合安全文明施工条件，现场照明充足。
电缆桥架作业指导书
1.编制目的为了规范电缆桥架的安装作业，指导作业人员按要求进行施工，确保安全、优质、高效的完成电缆桥架的安装工作。
2.适用范围本作业指导书适用于中电四会2×400MW级燃气热电冷联项目2号标段电缆桥架的安装。
3.编制依据3.1.《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.17-2002 3.2.《电气装置安装工程电缆线路施工及验收规范》GB50168-20063.3.《火力发电工程建设标准强制性条文实施指南》2013年版3.4.《工程建设标准强制性条文电力工程部分》2011年版3.5.《电力建设安全工作规范第1部分：火力发电》DL5009.1-20143.6.《中电四会2×400MW级燃气热电冷联产项目工程#2标段电气专业施工组织设计》3.7.广东省电力设计研究院施工图纸3.8.经业主工程师确认的设计变更等有效文件4.作业项目概述本项作业项目包括2号机主厂房及辅助车间、联合车间的电缆桥架及其立柱、托臂的安装工程。
5.工作准备5.1.技术准备5.1.1.桥架安装的位置、标高已经确定。
5.1.2.已将桥架安装图纸和有关的土建、热机设备与管道、电气设备及热工仪表等图纸进行图纸会检。
5.1.3.土建已完成交安，桥架立柱安装前，土建预埋件已标准清晰。
5.1.4.施工图纸已经过专业会审，作业指导书已审批，单位工程开工报告已经过审批。
5.1.5.到现场的桥架已进行清点和质量验收。
5.2.资源配备5.3.作业准备5.3.1.从事电缆桥架安装的施工人员已经过三级安全教育培训，且考试合格；5.3.2.从事电缆桥架安装的施工人员已经经过身体检查合格；5.3.3.从事电缆桥架安装的施工人员对作业指导书的内容已经学习，并已充分掌握其内容，且各种证件齐全；5.3.4.根据作业方法领取电缆桥架安装所需的工器具，并检验合格，且合格证在有效期范围内；5.3.5.电缆桥架安装所需的材料数量、型号齐全，并检验合格，仓库管理员已经登记；5.3.6.电缆桥架安装位置、标高确认无误，技术准备已完成；5.3.7.高处作业应搭设脚手架，并经搭设单位和使用单位验收合格后，挂牌使用。
35KV变电站电缆桥架施工作业指导书
第十部分35KV变电站电缆桥架施工作业指导书1 目的为规范35KV变电站电缆桥架施工作业，使施工作业达到预期要求，特制定本作业指导书。
2 范围本作业指导书适用于35KV变电站电缆桥架施工。
3 职责：检修部一次班负责35KV变电站电缆桥架施工作业4 施工工艺5 各工序施工方法5.1 施工准备5.1.1技术准备：参与施工的人员必须先熟悉施工图纸资料，及电缆桥架安装施工方法，由技术人员对其进行技术交底。
5.1.2人员准备：成立电缆桥架安装小组，施工人员必须持有相应工种的操作证，电焊工2名。
5.1.3工器具准备：5.1.4 施工现场清理及布置：清理施工现场建筑杂物。
5.2 基础复核用经纬仪、角尺、吊线垂复测电缆沟宽度、标高、垂直度是否符合设计要求。
5.3 电缆桥架检查质保检查：合格证检查；外观检查：数量、规格、型号符合设计要求；部件齐全、表面光滑、不变形；钢制桥架涂层完整、无锈蚀；玻璃钢制桥架色泽均匀、无破损碎裂、无扭曲变形、不压扁、表面不划伤。
5.4 测量放线根据桥架的安装高度，确定桥架立柱安装高度，用墨线在电缆沟壁做出标记，确保同一条电缆沟、同型电缆桥架的立柱安装位置（从一般电缆沟转角处向电缆沟两端放样）。
在每一根立柱安装位置用吊线垂及钢尺确定立柱其他固定膨胀螺栓的位置，并作出标记。
5.5 打孔用电锤在固定膨胀螺栓的位置打孔，打孔时钻头要垂直于电缆沟沟壁，孔深及孔的大小与固定膨胀螺栓的型号完全匹配。
5.6 桥架安装5.6.1 立柱接地扁铁安装在已钻孔的位置安装膨胀螺栓，并固定电缆立柱，电缆立柱应固定牢固、垂直。
在立柱紧固前，留一缝隙将接地扁铁立放在立柱与电缆沟壁之间，接地扁铁距立柱顶端距离应一致。
5.6.2 托盘、托架安装将托盘、托架用螺栓固定在支架上，托盘、支架之间用螺栓和连接板连接，连接应紧固、可靠。
5.6.3安装要求1）金属电缆桥架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽湖防松垫圈的连接固定螺栓。
电缆桥架制作安装作业指导书
电缆桥架制作安装作业指导书一、前言电缆桥架是一种用于承载和保护电缆的重要设备，广泛应用于建筑、电力、通信、石化等行业。
在进行电缆桥架制作安装作业之前，必须具备相关的专业知识和技能，并且要按照相关规范和标准进行操作。
本作业指导书旨在为从事电缆桥架制作安装作业的人员提供相关指导和规范。
二、作业准备1. 工具准备- 手工工具：螺丝刀、规矩、锤子、铅笔等。
- 电动工具：钻孔机、电焊机等。
- 班尺、卷尺等测量工具。
- 安全工具：安全帽、安全鞋、手套等。
2. 材料准备- 电缆桥架：根据工程需求选择合适的电缆桥架材料和规格。
- 电缆：根据工程需求选择合适的电缆规格和种类。
3. 环境准备- 确定电缆桥架的安装位置和路线。
- 清理安装区域的杂物和障碍物。
- 检查安装区域的地基和墙体是否牢固。
三、制作准备1. 根据工程要求和设计图纸确认电缆桥架的类型和规格，并采购相关材料。
2. 根据设计图纸进行测量和标定，确定电缆桥架的安装位置、尺寸和高度等。
3. 进行电缆桥架的预组装，根据设计要求拼装相应的支架、梁和桥面。
4. 对电缆桥架的焊接连接进行质量检查，确保连接牢固、无变形和破损。
四、安装作业步骤1. 根据设计要求，在墙体上标出电缆桥架的安装位置和高度。
2. 进行电缆桥架的固定安装，根据预先确定的位置，使用膨胀螺栓等固定件将电缆桥架固定在墙体上。
3. 进行电缆桥架的水平调整和垂直校正，使用水平仪和铅垂线等工具对电缆桥架进行调整，确保其水平平整和垂直度。
4. 进行电缆桥架的水平连接，根据设计要求使用角钢、螺栓等连接件将相邻电缆桥架连接在一起。
5. 安装电缆支架，根据设计要求在电缆桥架上安装适量的电缆支架，确保电缆能够平稳地放置在桥架上。
6. 进行电缆的敷设工作，根据设计要求在电缆桥架上敷设电缆，确保电缆的路径和角度符合要求。
7. 进行电缆的固定和绑扎，使用固定卡、绑扎带等工具将电缆固定在电缆桥架上，确保电缆不松动和晃动。
8. 进行电缆桥架的防腐处理，根据工程要求使用防腐涂料或进行热镀锌等处理，保护电缆桥架免受腐蚀和氧化。
(完整版)电缆桥架制造作业指导书
电缆桥架制造作业指导书SZ.02.技术 .ZY.20-20062006-05-15修订2006-05-15 实施1目的为使产品制造过程得到有效控制,保证产品符合技术条件和标准要求。
2适用范围适用于电缆桥架制造过程控制。
3工作程序3.1工艺技术文件3.1.1生产厂施工员根据电缆桥架相关标准制定工艺卡。
3.2用于制造的设备、量具3.2.1制造中所用设备必须是在生产部受控状态下的完好设备，由本设备操作者和车间设备员共同验证，并有完好的运转记录。
3.2.2设备所用工装模具必须完好，并定期检查，备品、备件齐全。
3.2.3制造过程中所用精密量具，仪表须定期检验，保持其具有一定的精度和完好性。
3.3制造过程中的操作者必须经有关部门培训合格，具有操作等级的人事部认可的操作证。
3.3.1对操作过程中违反操作规程的人员，车间按“奖惩制度”进行处罚。
3.4工艺实施3.4.1电缆桥架成型主要过程梯边轧制下料冲梯边连接孔底板下料横旦下料横旦折边底板冲孔（盘式桥架）槽板下料槽板折边（槽式桥架成型）成型剖连接孔梯边（盘式、梯式）桥架组焊入库检验电镀检查3.4.2 执行工艺要求检查要点a ）原材料入库验收必须有材质证明单；b ）梯边、底板等下料尺寸检验；c ）冲孔尺寸检验；d ）折边尺寸检验；e ）桥架成型后外型尺寸检验；f ）成品检验。
3.4.3 工序实施及检验3.4.3.1 施工员根据生产计划或合同下发密电缆桥架制造工艺卡。
3.4.3.2 班组长认真审定收到的工艺卡 , 安排制作人员 , 组织生产。
3.4.3.3 操作者制作前首先核对材质，确认准确无误后方可生产。
3.4.3.4 施工员做好各道工序衔接工作。
3.4.3.5 操作者根据要求填写工艺卡，有质检员签字或盖章。
3.4.3.6操作者在制作过程中，每道工序自检合格后方可转入下道工序 .工序之间必须进行互检。
3.4.3.7 在批量生产中，质检员必须严格检查首件，首件合格后方可生产。
电缆桥架作业指导书
电缆桥架作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII1.编制目的为了规范电缆桥架的安装作业，指导作业人员按要求进行施工，确保安全、优质、高效的完成电缆桥架的安装工作。
2.适用范围本作业指导书适用于中电四会2×400MW级燃气热电冷联项目2号标段电缆桥架的安装。
3.编制依据3.1.《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.17-20023.2.《电气装置安装工程电缆线路施工及验收规范》GB50168-20063.3.《火力发电工程建设标准强制性条文实施指南》2013年版3.4.《工程建设标准强制性条文电力工程部分》2011年版3.5.《电力建设安全工作规范第1部分：火力发电》DL5009.1-20143.6.《中电四会2×400MW级燃气热电冷联产项目工程#2标段电气专业施工组织设计》3.7.广东省电力设计研究院施工图纸3.8.经业主工程师确认的设计变更等有效文件4.作业项目概述本项作业项目包括2号机主厂房及辅助车间、联合车间的电缆桥架及其立柱、托臂的安装工程。
5.工作准备5.1.技术准备5.1.1.桥架安装的位置、标高已经确定。
5.1.2.已将桥架安装图纸和有关的土建、热机设备与管道、电气设备及热工仪表等图纸进行图纸会检。
5.1.3.土建已完成交安，桥架立柱安装前，土建预埋件已标准清晰。
5.1.4.施工图纸已经过专业会审，作业指导书已审批，单位工程开工报告已经过审批。
5.1.5.到现场的桥架已进行清点和质量验收。
5.2.资源配备5.3.作业准备5.3.1.从事电缆桥架安装的施工人员已经过三级安全教育培训，且考试合格；5.3.2.从事电缆桥架安装的施工人员已经经过身体检查合格；5.3.3.从事电缆桥架安装的施工人员对作业指导书的内容已经学习，并已充分掌握其内容，且各种证件齐全；5.3.4.根据作业方法领取电缆桥架安装所需的工器具，并检验合格，且合格证在有效期范围内；5.3.5.电缆桥架安装所需的材料数量、型号齐全，并检验合格，仓库管理员已经登记；5.3.6.电缆桥架安装位置、标高确认无误，技术准备已完成；5.3.7.高处作业应搭设脚手架，并经搭设单位和使用单位验收合格后，挂牌使用。
电缆桥架安装作业指导书
一、工程概述
聊城电厂一期工程中，主厂房及主厂房到各辅助车间的电缆路径以桥架为主，本期工程共设计桥架约620T，其中镀锌钢桥架约450T，主要用于主厂房及其它配电室内；铝合金桥架约170T，主要用于主厂房至辅助车间电缆通道。
二、施工依据
1、桥架安装图及电缆敷设图
2、《火电施工质量检验及评定标准》
3、《电气装置安装工程及验收规范》
4、《电力建设安全工作规程》
三、主要工器具、量具、安全用具
工具：电焊机、砂轮锯、切割机、扳手、磁力线坠
量具：、水平尺、钢卷尺
安全用具：防护眼镜、防护手套、安全带
四、工艺流程、技术要求与标准
五、安全风险分析
六、安全注意事项
1、进入现场时，必须正确佩戴合格安全帽，不得酒后进入现场。
2、高处作业时，首先要检查所有脚手架是否已经过验收，确认无事故隐患后方可使用。
3、高处作业时，必须正确使用合格安全带，并将其悬挂在上方牢固处。
4、严禁在施工现场吸烟，并注意防火。
七、环保注意事项
1、桥架、型钢下角料不可乱扔，集中放置，过长下角料能用的尽量使用，节省材料。
2、切割机、电焊机、施工照明用完及时停掉电源。
3、桥架用连接板、螺栓限量领取，不得乱放、乱弃。
现场桥架、立柱、托臂等材料摆放整齐，分类摆放。
4、使用电焊时，要防止火花乱溅，注意防火，焊条头集中放置，交于工具室。
5、补刷漆时，注意对地面、桥架等滴流污染，要采取保护措施。
废毛刷、漆桶要收回交工具室，集中处理。
6、安装过程中，产生的垃圾要做到随干随清、文明施工。
电缆桥架作业指导书新版
Ⅳ-XYJN-RK-02-04-02-A0 《全厂电缆桥架施工》作业指导书第1页共11页1.编制依据1)西北电力设计院及厂家相关资料图纸2)府谷清水川低热值燃料资源综合利用项目2×300MW电厂工程1#机组安装工程施工合同（B标段）。
3)府谷清水川低热值燃料资源综合利用项目2×300MW电厂工程施工组织总设计。
4)《1号机组热控专业施工组织设计》（Ⅱ-TS-R）5)《工程建设标准强制性条文》（电力工程部分）建标[2006]102号6)《防止电力生产重大事故的二十五项重点要求》7)《火电施工质量检验及评定标准》（热工仪表及控制装置篇1998）；8)《电力建设施工及验收技术规范》第五部分热工自动化（DL/T5190.5-2004）；9)《电力建设安全工作规程》第1部分：火力发电厂（DL5009.1-2002）10)《电力建设施工及验收技术规范》（焊接篇）。
2.工程概况府谷清水川低热值燃料资源综合利用项目2×300MW电厂工程位于陕西省榆林市府谷县境内，属府谷县清水乡，距现有冯家塔煤矿直线距离约4.5km，距府谷县城约22km；工程场地处在府谷规划的清水川工业集中区内，东近温家峁村，西靠府准公路，交通较便利。
本工程系新建电厂，不再考虑扩建条件。
本作业指导书仅适用B标段热控专业电缆桥架、电缆槽盒、电缆竖井施工及保护管的施工，期中主要工作量包括：锅炉侧电缆桥架、电缆竖井，汽机侧电缆桥架，除氧给水系统电缆桥架，空冷系统电缆桥架，凝结水经处理系统电缆桥架。
3.施工应具备的条件3.1.1施工图纸已经过会审。
3.1.2施工作业指导书、任务单审批完毕。
3.1.3完成对施工人员的安全、技术交底，双方签字完毕。
3.1.4物资供应部门材料采购完毕，并已经验收合格。
3.1.5施工现场已具备施工条件。
3.1.6施工所用的工器具准备齐全，计量器具检验合格。
3.1.7施工现场清理整齐无安全隐患，运输道路畅通。
电缆桥架安装和桥架内电缆敷设施工作业指导书
电缆桥架安装和桥架内电缆敷设施工作业指导书编制人:审核人:审批人:编制日期:电缆桥架安装和桥架内电缆敷设施工作业指导书1 适用范围本作业指导书适用于一般工业与民用建筑内电缆桥架安装和桥架内电缆敷设施工。
2 作业准备2.1技术准备1施工图纸、设备产品合格证等技术资料齐全。
2施工前明确设计要求，熟悉现行规范、技术标准。
2.2现场准备1电缆桥架、电缆支架、槽钢、角钢及其附件等材料，按照设计图纸要求的规格、型号购进，桥架应平整，无扭曲、变形，镀锌层（涂抹层）无损伤，资料齐全，自检合格，向监理报验，报验合格后方可使用。
2电缆按设计图纸要求的规格、型号购进。
资料齐全，复检合格，向监理报验，报验合格后方可使用。
3电缆桥架安装、电缆敷设所用的工具器具齐全；计量器具经过校验合格。
4作业人员持证上岗，经过三级安全教育及技术交底。
2.3技术要求电缆桥架安装和桥架内电缆敷设施工应符合下列标准规范的要求《建筑工程施工质量验收统一标准》(GB50300)；《建筑电气工程施工质量验收标准》(GB50303)。
3施工程序及工艺要求3.1施工程序施工程序为：施工准备、划线定位、固定件安装、桥架支撑架安装、桥架、托盘安装、桥架的接地保护、敷设电缆、电缆头制作。
3.2工艺流程施工准备技术准备技术交底记录物资准备划线定位材料合格证书设备设施准备检验报告及验作业条件准备收记录固定件安装桥架支撑件安装桥架、托盘安装桥架保护接地敷设电缆电缆头制作检查实验记不符合处置和再检查验收录验收不符合符合结束室内电缆桥架及电缆敷设施工工艺流程4技术要求4.1划线定位根据设计图或施工方案，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线（建筑物如有坡度，电缆桥架应随其坡度）确定并标出支撑物的具体位置。
4.2固定件安装1螺栓安装：用冲击钻钻孔直径的误差不得超过±0.5～±0.3mm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑清理干净。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 编制依据1）西北电力设计院及厂家相关资料图纸2）府谷清水川低热值燃料资源综合利用项目2X300M电厂工程1#机组安装工程施工合同B标段）。
3）府谷清水川低热值燃料资源综合利用项目2X300M电厂工程施工组织总设计。
4）《1号机组热控专业施工组织设计》U-TS-R5）《工程建设标准强制性条文》（电力工程部分）建标[2006]102号6）《防止电力生产重大事故的二十五项重点要求》7）《火电施工质量检验及评定标准》（热工仪表及控制装置篇1998）；8）《电力建设施工及佥收技术规范》第五？分热工自动化（DL/T5190.5-2004;9）《电力建设安全工乍规程》第1部分：火力发电厂DL5009.1-200210）《电力建设施工及验收技术规范》（焊接篇）。
2. 工程概况府谷清水川低热值燃料资源综合利用项目X 300M电厂工程位于陕西细俞林市府谷县境内，属府谷县清水乡，距现有冯家塔煤矿直线距离绚.5km距府谷县城约22km工程场地处在府谷规划的清＜川工业集中区内，东近温家峁村，西靠府准公路，交通较便利。
本工程系新建电厂，不再考虑扩建条件。
本作业指导书仅适用B标段热控专业电缆桥架电缆槽盒、电缆竖井施工及保护管的施:，期中主要工乍量包括：锅炉侧电缆桥架、电缆竖井，汽机侧电缆桥架，除氧给水系统电缆桥架，空冷系统电缆桥架，凝结水经处理系统电缆桥架。
3. 施工应具备的条件3.1.1 施工图纸已经过会审。
3.1.2施工作业指导书、任务单审批完毕。
3.1.3完成对施工人员的安全、技术交底，双方签字完毕3.1.4物资供应部门材料采购完毕，并已经验收合格。
3.1.5 施工现场已具备施工条件。
3.1.6 施工所用的工器具准备齐全，计量器具检验合格。
3.1.7 施工现场清理整齐无安全隐患，运输道路畅通。
4工期要求及劳动力分配4.1 工期要求：2012年12月03日至2013年01月20日4.2 劳动力分配：班长1 人、技术员1 人、组长4 人、施工人员20人4.2.1 班长1人：班长必须具有一定的施工管理经验及技术水平。
能独立处理施工中遇到的问题；能组织好施工人员严格按作业指导书的要求施工；在施工中，对施工人员进行严格要求，不许脱离工作岗位。
能认真完成施工自检记录工作；施工及自检工作完毕后，及时向工地质量员申请检查验收。
4.2.2 技术员1 人：对本班的技术全面负责，熟悉施工范围及施工项目的技术要求，编制可操作的施工措施及施工任务单。
并对施工人员进行技术交底。
负责搞好班组基础工作，做好设备安装的各项技术记录、建立健全安装设备的技术资料和技术档案，做好原始记录，根据设备的技术资料和现场安装的技术状况进行分析，总结安装的技术经验。
协助班长处理施工中遇到的实际问题。
4.2.3 施工人员20人：必须服从班组长的统一指挥，熟悉施工中所使用的工器具的性能及安全注意事项，严格按作业指导书的要求施工，不得擅自离开现场。
5. 施工主要机具及材料5.1 施工所需主要工具无齿锯©4002台磨光机©1004台手锤 1.1Kg4把电焊机4台活扳手8 〃12把活扳手12 〃12把梅花扳手12把5.2 施工所需计量器具线坠0.5Kg4个水平尺50cm4个钢卷尺5m4个钢卷尺3m4个钢卷尺20m4个5.3 施工主要材料镀锌槽钢[6.35423米镀锌角钢Z50X50X52628 米工字钢#16100米所需材料的质量要求：1、工字钢物资部采购后，由防腐专业统一除锈、刷防锈漆，面漆。
2、所有材料无机械损伤、无扭曲变形、无锈蚀，镀锌件镀锌层完好6. 作业的程序和方法6.1电缆竖井的安装方法及步骤6.1.1熟悉施工图纸进行施工现场的清理。
6.1.2检验材料符合要求后，按每日的安装进度要求各所需材料运到施工现场，必须码放整齐不妨碍他人6.1.3依据施工图纟纸确定电缆竖井安装位置。
电缆竖井为内置法兰，要求连接竖井之间螺栓的螺母一律向下（按竖井装好后的方向。
6.1.4锅炉电缆竖井安装：在电览竖井周围由14米至112米每层横梁的高度苔设吊挂式脚手架，并铺设双排脚手板，为防止高空坠落，在脚手架的底部拴挂安全网。
将电缆竖井基础（用#12工字钢做成和竖井大小一致的底座）和主钢架焊接，并水平尺找正找平，然后在地面逐段组装电缆竖井（一般不超过10 米），组合完以后联系吊车进行吊装。
在组合电缆竖井时保证其垂直度。
在#7炉每层横梁上焊接用12 工字钢制作的支架以便在吊装作业过程中固定电缆竖井。
使用吊车将每次组合好的电缆熾吊至安装高度后，由专业焊工进行临时点焊，再用水平尺及线坠由下至上依次找平找正，保证其垂直度。
核实无误后，方可将电缆竖井与固定支架焊接牢。
6.1.5其他电缆竖井采用由顶部逐段连接的方法，首先用#10槽钢加固第一节竖井用倒链依次安装每节竖井。
6.1.6电缆竖井安装完毕后，及时将焊缝及固定支架刷漆。
作好施工原始记录。
6.2电缆桥架的主要安装方法及步骤6.2.1熟悉施工图纸施工现场的清理6.2.2检验材料符合要求后，按每日的安装进度要求各所需材料运到施工现场，必须码放整齐不妨碍他人6.2.3根据设计图纟珅电缆桥架高度进行立柱下料、组合工作。
根据现场实际条件加装辅助梁，以便于立柱的间距符合要求，间距不得大于1.5m立柱安装时首先艮据现场实际环境和图纸要求确定直距离，在直线段两端焊接立柱，然后用细钢丝绷直焊接中间的立柱，以便于桥架安装时的平直。
桥架拐弯处的立柱、托臂应设在桥架弯头与水平电缆桥架的接头处。
电缆桥架、立柱、托臂安装中用水准仪、水平尺及细钢丝进行找平、找正工作。
6.2.4电缆桥架安装过程中，立柱与托臂采用螺栓连接，桥架间采用直接板连接，并用桥架配套的圆头螺栓固定，桥架与托臂之间采用螺丝连接。
用桥架配套的圆头螺栓进行固定，且螺母一致朝向桥架外侧。
桥架连通后用细钢丝测量其水平度，确保其横平竖直。
6.2.5电缆桥架施工完成后，按设计要求加装有机耐火隔板。
6.2.6铝合金电缆桥架在至线段超过15米时，应加装伸縱。
6.2.7 支架焊缝处的药皮清理干净，涂刷银粉漆。
6.2.8 桥架接地严格按图纸要求进行施工，保证电缆桥架接地良好。
6.2.9 施工完毕，整理现场。
6.2.10 作好施工原始纪录。
6.3. 汇线槽的主要安装方法及步骤6.3.1 根据现场条件因地制宜敷设汇线槽，当汇线槽旁边有热力设备和产生热膨胀的管道时，宜选择在膨胀方向相反的部位，若布置在膨胀方向侧，它们之间的距离应在最大膨胀值时满足桥架与热表面的距离要求。
6.3.2 汇线槽支架根据实际情况用以下方法安装：用厂家配套的立柱和托臂，支架间距不大于1.4 米，立柱固定在建筑物或钢架上。
槽盒可分几层，层间距为300m。
6.3.3 如现场不能满足直接焊接立柱的要求，采用桥型电缆支架。
桥型支吊架用［8 或［6 镀锌槽钢，横担用/40或/50镀锌角钢。
横担与桥架要采取分离措施，以满足电化腐4要求。
采取支架间距不大于1.4 米。
桥型支架可分为几层，层间距为00m。
6.3.4 线槽支架安装中使用水平尺及线绳进行找平、找正工作。
6.3.5 线槽安装过程中采用直接板连接，并用线槽配套的圆头螺栓固定，线槽与支架之间采用线槽配套的圆头螺栓进行固定。
线槽连通后用钢丝测量其水平度，以确保其横平竖直。
6.3.6 支架焊缝处的药皮清理干净，涂刷银粉漆。
6.3.7 做好接地线，保证线槽接地良好。
6.3.8 做好施工原始记录。
6.4. 电缆管主要安装方法及步骤6.4.1 根据图纸要求及现场情况确定电缆管直径，然后领料。
6.4.2 领料时检查电缆管外观，应无机械损伤，内部无尖锐物，镀锌层完好。
6.4.3 根据现场尺寸用切割机或手锯切割（严禁用氧气－乙炔，或电焊切割）切割后用圆锉除去管口的铁屑。
6.4.4 下料完成以后根据需要用弯管器进行弯制，其弯曲半径不应小于电缆管外经的6倍，单根管子的弯头不宜超过两个。
6.4.5 电缆管配置好以后运往安装地点，成排电缆管安装时一定要保证工艺的美观，安装完以后要对管口临时封堵，以免杂物堵塞电缆管，在与桥架接口的地方，先用开孔器开孔，然后在桥架内侧和外侧各用一个降母将电缆管固定。
电缆管另一端与设备连接处用接头和金属软管连接。
7. 施工应达到的质量标准及工艺要求7.1 施工质量控制点7.1.1当铝合金桥架直线段超过15米时，应有伸缩缝。
7.1.2托臂安装牢固可靠，横平竖直；成排托臂安装要保证水平，间距为.4米。
7.1.3电缆桥架之间连接牢固可靠，并且螺栓的螺母一律向外，各层电缆桥g的安装标高符合设计要求。
7.1.4相邻桥架连接无错边现象，不同高（宽）度电缆桥架连接采用调（片过渡，桥架安装牢固、横平竖直。
7.1.5桥架安装完毕，水平偏差每米v2mm全长v 10mm7.1.6垂直偏差每米v2mm全长v 10m m7.1.7桥架、线槽的层间距符合设计要求。
7.1.8桥架离非保温热表面的距离应》1m7.1.9桥架与保温层热表面平行敷设时间距应海00mm电缆桥架与保温层热表面交叉敷设时，间距应》250m m7.1.10桥架、线槽的接也符合设计。
7.1.11电缆竖井的焊接立柱的焊接固定由专业焊工完成。
7.1.12电缆管弯曲角度F应小于90度,其弯曲半径不应小于电缆管外经的6倍,单根管子弯头数量应w 2个,成排电缆管敷设时管口离设备距离为200-250m m7.1.13电缆管管口应光滑、无毛刺和尖锐棱角弯制后不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径的10%。
应注意的质量问题及预防9. 成品及半成品保护要求9.1成立成品保护小组，负责施工过程中成品保护的监朋查工作9.2禁止随意拆卸、搬弄已安装的设备零部件、管件、热工元件。
9.3 合理安排工期、工序、预防、避免由于工序原因而使工程产品遭受破坏。
设置醒目的警示牌，杜绝不经意的破坏行为。
9.4 加大监管力度，从部室到工地各级质检、保卫、安监人员都以成品保护为己任，预防、制止各种违规破坏行为。
对造成破坏的负责人予以相应的处罚。
9.5 落实责任制，落实措施、人员行为、环境、工机具等各环节分析责任，以责论责。
9.6 采取隔离、设警示、报监察部门或自行派人盯防等措施。
9.7 指定专人将安装就位的易丢失零部件、元器件看护起来。
如有贵重器件应10. 作业的安全要求和环境条件10.1 施工作业的安全要求10.1.1 施工人员进入现场，必须着装整齐，正确佩戴胸卡、安全帽。
10.1.2 施工人员严禁酒后进入施工现场，施工场所严禁吸烟。
10.1.3 领运材料过程中防止碰伤、砸伤。
10.1.4 使用电焊机注意防火、防触电，电焊机的一次线应由专职电工接线，施工人员必须戴电焊手套及焊帽，防止烫伤及弧光伤害眼睛。
10.1.5 使用电动工具，电源线轴上应安装有合格的漏电保安器，电动工具应绝缘良好。
