悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。
计算的脚手架为双排脚手架，搭设高度为16.8米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.50米，立杆的横距1.05米，立杆的步距1.80米。
采用的钢管类型为48×3.0，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。
施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设3层。
悬挑水平钢梁采用[16b号槽钢U口水平，其中建筑物外悬挑段长度1.50米，建筑物内锚固段长度3.00米。
悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.45m。
拉杆采用钢管100.0×10.0mm。
一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.150×1.050/3=0.052kN/m活荷载标准值 Q=3.000×1.050/3=1.050kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.052=0.109kN/m活荷载的计算值 q2=1.4×1.050=1.470kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.109+0.10×1.470)×1.5002=0.350kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.109+0.117×1.470)×1.5002=-0.412kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.412×106/4491.0=91.632N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=0.038+0.052=0.091kN/m活荷载标准值q2=1.050kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.091+0.990×1.050)×1500.04/(100×2.06×105×107780.0)=2.511mm大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
槽钢脚手架搭设方案
东风家园农居房工程槽钢脚手架搭拆方案编制：审核：批准：江苏富源广建设发展有限公司二00七年十二月三十一日第一部分脚手架的搭设和设计1.1脚手架的设计1）东风家园农居房工程，4幢十八层高层建筑，2幢十一层小高层建筑，单层辅助用房为多层建筑。
根据设计图纸及实际情况，脚手架工程一至五层拟搭设落地式脚手架；六层楼面以上采用20＃槽钢悬挑脚手架。
底部施工期间进行密目安全网围护。
施工期间应加强管理力度，脚手架使用前应加强检查验收，施工过程中应加强检查监督，确保脚手架的搭设、使用符合本方案的要求。
2）脚手架钢管采用Ф48×3.0mm钢管，其质量应符合《碳素结构钢》（GB/T700）中Q235－A级钢的规定，钢管上严禁打孔；扣件采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，扣件螺栓拧紧扭力矩值应在40N.m～65N.m时，不得发生破坏；竹笆必须采用新竹笆；密目安全网采用大于800目/100cm2并是取得权威机构认证的产品。
3）在脚手架的设计施工荷载作如下考虑：结构施工时，考虑二个作业层，每层均布施工荷载3KN/m2；在装修施工时考虑三个作业层，每层均布荷载2KN/m2。
施工操作层设18cm高20厚木踢脚板；每步层均布置2Ф48×3.0mm 栏杆，并满铺新竹笆。
4）悬挑支撑采用20＃热轧槽钢，其质量须符合《碳素结构钢》（GB/T700）中Q235中A级钢的规定。
槽钢布置间距同脚手架步距。
5）悬挑结构所用钢丝绳束，采用6×37，直径12mm，抗拉能力为1550N/mm2，总破断抗拉能力为270KN。
钢丝绳均由国内专业信誉较好的厂商生产。
6）脚手架连墙杆采用钢管扣件形式，按二步二跨布置。
1．2脚手架的搭设1) 脚手架搭设前应向搭设人员及使用人员做好脚手架施工方案的交底；对脚手架所用钢管、扣件、安全网等认真组织检查验收，经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水，不合格产品不得用于脚手架的搭设。
悬挑脚手架搭设施工方案
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130―2001的5。
1.7条备注中规定：扣件螺栓拧紧力矩值不应小于40Nm，且不应大于65Nm。
为了保证扣件内壁与钢管外壁之间具有足够摩擦力来保证扣件不产生滑移（即扣件的抗滑移能力)。
摩擦力计算式为:F ＝μN，其中μ为摩擦系数，其取值与接触面的材料特性、粗糙程度、干湿状况等因素有关；N为直于钢管表面的正压力（即法向力)，一般随扣件螺栓的拧紧力矩(也称紧固力矩）的增大而增大。
而扣件抗滑承载力为扣件与钢管所有接触面积上摩擦力之和，即抗滑承载力还与接触面积有关.在规范规定的40―65Nm的拧紧力矩下,扣件拧紧力矩越大，抗滑移能力就越好.悬挑脚手架搭设施工方案目前高层脚手架主要采用附着升降脚手架、悬挑式脚手架、吊脚手架等。
经过多种脚手架比较分析决定采用悬挑式脚手架，但目前使用的多为悬臂结构、下撑结构、悬臂加下撑的组合结构或者悬臂加斜拉的组合结构。
但是这几种结构都没有充分利用钢材的抗拉性能，经过研究决定采用斜拉式脚手架.挑架从裙房顶开始搭设,裙房顶到主楼顶的距离约为75m，分三步搭设，每一步的架体高度为25m。
挑架搭接处的施工方法：在放槽钢底位置放大横杆,然后把槽钢放在大横杆上，再把立杆竖在槽钢上,接下来按普通的搭设方法搭设，同时安装完挑架底座，等到砼强度达到设计要求后再拆除槽钢底大横杆，使上面挑架和下面挑架脱离，成为二个独立的架体。
挑架底座采用二根12 号槽钢，拉杆采用Φ20圆钢(钢丝绳的弹性较大,容易引起底座下弯和受力不均匀)，架体采用Φ48×3.5的钢管，立杆在架体的9m 以下采用双立杆.钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001）.计算的脚手架为双排脚手架，搭设高度为37。
0米，立杆采用单立管.搭设尺寸为：立杆的纵距1。
50米，立杆的横距1.00米，立杆的步距1。
50米.采用的钢管类型为 48×3.5，连墙件采用3步3跨，竖向间距4.50米，水平间距4。

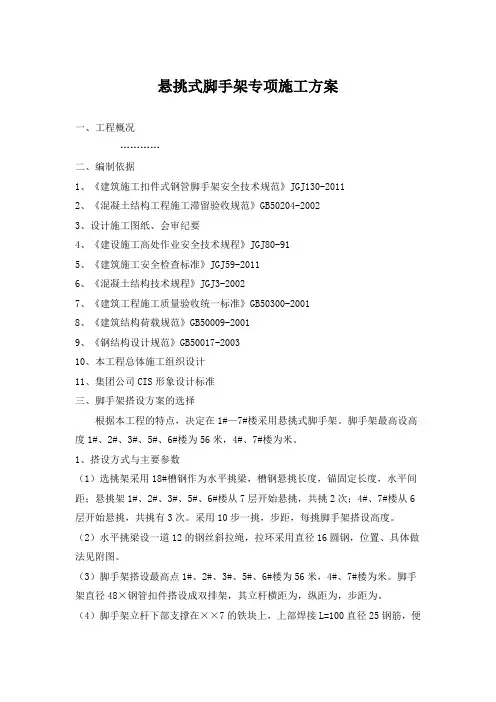

悬挑式脚手架专项施工方案
悬挑式脚手架专项施工方案一、工程概况…………二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《混凝土结构工程施工滞留验收规范》GB50204-20023、设计施工图纸、会审纪要4、《建设施工高处作业安全技术规程》JGJ80-915、《建筑施工安全检查标准》JGJ59-20116、《混凝土结构技术规程》JGJ3-20027、《建筑工程施工质量验收统一标准》GB50300-20018、《建筑结构荷载规范》GB50009-20019、《钢结构设计规范》GB50017-200310、本工程总体施工组织设计11、集团公司CIS形象设计标准三、脚手架搭设方案的选择根据本工程的特点，决定在1#—7#楼采用悬挑式脚手架。
脚手架最高设高度1#、2#、3#、5#、6#楼为56米，4#、7#楼为米。
1、搭设方式与主要参数（1）选挑架采用18#槽钢作为水平挑梁，槽钢悬挑长度，锚固定长度，水平间距；悬挑架1#、2#、3#、5#、6#楼从7层开始悬挑，共挑2次；4#、7#楼从6层开始悬挑，共挑有3次。
采用10步一挑，步距，每挑脚手架搭设高度。
（2）水平挑梁设一道12的钢丝斜拉绳，拉环采用直径16圆钢，位置、具体做法见附图。
（3）脚手架搭设最高点1#、2#、3#、5#、6#楼为56米，4#、7#楼为米。
脚手架直径48×钢管扣件搭设成双排架，其立杆横距为，纵距为，步距为。
（4）脚手架立杆下部支撑在××7的铁块上，上部焊接L=100直径25钢筋，便于钢管插入，然后在组成的钢架上与普通外架一样搭设上部架体。
（5）连墙件采用2步3跨钢性连接。
（6）里立杆墙面≤。
（7）脚手架外立杆里侧挂密目安全网封闭施工，隔层铺满800×1200脚手片。
（8）立杆底部200mm处设扫地杆。
（9）水平钢梁与楼板压点采用直径16圆钢拉环，拉环一定要压在楼板下层钢筋下面，并保证两侧30cm以上搭设长度。
1悬挑式脚手架施工方案
1悬挑式脚手架施工方案悬挑式脚手架是一种比较常见的施工脚手架，适用于高空施工需要的工作场景。
悬挑式脚手架具有结构简单、安装方便、操作灵活等特点，是许多施工项目中不可或缺的工具之一、在进行悬挑式脚手架的施工过程中，需要根据具体的工程要求和现场条件做出详细的施工方案，以确保施工过程的安全和顺利进行。
一、施工前准备工作1.研究施工图纸和工程要求，了解悬挑式脚手架的具体技术要求和施工规范。
2.准备好必要的施工机械设备和工具，确保施工中能够顺利进行。
3.确定悬挑式脚手架的搭建位置和悬挂点，做好现场布置和标志。
4.做好现场安全防护工作，包括设置警示标识、划定作业区域等。
二、悬挑式脚手架的搭建和安装过程1.根据设计要求和实际需要，确定悬挑式脚手架的结构和规格，进行材料的准备和加工。
2.将悬挑式脚手架的主体结构进行固定，包括竖向支撑、横向连接件等。
3.安装脚手架的悬挂装置，确保其结构牢固、稳定。
4.根据设计要求安装脚手架的扶手、栏杆等安全设施，确保作业人员的安全。
5.对悬挑式脚手架进行定位、调整和检查，确保整体结构符合要求。
三、悬挑式脚手架的使用和维护1.在悬挑式脚手架上进行作业前，必须经过专业人员的检查和鉴定，确保其安全性和稳定性。
2.在使用过程中，要注意悬挂点的承重情况，严禁超载使用。
3.定期对悬挑式脚手架进行检查和维护，确保其结构和零部件的完好。
4.在使用过程中，要遵守安全操作规范，确保作业人员的人身安全。
悬挑式脚手架的施工过程需要严格按照设计要求和施工规范进行，确保脚手架的安全性和稳定性。
只有在进行了充分的准备工作和细致的施工操作后，才能保证悬挑式脚手架能够为工程施工提供有效的支撑和保障。
希望以上内容能够对悬挑式脚手架的施工方案有所帮助。
钢管悬挑脚手架方案
钢管悬挑脚手架方案
钢管悬挑脚手架方案是一种常用于高空作业的脚手架系统。
以下是一个常见的钢管悬
挑脚手架方案：
1. 基础选址：选择坚固平稳的地面作为基础，确保能够承受钢管悬挑脚手架的重量。
如果地面不平，可以先进行必要的修整。
2. 脚手架支撑：横过整个悬挑区域的两个或多个支撑梁用来支持脚手架，保证其稳定性。
3. 钢管选材：选择合适长度和直径的钢管。
常用的直径是48毫米或60毫米。
根据悬挑的长度和负载要求，选择合适的钢管。
4. 钢管连接：使用连接器将钢管连接在一起，确保整个脚手架系统的稳定性。
常用的
连接器有直角连接器、法兰连接器和梅花连接器等。
5. 踏板和防护栏：在钢管上安装木踏板或金属踏板，提供作业人员站立和走动的平台。
同时，在脚手架的外侧加装安全防护栏，确保作业人员的安全。
6. 定期检查和维护：定期检查钢管悬挑脚手架的连接部分，确保连接紧固并不存在松
动或损坏。
另外，要及时清理脚手架上的杂物，保持整洁。
以上是一个基本的钢管悬挑脚手架方案，具体应根据实际工程和安全要求进行设计。
在使用脚手架时，还需遵守相关的安全操作规范，确保施工人员的安全。
悬挑式脚手架施工方案
悬挑式脚手架施工方案一、现场勘察本工程为框架结构,根据地质勘察部门提供的勘察报告,本区地势平坦,地质均匀,可以按照工程建设要求根据需要搭设脚手架;本工程总高度为23米,经研究决定建筑物四面采用悬挑扣件式双排脚手架;二、脚手架搭设步骤固定槽钢→在槽钢上排放扫地杆→按立杆间竖立杆→逐根竖立杆并与扫地杆扣紧→安装第一步大横杆→并与立杆扣紧→安装第一步小横杆→安装第二步大横杆→安装第一步小横杆→架设临时斜撑杆→上端与大横杆和小横杆→安装连墙杆→东西两面安装立杆→架设剪刀撑→立杆及小横杆高出作业面米→铺脚手板→护身栏杆并挂立网→挂平网→按步骤随施工进度搭设;三、搭设脚手架的人员组织安排根据工程规模,可按照以下人员分配进行脚手架的搭设施工：本工程架体搭设需要7个人,4人负责具体搭设,3人负责服务工作,工地安全员,施工员负责质量安全检查;所有脚手架施工人员均持有省建工局颁发的特殊工种人员上岗证书;四、搭设脚手架专用工具五、搭设脚手架材料准备根据工程规模,需要脚手架材料选择如下：1、钢管：每批钢管进场应有检验合格证,采用外径48mm壁厚钢管,壁厚的焊接管,用于立杆、大模杆、斜撑,重量在25kg/m以内,以利人员操作,小横杆长度为宜,钢管应平直,无锈蚀,槽钢120型长度宜 ,应平直无锈蚀;2、扣件：认真检查,发现有脆裂、变形、滑丝的禁止使用;扣件内壁圆弧与钢管紧扣时,接触面不小于30%,扣件螺栓拧紧程度最大不能超过3、钢脚手板：板厚不小于3mm,长度应大于3m,宽度不小于200mm;4、脚手架所挂安全网,要使用省、市推荐产品,要有推荐证、合格证件,若无此项,一概不能用;六、脚手架搭设要求1、作为脚手架基础部分工12槽钢放置平整,固定牢固,待混凝土达到80%,强度方可扎设脚手架,脚手架底坐采用25mm螺纹钢,焊接于槽钢之上,固定槽钢用14mm,圆钢也须焊接牢固;2、双排架内立杆距离墙面200 mm,立杆纵距取,双排架内外立杆间距取 m,横向水平杆应紧靠纵向扫地杆下设置在同步内,同步内隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于500mm,接头中心距最近主接点的距离不宜大于步距的1/3垂直度不大于架高的1/200;3、脚手架的第一步大横杆围绕建筑物封闭操作,不允许单面操作,架子施工过程中断时,将脚手架与建筑物拉接牢固,大横杆放置在立杆内侧,立杆与大横杆用直角扣件扣紧,每个切点不得缺扣;大横杆的步距取,采用对接形式,上下大横杆的接头位置错开,布置在不同的立杆纵距内;4、在第一步大横杆安装过程中,随即跟上横向水平杆,在立杆与纵向水平杆每个交叉点必须设横向水平杆,上下各层横向水平杆应沿左右两侧分别设置,以减少立杆偏心,外端要伸出纵向水平杆外10cm以上;用于连接在横杆的对接扣件,开口应朝架子的里侧,螺栓朝上,避免扣件开口朝上,以防雨水进入钢管,而在使用直角扣件时,开口不得朝下,以保证例用安全;5、脚手架搭设到第二步时,应设抛撑,抛撑与地面成60夹角,上端与大横杆扣紧,再设连墙杆,方可拆除抛撑;6、连墙件宜靠主节点设置,偏离主节点的距离不应大于300mm,每棵框架柱均用架杆与架体作牢固连结,并设防滑扣件;7、剪刀撑的设置：本工程高度,因此在脚手架两侧、转角处各设置一道剪刀撑;中间各道剪刀撑应在外侧立面整个长度和高度上连续设置剪刀撑;搭设时,剪刀撑斜杆两端用旋转扣件与脚手架立杆或横向水平杆扣紧,最下面的斜撑与立杆的连接点离槽钢不大于50cm,两斜杆相交处,及两斜杆中间还要增加2—4个扣结点与之相交杆件扣紧,剪刀撑与地面成45度,其搭接长度不少于1米,并不少于3个扣件;8、铺脚手板时,必须按照脚手架的宽度满铺板要平铺稳、挤严、封头,板与墙面的空隙不得大于5cm,脚手板采用搭接时必须搭在横向水平杆上,并用铁丝捆牢,搭接长度应大于200mm,采用对接时,接头下面应设两根横向水平杆,板端头距横向水平杆不大于15cm,禁止出现探头板,板上要清洁、平整、无杂物,作业时,操作层下部应留有一层脚手板,防止人、物高处坠落;9、脚手架的操作层上要设防护栏杆和挡脚板,栏杆高度在处,挡脚板可距板面处加设一道低栏杆再设牢固的立网;七、脚手架搭设安全注意事项1、进入施工现场必须戴好安全帽;2、工作前及工作中不准喝酒,要衣着得体,穿胶鞋或布鞋,不准穿拖鞋或宜滑的硬底鞋3、工作时要系好安全带;4、工具使用完毕要放入工具带内,不准往下扔;5、注意对管、电防护;架子高于建筑物或结构布局需防雷设施时,架体应按规定部署防雷设施;6、架子搭设前,工地安全员要认真进行安全技术交底并负责进行监督、指导、搭设完毕或分段、分层搭设完毕后,安全员及有关人员要认真检查,仔细进行量化验收,办理验收手续;7、安全网的架设1平网架设：距坠落基准面3米处设首层安全网,每隔3层设一道固定安全网,随施工作业层上升搭设随层网;平网要接紧、拉牢;利用尼龙绳或其它绳索缠在钢管上要固定牢固、严密;平网的架设尽量在施工层窗户及较大檐口处以上或以下;2立网架设：立网应架设在纵横上,上口高出作业面不少于,同一层网的连接要牢固、严密;由于在脚手架外侧采取全封闭防护,所以立网上下部分必须用尼龙绳或麻绳牢固的固定在两道大横杆上,一定要严密;立网的搭设随脚手架的进度跟上;3工地安全员要随时检查安全网的连接,要保持平网内无杂物,清理要干净;八、脚手架的拆除方案1、拆除前首先勘察脚手架周围上下的作业环境、架子本身的外形情况,各连墙杆的间距等,针对作业条件进行分工;2、架子的拆除程序与搭接程序相反,先搭的后拆,自上而下,先拆护身栏杆、脚手板或剪刀撑,后拆横向水平杆、纵向水平杆、立杆,一安要拆除一步清一步,拆除时保持脚手架的整体稳定;3、工作前应先清理脚手板上的杂物,拆除脚手板叶每档内留一块,人站在脚手架上拆除杆件,拆除后再将脚手板翻下一步;4、拆立杆要先扶住立杆再拆最后两个扣件,拆除剪刀撑时,应先拆中间扣件,然后托住中间,再解两端扣件5、连墙杆应随架子逐层拆除;架子在施工期间变形过大或连墙点缺少受力不均时,在拆除前应先进行必要加固,补设临时接点,以保证拆除过程中脚手架的局面稳定;6、拆除脚手架要统一指挥,上下呼应,动作协调,两人同拆一根杆时,解扣后应先通知对方,然后再落杆,拆下的杆件,分类堆放,下面运料工作人员同上面人员密切配合,防止交叉作业发生事故;九、脚手架占用的材料应保证质量,各种杆件连接件、架杆和其它部件,其型号、规定均应符合规定标准,认真验收、维修、保养;2、严格按规定在脚手架的操作层上设防护栏杆和挡脚板,栏杆高度设在米处,挡脚板与架板面米;3、严格按脚手架的搭设顺序进行搭设;4、脚手架铺板必须严实,架板要满铺封牢,不准有探头板,板上无杂物,清洁干净;5、脚手架在操作层下面留设安全层时,应在操作层上设安全网或采取其它的安全措施;扣件式钢管脚手架设计计算书本工程建筑装修结构用扣件式双排脚手架,ΣQK=m2,建筑物层高二层,三、四、五、六层为,脚手架搭设高度,W0=m2,地面粗糙度为B类,脚手架背靠建筑物为砖混,木脚手板,Q235、Φ48×钢管,密目网全封闭,网重m2,网目2400目/100cm2,每目透风面积为;一、槽钢作扣件式钢管脚手架支撑计算1、脚手架荷载计算1、线荷载计算结构荷载标准值 3×=木脚手架×=剪刀撑L= + =S=×=×2+×2++×2××+10×41.8=340N/m2高度按五层荷载计算,××4+=340××=钢管脚手架自重300×=荷载轴向计算求q：q=+++=2、抗弯强度计算按集中荷载计算M=Kmgl=××= M ×106N. mmQ=—=———————=<f=215Mpa12槽钢W ×10003、按挠度计算5qL4 5××14W=——= ———————=384E1 384××100000××1000120<3mm满足要求根据以上计算,故先取槽钢12满足要求螺栓选取M20=38200N>×=21595N钢丝绳选取6×19×11绳直径=>21595N故满足要求;二、脚手架设计计算书计算：1、试确定脚手架的搭设尺寸,搭设尺寸尽量与开间、层高尺寸配合;选择其h=,La=,Lb=,a1=,施工层上横向水平杆间距;二、横向水平杆计算,按受均布荷载的简支梁计算;1、线荷载计算：标准值：q k=Q k+Q p·横向水平杆间距=3+×=m设计值：q=××+×3×=m2、抗弯强度计算：采用q1 1M= — qtb2 = —×× = 8M ×106N. mm ×S=—=———————= ———————W ×103mm3=122N/mm2 <f=205N/mm2W为钢管的截面抵抗矩,查规范P50页附录B表B3、挠度计算：采用q k不考虑悬挑部分,因如考虑,相反会减小了最大挠度,这样安全系数更大;5qktb45××4V=——— = ————————————384EI 384××105××1041200=<V = ——— =8mm150同时V<10mm绝对挠度值,查规范P14页表为钢材的强度模量弹性模量,查规范P13页表得I为钢管的惯性矩,查规范P50页附录B表B得1200mmV=l/150= ————— =8mm150mm由于受弯构件的挠度V<V,同时小于绝对挠度值10mm,达到了双控的目的,安全系数更大;3、纵向水平杆的计算1、荷载计算：①作用于纵向水平杆的集中荷载的标准值：1 a1 1FK=—qKtb1+—2 = —××1+——22 tb 2=②作用于纵向水平杆的集中荷载的设计值：1 a1 1F= — qtb1+——2 =—××1+——22 t b 2=2、抗震强度计算：先计算最大弯矩:M max=××=根据抗弯强度的计算公式：Mmax ×S= —— = ——————— = 167N/mm2<f=205N/mm2W ×103mm3则纵向水平杆的抗弯强度经验算达到安全要求;3、扣件的抗滑移承载力计算：R最大支反力=+1F=×=<R=8KN4、挠度计算：××103××1033V= ————— = ——————————————100EI 100××105××1041500=<l/150 = ——— = 10mm150同时小于受变扣件的绝对挠度值10mm;通过计算纵向水平杆算定,达到安全要求;4、立杆稳定计算：1、确定立杆的计算部位：因本例以相同的步距h,立杆纵距ta、立杆横距tb和连墙件在置均为三步四跨搭设脚手架,立杆的不利部位最可能在底部;2、立杆轴力及弯矩计算：1轴力计算：不组合风荷时：按规范式—1N=N G1K+N G2K+ΣN QK先计算N G1K为脚手架结构自重标准值产生的轴向力;查规范P48页得钢管每米立杆承受的结构自重标准值q k为,则N G1K=H qk=×50= 后计算N G2K构配件自重标准值产生的轴向力N G2K=脚手板+栏杆、挡脚板+安全网①脚手板：查规范P10页,表标准值为m2则在计算长度范围内立杆每边的脚手板的面积为t b+a1×由于该脚手板为内、外立杆共同承担,所以要乘则脚手板自重标准值产生的轴向力为tb+a1××=+××=②栏杆、挡脚板：查规范P11页表标准值为m则栏杆、挡脚板自重标准值产生的轴向力为：=×=③安全网：已知网重为m2则安全网自重标准值产生的轴向力为：那么N G2K=++=再计算：ΣNQK为施工荷载人员、器具、材料的自重,由于已知总荷载ΣQK=5KN/m2则：施工总荷载在计算长度范围内的轴向力为：1ΣNQK=tb+a1×ta.— . ΣQK21=+××—×5施工荷载为内、外立杆平均分担2=则：N=N G1K+N G2K+ΣNQK=++×=N=N G1K+N G2K+×ΣNQK=×++××=2 弯矩计算M W作用于脚手架上面的水平风荷载标准值：W Kω根据30年一遇的大风,为保守期间,取系数为而=架+网架查规范P49页表A3得架=10×10cm的透风面积 2400×网=1- ——————————=1- —————=10×10cm的迎风面积面 10×10×103∴=+=uz：风压高度变化系数,按现行国家标准建筑结构荷载规范GBJ9规定采用,由于地面粗糙度为B类,取uz=脚手架高度15m,uz= W0为已知为W0=m2风压则W K=××××=m2×根据：M W=×=————————10××××=—————————————— =3计算长细比及ф1容许长细比计算：t0 Kuhλ=—λ=———I IK为计算长度附加系数,规范要求取1H为已知h=i为截面回转半径,查规范P50页,附录B表B,i=××180则λ=—————————=<λ=2101.580=××180查规范P51页附录C表C,得立杆系数φ为4、验算立杆的：N ×103不组合风荷时：——=————=252N/mm2φA ×489A查规范P50页,附录B表B为489mm2<f=205N/mm2查规范P13页,表,钢材的强度设计值f=205N/mm2组合风荷时：N MW ×106——+——=——————+ —————=303N/mm2≈205N/mm2Φa+ W ×489 ×103虽然大于钢材的强度设计值f=205N/mm2,但只要在误差5%范围内,均视为安全;5、连墙件的计算：1、计算连墙件所随的水平力及扣件连接的抗滑承载力计算：N l=N lw+N0规范P19页由风荷载产生的连墙件的轴间力设计值,应接规范P19页公式计算;∴AW==×=t1：连墙件的水平间距 h1：连墙间的竖向间距W K底部=m2在立杆稳定计算中已经求得;因此Nlw=××=∴Nl=+N00的说明,双排架取N0=5KN=+5KN=<2Rc=2×8KN=16KN由于连墙杆采用直角扣件与脚手架的内外排立杆连接,连墙件杆与建筑物连接时,在建筑物的内、外墙面各加两个直角扣件扣牢,所以根据规范P14页,表,直角扣件的承载力设计值为2倍的Rc,为2×8KN=16KN,故扣件连接抗滑承载力满足要求;2、连墙杆稳定承载计算：连墙杆采用Φ48×钢管时,杆件两端均采用直角扣件分别连于脚手架及附加的短钢管上,因此,连墙杆的计算长度可取脚手架距墙距离,取t0==50cml0×100变成cm根据：规范P16页λ=— = ————————i=32<λ=150λλ=32,查规范P51页,附录C表C得φ=Nl ×1000乘1000变为N则——=————————————=25N/mm2<fφA ×489mm2=205N/mm2A查规范P50页,附录B表B为A=489mm2故连墙杆稳定承载力满足要求;。
钢结构悬挑型钢
悬挑式脚手架搭设施工方案一、材料及其要求1、钢管：钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。
钢管采用外径48mm，壁厚3.5mm，其材质符合GB700-79《普通碳素结构钢技术要求》中A3钢的技术要求。
弯曲变形，锈蚀钢管不得使用。
2、扣件：扣件包括直角扣件、旋转扣件、对接扣件及其附件T型螺栓、螺母、垫圈等。
扣件及其附件应符合GB978-67《可锻铁分类及技术条件》的规定，机械性能不低于KT 33-8的可锻铸铁的制作性能，其附件的制造材料应符合GB700-79中A3钢的规定，螺纹应符合GB196-81《普通螺纹》的规定，垫圈应符合GB95-76《垫圈》的规定。
扣件与钢管的贴合面必须严密，保证钢管扣紧时接触良好，扣件活动部位应能够灵活转动，旋转扣件的旋转面间隙小于1mm，扣件表面应进行防锈处理。
3、钢丝绳（吊索）：钢丝绳选用6×19φ14光面钢丝绳，抗拉设计强度≥1700Mpa，断股、锈蚀严重的钢丝绳不得使用。
4、悬挑型钢：20#工字钢。
5、安全网：采用密目式安全网。
二、设计构思及工艺原理1 整个体系由铺设于楼板处的悬挑工字钢、钢丝绳拉索和钢管扣件双排脚手架、分段卸载用的钢丝绳等四部分组成。
通过楼板上布置预埋钢筋悬挑工字钢和斜拉钢丝绳作为支撑体系承受双排架底部荷载，并通过设置在脚手架高度中部卸载钢丝绳分段承受架体荷载。
2 所有悬挑工字钢、钢丝绳斜拉索通过双排脚手形成一个空间体系协同受力，作为双排架的受力支撑平台，承受整个搭设单元架子自重恒载和两排施工活载、部分风载。
3 本工程脚手架按照结构脚手架的荷载标准取值计算。
三、外脚手架构造从3层、6层、9层，12层楼面开始悬挑，具体构造说明如下：1、平面布置：立杆纵向间距1500mm，横向间距1000mm，内排立杆距离建筑物的距离为300mm。
立杆与大横杆必须用直角扣件扣紧，不得隔步设置和遗漏，且立杆的直接头应相互错开0.5个节长，其接头距大横杆的距离不大于步距的1/3。
悬挑脚手架施工方案
悬挑脚手架施工方案悬挑脚手架施工方案2篇为了确保工作或事情能有条不紊地开展，常常需要预先准备方案，方案是从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划。
怎样写方案才更能起到其作用呢？以下是店铺整理的悬挑脚手架施工方案，欢迎大家分享。
悬挑脚手架施工方案1一、主体结构施工方案1、脚手架工程方案概述根据本工程结构形式与特点，外墙脚手一至四层搭设扣件式钢管着地脚手架，五层以上每隔六层搭设悬挑脚手。
2、脚手架材料1)符合国标的φ48×3.5脚手钢管及配套扣件，立杆、大横杆长度采用4-6m，小横杆长度采用1.30m。
2)a3[16槽钢及16mm钢丝绳。
3)竹笆横向密编，纵片不得小于五道，每道用双片；横片一正一反，在四周用两根竹片相对夹紧，并打眼用铁丝扎牢，竹片宽不小于30mm。
二、悬挑脚手架方案设计1、脚手架基本数据1)扣件式立杆双排钢管脚手架：架体构构造尺寸：横距为1000mm，步距为1800mm，基本纵距为1500mm，结合本立杆所在平面的纵向尺寸，进行调整确定。
2)外墙脚手一至四层搭设扣件式钢管着地脚手，五层以上采用槽钢悬挑脚手架，每六层一挑，每一挑为一个悬挑单元。
2、脚手架悬挑原理及构造要求1）基本结构分两部分，一是主要受力的悬挑槽钢支架；二是以悬挑槽钢支撑的钢管扣件双排脚手架，由立杆、小横杆、大横杆、剪刀撑、搁栅、竹笆、护栏等组成，同一般双排脚手架。
悬挑槽钢支承受自重及上部传来的脚手架架体恒载和施工活动荷载、部分风荷载等，并将其传到建筑物上。
2）槽钢挑梁是本架子的主要受力构件，在五层楼面上根据脚手架平面布置图预埋安装槽钢支撑结构的预埋件及在相应位置进行预留孔。
3）槽钢挑梁与其上的双排脚手架的立杆一一对应，上部双排脚手架的搭设同一般双排脚手架。
4）外架每次搭设的最大高度为11步架，结构上翻时每满11步架（即挑满七层）后开始搭设上一单元的悬挑结构，且上下两单元的脚手架必须断开，待随施工进度搭完三步架（或四步架）经检查无误后，可拆除下一单元的架子，拆除时必须从上到下，不得上下同时进行。
悬挑脚手架编制
1 悬挑式外脚手架悬挑式外脚手架，是利用建筑结构外边缘向外伸出的悬挑结构来支承外脚手架，将脚手架的荷载全部或部分传递给建筑结构。
悬挑脚手架的关键是悬挑支承结构，它必须有足够的强度、稳定性和刚度，并能将脚手架的荷载传递给建筑结构。
1.1悬挑式外脚手架类型、适用范围1.1.1悬挑脚手架类型悬挑脚手架根据悬挑支承结构的不同，可分为支撑杆式悬挑脚手架（施工中俗称“钢管悬挑脚手架”）、挑梁式悬挑脚手架。
1.支撑杆式悬挑脚手架支撑杆式悬挑脚手架俗称钢管悬挑脚手架，其支承结构直接用φ48×3.5mm钢管搭设。
支承结构由外伸水平钢管和斜撑钢管组成，根据搭设高度、搭设形式、荷载大小的不同可分为支撑杆式双排悬挑脚手架（见图4-1、图4-2、图4-3）、支撑杆式单排悬挑脚手架（见图4-4、图4-5、图4-6）。
图4-1：支撑杆式双排悬挑脚手架（下撑式）图4-2：支撑杆式双排悬挑脚手架（下撑上拉式）图4-3：支撑杆式双排悬挑脚手架（下撑附墙式）图4-4：支撑杆式单排悬挑脚手架（洞口挑支式）图4-5：支撑杆式单排悬挑脚手架（洞口挑支单层架、如左图） 图4-6：支撑杆式单排悬挑脚手架（洞口插口单层架、如右图）2.挑梁式悬挑脚手架挑梁式悬挑脚手架采用固定在建筑物结构上的型钢悬挑梁，并以此为支座搭设脚手架，一般搭设双排脚手架，型钢挑梁可选用槽钢、工字钢。
根据悬挑梁长度、脚手架搭设高度的不同，可将挑梁式悬挑脚手架分为单挑梁式悬挑脚手架（见图4-7）、斜拉挑梁式脚手架（见图4-8）、下撑挑梁式悬挑脚手架（见图4-9）。
图4-7：单挑梁式悬挑脚手架图4-8：斜拉挑梁式脚手架预埋钢筋锚环或螺栓立杆限位套管型钢挑梁型钢斜撑预埋件图4-9：下撑挑梁式悬挑脚手架挑梁式悬挑脚手架根据是否设置联梁，又可分为无联梁的悬挑脚手架或有联梁的悬挑脚手架，如图4-10、4-11。
图4-10：无联梁的悬挑脚手架图4-11：有联梁的悬挑脚手架1.1.2悬挑脚手架适用范围近年来，高层建筑施工中普遍采用了不落地式脚手架，包括悬挑脚手架，吊挂脚手架、爬架等。
型钢悬挑梁式脚手架基础的设计与施工措施
施工技术1工程概况1.1建筑施工概况本工程为汇景新城项目3#楼，建筑面积为12720.01m 2，地下二层、地上十七层，剪力墙结构，设计使用年限50年，抗震设防烈度为8度，标准层层高为3m ，建筑总高度52.1m ，室内外高差0.6m 。
1.2型钢悬挑梁式脚手架专项工程概况本工程外脚手架采用悬挑架和落地架两种，均为扣件式钢管脚手架。
具体如下：（1）主体1层顶板以下采用双排钢管落地脚手架。
（2）1层顶板及以上采用分段悬挑梁式脚手架，投入两套型号为16a 的工字钢挑梁。
1层顶板（2层地面）开始悬挑，每6层进行一次悬挑，第一次悬挑为2层地面至7层顶板，第二次悬挑为8层地面至13层顶板，第三次悬挑为14层地面至顶层。
分段悬挑高度均不超过20m ，表1为悬挑双排扣件式脚手架参数。
表1悬挑双排扣件式脚手架参数施工活荷载每米立杆承受的结构自重标准值悬挑水平钢梁型号钢管强度单扣件抗滑承载力风荷载标准值安全网荷载脚手板自重标准值钢管类型钢管强度折减系数扣件抗滑承载力5.0kN/m 20.1444kN/m16a 205.0N/mm 28.0kN 0.425kN/m 20.01kN/m 20.10kN/m 2Φ48mm×3.5mm1.012.0kN2脚手架基础用材料选择（1）型钢水平悬挑采用16a 号工字钢，采用直径16mm 预埋钢筋环固定悬挑水平钢梁，钢筋环按照钢筋锚固要求锚入楼板。
工字钢与预埋钢筋环之间用木楔打紧，木楔端部采用铁钉或点焊钢筋头，以防木楔松动。
工字钢梁上设置固定连接棒与钢管立杆连接，连接棒选用直径25mm 的钢筋，长度不应小于200mm ，与工字钢梁焊接牢固。
（2）加强对锻铸造扣件的管理。
进场扣件应符合GB15831《钢管脚手架扣件》的规定，不得有裂纹、气孔、缩松、砂眼等锻造表面缺陷，钢管螺栓拧紧力矩达65N·m时不得破坏。
扣件需进行进场的外观检验和实验室复检，对进场的十字扣件、对接扣件和旋转扣件等需进行复检，试验结果满足设计要求后方可使用，搭设架子前应进行保养。
钢管悬挑脚手架方案
米;固定工型钢在楼面上用 2ф18 的圆钢，(2ф18 的圆钢预埋在 200mm
钢管自重 G1=0.0384 KN/m 挡脚板自重 G2=0.0132 KN/m
厚现浇楼板内)距外墙边分别 0.3 米和 1.5 米。立杆纵向间距为 1.5 米，
安全网自重 G3=0.005 KN/m 外立杆至墙距 ld =1.35m
魏
第 6 页 共 12 页
本文格式为 Word 版，下载可任意编辑
4、架体防护：架体外侧用 1.8m×6m 密目网全封闭.根据临边防
1.1.1.2 建筑工程概况
护的规定，设置防护栏杆和挡脚杆.底层、操作层均设高度 200mm 挡脚
12#、14#住宅地上六层、局部七层，建筑高度 20.85m，占地面
向斜撑和扣件); 查《扣件式钢管脚手架安全技术规范》(JGJ302021)
距离为 3.6 米。
附表 A-1 得：
悬挑架高 21-4.7=16.3.0 米,按 16.3 米对悬挑架高度计算荷载及
架体每米高度一个立杆纵距的自重 gk1=0.1248KN/m
对水平悬挑梁进行强度、刚度、稳定性等验算。(原创业小区已有脚手
2.脚手架搭设
魏
第 5 页 共 12 页
本文格式为 Word 版，下载可任意编辑
悬挑脚手架搭设流程及要求同落地式脚手架搭设流程及要求。 钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规 范》(JGJ130-2021)。 架体搭设：按工程平面样子, 无阳台处悬挑钢梁外挑长度为 1.2m，选用 16 号工字钢,有阳台处悬挑钢梁外挑长度为 2.2m,选用 4.5 米的槽钢,端部斜拉钢丝绳卸荷,钢梁按架体纵向间距按 1.5~1.8m 布置 (立杆纵距)。(图 1a、1b、1c)连墙件按 3.6m×4.5m 布置，用刚性连接 横杆对架体进行拉结, 拉结点应从外架的第一步开始进行设置.挑梁和 预埋环制作及连墙杆连接如图(图 2a、2b、2c、2d).外侧搭设连续式剪 刀撑，满挂密目网.转角处进行特殊加固处理，实行螺栓连接或焊接方 式用 10 号槽钢制作构架体，作为立杆的生根点(槽钢与槽钢接口处采纳 焊接或利用角钢和螺栓固定).整个架体用Ф16 钢丝绳斜拉将悬挑钢梁 端部与工程主体拉紧(图 3a、b、c). 1.8m 悬挑脚手架要求其余按以下构造要求搭设。
槽钢悬挑架施工方案
槽钢悬挑架施工方案
1.悬挑架选择
悬挑架的选择需要考虑施工现场的实际情况和需要承载的重量。
悬挑架的尺寸和参数应满足设计要求，并根据需要进行强度计算，确保能够承受相关工作的重量和力量。
2.施工准备工作
在施工之前，需要进行相关的准备工作。
首先要对施工现场进行环境清理，清除杂物和障碍物，以确保施工的空间和通道畅通。
其次，需要检查悬挑架及配件的完整性和可用性，确保施工所需的设备和材料齐全。
3.悬挑架的搭建
（1）建立支撑结构：在悬挑架的两侧，按照设计要求，建立支撑结构，通常采用临时梁或框架结构。
支撑结构的稳定性和强度应满足规范要求。
（2）悬挑架的搭设：根据设计要求，将悬挑架的主体部分通过起重机等设备进行吊装并安装在支撑结构上。
在安装过程中，需要做好悬挑架的水平和垂直调整，确保其与支撑结构的连接牢固可靠。
（3）固定和支撑：在悬挑架的安装位置和悬挑臂的末端，需要进行固定和支撑，以确保悬挑架的稳定性和安全性。
通常可以采用锚定或加权方法来防止悬挑架的移动或倾斜。
4.悬挑工作
悬挑架的主要作用是支撑和承载施工所需的重量和力量。
在进行悬挑作业之前，需要根据具体施工要求，对悬挑架进行相关调整和加固，确保
其能够达到设计要求和安全标准。
在悬挑工作过程中，要注意施工人员的安全，严禁在悬挑架下或悬挑臂上进行施工。
5.拆除悬挑架
在施工完成后，需要拆除悬挑架。
拆除悬挑架的过程也是一个需要注意安全的工作。
首先要对悬挑架进行检查，确保其稳定和安全。
之后，按照倒序的方式拆除悬挑架的各个部分，并及时清理施工现场，恢复至正常使用状态。
下撑式悬挑式脚手架施工组织设计
下撑式槽钢悬挑式外脚手架（七步高)设计一、脚手架的构造与搭设要求：1、基本要求：用扣件式钢管搭设的脚手架是施工临时结构，它要承受施工过程中各种垂直和水平荷载。
因此脚手架必须有足够的载能力、刚度和稳定性。
在施工过程中，在各种荷载作用下不发生失稳、倒塌.并不超过结构的容许强度、变形、倾斜、摇晃或扭曲现象，以确保安全。
2、受荷情况采用φ48×3.5钢管和扣件槽钢等构成的挑脚手架，悬挑梁、斜杆、立杆、大横杆和小横杆是主要受力杆件。
剪刀撑和连墙杆是保证脚手架整体刚度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力。
其中连墙杆还承受风荷载。
扣件是脚手架组成整体的连接件和传力件。
3、脚手架的构造与搭设要求1）脚手架立杆采用对接扣件连接，相邻两立杆接头应错开不小于50cm，且不在同一步距内。
纵向水平杆接长用对接扣件连接。
上下相邻两根纵向水平杆接头错开不小于50cm。
同一步内外两根纵向水平杆接头也应错开，并不在同一跨内。
2）小横杆伸出外立杆连接点外15-20cm，离外墙面10cm。
3）脚手架纵向两端和转角处起，在脚手架外侧每隔9M（水平距离）左右用斜杆搭成剪力撑，自下而上循序连续设置。
斜杆用长钢管与脚手架底部成45度至60度夹角。
斜杆用旋转扣件与立杆和横向水平杆扣牢。
4）外立杆里侧设1M高防护栏杆和18cm高的挡脚板（可用两道水平钢管紧外立杆内侧用扣件扣牢）。
其内侧设1M高竹片笆，用18＃铁丝捆绑两道水平钢管上，在沿街或居民密集区，外侧全部设置密目网，并同第一步架底捆牢.5）脚手架每隔4步，应在里立杆与墙面之间设统长安全竹片笆，支承在两根钢管上，用18#铁丝同钢管捆牢，每块竹片笆绑点不小于4点。
6）脚手架与主体结构必须采用刚性连接（钢管一端同立体结构预埋铁板电焊,另一端用扣件同立杆扣牢）,不允许采用一顶一拉的柔性连接，连接杆应于墙面垂直,连墙杆与框架梁、柱中预埋件连接时，砼强度不宜低于15N／MN2才能使用。
高层住宅楼槽钢支撑外悬挑单杆双排扣件式脚手架搭设施工方案
槽钢支撑外悬挑单杆双排扣件式脚手架专项方案编制：审核：审批：建工集团项目部住宅小区为房地产公司开发，地处市区, 占地总面积为亩，北临路，东临西路，西近道。
本次施工的二标段为小区中的住宅楼，位于整个小区的中部，是由五栋塔楼及其地下室组成的高层住宅，每层塔楼均为首层架空，上部为一梯两户，共23层住宅楼。
经过对以前的施工经验的总结，结合该工程具体实际情况，本工程采用槽钢支撑外悬挑单杆双排扣件式脚手架施工方案。
1)编制依据工程施工图纸；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－2001；建筑施工手册第二版“脚手架工程和垂直运输设施”部分；《建筑结构荷载规范》GB50009－20012)外脚手架概况及特点本工程地下1层，地上24层，建筑高度为75.05m，标准层层高3m。
考虑到搭设双排到顶的钢管脚手架一次性投入较大，为了节约投入以及保证安全，特做每六层一次的悬挑脚手架，主体施工阶段每六层向上翻搭一次脚手。
装修阶段每六层向下翻搭一次。
该脚手架可以减少一次性的投入，但外脚手架增加一次的搭拆工作。
该外挑脚手的适应范围广泛，就地取材，无需根据每个单体的特点特殊加工，基本无需维护，搭设方便，布置灵活，一次性投入较少。
特点:节点处理灵活，可根据实际需要灵活安排搭设高度，工作面安排灵活，节点经过处理后与一般外架的搭设完全相同。
不影响施工工序的安排与流水节拍，架子搭设与施工完全同步，可满足从主体到装饰整个施工过程的要求。
3)设计构思及工艺原理：整个体系由16a号槽钢横梁、10号槽钢斜撑和钢管扣件双排脚手架两部分组成。
通过在钢筋砼墙上布置预留孔洞穿16号槽钢及在钢筋砼墙上留设预埋件焊接10号槽钢斜撑为支撑体系承受双排架传下的荷载。
分别按照图三及图四搭设槽钢支撑。
所有单片的16a号槽钢和10号槽钢斜撑通过双排脚手形成一个空间体系协同受力，作为双排架的受力支撑平台，承受整个搭设单元架子自重恒载和施工活载、部分风载。
悬挑外脚手架的设计计算
悬挑外脚手架的设计计算本工程为文峰湖岸新城第三组团3#楼、4#楼。
悬挑脚手架基本尺寸：立杆纵距1.80m，横杆间距1.05m，步距为1.80m，内立杆距建筑物边缘0.25m，悬挑架上脚手搭设高度最高处为51m(16层)。
材料：挑架横梁用热轧普通槽钢[12，斜撑用Φ48*3.5钢管、扣件连接，脚手架为扣件式钢管脚手架。
挑架计算对象：选最不利的3排立杆荷载作用在挑梁上。
1、简图：R D3mR2、荷载荷载取值：施工荷载标准值3KN/m2脚手架自重标准值：G K1=0.11425*17.4=1.99KN作业层面材料自重标准值:G K2=1.8*0.385*2=1.38KN外立杆拉结材料及防护材料自重标准值：（由外立杆承担）：G K3=0.0922*17.4=1.60KN施工活载标准值：Q K=1.8*1.58*2=5.68KN荷载设计值：P1=1.2*(1.99+1.38*0.5)+1.4*5.68*0.5=7.19KNP2=1.2*(1.99+1.38)+1.4*5.68=12.00KNP3=1.2*(1.99+1.38+1.60)+14*5.68*0.5=9.94KN 风荷载通过连墙件由建筑物承担。
3、支座反力及内几(1)、支座反力∑ME=0 2.9R AX-0.75*7.19-1.80*12.0-2.85*9.94=0R AX-19.08KN(2)、杆件内力a、DE杆内力，把AD杆件作脱离体P1R AX AR AY N ED取∑MA=02.85N ED*Sina-0.75*7.19-1.80*12.0-2.85*9.94=0tga=2.9/2.85=1.018 Sina=0.713N ED=27.22KNb、AD杆弯矩：Mmax=Mc=(27.22*0.713-9.94)*1.05=9.94KN•mc、R EY=(a/L)*N=(1.05/2.85)*29.13=10.73KN4、选料与验算(1)、AD杆选用热轧普通槽钢[12A=1569.2mm2 fx=3.91*106mm4，Wx=6.21*104mm3E=2.06*105N/mm2f=205N/mm2强度验算：σmax=19.08*10 3/1569.2+9.94*10 6/6.21*10 4=172.2N/mm2<205N/mm2(满足)(2)、DE杆选用2Φ48*3.5钢管A=4.89*10 4mm2 i=15.8mm E=2.06*105N/mm2F=205N/mm2DE杆长度：(2.852+2.92)1/2=4.06中间加一道水平系杆，节件长度为4.06/2=2.03mλ=2030/15.8=128.5 Ψ=0.4035σ=27.22*103/(0.4035*489)=137.95N/mm2<205(满足)(3)、楼面上钢筋环验算，取K=210.73*103*2/125=171.68mm2选用Φ12 A=113.1mm2二个截面为226.2mm2>171.68mm2（满足）5、风荷载计算施工地区设计基本风压取值w0为0.40KN/m2，脚手架连墙件为两步三跨，建筑高度49.4m，按50m高度计算，城市郊区地面粗糙度为C类，由《建筑荷载规范》得，风压高变化系数μz=1.35。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
悬挑式工字钢外脚手架（七步高）设计方案一、脚手架的构造与搭设要求：1、基本要求用扣件式钢管搭设的脚手架是施工临时结构，它要承受施工过程中各种垂直和水平荷载。
要求钢管符合国际三号钢要求，外径不小于48mm，壁厚不小于3—3.5mm,扣件螺栓等金属配件符合有关标准，无锈蚀、变形、滑丝、伤裂现象。
脚手架必须有足够的承载能力、刚度和稳定性。
在施工过程中，在各种荷载作用下不发生失稳、倒塌，并且不超过结构容许的强度、以免出现变形、倾斜、摇晃或扭曲现象，以确保安全。
2、内部受力情况采用Φ48×3.5钢管和扣件工字钢等构成的悬挑式脚手架，悬挑梁、斜杆、立杆、大横杆和小横杆以及斜拉钢丝绳是主要受力构件。
剪刀撑和连墙杆是保证脚手架整体刚度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力，其中连墙杆还承受风荷载。
扣件是脚手架组成整体的连接件和传力件。
3、脚手架的构造与搭设要求：1）脚手架立杆采用对接扣件连接，相邻两立杆接头应错开不小于50cm，且不在同一步距内。
纵向水平杆接长用对接扣件连接。
上下相邻两根纵向水平杆接头不小于50cm，同一步内外两根纵向水平杆接头也应错开，并不在同一跨内。
2）小横杆伸出外立杆连接点外15—20cm，离外墙面10cm。
3）脚手架纵向两端和转角处起，在脚手架外侧每隔9m（水平距离）左右用斜杆搭成剪刀撑，自上而下循序连续设置。
斜杆用长钢管与脚手架底部成45度至60度夹角。
斜杆用旋转扣件与立杆和横向水平杆扣牢。
4）外立杆里侧设1M高防护栏杆和25cm高的竹胶板挡脚板，每块踢脚板上打六个小孔，用16#铁丝绑扎牢固。
踢脚板色标采用黑黄，一黑一黄间距30cm为一道。
外侧全部设置密目安全网，并同第一步架底捆牢。
5）脚手架每隔4步，应在里立杆与墙面之间设统长安全竹片笆，支承在两根钢管上，用18#铁丝同钢管捆牢，每块竹片笆绑点不小于4点。
6）扣件同杆件连接时紧固力在45—55NM范围内，不得低于45NM或高于60NM。
7）挑架底悬挑工字钢与楼板上预埋件2φ16钢筋用16的钢板加螺帽扣紧。
8）预埋钢筋锚固长度35d，并安放在楼板筋下面，同楼板筋用铁丝绑牢。
4、搭设参数立杆纵距L=1.5m，横距b=1.05m，步距高H=1.8m，内立杆离墙b1=0.3m, 铺设竹笆脚手板4层，施工荷载Q K=2KN/m2，并三层同时施工，脚手与主体结构连接点竖向间距H1=3.9m，水平间距L1=4.5m，挑架高度H=7步=12.6m。
二、荷载计算(a) 立杆 1.8×7×3.85×2=97.02Kg(b) 小横杆 1.4×7×3.85=37.73Kg(c)大横杆 1.5×4×7×3.85=161.7Kg(d)栏杆 1.5×2×7×3.85=80.85Kg(e)16#工字钢 1.4×20.48×2=57.344Kg(f)剪刀撑 1.5×1.414×2×3.85=16.332Kg(g)扣件 120×1.35=162Kg(h)操作层竹笆片一层 1.5×1×3×7=31.5Kg(i)栏杆竹胶板 0.25×1×3×7=5.25Kg(j)安全网 1.5×1.8×7×2=37.8Kg（k）施工荷载每层Q K=200 Kg/m2三层同时施工，则施工荷载Q K=200×1.5×1.05×3=945Kg ΣQ=1632.526KgP1=P2= ΣQ /2=1632.526/2=816.263Kg三、小横杆的强度及挠度验算：小横杆所受的荷载：1）自重： 3.85kg/m2）施工荷载：200÷1.5=133.33kg/m3）大横杆传来的重量：1.5×3.85=5.775kg则小横杆的受力图如下：根据计算得Mmax=20.925kg.m钢管的截面抵抗矩W=π/32×[（d4-d14）/d]= π/32×[（484-424）/48]=4493mm3则σ=M/W=209250N〃mm/4493mm3=46.57N/mm2所以：强度符合要求。
钢管的惯性矩I=π/64×（d4-d14）=π/64×（484-424）=107831mm4将荷载全部换算为均布荷载得q=148.17kg/m[w]=l/150=1050/150=7mm E=2.1×104kg/mm2w=ql4/384EI=5×0.14817×10504/（384×2.1×104×107831）=1.035mm<[w]=7mm所以挠度符合要求。
四、大横杆的强度及挠度验算大横杆所受的荷载：1）自重：3.85kg/m2）脚手片：1.5×1×3/1.05=4.5kg/1.05=4.29kg/m3）施工荷载：200/1.05=190.48kg/m按三跨连续梁计算。
受力图如下：q=198.62kg/m根据计算得Mmax=55.605 Kg〃m=556050N〃mm则σ=M/w=556050/4493=123.76N/mm2所以：强度符合要求。
将最大弯矩值换算成等效的均布荷载值得q/=55.6050/（1.5×1.05）=35.305kg/m=0.35305N/mmw=0.99×q/L4/100EI=0.99×0.35305×15004/（100×2.1×105×107831=0.78mm<[w]=l/150=10mm所以挠度符合要求。
五、脚手架立杆稳定性计算1、脚手架立杆整体稳定性N=1.2（n1N Gk1+ N Gk2）+1.4 N QK=1.2×（1.8×0.442+3.540）+1.4×4.2=11.083KnΨAf=48.491Kn，A=848.23mm2，f=205h/mm2则Ψ=48.491×103/（848.23×205）=0.279N/ΨA=11083/（0.279×848.23）=46.83K A K H f=0.85×0.8×205=139.4则N/ΨA< K A K H f所以脚手架立杆整体稳定性符合要求。
2、脚手架单杆稳定性按下式计算N1/（Ψ1A1）+σm=5.542/（0.558×424.115）+35=35.023 K A K H f=139.4N1/（Ψ1A1）+σm< K A K H f所以，脚手架单杆稳定性符合要求。
六、16#工字钢核算强度Ix=1127cm4 Wx=140.9cm3 [σ]=1939Kg/cmY=5.52cm E=2.1C106Kg/cm2Ma=M max=30P1+135P2=30×816.263+135×816.263=14683.40Kg〃cmσ=Ma/Wx=134683.40÷140.9=955.88kg/cm2〈[σ]=1939kg/cm2故16#工字钢强度符合要求。
七、16#工字钢核算挠度允许挠度 [f]= L/400=1350÷400=3.375mmE=2.1×106 kg/cm2I=1127cm4P1产生挠度:f1=P1.L13/3EI=816.263×303/(3×2.1×106×1127)=0.003cmP2产生挠度:f1=P1.L13/3EI=816.263×1353/(3×2.1×106×1127)=0.283cm总挠度f=f1+f2=0.03+2.2.83=2.86mm <[f]=3.375mm故16#工字钢挠度符合要求。
八、悬挑工字钢外脚手架施工图见本方案后附图九、脚手架的拆除1、拆脚手架，应设置警戒区，并有专人负责警戒。
2、拆除脚手架前，应将脚手架上的留存材料、杂物等清除干净。
3、脚手架拆除顺序一般为竹笆片→栏杆→剪刀撑→牵杆→横杆→立杆，按自上而下先装者后拆，逐步拆除，一步一清，不得采用踏步式拆法，不准上下同时作业，剪刀撑应先拆中间扣，再拆除两头扣，由中间操作人向下递杆子。
4、拆下的杆件与零配件，应按类分堆（零配件装入容器），用吊车吊下，严禁高空抛掷。
5、拆下的杆件和零配件运到地面时，应随时按品种，分规格堆放整齐，妥善保管，有损坏者给予维修和保养。
十、脚手架管理制度1、为加强脚手架的安全管理，保障职工的人身安全，根据国家有关脚手架的技术规定，结合本工地实际情况，制定如下制度，各施工人员必须执行本制度。
2、脚手架在搭设前，必须编制施工组织设计，由公司技术负责人审批，批准后方可实施。
3、架子施工操作人员必须经培训合格后方可施工作业。
4、搭设前，对施工人员进行教育及技术交底。
5、脚手架由架子工严格按规范、设计要求搭设，不得违章作业。
并按规定要求使用。
6、各种杆结、拉结、安全防护不随意拆除。
7、现场安全员、维护人员要及时对脚手架进行检查维修，如有隐患及时整改。
8、外脚手架荷载每平方米不得超过270Kg。
9、在外脚手架上不得放置模板、钢管、钢筋及零星杂物。
十一、安全措施1、搭设脚手架必须由经安全教育持岗位证的架子工承担，凡患有高血压、心脏病者不得上脚手架操作。
2、搭设脚手架时，工人必须戴好安全帽，佩好安全带，工具及零配件要放在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。
3、在靠近架空输电线路搭设脚手架时，应按供电局规定确保一定的安全距离，必要时切断电源或迁移电线。
4、施工现场带电线路如无可靠的安全措施，一律不准通过脚手架，非电工不准擅自拉接电线的电器装置。
5、严禁在脚手架上堆放钢模板、木材等施工多余的材料等，以确保脚手架畅通及防止超载。
6、吊运脚手架、脚手管等必须用专用保险吊钩，严禁起吊，要堆放平稳，并严格控制脚手架上的施工荷载。
7、脚手架四角应有接电保护及避雷装置。
十二、脚手架检查制度1、脚手架检查每月两次，时间定为每月的5日与20日。
2、检查人员包括技术负责、安全员、架子班长及其有关人员。
3、检查要有针对性，要仔细、认真检查。
4、检查出问题要及时整改，定时、定措施，并落实到人。
整改后，要有专人进行复查，并填写复查意见。
5、 安全员、维护人员要天天察看，发现问题要及时通知架子班。
悬挑架剖面图详图1、、、区连墙件采用在楼板内预埋短钢管，然后用扣件相连。
