钢筋扫描仪操作手册
钢筋扫描仪的具体操作步骤(标准版)
钢筋扫描仪的具体操作步骤一、钢筋扫描仪使用前的准备工作首先将仪器从机箱内取出，在厚度测试和直径测试时，连接好探头和主机，在钢筋扫描时要将主机连上探头和扫描小车，然后按下键盘上的键，之后出现开机画面。
二、钢筋扫描仪的扫描方法以下步骤根据实际使用总结，操作过程中需严格按照如下步骤。
1. 获取资料2. 确定检测区根据需要在被测构件上选择一块区域作为检测区，尽量选择表面光滑的区域，以便提高检测精度。
3. 确定主筋(或上层筋)位置选择一个起始点，沿主筋垂向(对于梁、柱等构件)或上层筋垂向(对于网状布筋的板、墙等)进行扫描，以确定主筋或上层筋的位置，然后平移一定距离，进行另一次扫描，将两次扫描到的点用直线连起来。
注意：如果扫描线恰好在箍筋或下层筋上方，则有可能出现找不到钢筋或钢筋位置判定不准确的情况，表现为重复扫描时钢筋位置判定偏差较大。
此时应将该扫描线平移两个钢筋直径的距离，再次扫描。
4. 确定箍筋(或下层筋)位置在已经确定的两根钢筋的中间位置沿箍筋(或下层筋)垂向进行扫描，以确定箍筋(或下层筋)的位置，然后选择另两根的中间位置进行扫描，将两次扫描到的点用直线连接起来。
5. 检测保护层厚度和钢筋直径已知钢筋直径检测保护层厚度：选择仪器的厚度测试功能，设置好编号和钢筋直径参数，在两根箍筋(下层筋)的中间位置沿主筋(上层筋)的垂线方向扫描，确定被测主筋(上层筋)的保护层厚度;在两根主筋(上层筋)的中间位置沿箍筋(下层筋)的垂线方向扫描，确定被测箍筋(下层筋)的保护层厚度。
注意设置相应的网格钢筋状态。
未知钢筋直径检测保护层厚度和钢筋直径：选择仪器的直径测试功能，设置好编号，在两根箍筋(下层筋)的中间位置探头平行于钢筋沿主筋(上层筋)的垂线方向扫描，确定被测主筋(上层筋)的精确位置，然后将探头平行放置在被测钢筋的正上方，检测钢筋的直径和该点保护层厚度，在两根主筋(上层筋)的中间位置沿箍筋(下层筋)的垂线方向扫描，确定被测箍筋(下层筋)的精确位置，然后将探头平行放置在被测钢筋的正上方，设置相应的网格筋状态，检测钢筋的直径和该点保护层厚度。
钢筋扫描仪操作规程
钢筋扫描仪操作规程一、准备工作1.确保钢筋扫描仪处于可靠的工作状态，包括电源和电池电量充足，机身无损坏。
2.清理工作区域，确保没有杂物或人员会干扰到扫描仪的正常工作。
3.戴上个人防护装备，如安全帽、安全鞋、手套等。
二、设置钢筋扫描仪1.将钢筋扫描仪放置在水平平稳的地面上。
2.打开电源开关，并确保设备已经开机。
3.根据需要，选择合适的扫描模式和设置扫描参数，如扫描深度、扫描速度等。
4.确认设备的工作环境符合要求，如温度、湿度等。
三、进行扫描操作1.将扫描头与被测试的混凝土结构相接触，并确保紧密贴合。
不要施加过大的力量，以免损坏扫描头或混凝土结构。
2.沿着需要扫描的区域持续滑动扫描头，确保每个区域都得到充分的覆盖。
扫描过程中要保持匀速并保持与混凝土结构的接触。
3.在扫描过程中，密切观察设备显示屏上显示的实时数据，查看钢筋位置和质量信息。
如有异常情况出现，需要停止扫描并检查。
4.记录扫描数据和结果，可使用钢筋扫描仪提供的软件或其他工具进行分析和保存。
四、维护和保养1.使用完毕后，及时关闭电源并拔下电源线。
2.清洁工作完成后，用柔软的布擦拭钢筋扫描仪的表面，防止灰尘和污渍堆积。
3.检查扫描头和连接线是否有异常，如发现有损坏或者断裂，应及时更换。
4.定期校准钢筋扫描仪，确保其准确性和精度。
5.在不使用钢筋扫描仪的情况下，应将其存放在干燥、通风的地方，避免阳光直射和潮湿环境。
五、注意事项1.在操作钢筋扫描仪前，应查阅相关的用户手册和操作说明，了解设备的功能、特性和限制。
2.在扫描过程中，不要将钢筋扫描仪与其他设备的电源线或通信线连接在一起，以免干扰扫描结果。
3.在使用钢筋扫描仪进行检测时，应注意周围环境的安全，确保没有人员在扫描区域内。
4.遵守操作规程，不要擅自更改扫描参数或拆卸钢筋扫描仪的部件。
5.如果不熟悉钢筋扫描仪的操作或者遇到问题，应及时向经验丰富的人员寻求帮助。
总结：钢筋扫描仪的正确操作对于确保混凝土结构质量和安全至关重要。

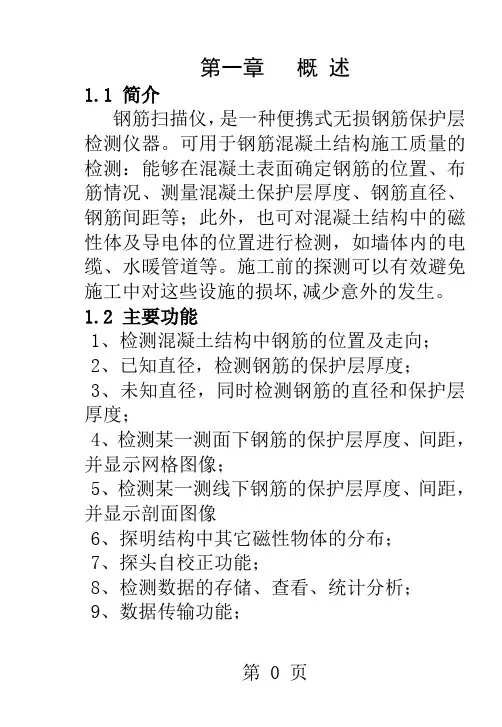

钢筋扫描仪用户手册
第一章概述1.1 简介钢筋扫描仪，是一种便携式无损钢筋保护层检测仪器。
可用于钢筋混凝土结构施工质量的检测：能够在混凝土表面确定钢筋的位置、布筋情况、测量混凝土保护层厚度、钢筋直径、钢筋间距等；此外，也可对混凝土结构中的磁性体及导电体的位置进行检测，如墙体内的电缆、水暖管道等。
施工前的探测可以有效避免施工中对这些设施的损坏,减少意外的发生。
1.2 主要功能1、检测混凝土结构中钢筋的位置及走向；2、已知直径，检测钢筋的保护层厚度；3、未知直径，同时检测钢筋的直径和保护层厚度；4、检测某一测面下钢筋的保护层厚度、间距，并显示网格图像；5、检测某一测线下钢筋的保护层厚度、间距，并显示剖面图像6、探明结构中其它磁性物体的分布；7、探头自校正功能；8、检测数据的存储、查看、统计分析；9、数据传输功能；1.3主要特点1、双量程自由切换，满足不同的检测条件；2、仪器具有网格和剖面扫描的功能；3、直观显示钢筋的网格和剖面图像；4、钢筋定位精确（只需一种方式即可完成精确定位）；5、精确检测钢筋的保护层厚度；6、未知直径时可以同时估测钢筋直径和保护层厚度；7、显示界面形象直观，操作简单；8、检测速度快。
1.4主要技术指标1、钢筋直径适应范围：Ф6mm～Ф32mm钢筋直径常用档级为:Ф6，Ф8，Ф10，Ф12, Ф14, Ф16, Ф18, Ф20,Ф22, Ф25, Ф28, Ф32。
保护层厚度测量范围：8mm----------180mm （详见表1.1和表1.2）表 1.1 第一量程保护层厚度测量范围（单表1.3仪器最大允许误差（保护层厚度单位：3、数据存储容量3万个测点数据4、电池6节5号碱性电池 ,供电时间大于30小时；5、体积重量仪器体积：190mm×183mm×84mm仪器重量：400g探头体积：119mm×56mm×31mm探头重量：240g第二章仪器的组成和注意事项2.1 仪器组成图2-1 仪器组成如上图所示，仪器组成包括主机、两根信号线、探头、扫描小车等。
一体式钢筋扫描仪最佳操作指南打印版
HC-GY61一体式钢筋扫描仪最佳操作指南参加培训单位：仪器能够正常开、关机、保证操作前仪器电量充足。
选择“开始检测”菜单进入，选择“仪器标定”，版本号如是2.26c 为最新版本，如不是请与厂家联系。
完成后按任意键退出。
1.准备工作 :保证当前电量充足最新仪器版本2.开机设置 :开机后，选择“参数设置 ”菜单进入，量程选择“小”，主筋间距选择“—”后返回。
1选择“开始检测”菜单进入，在“厚度检测”界面，将钢筋直径输入为“16”，箍筋间距选择“＞125”后返回。
2测试精度简易验证 : 用单根Φ16的钢筋，配上聚苯板进行测量；如测试误差< 2mm ，证明仪器正常。
否则应及时联系生产厂家。
测量误差误差< 2mm3.1常规检测 :首先选择“厚度检测”界面进行数量判断。
确保仪器平行放置在试块最左边；然后匀速向右推动；厚度检测保持匀速向右推动常规检测 :如仪器顺利显示出5根钢筋和对应的保护层厚度与间距；说明此试块内钢筋分布的环境我们的仪器可以轻松应对；按“Fn”键清屏后再次测量即可对每根钢筋位置进行标记，并用直尺对钢筋间距进行测量；直接读取仪器显示的保护层厚度值；可重复几次复核，最后提交答案。
3.1密集钢筋检测 : 如“厚度检测”重复2次测量都不能确定是5根钢筋（可能是4根或6根），说明此试块内有2根钢筋间距密集的布置；应选择“波形扫描”界面进行扫描，波形扫描时仪器一定要匀速向右推进；通过波形图能够明显看出密集钢筋分布情况，并确定2根密集筋的位置；然后返回“厚度检测”界面对其它3根间距较大的钢筋地方进行钢筋位置标记，同时读取保护层厚度。
3.2波形扫描密集钢筋2根钢筋水平分布密集钢筋直接“厚度检测 ”模式保护层厚度会有2mm 误差。
以下方法能修正误差，检测出准确的钢筋间距和保护层厚度。
首先用“厚度检测”界面进行测量，仪器从左向右扫描，短距离内会连续出现三根钢筋，定位出第一根钢筋后做好标记，后面两根钢筋位置不做参考；然后操作人员站到试块对面还是从左往右扫描，同样定位出第一根钢筋位置；第一根钢筋后做好标记然后操作人员站到试块对面此时标记的两个点就是两根钢筋的准确位置。

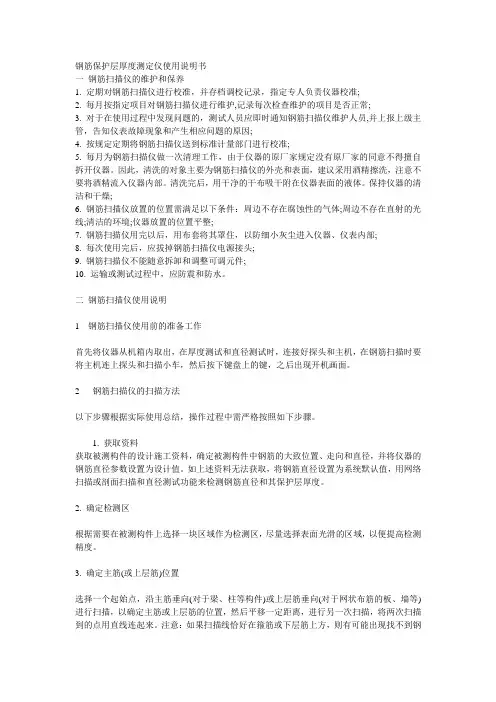

钢筋保护层厚度测定仪使用说明书
钢筋保护层厚度测定仪使用说明书一钢筋扫描仪的维护和保养1. 定期对钢筋扫描仪进行校准，并存档调校记录，指定专人负责仪器校准;2. 每月按指定项目对钢筋扫描仪进行维护,记录每次检查维护的项目是否正常;3. 对于在使用过程中发现问题的，测试人员应即时通知钢筋扫描仪维护人员,并上报上级主管，告知仪表故障现象和产生相应问题的原因;4. 按规定定期将钢筋扫描仪送到标准计量部门进行校准;5. 每月为钢筋扫描仪做一次清理工作，由于仪器的原厂家规定没有原厂家的同意不得擅自拆开仪器。
因此，清洗的对象主要为钢筋扫描仪的外壳和表面，建议采用酒精擦洗，注意不要将酒精流入仪器内部。
清洗完后，用干净的干布吸干附在仪器表面的液体。
保持仪器的清洁和干燥;6. 钢筋扫描仪放置的位置需满足以下条件：周边不存在腐蚀性的气体;周边不存在直射的光线;清洁的环境;仪器放置的位置平整;7. 钢筋扫描仪用完以后，用布套将其罩住，以防细小灰尘进入仪器、仪表内部;8. 每次使用完后，应拔掉钢筋扫描仪电源接头;9. 钢筋扫描仪不能随意拆卸和调整可调元件;10. 运输或测试过程中，应防震和防水。
二钢筋扫描仪使用说明1 钢筋扫描仪使用前的准备工作首先将仪器从机箱内取出，在厚度测试和直径测试时，连接好探头和主机，在钢筋扫描时要将主机连上探头和扫描小车，然后按下键盘上的键，之后出现开机画面。
2 钢筋扫描仪的扫描方法以下步骤根据实际使用总结，操作过程中需严格按照如下步骤。
1. 获取资料获取被测构件的设计施工资料，确定被测构件中钢筋的大致位置、走向和直径，并将仪器的钢筋直径参数设置为设计值。
如上述资料无法获取，将钢筋直径设置为系统默认值，用网络扫描或剖面扫描和直径测试功能来检测钢筋直径和其保护层厚度。
2. 确定检测区根据需要在被测构件上选择一块区域作为检测区，尽量选择表面光滑的区域，以便提高检测精度。
3. 确定主筋(或上层筋)位置选择一个起始点，沿主筋垂向(对于梁、柱等构件)或上层筋垂向(对于网状布筋的板、墙等)进行扫描，以确定主筋或上层筋的位置，然后平移一定距离，进行另一次扫描，将两次扫描到的点用直线连起来。
R800多功能钢筋检测仪器使用说明书
3.3.1 钢筋普通测试……………………..20 3.3.2 测量步骤…………………………..26 3.3.3 网格测试…………………………..29 3.3.4 测量步骤…………………………..33 3.3.5 热键功能…………………………..40 3.3.6 剖面测试…………………………..40 3.3.7 数据显示…………………………..42 3.3.8 钢筋数据删除……………………..44 3.3.9 测试界面…………………………..45 3.4 锈蚀软件功能介绍……………..52 3.4.1 锈蚀主界面……………………….52 3.4.2 参数设置………………………….52 第四章 4.1 快速操作指南………………….57 钢筋测试 ………………………….57
1.2 主要功能及特点
1.2.1 主要功能
1、钢筋检测和锈蚀检测双重功能； 2、确定钢筋位置、走向及分布； 3、测量钢筋的保护层厚度； 4、测定钢筋直径； 5、保护层厚度合格情况自动判定；
6、混凝土钢筋锈蚀状况的单电极检测； 7、混凝土钢筋锈蚀状况的双电极检测； 8、钢筋锈蚀程度最大分 10 级灰度或色彩图形显示； 9、检测数据的保存、查看和传输； 10、强大的专业分析处理，自动生成检测报告。
1.4 符号与术语
钢筋：钢筋混凝土保护层厚度检测功能或者钢筋混凝土？？测试 部分。 锈蚀：钢筋锈蚀程度检测或者锈蚀功能测试部分。
1.5 注意事项
1、为了更好地使用本检测仪，请您在使用仪器前仔细阅读使 用说明书。 2、工作环境要求: 环境温度：0℃～40℃； 相对湿度：<90%RH； 不得长时间阳光直射； 防腐蚀：在潮湿、灰尘、腐蚀性气体环境中使用时，应 采取必要的防护措施； 3、存储环境要求: 环境温度：-20℃～+60℃； 相对湿度：<90%RH； 不用时请将仪器放在包装箱中，在通风、阴凉、干燥环 境下保存，不得长时间阳光直射；
钢筋扫描仪使用说明书
目录
2.2.10 删除数据 �������������������������������������������������������������� 20 2.2.11 仪器标定 �������������������������������������������������������������� 21 2.2.12 系统设置 �������������������������������������������������������������� 21
●
存储环境要求：
环境温度：－ 20℃～ 50℃ 相对湿度：＜ 90%RH
●
●
避免进水，避免在强磁场环境下使用，如大型电磁铁、变压器、变频 器等附近。 未经允许，请勿擅自打开仪器机壳。
3
第一章 概述
1.4 技术指标
不同钢筋直径的量程范围：
钢筋直径 量程 小量程 mm 1 ～ 70 1 ～ 80 1 ～ 80 2 ～ 90 大量程 mm 5 ～ 100 5 ～ 120 5 ～ 140 5 ～ 185
图 2-2
2.2.2 模式选择
在 系 统 主 界 面（ 图 2-2）， 按 ( 、 ) 键切换各功能，选择“开始检测”， ) 键或者 ( ) 键进入检测设置 按( 、 界面如（图 2-3）到（图 2-6）。( ) 移动选择各种方式测量，从上到下 依次为厚度检测、波形扫描、网格检测、 剖面检测和仪器标定。
2.1.1 仪器外观
仪器由以下两部分构成：
1. HC-GY6 系列一体式钢筋扫描仪（图 2-1）。 2. 充电器及其他辅件。
手柄 按键 挂件孔 显示屏 指示灯 轮胎 钢筋指示箭头 预留接口
图 2-1
USB 接口
2.1.2 对外接口
FS10型混凝土钢筋探测仪操作规程
Ferroscan FS10型混凝土钢筋探测仪
操作规程及保养规程
Ferroscan FS10便携型混凝土探测仪是探测及鉴定混凝土强度指数、测量钢筋埋深及直径的仪器，是具有方便，易操作，便携性能的自动化精密仪器。
一，主要技术指标：
（1），基本参数
○1，有效扫描宽度：150毫米
○2，最大扫描速度：0.5m/s
○3，扫描图像精度：320x420像素，九阶灰阶色彩
○4，最大图像存储数：42幅图像
○5，快速扫描长度：0～30米带状区域
（2），性能指标：
○1，屏幕：LCD，背光型
○2，辅助电池：锂电池
○3，电池操作时间：4小时连续使用
○4，充电时间：大约60分钟
○5，自重：显示器2.2kg，扫描器0.62kg
○6，操作温度：摄氏零下10度～摄氏50度
二，操作规程：
（1），将电池放入显示器中
（2），连接扫描器
（3），开启显示器
（4），基本设定
（5），扫描功能选择
（6），扫描作业
（7），存储扫描图像
（8），关闭电源，取出电池，断开显示器与扫描器连接，装箱。
三、保养规程
1.仪器存放温度：摄氏零下20度～摄氏零下60度
2.仪器存放湿度：90％
3.仪器移动时防止剧烈震动和冲击。
4.仪器长期不用时，应取出电池，电池充电应使用专门充电器。
5.保持仪器和各部件的清洁、干燥，平时应装箱存放在仪器室内。
钢筋扫描仪用户手册
第一章概述1.1 简介钢筋扫描仪，是一种便携式无损钢筋保护层检测仪器。
可用于钢筋混凝土结构施工质量的检测：能够在混凝土表面确定钢筋的位置、布筋情况、测量混凝土保护层厚度、钢筋直径、钢筋间距等；此外，也可对混凝土结构中的磁性体及导电体的位置进行检测，如墙体内的电缆、水暖管道等。
施工前的探测可以有效避免施工中对这些设施的损坏,减少意外的发生。
1.2 主要功能1、检测混凝土结构中钢筋的位置及走向；2、已知直径，检测钢筋的保护层厚度；3、未知直径，同时检测钢筋的直径和保护层厚度；4、检测某一测面下钢筋的保护层厚度、间距，并显示网格图像；5、检测某一测线下钢筋的保护层厚度、间距，并显示剖面图像6、探明结构中其它磁性物体的分布；7、探头自校正功能；8、检测数据的存储、查看、统计分析；9、数据传输功能；1.3主要特点1、双量程自由切换，满足不同的检测条件；2、仪器具有网格和剖面扫描的功能；3、直观显示钢筋的网格和剖面图像；4、钢筋定位精确（只需一种方式即可完成精确定位）；5、精确检测钢筋的保护层厚度；6、未知直径时可以同时估测钢筋直径和保护层厚度；7、显示界面形象直观，操作简单；8、检测速度快。
1.4主要技术指标1、钢筋直径适应范围：Ф6mm～Ф32mm钢筋直径常用档级为:Ф6，Ф8，Ф10，Ф12, Ф14, Ф16, Ф18, Ф20, Ф22, Ф25, Ф28, Ф32。
保护层厚度测量范围：8mm----------180mm （详见表1.1和表1.2）3、数据存储容量3万个测点数据4、电池6节5号碱性电池 ,供电时间大于30小时；5、体积重量仪器体积：190mm×183mm×84mm 仪器重量：400g探头体积：119mm×56mm×31mm探头重量：240g第二章仪器的组成和注意事项2.1 仪器组成图2-1 仪器组成如上图所示，仪器组成包括主机、两根信号线、探头、扫描小车等。
混凝土钢筋检测仪操作规程
3、选择测区：尽量选择表面比较平整的区域，以便提高检测精度，如果表面过于粗糙，要在检测前清理平整。
4、钢筋定位：探头位于钢筋正上方时信号值最强，在扫描过程中听到仪器报警声后往回移动探头，当R值和H值近似相等的时候，探头的正下方即为钢筋；探明钢筋分布：分别在相互平行的两组测线上（A和B；C和D）进行扫描确定钢筋的位置，将对应的两点连线；即可确定该测区的钢筋分布；测量保护层厚度：将探头置于两根钢筋中间，与被测钢筋的测线平行并移动探头，即可测出相应测线下钢筋的保护层厚度；测钢筋直径：测钢筋直径时测点要选在两根钢筋之间且在被测钢筋正上方的位置，按下“钢筋直径”键即可。
混凝土钢筋检测仪操作规程仪器名称ZL-R620型混凝土钢筋检测仪
主要
用途
测量混凝土内部的钢筋位置、直径、走向、分布及保护层厚度
性能
指标
钢筋直径范围：6~32mm保护层厚度范围：6~180mm
环境
要求
环境温度：-10~40℃相对湿度不大于90%
避免强电磁场干扰避免长时间阳光直射
操
作
规
程
1、按照极性要求装入干电池，并将传感器和主机用信号线进行连接。按下“开机”键，仪器进行自检，约5s后进入菜单界面。
5、长时间不用时要取出电池，不可以用湿布擦拭。
一体式钢筋扫描仪最佳操作指南打印版
一体式钢筋扫描仪最佳操作指南打印版HC-GY61一体式钢筋扫描仪最佳操作指南参加培训单位：仪器能够正常开、关机、保证操作前仪器电量充足。
选择“开始检测”菜单进入，选择“仪器标定”，版本号如是2.26c 为最新版本，如不是请与厂家联系。
完成后按任意键退出。
1.准备工作 :保证当前电量充足最新仪器版本2.开机设置 :开机后，选择“参数设置”菜单进入，量程选择“小”，主筋间距选择“—”后返回。
1选择“开始检测”菜单进入，在“厚度检测”界面，将钢筋直径输入为“16”，箍筋间距选择“＞125”后返回。
2测试精度简易验证: 用单根Φ16的钢筋，配上聚苯板进行测量；如测试误差< 2mm ，证明仪器正常。
否则应及时联系生产厂家。
测量误差误差< 2mm3.1常规检测 :首先选择“厚度检测”界面进行数量判断。
确保仪器平行放置在试块最左边；然后匀速向右推动；厚度检测保持匀速向右推动常规检测 :如仪器顺利显示出5根钢筋和对应的保护层厚度与间距；说明此试块内钢筋分布的环境我们的仪器可以轻松应对；按“Fn”键清屏后再次测量即可对每根钢筋位置进行标记，并用直尺对钢筋间距进行测量；直接读取仪器显示的保护层厚度值；可重复几次复核，最后提交答案。
3.1密集钢筋检测 : 如“厚度检测”重复2次测量都不能确定是5根钢筋（可能是4根或6根），说明此试块内有2根钢筋间距密集的布置；应选择“波形扫描”界面进行扫描，波形扫描时仪器一定要匀速向右推进；通过波形图能够明显看出密集钢筋分布情况，并确定2根密集筋的位置；然后返回“厚度检测”界面对其它3根间距较大的钢筋地方进行钢筋位置标记，同时读取保护层厚度。
3.2波形扫描密集钢筋2根钢筋水平分布密集钢筋直接“厚度检测”模式保护层厚度会有2mm 误差。
以下方法能修正误差，检测出准确的钢筋间距和保护层厚度。
首先用“厚度检测”界面进行测量，仪器从左向右扫描，短距离内会连续出现三根钢筋，定位出第一根钢筋后做好标记，后面两根钢筋位置不做参考；然后操作人员站到试块对面还是从左往右扫描，同样定位出第一根钢筋位置；第一根钢筋后做好标记然后操作人员站到试块对面此时标记的两个点就是两根钢筋的准确位置。
钢筋保护层扫描仪操作说明
钢筋保护层扫描仪操作说明一、开机预热：首先开机预热20～30分钟左右，再调零。
（使用前必须先调零）开机预热后按〔调零〕键，仪器进入自动调零状态，显示器显示0-----。
仪器完成自动调零显示就会出现P-0000，如果仪器显示1-****或2-****时，说明零点偏差较大，请调整传感器上的手动调零。
具体步骤：缓慢调整传感器上电位器（对应显示中1或2通道），观察仪器主机显示的数据，（1-****或2-****）将数据调整到最小，达到自动调零范围内，手动调零调整到位，在测试过程中一般不需要再调整。
传感器手动调零分1通道、2通道，对应仪器主机显示：1-****，2-**** ，当仪器主机分别显示各通道1-****或2-****-之间任何数据时，应手动调整各对应通道零点，缓慢调整对应通道电位器，减小数据。
1通道调整完毕，自动跳到2通道调整，完成后显示P-0000。
如果想查看零点实际数据，请按动〔选择〕键，连续按动3次后，（第一次显示00----，第二次显示---000）此时仪器主机交替显示0*****、-*****两组数据，此显示表示两个通道的A／D实际采集的数据。
可作为手动调零后的检查依据。
此时数据范围应在（28800）左右。
（请注意：手动调零电位器出厂前调整在零点范围，只需转动很小范围即可。
如果转动范围过度，请耐心反复调整。
调整好零点，使用过程中再手动调零时，只需小范围转动即可。
）二、测量混凝土内部钢筋有无：〔功能〕键为测量混凝土内部钢筋有无而设置的，配合仪器主机显示器显示的最大值确定混凝土内部钢筋走向。
〔功能〕键同时可设置探测灵敏度范围，按动第一次，主机仪器显示A1****，低灵敏度测量；按动第二次，主机仪器显示A2****，一般敏度测量；按动第三次，主机仪器显示A3****，高敏度测量。
根据数据的变化规律，可测量混凝土内部钢筋有无。
具体使用步骤如下： 1）首先了解测试原理进入A1----，A2----的测试状态，仪器主机测试传感器采集数据的*变化量*，又称相对测试法。
Proceq profometer5+钢筋扫描仪使用手册
26
6.2
性能检查
26
6.3
储存
26
7
数据
27
7.1
交货单
27
7.2
附件/备件
28
7.3
技术参数
29
7.3.1 S型主机
29
7.3.2 SCANLOG型主机
29
Copyright © 2009 by Proceq SA, Schwerzenbach 820 39 001 C ver 3 2009
1 安全
- 有声定位辅助 可选择两种不同频率的（短促的）蜂鸣声，或者 也可以选择Variotone.
其余设置在各项功能中进行了描述。
4.7 数据输出
详细说明请参见第20页数据输出。
4.8 统计数据测量
详细说明请参见第9页统计数据测量。
4.9 扫描钢筋
仅限于SCANLOG型 详细说明请参见第14页通过数码扫描显示钢筋。
4.4 校正
相邻钢筋校准 该模式主要用于测定紧密并排钢筋的直径。有些混凝土构件中钢筋间距小于表5.2 中所列数据。对这些钢筋进行测量时，混凝土保护层显示值过小，直径显示值过 大。这种情况下，可以进行校准。但是仅适用于两侧均为平行钢筋的情况。交叉排 列的钢筋必须具备表5.2中所示最小间距。 • 输入先前测定的钢筋间距值。参见第9页统计数据测量，第12页检测厚度不足的
2.3 通用探头
2.3.1 功能 通用探头功能的发挥与其移动方向有关。具体说来，通用探头对平行于其纵轴的钢 筋反应最为敏感，对垂直于其纵轴的钢筋反应最不敏感。 因此，探头应与待测钢筋平行放置，横向移动以进行扫描。 通用探头有大小两种测量范围。通过←和→键可以在这两种测量范围之间进行切 换。有效测量范围显示在测量显示屏中（参见图5-1）。 只有当混凝土保护层厚度大于图2-4中曲线交点表示的数值时，才可使用大测量范 围。如果钢筋直径为16毫米，则混凝土保护层厚度约为 60 mm. 2.3.2 测量范围和精确度
ZBL-R620钢筋探筋仪使用说明书
单位 ｍｍ
第一量程
第二量程
钢筋直径
最小厚度 最大厚度 最小厚度 最大厚度
混 ６
６
７２
８
１００
凝 ８
６
７６
１０
１１８
土 １０
８
８０
１２
１２６
保 １２
８ Biblioteka ８２ １３ １３０
护 １４
９
８２
１４
１４４
层 １６
９
８４
１５
１４６
厚 １８
１０
１ ８
５ ． ３ 最 小 保 护 层 厚 度 测 量
１ ９
５ ． ４ 钢 筋 直 径 测 量
２ ０
５ ． ５ 钢 筋 测 量 的 一 般 原 则
２ １
第６ 章 维 护
２ ２
北京智博联科技有限公司 ０
８
４．２ 预 设 直 径
９
４．３ 最 小 厚 度
９
４．４ 数 据 显 示
９
４．５ 数 据 传 输
１ ０
４．６ 数 据 删 除
１ ２
第５ 章 测 量 操 作
１ ３
５ ． １ 钢 筋 定 位 和 保 护 层 厚 度 测 量
１ ３
５ ． ２ 密 集 钢 筋 测 量
数 按菜 单键返回菜单选择状态 继续进行其它菜单操作 否则
按返 回键返回测量状态
４．２ 预设直径
该参数是测量混凝土保护层厚度最重要的参数 如果该参数
北京智博联科技有限公司 ８
ＺＢＬ－Ｒ６２０ 混凝土钢筋检测仪使用手册
钢筋扫描仪操作手册
1.4
适用的标准和规程
SN 505 262 / DIN 1045 / DGZfP B2 / BS 1881: 第204部分JFJ/T 152-2008
2
2
2.1
产品描述
S型（基本型）
PROFOMETER 5+钢筋扫描仪是一款轻便、小巧的仪器，可以对钢筋进行非破坏性定 位，也能测量混凝土保护层厚度和钢筋直径。 测量方法基于采用脉冲感应的涡流原理。 主机
1
1.1
安全
一般信息
1.1.1 基本信息 钢筋扫描仪紧跟尖端技术，遵守获得认可的安全规则。 首次使用该仪器前请仔细阅读以下操作说明。 1.1.2 指定用途 钢筋扫描仪用于对钢筋进行非破坏性定位，也能测量混凝土保护层厚度和钢筋 直径。
1.2
责任
我们的销售与发运通用条款适用于所有情况。如果出于下列一个或多个原因，则不 支持因人身伤害和财产损失引起的担保和责任索赔： - 未按指定用途使用该钢筋扫描仪 - 错误启动和操作该钢筋扫描仪 - 未经授权对该钢筋扫描仪进行结构改动 - 异物、事故、恶意破坏或不可抗力对该钢筋扫描仪造成严重损坏
Proceq Europe Ringstrasse 2 CH-8603 Schwerzenbach Phone +41-43-355 38 00 Fax +41-43-355 38 12 info-europe@ Proceq USA, Inc. 117 Corporation Drive Aliquippa, PA 15001 Phone +1-724-512-0330 Fax +1-724-512-0331 info-usa@ Proceq Asia Pte Ltd 12 New Industrial Road #02-02A Morningstar Centre Singapore 536202 Phone +65-6382-3966 Fax +65-6382-3307 info-asia@ Proceq Rus LLC Ul.Optikov 4 korp.2, lit. A, Office 321 197374 St. Petersburg Russia Phone/Fax + 7 812 448 35 00 info-russia@ Proceq Middle East P.O. Box: 262419 Jebel Ali Free Zone Dubai, United Arab Emirates Phone +971 50 482 9510 info-middleeast@ Proceq SAO Ltd. South American Operations Rua Haddock Lobo, 746 - 5 andar Cerqueira Cesar, São Paulo Brasil Cep. 01414-000 Phone +55 11 3083 38 89 info-southamerica@s Proceq Asia Pte Ltd Shanghai Rep Office Unit G, 10th Floor, Huamin •Empire Plaza No. 728, Yan An Road(W) Shanghai, 200050 Phone +86 21-63177479 Fax +86 21 63175015 info-china@
(完整word版)钢筋扫描仪操作规程
钢筋扫描仪操作规程一、适用范围及用途主要用于工程建筑混凝土结构中钢筋分布、直径、走向，混凝土保护层厚度质量的检测。
钢筋扫描仪能够在混凝土的表面测定钢筋的位置、布筋情况、测量混凝土保护层厚度、钢筋直径等。
二、编制依据GB 50010-2010《混凝土结构设计规范》GB 50204-2015《混凝土结构工程施工质量验收规范》GB/T50344-2004《建筑结构检测技术标准》JGJ/T152-2008《混凝土中钢筋检测技术规程》三、环境要求1、工作环境要求：环境温度：-10℃~40℃相对湿度：﹤90%RH电磁干扰：无强交变电磁场不得长时间阳光直射2、储存环境要求：环境温度：-20℃~50℃相对湿度：﹤90%RH四、操作前准备及具体步骤1、使用前的准备工作首先将仪器从机箱内取出，在厚度测试和直径测试时，连接好探头和主机，在钢筋扫描时要将主机连上探头和扫描小车，然后按下键盘上的电源键，之后出现开机画面。
2、钢筋扫描方法a、获取资料获取被测构件的设计施工资料，确定被测构件中钢筋的大致位置、走向和直径，并将仪器的钢筋直径参数设置为设计值。
如上述资料无法获取，将钢筋直径设置为系统默认值，用网络扫描或剖面扫描和直径测试功能来检测钢筋直径和其保护层厚度。
b、确定检测区根据需要在被测构件上选择一块区域作为检测区，尽量选择表面光滑的区域，以便提高检测精度。
c、确定主筋（或上层筋）位置选择一个起始点，沿主筋垂向（对于梁、柱等构件）或上层筋垂向（对于网状布筋的板、墙等）进行扫描，以确定主筋或上层筋的位置，然后平移一定距离，进行另一次扫描，如图1-1所示，将两次扫描到的点用直线连起来。
注意：如果扫描线恰好在箍筋或下层筋上方，如图1-2，则有可能出现找不到钢筋或钢筋位置判定不准确的情况，表现为重复扫描时钢筋位置判定偏差较大。
此时应将该扫描线平移两个钢筋直径的距离，再次扫描。
d、确定箍筋（或下层筋）位置在已经确定的两根钢筋的中间位置沿箍筋（或下层筋）垂向进行扫描，以确定箍筋（或下层筋）的位置，然后选择另两根的中间位置进行扫描，如图1-3所示，将两次扫描到的点用直线连接起来。
HC-GY61一体式钢筋扫描仪操作方法
系统设置
主筋间距：表示主测钢筋之 间的距离，主筋间距若比较 近，会影响厚度测量结果， 程序会根据间距值大小，进 行相应的补偿。现场测量时， 若主筋比较密集，则需要设 置该参数进行测量值补偿。 一般情况下主筋间距大于 70mm以上就不需要补偿了。 若间距在30-50mm之间，则 推荐使用该参数。
操作方法
波形扫描
8.继续匀速平稳向上滑动，定位混凝土中其余箍筋位置。
厚度检测
在厚度检测界面，向右缓慢匀速移 动小车开始测量，当小车靠近钢筋 时出现绿色瞄准框，此时需要缓慢 移动小车，当瞄准框和中心线重合， 中心线会变成红色，瞄准框变为黄 色，红色指示灯亮，并有蜂鸣提示， 表示测到钢筋，小车的中心线正下 方有一根钢筋，瞄准框右下角显示 保护层厚度。 如果瞄准框和中心线重合，蓝色指 示灯亮，表示这时仪器处在两根钢 筋的中间位置，在此位置进行钻孔 取芯更合适。继续向右移动小车， 检测到下根钢筋后，还会有红色灯 亮及蜂鸣提示。同时显示保护层厚 度和钢筋间距。 扫描结束后，液晶屏右上角显示当 前位移值。
仪器标定
将仪器拿到空气中，远 离金属等导磁介质区域， 按OK 键等待标定完成。 标定完成后，标定信息 自动存储到仪器。
操作界面
浏览数据
系统设置
量程选择：在小量程模式下， 被测钢筋周围的其他金属或 者钢筋产生的干扰最小，测 量值更接近真实值。工地现 场测试时，推荐使用小量程。 大量程模式下，系统发射功 率较强，接收范围更大，所 以会将被测钢筋附近的金属 等干扰信息也叠加进来，使 得测量数据产生较大偏差。 只有在单根钢筋或者钢筋间 距较大的情况下，才适合大 量程。
厚度检测模式实时准确显示钢筋位置，同屏显 示钢筋保护层厚度和钢筋间距。 波形扫描模式直观显示钢筋分布情况，是密集 钢筋检测案例中一种非常有效的测量方式，测 量过程中可手动修正钢筋位置，进一步提高复 杂环境下钢筋判定的准确性。
RJDW-180一体式钢筋扫描仪使用手册
1 概述1.1 简介北京润杰天地RJDW-180一体式钢筋扫描仪主要用于混凝土结构内部钢筋位置、保护层厚度、钢筋间距及钢筋直径等测试，并且能精确绘制整体钢筋的分布图，提供高精度、高速度检测数据；采用主机与传感器线圈一体式结构，携带及现场操作方便、快捷；采用多线圈结构设计，速度更快、精度更高、分辨力更强。
1.2 功能特点1.2.1主要功能1．准确测量钢筋的保护层厚度；2．确定钢筋位置、走向、分布；3．测量钢筋保护层并估测钢筋直径；4．检测数据的存储、查看及传输。
1.2.2特色功能1．检测模式直观、精准，准确显示钢筋位置、间距、保护层厚度在同一显示屏；2．单点测量、网格扫描、波形扫描、剖面扫描四种都完全实现后退删除操作有误测试数据及图形,便于现场测试使用；3. 网格扫描测试过程中完全实现随时相互交错切换X轴与Y轴（即纵横坐标轴方向）测试，随意切换后数据及钢筋分布图会自动延续之前信息进行测试，从而提高现场测试的灵活性；4. 采用单手握机、操作设计及四轮定位方式，配有高强度耐磨轮胎，便于保护仪器磨损；5．采用自动存储标定值，实现快速测量，减免检测前的每次标定工作的麻烦程序。
1.2.3主要特点1. 2.8寸高分辨率彩色液晶屏（320×240像素），无论在室内外任何情况都能清晰可见检测数据；2.多线圈结构设计，速度更快、精度更高、分辨力更强；3.采用USB模式数据传输及充电，可以通过USB线即可快捷的将存储数据上传到计算机中；4.采用内置大容量锂电池，设计功耗低，在电池充满情况下正常待机16小时左右；5.数据管理模式中数据存储、查看、删除等功能，可存储二十万左右钢筋测点数据；6.采用具有超密集筋分辨能力，解决钢筋漏判的问题；7.可配置专业独特设计的标准校准试块；8.采用主机与传感器线圈一体式设计，体积小巧，重量轻，方便携带；9.相邻钢筋中间位置实时判断，指示灯提示，能够避开四周钢筋，便于钻孔取芯；10.仪器箱体保护内衬采用国内首创的阶梯及圆柱导流槽，便于仪器放入；11.配有中地远大钢筋检测软件，方便在PC机进行专业数据分析，数据处理及生成完整报告。
AM-R200一体式钢筋探测仪说明书
AM-R200一体式钢筋探测仪说明书一、产品概述二、产品特点1.一体式结构设计，集探测头和显示屏为一体，携带方便，操作简单。
2.高精度测量，探测头采用进口传感器，能够精确测量钢筋的直径和深度。
3.宽频工作，能够适应不同混凝土结构、网格密度和钢筋直径。
4.显示屏采用大尺寸液晶屏，显示直观、清晰，可在阳光下观察，适应各种工作环境。
5.内置数据存储功能，可存储多组测量数据，并支持通过USB接口进行数据传输和打印输出。
6.自动识别钢筋直径和深度，并显示在屏幕上，操作简单快捷。
7.内置可充电电池，长时间使用，无需频繁更换电池。
三、产品参数1.测量范围：- 钢筋直径：Φ6mm-Φ40mm- 钢筋深度：40mm-100mm2.测量误差：±1mm3.显示屏：5英寸液晶显示屏4.存储容量：可存储100组测量数据5.电池类型：锂电池6.工作时间：连续使用时间≥8小时7.工作温度：-10℃-40℃8.外部连接接口：USB类型C接口四、使用方法1.开机：长按设备侧面的电源键，屏幕会显示开机画面，待屏幕亮起即可进入工作模式。
2.测量：-将探测头紧贴待测钢筋，确保传感器与钢筋接触良好。
-按下设备上的测量键，设备会自动识别钢筋直径和深度，并在屏幕上显示结果。
-如需多次测量，按下存储键可保存当前测量结果。
3.数据传输：使用USB接口将设备连接到电脑上，即可将测量数据传输到电脑并进行分析和保存。
五、注意事项1.使用前请仔细阅读说明书。
2.在操作过程中，请确保设备与钢筋的良好接触，以保证测量准确度。
3.使用完毕后，请及时清洁设备，并存放在干燥的环境中。
4.请勿将设备长时间暴露在高温或潮湿的环境中。
六、常见问题解答1.为什么测量结果会有误差？-可能是因为测量时没有保持良好的接触或探测头没有贴紧钢筋。
-可能是因为测量范围超过了仪器的工作范围。
2.为什么设备无法开机？-请检查电池是否有电，如电池电量过低，请及时充电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
2.4 ScanCar
ScanCar：带集成路径测量 设备的承载系统
集成通用探头变为移动探头
图2-5 带集成通用探头的ScanCar
对于SCANLOG型钢筋扫描仪，ScanCar具有数码扫描和栅格测量功能。对于S型钢筋 扫描仪，ScanCar仅用作承载系统，不具备其他功能。 连上路径测量电缆后，显示混凝土保护层数值时，探头与混凝土表面 之间4毫米的空隙会自动校准。
1.4
适用的标准和规程
SN 505 262 / DIN 1045 / DGZfP B2 / BS 1881: 第204部分JFJ/T 152-2008
2
2
2.1
产品描述
S型（基本型）
PROFOMETER 5+钢筋扫描仪是一款轻便、小巧的仪器，可以对钢筋进行非破坏性定 位，也能测量混凝土保护层厚度和钢筋直径。 测量方法基于采用脉冲感应的涡流原理。 主机
ଔܿك߭ၐ
ছဌ֦॓ޡूلt
ᄆك߭ၐ
ᇜࢎਖ਼ܿੴฬޡ
图2-3
通用探头的测量范围和精确度
4
键: Ø : 钢筋直径（毫米） # : 钢筋直径（钢筋尺寸#） ---: BS 1881: 第204部分标准要求的最低精确度范围：±2毫米或 ±5 % PROFOMETER 5+的测量精确度比该标准所要求的要高出50%。 通用探头两种测量范围的大小取决于钢筋直径。混凝土保护层读数的精确度适用于 每根钢筋。参见图2-4 2.3.3 清晰度
4.2
对象编号
测量值可以存储在对象编号下。 下列数字会根据测量功能自动设为六位数字的对象编号中的第一位数字： - 1为测量统计值 - 2为扫描钢筋 - 3为栅格测量
8
4.3
极限值
详细说明请参见第9页统计数据测量与第12页检测厚度不足的混凝土保护层。
4.4
校正
相邻钢筋校准 该模式主要用于测定紧密并排钢筋的直径。有些混凝土构件中钢筋间距小于表5.2 中所列数据。对这些钢筋进行测量时，混凝土保护层显示值过小，直径显示值过 大。这种情况下，可以进行校准。但是仅适用于两侧均为平行钢筋的情况。交叉排 列的钢筋必须具备表5.2中所示最小间距。 • 输入先前测定的钢筋间距值。参见第9页统计数据测量，第12页检测厚度不足的 混凝土保护层，第14页B。带校准的直径测定，第14页通过数码扫描显示钢筋以 及第17页栅格测量。 双层校准 该模式用于密集分布或垂直排列的钢筋保护层的测量。该校准方法可以获得更加精 确的保护层读数。密集分布的钢筋形成的过强的测量信号可以通过这种方法进行校 准。 • 选择对钢筋进行定位测定的间距值a和b。有时无法用PROFOMETER 5+测量钢筋直 径。为了测量钢筋直径，必须移除混凝土。直径将自动设为16毫米。 该模式仅在统计数据测量功能下有效。
使用说明书 钢筋扫描仪
S 型/ SCANLOG 型
瑞士制造
50多年的专业测量技术！
目录
1 1.1 1.1.1 1.1.2 1.2 1.3 1.3.1 1.3.2 1.4 2 2.1 2.2 2.3 2.3.1 2.3.2 2.3.3 2.4 3 3.1 3.2 4 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9 4.10 安全 一般信息 基本信息 指定用途 责任 安全规程 未经授权的操作者 安全图标 适用的标准和规程 产品描述 S型（基本型） SCANLOG型 通用探头 功能 测量范围和精确度 清晰度 ScanCar 启动 连接部件 运行主机 设置 钢筋直径 对象编号 极限值 校正 语言 基本设置 数据输出 统计数据测量 扫描钢筋 栅格测量 2 2 2 2 2 2 2 2 2 3 3 3 4 4 4 5 5 7 7 7 8 8 8 9 9 10 10 10 10 10 10
1.3
安全规程
1.3.1 未经授权的操作者 不熟悉操作说明的人员不得使用该钢筋扫描仪，或在使用该钢筋扫描仪时必须接受 专人监督。 1.3.2 安全图标 在这些使用说明中，以下图标配合所有重要的安全注意事项一起使用。 警告! 该标志告知您仪器损坏、经济损失和法律制裁失去担保权利和义务等） 的风险。 这表示有重要信息。
5 5.1 5.1.1 5.1.2 5.2 5.3 5.3.1 5.3.2 5.4 5.5 5.5.1 5.5.2 5.6 5.6.1 5.6.2 5.6.3 5.6.4 5.6.5 6 6.1 6.2 6.3 7 7.1 7.2 7.3 7.3.1 7.3.2
通用探头
图-2-1
S型
基本型具有以下功能： - 钢筋定位 - 测量混凝土保护层厚度 - 存储混凝土保护层厚度值与统计数据评估 - 测量钢筋直径
2.2
SCANLOG型
主机
ScanCar
通用探头
图2-2 SCANLOG型
3
SCANLOG型钢筋扫描仪与S型类似，并具有以下附加功能： - “数码扫描”功能，可显示混凝土保护层及钢筋排布图 - “栅格测量”功能，可以灰度方式显示混凝土保护层 - ScanCar探头承载系统，带整体路径测量设备，可扫描钢筋 - 存储“数码扫描”与“栅格测量”对象 无论使用何种型号，都能将数据传输至PC。
Proceq Europe Ringstrasse 2 CH-8603 Schwerzenbach Phone +41-43-355 38 00 Fax +41-43-355 38 12 info-europe@ Proceq USA, Inc. 117 Corporation Drive Aliquippa, PA 15001 Phone +1-724-512-0330 Fax +1-724-512-0331 info-usa@ Proceq Asia Pte Ltd 12 New Industrial Road #02-02A Morningstar Centre Singapore 536202 Phone +65-6382-3966 Fax +65-6382-3307 info-asia@ Proceq Rus LLC Ul.Optikov 4 korp.2, lit. A, Office 321 197374 St. Petersburg Russia Phone/Fax + 7 812 448 35 00 info-russia@ Proceq Middle East P.O. Box: 262419 Jebel Ali Free Zone Dubai, United Arab Emirates Phone +971 50 482 9510 info-middleeast@ Proceq SAO Ltd. South American Operations Rua Haddock Lobo, 746 - 5 andar Cerqueira Cesar, São Paulo Brasil Cep. 01414-000 Phone +55 11 3083 38 89 info-southamerica@s Proceq Asia Pte Ltd Shanghai Rep Office Unit G, 10th Floor, Huamin •Empire Plaza No. 728, Yan An Road(W) Shanghai, 200050 Phone +86 21-63177479 Fax +86 21 63175015 info-china@
7
4
设置
主机装有用户导航菜单。请遵守显示范围内的说明。按下菜单（MENU）键，显示主 菜单：
仅限于SCANLOG型 选择菜单项 调用已选项 调用选定功能的测量显示
图4-1 主菜单
4.1
钢筋直径
设置混凝土构件中的钢筋尺寸可以确保混凝土保护层读数的精确度。建议默认钢筋 直径为16毫米或#5。钢筋直径设置值可采用公制单位或美制钢筋尺寸数。 公制单位 钢筋尺寸可以毫米数增加。因此可以按照不同标准设置钢筋直径。该仪器分别以毫 米和米来表示混凝土保护层的厚度和间距。 美制单位系统 该系统中钢筋尺寸必须在01到16之间。钢筋尺寸#显示出钢筋直径为八分之几英 寸。该模式下仪器以英寸和英尺来表示混凝土保护层的厚度和间距。 实例：钢筋尺寸#5对应于直径5/8” (15.9毫米)。 • 要从毫米转换到英寸，请按下菜单键，并选择基本设置与单位。
11 11 11 13 14 15 15 17 17 20 21 24 24 24 24 24 25 26 26 26 26 26 27 27 28 29 29 29
Copyright © 2009 by Proceq SA, Schwerzenbach
820 39 001 C ver 3 2009
测量过程 统计数据测量 与扎线相连的钢筋 钢筋焊接网 检测厚度不足的混凝土保护层 测定钢筋直径 与扎线相连的钢筋 钢筋焊接网 通过数码扫描显示钢筋 栅格测量 移动探头测量 通用探头测量 数据输出 对象选择 对象显示 对象打印 对象输入PC 清除内存 维护与存储 清洁 性能检查 储存 数据 交货单 附件/备件 技术参数 S型主机 SCANLOG型主机
[inch] [mm]
6
5
130 120 110 100 90 a ਖ਼ፊe Ø 10
s
150 140
ଔܿك߭ၐ
Ø 26 Ø 16
4
ਖ਼ፊe Ø 26 Ø 16 Ø 10
3
80 70 60
ছဌ֦॓ޡूلt
2
50 40 30 20 10 0 0 0 20 1 40 2 60 80 3 100 120 ਖ਼ৱb 4 5
6
3
3.1
启动
连接部件
• 将通用探头连至输入接口A。 • 如使用ScanCar探头承载系统，应将通用探头连至输入接口B。 • 如使用耳机，应将通用探头连至标有耳机标识的插座。
