数字万用表使用方法教学教材
数字式万用表的使用ppt课件
VΩ孔中。
➢ 测量电阻具体操作方法
1、将黑表笔插入com端口，红表笔插入VΩ端口。 2、 选择电阻档（Ω）。
3、 将黑色测试探头插入 COM 输入插口。红色测试探 头插入 Ω 输入插口。
4、 将探头前端跨接在器件两端，或你想测电阻的那 部分电路两端。
5、查看读数，确认测量单位－欧姆（Ω），千欧（kΩ） 或兆欧（MΩ）。
1 2 345 67 8
测试电阻、通断性、二极管或电容以前， 必须先切断电源，将所有的高压电容放电。
使用万用表时，为正确测量参数并保证仪表 本身不致遭受损坏，需要注意以下几点：
1 2 3 4567 8
使用测试表笔的探针时，手指应当保持在 表笔保护盘的后面。
➢课程小结
熟悉万用表的面板图。 熟记万用表使用的注意事项。 学会使用万用表测量电阻、直流电压、交流电压。
红色区域内是什么档位？
交流电压档 此位置可以测量0-750伏
的交流电压
红色区域内是什么档位？档 的数字表示的定义是什么？
交流电流档
档的数字是指最大能测量的 电流值（量程），测量时不 能超过此值。
红色区域内是什么档位？档 的数字表示的定义是什么？
直流电流档
档的数字是指最大能测量的 电流值（量程），测量时不 能超过此值。
复习提问
➢
➢
➢
➢
➢ 概述
讲授新课
数字式测量仪表已成为主 流，因为数字式仪表灵敏度高， 准确度高，显示清晰，过载能 力强，便于携带，使用更简单。 可用来测量交流电压、直流电 压、交流电流、直流电流、电 阻、电容、频率、温度、占空 比、二极管及通断测试等工作。
➢ 常用万用表外形
箭头指示的按钮是什么按钮？

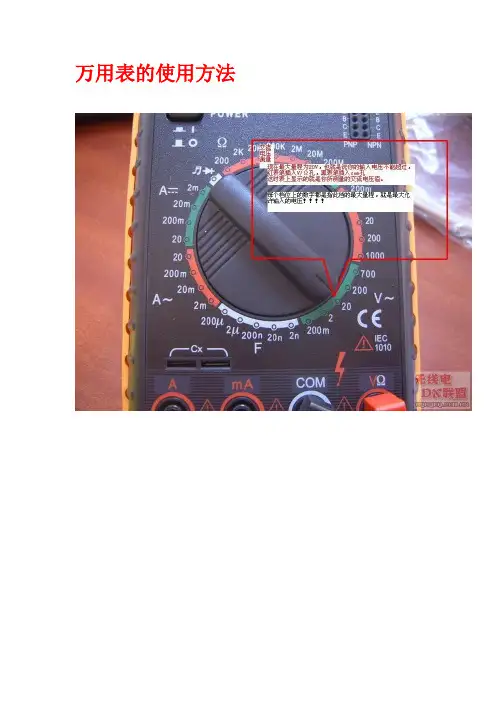

万用表的使用方法【图解】教材
万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
《万用表的使用方法》ppt课件
选购建议及使用注意事项
使用注意事项
在使用前检查万用表的电池电量和表笔是 否完好。
根据测量对象选择合适的量程和档位，避 免超量程使用导致损坏。
选购建议及使用注意事项
01
在测量过程中保持稳定的测量环 境，避免外界干扰影响测量结果 。
02
使用完毕后及时关闭电源并妥善 保管，避免长时间不使用导致电 池漏液或损坏。
03
数字式万用表结构与原理
数字式万用表组成部件
表头
显示测量结果，通常 为液晶显示屏。
测量线路
包括电流、电压、电 阻等测量线路，用于 连接被测电路。
转换开关
用于选择测量线路和 量程。
电池
为万用表提供工作电 源。
其他部件
如保险丝、电容器、 二极管等，用于保护 电路和辅助测量。
工作原理简介
9字
数字式万用表采用模数转换 技术，将被测电量转换为数 字信号进行处理。
电阻测量步骤和注意事项
选择合适的量程
根据待测电阻大小选择合适的量程。
连接测试线
将红表笔插入“VΩ”插孔，黑表笔插 入“COM”插孔。
电阻测量步骤和注意事项
• 测量电阻：将测试线连接到待测电阻的两端，读取显示屏上的电阻值。
电阻测量步骤和注意事项
01
注意事项
02
在测量前确保待测电阻已断开电 源，避免影响测量结果和损坏万 用表。
避免在测量过程中改变量程。
交流电压测量步骤和注意事项
选择合适的量程
与交流电压量程相对应。
连接测试线
与直流电压测量相同。
交流电压测量步骤和注意事项
交流电压测量步骤和注意事项
万用表的使用方法课件ppt完整版
直流电路分析
直流电压测量
选择适当的电压档位，将红表笔 接正极，黑表笔接负极，读取电
压值。
直流电流测量
将万用表串联在电路中，选择适当 的电流档位，读取电流值。
电阻测量
选择适当的电阻档位，将两表笔短 接进行校零，然后测量待测电阻， 读取电阻值。
交流电路分析
交流电压测量
选择适当的交流电压档位，将红 表笔和黑表笔分别接触电路中的
判断电路故障
根据测量结果和电路原理，判断电路中可能存在的故障点。
故障诊断与排除
故障现象描述
详细记录故障现象，如设备不能正常工作、指示灯不亮等 。
故障原因分析
根据故障现象和电路原理，分析可能的原因，如元件损坏 、接触不良等。
故障排除方法
针对故障原因，采取相应的措施进行排除，如更换损坏的 元件、清理接触点等。同时，使用万用表对修复后的电路 进行测试，确保故障排除。
在测量高电压或大电 流时，应使用专用测 试线，确保安全。
连接测试线时，应按 照正负极性正确连接 ，避免短路或反接。
读取数据与处理异常
读取数据时，应注意观察仪表 的显示是否稳定，等待数据稳 定后再进行记录。
若发现数据异常或波动较大， 应检查测试线连接是否牢固， 以及被测信号是否稳定。
在处理异常数据时，应根据实 际情况进行分析和判断，必要 时进行重新测量。
对未来技术的展望
智能化万用表的发展
高精度测量技术的提升
随着科技的进步，未来万用表将更加智能 化，具备自动识别、数据分析和远程操控 等功能。
随着测量技术的不断发展，万用表的测量 精度将不断提高，满足更高要求的测量需 求。
多功能集成化趋势
环保与节能设计
第二讲 数字万用表的使用方法 ppt课件
2测试： 然后将两根表棒分别接触被测蓄电池两端，
注意:红表笔接红色端 或“+”端，黑表笔接 黑色端或“—”端
3读数： 所测得的电压值为12.76V。
18
①如果不知道被测电压范围，怎么办？ （不能在测量中改变量程）。 ②如果显示器只显示“1”，怎么办？
19
（3）测量直流电流（现以测量发动机点火系低压直流电流） 步骤：1插好表棒：
电压、电 流档测量 前显示
6
第二讲 数字万用表的 使用方法
7
第二讲 数字万 用表的使用方法
8
2 V 档 读 数
920 Biblioteka 档 读 数10200 V 档 读 数
11
1000 V 档 读 数
12
操 作
活 （1） 操作名称：
动 数字万用表测量电阻、电压、电流、电容。
（2） 需用器材：
数字万用表、点火线圈、蓄电池等
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
4
一、 数字式万用表（DT—890B+为例）
5
电阻档测 量前(超量 程)显示
2.调节稳压电源输出电压为9v 3.测各路电压值：
28
第二讲 数字万用表的使用方法
29
第二讲 数字万用表的使用方法
电阻
R1
R2
R3
单位
KΩ
KΩ
KΩ
标称值 5.1
10
10
实测值
标称值 51
100
100
数字式万用表的使用方法ppt课件
;
电
阻
的
测 量
将万用电表档位开关旋至‘Ω’档相 对应量程,不清楚被测元件电阻大小
时可从高档位开始,将红表笔插入
‘VΩ’插孔,黑表笔插入‘COM’插
孔,然后将表笔接至被测元件2端测量。
如果显示1则表示超出量程,要换用更
高量程。
;
二
极
管
挡
测
将黑色表笔插入COM插孔，红色表笔
量
并将测试笔连接到
待测电源或负载上，
从显示器上读取测
量结果。在不清楚
被测电压高低时同
样从高档位开始测
试 ;
直
流
将黑色表笔插入COM插
电
孔，红色表笔插入V/Ω/F
压 测 量
插孔。将功能开关置于 所需的V量程位置，并将 测试笔连接到待测电源 或负载上，红色表笔所
接端的极性将和电压值
同时显示在显示器上。
2、在表笔连接被测电路前，一定要查看所选档 位与测量对象是否相符，否则，误用档位和量程， 不仅得不到测量结果，而且还会损伤万用表。
;
3、测量时，手指不要触及表笔的金属部 分和被测元器件。
4、测量中若需转换量程，必须在表笔离 开电路后才能进行。否则选择开关转动产生 的电弧易烧坏选择开关的触点，造成接触不 良的5、事在故实。际测量中，经常要测量多种电量， 每一次测量前要注意根据每次测量任务把选 择开关转换到相应的档位和量程。
数字式万用表的使用方法
;
概述
万用表又称为复用表、多用表、三用表、繁用表等， 是电力电子等部门不可缺少的测量仪表，一般以测量电 压、电流和电阻为主要目的。
万用表按显示方式分为指针万用表和数字万用表。 万用表是一种多功能、多量程的测量仪表，一般万用表 可测量直流电流、直流电压、交流电流、交流电压和电 阻等，有的还可以测交流电流、电容量、电感量及半导 体的一些参数〔如β〕等。
万用表使用说明PPT课件
c）为使测量更准确，测量时应使指针指在刻度线中心位置附近。若
指针偏角较大，应换用R×1k档，若指针偏角较小，应换用
R×1O档或R×1档。每次换档后，应再次调整欧姆档零位调整
旋钮，然后再测量。
d）测量结束后，应拔出表笔，将选择开关置于“OFF”档或交流电压
最大档 位，收好万用表。
.
上一页 下一页 目录 15
e、在用R×10k电阻档测兆欧级的大阻值电阻时，不可将手指捏在电阻两
端，这样人体电阻会使测量结果偏小。
.
上一页 下一页 目录
14
二、万用表的使用方法
2.使用万用表欧姆档测电阻的步骤
万用表欧姆档可以测量导体的电阻。挡位分别有R×1、R×10、R×100、
R×1k、R×100k。有些万用表还有R×10k档。
（3）断开电位器中间接点和发光二极管负极间引线，形成“断点”。这
时，发光二极管熄灭。
（4）将万用表串接在断点处。红表笔接发光二极管负极，黑表笔接电位器
中间接点引线。这时，发光二极管重新发光。万用表指针所指刻度值即为 下一页 目录
.
12
二、万用表的使用方法
（5）正确读出通过发光二极管的电流值。 记录：通过发光二极管的电流为多少毫安。
数字万用表说明书.pdf_1700028980.7641792
-1-尊敬的顾客感谢您使用本公司生产的产品。
在初次使用该仪器前，请您详细地阅读使用说明书，将可帮助您正确使用该仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。
若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。
试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！-2-◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
-3-使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
数字万用表的正确使用 ppt课件
红表棒 V/Ω插 孔
ppt课件
黑表棒插COM孔
5
（三）二极管及电路通断测试
量程开关 转至此处
1、通断：待测端之 间阻值低于约 （70±20）Ω时， 则内置蜂鸣器发声、 发光二极管发光； 2、二极管：反向显 示为“1”，正向显 示值近似正向压降。
红表 棒
V/Ω 插孔
黑表棒
COM插孔
ppt课件
6
（四）直流电压的测量
ppt课件
14
（10）三极管hfe的测量
集电极、发射极的判断及hfe的测量：先将量程开关转至 hfe档，再根据基极和管型的判断，将三极管插入相应的 三极管插孔中，若读数为几十～几百左右，说明管子正 常且有放大能力，三极管的集电极、发射极与插孔上的 标注相同；如读数在几到十几之间，则表明插反了；读 数大的那个值为该三极管的hfe值。
ppt课件
15
3、数字万用表使用注意事项
需要使用 9V电池， 安装时注 意电池极 性
ppt课件
16
3、数字万用表使用注意事项
自动断电：当仪表停 止使用一段时间后， 万用表便自动断电休 眠。若要使用，需将 量程开关转至OFF档 后，再转至要测量的 档位即可。
ppt课件
17
3、数字万用表使用注意事项
1、应将表笔串联到被测
电路中，测量值和红表笔 极性显示在显示屏上；2、
对被测电流没有概念时， 先选200mA档试测，再选 合适档位；3、测试时如 显示“1”，表明已超量程， 应换到高量程档位；4、 测量20A电流红表笔插入 20A孔，档位开关置于20A 处。
红表棒插 孔mA
黑表棒插 COM孔
ppt课件
万用表使用后， 应及时关至 OFF档位以节 省电池。长时 间不用时，请 取出电池。
文档：数字万用表的使用-讲义
数字万用表的使用数字万用表（DMM）又称数字多用表，是目前电子测量及维修工作中最常用的一种工具类数字仪表。
具有显示清晰直观、准确度和分辨力高、测试功能强大、测量范围宽、测量速率快、输入阻抗高、集成度高、保护功能完善等特点。
本实验所用的数字万用表是一种普及型数字万用表。
一、实验目的1.初步了解数字万用表的基本结构。
2.学习数字万用表的使用方法。
二、实验仪器数字万用表、直流电源、电阻箱、电容器、晶体二极管、晶体三极管、开关、导线等。
三、实验原理数字万用表又称数字多用表，简称DMM（Digital Multimeter），它是在数字电压表DVM （Digital voltmeter）的基础上扩展而成的，因而具有交直流电压、交直流电流和电阻、电容等等多种测量功能。
1.普通数字万用表的基本构成普通数字万用表的基本构成如图1所示。
仪器的核心是单片A/D转换器，外围电路主要包括功能转换器、测量项目及量程选择开关、LCD（或LED）显示器。
此外还有蜂鸣器振荡电路、驱动电路、检测线路通断电路、低电压指示电路、小数点及标识符驱动电路等。
图1 普通数字万用表的基本构成数字万用表的功能转换器很多，常见的有：（1）DCV转换器（亦称DCV测量电路）；（2）交流/直流转换器（AC/DC）转换器；（3）电流/电压转换器（I/U）转换器；（4）电阻/电压转换器（Ω/U）转换器；（5）电容量/电压转换器（C/U）转换器；U/U）转换器；（6）二极管正向压降/电压转换器（F（7）电阻阈值转换器（蜂鸣器档）h/U）转换器；（8）晶体管电流放大系数/电压转换器（FE数字万用表中，用模数转换器（ADC）与驱动液晶显示器的显示逻辑以及液晶显示器组成的数字电压表代替了指针式万用表中的磁电系表头。
配合各种功能转换器以及其他外围电路，就形成能够测量多种电学量的数字万用表。
2. 数字万用表的使用方法（1） 操作面板以VC9205数字万用表为例，如图2所示，操作面板由以下几部分构成① 液晶显示器：显示仪表测量的数值；② FE h 插孔：测三极管放大倍数；③ 电容测量插孔；④功能/量程转换开关（旋钮）：用于改变测量功能及量程；⑤输入插孔：5-1 电压、电阻插孔；5-2 10A 电流测试插孔；5-3 小于200mA 电流测试插孔；5-4 公共插孔（2） 直流电压测量将黑表笔插入“COM ”插孔，红表笔插入“V Ω”插孔。
使用万用表ppt课件
万用表使用注意事项
数字万用表可用来测量直流和 交流电压、直流和交流电流、电阻、 电容、频率、电池、二极管等等。整 机电路设计以大规模集成电路双积分 A/Байду номын сангаас转换器为核心，并配以全过程过 载保护电路，使之成为一台性能优越 的工具仪表，是电工的必备工具之一。
目录
一、 操作前注意事项 二、电压档的使用与注意事项 三、电流档的使用与注意事项 四、电阻档的使用与注意事项
万用表使用注意事项
万用表使用的其他注意事项
(1)在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一 方面可以保证测量的准确，另一方面也可以保证人身安全。
(2)在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压 或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表 笔，换挡后再去测量。
(2)当无输入时，如开路情况，显示为“1”。 (3)当检查内部线路阻抗时，要保证被测线路所有电源断电，所有电容 放电。 (4)200MΩ短路时约有四个字，测量时应从读数中减去，如测l00MΩ电 阻时，显示为101.0，第四个字应被减去。
电阻档的使用与注意事项
(5)可用电阻档粗略检测电容的好坏，用红表笔接电容器正极，黑表笔接 电容器负极，万用表的基准电源将通过基准电阻对电容器充电，正常时万用 表显示的充电电压将从一低值开始逐渐升高，直至显示溢出。如果充电开始 即显示溢出“1”，说明电容器开路；如果始终显示为固定阻值或“000”， 说明电容器漏电或短路。
目录
一、 操作前注意事项 二、电压档的使用与注意事项 三、电流档的使用与注意事项 四、电阻档的使用与注意事项
电压档的使用与注意事项
测电压时，必须把黑表笔插于COM 孔，红表笔插于V孔，如右图红色框所 示；
数字万用表的使用手册
数字万用表的使用手册（UT39A/B/C型万用表）万用表的外表结构1．LCD显示器2．数据保持选择键3．晶体管放大倍数测试输入座4．公共输入端5．其余测量输入端6．mA测量输入端7．20A/10A电流输入端8．电容测试座9．量程开关10．电源开关一．直流电压测量●将红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔●将功能开关置于V＝量程挡，并将测试表笔并联到待测电源或负载上。
●从显示器上读取测量结果。
注意：☆不知被测电压范围时，请将功能开关置于最大量程，根据读数需要逐步调低测量量程挡。
☆当LCD只在最高位显示“1”时，说明已超量程，需调高量程。
☆不要输入高于1000V或750rms的电压，显示更高电压是可能的，但有损坏仪表内部线路的危险。
☆测量高电压时，要格外注意，。
以避免触电。
☆在完成所有测量操作后，要断开表笔与被测电路的连接，并从仪表输入端拿点表笔☆每一个量程挡，仪表的输入阻抗均为10MΩ，这种负载效应在测量高阻电路时会引起测量误差，如果被测电路阻抗∠10kΩ，误差可以忽略。
二交流电压测量三直流电流测量●将红表笔插入“”或“”插孔当测量200 mA以下的电流时，插入插孔;当测量200mA及以上的电流时，插入“10A”或“20A”插孔，黑表笔插入“”插孔。
当测量200mA及以上的电流时，黑表笔插入“COM”插孔●将功能开关置于A-----量程，并将测试表笔串联接入到待测负载回路里。
●从显示器上读出测量结果。
注意:☆当开路电压与地之间的电压超过安全电压60VDC或30Vrms时，请勿尝试进行电流的测量，以避免仪表或被测设备的损坏，以及伤害到你自己。
因为这类电压会有电击的危险。
☆在测量前一定要切断被测电源，认为检查输入端子及量程开关位置是否正确，确认无误后，才可通电测量。
☆若输入过载，内装保险丝会熔断，须于更换。
保险丝外形尺寸：φ5*20mm ，规格F0.315A/250V☆大电流测试时，为了安全使用仪表，每次测量时间应小于10秒，测量的间隔时间应大于15分钟。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量直流电流
• 电表必须按照电路的极性正确地串联在 电路中，选择开关旋在“mA”或‘μA”’ 相应的量程上。
测量二极管
方法：转盘打在( )档，红表笔插在右一孔内，黑表笔插在
右二孔内，两支表笔的前端分别接二极管的两极，如下图所
示，然后颠倒表笔再测一次。
若二极管正常，则两次测量的结果应该是：一次显示“1”
数字万用表使用方法
概述
• 万用表又称多用表，用来测量直流电流 、直流电压和交流电流、交流电压、电 阻等，有的万用表还可以用来测量电容 、电感以及晶体二极管、三极管的某些 参数。
一、课程目的
1、熟练掌握数字万用表的使用方法； 2、操作中的注意事项 3、学会用数字万用表测量电阻、电流、电压； 4、学会用数字万用表判别半导体二极管、三极管
• 2、 在表笔连接被测电路之前，一定要查看 所选挡位与测量对象是否相符，否则，误用 挡位和量程，不仅得不到测量结果，而且还 会损坏万用表。在此提醒初学者，万用表损 坏往往就是上述原因造成的。
注意事项（二）
• 3、 测量时，手指不要触及表笔的金属部分 和被测元器件。
• 4、测量中若需转换量程，必须在表笔离开 电路后才能进行，否则选择开关转动产生 的电弧易烧坏选择开关的触点，造成接触 不良的事故。
四、晶体三极管的检测
在晶体三极管装入电路之前或检修家用电器时经常需要用简易的方法 判别它的好坏。下面介绍用万用表测量晶体三极管的几种方法。
1、判断晶体三极管的管脚 三极管的三个管脚的作用是不同的，工作时不能相互代替。用万用表 判断的方法是：将万用表置于电阻R×1KΩ档，用万用表的黑表笔接晶体 管的某一管脚（假设它是基极），用红表笔分别接另外的两个电极。如果 表针指示的两个阻值都很小，那么黑表笔所接的那一个脚便是NPN型管的 基极；如果表针指示的两个阻值都很大，那么黑表笔所接的那一个脚便是 PNP型管的基极。如果表针指示的阻值一个很大，一个很小，那么黑表笔 所接的管脚肯定不是三极管的基极，要换另一个管脚再检测。
的管型、极性及好坏。
二、实验仪器和设备
1）万用表；2）二极管、三极管；
UT51型数字万用表
液晶显示器 电源开关
功能开关旋钮
电阻电压测试 孔
电流测试插 孔
三极管测试插 孔
测试公共接地 端
注意事项（一）
• 1、测量前，先检查红、黑表笔连接的位置是 否正确。红色表笔接到红色接线柱或标有“ 十”号的插孔内，黑色表笔接到黑色接线柱 或标有“一”号的插孔内，不能接反，否则 在测量直流电量时会因正负极的反接损坏表 头部件。
字样或没有显示，另一次显示零点几的数字。此数字即是二
极管的正向压降：硅材料为0.6V左右；锗材料为0.2V左右，
且此时红表笔接的是二极管的正极，而黑表笔接的是二极管
的负极。
红表笔
0.67
黑表笔
③ 短路检查： 将转盘打在短路（ ）档，表笔位置同上。用两表笔的另一端 分别接被测两点，若此两点确实短路，则万用表中的蜂鸣器 发出声响。 ④ 三极管的测量： a、根据型号判别三极管的材料和类型：国产三极管的型号标 记为3XXX，其中，3AXX为锗PNP型；3BXX为锗NPN型； 3CXX为硅PNP型；3DXX为硅NPN型。 b、判定管脚：一般三极管的管脚排列如附录图8-3所示（从底 部看），准确判别可查手册。
• 5、在实际测量中，经常要测量多种电量， 每一次测量前要注意根据每次测量任务把 选择开关转换到相应的挡位和量程。
• 6.测量完毕，功能开关应置于交流电压最大 量程档。
使用方法
① 一般测量： 测量电阻、电压（直流、交流）和电流（直流、交流） 时，只需将量程转换开关打到相应位置，表笔插在相应 插孔中即可。 特别提醒，如果误用数字万用表的电流档 测量电压，很容易将万用表烧坏。因此，在先测电流后， 再测电压时要格外小心，注意随即改变转盘和表笔的位置。
c
be
3DG6
cb e 9013
c、.测定β值：按三极管三个极的位置，将其插入万用表的三 极管插孔，并根据三极管的类型，选择至NPN或PNP的位置 。如果三极管正常，应显示一个约20～200的数值，此即为该 三极管的β值。
注意： 1、当万用表的电池电量即将耗尽时，ห้องสมุดไป่ตู้晶显示器左上角
电池电量低提示。会有电池符号显示，此时电量不足， 若仍进行测量，测量值会比实际值偏高。 2、有的数字万用表没有自动关机功能，使用过后一定将 电源开关置于关闭状态，以节省电池的电量。
14
2、判断硅管和锗管 利用硅管PN结与锗管PN结正、反向电阻的差异，可以判断不知型号 的三极管是硅管还是锗管。用万用表的R×1KΩ档，测发射极与基极间和 集电极与基极间的正向电阻，硅管大约在3～10KΩ之间，锗管大约在500 ～1KΩ之间，上述极间的反向电阻，硅管一般大于500K，锗管一般大于 1000KΩ左右。
② 测二极管： 用数字万用表可以判断二极管的好坏、极性和材料。
测量电阻
• 将选择开关旋在“Ω’挡的适当量程上， 将两根表笔短接，指针应指向零欧姆处， 如图所示。每换一次量程，欧姆挡的零点 都需要重新调整一次。测量电阻时，被测 电阻器不能处在带电状态。在电路中，当 不能确定被测电阻有没有并联电阻存在时 ，应把电阻器的一端从电路中断开，才能 进行测量。测量电阻时，不应双手触及电 阻器的两端。
3、测量三极管的直流放大倍数 将万用表的功能选择开关调到HFE处，一般还需调零，把三极管的三 个电极正确的放到万用表的面板上的四个小孔中PNP（P）或NPN（N）的e 、b、c处，这时万用表的指针会向右偏转，在表头内部的刻盘上有HFE的 指示数，即是测量三极管的直流放大倍数。
15
4、晶体三极管的代换 在家用电器修理中，经常会遇到三级管的损坏，需用同型号、同品种 的三极管代换，或用相同（相近）性能的三极管进行代用。代用的原则和 方法如下：（1）极限参数高的三极管可以代换较低的三极管。例如集电极 最大允许耗散功率大的三极管可以代换小的三极管。 （2）性能好的三极管可以代换性能差的三极管。例如参数值高的三极 管可以代换值低的三极管，但值不宜过高，否则三极管工作不稳定。 （3）高频、开关三极管可以代换普通低频三极管。当其它参数满足要 求时，高频管可以代替低频管。 （4）锗管和硅管可以相互代换。两种材料的管子相互代换时，首先要 导电类型相同（PNP型代换PNP型，NPN型代换NPN型），其次，要注意管子 的参数是否相似，第三更换管子后由于偏置不同，需重新调整偏流电阻。
