晶体管与其应用
晶体管的原理及应用
晶体管的原理及应用引言晶体管是现代电子技术中一种重要的电子元件，广泛用于各种电子设备中，如计算机、手机、电视等。
本文将介绍晶体管的原理及其应用。
晶体管的原理晶体管是一种半导体器件，由三个不同类型的半导体材料组成：n型半导体、p型半导体和一个位于两者之间的绝缘层（隔离层）。
晶体管的工作原理主要涉及两种常见的晶体管：NPN型和PNP型。
以下是其工作原理的概述：1.NPN型晶体管:•基极（B）：连接控制电流流动的输入信号。
•发射极（E）：电流进入晶体管的地方。
•集电极（C）：控制从发射极到集电极的电流流向和放大率。
当正向电流（从发射极到基极）施加到基极上时，电子从发射极进入基极，并穿过绝缘层进入集电极。
在它们通过绝缘层之前，它们将通过基极和集电极之间的区域放大数倍。
这使得晶体管成为一种可以放大信号的电子器件。
2.PNP型晶体管：•基极（B）：连接控制电流流动的输入信号。
•发射极（E）：电流进入晶体管的地方。
•集电极（C）：控制从发射极到集电极的电流流向和放大率。
PNP型晶体管与NPN型晶体管的工作原理相似，唯一的区别在于电流的流动方向是相反的。
当负极电流施加到基极上时，电子会从发射极进入基极，并流向集电极。
晶体管的应用晶体管作为一种基础电子器件，在电子技术中扮演着重要的角色。
以下是晶体管在不同领域中的一些常见应用：1.放大器晶体管具有放大信号的能力，因此广泛应用于放大器电路中。
无线电、音频设备和通信设备中都需要放大器，晶体管通过放大输入信号输出更强的信号。
2.开关晶体管可以用作开关，控制电流的通断。
通过输入的电流或电压信号，晶体管可以在开关状态之间切换。
这种特性使其在数字电路和逻辑电路中得到广泛应用。
3.振荡器晶体管也可以用作电子振荡器的一部分，产生稳定的振荡信号。
一些常见的振荡器应用包括无线电发射器和时钟电路。
4.计算机晶体管是计算机技术中的核心组件。
集成电路上的晶体管成千上万，通过控制和放大电流，实现计算机内部的运算和数据处理。
场效应晶体管及其应用
其中IDO是uGS=2UGS(th)时的漏极电流。 漏源电压为
U DS U DD I D RD RS
15
场效应管及应用
2.动态分析： （1）场效应晶体管的微变等效模型
16
场效应管及应用
（2）微变等效电路分析法： 1）电压放大倍数
U i U gs
U o I d ( RD // RL ) gmU gs ( RD // RL )
7
场效应管及应用
3、特性曲线
（1）转移特性曲线
图 a 所示为增强型 NMOS 管的转移特性曲线。
当uGS ＜UGS(th) 时，iD=0； 当 u GS ＞ U GS(th) 时，开始 产生漏极电流，并且随着 u G S 的增大而增大，因此 称之为增强型 NMOS 管。 漏极电流 i D 的大小符合下 列公式：
uDS 常数
(3) 极限参数
场效应晶体管的极限参数主要有漏源击穿电压 U(BR)DS、栅源击穿电压U(BR)GS和最大漏极耗散功 率PDM等。
10
场效应管及应用
*场效应管使用注意事项
(1) 在使用场效应晶体管时应注意漏源电压、漏源电流、栅 源电压、耗散功率等参数不应超过最大允许值。 (2) 场效应晶体管在使用中要特别注意对栅极的保护 。 (3)场效应晶体管的漏极和源极互换时，其伏安特性没有明 显的变化，但有些产品出厂时已经将源极和衬底连在一起 ，其漏极和源极就不能互换。 (4)场效应晶体管属于电压控制器件，有极高的输入阻抗， 为保持管子的高输入特性，焊接后应对电路板进行清洗。 (5) 在安装场效应晶体管时，要尽量避开发热元件，对于功 率型场效应晶体管，要有良好的散热条件，必要时应加装 散热器，以保证其能在高负荷条件下可靠地工作。
晶体管及其应用
晶体管及其应用
随着科技的发展，人们对于电子元器件的需求越来越高。
而晶
体管正是其中一种至关重要的元器件，其应用涉及到电子产品的
方方面面。
晶体管，英文名Transistor，简称为“晶管”，起源于20世纪50
年代初期。
晶体管是一种半导体元器件，主要由三个不同掺杂的
材料构成。
它的外形与二极管相似，主要由基极、发射极和集电
极构成。
使用晶体管代替真空管成为电子行业的重要里程碑。
与真空管
相比，晶体管具有体积小、重量轻、使用方便、成本低等优点，
因此被广泛应用在放大、开关和稳压等电路中。
晶体管的发明，是电子产业发展历程中的一个重要节点。
它是
人工造物的产物，具有薄而轻的特点。
在集成电路或封装电路中，晶体管的体积极小，能够实现高密度集成。
同时，晶体管无需热
量改变工作状态，保证了元器件的高可靠性。
晶体管被广泛应用于电子产品中，如收音机、电视、电话、计算机等。
晶体管在智能手机、GPS、航空航天、卫星通信等领域的应用也十分广泛。
除此之外，晶体管还应用于电动汽车、光纤通信、医疗仪器、消费电子等领域。
晶体管的广泛应用，推动了人类社会的不断进步。
它的不断革新和创新，为各个领域的应用提供了更多的可能。
从随处可见的电子设备中，我们也能体会到晶体管所带来的便利。
晶体管的概念还在不断被重新解读和应用。
晶体管技术的研究和发展永远不会停止，这必将带来一个更加辉煌的电子行业未来。

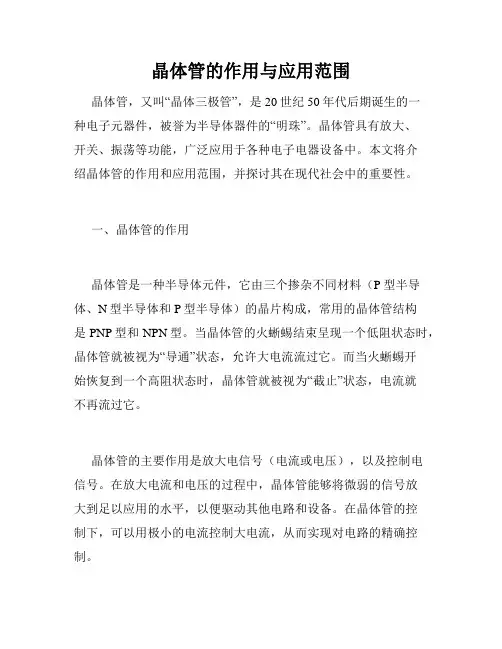

晶体管的作用与应用范围
晶体管的作用与应用范围晶体管，又叫“晶体三极管”，是20世纪50年代后期诞生的一种电子元器件，被誉为半导体器件的“明珠”。
晶体管具有放大、开关、振荡等功能，广泛应用于各种电子电器设备中。
本文将介绍晶体管的作用和应用范围，并探讨其在现代社会中的重要性。
一、晶体管的作用晶体管是一种半导体元件，它由三个掺杂不同材料（P型半导体、N型半导体和P型半导体）的晶片构成，常用的晶体管结构是PNP型和NPN型。
当晶体管的火蜥蜴结束呈现一个低阻状态时，晶体管就被视为“导通”状态，允许大电流流过它。
而当火蜥蜴开始恢复到一个高阻状态时，晶体管就被视为“截止”状态，电流就不再流过它。
晶体管的主要作用是放大电信号（电流或电压），以及控制电信号。
在放大电流和电压的过程中，晶体管能够将微弱的信号放大到足以应用的水平，以便驱动其他电路和设备。
在晶体管的控制下，可以用极小的电流控制大电流，从而实现对电路的精确控制。
二、晶体管的应用范围1.计算机器：晶体管是计算机的重要组成部分，它被用来创建和维护许多现代计算机中的逻辑门，这种逻辑门被用来实现计算、运算和存储数据。
2.放大器：晶体管已广泛应用于各种放大器中，如收音机和电视机。
在这些设备中，晶体管作为接收器和放大器。
它被用来接收信号，放大信号，并将信号传递到电视和音响设备中。
3.模拟电路：晶体管是各种模拟电路中广泛应用的重要部分。
模拟电路通常用于模拟真实世界中的信号，并将信号转换为数字或其他形式的电信号。
晶体管可以帮助控制这些信号，并确保它们以一种可控的方式传递。
4.计时器：晶体管被广泛应用于各种计时器中，如钟表等。
晶体管能够以计时器的形式工作，以实现在给定时间间隔内执行任务的能力。
它可以通过将一个晶体管的输出信号与一个计时器相结合来创建一个精确的计时器。
5.军事通信：晶体管在各种军事通信设备中使用广泛。
军用通信设备必须能够在不同的条件下信号传递，并且必须能够在极端环境下稳定运行。
晶体管可以帮助实现这些特性，并确保通信系统在任何时间都能够正常运行。
晶体管的物理原理与应用
晶体管的物理原理与应用
晶体管源于西蒙斯晶体管，是一种电子器件，常用于放大与开
关电路。
晶体管由半导体材料制成，其内部结构比二极管复杂。
晶体管的物理原理
晶体管由三个区域组成：基区、发射区和集电区。
基区与发射
区之间形成p-n结，而发射区与集电区之间形成另一p-n结。
根据
二极管的原理，当p-n结处加上正向电压时，电流可以流过p-n结；而在反向电压时，该电流被阻断。
在晶体管中，通过控制基区与
发射区p-n结的电势差，可以使电流在集电区与发射区之间流通或者阻断。
晶体管的应用
晶体管的应用非常广泛。
其中最主要的是放大与开关电路。
在放大电路中，晶体管可以将小电流放大为大电流。
这种应用
是在收音机、电视和其他类似设备中非常常见的。
在这些设备中，晶体管被用于放大电信号。
在数字电路中，晶体管可以作为开关使用。
晶体管的极性依赖于电势差的方向。
一旦电势差超过某一个阈值时，晶体管会开始导通电流。
这种应用是在计算机中非常常见的。
总结
晶体管是一种电子器件，其内部结构比二极管复杂。
晶体管的物理原理主要是在基区与发射区之间形成p-n结，而发射区与集电区之间形成另一p-n结。
在晶体管中，通过控制基区与发射区p-n 结的电势差，可以使电流在集电区与发射区之间流通或者阻断。
晶体管的应用非常广泛，主要包括放大与开关电路。
在放大电路中，晶体管可以将小电流放大为大电流，在数字电路中，晶体管可以作为开关使用。
电路中的半导体元件二极管与晶体管的原理与应用
电路中的半导体元件二极管与晶体管的原理与应用在电子学中，半导体元件是电路中不可或缺的组成部分。
其中，二极管和晶体管是最为基础且重要的两种半导体元件。
本文将重点介绍二极管和晶体管的原理以及它们在电路中的应用。
一、二极管的原理与应用1. 二极管的原理二极管是一种具有两个电极（阳极和阴极）的半导体器件，其内部包含 pn 结（半导体材料的 p 区和 n 区之间的结构）。
当外加电压施加在二极管上时，如果正极连接在 p 区，负极连接在 n 区，形成正向偏置，二极管处于导通状态。
而如果正极连接在n 区，负极连接在p 区，形成反向偏置，二极管则处于截止状态。
二极管的主要功能是实现电路中的整流作用，将交流信号转换为直流信号。
在交流电源中，正弦波会通过二极管的导通和截止状态，在保持电流方向一致的情况下，使得电流变成单向流动，从而实现了交流电到直流电的转换。
2. 二极管的应用（1）整流器：在电源中使用二极管作为整流器，将交流信号转换为直流信号，以满足各种电器设备对直流电源的需求。
（2）保护电路：二极管具有截止状态下的高电阻特性，可用于保护电路中其他元件，防止过电压损坏器件。
（3）电压稳定器：通过合理选择二极管和电阻的数值，可以制作出稳定的电压，用于保护后续的电路元件。
二、晶体管的原理与应用1. 晶体管的原理晶体管是一种半导体器件，由三个区域组成：发射区（Emitter）、基极区（Base）和集电区（Collector）。
其中，发射区和集电区的材料为 n 型半导体，基极区的材料为 p 型半导体。
晶体管的工作原理可以通过三种不同的工作模式来解释：放大器、开关和调制。
其中，最常见的是放大器模式，晶体管可以放大输入信号的幅度。
2. 晶体管的应用（1）放大器：晶体管可以将微弱的信号放大至较大的幅度，应用于音频放大器、射频放大器等领域。
（2）开关：晶体管可以用作开关，控制电流的通断，应用于计算机逻辑电路、自动控制系统等。
（3）振荡器：晶体管可以通过正反馈效应形成振荡电路，产生连续可靠的交流信号。
柔性晶体管技术研究及其应用
柔性晶体管技术研究及其应用第一章晶体管技术概述晶体管是一种半导体器件，被广泛应用于电子设备中。
它的主要功能是放大电子信号、开关电路和控制电流。
晶体管的发明是电子工业历史上的里程碑事件，它的出现推动了现代电子技术的发展。
晶体管技术的应用一直是电子领域的研究热点，随着科技的不断发展，晶体管技术也在不断地升级和改进。
第二章柔性晶体管技术的发展柔性晶体管技术是一种新型的晶体管技术，它采用柔性的薄膜基底代替刚性的硅片基底。
它具有良好的柔性和可塑性，可以在曲面或弯曲的表面上使用。
柔性晶体管的发明是为了解决传统硅基晶体管的局限性，使得电子器件更加适应复杂的应用场景。
柔性晶体管技术的发展始于20世纪80年代，当时学者们尝试使用高分子材料来代替传统的硅片基底，但是该技术需要解决很多技术难题。
随着科技的不断发展，各种新型材料和制备技术的出现，使得柔性晶体管技术得以快速发展。
现在，柔性晶体管技术已成为电子领域的研究热点，被广泛应用于智能穿戴设备、可穿戴医疗设备、智能家居等领域。
第三章柔性晶体管技术的应用柔性晶体管技术的应用非常广泛，涉及医疗、军事、航空、航天、汽车等多个领域。
这里我们主要介绍其在智能穿戴设备和可穿戴医疗设备中的应用。
3.1 智能穿戴设备随着科技的不断发展，智能穿戴设备越来越受欢迎。
智能手表、智能眼镜、智能手环等智能穿戴设备的出现，改变了人们的生活方式和工作方式。
这些设备中使用的芯片和传感器需要具备柔性。
柔性晶体管技术可以使这些智能穿戴设备更加轻便、舒适，可以更好地贴合人体皮肤。
同时，柔性晶体管的可弯曲性，可以满足人体各个部位的弯曲和变化，保证设备的正常使用。
3.2 可穿戴医疗设备可穿戴医疗设备是一种正在快速发展的医疗设备，它可以监测患者的生命体征、跟踪患者的健康状况等。
传统的医疗设备需要连接大型仪器，不便于患者使用，并且无法监测患者的实时健康状况。
可穿戴医疗设备使用柔性晶体管技术可以使得医疗设备更加贴合患者的皮肤，增加患者的舒适性，并且能够监测患者的各项生理指标，及时提醒医生和患者，使医疗更加精确、实时和高效。
晶体管技术的演变和应用
晶体管技术的演变和应用晶体管技术是现代信息社会中最为重要的发明之一，它的出现不仅让计算机技术得以高速发展，还推动了无线通信、电视、音响等多种行业的迅猛发展。
现如今，晶体管已经成为了“信息时代”中最基本和最重要的元器件。
但是，我们是否了解晶体管技术的演变和应用呢？本文将为您解答。
一、晶体管的起源1947年12月23日，美国贝尔实验室的三位物理学家John Bardeen、Walter Brattain和William Shockley，成功地制造出了第一只晶体管。
这一发明使得原本庞大复杂的电子管被一个简单而小巧的器件所替代。
晶体管可以实现同样的电子管功能，而且价格低廉、占用空间小、更加寿命长久。
二、晶体管技术的演变1. 第一代晶体管第一代晶体管只有单个PN结构，称为单极晶体管。
但是，单极晶体管面对噪音、线性和功率问题时，效果并不准确。
后来人们在单极晶体管结构中加入PNP或NPN结构，以防止噪音、提高线性以及增大功率。
这时候的晶体管结构就称为双极晶体管。
2. 第二代晶体管第二代晶体管主要解决的问题是频率响应慢、速度较低、噪音较大等问题。
这种晶体管采用倍增器、密集阵列等技术，使得其工作速度得到了普遍提高。
3. 第三代晶体管在第三代晶体管中，开关速度创了历史新纪录。
晶体管的切换速度有了本质上的提升，使用材料也得到了革命性的改善。
也是在这一代中出现了一些特殊用途的晶体管，如示波管、场效应晶体管等。
三、晶体管的应用现代社会离不开电脑，而晶体管是电脑核心组件之一。
晶体管还应用于无线通信、电视、音响等许多领域。
1. 计算机如今，仅有一个芯片上就容纳有数十亿个晶体管，而老式的晶体管电路只有几十步。
这使得计算机和其他电子设备的效率和稳定性得到大幅提升。
2. 无线通信无线通信包括移动电话、Wi-Fi和蓝牙，这些都需要晶体管技术来传输数据。
现在，一些先进的无线通信技术，如5G和物联网，需要无数晶体管进行数据的处理和传输。
PNP和NPN晶体管的区别及应用
PNP和NPN晶体管的区别及应用晶体管是一种重要的电子元件，广泛应用于电路和电子设备中。
PNP和NPN晶体管是其中最常见的两种类型。
本文将讨论它们的区别以及各自的应用。
一、PNP晶体管PNP晶体管由三个区域组成：P型的基区夹在两个N型的区域之间。
N型区域被称为发射极，P型区域被称为基极，N型区域被称为集电极。
PNP晶体管主要通过控制基极电流来控制集电极电流的变化。
主要特点：1. 导通电流：PNP晶体管需要在发射极和基极之间施加一个正电压，并将发射极连接到基极来提供电流。
因此，PNP晶体管的导通是由基极电流控制的。
2. 极性：在PNP晶体管中，发射极是N型材料，基极是P型材料，集电极是N型材料。
由于P型材料在整个结构中占主导地位，因此PNP晶体管是以P型材料为基础的。
应用：1. 放大器：PNP晶体管被广泛用于放大电路，可以放大模拟信号的幅度。
2. 开关：PNP晶体管可以用作开关，通过控制基极电流来控制集电极电流的开关状态。
二、NPN晶体管NPN晶体管也由三个区域组成：N型的基区夹在两个P型的区域之间。
P型区域称为发射极，N型区域称为基极，P型区域称为集电极。
NPN晶体管主要通过控制基极电流来控制集电极电流的变化。
主要特点：1. 导通电流：NPN晶体管需要在发射极和基极之间施加一个正电压，并将发射极连接到基极来提供电流。
因此，NPN晶体管的导通是由基极电流控制的。
2. 极性：在NPN晶体管中，发射极是P型材料，基极是N型材料，集电极是P型材料。
由于N型材料在整个结构中占主导地位，因此NPN晶体管是以N型材料为基础的。
应用：1. 放大器：NPN晶体管常用于放大电路，可以放大模拟信号的幅度。
2. 开关：NPN晶体管可以用作开关，通过控制基极电流来控制集电极电流的开关状态。
3. 数字逻辑电路：NPN晶体管广泛应用于数字电路中，用于构建逻辑门和存储器单元。
结论：PNP和NPN晶体管在结构和工作原理上有所差异，但在放大器和开关等方面的应用是相似的。
有机场效应晶体管的制备及其应用
有机场效应晶体管的制备及其应用有机场效应晶体管（OFET）是一种基于有机半导体材料的晶体管，又称有机场效应晶体管。
它具有低成本、柔性、易加工和可印刷等优点，因此受到了广泛关注。
OFET可以在很多领域应用，比如柔性电子学、生物传感和无线传感器网络。
OFET的制备方法多种多样，下面介绍几种典型方法。
1.悬浮提拉法悬浮提拉法是制备OFET的一种常见方法。
它的基本步骤是：将有机半导体材料溶解在有机溶剂中，将溶液滴到表面张力较大的水中，等待有机半导体晶体形成，然后用提拉方法将晶体提离水面并转移到衬底上。
2.激光熔覆法激光熔覆法是一种先进的OFET制备方法，它的基本原理是利用激光能量使有机半导体材料熔化并冷却形成晶体。
这种方法具有高精度、高强度和高速度的优点，可以制备出高质量的OFET。
3.滚涂法滚涂法是一种简单快速的OFET制备方法。
它的基本原理是将有机半导体材料溶解在溶剂中，然后将溶液均匀涂布在衬底上，用滚筒快速滚动使溶液均匀分布并干燥形成薄膜。
这种方法的优点是低成本、易操作、可扩展性强。
OFET有着广泛的应用前景，下面介绍几个典型应用案例。
1.柔性电子学OFET因为其柔性、低成本和可加工性能，成为柔性电子学领域的一个有潜力的技术。
OFET可以用于制备弯曲、可穿戴的电子设备，比如可弯曲的显示器、可穿戴传感器等。
2.生物传感OFET可以应用到生物传感领域中，利用其对分子的选择性或电学性质来检测生物分子。
例如，OFET可以用于检测DNA、细胞膜、药物和气体等，在生命科学研究中具有广阔的应用前景。
3.无线传感器网络OFET可以应用于无线传感器网络中，用于检测温度、湿度、压力、光线等环境参数，在智能家居、城市智能化等领域具有广泛应用前景。
总之，随着OFET材料和制备法的不断发展，它将对多个领域产生持久的影响。
OFET在低成本、柔性和可加工性方面的优势为未来可穿戴设备、生化传感和智能家居提供了一个重要的技术支持。
什么是晶体管及其作用
什么是晶体管及其作用晶体管，也被称为晶体三极管或晶体二极管，是一种半导体器件，广泛应用于电子电路中。
它是现代电子技术的基石，具有重要的作用。
一、晶体管的结构和工作原理晶体管由三个掺杂不同材料的半导体层构成：发射区（Emitter）、基极区（Base）和集电区（Collector）。
发射区和集电区之间被一个非导体的薄层隔离，称为基座（Substrate）。
晶体管有两种基本的工作模式：放大模式和开关模式。
在放大模式下，晶体管可以放大输入信号的电流或电压，并将其输出。
在开关模式下，晶体管可以控制电流流过或不流过，从而实现电路的开关功能。
当外加电压作用于基极-发射结时，发射区的电子被注入基极区，形成电子云。
这些电子继续通过基极区，进入集电区。
这时，基极区的电流即为输出电流。
通过控制基极电流或基极电压，可以调节晶体管的输出电流，从而达到放大或开关的效果。
二、晶体管的作用1. 放大作用晶体管可以放大电流和电压信号。
它可以将微弱的输入信号经过放大后，输出一个较大的信号。
这使得晶体管在无线通信、音频放大、视频显示等领域具有广泛应用。
2. 开关作用晶体管可以作为开关使用，控制电流的通断。
当基极电流或电压达到一定阈值时，晶体管进入饱和或截止区域，电流不再流动或流动。
这使得晶体管在数字电路中实现逻辑运算、计时、存储等功能。
3. 控制作用晶体管可以通过控制其基极电流或基极电压，实现对电路的精确控制。
晶体管的特性使得它在电子设备中起到了重要的调节和控制作用，如电压稳压、电流限制等。
4. 集成作用晶体管的微小尺寸和低功耗特性，使得它可以集成到芯片中。
通过大规模的晶体管集成电路（IC），我们可以实现复杂电子系统的功能，如计算机、手机、数字电视等。
总结：晶体管是一种重要的半导体器件，具有放大、开关、控制和集成等多种功能。
它在现代电子技术中扮演着重要的角色，推动了电子设备的发展和进步。
通过学习晶体管的结构和工作原理，我们可以更好地理解和应用电子电路中的晶体管。
晶体管技术及其在计算机器件中的应用
晶体管技术及其在计算机器件中的应用技术日新月异，晶体管技术的进步也同样蒸蒸日上，成为了现代计算机器件不可或缺的重要组成部分。
晶体管技术的应用不仅在计算机中，还广泛应用于通讯、电子、军事等领域，深刻影响着人们的生活和工作。
晶体管技术是什么?晶体管是由美国奥登·夫拉特里(Oden Arthur FJLattre)和詹·巴迪(Genden Badey)于1947年发明的一种电子元件。
它是一种半导体元件，可用来放大信号、开关信号和放大电流。
晶体管的基本结构由三种不同类型的半导体材料- P型半导体材料，N型半导体材料和掺杂材料(掺杂材料是将P型材料和N型材料注入一定数量的掺杂元素中得到的)组成。
晶体管的工作原理是如何的?晶体管是用控制区域上外加的一个电信号来控制晶体管中的电流。
晶体管的工作原理可简单描述如下：当控制电极没有电压时，下面的P型区域和上面的N型区域之间不发生任何电流。
然而，当控制电极上加了电压时，这个电压将会撮动P型的区域，这会使夹在P型区域上面的导电电路导通，将电流通过N型区域传递到电路中；当控制电极的电压降低时，导电电路将不再激活，将电流从电路中隔离开。
晶体管在计算机器件中的应用是如何的?晶体管在计算机器件中应用最为广泛，是计算机一项最重要的电子组件之一。
晶体管在计算机中的应用主要是作为开关和放大器。
比如：晶体管可以用来控制计算机的存储器，从而使计算机可以转化用语言表达的数字和图像信息，将它们传到人们能够理解的形式中。
晶体管在计算机器件中的应用已经经历了几十年的不断发展，这一应用不仅仅是因为晶体管的小型化、高密度或半导体的能量转化效率，还因为这些元件所具有的高可靠性。
晶体管的故障率极低，其电磁脉冲(电子磁波)抗干扰能力非常强，适应范围非常广泛。
晶体管在电脑中的应用的好处是多方面的，比如：其技术成本更低：晶体管的成本比真空管低得多，且更为稳定。
其速度更快：晶体管的响应时间更快，其速度相比于真空管更快。
晶体管技术的应用与发展
晶体管技术的应用与发展晶体管技术是电子工程领域中的一项重要技术，它的发明不仅改变了现代电子工业的面貌，也深刻影响了社会的各个方面。
它的应用已经覆盖到了我们日常生活中的各个角落，从电脑、手机到汽车、机器人等领域都有晶体管技术的身影。
本文将从应用与发展两个角度来探讨晶体管技术的现状和未来。
一、晶体管技术的应用在现代科技发展中，晶体管技术被广泛应用于各个领域。
其中，最为普遍的应用就是在电子器件中，例如晶体管、集成电路、场效应晶体管等。
它们能够将电压或电流作为输入信号，将输出信号放大、调制、切换或数字化，以调节电路的工作状态。
举个例子，电脑中的微处理器芯片、内存条、显卡、声卡等都是由大量的晶体管组成。
除了电子器件之外，晶体管技术还被广泛应用于通信、能源、交通等领域。
例如，智能手机的通信、GPS导航、光纤通信等都离不开晶体管技术。
此外，无线电台、卫星通信、雷达探测等也都需要采用大量的晶体管。
对于能源领域而言，晶体管技术在太阳能电池板、风力发电、核能反应堆等领域都有广泛的应用。
在交通领域，自动控制系统和车辆处理器控制中心也需要采用大量的晶体管来实现目标的精确控制。
可见，晶体管技术已经成为现代化社会中不可或缺的一部分，它赋予了新型设备更强的处理能力、适应性和智能化。
因此，晶体管技术的发展非常重要，也是当今社会信息化、数字化、智能化发展的重要支柱。
二、晶体管技术的发展晶体管技术的发展可以追溯到1950年代。
当时，贝尔实验室的三位科学家沃特曼、布拉丹和肖克利在研究高频三极管放大器的过程中，发现了晶体管现象。
1954年，美国贝尔实验室的肖克利申请了晶体管技术的专利。
从此，晶体管技术成为了电子工程领域内的重要技术之一。
在晶体管技术诞生之后的几十年里，它经过了多次技术遗传和发展，逐渐成熟并被广泛应用。
现在，晶体管技术正经历着巨大的飞跃，不断向着更高的效率、更高的性能、更低的成本、更小的尺寸和更高的集成度发展。
具体而言，晶体管技术的发展主要包括以下几个方面：一方面，晶体管技术的趋势是不断向着微型化、集成化、高速化、低功率化方向发展。
晶体管的工作原理及应用
晶体管的工作原理及应用工作原理晶体管是一种用来放大和开关电信号的电子器件。
它由半导体材料制成，通常包含三个区域：发射区（Emitter）、基极区（Base）和集电区（Collector）。
晶体管的工作原理基于PN结的特性，其中N型半导体和P型半导体的结合形成了PN结。
以下是晶体管的工作原理的简要介绍：1.放大作用：晶体管的工作原理中最重要的部分是基极电流的调控。
当在基极电路中应用一个小的输入电流时，晶体管会根据基极电流的大小来放大输出电流。
这种放大作用可以用于放大弱信号，提高信号的质量和强度。
2.导通和截止：晶体管可以作为一个开关，控制电流的导通和截止。
当在基极电路中应用一个足够大的电压时，晶体管会导通，允许电流流过。
反之，当在基极电路中应用一个低于导通电压的电压时，晶体管会截止，阻止电流流过。
这种开关功能广泛应用于数字电路和逻辑门电路。
3.增益：晶体管的增益（Gain）是指输出信号和输入信号之间的比例关系。
增益决定了晶体管的放大效果。
晶体管的增益通常用β值来表示，β值等于集电区电流与基极区电流的比率。
更高的β值意味着更强的放大效果。
应用晶体管以其小巧、高效的特性，在各种电子器件中广泛应用。
以下是一些晶体管的应用场景：1.放大器：晶体管的其中一个主要应用场景是作为放大器。
晶体管可以增加信号的强度，使得弱信号变得可靠。
这种放大器广泛应用于无线电、音频放大器和电视机等设备中。
2.开关电路：由于晶体管可以作为开关来控制电流的导通和截止，因此它在数字逻辑电路中得到了广泛应用。
晶体管开关可以用于构建各种逻辑门电路，例如与门、或门和非门等。
3.计算机芯片：晶体管在计算机芯片中起着至关重要的作用。
现代计算机芯片上集成了数十亿个晶体管，用于进行逻辑运算、存储数据和控制电流等操作。
4.调制解调器：晶体管在通信领域中被广泛应用，特别是在调制解调器中。
调制解调器用于将数字信号转换成模拟信号和将模拟信号转换成数字信号。
光电晶体管的制造和应用研究
光电晶体管的制造和应用研究近年来，光电晶体管在科技领域的应用越来越广泛。
它是一种可以在光和电之间相互转化的设备，简单地说就是可以将光信号转化为电信号或者将电信号转化为光信号。
其制造和应用研究已成为科技领域的热点之一。
一、光电晶体管的制造光电晶体管的制造主要是利用材料的半导体性质和光电效应。
在制造过程中，需要使用到三种材料：p型半导体、n型半导体和光电介质。
首先，通过化学方法制备出n型半导体和p型半导体，然后将它们组合在一起形成pn结构。
接着，在pn结构中加入光电介质，用高温法将其固化，制成光电晶体管。
二、光电晶体管的应用1. 智能家居领域随着智能家居技术的不断发展，光电晶体管在智能家居领域中逐渐得到了应用。
通过智能家居系统，可以控制家中的电器设备、照明系统等，使得家居环境更加舒适和便捷。
例如，将光电晶体管应用于LED灯泡中，通过智能设备控制灯光的亮度和颜色，营造舒适的照明环境。
2. 通讯领域光电晶体管在通信领域中也有着广泛的应用。
在光纤通讯中，可以利用光电晶体管将光信号转化为电信号，并传输到目标设备。
同时，在光电晶体管的电端口中注入电信号，可以将其转化为光信号，在光纤中传输。
这种双向转化的能力，使得光电晶体管在通讯领域中有着不可替代的作用。
3. 安保领域在安保领域中，光电晶体管可以应用于红外线监控系统中。
通过将光电晶体管置于监控系统中，可以将红外线信号转化为电信号，从而进行图像捕捉和处理。
同时，光电晶体管还具有高灵敏度和高分辨率的特点，可以满足安保领域对视频监控需求的要求。
三、光电晶体管的后续发展随着科技的不断进步和应用的广泛，光电晶体管在以后的发展中还有很大的空间和潜力。
在制造工艺方面，需要进一步优化制造过程，提高制造效率和产品质量。
在应用领域方面，可以探索更广泛的应用场景，例如人工智能领域中的机器视觉和语音识别等。
总之，光电晶体管的制造和应用研究是科技领域的重要领域之一。
在未来的发展中，它将会在更多的领域中发挥其独特的作用，为人类的生活和工作带来更加便捷、安全和舒适的体验。
透明晶体管的研究及应用
透明晶体管的研究及应用随着信息技术的飞速发展，电子产品的更新换代日新月异，新型显示技术已成为一个备受关注的话题。
透明晶体管作为一种新兴显示技术，得到了广泛的关注和研究。
它可以使普通玻璃、塑料等材料具有智能显示功能，被誉为下一代显示技术的潜在选择。
一、透明晶体管的原理透明晶体管是由有机晶体管和无机晶体管两种材料组成的。
其原理是通过利用有机半导体材料或无机半导体材料制备的薄膜晶体管，组成透明电子器件。
透明晶体管的主要特点是不仅具有高的电子迁移速度，而且还具有透明性和柔韧性。
无机晶体管是由氧化锌等半导体材料制成，和硅晶体管一样，不仅可以控制电子流动，而且具有高的电导性和稳定性。
有机晶体管是由有机半导体材料制成，不仅具有与无机晶体管相同的控制电子流动的功能，而且具有可溶性，可以在某些基材上制备出可弯曲、可伸展的柔性电子器件。
二、透明晶体管的应用透明晶体管的应用十分广泛，主要有以下几个方面：1、柔性显示器透明晶体管具有柔性、薄、轻和透明等特点，尤其是有机晶体管，可以弯曲、翻折、轻便，适用于制作柔性显示器。
这种显示器在未来的信息技术中将具有越来越重要的地位，将被广泛应用于可穿戴设备、智能家居、新型车载显示屏等领域。
2、智能玻璃透明晶体管可以被制作成智能玻璃，该玻璃可以在触发控制电子信号时改变透光度或者颜色。
智能玻璃可以应用于节能建筑、车窗玻璃、隔音玻璃等领域，体现出其它玻璃不可替代的优势。
3、Touch屏幕现在的Touch屏幕市场主要是靠导电材料和电容感应技术来实现的，但是这些方式都存在缺陷。
透明晶体管作为一种新兴技术，可以弥补这些不足。
它可以制作出更为精细的触控屏幕，而且其触控效果更加完美，具有更好的用户体验。
4、智能标签透明晶体管可以制作成透明晶片，然后在物品表面粘贴，形成智能标签。
这种标签具有小巧、透明、防伪、容易识别等特点，可以应用于电子产品、药品、化妆品等领域。
三、透明晶体管的展望透明晶体管是一种全新的技术，具有无限的前途和潜力。
晶体管及其应用精品课件
三、杂质半导体的符号
－－－－ － － －－－－ － － －－－－ － － －－－－ － －
P 型半导体
+ +++++ + +++++ + +++++ + +++++
N 型半导体
7.1 PN结及其单向导电性
PN 结的形成
在同一片半导体基片上，分别制造P 型半导 体和N 型半导体，经过载流子的扩散，在它们的 交界面处就形成了PN 结。
在本征半导体中掺入某些微量的杂质，就会 使半导体的导电性能发生显著变化。其原因是掺 杂半导体的某种载流子浓度大大增加。
N 型半导体：自由电子浓度大大增加的杂质半导体，
也称为（电子半导体）。
P 型半导体：空穴浓度大大增加的杂质半导体，也
称为（空穴半导体）。
一、N 型半导体
在硅或锗晶体中掺入少量的五价元素磷， 晶体中的某些半导体原子被杂质取代，磷原 子的最外层有五个价电子，其中四个与相邻 的半导体原子形成共价键，必定多出一个电 子，这个电子几乎不受束缚，很容易被激发 而成为自由电子，这样磷原子就成了不能移 动的带正电的离子。
电流EICE。
集电结反偏，有
少子形成的反向
电流ICBO。
B
RB EB
IC=ICE+ICBOICE
C
从基区扩
散来的电
I ICBO CE N
子作为集 电结的少
P 子 进， 入漂 集E移 电C
IBE
N 结而被收
E IE
集，形成 ICE。
IC=ICE+ICBO ICE C
晶体管的发展与应用
晶体管的发展与应用20世纪初期，电子管被广泛应用于集成电路。
但是，电子管存在体积大、功率低、维护困难等缺陷，因此人们开始研究替代电子管的器件。
1947年，三位贝尔实验室的科学家布拉顿、巴丁和肖克利发明了晶体管，这一重大发明标志着电子学的进入了晶体管时代。
晶体管的构造与原理晶体管是一种半导体器件，由三个区域构成，分别是发射区、基区和集电区。
发射区控制器件的整个电流；基区对发射区注入电流，起到控制作用；集电区则将整个电流输出。
晶体管的原理是利用外加的小电流来控制器件的整个电流，从而实现电流放大或开关控制。
晶体管的发展历程早期的晶体管只有很低的放大倍数和很短的使用寿命，无法大规模应用。
随着技术的发展，人们开始尝试将多个晶体管组成集成电路。
1958年，杰克·基尔比和罗伯特·诺伊斯发明了第一款集成电路，这标志着晶体管已经从单一器件发展成为了集成电路。
在之后的几十年里，集成电路的发展成为了电子工业的主要动力。
此外，随着微电子技术的进步，晶体管的体积不断缩小，性能不断提高。
目前，高集成度超大规模集成电路芯片已经实现了亿级晶体管的密度，被广泛应用于计算机、通信、汽车电子、医疗设备等领域。
晶体管的应用晶体管被广泛应用于各种领域和行业。
以下是一些与晶体管相关的应用。
1. 计算机晶体管是构成计算机的主要元器件之一，包括中央处理器、内存、硬盘等。
2. 通信晶体管被广泛应用于通信领域，如移动电话、无线电、卫星通讯等。
3. 汽车电子晶体管被应用于汽车电子领域，如发动机控制、车载娱乐系统、智能交通系统等。
4. 医疗设备晶体管被应用于医疗设备领域，如超声波机、磁共振成像等。
总体来说，晶体管的发明和应用极大地推动了电子工业的发展。
它的发展历程也反映了电子工业的发展历程，从单一器件发展到集成电路，再到超大规模集成电路。
预计在未来的几十年里，晶体管仍将是电子工业的核心。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.2 晶体二极管及其应用
7.2.1 晶体二极管
A 基本结构
(a) 点接触型
(b)面接触型
结面积小、 结电容小、正 向电流小。用 于检波和变频 等高频电路。
半导体的导电能力在不同的条件下有很大的差别。 晶体管与其应用
半导体的导电特性： 热敏性：当环境温度升高时，导电能力显著增强
(可做成温度敏感元件，如热敏电阻)。 光敏性：当受到光照时，导电能力明显变化 (可做
成各种光敏元件，如光敏电阻、光敏二极 管、光敏三极管等)。 掺杂性：往纯净的半导体中掺入某些杂质，导电 能力明显改变(可做成各种不同用途的半导 体器件，如二极管、晶体管和晶闸管等）。
二、 N型半导体和 P 型半导体
在本征半导体中掺入微量的杂质（某种元素）, 形成杂质半导体。 在常温下即可
变为自由电子 掺入五价元素
Si
Si
pS+i
Si
掺杂后自由电子数目
多余 大量增加，自由电子导电 电子 成为这种半导体的主要导
电方式，称为电子半导体
或N型半导体。
失去一个 电子变为 正离子
磷原子 在N 型半导体中自由电子是 多数载流子，空穴是少数载
（a. 电子电流、b.空穴电流）
晶体管与其应用
三、 PN结的形成
PN结是通过特殊的半导体制造技术，在一块半 导体基片上掺入不同的杂质，使其一边为N型半导 体，另一边为P型半导体，其交界面便形成了PN结。
P 型半导体
N 型半导体
－－－－－－ + + + + + + －－－－－－ + + + + + +
空穴
价电子
这一现象称为本征激发。 温度愈高，晶体中产
生的自由电子便愈多。
在外电场的作用下，空穴吸引相邻原子的价电子
来填补，而在该原子中出现一个空穴，其结果相当
于空穴的运动（相当于晶正体管电与其荷应用的移动）。
本征半导体的导电机理
当半导体两端加上外电压时，在半导体中将出现 两部分电流 :
(1)自由电子作定向运动 电子电流 (2)价电子递补空穴 空穴电流 自由电子和空穴都称为载流子。
流子。 晶体管与其应用
Si
Si
BS–i
Si
硼原子 接受一个 电子变为 负离子
空穴
掺入三价元素 掺杂后空穴数目大量
增加，空穴导电成为这
种半导体的主要导电方
式，称为空穴半导体或
P型半导体。
在 P 型半导体中空穴是多
数载流子，自由电子是少数
载流子。
无论N型或P型半导体都是中性的，对外不显电性。 晶体管与其应用
PN 结变宽
－－－ － －－ －－－ － －－ －－－－ － －
+++ +++ +++
+++ +++ +++
P
IR
内电场 外电场
–+
N
内电场被加 强，少子的漂 移加强，由于 少子数量很少， 形成很小的反 向电流。
PN 结加反向电压时，PN结变宽，反向电流较小， 反向电阻较大，PN结处于截止状态。
温度越高少子的数目越多，反向电流将随温度增加。
晶体管与其应用
学习电子技术，就是要掌握常用半导体器件的原 理、特性，以及由这些器件所组成的电子电路的分 析方法。二极管与晶体管是最常用的半导体器件， 而PN结是构成各种半导体器件的基础。
7.1 PN结及其单向导电性
什么是半导体?
半导体是导电能力介于导体和绝缘体之间的物质。
例如：硅、锗、硒以及大多数金属氧化物和 硫化物都是半导体。
电子技术
电子管
晶体管 集成电路
晶体管与其应用
电子技术分：
模拟电子技术，
数字电子技术。
t
模拟电子技术研究模拟电路， 数字电子技术研究数子电路。
t
模拟信号是指在时间和数值上都连续的信号。
数字信号是指在时间和数值上都不连续的信 号，即所谓离散的。
晶体管与其应用
第7章 晶体管及其应用
7.1 PN结及其单向导电性 7.2 晶体二极管及其应用 7.3 晶体三极管及基本放大电路 7.4 晶闸管简介
晶体管与其应用
一、本征半导体
完全纯净的、具有晶体结构的半导体，称为本征
半导体。
价电子
Si
Si
共价健
Si
Si
晶体中原子的排列方式
硅单晶中的共价健结构
共价键中的两个电子，称为价电子。
晶体管与其应用
自由电子 本征半导体的导电机理
Si
Si
Si
Si
价电子在获得一定能量 （温度升高或受光照）后， 即可挣脱原子核的束缚， 成为自由电子（带负电）， 同时共价键中留下一个空 位，称为空穴（带正电）。
1. 在杂质半导体中多子的数量与 a （a. 掺杂浓度、b.温度）有关。
2. 在杂质半导体中少子的数量与 b （a. 掺杂浓度、b.温度）有关。
3. 当温度升高时，少子的数量 c （a. 减少、b. 不变、c. 增多）。
4. 在外加电压的作用下，P 型半导体中的电流 主要是 b ，N 型半导体中的电流主要是 a 。
浓度差 形成空间电荷区
多子的扩散运动
扩散的结果使 空间晶体电管荷与其区应用变宽。
扩散和漂移 这一对相反的 运动最终达到 动态平衡，空 间电荷区的厚 度固定不变。
四、 PN结的单向导电性
1. PN 结加正向电压（正向偏置） P接正、N接负
PN 结变窄
－－－－ － － －－－－ － － －－－－ － －
－－－－－－ + + + + + + －－－－－－ + + + + + +
PN 结也称空间电荷区、或耗尽层、或内电场、
或阻挡层。
晶体管与其应用
PN结的形成
少子的漂移运动
内电场越强，漂移运 动越强，而漂移使空间 电荷区变薄。
P 型半导体
内电场 N 型半导体
－－－－－－ + + + + + + －－－－－－ + + + + + + －－－－－－ + + + + + + 动画 － － － － － － + + + + + +
+ + ++ + + + + ++ + + + + ++ பைடு நூலகம் +
P IF
内电场 N
外电场
+–
内电场被 削弱，多子 的扩散加强， 形成较大的 扩散电流。
PN 结加正向电压时，PN结变窄，正向电流较 大，正向电阻较小，PN结处于导通状态。
晶体管与其应用
2. PN 结加反向电压（反向偏置） P接负、N接正
自由电子和空穴成对地产生的同时，又不断复合。 在一定温度下，载流子的产生和复合达到动态平衡， 半导体中载流子便维持一定的数目。
注意： (1) 本征半导体中载流子数目极少, 其导电性能很差； (2) 温度愈高， 载流子的数目愈多,半导体的导电性
能也就愈好。所以，温晶度体管对与其半应用导体器件性能影响很大。
