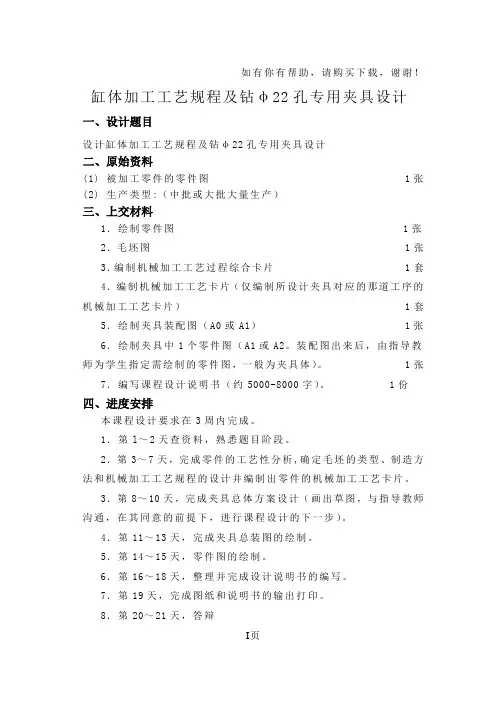

缸体加工工艺规程及钻φ22孔专用夹具设计一、设计题目设计缸体加工工艺规程及钻φ22孔专用夹具设计二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:（中批或大批大量生产）三、上交材料1．绘制零件图1张2．毛坯图1张3．编制机械加工工艺过程综合卡片1套4．编制机械加工工艺卡片（仅编制所设计夹具对应的那道工序的机械加工工艺卡片）1套5．绘制夹具装配图（A0或A1）1张6．绘制夹具中1个零件图（A1或A2。
装配图出来后，由指导教师为学生指定需绘制的零件图，一般为夹具体）。
1张7．编写课程设计说明书（约5000-8000字）。
1份四、进度安排本课程设计要求在3周内完成。
1．第l～2天查资料，熟悉题目阶段。
2．第3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法和机械加工工艺规程的设计并编制出零件的机械加工工艺卡片。
3．第8～10天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。
4．第11～13天，完成夹具总装图的绘制。
5．第14～15天，零件图的绘制。
6．第16～18天，整理并完成设计说明书的编写。
7．第19天，完成图纸和说明书的输出打印。
8．第20～21天，答辩五、指导教师评语成绩：指导教师日期摘要机械制造基础课程设计是我们学完了大学的机械制造基础课程、技术基础课以及大部分专业课之后进行的。
这是我们大学中进行的第二次的课程设计，每次课程设计对毕业设计有着很大的帮助这次设计的是端盖，有零件图、毛坯图、装配图各一张，机械加工工艺过程卡片和与所设计夹具对应那道工序的工序卡片各一张。
首先我们要熟悉零件，题目所给的零件是端盖。
了解了端盖的作用，接下来根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和机械加工余量。
然后我们再根据定位基准先确定精基准，后确定粗基准，最后拟定端盖的工艺路线图，制定该工件的夹紧方案，画出夹具装配图。
AbstractMachinery manufacturing foundation course design is we learned university machinery manufacturing base course, course and the most specialized technical after. This is our university in the second course design, each course design of graduation design has a lot of help This design is cover, have part drawing, casting chart, each one, mechanical drawings machining process card and with the design fixtures corresponding that procedure process card every one. First we must be familiar with the parts, the title of the parts are cover. Understand the role of the cover, next according to the properties and parts drawing parts on each end of the roughness of blank size and determined mechanical machining allowance. Then we can decide according to the locating datum, pure benchmark crude benchmark, and finally determined after worked out the process, formulate the roadmap cover the workpiece clamping fixture, draw a ssembly drawings.目录1缸体的工艺分析及生产类型的确定 (1)1.1缸体的用途 (1)1.2缸体的技术要求： (1)1.2缸体的技术要求： (1)1.3、审查缸体的工艺性 (2)1.4、确定轴承座的生产类型 (2)2、确定毛胚、绘制毛胚简图 (3)2.1选择毛胚 (3)2.2确定毛胚的尺寸公差和机械加工余量 (3)2.2.1公差等级 (3)2.2.2缸体铸造毛坯尺寸工差及加工余量 (3)2.2.3绘制轴承座毛坯简图 (4)3、拟定缸体工艺路线 (4)3.1、定位基准的选择 (4)3.1.1．精基准的选择 (4)3.1.2．粗基准的选择 (4)3.2 、表面加工方法的确定 (4)3.3、加工阶段的划分 (5)3.4、工序的集中与分散 (5)3.5、工序顺序的安排 (6)3.5.1机械加工工序 (6)3.5.2．热处理工序 (6)3.5.3．辅助工序 (6)3.6、确定工艺路线 (6)4、加工余量、工序尺寸和工差的确定 (6)5、切削用量、时间定额的计算 (7)5.1、切削用量的计算 (7)5.1.1切屑用量 (7)5.1.1切削速度 (8)5.2、时间定额的计算 (9)5.2.1．基本时间tj的计算 (9)5.2.2．辅助时间ta的计算 (9)5.2.3. 其他时间的计算 (10)5.2.4．单件时间tdj的计算 (10)6.夹具设计 (11)6.1提出问题 (11)6.2设计思想 (11)6.3夹具设计 (12)6.3.1定位分析 (12)6.3.2切削力及夹紧力的计算 (12)6.3.3夹具操作说明 (13)7. 体会与展望 (14)参考文献 (15)1缸体的工艺分析及生产类型的确定1.1缸体的用途1零件的作用上紧定螺丝，以达到内圈周向、轴向固定的目的但因为内圈内孔是间隙配合，一般只用于轻载、无冲击的场合。
2零件的工艺分析该零件为轴承支架，安装轴承，形状一般，精度要求并不高，零件的主要技术要求分析如下：（参阅附图1）由零件图可知，零件的底座底面、端面、槽及轴承座的顶面有粗糙度要求，其余的表面精度要求并不高，也就是说其余的表面不需要加工，只需按照铸造时的精度即可。
底座底面的精度为Ra6.3，端面及内孔的精度要求为Ra12.5，槽的精度要求为Ra1.6，轴承座顶面精度要求为Ra3.2。
轴承座在工作时，静力平衡。
缸体用途：缸体是发动机最大的单独式部件，它基本上是一个金属体，为了达到润滑和冷却的目的，该部件被制造成既有汽缸又有油道和水道网。
另外，缸体的侧面装有机油滤清器、水泵以及其他类似的辅助部件。
1.2缸体的技术要求：该轴承座的各项技术要求如下表所示：1.3、审查缸体的工艺性零件材料30钢-铜合金，金属型铸造，该缸体结构简单，形状普通，属一般的孔体类零件。
主要加工φ22的孔，要求其要求其位置度以A 为基准满足φ0.01，同轴度和圆柱度度满足φ0.01。
，φ12.7的孔位置度以AB为基准满足0.1，其次就是φ86.5外圆表面的加工由于精度较低通过粗车，半精车就能达到要求，上表面精度要求较高通过精车来达到标准，φ28的孔做为普通孔加工通过钻床的粗加工就可以达到加工要求。
由此可见，该零件的加工工艺性较好1.4、确定轴承座的生产类型已知此缸体零件的生产纲领为5000件/年，零件的质量不足15Kg，查《机械制造技术基础课程设计指导书》第3页表1-4，可确定该拨叉生产类型为中批生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，采用专用工装。
2、确定毛胚、绘制毛胚简图2、确定毛胚、绘制毛胚简图2.1选择毛胚零件材料30钢-铜合金，金属型铸造，考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择木摸机械砂型铸件毛坯。
选用铸件尺寸公差等级为CT10。
这对提高生产率，保证产品质量有帮助。
此外为消除残余应力还应安排人工时效。
2.2确定毛胚的尺寸公差和机械加工余量2.2确定毛胚的尺寸公差和机械加工余量由表2-1至表2-5可知，可确定毛胚的尺寸公差及机械加工余量。
2.2.1公差等级由缸体的功用和技术要求，确定该零件的公差等级为CT=10。
2.2.2缸体铸造毛坯尺寸工差及加工余量2.2.3绘制轴承座毛坯简图3、拟定缸体工艺路线3.1、定位基准的选择3.1.1．精基准的选择按照粗基准的选择原则零件上有较多加工面时，为使各加工面都得到足够的加工余量，应选择毛坯上加工余量最小的表面做为粗基准。
根据零件图所示，故应选缸体上表面为粗基准，以此缸体底面以及其它表面。
3.1.2．粗基准的选择考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，以粗加工后的底面为主要的定位精基准，以外圆柱表面为辅助的定位精基准。
3.2 、表面加工方法的确定根据轴承座零件图上的各加工表面的尺寸精度和表面粗糙度，确定加工件各表面的加工方法，如下表所示：3.3、加工阶段的划分该缸体加工质量要求一般，可将加工阶段划分为粗加工、半精加工两个阶段。
在粗加工阶段，首先将精基准（缸体的下端面和缸体的下端面）准备好，使后续工序都可采用精基准定位加工，保证其他表面的精度要求；然后车φ86.5的外圆表面。
在半精加工阶段，完成缸体上下表面的加工和φ22孔的钻-扩-铰加工及φ28、φ18孔等其他孔的加工。
3.4、工序的集中与分散选用工序集中原则安排缸体的加工工序。
该缸体的生产类型为大批生产，可以采用万能型机床配以专用工、夹具，以提高生产率；而且运用工序集中原则使工件的装夹次数少，不但可缩短辅助时间，而且由于在一次装夹中加工了许多表面，有利于保证各加工表面的相对位置精度要求。
3.5、工序顺序的安排3.5.1机械加工工序（1）遵循“先基准后其他”原则，首先加工精基准——缸体。
（2）遵循“先粗后精”原则，先安排粗加工工序，后安排精加工工序。
（3）遵循“先面后孔”原则，先加工轴承座右端面，再加工其他的孔。
3.5.2．热处理工序铸造成型后，对铸件进行退火处理，可消除铸造后产生的铸造应力，提高材料的综合力学性能。
该轴承座在工作过程中不承受冲击载荷，也没有各种应力，故采用退火处理即可满足零件的加工要求。
3.5.3．辅助工序在半精加工后，安排去毛刺、清洗和终检工序。
综上所述，该缸体工序的安排顺序为：在、热处理——基准加工——粗加工——精加工。
3.6、确定工艺路线在综合考虑上述工序顺序安排原则的基础上，下表列出了轴承座的工艺路线.4、加工余量、工序尺寸和工差的确定在这只确定钻φ22孔的加工余量、工序尺寸和公差由于这个孔小于30，所以没有余量，铸造的时候直接铸成实心圆，加工精度为IT10综上所述，该工序各工步的工序尺寸及公差分别为，φ22+0.021mm,它们的相互关系如下图所示。
