多功能电梯调试工具 Xin1 说明书 中文版v02
XW6100系列调试说明(2009-5-1)资料

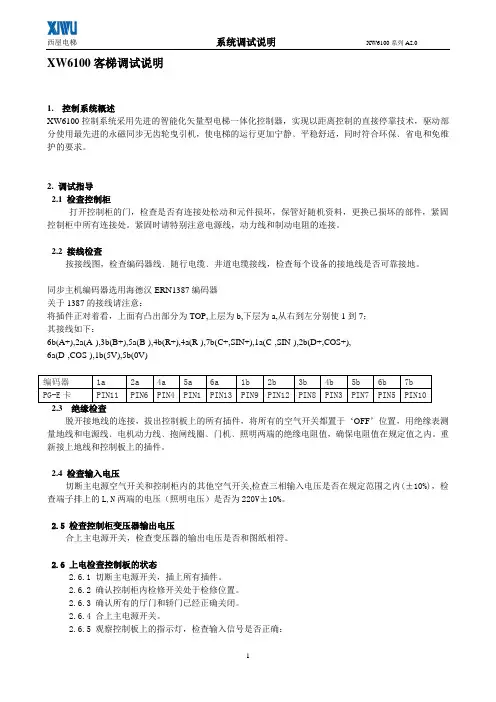

XW6100客梯调试说明1.控制系统概述XW6100控制系统采用先进的智能化矢量型电梯一体化控制器，实现以距离控制的直接停靠技术，驱动部分使用最先进的永磁同步无齿轮曳引机，使电梯的运行更加宁静﹑平稳舒适，同时符合环保﹑省电和免维护的要求。
2. 调试指导2.1 检查控制柜打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。
紧固时请特别注意电源线，动力线和制动电阻的连接。
2.2 接线检查按接线图，检查编码器线﹑随行电缆﹑井道电缆接线，检查每个设备的接地线是否可靠接地。
同步主机编码器选用海德汉ERN1387编码器关于1387的接线请注意：将插件正对着看，上面有凸出部分为TOP,上层为b,下层为a,从右到左分别使1到7；其接线如下：6b(A+),2a(A-),3b(B+),5a(B-),4b(R+),4a(R-),7b(C+,SIN+),1a(C-,SIN-),2b(D+,COS+),6a(D-,COS-),1b(5V),5b(0V)脱开接地线的连接，拔出控制板上的所有插件，将所有的空气开关都置于‘OFF’位置，用绝缘表测量地线和电源线﹑电机动力线﹑抱闸线圈﹑门机﹑照明两端的绝缘电阻值，确保电阻值在规定值之内。
重新接上地线和控制板上的插件。
2.4 检查输入电压切断主电源空气开关和控制柜内的其他空气开关,检查三相输入电压是否在规定范围之内(±10%)，检查端子排上的L,N两端的电压（照明电压）是否为220V±10%。
2.5 检查控制柜变压器输出电压合上主电源开关，检查变压器的输出电压是否和图纸相符。
2.6 上电检查控制板的状态2.6.1 切断主电源开关，插上所有插件。
2.6.2 确认控制柜内检修开关处于检修位置。
2.6.3 确认所有的厅门和轿门已经正确关闭。
2.6.4 合上主电源开关。
2.6.5 观察控制板上的指示灯，检查输入信号是否正确：说明：表内参数在出厂时已设定好，无需再设置2.7.1涉及到具体电梯参数，应根据电梯的实际情况进行调节。
TCM电梯诊断仪说明书V2.0.
TCM电梯诊断仪说明书V 2.0一、简介:Version 2.0 所做的改进:-新增F500功能;-修改了Node功能,可以查看8层以上的MS-CARD的工作状态;-改进了通信模块,程序在工作中不易发生死机现象;-新增了[Service Trip]功能,用户可以根据需要查看和修改Travels 和Hours的值;-改进了程序的使用界面,操作简单方便。
TCM电梯诊断仪是一款基于Pocket PC操作系统的应用程序,目前支持MC I、MC II和MC III 电梯控制器的诊断工作。
图1:程序主页面TCM诊断仪主要功能部件包括,Hoistway(井道、Event Log(事件日志、Error Bank(故障库、Teach In(教入、Memory(存储器、Info(电梯系统信息、F500 和Nodes (接点信息。
在接下来的章节中,本教程将逐个叙述各功能部件的使用方法(除帮助和版本信息,及注意事项。
二、基本操作2.1 设备2.1.1 PDA环境-型号:HP IPAQ HX2190-系统语言:英语-显示标准:320 * 240 TFT(65535色-系统ROM: 128MB(用户最大可用80MB-系统RAM 64MB-操作系统:Microsoft Windows Mobile 5.0-处理器:312MHz Intel PX270-支持蓝牙无线界面-支持SD、CF闪存卡2.1.2 其他硬件设备-PDA充电器:5V直流输出,100 – 240V交流输入(50Hz/500mA-PDA –串口(9针RS232连线2.2 如何启动诊断工具在使用TCM电梯诊断工具前,掌上电脑设备PDA必须通过PDA-串口连线和电梯控制器连接在一起(使用过程中,请勿断开连接。
连接完毕后,按PDA设备右上角的电源按钮打开PDA,并按以下步骤进入应用程序:图2-单击PDA屏幕左上角的Start下拉菜单(图2,然后单击Program选项;-在Programs窗口中找到TCM Diagnostic Tool图标(图3,单击图标;图32.3 如何退出诊断工具点击Pocket Wizard桌面右上角的按钮(图1,退出程序。
NICE3000new软件升级使用说明V2002

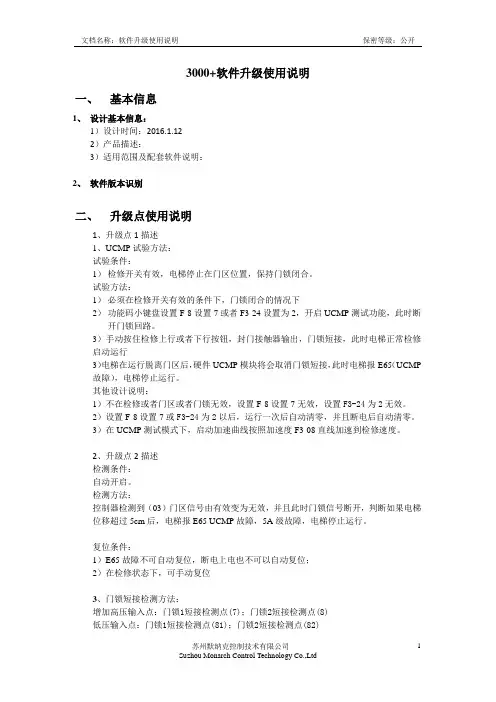

3000+软件升级使用说明一、基本信息1、设计基本信息：1）设计时间：2016.1.122）产品描述：3）适用范围及配套软件说明：2、软件版本识别二、升级点使用说明1、升级点1描述1、UCMP试验方法：试验条件：1）检修开关有效，电梯停止在门区位置，保持门锁闭合。
试验方法：1）必须在检修开关有效的条件下，门锁闭合的情况下2）功能码小键盘设置F-8设置7或者F3-24设置为2，开启UCMP测试功能，此时断开门锁回路。
3）手动按住检修上行或者下行按钮，封门接触器输出，门锁短接，此时电梯正常检修启动运行3）电梯在运行脱离门区后，硬件UCMP模块将会取消门锁短接，此时电梯报E65（UCMP 故障），电梯停止运行。
其他设计说明：1）不在检修或者门区或者门锁无效，设置F-8设置7无效，设置F3-24为2无效。
2）设置F-8设置7或F3-24为2以后，运行一次后自动清零，并且断电后自动清零。
3）在UCMP测试模式下，启动加速曲线按照加速度F3-08直线加速到检修速度。
2、升级点2描述检测条件：自动开启。
检测方法：控制器检测到（03）门区信号由有效变为无效，并且此时门锁信号断开，判断如果电梯位移超过5cm后，电梯报E65 UCMP故障，5A级故障，电梯停止运行。
复位条件：1）E65故障不可自动复位，断电上电也不可以自动复位；2）在检修状态下，可手动复位3、门锁短接检测方法：增加高压输入点：门锁1短接检测点(7)；门锁2短接检测点(8)低压输入点：门锁1短接检测点(81)；门锁2短接检测点(82)门锁短接检测接线逻辑：X26:门锁1短接X27:门锁检测封门X26:门锁1短接封门X27:门锁检测X28:门锁2短接封门注意：门锁回路末端一定要连接到X27，才有防运行接触器拉弧功能。
开门信号1控制的门锁回路抽头的高压检测一定要设置为7，对应起来。
同理开门2的控制的门锁回路抽头的高压检测一定要设置为8。
门锁短接检测逻辑：1）正常运行到站开门后，提前开门输出封门信号,延时3s 。
电梯维修工具使用说明书

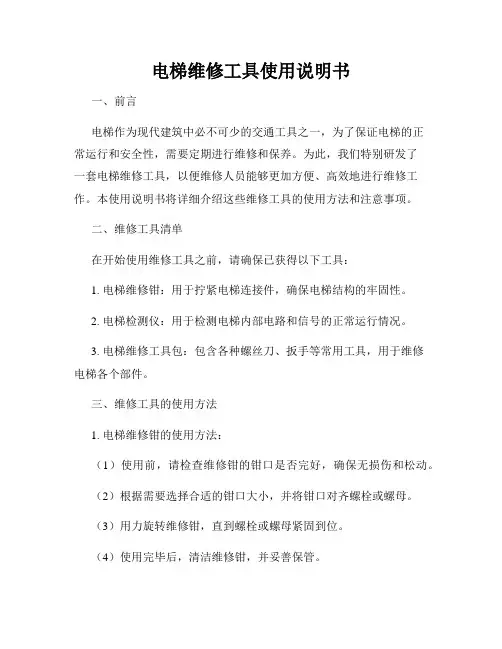

电梯维修工具使用说明书一、前言电梯作为现代建筑中必不可少的交通工具之一，为了保证电梯的正常运行和安全性，需要定期进行维修和保养。
为此，我们特别研发了一套电梯维修工具，以便维修人员能够更加方便、高效地进行维修工作。
本使用说明书将详细介绍这些维修工具的使用方法和注意事项。
二、维修工具清单在开始使用维修工具之前，请确保已获得以下工具：1. 电梯维修钳：用于拧紧电梯连接件，确保电梯结构的牢固性。
2. 电梯检测仪：用于检测电梯内部电路和信号的正常运行情况。
3. 电梯维修工具包：包含各种螺丝刀、扳手等常用工具，用于维修电梯各个部件。
三、维修工具的使用方法1. 电梯维修钳的使用方法：（1）使用前，请检查维修钳的钳口是否完好，确保无损伤和松动。
（2）根据需要选择合适的钳口大小，并将钳口对齐螺栓或螺母。
（3）用力旋转维修钳，直到螺栓或螺母紧固到位。
（4）使用完毕后，清洁维修钳，并妥善保管。
2. 电梯检测仪的使用方法：（1）插入电梯检测仪的电源线，并将另一端插入电梯的控制主板插座。
（2）打开电梯检测仪的电源开关，并等待片刻，直到仪器自检完成。
（3）根据电梯故障代码手册，查找相应的故障代码，并根据指引检修故障。
（4）使用完毕后，关闭电梯检测仪的电源开关，并断开电源线。
3. 电梯维修工具包的使用方法：（1）根据维修需要，选择合适的工具。
（2）使用螺丝刀拆卸电梯面板上的螺丝，以便进一步进行维修作业。
（3）使用扳手松动或拧紧电梯各个部件，确保其正常运行。
（4）使用完毕后，请清洁并归位各个工具，并妥善保管。
四、维修注意事项1. 请勿将维修工具用于非指定的电梯维修工作，以免引起故障和安全事故。
2. 在使用维修工具前，请确保已经接受过相关的电梯维修培训，熟悉电梯的结构和工作原理。
3. 维修工作时，请注意切勿将手指或其他物体卡入电梯机械结构中，以免造成伤害。
4. 使用维修工具时，请注意工具的正确使用方法，确保安全操作。
5. 使用过程中如发现任何维修工具存在损坏或松动的情况，请立即停止使用，并及时更换或修理。
货梯调试说明书
E7
0*
设置成 1 后，参数保存
5
2．3、慢车运行条件； 2.3.1 调试前准备工作 2.3.1.1．检查电机接线正确。根据图纸对所有电压级别进行确认，输入电压在 380V±7%的范围内。 2.3.1.2．通过检修操作检查强迫换速、慢车限位、电气极限开关、门锁开关动作是否正常可靠，检查隔 磁板的安装位置是否准确。 2.3.1.3 确认出厂设置正确. 2.3.2 慢车运行
L1
4*
总楼层数(据实际情况设置) 消防层(据实际情况设置) 锁层梯(据实际情况设置) 地下层(据实际情况设置) 各层显示(据实际情况设置) 返基站楼层(据实际情况设置) 一般不允许变动 FF 设为 0 时（FF=0），检测到位开关和门锁(V3.8) FF 设为 4 时(FF=4)，不检测到位信号(V7.1) 门区/XPM 选择
注意： 检修运行能听到电机声，但电机转不动，则应观察抱闸是否有效张开。 2．4、快车运行条件 2.4.1 电梯快车运行前需确认以下几项条件
8 2.4.1.1 检修全程运行，楼层显示正确。如果显示不正确，则检查磁开关和隔磁板的安装是否到位，强迫 减速信号和慢车限位信号是否正确有效。 2.4.1.2 检查磁开关动作的顺序是否正确。 2.4.1.3 门机可以通过检修开关进行控制。门机未调好，则不能运行快车，同时不能试图通过短接门锁回 路来调试快车。 2.4.1.4 检修按上行或下行按钮，如果此时门未关好，则系统发出强制关门指令。
1
1.11 本层厅外开门 如本层召唤按钮被按下，轿门自动打开。如持续点动外呼按钮，门保持打开。如按住不放，只有第一次 开门有效。门在自动开门保持时间到以后将自动关门。 1.12 开门按钮开门 电梯停在门区时，可按开门按钮使门重新打开。 1.13 关门按钮提前关门 自动状态下，在开门到位后，可按关门按钮使门立即关闭。 1.14 重复关门 当系统发出关门信号一定时间内尚未到位，则系统反向开门，然后再试一次关门。如连试 3 次不能关门 到位，则开门等候修理。 1.15 冗余指令自动消除 当电梯完成上行或下行方向最远端服务时,系统会自动清除轿内所有指令,以提高运行效率。 1.16 最远端外呼方向保持 当电梯完成上行或下行方向最远端指令服务时,系统将保持外呼梯按钮所确定的方向。 1.17 慢速自救运行（自返平层功能） 不管以何原因引起的故障造成电梯停靠在非门区，只要安全条件成立会自动以返平层速度就近停层。 1.18 人机对话操作界面 通过人机接口操作可以完成系统运行状态实时监控、系统参数设置等功能，还可以通过面板上 LED 显示 监视当前控制器控制电压、通讯、开关门状态、有无故障等情况。 1.19 运行故障历史记录 可记录 10 条最近发生的故障，包括发生先后次序、故障代号等信息。 1.20 实时状态监控 可以监视每一层的呼梯信号、电梯的运行方向、当前楼层、运行状态、轿厢平层时的门区状态以及门机 系统状态等情况。 1.21 系统参数调试 可进行功能选择、电梯数据、楼层参数、时间参数、微机系统等各种参数的调试和设置。 1.22 门机开门受阻保护 当系统发出开门信号 20 秒后尚未到位，则取消该次开门动作，以防门电机烧毁。 1.23 门区外禁止开门保护 为保证安全，不论是检修状态还是正常状态，在门区外禁止开门动作。 1.24 门安全保护 在轿厢门前端装有可伸缩安全触板，在关门过程中，如触板与乘客接触，安全触板开关信号接通，电梯 门立即反向开启（或采用光幕保护，在轿厢门前端，当关门过程中有乘客进入轿厢遮挡光幕，光幕开关 信号接通，电梯门立即反向开启）。 1.25 门锁短接保护 在电梯开门到位时，若系统检测到门锁接触器接通，则故障报警，并取消快车运行，故障需断开门锁才 能恢复。 1.26 超载保护 当轿厢负载超过额定负载时，电梯不能关门，同时蜂鸣器鸣响。当负载降至额定负载以下时，电梯才能 恢复正常运行。 1.27 防终端越程保护(终端强迫换速保护) 电梯在上端站安装了限位开关 SSU、SLU，在下端站安装了限位开关 SSD、SLD。例：当电梯下行时如 正常减速失效，则轿厢快速下降时 SSU 动作，控制系统强制电梯进行减速和平层。如轿厢继续下降至低
电梯调试说明书模板
电梯调试说明书模板一、基准电压的调整1、测量MPU板上MUJ1点调节OCA使电压为5.0 ± 0.05 v2、测量BD（板上TESTUV 4点调节HUV使电压为8.0 ±0.05v3、测量BDC板上TESTOIB 5点调节OVBF使电压为8.0 ±0.05v二、慢车运转的调整1、人为使轿门开关GS闭合。
2、门机电阻箱内15A断开，25A短接。
（SDC上MIC22 及MIC34（FML）不要拔掉）3、F IO板上13号插件的1、2号线短接。
4、操纵箱的[ 灯]、[ 点检灯] 开关转换于[入] 状态。
5、轿内操纵箱的[平常转换于保守] ，即可以在轿箱内操作慢车运转的状态。
6、电梯检修向上、向下点动运行。
三、阶高测定1 、先用检修开至上、下限位两开关动作时，确认轿箱超出平层50mm以外2、检修下行直到下限位动作的位置，保守开关处于正常，点检灯处于专用。
3、资料检索器上操作M0DE1 SET,持续押住START键，直到电梯开始上行运转为止。
4、到达最上层后，确认50B断开。
此时将MPIU勺DIPSW1 转换为ON再等到50B灯亮之后，将DIPSW1转换OFF。
5、阶高测定完后，按MODE RESET复位。
6、最后做一次故障清除。
四、启动舒适感的调整1、60m/min 15人乘以下使用WD0%勺启动补偿调整方法a：先将轿厢下设有20%和110%的微动开关调整精确。
b :载重20%以下，再拨DIP SW1 ON用资料检索器输入MODE33 SET调整启动时的飞出、反转状态。
飞出61B0、61B1调大'向上运转补偿调整.反转61B0、61B1调小」「飞出61B2、61B3调小、向下运转补偿调整反转61B2、61B3调大例: 20%^下下行启动反转补偿调整MODE 33 SET61B2 SETDIP SW切ON**SET（**为修改之值）61B3 SET**SET（**为修改之值）DIP SW1 切OFFMODE RESET注：后面的调整跟范例一样，只是地址码有变化c：20%^上上、下行启动补偿调整：载重20%以上, 再将DIP SW1拨ON用资料检索器输入MODE33 SET调整启动时的飞出、反转状态。
西屋XWHJ货梯控制系统(默纳克1000一体机)调试指导说明-推荐下载
西屋电梯电气安装调试说明XWHJ系列A2.0 XWHJ货梯电气安装调试说明XWHJ货梯控制器输入、输出指示灯功能说明端口号功能说明端口号功能说明24V主板电源Y0备用COM主板电源&COM（X1—X24）M0COM（Y0）X1平层信号输入（在门区时亮）Y1运行接触器控制输出X2输出接触器检测（停止时亮）M1COM（Y1）X3制动接触器检测（停止时亮）Y2制动接触器控制输出X4制动器检测信号（停止时亮）M2COM（Y2）X5锁梯信号输入（锁梯时亮）Y3自动照明控制X6消防信号输入(消防时亮)M3COM（Y3）X7上限位信号输入（未动作时亮）Y6开门控制输出X8下限位信号输入（未动作时亮）Y7关门控制输出X9上强换信号输入（未动作时亮）Y8另门开门控制输出X10下强换信号输入（未动作时亮）Y9另门关门控制输出X11自动/检修信号（检修时灭）YM1COM（Y6——Y9）X12检修上行信号输入Y10UP（显示）X13检修下行信号输入Y11DW（显示）X14司机信号输入（司机时亮）Y12A（显示）X15直驶信号输入Y13B（显示）X16备用Y14C（显示）X17前门开门到位（只在开到位时灭）Y15D（显示）X18前门关门到位（只在关到位时灭）Y16负号（显示）X19后门开门到位（只在开到位时灭）YM2COM（Y10——Y16）X20后门关门到位（只在关到位时灭）Y17超载灯（显示）X21前门光幕信号（未挡住时亮）Y18蜂鸣器控制X22后门光幕信号（未挡住时亮）Y19X23超载信号输入（超载时亮）Y20备用X24备用Y21备用XCM COM（X25——X27）Y22备用X25安全回路检测YM3COM（Y17——Y22）X26轿门门锁回路检测X27厅门门锁回路检测L1开门按钮L2关门按钮L3备用L4备用L51楼内指令按钮、灯L111楼上召唤按钮、灯L62楼内指令按钮、灯L122楼上召唤按钮、灯L162楼下召唤按钮、灯L73楼内指令按钮、灯L133楼上召唤按钮、灯L173楼下召唤按钮、灯L84楼内指令按钮、灯L144楼上召唤按钮、灯L184楼下召唤按钮、灯西屋电梯电气安装调试说明XWHJ系列A2.0 L95楼内指令按钮、灯L155楼上召唤按钮、灯L195楼下召唤按钮、灯L106楼内指令按钮、灯L206楼下召唤按钮、灯控制器参数设置：电机自学习：为保证控制性能，电梯运行前，需要得到准确的电机参数，异步电机参数可通过静态自学习获得。
电梯调试说明书(中秀)
电梯调试说明书1 参数预设◆ 在控制柜上电之前，请确保准确安全的电气连接和机械安装。
1.1 基本参数表按下急停开关，在检修状态下参照功能码一览表正确输入以下相关参数：1.2 楼层显示设置举例：E1.01设定值为3417，电梯在底层时楼层显示“B 1”；E1.02设定值为1617，电梯在第2层时楼层显示“ 1 ”(16xx表示低位居中)；◆ 点阵楼层显示板还支持以“1x”开头、“A”或“B”结尾的3位字符显示，具体设置方法如下表：设定值6162 6465 6768 7071 7374 7677 7980 8283 8586 8889显示字符10A 11A 12A 13A 14A 15A 16A 17A 18A 19A设定值6163 6466 6769 7072 7375 7678 7981 8284 8587 8890显示字符10B 11B 12B 13B 14B 15B 16B 17B 18B 19B1.3 主板逻辑设置主板P1～P4口输入点的常开/常闭逻辑通过H0.00 和H0.01 来设置，常开时对应位为0，常闭时对应位为1。
H0.00表示P2、P1口的逻辑设定值，以16进制数表示，默认为C0FC：H0.01表示P4、P3口的逻辑设定值，以16进制数表示，默认为C038：当低速梯使用的场合，请把没有安装的强迫减速开关对应点设置为常开属性，否则会影响正常的快车运行。
1.4 轿厢控制板逻辑设置前后门轿厢控制板P1～P16输入点的常开/常闭逻辑通过H1.00和H2.00来设置，常开时对应位为0，常闭时对应位为1。
H1.00表示前门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：H2.00表示后门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：1.5 门布局设置前后门布局/盲层通过H5 组～H7 组来设置，开门有效时对应位为1，无效时为0。
以16进制数表示，默认H5组均为FFFF，H6组均为0000，H7组均为0000。
调试工具使用说明
图4-1 操作面板示意一，调试工具使用说明：Fs-Ni-A/B/C/D/E/F 电梯一体化控制器的调试工具分为两类：操作控制及信息显示面板（以下简称操作面板）和主控制板MCB 上的小键盘（以下简称小键盘）。
1: 操作面板使用说明用户通过操作面板可以对Fs-Ni-A/B/C/D/E/F 电梯一体化控制器进行功能参数修改、工作状态监控和操作面板运行时的控制（起动、停止）等操作。
操作面板外观如图4-1：1）功能指示灯说明：RUN 灯亮时表示Fs-Ni-A/B/C/D/E/F 电梯一体化控制器处于运转状态。
LOCAL/REMOT保留。
FWD/REV电梯上下行指示灯。
灯亮表示电梯下行，灯灭表示电梯上行。
TUNE/TC调谐指示灯，灯亮表示处于调谐状态。
2）数码显示区： 5位LED 显示，可显示运行速度、母线电压等参数。
3）单位指示灯说明：所点亮指示灯所对应的单位既表示数码显示区所显示数值的单位，当两灯同时亮时表示两灯下方中间处的单位值。
Hz频率单位 A 电流单位V 电压单位RPM 转速单位 %百分数4） 操作面板键盘按钮说明： 按键名称 功能 PRG编程键 一级菜单的进入和退出，快捷参数删除 ENTER确认键 逐级进入菜单画面、设定参数确认 ∧递增键 数据或功能码的递增 ∨递减键 数据或功能码的递减 >>移位键 在停机状态和运行状态下，可以循环选择LED 的显示参数；在修改参数时，可以选择参数的修改位 RUN运行键 在键盘操作方式下，用于启动运行 STOP/RESET停止/复位 键盘操作运行状态时，按此键可用于停止运行操作；故障报警状态时，可用来复位操作 QUICK快捷键 进入或退出快捷菜单的一级菜单 MF.K多功选择能键 故障信息的显示与消隐2: 小键盘的功能及使用说明小键盘由3位数码管与3位按键组成，主要负责主控板MCB 控制器的信息显示，以及简单的命令输入。
数据菜单内容按功能组分为F0～F8。
TIC-I调试软件使用说明书V1
TIC-I调试软件使用说明书V1.0简介TIC-I调试软件是一款基于Windows操作系统的电脑应用软件，目前支持TIC-I电梯控制系统的诊断工作，程序初始界面如图1所示。
图1 程序初始界面MC4调试软件主要功能包括：●参数设置：提供了下载参数列表，修改参数值，批量上传参数，将参数列表备份到电脑上等对参数进行查询、修改的功能。
●井道数据：下载学习到的井道数据和保存读到的井道数据以供分析。
●电梯运行状态：实时显示电梯运行中的一些重要参数值，只显示数据不能修改数据。
●输入输出状态：点击按钮获取当前主板的输入输出状态。
●错误记录：显示十五条故障记录。
●井道教入：学习井道数据。
●召唤操作：登记呼梯指令。
●状态显示：实时显示电梯运行中的一些重要参数值，只显示数据不能修改数据。
●时间日期设定：读取和设置主板内的时间。
●读取内存值：读取主板寄存器中的数据。
在接下来的章节中，将逐个叙述各功能的操作方法及注意事项。
1基本操作1.1连接和断开主板按照图2所示示意图连接电脑和主板，物理连接后，点击程序界面右侧的“打开串口”，进行连接，串口打开后，按钮变成灰色。
你也可以通过点击“关闭串口”来断开连接。
连接至电脑连接至主板CVU4转换器图2 物理连接示意图1.2MCU主板程序版本的识别和设置由于目前尚途TIC-I系统使用的MCU主板软件有多个版本且有所差距，因此在调试前必须确认当前连接的主板程序是什么版本。
TIC-I调试软件中提供了自动识别和手动配置两种版本设置的方法。
1.2.1自动识别每次启动TIC-I调试软件，软件都会自动识别一次当前连接的主板的版本，自动识别成功的前提条件是：a)使用TIC-I调试软件的设备上的串口未被占用；b)在启动调试软件前，已经正确完成了与主板的物理连接；c)主板完好且处于正常工作状态。
注：由于干扰等因素，自动识别的结果有可能出现错误。
判断当前调试软件和其所连接的主板是否匹配的方法是：批量获取参数，若参数值中未出现乱码则匹配，否则不匹配。
电梯调试手册20110808
电 梯 调 试 手 册受控文件编号：GY0301-2011重庆伊士顿电梯有限责任公司技术中心伊 士 顿 电 梯 EASTERN ELEVATORS前言电梯调试手册为伊士顿电梯公司电梯调试工程师或担任电梯调试工作的技术人员专用。
本手册介绍了MC2/3000调试设置方法以及公司目前已用变频器（安川L1000、富士LIFT、科比F5、ED5000系统）的调试方法以及安全操作规程。
注意事项★慢车调试：确定电源线路的零线与地线独立！确定接线正确、牢靠！无脚手架安装慢车调试前必须安装缓冲器、限速器、安全钳，同时满足电气开关可靠动作！确保控制柜、轿顶接线箱急停开关、检修开关可靠动作！★快车调试：确定控制柜接线齐全、正确、牢靠，控制端子排无短接线！确定电源线路的零线与地线独立！确保所有厅门门洞封堵，厅门开关门动作灵活，且门联锁动作可靠！确保所有安全回路开关可以可靠动作！★CAN终端电阻检查：确认外呼全部安装完毕且所有外呼板S3端子未短接，在机房测量外召板电缆接插头CAN1，CANL和CANH之间电阻为无穷大。
再将底层外召板S3端子短接，同样在机房测量CAN1接插件的CANL和CANH 电阻值是否为120±3Ω！确认操纵箱CAN电缆连接插好，去掉操纵箱显示板S3端子短接环，在机房测量CAN2接插件CANL和CANH电阻值是否为120±3Ω！确认外呼及操纵箱CAN电缆连接正确后，在确认主板J5插接件插接牢靠，测量J5 CANH和CANL电阻值应为45±3Ω！日期：2011-5-1电梯调试手册第一章 控制主板操作调试1.1 慢车调试前检查 1.1.1 通电前检查：1.1.1.1 确认电源配电箱、控制柜内空气开关及断路器均为断开状态； 1.1.1.2 确认控制柜检修旋钮处于“检修”位置，急停开关处于动作状态；1.1.1.3 检查动力电缆是否一一对应接入，同时检查编码器线接线是否正确（特别注意编码器电源线）。
电梯安装调试说明书
电梯安装调试说明书尊敬的用户：为了确保您正常使用我们提供的电梯设备，并满足相关的安全标准和要求，我们特别为您准备了以下关于电梯安装调试的说明书。
请仔细阅读，并按照指示进行操作。
一、准备工作在进行电梯安装调试之前，您需要做好以下准备工作：1. 确保电梯井道和轿厢的各项尺寸符合设计要求；2. 确保电梯井道、轿厢和机房的通风系统正常运行；3. 准备好电梯安装所需的设备和工具，并保证其正常工作状态；4. 清空井道内的杂物，并确保其干净整洁。
二、安全操作须知在进行电梯安装调试的过程中，为了保证您的安全，请注意以下事项：1. 在操作之前，务必切断电梯电源，确保设备断电并处于安全状态；2. 在安装人员离开井道前，请确保电梯及井道的门已完全关闭并锁好；3. 在调试过程中，应遵守操作规程，严禁私自更改电梯设备参数和功能；4. 如需搬运或调整电梯部件，请使用相应的起重工具，并确保操作人员具备相关的技能和证书。
三、电梯安装调试步骤1. 检查电梯井道和轿厢的尺寸是否符合设计要求，在确认无问题后，安装井道导轨和轿厢导轨；2. 安装电梯悬挂系统和平衡重块，并进行调整，确保其工作正常；3. 安装电梯的门系统，包括井道门和轿厢门，并进行相应的调试；4. 安装电梯驱动系统和控制系统，并进行连线和调试；5. 连接电梯与建筑物的供电系统，并进行相应的测试；6. 调试电梯的各项功能，并确保其正常运行；7. 通过安全评估和验收测试，确保电梯符合国家和行业的相关标准和要求；8. 最后，对电梯进行打扫和清洁，确保其外观整洁美观。
四、常见问题处理在电梯安装调试的过程中，可能会出现一些常见问题，以下是一些建议的处理方法：1. 若电梯出现不正常的噪音或振动，请立即停止使用，并联系我们的售后人员进行维修；2. 若电梯在使用过程中遇到故障，切勿私自修理，应立即与我们联系；3. 在调试过程中，若发现设备的参数和功能需要调整，请联系我们的工程师进行相应的修改；4. 若需要对电梯进行维护保养，请按照我们提供的维护手册进行操作，并定期进行检查和保养。
电梯一体化产品调试说明(默纳克))
• OPR-A
3000的调试工具，小键盘
功能组菜单 号 F 0 F 1 F 2 F 3 F 4 F 5 F 6 F 7
数据菜单内容 楼层及运行方向信息 运行楼层命令输入 故障复位 时间显示 合同号 运行次数显示 保留 楼层自学习命令输入
F 8
测试功能
菜单键 PRG 增值键 UP 设定键 SET
控制系统概述—调试工具，上位机
CN2插件，接轿顶板
超载蜂鸣器
JP1
24+
COM
操纵箱楼层信号按钮 插件，JP1~JP16
JP16
JP17 JP18 JP19 JP20 JP21 JP22 JP23 JP24
JP17开门按钮 JP18关门按钮 JP19开门延时按钮 JP20直达按钮 JP21司机按钮 JP22换向按钮 JP23独立运行按钮 JP24消防员运行按钮
01
02 03 05 07 11
1．5
2．2 3．7 5．5 7．5 11
15
18 22 30 37 45
15
18．5 22 30 37 45
电梯一体化系统构成
基本系统购成
通讯端子 485+|485-||Can+|Can-
CAN
模拟称重输入
门机 光幕 到站 钟控 制 节能 控制
X1 ~X 24 外 部 信 号 输 入 端 子
0
机型确定 380V 机型确定 50.00Hz 1460 rpm 机型确定
★
★ ★ ★ ★ ★ ☆
1.1～75.0kW 0～440V 0.00～655.00A 0.00～99.00Hz 0～3000rpm
0.000～30.000Ω 0～359.9°
F1-07
电梯门机调试说明书
目录1．注意事项 (2)2．端子名称和线号 (2)3．按键名称和基本操作 (2)4．接线图 (3)5．开关门曲线说明 (4)6．基本调试1 (6)7．基本调试2 (6)8．功能参数表 (8)9．监控和故障显示 (11)1、注意事项1．必须由具有专业资格的人员才能对控制器进行调试、维修或检查。
操作前请仔细阅该使用手册。
2．确认输入电源处于完全断开的情况下,才能进行配线作业。
3．不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。
4．将控制器的接线地端子可靠接地，否则有触电危险。
5．通电情况下,不要用手触摸控制端子,否则有触电危险。
6．在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电的危险。
7．防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。
8．主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损坏财物的危险。
2、控制端子第1～7号端子请连接无电压接电信号或开路集电极信号。
信号端电压为＋12VDC ,输入公共端8为负。
3、按键名称和基本操作3、2 按键基本操作以改变参数P05为15为例：按键次序 显示内容注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端5、开关门过程说明5、1 开门过程1、以力矩提升为P05、加减速时间为d28，频率 d15启动,再以加减速时间d29,目标值为d16进入开门起始低速运行。
2、经过时间d47后,开始以加减速时间d30,目标值为d17进入开门高速运行。
高速段频率一般设置为一段即设置参数d17=d19。
3、当门运行到开门变速开关位置时,通过延时d48后,开始以加减速时间d33,目标值为 d20进入开门低速运行。
电梯调试服务器使用方法
服务器使用和参数说明目录第一章调试工具使用说明 (3)第二章故障诊断及对策 (24)第一章调试工具使用说明1.1 服务器外观及按键示意图服务器是一个小型终端设备,电梯调试、状态监控、信号检测都可以通过服务器来实现。
服务器所有的参数设置及状态监控，都在4个子菜单下面：1—SYSTEM 电梯的逻辑控制菜单2—TOOLS 一些其它的工具菜单3—DRIVE 变频驱动菜单4—PASSWD 密码菜单下图是服务器实物图及按键介绍：1.2 ALMCB 菜单系统用服务器按相应的数字（0－9）键可以进入对应的菜单；如果需要往前翻页可以按“GO ON”,如果往后翻页可以按“GO BACK”；如果需要进入某一功能或对参数进行确认按“ENTER”；如果需要更正某一输入错误的数值，请按“CLEAR”键清除。
1.3 按键说明按相应按键(1,2,3,4,5,6...),主系统将允许进入每个服务工具功能.如果只有一个数字可选,也可以按ENTER键进入.“>”表示可以用GOON(前进)或GOBACK(后退)切换菜单，CLEAR跳回上一步。
按清除键返回上一步。
如果要跳回到三大主系统级别(MONITOR, FUNCTION 或SETUP)之一,可以按主层面按键,M, F或S。
1.3.1 快捷键Short Keys快捷键可直接进入某一确定的,经常使用的服务工具功能,免去透过层层菜单而选择的麻烦。
服务工具中的输入,呼叫,安装,RSL和事件等功能被指派到标准快捷键的S4,S5,S6,S7,S8中。
快捷键S9是一个可以任意编程的,用来储存树型结构中任何位置的第六个快捷键,一旦储存了S9(可以通过按S9到达想到的位置)你只可以在M菜单对其进行重新设置。
S9 用S9作为M-1-1-6的快捷键S8 进入呼叫S9 用S9查看命令1.4服务器功能1.4.1 STAUTS功能（M-1-1）下面介绍STAUTS下面的所有功能：CALLS，INPUT，OUTPUT，GROUP，ICSS 和CMD。
NICE整理NEW全系列电气调试说明书
松日SONGRI ELEVATOR电气调试说明书(NICE3000new全系列电梯控制系统)松日电梯有限公司目录第一章调试工具使用说明 (1)1.1调试工具 (1)1.2操作面板使用说明 (1)1.3小键盘的功能及使用说明-6-第二章功能参数表 ................... - 8 -2.1功能参数表说明 (8)2.2功能参数表 (8)第三章系统典型应用及调试 ..... - 21 -3.1电梯调试 (21)第四章故障诊断及对策 ............. - 26 -4.1故障类别说明 (26)4.2故障信息及对策 (26)第五章配套系列产品说明 ......... - 33 -5.1轿顶板（CTB）使用说明-33-5.2指令板（CCB）使用说明-35-5.3楼层显示板（HCB）使用说明-39-图1-1 操作面板示意第一章 调试工具使用说明1.1 NICE3000new 电梯一体化控制器调试工具NICE3000new 电梯一体化控制器的调试工具共有4种：操作控制及信息显示面板（以下简称操作面板）、主控制板MCB 上的小键盘（以下简称小键盘）、NICE3000new 上位机监控软件以及PDA （掌上电脑）监控软件。
本章将针对常用的操作面板、小键盘进行说明。
1.2 操作面板使用说明用户通过操作面板可以对NICE3000new 电梯一体化控制器进行功能参数修改、工作状态监控和操作面板运行时的控制（起动、停止）等操作。
1.2.1 操作面板的外观及各功能区说明 操作面板外观如图1-1： 1、功能指示灯说明： RUN灯亮时表示NICE3000new 电梯一体化控制器处于运转状态。
LOCAL/REMOT 保留。
FWD/REV 电梯上下行指示灯：灯亮表示电梯下行，灯灭表示电梯上行。
TUNE/TC 调谐指示灯，灯亮表示处于调谐状态。
2、数码显示区：5位LED 显示，可显示运行速度、母线电压等参数。
3、单位指示灯说明：所点亮指示灯所对应的单位既表示数码显示区所显示数值的单位，当两灯同时亮时表示两灯下方中间处的单位值。
西屋XWHJ货梯控制系统(默纳克1000一体机)调试指导说明
XWHJ货梯电气安装调试说明电机自学习：为保证控制性能，电梯运行前，需要得到准确的电机参数，异步电机参数可通过静态自学习获得。
异步电机参数自学习步骤：1：首先F0-01设定为0：控制方式选择操作面板控制，2：根据电机铭牌准确设定F1-01,F1-02,F1-03,F1-04,F1-05,3：F1-11选择1（静态），然后按操作面板上‘RUN’键，电机自动运行，控制器自动算出电机的下列参数F1-06(定子电阻)，F1-07(转子电阻)，F1-08(漏感抗)3个参数，并自动计算电机的F1-09(互感抗)，F1-10(空载激磁电流)，结束对电机的自学习。
4：将F0-01重新改为1（距离控制）注：以上步骤出厂时已完成，现场无需调整。
机房检修运行：1：电动机轴端编码器安装紧固，接线正确，2：主回路，检修回路按图纸正确连接，3：控制器参数设置正确（出厂时已设置好），4：确认安全和门锁已接通（KMSF，KMMJ, KMMT继电器已吸合，主控板输入X25,X26,X27点亮）5：将控制柜检修运行开关（SAKJ）拨到检修位置，将轿顶检修开关（SATJ）拨到正常位置。
（轿顶检修未安装时需将24+和JX短接）6：确认主板输入点X11灭，上下限位已安装X7，X8点亮，接触器检测X2,X3点亮。
7：点动检修盒上的下行按钮，观察主控板输入点X13点亮，持续按住下行按钮，确认电梯向下运行。
8：点动检修盒上的上行按钮，观察主控板输入点X12点亮，持续按住上行按钮，确认电梯向上运行。
9：若运行时电机速度不正常或控制器报故障，一般为电机U,V,W相线接反或编码器A,B相接反，正确接线即可排除。
轿顶检修运行：1：随行电缆安装完成，轿顶接线箱按图纸接线完成。
2：将轿顶检修开关（SATJ）拨到检修位置，机房控制柜的检修开关（SAKJ）拨到正常位置。
3：同时按住检修盒上的下行按钮和公共按钮，确认电梯向下运行。
4：同时按住检修盒上的上行按钮和公共按钮，确认电梯向上运行。
调试说明指导书
2.2 上电和检查1. 门机检查和调试（1）检查门机接线与否完善、并且对的，控制柜门机电源开关进线电压与否符合门机规格规定，如符合规定则可合上该开关。
（2）将轿顶检修/自动开关转至检修位置，按照门机阐明书进行门机调试。
（3）检查开、关门动作，及开、关门到位开关动作状况：A．使电梯停在平层位置，将门机设立成自动状态，门处在关闭状态。
B．手持编程器翻至输入状态监视界面，观测开门到位TX0右边应显示“※”，关门到位TX1右边应显示“—”。
C．短接P24和44（或按开门按钮），门机应执行开门动作，开门到位后TX0右边显示“—”，TX1右边应显示“※”。
D．短接P24和46（或按关门按钮），门机应执行关门动作，关门到位后TX0右边显示“※”，TX1右边应显示“—”。
2．光幕检查请按《光幕安装使用阐明书》进行检查，校对。
在输入状态监视界面，观测安全触板TX2，当光幕无阻挡物时TX2右边应显示“※”，当光幕有阻挡物时TX2右边应显示“—”。
3．平层感应器接线检查（1）平层感应器接线应按图对的接线（以YPS作上平层信号，YPX作下平层信号为例）。
（2）平层感应器信号检查：a. 检修下行，在进入平层区域时，平层感应器信号顺序为：先YPS、后YPX。
b. 相应信号输入点LED应当是上平层灯先亮，下平层灯后亮（平层为常开信号）。
4. 限位和极限开关位置检查（1）检修上行，直至上限位开关动作，此时轿厢地坎应高出顶层厅门地坎30～50mm。
（2）检修下行，直至下限位开关动作，此时轿厢地坎应低于底层厅门地坎30～50mm。
（3）将上、下限位开关短接，检修上行，直至上极限开关动作，此时轿厢地坎应高出顶层厅门地坎130mm。
（4）检修下行，直至下极限开关动作，此时轿厢地坎应低于顶层厅门地坎130mm。
（5）调节完后，将短接线取掉，恢复本来接线。
5．终端逼迫减速开关检查和调节（1）终端逼迫减速开关分为上终端逼迫减速开关和下终端逼迫减速开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一键找回口令
3 KONE 解码器
一键解锁菜单限制
中/英文操作提示,故障提示,操作模 2 年内享受此功能任 所有功能无
4 日立 服务器 式列表,电路测量点提示，支持所有 何部分的免费升级 使用时间、
模式
次数限制.将 中/英文操作提示,故障提示,运行时
来可付费增
5 蒂森 诊断仪 间次数设置 安全链显示,机房呼叫, 加功能
3.1 奥的斯服务器.......................................................................................................... 4 3.2 西子解码器.............................................................................................................. 4 3.3 通力解码器.............................................................................................................. 5 3.4 日立服务器.............................................................................................................. 6 3.5 永大服务器.............................................................................................................. 6 3.6 蒂森诊断仪.............................................................................................................. 7 3.7 莫纳克服务器.......................................................................................................... 8 4、系统设置.......................................................................................................................... 9 5、使用帮助.......................................................................................................................... 9 四、充电....................................................................................................................................... 9 五、注意事项 ............................................................................................................................ .11 六、版权及免责声明..............................................................................................................................11 七、产品升级和售后服务 ........................................................................................................... 11 八、联系方式 ............................................................................................................................. 11
下图是ANN监控器工作界面及帮助目录
更多内容可随时按Shift+Enter键，打开实时帮助页面查看提示。
3.5 永大 服务器 此功能适用永大所有无键盘的主板，包括主板操作和 XDR门机服务工具两部分，支持
永大所有操作模式。 永大和日立共用同一条电缆:RJ45-PLC S8，在主菜单中选择永大电梯服务器。 下图是永大功能选择界面和MPU界面：
3.4 日立 服务器 此功能适用于日立所有无键盘的进口梯型, 支持所有监控器功能。帮助目录包括键盘
使用提示、操作模式提示、故障代码提示以及部分常用电路测试点提示。 日立和永大共用同一条电缆：RJ45-PLC S8。因日立主板不能提供操作器电源，故需连
接后打开Xin1的电源开关，在主菜单中选择日立调试器，进入日立操作器模式。
任何部分的免费升 次数限制.将
中/英文操作提示,故障提示,操作模
级
来可付费增
4 日立 服务器 式列表,电路测量点提示，支持所有
加功能
模式
1 OTIS 服务器
支持目前所有使用 TT 的系统
2 XIZI 解码器
一键找回口令
3 KONE 解码器
一键解锁菜单限制
2 年内享受此功能任 所有功能无
中/英文操作提示,故障提示,操作模 何部分的免费升级 使用时间、
模式
MONARCH 服 中/英文界面,标准协议，所有功能可
7
务器
用
3
三．使用方法
1. 开机界面
2. 主菜单
开机界面显示显示约2秒后自动进入主菜单界面。在主菜单内使用UP/DOWN移动选择 项,按Enter进入相应功能。
3. 服务器功能
3.1 OTIS 服务器 适用于OTIS所有具有TT接口的电梯，包括扶梯。同时，本服务器增加了中文参考和提
3.3 KONE 解码器 该功能用于维修中进入通力加锁的菜单。 使用通力&蒂森通讯电缆，连接Xin1与电梯设备。选择通力解码器，并按Enter进入，LCD
显示如下:
此时按下解锁键，即开始解锁，显示如下:
5
几秒钟后解锁完成，解锁完成信息显示.此时即可拔下Xin1服务器，关闭其电源开关， 开始菜单操作。
4 日立 服务器 式列表,电路测量点提示，支持所有
次数限制.将
模式
来可付费增
中/英文操作提示,故障提示,操作模 2 年内享受此功能任 加功能
5 永大 服务器 式列表,电路测量Байду номын сангаас提示，支持所有 何部分免费升级(不
模式
包括解密功能升级)
1 OTIS 服务器
支持目前所有使用 TT 的系统
2 XIZI 解码器
4 日立 服务器 式列表,电路测量点提示，支持所有 所有功能无
模式 使用时间、
中/英文操作提示,故障提示,运行时 2 年内享受此功能任 次数限制.将
5 蒂森 诊断仪 间次数设置 安全链显示,机房呼叫, 何部分免费升级 来可付费增
电路测量点提示 加功能
中/英文操作提示,故障提示,操作模
6 永大 服务器 式列表,电路测量点提示，支持所有
多功能电梯服务工具—Xin1
产品说明书 v.02
4in1 / 5in1 / 6in1 / 7in1
目录
一、产品简介 ............................................................................................................................... 2 二、Xin1 结构 .............................................................................................................................. 2 三、使用方法 ............................................................................................................................... 4
示。
3.2 XIZI 解码器 西子无加密的主板及门机与OTIS操作器兼容。对于加密的主板解码，使用此功能。 连接后，加密的主板会要求输入口令,此时选择XIZI解码器，按ENTER后如下图：
4
按解锁键，并等待解锁完成。完成后记下读出的口令，退回到主菜单，进入OTIS操作 器功能，输入正确口令后即可正常操作。
