施工层基线复核记录

合集下载

6.2.9、施工层基线复核记录

使用说明（使用时删除）：1、该表格主要用途包含不局限于学校、公司企业、事业单位、政府机构，主要针对对象为白领、学生、教师、律师、公务员、医生、工厂办公人员、单位行政人员等。

2、表格应当根据时机用途及需要进行适当的调整，该表格作为使用模板参考使用。

3、表格的行列、文字叙述、表头、表尾均应当根据实际情况进《合同条件》是根据《中华人民共和国合同法》，对双方权利义务作出的约《协议条款》是按《合同条件》的顺序拟定的，主要是为《合同条件》的修改、补充提供一个协议的格式。

双方针对工实际情况，把对《合同条件》的修改、补充和对某些条款不予采用的一致意见按《协议条款》的格式形模板1模板2模板3模板4模板5模板6模板7模板8模板9模板10模板11模板12模板13模板14模板15模板16模板17模板18模板19模板20模板21模板22模板23模板24模板25模板26模板27模板28模板29模板30模板31模板32模板33模板34模板35模板36模板37模板38模板39模板40模板41模板42模板1模板2模板3模板4模板5模板6模板7模板8模板9模板10模板11模板12模板13模板14模板15模板16模板17模板18模板19模板20模板21模板22模板23模板24模板25模板26模板27模板28模板29模板30模板31模板32模板33模板34模板35模板36模板37模板38模板39模板40模板41模板42模板1模板2模板3模板4模板5模板6模板7模板8模板9模板10模板11模板12模板13模板14模板15模板16模板17模板18模板19模板20模板21模板22模板23模板24模板25模板26模板27模板28模板29模板30模板31模板32模板33模板34模板35模板36模板37模板38模板39模板40模板41模板42模板1模板2模板3模板4模板5模板6模板7模板8模板9模板10模板11模板12模板13模板14模板15模板16模板17模板18模板19模板20模板21模板22模板23模板24模板25模板26模板27模板28模板29模板30模板31模板32模板33模板34模板35模板36模板37模板38模板39模板40模板41模板42模板1模板2模板3模板4模板5模板6模板7模板8模板9模板10模板11模板12模板13模板14模板15模板16模板17模板18模板19模板20模板21模板22模板23模板24模板25模板26模板27模板28模板29模板30模板31模板32模板33模板34模板35模板36模板37模板38模板39模板40模板41模板42。

基础复核记录

施测人：复核人：监理工程师：
建筑物中线、水平、标高、垂直偏差复核记录
工程名称：正新内胎厂三期门卫及办公楼
施工单位
遵义建工(集团)有限公司
标高
（层次）
地基与基础
日期
2007年7月15日
施工员
复
核
成
果
简
图
及说Leabharlann 明说明：1、根据厦门市测量队引测的控制点和厦门正新内胎厂三期门卫及办公楼地基及基础图进行本工程独立基础的轴线、标高及截面尺寸进行复核。
2、对基础轴线进行复核，轴线最大偏差为5mm。
3、对基础标高进行复核，最大偏差为+6mm。
4、对基础截面尺寸进行复核，最大偏差为+4mm。
5、对基础轴线、标高、截面尺寸的全面复核结果表明，其偏差在验收规范的规定的允许偏差范围内。
6、附正新内胎厂三期门卫及办公楼轴线复核成果图。
7、测量仪器为DS3水准仪一台，DJ2经纬仪一台，50m钢卷尺和5m钢卷尺各一把（仪器和卷尺皆已检测）。

施工层基线复核记录与报审资料

施工层基线复核记录与报审资料一、依据1、工程测量规范《GB 500026-2007）2、建筑工程施工测量规程《DBJ 01-21-20053、高层建筑混凝土结构技术规程《JGJ3-2010》二、适用用于基础层施工放线和主体各施工层放线复核。

三、填写要求1、施工基线复核是指根据设计施工图对现场轴线竖向控制线，各结构层墙柱轴线、墙柱边线、门窗位置线、楼层水平控制线（楼层+1.00mm）进行复测，以保证建筑物位置，轴线、标高的正确。

2、桩基础工程、地基基础工程及主体结构工程在轴线定位后均应进行基线复核，不得后补。

四、施工实施要求1、基础施工放线：建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理只要是旁站和验证），最后放出所有建筑的轴线的定位桩（根据建物大小也可依轴线间距放线），所有轴线定位桩是根据规划部门的定位桩（至少四个）及建筑物底层施工平面图进行放线，放线工具为经纬仪。

2、主体施工放线：基础工程施工出正负零后，紧接着就是主体一层、二层一直到封顶的施工及放线作业。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等。

五、允许偏差六、填写示例复测示意图：画简图，表示复测后平面位置、标高、轴线间隔距离尺寸、轴线编号及轴线偏差，在平面图右上角空白处画个方位图表示建筑物的朝向。

复测结果：用简洁文字表述复测的误差。

验收用表（主要就是在桩基础工程、地下结构的承台地梁、基础柱和各楼层柱子放线时要进行此资料填写）1.工程报验申请表2.施工层基线复核记录GD-C4-629。

施工层基线复核记录1

施工层基线复核记录
GD-C4-629 0 0 1
单位(子单位)工程名称
广州文化馆施工总承包及施工总承包管理与配合服务工程(广州市文化馆公共文化中心工程)
施工单位广州市房屋开发建设有限公司
工程部位公共文化中心桩基础
测量仪器名称及编号
南方全站仪（N75-36212L)
引上轴线控制点 301:23767.181，43948.208；302:23766.484，44116.15；303:23706.339，44226.985
专业工长
施工单位专业质检员
测量人
引测水准控制点
控制点1:23767.181，43948.208；控制点2:23766.484，44116.15；控制点3:23706.339， 44226.985
复
测
示
详见附图
意
பைடு நூலகம்
图
经复核，符合设计图纸尺寸及规范规定的要求，误差均在规范规定的范围内。
复测结果
监理（建设）单位
专业监理工程师（建设单位项目专业技术负责人）:

施工层基线复核记录

单位（子单位）工程名称施工单位工程部位
引上轴线控制点引测水准控制点
施工层基线复核记录
GD-C4-629 0 0 1
技术业务用房（代号220）
广州市房屋开发建设有限公司
施工层基线复核记录
测量仪器名称及编号
JZ1、JZ2
经纬仪JGJ2 水准仪NA724
JZ1、JZ2
复测示意图
准点引测经过：规划基准点为JZ1（X=×××；Y=×××；Z=×××），JZ2（X=×××；Y=×××；Z=×××）通过全站仪采用后方交会测量定位建筑物外线四个交点，用直尺和全站仪校核四个点位之间距离和角度后，引测
钉圆钉并划线的方式标定出轴线位置，并浇筑混凝土保护。
复测由JZ1、JZ2引测GB1（绝对标高=××）、BG2（绝对标高=××）并行性闭合复核，闭合差为1.2mm，BG1、结 BG2并定于埋设好的混凝土桩上，用红油漆三角标注。果
监理（建设）单位
专业监理工程师 (建设单位项目专业技术负责人)：
专业工长
施工单位专业质检员
测量人

施工层基线复核记录

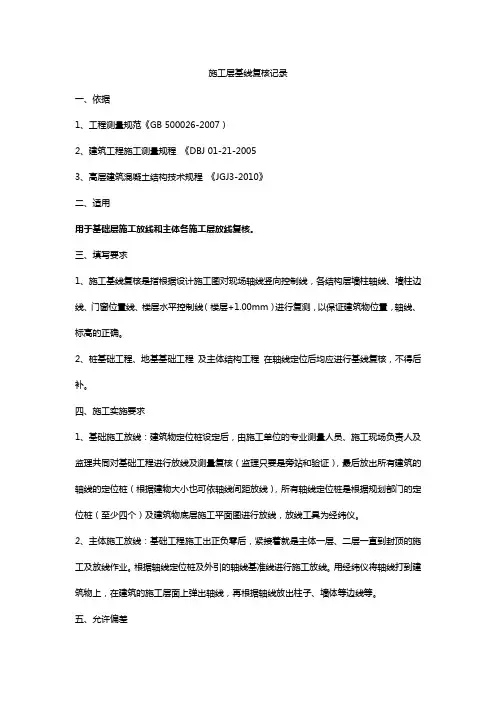

施工层基线复核记录
一、依据
1、工程测量规范《GB 500026-2007）
2、建筑工程施工测量规程《DBJ 01-21-2005
3、高层建筑混凝土结构技术规程《JGJ3-2010》
二、适用
用于基础层施工放线和主体各施工层放线复核。

三、填写要求
1、施工基线复核是指根据设计施工图对现场轴线竖向控制线，各结构层墙柱轴线、墙柱边线、门窗位置线、楼层水平控制线（楼层+1.00mm）进行复测，以保证建筑物位置，轴线、标高的正确。

2、桩基础工程、地基基础工程及主体结构工程在轴线定位后均应进行基线复核，不得后补。

四、施工实施要求
1、基础施工放线：建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理只要是旁站和验证），最后放出所有建筑的轴线的定位桩（根据建物大小也可依轴线间距放线），所有轴线定位桩是根据规划部门的定位桩（至少四个）及建筑物底层施工平面图进行放线，放线工具为经纬仪。

2、主体施工放线：基础工程施工出正负零后，紧接着就是主体一层、二层一直到封顶的施工及放线作业。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等。

五、允许偏差
六、填写示例
复测示意图：画简图，表示复测后平面位置、标高、轴线间隔距离尺寸、轴线编号及轴线偏差，在平面图右上角空白处画个方位图表示建筑物的朝向。

复测结果：用简洁文字表述复测的误差。

施工技术复核记录

3
砂回填：砂垫层配比正确，级酿良好，分层铺
实每层虚铺厚度不大与250mm平振密实，上
表面凭证呢个密实，符合设计及施工要求，可
进行下道工序。
4
C15混凝土：模板为钢模，支设牢固，标高正
确，表面隔离涂刷均匀，拼缝严密，尺寸正确，
符合设计及施工规范规定。
5
基础C15混凝土：原材料试验合格，配比正确，
表面平整密实，几何尺寸符合设计要求，养护
技术复核记录
C1—8
序号
日期
复核内容
复核人
1
测量放线，土方开挖，基地上土质为粘质粉土
底标高误差符合要求基底无抚懂基地平整，土
质均匀，符合设计要求及施工规范，可进行下
道工序。
2
甲方、施工方、设计、质监站、监勘察各方验
收基槽提出整改意见，承载力符合设计要求基
底清平，验收合格设计要求及施工规范规定，
可进行下道工序。
8
基础墙原材料试验合格，水泥为PC-325水泥，
砖为MU0页岩砖，M5水泥砂浆砌筑，砂浆配
合比正确，墙体表面平整，几何尺寸标高轴线
正确工序。
9
一层、Z、L、XB钢筋模板，钢筋油出厂合格
证，试验合格，绑扎牢固。模板：有木模板，
钢模，具有足够的强度，支架稳定，尺寸标高
16
复核屋面构造柱及压顶砼浇筑：砼所用原材料
符合规范要求且砼现浇结构外光内实，无蜂
窝、麻面、孔洞等现象。符合图纸设计及施工
规范要求。
17
复核内外粉刷：墙面垂直度、平整度、阴阳角
方正等均符合设计及施工规范要求。
18
复核门窗安装：门窗安装的用料符合设计要
求，洞口尺寸、垂直度、平整度等均符合设计

施工层基线复核记录

复
测
测量放线器具经检验合格，工程基线经复核，最大偏差为2mm，最大偏差值在允许范围内，符合规范
结和设计要求，评定合格。
果
监理（建设）单位
专业监理工程师 (建设单位项目专业技术负责人)：
专业工长
施工单位专Байду номын сангаас质检员
测量人
施工层基线复核记录
GD-C4-629
单位（子单位）工程名称四会美的公园大观项目（3#~9#楼及地下室、2#、3#、4#商铺、2#配电房及垃圾站）
施工单位工程部位引上轴线控制点
广东省电白建筑集团有限公司
2#商铺（2-1轴~2-14轴×2-A轴~2-C轴）基测量仪器名称
础
及编号
引测水准控制点
复测示意图

施工层基线复核记录

1
复测示意图
准点引测经过：
规划基准点为JZ1（X=×××；Y=×××；Z=×××），JZ2（X=×××；Y=×××；Z=×××）通过全站仪采用后方交会测量定位建筑物外边线四个交点，用直尺和全站仪校核四个点位之间距离和角度后，引测钉圆钉并划线的方式标定出轴线位置，并浇筑混凝土保护。

复测结果
由JZ1、JZ2引测GB1（绝对标高=××）、BG2（绝对标高=××）并行性闭合复核，闭合差为1.2mm，BG1、BG2并定于埋设好的混凝土桩上，用红油漆三角标注。

专业监理工程师
(建设单位项目专业技术负责人)：
引测水准控制点
JZ1、JZ2
监理（建设）单位
施工单位专业工长
专业质检员
测量人
工程部位施工层基线复核记录
测量仪器名称
及编号
经纬仪JGJ2 水准仪NA724
引上轴线控制点JZ1、JZ2施工层基线复核记录
GD-C4-629单位（子单位）工程名称
技术业务用房（代号220）施工单位广州市房屋开发建设有限公司。

施工工艺复核记录

施工工艺复核记录
1. 项目背景
在施工过程中，为了确保工艺安全性和施工质量，需要对施工
工艺进行复核记录。

本文档记录了对施工工艺的复核情况。

2. 复核目的
通过对施工工艺的复核，确保施工过程中的安全性和质量控制。

3. 复核内容
3.1 工艺流程
* 确定施工过程中的流程和操作方法。

* 对施工工艺流程进行验证和审查。

3.2 施工设备和材料
* 检查施工设备和材料是否符合相关规范和标准。

* 验证施工设备和材料的合格证明和检测报告。

3.3 安全措施
* 确认施工过程中的安全措施和防护措施是否得当。

* 检查施工现场的安全设施和消防设备是否齐全有效。

5. 结论
通过施工工艺的复核，可以确认施工过程中的安全性和质量控制。

复核记录中的所有项目均符合要求，并且得到相关人员的认可。

6. 复核建议
建议在施工过程中持续对工艺流程、施工设备和材料以及安全
措施进行复核，确保施工质量和工艺安全的持续控制。

7. 复核人员
* 张三：负责工艺流程复核。

* 李四：负责施工设备和材料复核。

* 王五：负责安全措施复核。

以上为施工工艺复核记录，供参考。
