示波管原理的动画演示
大学物理实验示波器的原理与使用 ppt课件
2020/4/5
郑州工业应用技术学院大学物理实验中心
大学物理实验---示波器的原理与使用
二、实验原理 1.示波器的基本结构: （1）示波管（CRT）（2）放大 与衰减系统（3）扫描同步系统（4）电源系统四个部分
2020/4/5
郑州工业应用技术学院大学物理实验中心
大学物理实验---示波器的原理与使用
二、实验原理
2. 示波器显示波形的原理
如果只在水平偏转板X上加 上扫描电压，而竖直偏转板Y上不 加电压，电子束在水平方向上来 回运动而形成一条水平亮线，如 果只在竖直偏转板Y上加上交变电 压，而X偏转板上不加偏压，电子 束在竖直方向上动而形成一条亮 线。
2020/4/5
郑州工业应用技术学院大学物理实验中心
G：控制栅二极、实验原A理1：第一阳极 A2：第二阳极 （1）示波管（CRT）
K：阴极
Y：竖直偏转板
X：水平 U 偏转板
Y
F：灯丝
G：对应亮度旋钮
2020/4/5
荧光屏
Y Uy
G A1 A2共同完成聚焦
郑州工业应用技术学院大学物理实验中心
大学物理实验---示波器的原理与使用
二、实验原理
（2）放大和衰减系统 为了适应被测信号幅值的范围（从最小幅值到最大 幅值），对小信号进行放大，对大信号进行衰减，用于 对不同大小的输入信号进行适当的缩放，使其幅度适合 于观测。
2020/4/5
郑州工业应用技术学院大学物理实验中心
大学物理实验---示波器的原理与使用
二、实验原理
4. 利用李萨如图测正弦电压的频率基本原理 如果给示波器的X轴和Y轴都输入正弦电压，当这 两个正弦电压的频率相等或成简单的整数比时，则屏 上将呈现特殊形状的图形，这种图形称为李萨如（法 国数学家）图形。
示波管的使用原理
示波管的使用原理示波管是用于观察和测量电信号波形的一种仪器。
它通过显示电压随时间变化的波形，可以帮助电子工程师或电路设计者进行信号分析、故障排除和波形显示等工作。
示波管的使用原理涉及到电子束发射、偏转和显示等多个方面，下面将详细介绍。
示波管的基本构成由电子枪、偏转系统和荧光屏等组成。
电子枪是示波管的核心部件，它负责发射并聚焦电子束，产生亮点在荧光屏上显示出信号波形。
电子枪一般由阴极、加热丝和聚焦系统组成。
阴极是电子束的发射源，当加热丝加热到一定温度时，阴极会释放出电子。
电子经过聚焦系统的聚焦电极，使电子束变得更加集中和稳定，以便能够更准确地照射到荧光屏的特定位置。
示波管的偏转系统负责控制电子束的水平和垂直偏转，使其能够在荧光屏上绘制出符合输入信号变化的波形。
偏转系统一般由水平偏转和垂直偏转两部分组成。
水平偏转系统控制电子束在水平方向上的偏转，它一般由水平除去偏转板和水平扫描发生器组成。
垂直偏转系统控制电子束在垂直方向上的偏转，它一般由垂直偏转板和垂直扫描发生器组成。
水平和垂直偏转系统通过扫描发生器产生并控制扫描电压，使电子束能够在荧光屏上画出符合输入信号的波形。
示波管的显示部分是荧光屏，它能够发出荧光光线来显示电子束的位置。
荧光屏一般由荧光物质覆盖在玻璃内部，当电子束照射到荧光屏上时，荧光物质会被电子束激发，发出可见光。
荧光屏上有不同的荧光物质涂层，可以发出不同颜色的光线，例如绿色、蓝色或白色等。
荧光屏上还有标尺和刻度线，用于读取波形的幅度和时间。
示波管的使用原理是基于电子束在电场和磁场的作用下产生偏转，从而绘制出输入信号的波形。
当电子束经过偏转系统时，根据控制信号的变化，电子束的位置会发生偏转。
水平和垂直偏转系统分别控制电子束在水平和垂直方向上的偏转，使电子束能够在荧光屏上画出连续的线条。
当输入信号的电压变化时，扫描发生器会产生相应的水平和垂直扫描电压，使电子束在荧光屏上的位置随输入信号的变化而变化，从而绘制出输入信号的波形。

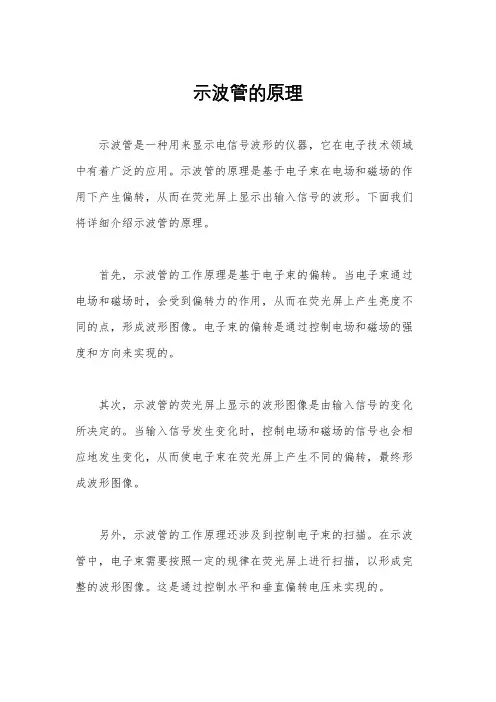

示波管的原理
示波管的原理
示波管是一种用来显示电信号波形的仪器，它在电子技术领域中有着广泛的应用。
示波管的原理是基于电子束在电场和磁场的作用下产生偏转，从而在荧光屏上显示出输入信号的波形。
下面我们将详细介绍示波管的原理。
首先，示波管的工作原理是基于电子束的偏转。
当电子束通过电场和磁场时，会受到偏转力的作用，从而在荧光屏上产生亮度不同的点，形成波形图像。
电子束的偏转是通过控制电场和磁场的强度和方向来实现的。
其次，示波管的荧光屏上显示的波形图像是由输入信号的变化所决定的。
当输入信号发生变化时，控制电场和磁场的信号也会相应地发生变化，从而使电子束在荧光屏上产生不同的偏转，最终形成波形图像。
另外，示波管的工作原理还涉及到控制电子束的扫描。
在示波管中，电子束需要按照一定的规律在荧光屏上进行扫描，以形成完整的波形图像。
这是通过控制水平和垂直偏转电压来实现的。
最后，示波管的原理还包括了荧光屏的工作原理。
荧光屏是由
荧光物质涂覆在玻璃表面上制成的，当电子束击中荧光屏时，荧光
物质会发出可见光，从而形成波形图像。
综上所述，示波管的原理是基于电子束的偏转和荧光屏的显示，通过控制电场和磁场的作用，以及控制电子束的扫描，最终实现输
入信号波形的显示。
这种原理使示波管成为了电子技术领域中不可
或缺的仪器，广泛应用于电子设备的调试和测试中。
示波器的原理及使用
内触发方式时，触发信号由被测信号产生，满足同步要求
外触发方式时，触发信号由外部输入信号产生
电源（略）
精选完整ppt课件
8
2、示波原理 （扫描和同步）
沙斗实验
精选完整ppt课件
9
扫描原理
只在竖直偏转板上 加正弦电压的情形
只在水平偏 转板上加一 锯齿波电压 的情形
示波器显示正弦波原理图
精选完整ppt课件
触发极性（SLOPE）
自动
垂直方式（MODE） CH1
扫描速率（SEC/DIV） 0.5ms
电压衰减 （VOLTS/DIV）
微调（VIRIABLE）
0.1V(X) 顺时针旋足
触发源 （TRIGGER SOURCE）
触发耦合方式 （COUPL ING）
注意：测量时对控件进行精选适完当整pp的t课件调节
触发极性选择： 选择上升或下降 沿触发扫描
选择触发信号 耦合方式： AC/DC TV
接精地选完整ppt课件 外触发输入
20
30：CH1输出
31：电源插座
32：电源设置
33：保险丝精座选完整ppt课件
21
4、函数信号发生器简介
本实验所用函数信号发生器可以输出频率在0.2Hz-2MHz
的正弦波、三角波、方波信号。 面板主要控制件的作用：
器、记忆示波器等，已成为科学研究、实验教学、医药卫生、
电工电子和仪器仪表等各个研究领域和行业最常用的仪器。
精选完整ppt课件
2
一、实验目的
1、了解通用双通道示波器的结构和工作原理，熟悉 示波器面板控制件的作用和使用方法
2、掌握用示波器观察波形、测量电压和频率的方法 3、掌握观察李萨如图形的方法，并能测量未知信号的
物理3-1示波管的工作原理
模拟示波器
数字示波器
谢
示波器显示的图像 2
Uy
y
O
t
Ux
O
O
t
在XX、YY之间加恒定电压； 图像：在荧光屏的Ⅰ至Ⅳ象限上出现一个亮斑；
y Uy x Ux
x
示波器显示的图像 3
y
x Ux
O A B C t1 D E F t2
O
x
只在X1X2间加锯齿形扫描电压 图像：在x轴上从一侧到另一侧的水平扫描图像；
若频率较大，由于荧光屏的残光效应和视觉暂留，会看到一条水平亮线；
若频率较小，会观察到一个一个亮点向右移动，显示扫描过程。
示波器显示的图像 4
O A B C t1 D E F t2
O
x
示波器显示的图像 5
y
B
CA
O t1
O t2
x
DF
E
示波器显示的图像 6
y y Uy
B C
A
O
t1
t2
O
x
D
F
E
x Ux
示波器显示的图像 7
y
x
在X1X2间扫描电压的周期是Y1Y2间信号电压周期的整数倍时， 示波器显示信号电压的整数个周期图像。
示波管的工作原理
示波器
示波器是一种用来观察电信号随时间变化的电子仪器 核心部件是示波管：
由电子枪、偏转电极和荧光屏组成，管内抽成真空
自制示波管
示波器显示的图像 1
Uy
y
y Uy
O
t
O
x
只在YY之间加恒定电压； 图像：在荧光屏的y轴上出现一个亮斑；
电子枪发出的每一个电子在YY间的恒定电压偏转下，电子束沿y方向偏移。
示波管原理
示波管的工作原理：
实验室里的示波管与上面阴极射线管的原理是一样的，只不过
多了一对水平偏转电极如图所示，使用时将要观察的信号电压 加在偏转电极_Y_2_、__Y_1_上，扫描电压(一般是由仪器自身产生的 锯齿形电压)加在__X_2_、__X_1上，这时在荧光屏上就会显示出加在 _Y_2_、__Y_1_上的电压随时间变化的图形．
Uy
O如何在屏上如实显示Uy的波型?
下面来看Ux是如何实现这种功能的
Ux
O
t
x = K xU x
X坐标均匀改变,即电子束在水平方向匀速移动
UX2X1
正
正
负
负
UY2Y1
正
负
正
负
象限 一
四
二
三
Y2
X1
X2
Y1
示波管的工作原理
阴极射线管的构造：
电子在阴极射线管中的运动可分为三个阶段． (1)电子在阴、阳极间的电场中做___加__速___运__动____． (2)电子在偏转电极间的匀强电场中做_匀__加__速___曲__线____运动，类 似于重力场中的__平__抛__运__动______． (3)电子飞出平行金属板后做__匀__速__直__线______运动．
UX1X2>0且为定值，电子束将沿x轴负方向发生偏转； UX1X2<0且为定值，电子束将沿x轴正方向发生偏转。
Y2
X1
X2
Y1
(4)若在偏转电极X1、X2和Y1、Y2上均加了一定的电压，则亮斑 既偏离y轴、又偏离x轴。
UX2X1
正
正
负
负
UY2Y1
正
负
正
负
象限 一
四
示波管工作原理(教学)
05
示波管的应用
信号发生器
信号发生器是用来产生测试所需的信号的设备，如正弦波、方波 、三角波等。示波管可以作为信号发生器的一部分，通过调节其 工作参数，可以输出不同频率、幅度和相位的信号。
在选择示波器时，需要根据所要测量的信号幅度来选择合适的分辨率。如果示波器 的分辨率不够，会导致信号无法准确测量或者无法完全显示。
灵敏度
灵敏度是指示波器能够测量的最小信号幅度。灵敏度越高，示波器能够 测量的最小信号幅度就越小。
示波器的灵敏度通常以mV/div（毫伏每格）或V/div（伏特每格）为单 位。常见的有2mV/div、5mV/div、10mV/div等。
示波管内部电子元件对湿度敏感，潮 湿环境可能导致设备损坏。
示波管工作温度不宜过高，长时间在 高温环境中使用可能影响其寿命。
避免强烈震动
强烈震动可能会影响示波管的性能， 甚至导致内部元件移位或损坏。
清洁和保养
定期清洁
使用干燥的软布轻轻擦拭 示波管表面，避免使用含 有化学物质的清洁剂。
保持干燥
使用后及时盖上防尘罩， 避免潮湿和灰尘进入示波 管内部。
示波管工作原理(教学)
目
CONTENCT
录
• 引言 • 示波管的结构 • 示波管的工作原理 • 示波管的特性 • 示波管的应用 • 示波管的维护和保养
01
引言
目的和背景
02
01
03
了解示波管在电子测量和调试中的重要应用 掌握示波管的基本工作原理和操作方法 为后续深入学习示波管相关知识和应用奠定基础
垂直偏转
示波管的原理
§1.9(3)示波管的原理【自主学习】1．示波管构造（参看教材35页下）示波管是示波器的核心部件，如图所示，外部是一个抽成真空的玻璃壳，内部主要由电子枪（由发射电子的灯丝、加速电极组成）、偏转电极（由偏转电极XX′和偏转电极YY'组成)和荧光屏组成.注意：示波器可用来观察电信号随时间变化的情况.2．示波管的工作原理电子枪通电后发射电子，电子在加速电场中加速，然后进入偏转电场，偏转电极一般有相互垂直的两组，一组控制水平偏转，一组控制竖直偏转，电子经过偏转电场后到达荧光屏上使荧光粉发光.(1)偏转电极不加电压：从电子枪射出的电子将沿直线运动，射到荧光屏的中心点形成一个亮斑．(2)在XX′(或YY′)加电压：若所加电压稳定，则电子被加速，偏转后射到XX′(或YY′)所在直线上某一点，形成一个亮斑(不在中心)，如下图所示．（3）示波管实际工作时，竖直偏转板和水平偏转板都加上电压，一般地，加在竖直偏转板上的电压是要研究的信号电压，加在水平偏转板上的电压是扫描电压，若两者周期相同，在荧光屏上就会显示出信号电压随时间变化的波形图．（教材36页下）【典例探究】1、如果仅在YY'之间加不变的电压，使Y板电势比Y' 高(有时说Y正，Y'负)，电子束将受到指向__________板的电场力，在荧光屏的__________轴上将出现____________________。
2、如果仅在X X '之间加不变的电压，使X板的电势比X' 高（X正，X'负），电子束将受到指向__________板的电场力，在荧光屏的_________轴上将出现____________________ 。
3、如果仅在YY'之间加如图2甲所示的电压，在荧光屏上的__________ 轴上将出现____________________ 。
4、如果在YY'之间加图2甲所示的电压，而在XX'之间加不变的电压(X正、X'负)，在荧光屏上将会出现____________________ 。
示波管原理的动画演示课件
聚焦与偏转
展示电子在示波管的聚焦系统和 偏转系统中的运动轨迹，以及如
何控制电子束的形状和方向。
荧光屏上显示波形
电子束在荧光屏上撞击并激发荧 光物质，形成可见的波形图像。
直观理解示波管原理
信号输入与波形显示
通过动画展示如何将输入信号加到示波管的垂直偏转系统，使电 子束在荧光屏上显示出对应的波形。
扫描与同步
解释扫描电路的工作原理，以及如何通过控制电子束在水平方向的 偏转实现波形在荧光屏上的展开显示。
动态刷新与存储
展示现代示波器中使用的技术，如数字信号处理和波形存储，以提 高波形显示的稳定性和精确度。
提高学习效率和兴趣
生动形象的学习方式
01
通过动画演示，将抽象的示波管原理以直观、生动的方式呈现
电子枪通常由阴极、控制极和加速极 组成，通过加热阴极使得电子逸出， 然后通过加速极给予电子束能量，使 其加速射向偏转系统。
偏转系统
偏转系统是示波管中用于控制 电子束方向的装置，通常由水 平和垂直两个线圈组成。
当电子束通过偏转系统时，线 圈中产生的磁场会对电子束产 生洛伦兹力，使电子束发生偏转。
通过改变磁场强度或方向，可 以控制电子束在荧光屏上的位 置，以形成图像。
02
03
定义
示波管是一种将电信号转 换为可见图像的电子器件。
工作原理
通过电子枪发射电子，经 过聚焦和加速后撞击到荧 光屏上，产生可见的波形 图像。
主要组成
包括电子枪、聚焦系统、 偏转系统和荧光屏等部分。
02示波管工作原理来自电子枪电子枪是示波管的核心部分，它负责 发射电子束。
控制极用于调节电子束的强度，以满 足不同的显示需求。
材质与贴图
为模型添加逼真的材质和贴图，以呈现示波管的真实外观和 质感。
第一章 5 课时2 示波管原理 带电粒子在电场中的加速和偏转
课时2示波管原理带电粒子在电场中的加速和偏转[学习目标] 1.知道示波管的主要构造和工作原理.2.了解带电粒子在电场中只受电场力作用时的两种典型运动．1．示波管原理(1)示波管(阴极射线管)的构造(如图1所示)．图1(2)电子在阴极射线管中运动的三个阶段①加速：电子在阴极和阳极之间形成的电场中受电场力，电场力做正功，其动能增大，阳极和阴极间电压越高，电子穿过阳极小孔时获得的速度越大．②偏转：电子在水平平行金属板间的匀强电场中所受电场力方向与水平初速度垂直，因此电子在水平方向做匀速直线运动，在竖直方向做初速度为零的匀加速运动．偏转电极所加电压越大，电子飞出电场时的偏转角度就越大．③匀速直线运动：电子射出电场后，不再受电场力作用，保持偏转角度不变，做匀速直线运动，直到打在荧光屏上，显示出荧光亮点．2．实验观察：带电粒子在电场中的偏转(1)实验室里的示波管的构造如图2所示，示波管中有水平和竖直两个方向上的两对偏转电极．图2(2)工作原理①若在两对偏转电极上所加电压为零，则电子束将打在O点产生亮斑．②若只在偏转电极Y1、Y2上加一稳定电压，则电子束将沿y方向发生偏转．③若只在偏转电极X1、X2上加一稳定电压，则电子束将沿x方向发生偏转．④若在偏转电极X1、X2和Y1、Y2上均加了一定的电压，则亮斑既偏离y轴又偏离x轴．⑤若加在X1、X2上的电压随时间按图3甲所示的规律周期性地变化，在Y1、Y2上的电压随时间以正弦函数变化，则示波器显示的图形如图乙所示．图3(1)带电粒子(不计重力)在电场中由静止释放时，一定做匀加速直线运动．(×)(2)对带电粒子在电场中的运动，从受力的角度来看，遵循牛顿运动定律；从做功的角度来看，遵循能量守恒定律．(√)(3)动能定理能分析匀强电场中的直线运动问题，不能分析非匀强电场中的直线运动问题．(×)(4)带电粒子在匀强电场中偏转时，加速度不变，粒子的运动是匀变速曲线运动．(√)(5)示波管电子枪的作用是产生高速飞行的电子束，偏转电极的作用是使电子束偏转，打在荧光屏不同位置．(√)(6)若只在示波管Y1、Y2上加电压，且UY1Y2>0，则电子向Y2方向偏转．(×)一、示波管的原理1．示波管主要由电子枪(由发射电子的灯丝、加速电极组成)、偏转电极(由一对X偏转电极和一对Y偏转电极组成)和荧光屏组成．2．扫描电压：XX′偏转电极接入的是由仪器自身产生的锯齿形电压．3．示波管工作原理：被加热的灯丝发射出热电子，电子经加速电场加速后，以很大的速度进入偏转电场，如果在Y偏转电极上加一个信号电压，在X偏转电极上加一扫描电压，在荧光屏上就会出现按Y偏转电压规律变化的可视图像．例1(多选)示波管的构造如图4所示．如果在荧光屏上P点出现亮斑，那么示波管中的()图4A ．极板X 应带正电B ．极板X ′应带正电C ．极板Y 应带正电D ．极板Y ′应带正电答案 AC解析 根据亮斑的位置，电子偏向XY 区间，说明电子受到电场力作用发生了偏转，因此极板X 、极板Y 均应带正电． 二、带电粒子的加速如图5所示，平行金属板间的距离为d ，电势差为U .一质量为m 、带电荷量为q 的α粒子，在电场力的作用下由静止开始从正极板A 向负极板B 运动．图5(1)比较α粒子所受电场力和重力的大小，说明重力能否忽略不计(α粒子质量是质子质量的4倍，即m ＝4×1.67×10－27kg ，电荷量是质子的2倍)．(2)α粒子的加速度是多大(结果用字母表示)？在电场中做何种运动？(3)计算粒子到达负极板时的速度大小．(结果用字母表示，尝试用不同的方法求解) (4)若上述电场是非匀强电场，粒子经过电压为U 的电场加速，(3)中方法与结果是否成立？为什么？答案 (1)α粒子所受电场力大、重力小；因重力远小于电场力，故可以忽略重力． (2)α粒子的加速度为a ＝qUmd .在电场中做初速度为零的匀加速直线运动．(3)方法1 利用动能定理求解． 由动能定理可知qU ＝12m v 2v ＝2qUm. 方法2 利用牛顿运动定律结合运动学公式求解． 设粒子到达负极板时所用时间为t ，则d ＝12at 2 v ＝at a ＝qU md 联立解得v ＝2qUm. (4)方法1成立．因为动能定理对任意电场都适用； 方法2不成立．因为粒子的运动不是匀变速直线运动．1．带电粒子的分类及受力特点(1)电子、质子、α粒子、离子等基本粒子，一般都不考虑重力．(2)质量较大的微粒：带电小球、带电油滴、带电颗粒等，除有说明或有明确的暗示外，处理问题时一般都不能忽略重力．2．分析带电粒子在电场力作用下做匀变速运动的两种方法 (1)利用牛顿第二定律F ＝ma 和运动学公式，只适用于匀强电场． (2)利用动能定理：qU ＝12m v 2－12m v 02，适用于任意电场．例2 如图6所示，在A 板附近有一电子由静止开始向B 板运动，则关于电子到达B 板时的速率，下列解释正确的是( )图6A ．两板间距离越大，加速的时间越长，则获得的速率越大B ．两板间距离越小，加速的时间就越长，则获得的速率越大C ．获得的速率大小与两板间的距离无关，仅与加速电压U 有关D ．两板间距离越小，加速的时间越短，则获得的速率越小 答案 C解析 根据动能定理有，qU ＝12m v 2，解得v ＝2qUm，可知获得的速率与加速电压有关，与板间距离d 无关，由于板间电压U 不变，故获得的速率不变，C 正确；由牛顿第二定律可知，qE ＝ma ，而E ＝U d ，故a ＝qE m ＝qU md ，电子在两板间做匀加速直线运动，故有d ＝12at 2＝qUt 22md ，可得t ＝d 2mqU，可知两板间距离越小，加速时间越短，综合以上分析可知，A 、B 、D 错误．三、带电粒子的偏转如图7所示，带电粒子以初速度v 0垂直于电场线方向射入两平行板间的匀强电场中．图7设带电粒子的电荷量为－q 、质量为m (不计重力)，平行板长为L ，两板间距离为d ，电势差为U .(1)①你认为带电粒子的运动同哪种运动类似，这种运动的研究方法是什么？ ②带电粒子在电场中的运动可以分解为哪两种运动？ (2)如图8所示，求射出电场的带电粒子在电场中运动的时间t .图8(3)求粒子运动的加速度．(4)求粒子射出电场时在电场力方向上的偏转距离y . (5)求粒子离开电场时速度的偏转角θ(用正切值表示)．答案 (1)①带电粒子以初速度v 0垂直于电场线方向射入匀强电场时，受到恒定的与初速度方向垂直的电场力作用而做匀变速曲线运动，类似于力学中的平抛运动，平抛运动的研究方法是运动的合成和分解．②a.带电粒子在垂直于电场线方向上不受力，做匀速直线运动．b ．在平行于电场线方向上，受到电场力的作用做初速度为零的匀加速直线运动． (2)粒子在电场中的运动时间t ＝L v 0.(3)匀强电场的场强E ＝U d ，带电粒子所受电场力F ＝qE ，则加速度a ＝F m ＝qUmd .(4)电场力方向上的偏转距离：y ＝12at 2＝12×qU md ×⎝⎛⎭⎫L v 02＝qUL 22md v 02. (5)沿电场方向v y ＝at ，tan θ＝v y v 0＝at v 0＝qUL md v 02.1．运动分析及规律应用粒子在板间做类平抛运动，应用运动分解的知识进行分析处理． (1)在v 0方向：做匀速直线运动；(2)在电场力方向：做初速度为零的匀加速直线运动． 2．过程分析如图9所示，设粒子不与平行板相撞图9初速度方向：粒子通过电场的时间t ＝lv 0电场力方向：加速度a ＝qE m ＝qUmd离开电场时垂直于板方向的分速度 v y ＝at ＝qUlmd v 0速度与初速度方向夹角的正切值 tan θ＝v y v 0＝qUl md v 02离开电场时沿电场力方向的偏移量 y ＝12at 2＝qUl 22md v 02. 3．两个重要推论(1)粒子从偏转电场中射出时，其速度方向的反向延长线与初速度方向的延长线交于一点，此点为粒子沿初速度方向位移的中点．(2)位移方向与初速度方向间夹角α的正切值为速度偏转角θ正切值的12，即tan α＝12tan θ.4．分析粒子的偏转问题也可以利用动能定理，即qEy ＝ΔE k ，其中y 为粒子在偏转电场中沿电场力方向的偏移量．例3 如图10所示为示波管中偏转电极的示意图，两板间距离为d ，长度为l 的平行板A 、B 加上电压后，可在A 、B 之间的空间中(设为真空)产生电场(设为匀强电场)．在距A 、B 等距离处的O 点，有一电荷量为＋q 、质量为m 的粒子以初速度v 0沿水平方向(与A 、B 板平行)射入电场(图中已标出)，不计粒子重力，要使此粒子能从C 处射出电场，则A 、B 间的电压应为( )图10A.m v 02d 2ql 2B.m v 02l 2qd 2 C.lm v 0qd D.q v 0dl答案 A解析 带电粒子只受电场力作用，在平行板间做类平抛运动．设粒子由O 到C 的运动时间为t ，则有l ＝v 0t ；设A 、B 间的电压为U ，则偏转电极间匀强电场的场强E ＝Ud ，粒子所受电场力F ＝qE ＝qU d ；根据牛顿第二定律可得粒子沿电场方向的加速度a ＝F m ＝qUmd ，粒子在沿电场方向做匀加速直线运动，位移为12d ，由匀加速直线运动的规律得d 2＝12at 2，联立解得U＝m v 02d 2ql 2，选项A 正确．例4 一束电子流经U 1＝5 000 V 的加速电压加速后，在距两极板等距离处垂直进入平行板间的匀强电场，如图11所示，两极板间电压U 2＝400 V ，两极板间距离d ＝2.0 cm ，板长L 1＝5.0 cm.图11(1)求电子在两极板间穿过时的偏移量y ；(2)若平行板的右边缘与屏的距离L 2＝5 cm ，求电子打在屏上的位置与中心O 的距离Y (O 点位于平行板水平中线的延长线上)；(3)若另一个质量为m (不计重力)的二价负离子经同一电压U 1加速，再经同一偏转电场射出，则其射出偏转电场的偏移量y ′和打在屏上的偏移量Y ′各是多大？ 答案 (1)0.25 cm (2)0.75 cm (3)0.25 cm 0.75 cm 解析 (1)电子加速过程，由动能定理得eU 1＝12m v 02①进入偏转电场，电子在平行于极板的方向上做匀速直线运动， L 1＝v 0t ②在垂直于极板的方向上做匀加速直线运动，加速度为 a ＝F m ＝eU 2dm ③ 偏移距离y ＝12at 2④由①②③④得：y ＝U 2L 124dU 1，代入数据得：y ＝0.25 cm.(2)如图，由几何关系知：yY ＝L 12L 12＋L 2得：Y ＝L 1＋2L 2L 1y 代入数据得：Y ＝0.75 cm.(3)因y ＝U 2L 124dU 1，Y ＝L 1＋2L 2L 1y ，偏移量与粒子的质量m 和电荷量q 无关，故二价负离子经同样装置后，y ′＝y ＝0.25 cm ，Y ′＝Y ＝0.75 cm.电性相同的不同粒子经相同电场加速再经同一偏转电场，射出偏转电场时，不会分开. 例5 如图12所示，两个板长均为L 的平板电极，平行正对放置，两极板间距离为d ，极板之间的电势差为U ，板间电场可以认为是匀强电场．一个带电粒子(质量为m ，电荷量为＋q ，可视为质点)从正极板边缘以某一初速度垂直于电场方向射入两极板之间，到达负极板时恰好落在极板边缘．忽略重力和空气阻力的影响．求：图12(1)两极板间的电场强度大小E . (2)该粒子的初速度大小v 0.(3)该粒子落到负极板时的末动能E k .答案 (1)U d (2)Ld Uq 2m(3)Uq ⎝⎛⎭⎫1＋L 24d 2解析 (1)两极板间的电压为U ，两极板间的距离为d ，所以电场强度大小为E ＝Ud .(2)带电粒子在极板间做类平抛运动，在平行于极板方向上有L ＝v 0t 在垂直于极板方向上有d ＝12at 2根据牛顿第二定律可得：a ＝Fm ，而F ＝Eq所以a ＝Uqdm解得：v 0＝LdUq 2m. (3)根据动能定理可得Uq ＝E k －12m v 02解得E k ＝Uq ⎝⎛⎭⎫1＋L 24d 2.1．(示波管的原理)如图13是示波管的原理图．它由电子枪、偏转电极(XX ′和YY ′)、荧光屏组成，管内抽成真空．给电子枪通电后，如果在偏转电极XX ′和YY ′上都没有加电压，电子束将打在荧光屏的中心O 点．图13(1)带电粒子在________区域是加速的，在________区域是偏转的．(2)若U YY ′＞0，U XX ′＝0，则粒子向________极板偏移，若U YY ′＝0，U XX ′＞0，则粒子向________极板偏移． 答案 (1)Ⅰ Ⅱ (2)Y X2．(带电粒子的直线运动)两平行金属板间距离为d ，电势差为U ，一电子质量为m ，电荷量为e ，从O 点沿垂直于极板的方向射入，最远到达A 点，然后返回，如图14所示，OA ＝L ，则此电子具有的初动能是( )图14A.edL U B ．edUL C.eU dL D.eULd答案 D解析 电子从O 点运动到A 点，因受电场力作用，速度逐渐减小．根据能量守恒定律得12m v 02＝eU OA ，U OA ＝EL ＝UL d ，故12m v 02＝eULd，所以D 正确．3．(带电粒子的偏转)(2020·荆州市车胤中学高二上月考)如图15所示，电子在电势差为U 1的加速电场中由静止开始运动，然后射入电势差为U 2的两块平行极板间的电场中，射入方向跟极板平行，整个装置处在真空中，电子的重力可忽略．在满足电子能射出平行极板的条件下，下述四种情况，一定能使电子的偏转角θ变大的是( )图15A ．U 1变大、U 2变大B ．U 1变小、U 2变大C ．U 1变大、U 2变小D ．U 1变小、U 2变小答案 B解析 设电子被加速后获得的速度为v 0，由动能定理得qU 1＝12m v 02，设极板长为l ，则电子在极板间偏转的时间t ＝lv 0，设电子在平行极板间运动的加速度为a ，由牛顿第二定律得a＝qE m ＝qU 2dm ，电子射出平行极板时，竖直分速度v y ＝at ，联立可得：v y ＝qU 2ldm v 0，tan θ＝v y v 0＝U 2l 2dU 1，故U 2变大、U 1变小时，一定能使偏转角θ变大，选项B 正确，选项A 、C 、D 错误． 4．(带电粒子的偏转)如图16所示，电子从静止开始被U ＝180 V 的电场加速，沿直线垂直进入另一个场强为E ＝6 000 V/m 的匀强偏转电场，而后电子从极板右侧离开偏转电场．已知电子比荷为e m ≈169×1011 C/kg ，不计电子的重力，偏转极板长为L ＝6.0×10－2 m ．求：图16(1)电子经过电压U 加速后的速度大小v x ； (2)电子在偏转电场中运动的加速度大小a ；(3)电子离开偏转电场时的速度方向与进入该电场时的速度方向之间的夹角θ. 答案 (1)8×106 m /s (2)1.1×1015 m/s 2 (3)45° 解析 (1)根据动能定理有eU ＝12m v x 2，解得v x ＝8×106 m/s.(2)电子在偏转电场中受到竖直向下的电场力， 根据牛顿第二定律有a ＝eEm ，解得a ≈1.1×1015 m/s 2.(3)电子在水平方向上做匀速直线运动，故t ＝Lv x ，在竖直方向上做初速度为零的匀加速直线运动， 故v y ＝at ，又tan θ＝v yv x ，联立解得θ＝45°.考点一 带电粒子的直线运动1．质子(11H)、α粒子(42He)、钠离子(Na ＋)三个粒子分别从静止状态经过电压为U 的同一电场加速后，获得动能最大的是( ) A ．质子(11H) B ．α粒子(42He) C ．钠离子(Na ＋) D ．都相同答案 B解析 qU ＝12m v 2－0，U 相同，α粒子带的正电荷多，电荷量最大，所以α粒子获得的动能最大，故选项B 正确．2.(多选)一质量为m 、电荷量为q 的带正电粒子(重力不计)以速度v 0逆着电场线方向射入有左边界的匀强电场，场强为E (如图1所示)，则( )图1A ．粒子射入的最大深度为m v 02qEB ．粒子射入的最大深度为m v 022qEC ．粒子在电场中运动的最长时间为m v 0qED ．粒子在电场中运动的最长时间为2m v 0qE答案 BD解析 粒子射入到最右端，由动能定理得－Eqx max ＝－12m v 02，最大深度x max ＝m v 022qE ；由v 0＝at ，a ＝Eqm ，可得t ＝m v 0Eq ，则粒子在电场中运动的最长时间为2m v 0qE ，选项B 、D 正确．考点二 带电粒子的偏转3．一电子以初速度v 0沿垂直场强方向射入两平行金属板间的匀强电场中，现减小两板间的电压，则电子穿过两平行板所需的时间( ) A ．随电压的减小而减小 B ．随电压的减小而增大 C ．与电压减小与否无关 D ．随两板间距离的增大而减小 答案 C解析 电子垂直于场强方向射入两平行金属板间的匀强电场中，在平行于金属板的方向电子不受力而做匀速直线运动，由L ＝v 0t 得，电子穿过平行板所需要的时间为t ＝Lv 0，与金属板的长度成正比，与电子的初速度大小成反比，与其他因素无关，即与电压及两板间距离均无关，故C 正确．4.如图2所示，有一带电粒子贴着A 板沿水平方向射入匀强电场，当偏转电压为U 1时，带电粒子沿①轨迹从两板正中间飞出；当偏转电压为U 2时，带电粒子沿②轨迹落到B 板中间；设粒子两次射入电场的水平速度相同，则两次偏转电压之比为( )图2A ．U 1∶U 2＝1∶8B ．U 1∶U 2＝1∶4C ．U 1∶U 2＝1∶2D ．U 1∶U 2＝1∶1答案 A解析 带电粒子在匀强电场中做类平抛运动，水平位移为x ＝v 0t ，两次运动的水平位移大小之比为2∶1；两次运动的水平速度相同，故运动时间之比为t 1∶t 2＝2∶1；由于竖直方向上的位移为h ＝12at 2，h 1∶h 2＝1∶2，故加速度大小之比为a 1∶a 2＝1∶8，又a ＝Uqmd AB ，故两次偏转电压之比为U 1∶U 2＝1∶8，故A 正确．5.(多选)如图3所示，矩形区域ABCD 内存在竖直向下的匀强电场，两个带正电的粒子a 和b 以相同的水平速度射入电场，粒子a 由顶点A 射入，从BC 的中点P 射出，粒子b 由AB 的中点O 射入，从顶点C 射出，若不计重力，则( )图3A ．a 和b 在电场中运动的时间之比为1∶2B ．a 和b 在电场中运动的时间之比为2∶1C ．a 和b 的比荷之比为1∶8D ．a 和b 的比荷之比为8∶1 答案 AD解析 两个粒子在水平方向上做匀速直线运动，a 、b 两粒子的水平位移大小之比为1∶2，根据x ＝v 0t 可知运动时间之比为1∶2；粒子在竖直方向上做初速度为零的匀加速直线运动，根据y ＝12at 2，两粒子在竖直方向上的位移大小之比为2∶1，则a 、b 的加速度大小之比为8∶1，根据牛顿第二定律知加速度大小a ＝qEm ，则加速度之比等于两粒子的比荷之比，故两粒子的比荷之比为8∶1，A 、D 正确，B 、C 错误． 考点三 带电粒子的加速与偏转6.(多选)(2020·扬州市高一期末)如图4所示是某示波管的示意图，电子先由电子枪加速后进入偏转电场，如果在偏转电极上加一个电压，则电子束将会偏转，并飞出偏转电场．下列措施中能使电子偏转距离变大的是( )图4A ．尽可能把偏转极板L 做得长一点B ．尽可能把偏转极板L 做得短一点C ．尽可能把偏转极板间的距离d 做得小一点D ．将电子枪的加速电压提高 答案 AC解析 设加速电压为U 1， 则qU 1＝12m v 02①设偏转电压为U 2，则由L ＝v 0t ，a ＝Eq m ，y ＝12at 2可得y ＝qU 2L 22md v 02② 联立①②解得，y ＝U 2L 24dU 1，故选A 、C.7.(多选)(2021·肥东县第二中学高二期末)如图5所示，一个质量为m 、带电荷量为q 的粒子，从两平行板左侧中点沿垂直场强方向射入，当入射速度为v 时，恰好穿过电场而不碰金属板．要使粒子的入射速度变为v2仍能恰好穿过电场，则必须再使(不考虑重力)( )图5A ．粒子的电荷量减小为原来的14B ．两板间电压减小为原来的12C ．两板间距离增大为原来的4倍D ．两板间距离增大为原来的2倍答案 AD解析 粒子恰好穿过电场时，它沿平行板方向上发生位移L 所用时间与垂直于板方向上发生位移d 2所用时间相等，设两板间电压为U ，则有d 2＝12·qU md ·L 2v2，即L ＝d vmqU，当入射速度变为v2时，它沿平行板的方向发生位移L 所用时间变为原来的2倍，由上式可知，粒子的电荷量或电压变为原来的14或两板间距离增大为原来的2倍时，均使粒子恰好运动到金属板处，水平位移恰好等于L ，从而保证粒子仍恰好穿过电场，因此选项A 、D 正确．8．有一种电荷控制式喷墨打印机的打印头的结构简图如图6所示，其中墨盒可以喷出极小的墨汁微粒，此微粒经过带电室后以一定的初速度垂直射入偏转电场，再经偏转电场后打到纸上，显示出字符．现为了使打在纸上的字迹扩大，下列措施可行的是( )图6A ．增大墨汁微粒所带的电荷量B ．增大墨汁微粒的质量C ．减小极板的长度D ．减小偏转板间的电压答案 A解析 使打在纸上的字迹扩大，实质是指速度偏向角θ增大，tan θ＝v y v 0＝Uql dm v 02增大，微粒所带的电荷量q 增大时，tan θ增大，字迹扩大，选项A 正确；增大墨汁微粒的质量或减小偏转板间的电压或减小极板的长度时，tan θ减小，字迹缩小，选项B 、C 、D 错误． 9.如图7所示，有一电子(电荷量为e )经电压U 0由静止加速后，进入两块间距为d 、电压为U 的平行金属板间．若电子从两板正中间垂直电场方向射入，且正好能穿过电场，求：图7(1)金属板AB 的长度； (2)电子穿出电场时的动能． 答案 (1)d2U 0U(2)e ⎝⎛⎭⎫U 0＋U 2解析 (1)设电子离开加速电场时速度为v 0，由动能定理得eU 0＝12m v 02①设金属板AB 的长度为l ，则电子偏转时间t ＝lv 0②偏转加速度a ＝eUmd ③偏转位移y ＝12d ＝12at 2④由①②③④得l ＝d2U 0U. (2)设电子穿出电场时的动能为E k ，根据动能定理得 E k ＝eU 0＋e ·U2＝e ⎝⎛⎭⎫U 0＋U 2. 10．长为L 的平行金属板水平放置，两极板带等量的异种电荷，板间形成匀强电场，一个带电荷量为＋q 、质量为m 的带电粒子，以初速度v 0紧贴上极板垂直于电场线方向进入该电场，刚好从下极板边缘射出，射出时速度恰与水平方向成30°角，如图8所示，不计粒子重力，求：图8(1)粒子离开电场时速度的大小； (2)匀强电场的场强大小； (3)两板间的距离．答案 (1)23v 03 (2)3m v 023qL (3)36L解析 (1)粒子离开电场时，速度与水平方向夹角为30°，由几何关系得：v ＝v 0cos 30°＝23v 03.(2)粒子在匀强电场中做类平抛运动，在水平方向上：L ＝v 0t ，在竖直方向上：v y ＝at v y ＝v 0tan 30°＝3v 03由牛顿第二定律有：qE ＝ma 联立解得：E ＝3m v 023qL.(3)粒子在匀强电场中做类平抛运动，在竖直方向上： d ＝12at 2，解得：d ＝36L .11．如图9所示为真空示波管的示意图，电子从灯丝K 发出(初速度不计)，经灯丝与A 板间的加速电压U 1加速，从A 板中心孔沿中心线KO 射出，然后进入两块平行金属板M 、N 间的偏转电场中(偏转电场可视为匀强电场)，电子进入偏转电场时的速度与电场方向垂直，电子经过偏转电场后打在荧光屏上的P 点．已知M 、N 两板间的电压为U 2，两板间的距离为d ，板长为L 1，板右端到荧光屏的距离为L 2，电子质量为m ，电荷量为e .求：图9(1)电子穿过A 板时的速度大小； (2)电子从偏转电场射出时的侧移量； (3)P 点到O 点的距离． 答案 (1)2eU 1m (2)U 2L 124U 1d (3)(2L 2＋L 1)U 2L 14U 1d解析 (1)设电子经电压U 1加速后的速度为v 0，根据动能定理得eU 1＝12m v 02，解得v 0＝2eU 1m. (2)电子以速度v 0进入偏转电场后，垂直于电场方向做匀速直线运动，沿电场方向做初速度为零的匀加速直线运动，设偏转电场的电场强度为E ，电子在偏转电场中运动的时间为t 1，电子的加速度为a ，离开偏转电场时的侧移量为y 1，根据牛顿第二定律和运动学公式得 F ＝eE ，E ＝U 2d ，F ＝ma ，t 1＝L 1v 0，y 1＝12at 12，解得y 1＝U 2L 124U 1d.(3)设电子离开偏转电场时沿电场方向的速度为v y ，根据运动学公式得v y ＝at 1，电子离开偏转电场后做匀速直线运动，设电子离开偏转电场后打在荧光屏上所用的时间为t 2，电子从离开偏转电场到打到荧光屏上的侧移量为y 2，如图所示．有t 2＝L 2v 0，y 2＝v y t 2，解得y 2＝U 2L 1L 22dU 1P 点到O 点的距离为y ＝y 1＋y 2＝(2L 2＋L 1)U 2L 14U 1d.。
示波管及波形显示原理
2. 连接电路，将信号发生器与示波管正确连接，并接通电源。
实验步骤和操作指南
3. 调整信号发生器的输出信号，观察 示波管荧光屏上的波形变化。
4. 记录实验数据，包括不同信号频率 和幅度下的波形特征。
实验步骤和操作指南
01
操作指南
02
在连接电路时，确保所有连接正确无误，避免短路或接错线路。
高分辨率显示技术
提高显示设备的分辨率，使波形显示更加细腻、 清晰。
波形显示技术面临挑战
显示设备性能提升
01
为满足复杂波形的显示需求，需要不断提高显示设备的刷新率、
色彩表现等性能。
数据处理与传输速度
02
随着波形数据量的增加，对数据处理和传输速度的要求也越来
越高。
多功能集成与便携性
03
在实现高性能波形显示的同时，还需要考虑设备的多功能集成
06 总结与展望
本次课程重点内容回顾
示波管基本结构和工作原理
详细介绍了示波管的构造，包括电子枪、偏转系统、荧光 屏等部分，以及它们如何协同工作形成波形显示。
波形显示原理
深入讲解了波形显示的基本原理，包括电子束的扫描、信 号的输入与处理、波形的合成与显示等过程。
示波管的应用与实验操作
介绍了示波管在电子测量和信号处理等领域的应用，并指 导学生进行了相关的实验操作，如信号的输入与调试、波 形的观察与记录等。
输质量。
信道特性分析
示波管可用于分析通信信道的特 性，如带宽、噪声等，为信道优
化和信号处理提供依据。
04 波形显示技术发展趋势与 挑战
新型显示技术发展趋势
柔性显示技术
示波管及波形显示原理
2、偏转系统
偏转电压 ：偏转板上所加的电压 偏转灵敏度 ：在荧光屏上是电子束产生 位移所加的电压 越接近电子枪的偏转板灵敏度越高（垂 直大于水平） 偏转因数：偏转灵敏度的倒数
示波管及波形显示原理
一、示波管
是阴极射线管CRT的简称，是 是阴极射线管CRT的简称，是 示波器的核心部件。 组成：电子枪、偏转系统、 荧光屏三大部分
1、电子枪
产生高速、狭窄的电子流， 轰击荧光屏使之发光
辉度（intesity） 和聚焦（focus） 辉度（intesity）：调节电子密度 辉度（intesity）：调节电子密度 进而调节光电亮度 注意：在暂时不使用示波器的时 候或在开机前需将辉度调至最低
偏转系统的偏转原理
+
Vy
y
-
3、荧光屏
是示波器的显示部分 余辉：高速电子轰击荧光屏产生的荧光 一般不会立刻消失。 注意： 高频示波器采用短余辉示波管； 低频示波器采用长余辉示波管
聚焦（focus）：将电子束射 聚焦（focus）：将电子束射 向屏幕时能聚于一点
电子枪中个电极的电位关系：
A1<G2，A1<A2，G1《 A1<G2，A1<A2，G1《G2
A1<G2，A1<A2，G1《 A1<G2，A1<A2，G1《G2 电子飞跃电场的趋势为： G1→G2；A1→A2：聚拢 G2→A1：发散 G2→A1：
静电场专题12 示波管的工作原理 带电粒子在交变电场中的运动18.7.31
《静电场》专题12 示波管的工作原理带电粒子在交变电场中的运动一、知识清单（一）示波管1．构造及功能(如图1所示)图1(1)电子枪：发射并加速电子．(2)偏转电极YY′：使电子束竖直偏转(加信号电压)；偏转电极XX′：使电子束水平偏转(加扫描电压)．2．工作原理偏转电极XX′和YY′不加电压，电子打到屏幕中心；若只在XX′之间加电压，只在X方向偏转；若只在YY′之间加电压，只在Y方向偏转；若XX′加扫描电压，YY′加信号电压，屏上会出现随信号而变化的图象．（二）带电粒子在交变电场中的运动1．常见的交变电场常见的产生交变电场的电压波形有方形波、锯齿波、正弦波等．2．常见的题目类型(1)粒子做单向直线运动(一般用牛顿运动定律求解)．(2)粒子做往返运动(一般分段研究)．(3)粒子做偏转运动(一般根据交变电场特点分段研究)．3．思维方法(1)注重全面分析(分析受力特点和运动规律)，抓住粒子的运动具有周期性和在空间上具有对称性的特征，求解粒子运动过程中的速度、位移、做功或确定与物理过程相关的边界条件．(2)分析时从两条思路出发：一是力和运动的关系，根据牛顿第二定律及运动学规律分析；二是功能关系．(3)注意对称性和周期性变化关系的应用．（4）充分利用V-T图像结合运动过程示意图分析问题二、典型题型（一）示波管的工作原理例题1、如图2所示为一真空示波管的示意图，电子从灯丝K发出(初速度可忽略不计)，经灯丝与A板间的电压U1加速，从A板中心孔沿中心线KO射出，然后进入两块平行金属板M、N形成的偏转电场中(偏转电场可视为匀强电场)，电子进入M、N间电场时的速度与电场方向垂直，电子经过电场后打在荧光屏上的P点．已知M、N两板间的电压为U2，两板间的距离为d，板长为L，电子的质量为m，电荷量为e，不计电子受到的重力及它们之间的相互作用力．图2(1)求电子穿过A 板时速度的大小； (2)求电子从偏转电场射出时的侧移量；(3)若要使电子打在荧光屏上P 点的上方，可采取哪些措施？ 答案 (1)2eU 1m (2)U 2L 24U 1d(3)减小U 1或增大U 2 解析 (1)设电子经电压U 1加速后的速度为v 0，由动能定理得eU 1＝12m v 20－0解得v 0＝2eU 1m(2)电子以速度v 0进入偏转电场后，垂直于电场方向做匀速直线运动，沿电场方向做初速度为零的匀加速直线运动．设偏转电场的电场强度为E ，电子在偏转电场中运动的时间为t ，加速度为a ，电子离开偏转电场时的侧移量为y .由牛顿第二定律和运动学公式得t ＝L v 0，F ＝ma ，F ＝eE ，E ＝U 2d ，y ＝12at 2解得y ＝U 2L 24U 1d .(3)减小加速电压U 1；增大偏转电压U 2.例题2、(2011·安徽·18)图2为示波管的原理图，如果在电极YY ′之间所加的电压按图3甲所示的规律变化，在电极XX ′之间所加的电压按图乙所示的规律变化，则在荧光屏上会看到的图形是 ( B )甲 乙图3解析 由图甲及图乙知，当U Y 为正时，Y 板电势高，电子向Y 偏，而此时U X 为负，即X ′板电势高，电子向X ′板偏，所以选B.练习1-1：(多选)示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图1所示．如果在荧光屏上P 点出现亮斑，那么示波管中的( ) A ．极板X 应带正电 B ．极板X ′应带正电 C ．极板Y 应带正电 D ．极板Y ′应带正电答案 AC解析根据亮斑的位置，电子水平方向偏向X，竖直方向偏向Y，电子受到电场力作用发生偏转，因此极板X、极板Y均应带正电．练习1-2：某示波器在XX′、YY′不加偏转电压时光斑位于屏幕中心，现给其加如图1所示偏转电压，则在光屏上将会看到下列哪个图形(圆为荧光屏，虚线为光屏坐标)( D)图1练习1-3：示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图4所示．如果在荧光屏上P点出现亮斑，那么示波管中的(AC)图4A．极板X应带正电B．极板X′应带正电C．极板Y应带正电D．极板Y′应带正电解析根据亮斑的位置，电子偏向XY区间，说明电子受到电场力作用发生了偏转，因此极板X、极板Y均应带正电．练习1-4：(多选)示波管的内部结构如图1甲所示．如果偏转电极XX′、YY′之间都没有加电压，电子束将打在荧光屏中心．如果在偏转电极XX′之间和YY′之间加上图丙所示的几种电压，荧光屏上可能会出现图乙中(a)、(b)所示的两种波形．则()甲A．若XX′和YY′分别加电压(3)和(1)，荧光屏上可以出现图乙中(a)所示波形B．若XX′和YY′分别加电压(4)和(1)，荧光屏上可以出现图乙中(a)所示波形C．若XX′和YY′分别加电压(3)和(2)，荧光屏上可以出现图乙中(b)所示波形D．若XX′和YY′分别加电压(4)和(2)，荧光屏上可以出现图乙中(b)所示波形答案AC解析要使荧光屏上出现图乙中(a)所示波形，XX′加扫描电压(3)，YY′加正弦电压(1)，则A正确；要使荧光屏上出现图乙中(b)所示波形，XX′加扫描电压(3)，YY′加方波电压(2)，则C正确．练习1-5：如图2是示波管的原理图．它由电子枪、偏转电极(XX′和YY′)、荧光屏组成，管内抽成真空．给电子枪通电后，如果在偏转电极XX′和YY′上都没有加电压，电子束将打在荧光屏的中心O点．图2(1)带电粒子在________区域是加速的，在________区域是偏转的．(2)若U YY′＞0，U XX′＝0，则粒子向________板偏移，若U YY′＝0，U XX′＞0，则粒子向________板偏移．答案(1)ⅠⅡ(2)Y X（二）带电粒子在交变电场中的运动例题3、如图所示，AB两平行金属板，A板接地，B板的电势做如图的周期性变化，在两板间形成交变电场。
示波器的原理与使用PPT
16 9
05 4
8
2 7 10 4,11
38
Ux Tx=－８７Ty
t
波形显示稳定的条件：
为了使屏上的图形稳定，必须使Tx/Ty=n （n＝1，2，3，…），n是屏上显示完整波形 的个数。并且实时重叠在一起，从而可以观察 到稳定个数的波形。
调节示波器上“扫描时间”或“扫描范围”、“扫描微
调fx）”，旋使钮之，与也被就测是信调号节的时周基期扫T描y（锯或齿频波率电f压y）的成周合期适Tx的（关或系频，率
压随时间变化的关系如同锯齿，故称锯齿波 0
Ux
电压，这个电压经X轴放大器放大后加到示波
管的水平偏转板上，使电子束产生水平扫描。
这样，屏上的水平坐标变成时间坐标，Y轴输
入的被测信号波形就可以在时间轴上展开。
扫描系统是示波器显示被测电压波形必需的
重要组成部分。
t
二、示波器显示波形的原理
如果只在竖直偏转板上加一交变的正弦电压，则电子束的 亮点将随电压的变化在竖直方向来回运动，如果电压频率较 高，则看到的是一条竖直亮线，如图2所示。
2 23 4
2 2
2 1
9
2
1
9 12
0
2
7
7
1
41
1
5
3
Y 增益（微调电位器）
CH1/CH2
Y
DC S1
Y 衰减（多挡开关）
Y 位移（电位器）
输
入
C1 AC
地
S3 R1 R2
Y 轴（直流）放大器
内触发信号输入
外触发信 号输入
触发信号整形 触发电平调节 电视场同步触发选择
CH1/CH2触发源选择 内、外触发选择
