功率测量的方法
特殊方法测电功率

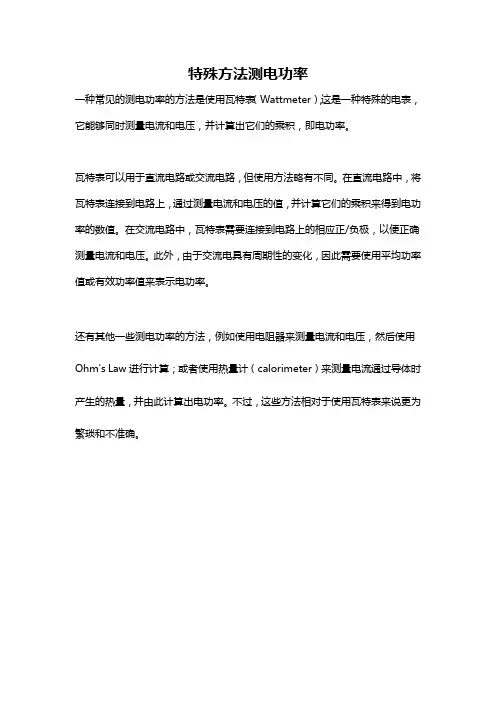

特殊方法测电功率
一种常见的测电功率的方法是使用瓦特表（Wattmeter），这是一种特殊的电表，它能够同时测量电流和电压，并计算出它们的乘积，即电功率。
瓦特表可以用于直流电路或交流电路，但使用方法略有不同。
在直流电路中，将瓦特表连接到电路上，通过测量电流和电压的值，并计算它们的乘积来得到电功率的数值。
在交流电路中，瓦特表需要连接到电路上的相应正/负极，以便正确测量电流和电压。
此外，由于交流电具有周期性的变化，因此需要使用平均功率值或有效功率值来表示电功率。
还有其他一些测电功率的方法，例如使用电阻器来测量电流和电压，然后使用Ohm's Law进行计算；或者使用热量计（calorimeter）来测量电流通过导体时产生的热量，并由此计算出电功率。
不过，这些方法相对于使用瓦特表来说更为繁琐和不准确。
三相功率的测量四种方法
三相功率的测量四种方法
在实际工程和日常生活中，由于广泛采用的是三相交流系统，因此，三相功率测量也就成为基本的测量。
三相功率的测量仪表，大多采用单相功率表，也有采用三相功率表。
其测量方法有一表法、二表法、三表法及直接三相功率表法四种。
下面分别叙述。
(1)一表法
一表法仅适用于三相四线制系统中三相负载对称的三相功率测盆，如图 2.10所示.此时，表中读数为单相功率P1，由于三相功率相等，因此，三相功率为P=3P1。
(2)二表法
二表法适用于三相三线制系统中三相功率的测量。
此时，不论负载是星形连接还是三角形连接，二表法都适用.其接线如图2.11所示。
侧量结果，三相功率尸等于两表中的读数之和，即:
(3)三表法
三表法适用于三相四线制负载对称和不对称系统的三相功率测量.其接线方式如图2. 12所示。
测量结果，三相功率P等于各相功率表中的读数之和，即:
(4)直接三相功率表法
直接三相功率表法适用于三相三线制电路。
它是将三相功率表直接接在三相电路中，进行三相功率的侧量，功率表中的读数即为三相功率P。
其接线方式如图2.13所示。
特殊方法测量电功率
[特殊方法测量电功率]专题概述常规的测电功率实验是利用电流表和电压表来共同完成的，即利用电压表和电流表分别测出电压和电流，根据P＝UI计算出电功率，称为伏安法；由于测量器材的限制，在缺少一个仪表的条件下，某个物理量不能直接测量，所以借助定值电阻或电阻箱等来完成对某个物理量的测量，常用的方法有伏阻法、安阻法、替代法。
关于测电功率，我们还可以利用电能表和停表，粗略地测量某些用电器的电功率。
►类型一伏阻法1．用电压表和阻值的电阻测灯泡的电功率，在测量时，如图Z－7－1甲所示，将灯泡与阻值的电阻串联，用电压表测出阻值的电阻R0两端的电压U1，求出通过R0的电流I即通过灯泡的电流的表达式I＝________，用电压表测出灯泡两端的电压U2，运用公式P＝UI 即可求出灯泡的电功率P＝________。
假如有两个电压表，那么中途就不用再拆下电压表，直接测量即可，如图乙所示。
图Z－7－12．用如图Z－7－2所示的电路来测量灯泡的额定功率，小灯泡上标有“2.5 V〞字样，R0阻值。
图Z－7－2(1)将实验过程补充完好：A．对照电路图连接好实物，并将滑动变阻器的滑片移至阻值最大处。
B．闭合开关，________________________________________________________________________。
C．断开开关，整理器材。
(2)用测量所得物理量和量的符号表示出小灯泡的额定功率P额＝________。
(3)写出本实验中滑动变阻器的作用：________________________________________________________________________________________________________________________________________________。
3．在测量标有“3.8 V〞字样的小灯泡额定功率的实验过程中，小强的电流表损坏了，教师给了他一个阻值为R的定值电阻和假设干个开关，小强设计了如图Z－7－3所示的电路，在不改变该电路连接的情况下，正确测出小灯泡的额定功率。
国标 电源功率测定
国标电源功率测定介绍一、概述电源功率测定是确保电源设备性能和质量的关键环节。
在国家标准中，对电源功率的测定有着明确的规定和要求。
通过对电源功率的准确测定，可以确保电源设备在各种工作条件下都能稳定、可靠地运行，从而保证整个电子系统的正常工作。
本篇文章将详细介绍国标中电源功率的测定方法、相关标准和实际应用。
二、国标电源功率测定方法1. 直接测量法直接测量法是最简单、最直接的电源功率测定方法。
通过测量电源设备输入端的电流和电压，然后根据公式“功率=电压×电流”计算出电源设备的功率。
这种方法适用于大多数电源设备，但需要注意电流和电压的测量精度，以保证功率测定的准确性。
2. 负载测试法负载测试法是通过在电源设备输出端接入已知阻值的负载，然后测量负载两端的电压和电流，进而计算出电源设备的功率。
这种方法适用于具有可调负载的电源设备，可以通过调整负载的大小来模拟不同工作条件下的功率消耗。
三、国标对电源功率测定的规定1. 测试条件国标中对电源功率测定的测试条件有明确规定，包括环境温度、湿度、大气压力等。
同时，对于不同类型的电源设备，测试条件也有所不同，需根据具体标准进行选择和调整。
2. 测试设备进行电源功率测定所需的测试设备包括电压表、电流表、功率计等。
这些设备的精度和稳定性对功率测定的准确性有很大影响，因此需要选择符合要求的测试设备。
3. 测试步骤根据国标规定，电源功率测定的步骤包括准备工作、测量电压和电流、计算功率、记录数据等。
在测试过程中，需要严格遵守标准规定的操作步骤和注意事项，以确保测试结果的准确性和可靠性。
四、实际应用中的电源功率测定在实际应用中，电源功率测定具有以下重要意义：1. 确保电源设备性能稳定：通过定期进行电源功率测定，可以及时发现电源设备在性能上的不稳定因素，避免因设备故障导致整个电子系统运行异常。
2. 提高能效：通过测定不同工作条件下的电源功率消耗，可以优化电源设备的工作参数和运行模式，降低能耗，提高能效。

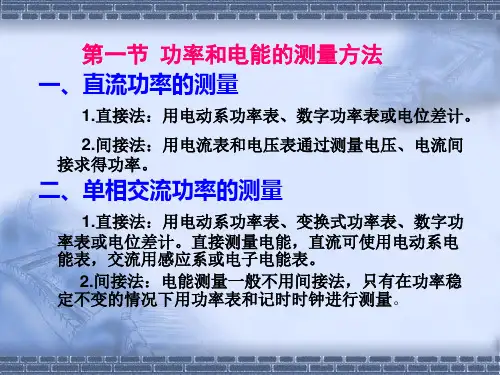

功率的测量
图 单相电能表的接线方法 (a) 直接接入式； (b) 经电流互感器接入式
• 电能表接线盒
– – – – 相线进、出 中性线进、出 进端接电源，出端接负载 电流线圈接相线
第六节 三相有功电能表 一、三相有功电能表的结构
三相电能表和三相功率表一样，也有二元件和三元件两种结构， 二 元件用于三相三线制，三元件可用于三相四线制。不论是二元件或三元 件都有两种形式，一种是一个公共转轴上装三个铝盘或两个铝盘分别由 三个元件或两个元件驱动，另一种转轴上只有一个铝盘由三个元件或两 个元件共同驱动。以二元件为例，其结构如图。
1.负载对称并为阻性时，两表读数相等。 2.负载对称且功率因数为0.5，有一只功率表读数为0。 3.负载对称且功率因数小于0.5，一只功率表读数为负值。
返回本章首页
三表法
适用于三相四线制，电压、负载不对 称的系统，被测三相总功率为三表读数 之和，即 P P 1 P 2 P 3
返回本章首页
(5) 电能表在额定电压下，当电流线圈无电流通 过时，铝盘的转动不超过 1 转，功率消耗不超 过1.5W。 (6) 电能表装好后，开亮电灯，电能表的铝盘应 从左向右转动。 (7) 单相电能表的选用必须与用电器总瓦数相适 应。 (8) 电能表在使用时，电路不容许短路及用电器 超过额定值的125%。 (9)电能表不允许安装在10%额定负载以下的电路 中使用。
第二节 电动系功率表
一、工作原理
电动系仪表是测量功率的最常用仪 表，测功率时仪表的固定线圈与负载 串联，反映负载电流 I ，可动线圈与 负载并联，反映负载电压 U ，按电动 系仪表工作原理，可推出可动线圈的 偏转角正比于负载功率P。 U KI1 I 2 KI K P P R 如果U、I 为交流，同样可推出可动线 圈的偏转角正比于交流负载功率P。 2U sin t K i1i2 K 2 I sin(t ) K PU I cos R KP P
多种方法测量电功率
3/7
图所示），请你按添加一根导线完成图所示的剩余部分实验电路的连接。
（2）请写出本实验主要测量步骤及所测物理量：
①如图所示连接电路，闭合开关 S1、S3，断开 S2，调节滑动变阻器的滑片，使电
压表的示数为 U1=
V；
②保持滑片 P 位置不变，断开 S3，闭合开关 S1、
例 9. 小阳想利用一块电流表和一个电阻箱（
）测量额定电流为 0.3A 的小灯泡的额定
功率。他选择了满足实验要求的实验器材，并按照图所示的电路图连接好实物。以下 是他设计的实验方案，请将它补充完整：
（1）只闭合开关 S1，移动变阻器的滑片 P，使电流表示数为
A；
（2）断开开关 S1、闭合开关 S2，
（2）闭合开关 S1，将开关 S2 扳向
（选填“1”或“2”），调节滑动变阻器使小灯泡
发光，记录电流表的示数 I1；
（3）将开关 S2 扳向另一端，保持滑动变阻器的滑片位置不变，调节
的阻值为
R1 时，电流表的示数为 I1；
（4）请用 I1 和 R1 表示小灯泡的实际功率 P1，P1=
。
6/7
五、课堂脉络
7/7
值已知），设计了如图乙所示的电路，继续测量恒定电压为 U 额的小灯泡的额定功
率。测量时，应先闭合开关 S 和 S1，调节滑动变阻器，当电流表的示数为
时，
小灯泡正常发光；接着将 S1 断开，S2 闭合，读出电流表的示数为 I，则小灯泡的额
定功率 P 额=
（用 I、U 额和 R0 表示）。
例 8.（河北中考）图 16 是小明设计的测量一小灯泡额定功率的电路图。已知定值电阻 Ro=15
三相电机功率测量方法
三相电机功率测量方法一、三相电机功率测量的重要性。
1.1 三相电机在工业和日常生活中的广泛应用。
三相电机就像工业生产中的大力士，在工厂里到处都有它的身影，像驱动各种大型机械，从车床到输送带，没它可不行。
在日常生活里，像电梯的运行也靠三相电机。
要是电机功率出问题，那这些设备就没法好好工作啦。
1.2 准确测量功率有助于设备维护和能源管理。
知道三相电机的功率，就好比给设备做健康检查。
如果功率不正常，可能电机就有毛病了，能及时发现问题去维修。
而且从能源角度看，这也是节省开支的关键。
功率测量准确了，就能避免能源浪费，这可是一举两得的事儿，不能掉以轻心。
二、三相电机功率测量的基本原理。
2.1 功率的基本概念。
功率简单说就是电机干活的快慢。
就像人干活有快慢之分，电机也一样。
功率的单位是瓦特，这是个很重要的概念，得先搞清楚。
2.2 三相电机功率计算的公式。
三相电机功率的计算公式有点像一个神秘的魔法公式。
一般来说，P = √3×U×I ×cosφ。
这里面的U就是电压，I是电流，cosφ是功率因数。
这几个参数就像一个团队，缺了谁都不行。
电压就像给电机的动力源泉，电流是在电路里跑的“小信使”，功率因数则反映了电机干活的效率，它们共同决定了电机的功率。
2.3 理解三相电的特性对测量功率的意义。
三相电有它自己的独特之处，就像一个有特殊规则的游戏。
三相电是由三个相位差120度的交流电组成的。
这种特殊的结构使得三相电机在运行时更加平稳高效。
了解这个特性，在测量功率的时候就能更好地把握测量的要点，不会丈二和尚摸不着头脑。
三、实际测量三相电机功率的方法。
3.1 直接测量法。
直接测量法就像直来直去的硬汉。
直接测量电压、电流和功率因数，然后按照公式计算功率。
这时候就需要用到一些专业的测量仪器，像电压表、电流表和功率因数表。
这些仪器就像医生的听诊器，能准确地获取电机的各项参数。
不过这种方法虽然直接，但操作起来得小心翼翼，稍微有点差错，结果就可能谬以千里。
1kw功率微波测量方法
1kw功率微波测量方法
1kw功率微波测量的方法可以分为直接测量法和间接测量法两种。
1. 直接测量法：直接测量法是指使用功率计或功率传感器直接测量1kw微波功率的方法。
其中，功率计是一种专门用来测
量微波功率的仪器，可以通过将微波信号输入功率计并读取其显示值来获取功率大小。
功率传感器则是一种能够转化微波功率为电信号并输出的传感器，通常与功率计配套使用。
这种方法通常具有较高的测量精度和稳定性。
2. 间接测量法：间接测量法是指利用其他参数间接测量1kw
微波功率的方法。
常见的间接测量方法包括热敏电阻法、热流法和能量积分法等。
其中，热敏电阻法是通过在微波器件中添加一个热敏电阻，通过测量电阻温度变化来计算微波功率大小；热流法是通过测量微波器件或传感器表面的热量变化来推算微波功率；能量积分法是通过将微波能量积分累加的方式获得微波功率。
这些方法通常需要进行一定的校准和修正，测量精度较直接测量方法略低。
以上是常用的1kw功率微波测量方法，不同的场景和需求会
选择不同的测量方法。
怎样最准确测功率的方法
怎样最准确测功率的方法
要最准确测功率，可以采用以下方法：
1. 使用专业的功率仪器：使用专业的功率仪器可以提供较为准确的功率测量结果。
这些仪器通常具有高精度、快速响应和准确的测量范围。
2. 校准功率仪器：在使用功率仪器之前，要确保其已经校准并具有准确的测量标准。
校准可以通过将功率仪器与已知功率源进行比对来实现。
3. 进行平均测量：功率测量中存在一些随机误差，通过多次测量然后取平均值可以降低这些误差。
重复测量可以提高测量结果的稳定性和准确性。
4. 考虑系统损耗：在测量功率时，要考虑到系统中的功率损耗。
对于电子设备的功率测量，要考虑到电缆、连接器等部件的损耗。
5. 温度和环境校正：温度和环境条件可能会对功率测量结果产生影响。
要进行温度和环境校正，以确保测量结果准确。
6. 避免功率波动：在进行功率测量时，要尽量避免任何与被测对象相关的功率波动。
例如，在测量电子设备的功率时，要确保设备处于稳定运行状态。
最准确的功率测量方法取决于被测量的对象和所使用的仪器。
因此，在选择适当
的功率测量方法时，应该根据具体的测量要求和条件综合考虑。
测量小灯泡电功率
测量小灯泡电功率简介本文档将介绍如何使用测量仪器来准确地测量小灯泡的电功率。
正确地测量电功率对于评估灯泡的能效和电费计算至关重要。
在本文中，我们将讨论所需的测量仪器、测量方法以及如何分析和计算测量结果。
所需仪器在进行测量之前，我们需要准备以下仪器：- 电力质量分析仪：用于测量电压、电流和功率因数等参数的专业仪器。
- 多用途电表：可以同时测量电压和电流的仪器。
测量步骤下面是测量小灯泡电功率的步骤：1.准备工作：确保所有仪器已校准并处于正常工作状态。
检查灯泡和电源的连接是否稳固。
2.安全操作：使用正确的个人防护装备，如绝缘手套和安全眼镜。
确保在测量过程中没有触及任何裸露的电线或金属部件。
3.连接电力质量分析仪：将电力质量分析仪的电压夹具与电源的相位线和零线相连。
将电流夹具与灯泡的电源线相连。
确保连接正确，并紧固夹具，以确保良好的接触。
4.设置测量参数：在电力质量分析仪上选择适当的测量范围和采样速率。
可以选择连续测量模式以获取更准确的结果。
5.记录测量数据：开始测量，并记录电压、电流和功率因数等参数的数值。
等待足够的时间，以便数据稳定，并记录多组数据以获取平均值。
6.断开电源：在完成测量后，先将电源断开，然后再断开测量仪器的连接。
这是为了确保测量的安全性和准确性。
数据分析和计算一旦完成测量，我们可以使用以下公式进行数据分析和计算：•电功率（P）= 电压（V）* 电流（A）•平均电功率（P_avg）= 平均电压（V_avg）* 平均电流（A_avg）通过计算这些值，我们可以得到灯泡的平均电功率。
通过比较不同灯泡的平均功率，我们可以评估它们的能效，并选择最适合我们需求的灯泡。
注意事项在进行测量小灯泡的电功率时，需要注意以下几点：•确保仪器已正确校准并处于正常工作状态，以获取准确的测量结果。
•在连接仪器时，注意正确连接电源线和测量夹具，避免接触到裸露的电线或金属部件。
•在记录数据时，等待足够的时间以稳定数据。
空压机功率测量方法
空压机功率测量方法空压机是一种常见的工业设备，用于将空气压缩成高压气体。
空压机的功率测量是评估其性能和效率的重要指标之一。
本文将介绍空压机功率的测量方法，以帮助读者更好地了解空压机的运行状态和性能。
一、功率测量的背景空压机的功率是指单位时间内所产生的功率，通常以千瓦（kW）为单位。
准确测量空压机的功率可以帮助我们评估其运行效率，提高设备的能耗管理和维护工作。
二、功率测量的方法1. 直接测量法：直接测量法是通过连接功率计或电能表来测量空压机的输入功率。
将功率计或电能表与空压机的电源连接，即可获得空压机的实时输入功率值。
这种方法简单直接，可以准确测量功率，但需要专业的测量仪器。
2. 间接测量法：间接测量法是通过测量空压机的参数来计算功率。
常用的参数包括压力、流量和转速等。
通过测量空压机进出口的气体压力和流量，可以通过公式计算得到功率。
这种方法相对简单，但需要对空压机的工作原理和参数进行准确的测量和计算。
三、直接测量法的步骤1. 将功率计或电能表与空压机的电源连接，确保连接稳固可靠。
2. 开始测量前，先对测量仪器进行校准，确保其准确度和精度。
3. 启动空压机，使其正常运行。
4. 同时启动功率计或电能表，开始记录功率值。
5. 在一段时间内持续记录功率值，并计算平均功率。
6. 测量结束后，及时关闭空压机和功率计或电能表，并对测量结果进行分析和记录。
四、间接测量法的步骤1. 测量空压机的进口和出口气体压力，可以使用压力表或压力传感器进行测量。
2. 测量空压机的进口和出口气体流量，可以使用流量计或转子流量计进行测量。
3. 测量空压机的转速，可以使用转速计或振动传感器进行测量。
4. 根据测量得到的参数，使用相应的公式计算空压机的功率。
5. 对计算结果进行分析和记录，以便后续的评估和比较。
五、注意事项1. 在进行功率测量前，要确保空压机和测量仪器的安全性和可靠性。
2. 在进行测量时，要注意保持测量环境的稳定和恒定，避免干扰和误差。
发动机功率的测量原理是
发动机功率的测量原理是发动机功率的测量原理是通过测量发动机输出的机械功率来评估发动机性能的一种方法。
首先，我们需要了解功率的基本定义。
功率是指单位时间内完成的功，它与力和速度的乘积相关。
对于发动机而言，功率可以理解为发动机输出的机械功。
发动机功率通常采用综合性能试验台或车辆动力性能测试设备进行测量。
以下是一种常见的发动机功率测量方法：1. 最常用的方法是采用刹车功率法。
这种方法是通过测量发动机输出轴上的扭矩和转速，来计算发动机输出功率。
通常使用一个刹车装置，该刹车装置可以对发动机提供阻力，使得发动机输出的功率完全吸收。
2. 刹车功率法的一个变体是惯性测力法。
这种方法利用一个测力器来测量输出轴上的扭矩，然后通过确定扭矩和转速之间的关系，计算发动机的机械功率。
3. 还有一种较为简单的方法是采用间接测量法。
这种方法将发动机输出轴的功率与动力学参数，例如车辆加速度和行驶速度，相关联。
通过测量这些参数，可以估算出发动机的功率。
无论采用哪种方法，发动机功率的测量都需要一些关键设备和工具：- 测试台或测试装置。
- 功率计或测力器，用于测量发动机输出轴上的扭矩。
- 转速计，用于测量发动机转速。
- 数据采集系统，用于记录和分析测量数据。
需要注意的是，发动机功率的测量结果受到多种因素的影响，包括温度、湿度、气压以及所采用的测量方法等。
因此，在进行功率测量时，需要对这些影响因素进行修正和校正，以保证测量结果的准确性和可靠性。
总而言之，发动机功率的测量原理是通过测量发动机输出的机械功率来评估发动机的性能。
不同的测量方法和设备可以用于这一目的，但需要注意对测量结果进行修正和校正，以获得准确可靠的测量结果。
高中物理实验测量功率的方法
高中物理实验测量功率的方法在物理实验中，测量功率是一项重要的实验内容。
本文将介绍几种常用的测量功率的方法，以帮助高中物理实验中的学生更好地理解和应用功率的概念。
一、直接测量法直接测量法是最简单直接的方法之一，适用于可以直接测量电流和电压的电路。
接下来以测量电灯的功率为例进行说明。
步骤：1. 打开实验仪器，将电灯接入电源电路。
2. 测量电路中的电流和电压。
3. 通过乘积计算功率：功率 = 电流 ×电压。
需要注意的是，电流和电压的单位需要保持一致，通常使用安培（A）和伏特（V）作为单位。
二、间接测量法间接测量法适用于无法直接测量电流或电压的情况下。
接下来以测量电子元件的功率为例进行说明。
步骤：1. 根据电子元件的特性，找到相关的电流和电压关系公式。
例如，对于电阻元件，有功率公式 P = I^2 × R，其中 P 表示功率，I 表示电流，R 表示电阻。
2. 测量电子元件的电阻数值。
3. 测量电路中的电流。
4. 根据公式计算功率。
需要注意的是，不同的电子元件有不同的功率公式，需要根据具体情况进行相应的选择和计算。
三、机械功率的测量方法在物理实验中，也有一些需要测量机械功率的实验，比如测定电动机的功率。
接下来以电动机为例进行说明。
步骤：1. 将电动机与负载（例如风扇）连接起来。
2. 测量电动机驱动轴的转速，可以使用测速仪或其他转速测量设备。
3. 测量电动机的扭矩，可以使用扭力计或其他扭矩测量设备。
4. 根据公式计算功率：功率 = 扭矩 ×转速。
需要注意的是，机械功率的测量需要利用转速和扭矩等相关参数，并使用适当的公式进行计算。
四、光功率的测量方法在测量光源的功率时，需要借助特殊的测量设备，如光功率计。
接下来以光源的功率测量为例进行说明。
步骤：1. 将光功率计与光源相连。
2. 测量光功率计的读数。
需要注意的是，光功率计的读数即为光源的功率。
结语：本文介绍了几种高中物理实验测量功率的方法，包括直接测量法、间接测量法、机械功率的测量方法和光功率的测量方法。
功率的测量——精选推荐
功率的测量发射功率的测量⽅法发射功率是⽆线电发射设备的主要技术指标，也是⽆线电管理部门需要检测的技术指标之⼀。
本⽂主要介绍⼏种发射功率的测量⽅法。
功率测量的基本知识1.1 功率测量的理论分析在直流和低频时，电压的测量是简单和直接的。
功率可以直接通过计算获得，P=V*I，由欧姆定律可知V=I *R，通过代换V或I，可得P=V*I =I2R= V2/R，只要知道V、I、R中任两个变量的值就可计算出功率值。
但在⾼频时，根据传输线原理可知，电压和电流可能随传输线的位置改变，如图1所⽰。
但功率是不变的，因此在射频和微波频率，⼤多数应⽤都采⽤直接功率测量，因为电压和电流测量已变得不现实。
1.2 功率单位功率的国际标准单位是⽡特（W），但在⽆线电通信领域，我们常⽤的单位是分贝毫⽡dBm 。
定义如下:PdBm=10Lg（P/P0）式中，P是以毫⽡为单位的功率值;P0为1 mW的参考功率。
由上式可知:0 dBm是1 mW。
根据对数基本性质，可得到⼀个简单导则是每3 dBm功率加倍，每-3 dBm功率减半。
每10 dBm 为10倍，每-10 dBm为1/10。
例如+29 dBm是多少？29 dBm＝（10+10+3+3+3）dBm＝（10*10*2*2*2）mW=800mW，因此结果是800 mW。
1.3 功率的⼏种常⽤基本形式平均功率是指在正常⼯作情况下，发信机在调制中以与所遇到的最低频率周期相⽐的⾜够长的时间间隔内，供给天线馈线的平均功率。
对于脉冲调制信号，则要在若⼲脉动重复上平均信号。
在所有功率测量中，平均功率是最常进⾏的测量。
峰功率是指最⼤瞬时功率。
平均功率和峰功率的关系，如图2所⽰。
对于射频脉冲信号，如果知道信号的占空⽐，就可从测量得到的平均功率按下列公式确定峰功率。
Ppeak = Pavg/占空⽐发射功率的测量⽅法⽬前我站配备的测量功率的仪器有德国R&S公司的CMS54综测仪、FSP30频谱分析仪、NRT功率计。
功率测量知识点总结
功率测量知识点总结一、功率测量的基本概念功率是指单位时间内所做的功或能量的转化速率。
在电力系统中，功率是电能转化为其他形式能量的速率。
功率的测量是电工实验室和现场检测中的重要内容，也是电力系统运行和管理的关键参数之一。
在电气领域中，功率常分为有功功率（Active Power）和无功功率（Reactive Power）。
有功功率指实际用于做功的电能，是电能转换为其他形式能量的功率；无功功率指在电压和电流之间存在相位差时，所引起的能量损耗，是电力系统中能量流失的一部分。
功率测量的目的是为了准确地了解电能的使用情况，对电能的生产、输送和使用进行评估和监测，以保证电力系统运行的安全、稳定和高效。
二、功率测量的方法功率测量的方法主要有平均功率测量和瞬时功率测量两种。
1.平均功率测量平均功率是在一定时间内所做的功的平均值。
平均功率测量主要应用在交流电路、交流电动机等稳态工作条件下。
测量的工具一般是交流电功率表或者多用表。
2.瞬时功率测量瞬时功率是在某一时刻所做的功。
瞬时功率测量主要应用在瞬态工况或者不规则变化的电路中。
测量的工具一般是示波器、功率分析仪等。
三、功率测量的设备功率测量的设备有多种，根据不同的测量对象和场合使用不同的设备。
1.功率表功率表是用来测量电路、设备等功率参数的仪器。
它可以测量有功功率、无功功率、视在功率、功率因数等参数，是电能测量和监测的重要设备。
2.数字示波器数字示波器是一种用来测量电信号波形的设备，它可以通过信号处理功能实现功率的测量。
它通过捕获电压和电流波形数据，计算波形的乘积得到瞬时功率，再进行平均处理得到平均功率。
3.功率分析仪功率分析仪是专门用来测量电力系统功率参数的仪器，它可以测量有功功率、无功功率、视在功率、功率因数等参数，并且可以实现对电能的全面监测和分析。
4.多功能表多功能表是一种集电压、电流、功率、功率因数等多种参数测量于一体的仪器，它可以同时测量多个参数，适用于各种场合的功率测量。
物理实验技术使用中的功率测量方法
物理实验技术使用中的功率测量方法引言在物理学实验中，功率测量是必不可少的一环。
无论是研究能量转换过程，还是评估设备的效率，功率测量都起着重要的作用。
本文将探讨物理实验技术中常用的功率测量方法，包括直接测量法、间接测量法以及新兴的非接触式测量法。
一、直接测量法直接测量法是最常见的功率测量方法之一。
它通过利用仪器直接测量电流和电压的值，并通过功率计算公式P=UI得到功率值。
这种方法简单直观，广泛应用于实验室中常见的电路实验，如测量直流电源的输出功率、交流电路的功率消耗等。
但是在使用直流电源时需要注意测量的极性，而在测量交流电路时需要考虑电压的相位差。
二、间接测量法间接测量法是另一种常用的功率测量方法。
它基于其他物理量与功率之间的关系进行测量。
其中一种常见的方法是使用热量测量法。
通过把实验样品放置在一个封闭的容器中，并测量在一定时间内产生的热量，可以计算出功率值。
这种方法常应用于测量电子设备的功耗以及燃料电池的输出功率等。
另一种常见的间接测量法是使用光功率计。
光功率计用于测量激光器、光纤传输系统以及光学器件的输出功率。
它基于光辐射的能量特性进行测量，通过将光束导入到光功率计中，根据光辐射强度的变化来计算功率。
这种方法在光学实验中得到广泛应用，并且在激光、通信等领域有重要的意义。
三、非接触式测量法随着科技的不断发展，非接触式测量法也逐渐应用于物理实验技术中。
这种技术通过利用无线电波、红外线等非接触手段进行功率测量。
其中一种常见的方法是通过红外测温仪测量物体表面的温度，再结合热传导原理计算出功率。
这种方法在实验室中的热物理实验中得到广泛应用，如测量发热元件的功率、评估散热器的性能等。
另一种新兴的非接触式测量法是利用微波辐射进行功率测量。
微波是一种电磁波，具有穿透力强、不易受干扰等特性。
通过将微波辐射照射到被测物体上，根据微波的反射、吸收等特性来计算功率值。
这种方法在实验室的磁学、材料科学等领域有广泛的应用，特别是在测量功率的同时可以获取有关物体结构、电磁性质等信息。
激光功率测试方法
激光功率测试方法
激光功率测试方法通常可分为以下几种：
1. 热光参数法：利用一个热敏电阻或热电偶来测量激光器的散热功率，根据激光器散热功率与激光输出功率之间的比例关系，来推算出激光器的输出功率。
2. 光电参数法：利用一个光电探测器来测量激光器的输出功率。
光电探测器可根据激光器输出的光信号，将其转换成电信号，从而测量出激光器的输出功率。
3. 反射法：利用一个带有特定反射镜的功率仪来测量激光器的输出功率。
该反射镜将一部分激光能量反射回来，通过功率仪测量这部分反射光的能量，从而推算出激光器的输出功率。
4. 绝对功率法：利用一个精确校准的功率仪来直接测量激光器的输出功率。
该方法需要使用高精度的功率仪器，并确保仪器的校准准确性。
需要注意的是，在进行激光功率测试时，应遵循相关的安全操作规程，并使用适当的防护设备，以确保人员和设备的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热电偶法热电偶是由两种小同的金属材料组成的。
如果把热电偶的热节点置于微波电磁场中，使之直接吸收微波功率，热节点的温度便上升，并由热电偶检测出温度差，该温差热电势便可作为微波功率的量度。
用这种原理设计成的功率计称为热电偶式功率计。
又因功率测量中热电偶是做成薄膜形式的，故又叫薄膜热电偶式功率计。
热电偶式功率计由两部分组成：一个用于能量转换的薄膜热电偶座，它将微波能量转化为电动势，另一个是高灵敏度的直流放大器，用来检测热电动势。
早期的薄膜热电偶式功率计的热电偶是用铋．锑金属薄膜制成的，这种热电偶的结构示意图如图2-8所示。
图中所示的结构用于同轴功率座。
热电偶的节点al和a2置于同轴传输线的高频电磁场，节点b2，b1，b3分别置于同轴线的内、外导体上，它的温度保持不变。
当微波功率未输入时，热电堆节点之间没有温差，因而没有输出。
当微波功率输入时，通过媒质基体的电容耦合，传输到铋-锑薄膜元件，由帕尔帖效应，在a1，a2节点的温度升高，这就与节点bl，b2，b3产生温差，由温差形成热电势，即贝克塞效应。
由于这里的热电堆是串联的，因此，总电势等于每对的和。
由于热电偶元件可以制成极薄的片状，因此功率灵敏度较高，动态范围也很宽。
功率指示器是一个高灵敏度的直流放大器，图2-9所示为其原理图。
热电偶产生的热电势经斩波器转换成交流电压，前置放大器提供了大约60dB的增益。
交流信号放大后进入解调器。
解调后的输出信号与功率座吸收的微波功率成正比。
为了便于修正功率指示器读数，仪器的读数设有“校准系数开关”，改变其位置，就可以使直流放大器的增益随之变化，从而使指示器得到修正。
薄膜热电偶式功率计具有响应速度快，灵敏度高、动态范罔宽、噪声低和零点漂移小等突出优点，适用于多种场合下的功率测量。
它的缺点是过载能力差。
此外，由于它的寄牛电抗大，要使这种同轴功率座工作到18GHz以上是很困难的。
1973年出现了半导体薄膜热电偶式功率计，它的工作原理同传统的铋一锑薄膜热电偶式功率计相同，但在热偶材料和功率座的结构上做了大的改进。
它是在一个0.76mm平方大小的硅片上集成了两个热电偶。
每个热电偶的电阻为100Ω，它们对高频是并联的而对直流是串联的，其等效电路如图2-10所示。
为了使0.76mm平方人小的集成式双热电偶芯片与同轴传输线的阻抗相匹配，用共面传输线将它与同轴线相连接，共面线通过一段渐变线过渡与热电偶相接。
这种结构保证了热电偶与同轴线之间的良好阻抗匹配，从而使功率座的驻波比在0.01～18GHz频率范围内小于1.4。
为了不使热电偶输出的微弱信号受到干扰，直流放大器的斩波器和前置放大器置于功率座内，然后用电缆与放大器连接。
这种功率指示器实现了数字化读数和自动化操作，不仅能通过指示器面板上的键盘实现人机对话式操作，还具有信息存储和数据处理能力，从而能够采取某些措施消除和修正误差，提高了测量准确度。
热敏电阻法热敏电阻是一种具有负温度系数的电阻元件，当它的温度升高时，电阻值就变小。
由于它对温度非常敏感，因此被广泛的用于微瓦和毫瓦级的功率测量中。
热敏电阻大都为珠形，其直径约为0.05～0.5mm，但也有杆形的。
早期使用的热敏电阻元件大多用玻璃壳封装。
然而，由于玻璃介质的存在，增加了元件的微波损耗。
近年来使用的热敏电阻元件为无外壳结构，因而减少了微波损耗。
(1)热敏电阻功率座热敏电阻功率座是由热敏电阻元件和座体组成。
热敏电阻功率座有波导座和同轴座两种形式。
在同轴热敏电阻功率座中使用的热敏电阻元件是双元件结构：两个热敏电阻串联连接,中心电极与同轴线的内导体相接，两个外电极经过隔直电容器与同轴线的外导体连接，每个热敏电阻的工作阻值为100Ω。
这样它们的阻抗对直流偏置功率是串联的，而对微波功率是并联的，呈现50Ω的阻抗，正好与同轴线的特性阻抗匹配。
波导热敏电阻座的工作带宽能覆盖波导的额定频段。
例如，3cm波导热敏电阻座能工作在8.2～12.4GHz频率范围；8mm波导热敏电阻座能工作在26.5～40GHz频率范围。
随着微波宽带测量技术的发展，波导热敏电阻座的应用受到倍频程的限制，已不适应宽频带测量技术的要求，逐渐被具有宽频带特性的同轴热敏电阻座所代替。
由于同轴热敏电阻座能跨越几个倍频程，因此已被广泛地应用于微波功率测量。
目前，具有双热敏电阻元件的同轴热敏电阻座的工作频率已达到18GHz。
有的热敏电阻座除了同轴传输线末端的腔体内有一对热敏电阻外，在腔体外部，另有一对热敏电阻(副热敏电阻对)，以补偿环境温度变化对检测热敏电阻的影响，这样在功率测量过程中可以减少环境温度变化的影响。
(2)功率指示器用热敏电阻测量功率时，最常用的是惠斯通电桥电路作为测量和指示装置，如图2.7所示。
即把功率座中的热敏电阻作为电桥的一个臂，利用热敏电阻吸收微波功率后阻值的变化来测量微波功率。
电桥电路多为直流电源供电，有时也利用低频电源供电。
按测量方法分，有如下几种电桥：不平衡电桥、平衡电桥(需要两次读数来计算被测功率值)、自动平衡电桥、自动平衡双电桥等。
后者已成为功率测量电桥的主要型式。
随着微波功率测量技术的发展，早期使用的电桥，如手动平衡电桥等，由于它们的测量准确度低、性能不稳定、使用不方便等缺点，已被淘汰。
现在广泛使用的是温度补偿式双热敏电阻自动平衡电桥。
这种新型电桥大大降低环境温度变化所带来的影响，而且又能直接读数。
因而它己成为目前主要使用的功率测量的指示器。
这类电桥测量功率的量程为luW～10mW，测量误差限为0.5％～1.0％。
它与热敏电阻配合使用，可测量频率高达40GHz的微波功率。
量热计法量热计法是将电磁能量转换成热能来测量。
变换器是感应、吸收电磁能量的负载，称为量热体。
负载吸收功率，使之转换成热能，从而量热体温度上升，检测其温差热电势，根据功率和热电势间的关系来确定被测功率。
量热体有干负载、流体(水、油等)负载之分。
实际测量中常采用替代技术来校准温度测量装置，用已知的直流(或低频)功率来替代被测射频或微波功率。
量热式功率计的工作频段已达毫米波段，量程可分别做成大、中、小功率范围，单个仪器动态范围达30～40dB，测量误差可达千分之几。
量热式功率计的主要优点是准确度高、可靠性好、动态范围大、阻抗匹配好；缺点是结构和测试技术复杂，对环境温度和测试设备要求苛刻，而且测试时间长。
囚它能获得很高的测量准确度，世界各国都采用它作为国家功率标准。
采用自动反馈电路可大大缩短测试时问，改善测量的精密度。
量热式功率计可分为替代静止式和替代流动式量热计，其主要技术指标为：频率范围，同轴系统一般到10GHz(有的可达18GHz)，波导系统可达毫米波；量程，静止式为10mW～1W(有的可达10W)，流动式量热计常用来测量大功率，例如水负载量热计，量程可达2 000W；误差为±3％～±10％；电压驻波比为1．5左右。
二极管法在微波功率测量中，晶体二极管是一种最常用的信号检波器，经常用作功率电平的指示器。
早期使用的晶体二极管大多是点接触式硅二极管，由于结构脆弱、一致性差、稳定性不好等缺点，仅能作为相对电平的指示，而不能用作绝对功率测量。
而后来出现的低势垒肖特基二极管，采用面接触式，机械强度和稳定性得到很大的提高，一致性好。
用它制造的功率座可测量nW量级的低电平功率。
在这种功率中，二极管检波器被集成在以蓝宝石为衬底的薄膜电路上，并有一个50Ω的终端负载与同轴线的阻抗相匹配，它在0．01～18GHz频率范围内的驻波系数小于1.4，功率灵敏度为500mV／mW，比热电偶功率座高3000倍。
但由于二极管平方律范围的限制，这种功率座的最大可测功率仅为10μW。
当被测功率大于μW时，检波器的输出电压与输入功率之间就会偏离线性关系，于是引入较大测量误差。
这类功率座也需配备高灵敏度的直流放大器作为功率指示器，从而组成二极管式功率计。
微量热计法微量热计法用测热电阻元件作为量热体，用量热计法原理高准确度确定测热电阻座的有效功率，然后用测热电阻座配以高准确度的电桥来单独测量功率。
这种方法的优点是准确度高，速度快和使用方便。
许多国家都用它建立小功率国家标准，准确度达±0.2％～±0.5％。
平均功率的测量方法在直流或低频段可使用直接按瓦特(W)刻度的瓦特表。
面在高频和微波段常采用间接测量，将功率转化为其他物理量进行测量。
功率往往采用功率计进行测量。
功率计一般是由功率座和功率指示器组成。
功率的测量方法根据原理可以分为：热敏电阻法、热电偶法、量热计法和二极管法。
射频替代法射频替代法是在相同的频率下，用射频连续波信号代替脉冲信号，实现对射频脉冲功率的测量。
因此，就把射频脉冲功率测量简化为连续波功率测量。
原理如图2-17所示。
测量方法如下。
开关接通B路，被测射频脉冲信号经过定向耦合器和检波器后，由A/D变换器采样，计算机处理并显示出被测脉冲信号的幅度值。
开关接通A路，调节射频连续波信号源的输出，使其在计算机上显示的幅度与脉冲幅度相等，这时从指示功率计读取指示的功率值只。
在端口1接连续波信号源，在端口2接标准功率计。
开关再次接通B路，由标准功率计读取功率值Ps，同时由指示功率计读取值P1'。
然后按照式(2-10)计算被测射频脉冲功率：式中，Pp为射频脉冲信号源输出的射频脉冲功率，P1为替代时指示功率计的读数，P1’和Ps均为测量时指示功率计的读数。
本方法的测量不确定度是由标准功率计、指示功率计、定向耦合器和连接不重复性等引入的标准不确定度分量构成。
用射频替代法测量脉冲功率的测量不确定度约为5％左右。
射频替代法适用于各种矩形、非矩形脉冲调制的峰值功率测量。
由于脉冲功率与连续波功率是在功率计上进行比较测量，故提高了测量的比较分辨力，比用示波器作比较指示要高一个数量级。
连续波比较法如果晶体检波器对连续波功率和脉冲峰值功率具有相同的响应，利用晶体检波器检波后的脉冲电压幅度与脉冲峰值功率成正比的特性，可以用比较的方法来测量脉冲峰值功率，测量原理框图如图2-16所示。
开关接通B路，被测脉冲信号经过定向耦合器I、射频开关和峰值检波器后，送到示波器，在示波器上可以得到脉冲调制的包络及脉冲信号的顶部幅度。
开关接通A路，连续波信号经过定向耦合器II、射频开关和峰值检波器后，存示波器上可以得到连续波信号幅度。
调节可调衰减器的衰减量使连续波信号的幅度与脉冲信号的幅度相同，只是在连续波小功率计的指示功率为P。
那么被测得峰值功率电平Pp可以用下式计算：（2-9）式中，C1，C2为定向耦合器I、II的耦合度，单位为dB。
用连续波比较法测量脉冲峰值功率的测量不确定度是由小功率计、定向耦合器、峰值检波器的交直流特性及接头连接不重复性等引入的标准不确定度分量所构成。
