CPU散热风扇微型直流无刷风扇电路图
散热风扇原理图
散热风扇原理图
散热风扇原理图如下所示（不含标题）：
[图]
图中所示为散热风扇的原理图，主要包括以下几个部分：
1. 电源：提供电能给风扇驱动器和风扇电机。
2. 风扇驱动器：接收来自电源的电能，控制电流的大小和方向。
3. 风扇电机：通过电能驱动，带动风扇叶片旋转。
4. 风扇叶片：连接到风扇电机的旋转部件，负责产生气流。
5. 散热片：位于风扇叶片后方，通过风扇产生的气流，增加散热效率，降低设备温度。
工作原理如下：
当电源通电后，电能被风扇驱动器接收并控制电流的大小和方向。
驱动器将电能传输给风扇电机，使其开始工作。
风扇电机通过电能转化为机械能，带动风扇叶片旋转。
随着叶片的旋转，风扇产生的气流经过散热片，从而增加了散热效率。
气流的流动会带走设备内部的热量，使设备保持在所需的温度范围内。
总结起来，散热风扇通过电能驱动风扇电机，带动风扇叶片旋转产生气流，并通过散热片增加散热效率，以降低设备温度。
直流无刷风扇电路
直流无刷风扇电路Last revision on 21 December 2020直流无刷风扇电路微型直流电机在家用电器中应用很广，尤其在计算机中广泛采用直流电机进行排风降温，这种新型的直流风扇采用无刷结构，克服了传统换向器式（有刷）电机易磨损、噪音大、寿命短等缺点。
据实物绘制的几种风扇电路，如附图所示。
其中图１为电源风扇电路；图２为显卡风扇电路；图３为ＣＰＵ风扇电路。
图１中Ｌ１、Ｌ２为风扇无刷电动机的电枢绕组。
ＩＣ为霍尔器件，其{1}脚为电源正端；{2}脚为电源负端；{3}脚为输出端；当其{3}脚输出高电平时，三极管ＴＲ１导通，Ｌ１被接通（同时ＴＲ１ｃ极呈低电平，ＴＲ２截止）；当ＩＣ{3}脚输出低电平时，ＴＲ１截止，其ｃ极呈高电平，ＴＲ２导通，Ｌ２被接通。
如此循环不已，Ｌ１、Ｌ２轮流通电形成旋转磁场而使无刷电机旋转，带动风扇工作。
图２、图３电路的工作原理与上述相同。
由于ＣＰＵ等工作温度高，风扇工作环境温度高，最常见的故障现象为润滑油干涸，出现很大的噪音，也影响风扇工作。
这可揭开风扇有标签的一面，加几滴润滑油即可；另一种故障现象为晶体管损坏，可揭开标签，去掉内卡圈，拆开后更换相同的晶体管即可。
电脑及电子设备冷却风机用的大多是直流无刷电机，现解剖一个通过实物讲一下工作原理。
下面是解剖照片。
以上是实物解剖。
根据实物测绘电路原理图如下：直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极对数(P)影响：N=120f / P。
在转子极对数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。
直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速反馈至控制中心反复校正，以期达到接近直流电机特性的方式。
也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。
直流无刷电机为了能转动，必须使定子线圈的磁场和转子永久磁体的磁场之间始终存在一定的角度。
直流无刷风扇电路
直流无刷风扇电路 Revised as of 23 November 2020直流无刷风扇电路微型直流电机在家用电器中应用很广，尤其在计算机中广泛采用直流电机进行排风降温，这种新型的直流风扇采用无刷结构，克服了传统换向器式（有刷）电机易磨损、噪音大、寿命短等缺点。
据实物绘制的几种风扇电路，如附图所示。
其中图１为电源风扇电路；图２为显卡风扇电路；图３为ＣＰＵ风扇电路。
图１中Ｌ１、Ｌ２为风扇无刷电动机的电枢绕组。
ＩＣ为霍尔器件，其{1}脚为电源正端；{2}脚为电源负端；{3}脚为输出端；当其{3}脚输出高电平时，三极管ＴＲ１导通，Ｌ１被接通（同时ＴＲ１ｃ极呈低电平，ＴＲ２截止）；当ＩＣ{3}脚输出低电平时，ＴＲ１截止，其ｃ极呈高电平，ＴＲ２导通，Ｌ２被接通。
如此循环不已，Ｌ１、Ｌ２轮流通电形成旋转磁场而使无刷电机旋转，带动风扇工作。
图２、图３电路的工作原理与上述相同。
由于ＣＰＵ等工作温度高，风扇工作环境温度高，最常见的故障现象为润滑油干涸，出现很大的噪音，也影响风扇工作。
这可揭开风扇有标签的一面，加几滴润滑油即可；另一种故障现象为晶体管损坏，可揭开标签，去掉内卡圈，拆开后更换相同的晶体管即可。
电脑及电子设备冷却风机用的大多是直流无刷电机，现解剖一个通过实物讲一下工作原理。
下面是解剖照片。
以上是实物解剖。
根据实物测绘电路原理图如下：直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极对数(P)影响：N=120f / P。
在转子极对数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。
直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速反馈至控制中心反复校正，以期达到接近直流电机特性的方式。
也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。
直流无刷电机为了能转动，必须使定子线圈的磁场和转子永久磁体的磁场之间始终存在一定的角度。
风扇的电路图

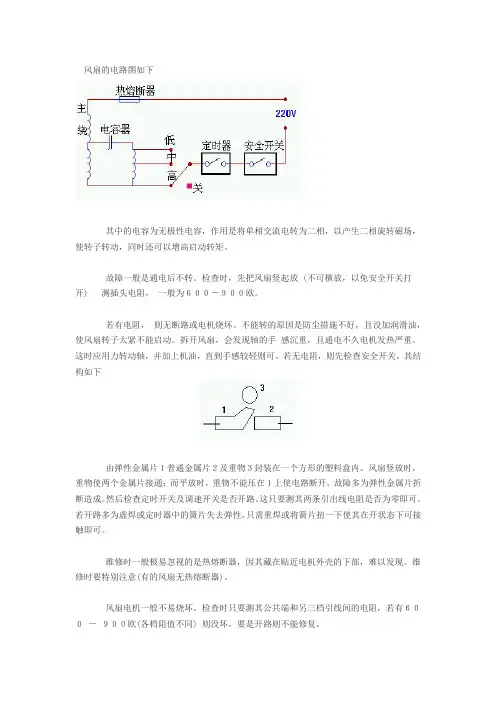

风扇的电路图如下
其中的电容为无极性电容，作用是将单相交流电转为二相，以产生二相旋转磁场，使转子转动，同时还可以增高启动转矩。
故障一般是通电后不转。
检查时，先把风扇竖起放 (不可横放，以免安全开关打开) 测插头电阻，一般为６００－９００欧。
若有电阻，则无断路或电机烧坏。
不能转的原因是防尘措施不好，且没加润滑油，使风扇转子太紧不能启动。
拆开风扇，会发现轴的手感沉重，且通电不久电机发热严重。
这时应用力转动轴，并加上机油，直到手感较轻则可。
若无电阻，则先检查安全开关。
其结构如下
由弹性金属片１普通金属片２及重物３封装在一个方形的塑料盒内。
风扇竖放时，重物使两个金属片接通；而平放时，重物不能压在１上使电路断开。
故障多为弹性金属片折断造成。
然后检查定时开关及调速开关是否开路。
这只要测其两条引出线电阻是否为零即可。
若开路多为虚焊或定时器中的簧片失去弹性。
只需重焊或将簧片扭一下使其在开状态下可接触即可。
维修时一般极易忽视的是热熔断器，因其藏在贴近电机外壳的下部，难以发现。
维修时要特别注意(有的风扇无热熔断器)。
风扇电机一般不易烧坏。
检查时只要测其公共端和另三档引线间的电阻，若有６００－９００欧(各档阻值不同) 则没坏。
要是开路则不能修复。
若上述各部件正常，则原因出在电容器，多为电容器击穿。
只须更换即可。
另外电容器击穿也是造成转速变慢的原因。
无刷直流电机原理图
。3 图如�成组分部个三器向换和子转、子定由它。械机转旋的能械机为换转能电流直将是机电流直 。间之分�转 00001�0001 在速转�V21�为压电电 供�机电流直为机电扇风的用使中脑电。型类种两机电流交和机电流直有机电�同不的式方电供据根
理原作工本基的机电扇风流直
。号信制控速调入输机电扇风向它过通�线号信制控速转是而 �线出输号信速测是不并线引根三第的扇风线引三些某�是的意注该应。线出输号信速转是则线的色颜 种一外另�地接和源电 V21�为别分色黑和色黄中线引根三�出输头插线引三从般一号信速测的扇风 。较比行进据数的示显与后然�速转际实量测表速转用使可�数倍个某是还速转实真是速转 扇风别辨欲如。号信速转实真的扇风映反成形能才理处过经须必�冲脉个 6 或个 4、个 2 生产圈一转每 如譬�数倍的速转是而�速转实真的扇风是不并号信速转的出输扇风些某。示显行进机主给供提线总据 数过通接直可号信的样这�圈一过转扇风示表头波个每�式形冲脉为常通号信速转的出输路电扇风从
圈线枢电使�在存的器向换于由�见可。场磁生产续继中组绕该在并�组绕对一另入接压电电供将器向 换�后度角定一过转子转当。接联路电外同以得组绕枢电的动转使�刷电的定固着压簧弹用面表的器向 换在。片缘绝是间中片向换的邻相个两每�成组片向换多许由�置装殊特种一的机动电流直是器向换 。动转下用作的力在子转此因�的动不定固是子定于由。用作的力生产场磁的子定与场 磁该�场磁生产时过通流电有中组绕当。组绕为之称�成而制绕线包漆由�圈线的上以组两有中子转 。分部转旋非的机电是�上架支扇风在定固被�极磁主即�子定
理原作工机电频变
。机电刷无用使部全乎几 中扇风热散前目�机电刷无了用使是就�等箱冰电频变、调空频变如�器电用家的术技频变带�机电刷 有的统传代取速迅在正机电刷无�此因。高度精节调度速�长命寿护维需无�刷碳有没于由机电刷无
电脑风扇温控电路图
电脑风扇温控电路图
电脑风扇温控电路图

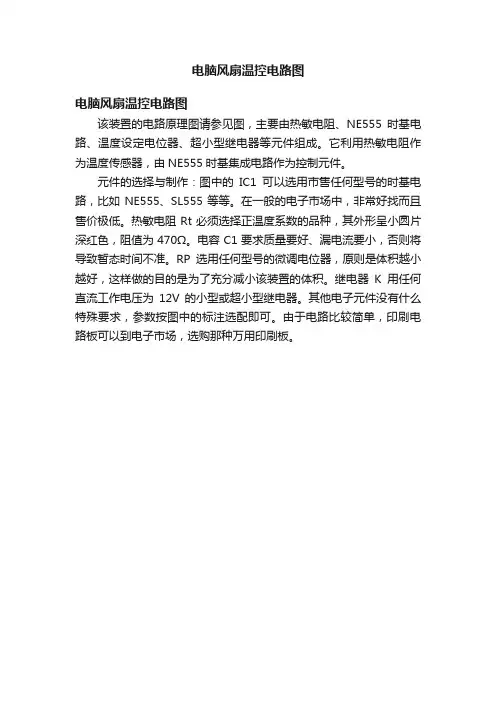

该装置的电路原理图请参见图，主要由热敏电阻、NE555时基电路、温度设定电位器、超小型继电器等元件组成。
它利用热敏电阻作为温度传感器，由NE555时基集成电路作为控制元件。
元件的选择与制作：图中的IC1可以选用市售任何型号的时基电路，比如NE555、SL555等等。
在一般的电子市场中，非常好找而且售价极低。
热敏电阻Rt必须选择正温度系数的品种，其外形呈小圆片深红色，阻值为470Ω。
电容C1要求质量要好、漏电流要小，否则将导致暂态时间不准。
RP选用任何型号的微调电位器，原则是体积越小越好，这样做的目的是为了充分减小该装置的体积。
继电器K用任何直流工作电压为12V的小型或超小型继电器。
其他电子元件没有什么特殊要求，参数按图中的标注选配即可。
由于电路比较简单，印刷电路板可以到电子市场，选购那种万用印刷板。
直流无刷风扇电路
直流无刷风扇电路微型直流电机在家用电器中应用很广,尤其在计算机中广泛采用直流电机进行排风降温,这种新型的直流风扇采用无刷结构,克服了传统换向器式(有刷)电机易磨损、噪音大、寿命短等缺点。
据实物绘制的几种风扇电路,如附图所示。
其中图１为电源风扇电路;图２为显卡风扇电路;图３为ＣＰＵ风扇电路。
图１中Ｌ１、Ｌ２为风扇无刷电动机的电枢绕组。
ＩＣ为霍尔器件,其{1}脚为电源正端;{2}脚为电源负端;{3}脚为输出端;当其{3}脚输出高电平时,三极管ＴＲ１导通,Ｌ１被接通(同时ＴＲ１ｃ极呈低电平,ＴＲ２截止);当ＩＣ{3}脚输出低电平时,ＴＲ１截止,其ｃ极呈高电平,ＴＲ２导通,Ｌ２被接通。
如此循环不已,Ｌ１、Ｌ２轮流通电形成旋转磁场而使无刷电机旋转,带动风扇工作。
图２、图３电路的工作原理与上述相同。
由于ＣＰＵ等工作温度高,风扇工作环境温度高,最常见的故障现象为润滑油干涸,出现很大的噪音,也影响风扇工作。
这可揭开风扇有标签的一面,加几滴润滑油即可;另一种故障现象为晶体管损坏,可揭开标签,去掉内卡圈,拆开后更换相同的晶体管即可。
电脑及电子设备冷却风机用的大多就是直流无刷电机,现解剖一个通过实物讲一下工作原理。
下面就是解剖照片。
以上就是实物解剖。
根据实物测绘电路原理图如下:直流无刷电机就是同步电机的一种,也就就是说电机转子的转速受电机定子旋转磁场的速度及转子极对数(P)影响:N=120f / P。
在转子极对数固定情况下,改变定子旋转磁场的频率就可以改变转子的转速。
直流无刷电机即就是将同步电机加上电子式控制(驱动器),控制定子旋转磁场的频率并将电机转子的转速反馈至控制中心反复校正,以期达到接近直流电机特性的方式。
也就就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。
直流无刷电机为了能转动,必须使定子线圈的磁场与转子永久磁体的磁场之间始终存在一定的角度。
转子转动的过程也就就是转子磁场方向改变的过程,为了使二者磁场存在角度,到一定的程度后,定子线圈的磁场方向必须改变。
风扇调速器电路原理图
风扇调速器电路原理图
微控制器需要2V ~ 5.5V范围的直流工作电源，电池或次级电源很容易供应这样范围的电压。
但是在特定情况下，基于微控制器的产品必须在没有降压变压器或生热降压的电阻器的场合下，直接依靠120V或220V交流电源插座工作。
作为替代品，规定用于交流线路服务的聚脂/聚丙烯膜电容器可充当无耗散电抗（图1）。
电容器C1是一个额定电压为150V rms的2mF AVX FFB16C0205K，提供明显的交流电压降，它可降低加到二极管桥整流器D1
的电压。
耐燃的金属膜电阻器R1限制了交流电源线中由闪电和突然的负载
变化引发的电流尖峰和瞬间电压。
在本应用中，交流电流不超过100 mA rms，并且51Ω、1W电阻器就能提供足够的限流能力。
R2是
5W、160Ω Yageo J型电阻器，D2是1N4733A齐纳二极管，它们为FreescaleC68HC908QT2型微控制器提供5V稳定电源。
原理图显示了基于微控制器的风扇调速器的代表性电路，其中的热敏电阻器传感气温，而微控制器驱动风扇电机。
图2示出了一个光强度调节器，它基于廉价的双二极管整流器和一个双向可控硅灯控制器，它们共享接地。
IC2是FairchildMOC3021-M双向可控硅驱动器光隔离器，把灯返回路径和微控
制器的接地返回隔离开（图3）。
在这三种电路的每一种中，Kingbright
W934GD5V0LED指示器均包含一个内置限流电阻器（未显示）。
小型直流风扇工作原理
FAN的基本概念;Q:4010, 8025,12025 分别是风扇的机种命称，它们是如何命名的.A:风扇通常是按外型其尺寸来命名的。
4010：L=40MM；W=40MM；H=10MM。
12025：L=120MM；W=120MM；H=25MM。
Q：风扇机种按机构是如何划分的？A：通常以风扇轴心结构分为one ball one sleeve; 一个培林加一个铜轴===》价格一般，寿命长two ball; 两个培林===》价格较贵，寿命更长sleeve ；铜轴===》价格便宜，寿命短Q：风扇通常外接的PIN 线有哪几种？A：通常按线接分为2PIN,3PIN,4PIN2PIN VCC+GND3PIN VCC+GND+FG / VCC+GND+RD4PIN VCC+GND+FG+PWM / VCC+GND+RD+PWMQ: 风扇中的FG,RD,PWM,CT，SS，分别指的是什么？A：FG Frenquency generator(转速侦测信号);RD Rotate detection(转动侦测信号);PWM Pulse width module(脉宽调制信号)CT Autoshutdown atuorestart(锁定自启动）；SS Soft Swich (软切换)Q:DC FAN 通常有哪几种工作电压，分别用在什么类的END Customers?A: 5V ----NB12V ------DT or VGA etc24V -------OA or Severs sys18V -------electromagnetic oven48V --------- other industrial applicationQ:风扇应用中经常听到的死点（定点）是指什么？A：是指FAN在通电中，通过外力使FAN扇叶停转在某一点，而在将外力撤离后，扇叶无法继续转动，而在这一点通常称为风扇的死点。
Q：风扇在客户承认测试或生产过程中通常会有哪些测试？A：生产过程：低压启动，锁机测试，烧机测试，异音测试，电流波形测试。
CPU散热风扇电源控制模型及线路原理图
CPU散热风扇电源控制线路。
用过笔记本电脑的朋友都应该知道，CPU散热风扇的转速是可以实现调节的，甚至在CPU发热量不是很高的工作状态下，风扇还会停止运转，以便节约更多的电能。
电脑在电池单独供电的情况下，系统的电能是非常宝贵的。
这就决定CPU散热风扇简单的停止和运转两种状态已不能满足电源管理的需要，它还需要能调节成各种不同转速的中间状态存在。
具体的线路实现原理，在后面介绍。
3.5.1 CPU散热风扇控制线路如图3-5-1所示，是整个笔记本电脑CPU散热风扇基本控制系统示意图。
它构成的几个要件有CPU内部温度传感器、主板温度控制芯片、主板电源管理芯片、CPU散热风扇供电线路和CPU散热风扇散热模组。
整个系统的组成，最终还是为了实现CPU降温来服务的。
现在分步来看。
图 3-5-1 典型CPU散热风扇控制模型■CPU内部温度传感器集成在CPU芯片内部一个热敏二极管的电气特性会随着CPU内核的温度变化而变化。
二极管传感器的变化信息，将通过CPU的两个引脚传递到主板上CPU底座附近温控芯片的两个引脚上去。
■主板温度控制芯片该温控芯片的主要职责就是将CPU内部温度传感器引脚传递来温度信息转换成符合SMBUS总线规范的数字信息，并最终传递给主板上的电源管理芯片。
不仅如此，当CPU温度升高到CPU规格限定值时，温控芯片通常能够直接去控制系统电源部分，关闭整个主机电源，避免CPU和其他相关模块因温度过高而损坏。
如图3-5-2所示，典型CPU温控芯片主板视图。
图 3-5-2 典型温控芯片视图■主板电源管理芯片电源管理芯片通过温控芯片侦测到CPU温度信息，并通过EC BIOS内部CPU温度控制列表，发出相应的控制信号，来控制CPU散热风扇工作电压进而实现风扇转速的调节。
下图3-5-3所列，为典型笔记本电脑机型CPU散热风扇转速控制信息清单。
图 3-5-3 典型风扇转速控制清单■ CPU散热风扇散热模组及其供电线路CPU散热风扇散热模组自身运转与否及其转速高低，最终还是由加在风扇引脚上面电压的高低决定。
散热风扇12v直流无刷电动机驱动电路
口散热风扇12V 直流无刷电机驱动电路作者：佚名 文章来源：本站原创 点击数342更新时间：2009-11-3 9:08:03 文章录入：随影清风 电脑机箱内少不了大小几个散热风扇，电源盒里一个散热风扇、 CPU 一个散热风扇、 扇，机箱上一般也有散热风扇。
下面给出两款 12V 散热风扇无刷电机驱动电路 电源、机箱散热风扇电机驱动电路（两引线，无检测端口） 12VDC BRUSHLESS FAN ADDACPU 散热风扇电机驱动电路（三引线，带检测端口）GND SMD IP SMD IPMODEPAVQUK 责任编辑：随影清风显卡一个散热风NIDEC TR150DC 12VDC 0.09R FANc6：? i JR?TGNDMODEL C33842-ES 42x42x±O.石mm PPVOUK风冷散热器的工作噪音主要有三个来源：轴承的摩擦与振动、扇叶的振动、风噪1.轴承的摩擦与振动：不但产生噪音，而且影响性能，缩短器件寿命，降低能源利用效率，是产品设计中尽量解决的关键技术问题。
2.扇叶的振动：一般采用塑料制作的风扇扇叶具有一定的韧性，可以承受一定程度的物理形变，同样也会在推动空气过程中因受力发生振动，但幅度一般较小。
另一种较为严重的振动则是由于扇叶质量分布不均，质心与旋转轴心存在偏心距所致。
当扇叶面积（质量）或偏心距较大的情况下，可能会带动风扇甚至散热器整体发生振动，进而波及整个机箱。
如果发生此类现象，则应怀疑风扇品质与工作状态。
3.风噪：流动的空气之间互相冲扰，与周围物体发生摩擦，叶片对气流的分离作用，周期性送风的脉动力等，都会产生噪音。
空气流速越快，湍流越多，往往风噪也越大，而且会随着风速的提高呈加速度增大。
普通的轴流风扇会在扇叶与外框间的空隙处产生反激气流，产生较大风噪的同时，更会对风量造成不利影响，也正因此出现了折缘、侧进风等改良设计。
噪音的主要影响就体现在使用者的身心健康与安全之上，而与噪音相伴的振动则可能导致芯片磨损、接口松动、盘片划伤等危及使用的现象。
散热风扇12v直流无刷电动机驱动电路
散热风扇12V直流无刷电机驱动电路作者：佚名文章来源：本站原创点击数342 更新时间：2009-11-3 9:08:03 文章录入：随影清风责任编辑：随影清风电脑机箱内少不了大小几个散热风扇，电源盒里一个散热风扇、CPU一个散热风扇、显卡一个散热风扇，机箱上一般也有散热风扇。
下面给出两款12V散热风扇无刷电机驱动电路电源、机箱散热风扇电机驱动电路（两引线，无检测端口）CPU散热风扇电机驱动电路（三引线，带检测端口）风冷散热器的工作噪音主要有三个来源：轴承的摩擦与振动、扇叶的振动、风噪。
1.轴承的摩擦与振动：不但产生噪音，而且影响性能，缩短器件寿命，降低能源利用效率，是产品设计中尽量解决的关键技术问题。
2.扇叶的振动：一般采用塑料制作的风扇扇叶具有一定的韧性，可以承受一定程度的物理形变，同样也会在推动空气过程中因受力发生振动，但幅度一般较小。
另一种较为严重的振动则是由于扇叶质量分布不均，质心与旋转轴心存在偏心距所致。
当扇叶面积（质量）或偏心距较大的情况下，可能会带动风扇甚至散热器整体发生振动，进而波及整个机箱。
如果发生此类现象，则应怀疑风扇品质与工作状态。
3.风噪：流动的空气之间互相冲扰，与周围物体发生摩擦，叶片对气流的分离作用，周期性送风的脉动力等，都会产生噪音。
空气流速越快，湍流越多，往往风噪也越大，而且会随着风速的提高呈加速度增大。
普通的轴流风扇会在扇叶与外框间的空隙处产生反激气流，产生较大风噪的同时，更会对风量造成不利影响，也正因此出现了折缘、侧进风等改良设计。
噪音的主要影响就体现在使用者的身心健康与安全之上，而与噪音相伴的振动则可能导致芯片磨损、接口松动、盘片划伤等危及使用的现象。
选择风扇时，应当关注风扇的工作噪音，要求自然是越小越好。
但厂家在产品参数中所提供的噪音数据，往往与实际使用中的效果存在一定差距，不可直接以之为准，这主要是由于工业标准测试方法与实际使用环境存在差别所致。
1.首先，日常生活中的背景噪音远高于静音室中15dBA的背景噪音。
DIY手绕无刷电机小巧简易USB风扇
DIY手绕无刷电机小巧简易USB风扇老电脑上的早换掉的坏风扇，以前认为是电路彻底坏了，不过是双滚珠轴承加龙手翼扇叶（叶片的末端略微向上折起，减弱边缘部分的风速，进而减小反激气流与摩擦，性能较传统设计有所提高的同时，工作噪音进一步下降。
），还是留着研究。
最近发现一些高效能风扇和高速风扇里的无刷电机的定子线圈都改良成单相结构加全乔逆变电路，软启动超高速风扇都已经采用霍尔元件辅助启动加MCU单片机反电动势过零检测高速回转技术，缺点是双股线圈手绕无刷电机后用5V USB启动了一会儿，还是转不动，估计是线圈反电动势下降太低无法过零检测运行，只好换成台达风扇无刷电机驱动电路（霍尔元件检测加SPWM合成正弦波高效能技术）。
用米勒 ML102的18650移动电源测试坏风扇无刷电机，发现米勒 ML102蓝光指示灯有点反应，有规律的亮暗变化，估计是线圈断路问题（米勒 ML102蓝光指示灯如果灭掉，表示短路也就是集成电路彻底坏掉），拆开无刷电机线圈，原来是线圈断了，于是想到以前电刷坏掉的USB简易风扇，拆出马达转子，取出转子线圈绕到坏风扇的无刷电机线圈，5V测试正常转动时的电流约0.5A，5V测试启动电流约0.65A，由于无刷电机相对较小较薄能效较低，除非用粘结钕铁硼橡胶磁铁才能提高能效，奇宏科技AVC风扇台达风扇等高效能无刷电机一般都是一根导线单相设计，DIY手绕无刷电机十分方便（风扇反转对调无刷电机接线端子即可），集成电路内置PWM启动限流0.6A，停转重启保护等，外置霍尔元件设计防止过热，无需像一般好几十甚至上百块钱的USB风扇那样需要小电流启动绕组，为了防止USB接口电流过大，先使用小电流启动绕组，启动完后自动切换成主绕组。
DIY手绕无刷电机装好后能正常转动，但是滚珠轴承噪音有点大，根据安耐美风扇磁悬浮加双滚珠轴承的灵感，于是DIY改良成了磁悬浮双滚珠轴承加可拆式扇叶，简化了支撑弹簧固定卡子等，同时减少了双滚珠轴承产生的噪音，由于转速较高（每分钟约2500转），为了防止扇叶意外脱落，7厘米特殊规格的风扇防护网有点繁琐不好配，加了个多功能简易防护杆（废旧签字笔山寨细笔芯加拉直的弹簧钢丝做的），防护杆内置可抽出支架设计，取出支架安好立起来后可当USB简易风扇，实用的90度可调设计，向上仰斜后可当普通USB风扇，向下倾斜后可当USB笔记本简易散热扇等。
多功能的机箱散热控制电路
多功能的机箱散热控制电路1.工作原理CPU是电脑中发热最大的部件，CPU的散热条件直接影响CPE的温度，而CPU的散热条件又受机箱内部温度的影响。
故CPU的温度可间接反映机箱的温度。
本控制器就是根据CPU的温度来控制CPU风扇的转速和机箱散热风扇的开关。
以及高温报警电路。
下图为机箱散热控制器的原理图。
该电路使用电压比较器LM339作为核心工作器件。
LM339必须工作在由稳压电路提供的稳定电压下。
以确保电路工作的稳定。
电路共分三部分。
第一部分是CPU风扇速度控制电路，由LM339_A及其外部电路组成。
温度监测元件使用小功率三极管的串联PN结（在图中标示为D1、D2），建议不要使用二极管。
RY1的作用是调节CPU风扇的起转温度。
RY2的作用是调节起转温度与全速温度的温度差。
全速温度是指CPU风扇达到全速转动时的最小温度。
D880Y是中功率三极管。
也可选用其他中功率三极管h值尽量要大些。
第二部分和第三部分的结构完全相同，主要作用是控制机箱风扇的开关和高温报警电路。
RY5和RY6都是调节其对应电路的工作的起始温度。
04的作用是放大D1与D2两端的电压变化，以提高翻转速度。
2.元件的选择这个电路虽然是敏感类型电路。
但由于在设计时保留了较大的调节空间，因此对元件的要求并不十分严格。
这里只需对几个元件进行简单的说明。
D1、D2是由两个小功率三极管的PN结串联而成的温度感应元件。
建议不要选用大功率三极管或二极管，以免影响负反馈电路的调节能力。
01只需选用一般的中功率三极管，Hfe值尽量要大些。
但要加上散热器。
Q5、Q6工作在开关状态。
耗散功率不大。
但要求有较大的载流能力，Hfe值也尽量要大些。
三端稳压器的稳压值要选9v以下的。
小功率的也a]。
3.电路制作在业余条件下可以在一块万能基板上制作电路。
4.电路调试制作好电路并确定无短路和漏焊后。
就可进行调试。
第一步主要是调好各部分电路的工作温度。
这是电路制作过程中最关键的一步。
