光纤损耗测试方法及其注意事项(1)
光纤损耗测试方法及其注意事项
《中国有线电视》2009(10)C H I N AD I G I T A L C A B L ET V·经验点滴·中图分类号:T N943.6 文献标识码:B 文章编号:1007-7022(2009)10-1094-01光纤损耗测试方法及其注意事项◆管 辉(吉林省广播电影电视局三三一台,吉林永吉132200) 由于应用和用户对带宽需求的进一步增加和光纤链路在满足高带宽方面的巨大优势,光纤的使用越来越多,无论是布线施工人员还是网络维护人员都有必要掌握光纤链路测试的技能。
2004年2月颁布的T I A/T S B-140测试标准,旨在说明正确的光纤测试步骤,该标准建议了两级测试,分别为:T i e r1(一级),使用光缆损耗测试设备(O L T S)来测试光缆的损耗和长度,并依靠O L T S或者可视故障定位仪(V F L)来验证极性;T i e r2(二级),包括一级的测试参数,还包括对已经安装的光缆链路的O T D R 追踪。
根据T S B-140标准,对于一条光纤链路来说,一级测试主要包括两个参数:长度和损耗。
事实上,早在标准A N S I/T I A/E I A-526-14A和A N S I/T I A/E I A-526-7中,已经分别对多模和单模光纤链路的损耗测试定义了3种测试方法(长度的测量,取决于仪表是否支持,如果仪表支持,在测试损耗的同时,长度同时也会测量)。
1 如何测试光纤链路损耗光纤链路损耗的测试包含两大步骤:一是设置参考值(此时不接被测链路),二是实际测试(此时接被测链路),下面具体介绍标准中定义的3种测试损耗的方法(以双向测试为例)。
测试方法A:方法A设置参考值时,采用两条光纤跳线和一个连接器(考虑一个方向,见图1上半部分),设置参考值后,将被测链路接进来(见图1下半部分),进行测试。
我们不难发现,每个方向的测试结果中包括光纤和一端的连接器的损耗,因此方法A是用来测试这种光缆链路:光纤链路一端有连接器,另一端没有。
光纤损耗的测量方法
光纤损耗的测量方法
光纤损耗可是个重要的家伙呀！它就像是通信道路上的小怪兽，会让信号变弱呢！那怎么测量这个小怪兽呢？嘿，咱有办法！
可以用剪断法呀！就像医生给病人做手术一样，把光纤剪断，分别测量两端的光功率，通过计算差值就能知道损耗啦！这多直接呀，就像直接找到小怪兽然后给它量量体重。
还有插入损耗法呢！把一个已知特性的器件插入光纤链路中，前后光功率的变化不就反映出损耗了嘛，这就好比在道路中间放个路牌，看看对通行有多大影响。
光时域反射仪法也很棒呀！它就像一个超级侦探，能沿着光纤一路探测，找到损耗的位置和大小，多厉害呀！这简直就是在黑暗中找到那一丝丝的异常。
回波损耗法也不能落下！它能检测反射光的情况，从而了解光纤的连接质量，就像通过镜子看自己脸上有没有脏东西一样。
这些方法各有各的妙处呀！它们都是我们攻克光纤损耗这个小怪兽的利器呢！难道不是吗？通过它们，我们能准确地了解光纤的状况，让通信更加顺畅，就像给道路铺上了平坦的柏油。
所以呀，我们要好好利用这些方法，和光纤损耗这个小怪兽斗智斗勇，让光信号欢快地在光纤里奔跑，为我们的生活带来便利和精彩！这就是光纤损耗测量方法的神奇之处呀！。
光缆中继段光纤接续损耗测试方法
光缆中继段光纤接续损耗测试方法1.引言1.1 概述概述部分的内容可以包括以下方面：光缆中继段光纤接续损耗测试方法是指在光纤通信系统中，对光缆中不同连接点处的接续损耗进行测试的方法。
光纤接续损耗是指信号在光纤连接处传输时由于连接点的存在而引起的信号衰减，这会影响到光纤通信系统的传输质量和性能。
光缆中继段光纤接续损耗测试方法的研究和应用对于保证光纤通信系统的正常运行和提高传输效率至关重要。
准确测试光缆中继段光纤接续损耗，可以及时发现连接点的问题，并及时采取相应的修复措施，保证光纤通信系统的正常传输。
在光缆中继段光纤接续损耗测试过程中，常用的测试方法包括OTDR （Optical Time Domain Reflectometer）和光纤衰减测试方法。
OTDR 是通过发送脉冲光信号，利用光纤连接处的反射信号来检测接续损耗，并通过分析反射信号的强度和时间来确定损耗的位置和数值。
另一种测试方法是光纤衰减测试，通过在信号源端和接收端分别测量信号的强度，计算两者之间的差值，从而确定接续损耗的大小。
这种方法相对简单，但需要确保测试设备和光纤连接点的稳定性和精度。
总之，光缆中继段光纤接续损耗测试方法的研究和应用对于光纤通信系统的运行和维护具有重要意义。
通过准确测试接续损耗的大小和位置，可以及时发现和修复问题，保证光纤通信系统的正常传输，提高通信效率和可靠性。
1.2文章结构1.2 文章结构：本文分为引言、正文和结论三个部分。
引言部分包括概述、文章结构和目的。
- 概述部分将介绍光缆中继段光纤接续损耗测试方法的背景和重要性，以及相关技术的研究现状。
- 文章结构部分将对整篇文章的结构和内容进行概述，介绍各个章节的主题和目的。
- 目的部分将明确阐述本文的研究目标和意义，以及对读者的指导意义。
正文部分分为若干小节，讨论光缆中继段光纤接续损耗测试方法的要点。
- 第2.1小节将阐述光缆中继段光纤接续损耗测试方法的要点1，介绍该方法的原理、步骤和应用范围。
如何测量光纤损耗与距离
光纤布线：如何测量光纤损耗与距离 Post By：2010-4-14 14:32:00一：了解一些术语1，起始功率：是指光离开光纤发送器时的振幅（能量），为一能量级别通常以相对1毫瓦（DBM）的分贝形式进行计量。
2，接收灵敏度：光纤接收器探测到一个进来的信号所需要的最小的能量（以相对于一毫瓦的分贝形式进行计量）3，接收饱和度：用以定义在对接收器激励过度之前的最大功率输入。
对接收器激励过度会导致数据错误或是根本无法探测到任何数据（以相对于一毫瓦的分贝的形式进行计量）4，光纤预算：从起始功率中减去接收灵敏度之后的结果。
功率预算不是能量的一种计量手段，帮以分贝（DB）的形式进行计量。
5，衰减：在传输过程中信号强度的降低。
衷减是放大的对立面，信号从一点发送到另一点时，衷减是正常的。
如果信号衰减太多，则其会变得无法让人理解。
这就是为什么大多数网络要求在一定的间隔要有中继器的原因。
衷减是以分贝为单位进行计量的。
6．模态色散（或是复合模态色散）：在多模光纤中发生，因为光是在多模方式下传送（反射路径），而每一条路径都会导致一个不同的传送距离。
模态色散是多模光纤中一个主要的距离局限因素。
二：计算损耗与距离1，从这里开始，所有在光纤链路上传送的数据都被认为是全双工模式的。
不能过于强调在半双工环境中，计时方面的顾虑限制了光纤链路的距离，无论使用什么样的光纤单模还是多模，这些限制都会发生的。
2，要注意分贝的测量是以对数形式进行的—在一段给定长度的光纤上的光的99%的损耗表示为-20DB。
三：光纤损耗的变量包括1，衷减：所有光纤布线都有由于玻璃中所含杂质而产生的光吸收与背射。
衰减是波长的一种功能，须要用所使用的波长进行确定与测量。
2，模态色散：数据的速率越高，则在模态色散造成无法准确将1与0分开之前，信号的传送距离越短。
模态色散只与多模电缆有关，并与数据速率成正比。
3，色散损耗：虽然单模光纤不会出现模态色模的情况，其它的色散作用却会引起脉冲展宽，限制作为数据速率一个功能的距离。

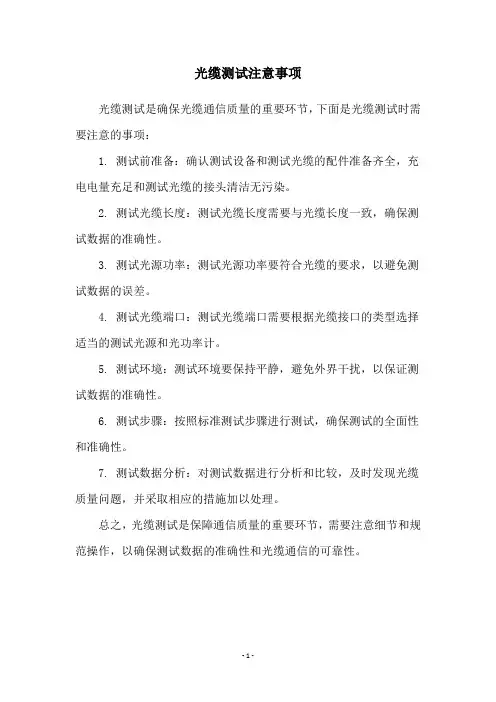

光缆测试注意事项
光缆测试注意事项
光缆测试是确保光缆通信质量的重要环节，下面是光缆测试时需要注意的事项：
1. 测试前准备：确认测试设备和测试光缆的配件准备齐全，充电电量充足和测试光缆的接头清洁无污染。
2. 测试光缆长度：测试光缆长度需要与光缆长度一致，确保测试数据的准确性。
3. 测试光源功率：测试光源功率要符合光缆的要求，以避免测试数据的误差。
4. 测试光缆端口：测试光缆端口需要根据光缆接口的类型选择适当的测试光源和光功率计。
5. 测试环境：测试环境要保持平静，避免外界干扰，以保证测试数据的准确性。
6. 测试步骤：按照标准测试步骤进行测试，确保测试的全面性和准确性。
7. 测试数据分析：对测试数据进行分析和比较，及时发现光缆质量问题，并采取相应的措施加以处理。
总之，光缆测试是保障通信质量的重要环节，需要注意细节和规范操作，以确保测试数据的准确性和光缆通信的可靠性。
- 1 -。
光纤测试方法
光纤测试方法光纤测试是指对光纤通信系统中的光纤、光纤连接器、光纤连接器和其他相关设备进行测试的过程。
光纤测试的主要目的是确保光纤通信系统的性能和可靠性，以及及时发现和排除潜在的故障问题。
在光纤通信系统中，光纤测试是非常重要的一环，它直接关系到光纤通信系统的正常运行和通信质量。
一、光纤测试的基本原理。
光纤测试的基本原理是利用光纤测试仪器对光纤通信系统中的光纤进行测试，通过测试仪器测量光纤的损耗、衰减、反射损耗等参数，从而判断光纤通信系统的性能和质量。
光纤测试仪器主要包括光源、光功率计、光纤反射损耗测试仪、光时间域反射仪等。
二、光纤测试的方法和步骤。
1. 光纤损耗测试。
光纤损耗测试是光纤测试中的重要环节，它主要用于测量光纤中的光信号传输过程中的损耗情况。
光纤损耗测试的方法包括端到端测试法、回波损耗测试法和光时间域反射测试法。
在进行光纤损耗测试时，需要注意保持光纤的清洁和光纤连接器的良好状态，以确保测试结果的准确性。
2. 光纤衰减测试。
光纤衰减测试是用于测量光纤中的光信号在传输过程中的衰减情况。
光纤衰减测试的方法包括单端测试法和双端测试法。
在进行光纤衰减测试时，需要注意选择合适的测试仪器和测试方法，以确保测试结果的准确性。
3. 光纤反射损耗测试。
光纤反射损耗测试是用于测量光纤连接器和光纤连接器之间的反射损耗情况。
光纤反射损耗测试的方法包括单端测试法和双端测试法。
在进行光纤反射损耗测试时，需要注意保持光纤连接器的清洁和良好状态，以确保测试结果的准确性。
4. 光纤时间域反射测试。
光纤时间域反射测试是用于测量光纤中的故障点和连接器之间的反射损耗情况。
光纤时间域反射测试的方法包括单端测试法和双端测试法。
在进行光纤时间域反射测试时，需要注意选择合适的测试仪器和测试方法，以确保测试结果的准确性。
三、光纤测试的注意事项。
1. 在进行光纤测试时，需要注意选择合适的测试仪器和测试方法，以确保测试结果的准确性。
2. 在进行光纤测试时，需要注意保持光纤和光纤连接器的清洁和良好状态，以确保测试结果的准确性。
光纤损耗测试实验报告
实验光纤损耗测试一、实验目的1、通过实验掌握对光纤总损耗和损耗系数以及光纤损耗谱的测试的多种方法。
2、学会正确使用光学测试仪表。
3、利用光时域反射仪（OTDR）进行光纤故障分析并判断。
二、实验仪器1、稳定化光源（λ=1310nm，λ=1550nm）一台2、光功率计一台3、光时域反射仪（OTDR）一台三、实验内容1、插入法测试单模光纤和多模光纤的传输损耗2、光时域反射仪测试1、连接图2、参数设置折射率：1.4675；范围：0-6km；脉宽：100ns。
3、测试曲线（附图片）4、测试结果并计算答：经OTDR测试得到反射峰AB两点间光纤长度为 1.957km，两点间损耗为1.512dB，取样距离63.80cm四、思考题：1、比较三种测试方法的优缺点；答：剪断法测量结果最精确，但具有破坏性；插入法在工程中更加常用，属于非破坏性测量；光时域反射仪OTDR测试比较方便，工程量少，测试结果直观易懂，成本高。
2、对光纤的传输损耗规律进行总结；答：光纤衰耗系数是多模光纤和单模光纤最重要的特性参数之一，在很大程度上决定了多模和单模光纤通信的中继距离。
衰耗系数的定义为：每公里光纤对光信号功率的衰减值。
其表达式为：a= 10 lg pi/po 单位为db/km其中：pi 为输入光功率值（w 瓦特）po 为输出光功率值（w 瓦特）使光纤产生衰耗的原因很多，主要有：吸收衰耗，包括杂质吸收和本征吸收；散射衰耗，包括线性散射、非线性散射和结构不完整散射等；其它衰耗，包括微弯曲衰耗等。
3、光时域反射法测试光纤损耗为什么需要连接标准光纤？答：由于光纤中的活动连接器和机械接头等特征点产生反射后引起OTDR 接收端饱合而带来的一系列“盲点”称为盲区。
不仅OTDR 前面板的活动连接器，而且光纤中其它的活动连接器都会引起盲区。
衰减盲区：从反射峰的起始点到接收器从饱合状态恢复到线性背向散射上0.5dB 点之间的距离。
事件盲区：从反射峰的起始点到接收器从饱合峰值恢复1.5dB 之间的距离。
光纤常用的测量方法
光纤常用的测量方法光纤是一种用于传输光信号的介质，它由一根或多根非常细的光导纤维组成。
在实际应用中，我们需要对光纤进行测量，以确保其性能和质量。
本文将介绍光纤常用的测量方法。
一、传输损耗测量方法传输损耗是指光信号在光纤中传输过程中的能量损耗。
为了测量光纤的传输损耗，常用的方法是使用光功率计和光源。
首先，将光源连接到光纤的一端，然后将光功率计连接到光纤的另一端，测量光功率计接收到的光功率，再计算出传输损耗。
二、反射损耗测量方法光纤的反射损耗是指光信号在光纤连接处发生反射而损失的能量。
为了测量光纤的反射损耗，常用的方法是使用光纤反射测试仪。
测试仪通过向光纤传输一束光信号，然后测量反射回来的光信号的能量，从而计算出反射损耗。
三、衰耗均匀性测量方法衰耗均匀性是指光纤中各个位置的传输损耗是否均匀。
为了测量光纤的衰耗均匀性，常用的方法是使用OTDR（光时域反射仪）。
OTDR向光纤发送脉冲光信号，并测量光信号在光纤中传输过程中的反射和散射信号。
通过分析反射和散射信号的强度和时间信息，可以得到光纤中各个位置的传输损耗情况，从而判断衰耗均匀性。
四、色散测量方法色散是光信号在光纤中传输过程中由于光的频率不同而产生的时间延迟。
为了测量光纤的色散，常用的方法是使用色散测量仪。
色散测量仪通过向光纤传输不同频率的光信号，并测量不同频率的光信号在光纤中传输的时间延迟。
通过分析不同频率的光信号的时间延迟，可以计算出光纤的色散情况。
五、纤芯直径测量方法纤芯直径是指光纤中心的直径，它对光信号的传输性能有重要影响。
为了测量光纤的纤芯直径，常用的方法是使用显微镜和图像分析软件。
首先，将光纤放在显微镜下，然后使用图像分析软件测量显微镜下观察到的光纤图像的直径，从而计算出纤芯直径。
光纤常用的测量方法包括传输损耗测量、反射损耗测量、衰耗均匀性测量、色散测量和纤芯直径测量。
这些测量方法可以有效评估光纤的性能和质量，为光纤的应用提供可靠的支持。
光纤插损测试方法
光纤插损测试方法光纤插损测试是光纤通信领域中重要的测试方法之一，用于评估光纤连接的质量和性能。
本文将介绍光纤插损测试的原理、步骤和常用测试仪器，以及一些注意事项。
一、光纤插损测试的原理光纤插损是指信号在光纤连接中传输时的损耗程度，它包括连接件本身的损耗和连接接头的损耗。
光纤插损测试的原理是利用光源发出一定功率的光信号，经过被测光纤连接后，再由光功率计测量输出功率，通过计算两者之间的差值来确定光纤连接的插损。
二、光纤插损测试的步骤1. 准备测试仪器：光源、光功率计、光纤连接器等。
2. 连接测试仪器：将光源和光功率计通过光纤连接器与被测光纤连接起来。
3. 设置测试参数：根据实际情况选择合适的测试波长、功率范围等参数。
4. 测量光功率：打开光源，使其发出光信号，然后使用光功率计测量输出功率。
5. 记录测试结果：将测得的输出功率记录下来，作为光纤连接的插损值。
三、光纤插损测试的常用仪器1. 光源：光纤插损测试中常用的光源有激光光源和LED光源。
激光光源具有高功率、窄带宽的特点，适用于长距离传输的测试；LED 光源功率较低，适用于短距离传输的测试。
2. 光功率计：光功率计用于测量光源输出功率和光纤连接的接收功率，常见的有光电探测器和光纤光功率计两种。
3. 光纤连接器：用于连接光源、光功率计和被测光纤，常见的有FC、SC、LC、ST等类型。
四、光纤插损测试的注意事项1. 清洁光纤：在进行光纤插损测试之前，需确保光纤的连接端面干净，无污染和损伤。
2. 正确设置测试参数：根据被测光纤的特性和要求，选择合适的测试波长、功率范围等参数。
3. 避免光纤弯曲：在连接光纤时要注意避免过度弯曲，以免影响测试结果。
4. 注意光源功率：光源功率不宜过高，以免对光功率计造成损坏。
5. 多次测试取平均值：为了获得更准确的插损值，建议进行多次测试，并取平均值作为最终结果。
总结：光纤插损测试是评估光纤连接质量的重要手段，通过测量光源输出功率和光纤连接的接收功率，可以计算得出光纤连接的插损值。
产生光纤损耗的原因及损耗的测试方法
产生光纤损耗的原因及损耗的测试方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!产生光纤损耗的原因及损耗的测试方法光纤损耗是光信号在传输过程中逐渐减弱的现象，它直接影响到光通信系统的性能。
光纤损耗测试方法及其注意事项
光纤损耗测试方法及其注意事项1 引言随着应用和用户对带宽需求的进一步增加，光纤链路对满足高带宽方面的巨大优势逐步体现，光纤的使用越来越多。
在施工中，无论是布线施工人员，还是网络维护人员，都有必要掌握光纤链路测试的技能。
2004年2月颁布的TIA/ TSB-140测试标准，旨在说明正确的光纤测试步骤。
该标准建议了两级测试，分别为：Tier 1（一级），使用光缆损耗测试设备（OLTS）来测试光缆的损耗和长度，并依靠OLTS或者可视故障定位仪（VFL）验证极性；Tier 2（二级），包括一级的测试参数，还包括对已安装的光缆链路的OTDR追踪。
根据TSB-140标准，对于一条光纤链路来说，一级测试主要包括两个参数：长度和损耗。
事实上，早在标准ANSI/TIA/EIA-526-14A 和ANSI/TIA/EIA-526-7中，已经分别对多模和单模光纤链路的损耗测试，定义了三种测试方法（长度的测量，取决于仪表是否支持，如果仪表支持，在测试损耗的同时，长度同时也会测量）。
为了方便，本文中分别称为：方法A、方法B和方法C。
TSB－140就是在这基础上发展而来，与此兼容。
本文主要就这三种方法各自的特点、操作方法、应该使用的场合进行分析和阐述。
另外，对光纤链路的测试中需要注意的问题进行分析。
2 如何测试光纤链路损耗光纤链路损耗的测试，包含两大步骤：一是设置参考值（此时不接被测链路），二是实际测试（此时接被测链路）。
标准中定义了三种测试损耗的方法（以双向测试为例）：2.1 测试方法A方法A设置参考值时，采用两条光纤跳线和一个连接器（考虑一个方向，如图1）。
设置参考值后，将被测链路接进来（如图2），进行测试。
图1图2每个方向的测试结果中包括光纤和一端的连接器的损耗。
因此，方法A 是用来测试这种光缆链路：光纤链路一端有连接器，另一端没有。
2.2 测试方法B方法B设置参考值时，只使用了一条光纤跳线（考虑一个方向，如图3）。
光纤回损测试方法
光纤回损测试方法
嘿，朋友们！今天咱来聊聊光纤回损测试方法。
这玩意儿啊，就像是给光纤做一次全面的“体检”！
你想想看，光纤就像是信息高速公路，那要是这条路上有啥问题，咱不得赶紧知道呀！回损测试呢，就是帮我们找到这些小毛病的好办法。
其实做这个测试也不难，就跟咱平时检查身体差不多。
首先得有合适的工具，就像医生得有听诊器啥的。
然后呢，把这些工具和光纤连接好，就可以开始啦！
测试的时候啊，你就感觉自己像是个侦探，在寻找光纤里的小秘密。
有时候你会发现一些奇怪的数据，这时候可别慌张，得静下心来慢慢分析。
咱可以把光纤想象成一条长长的管道，回损测试就是看看这个管道里有没有堵塞或者漏洞啥的。
如果有，那可得赶紧想办法解决呀，不然信息在里面跑着跑着不就出问题啦！
比如说，要是回损值太高，那不就像是管道里有个大石头挡住了信息的路嘛。
这时候就得好好找找原因，是光纤连接不好呀，还是哪里出了问题。
做这个测试还得有点耐心哦，可不能着急。
就跟你走路一样，得一步一步稳稳当当的。
有时候可能一次测不出来，那就多测几次呗，总能找到答案的。
而且啊，做这个测试还能让我们更好地了解光纤的性能呢。
就像我们了解自己的身体一样，知道哪里强哪里弱。
这样以后用起来也更放心呀！
还有哦，测试的时候一定要仔细认真，可别马马虎虎的。
不然就像看病看错了一样，那可不行！咱得对光纤负责，对信息的传输负责呀！
总之呢，光纤回损测试方法可重要啦！它能让我们的信息高速公路更加通畅，让我们的生活更加便利。
大家可别小瞧了它哟！直接就去试试吧，看看你能不能成为那个厉害的光纤“医生”！。
光衰测试方法-概述说明以及解释
光衰测试方法-概述说明以及解释1.引言1.1 概述概述部分的内容可以简要介绍光衰测试方法的背景和意义，以及该方法在通信和光纤领域的重要性。
以下是一个可能的概述：在光通信和光纤领域，光衰测试是一项关键的测试技术，用于评估光纤链路中的衰减程度。
光衰表示光信号在传输过程中损失的能量或功率。
光纤链路中的衰减对于正常的信号传输至关重要，因为它直接影响着光信号的质量和距离。
因此，准确地测量和分析光纤链路中的光衰变得至关重要。
本文将重点讨论光衰测试方法，旨在介绍该领域的相关理论、技术和实践经验。
通过深入研究光衰测试方法的要点和原理，读者将能够更好地了解和掌握如何准确测量和评估光纤链路中的光衰。
在正文部分，我们将详细介绍光衰测试方法的要点，包括常用的测试设备和仪器、测试步骤和注意事项等。
同时，我们还将介绍一些典型的光衰测试方法，如发光二极管（LED）光源法和激光器光源法。
这些方法在不同的应用场景中有着各自的优点和适用性，读者可以根据实际需求选择合适的方法进行光衰测试。
最后，在结论部分，我们将对本文进行总结，并提出对光衰测试方法的展望。
通过本文的学习，读者将能够对光衰测试方法有一个全面而深入的了解，从而为光通信和光纤领域的研究和实践提供有力的支持。
1.2文章结构文章结构部分的内容：本文主要介绍光衰测试方法的各个要点和步骤。
该方法用于测量光信号在传输过程中的衰减情况，以保证光纤通信系统的正常运行和性能优化。
首先，我们将简要介绍光衰测试方法的概念和背景。
随着光纤通信技术的发展和应用的广泛，准确测量光纤传输中的衰减情况对于保证数据的可靠传输至关重要。
因此，光衰测试方法的研究和应用变得极为重要。
接下来，我们将详细介绍光衰测试方法的步骤和要点。
首先，我们将介绍如何选择合适的光衰测试设备和仪器。
这些设备和仪器的选择将直接影响到测试结果的准确性和可靠性。
然后，我们将介绍如何准备要进行测试的光纤样品。
这包括对连接头的清洁和检查以及光纤的端面处理等。
实验七光纤损耗特性（衰减系数）测量（插入法）
实验七 光纤损耗特性（衰减系数）测量（插入法）实验七 光纤损耗特性（衰减系数）测量（插入法）一 实验目的1 了解光纤的损耗特性2 了解损耗特性的测量方法及原理二 实验原理及框图光在光纤中传播时，平均光功率沿光纤长度按照指数规律减少，即()10/100L P L P α）（）（= (7.1)其中一个重要的参数是α(λ)，它表示在波长λ处的衰减系数。
其定义为单位长度光纤引起的光功率衰减，单位是dB/km 。
当长度为L 时，()()()()km dB P L P L /0lg 10-=λα (7.2) 应用上式时，要特别注意两点：①假定光纤沿轴向是均匀的，即α与轴向位置无关。
②对多模光纤，必须达到平衡模分布。
只有满足这样的条件，测得的衰减系数才能线性相加。
插入法测试原理如下。
首先将参考系统连在注入系统和接收系统之间，测出功率P 1；然后将待测光纤连到注入系统和接收系统之间，测出功率P 2，则被测光纤段的总衰减A 由下式给出()()[]λλ21/log 10P P A = (dB) (6.12)实验平台中我们可以采用插入法测量光纤的损耗，实验框图如7.2所示：实验七光纤损耗特性（衰减系数）测量（插入法）测试步骤为：1、如图7.2(a)所示，搭建数字光发模块甲，输入方波，此时用光功率计测试S点（即光发送机的ST连接头）的输出功率P1，此值定为光纤的入射功率。
2、按图7.2(b)连接好待测光纤，将S点输出的光信号输入扰模器，经过待测光纤后，测出光功率P2，光纤的总损耗A=P2−P1（dBm），然后就可粗略的估算出每公里光纤的损耗值。
注：此实验的开设必须具备扰模器和2公里以上的光纤（需另外配置）。
测光纤损耗实验报告
一、实验目的1. 理解光纤损耗的定义及其影响因素。
2. 掌握光纤损耗的测量方法。
3. 通过实验验证光纤损耗的理论知识。
二、实验原理光纤损耗是指光信号在光纤中传输过程中由于散射、吸收、辐射等原因而造成的能量损失。
光纤损耗的主要影响因素包括材料、结构、长度、波长等。
光纤损耗的测量方法有插入法、截断法、背向散射法等。
本实验采用插入法测量光纤损耗。
插入法是将光功率计、光纤跳线和光无源器件连接起来，通过测量不同位置的光功率，计算出光纤损耗。
三、实验仪器1. 光功率计2. 万用表3. 双踪示波器4. 光纤跳线一组5. 光无源器件一套（连接器、光耦合器、光隔离器、波分复用器、光衰减器）四、实验步骤1. 将光功率计、光纤跳线和光无源器件连接起来，组成测试系统。
2. 将光功率计设置在测量光功率的频率上。
3. 在测试系统中，将光功率计置于光纤的起始端，记录光功率值P1。
4. 将光功率计置于光纤的末端，记录光功率值P2。
5. 根据公式P2/P1 = 10lg(损耗)计算光纤损耗。
五、实验数据及结果1. 光纤长度：2km2. 光功率计测量频率：1550nm3. 测试系统光功率值：- 起始端：P1 = -10dBm- 末端：P2 = -30dBm根据公式计算光纤损耗：P2/P1 = 10lg(损耗)(-30dBm)/(-10dBm) = 10lg(损耗)3 = 10lg(损耗)lg(损耗) = 0.3损耗= 10^0.3 ≈ 2.00dB六、实验结果分析通过实验测量，得到光纤损耗约为2.00dB。
与理论计算值基本一致，说明本实验结果可靠。
七、实验结论1. 本实验成功验证了光纤损耗的定义及其影响因素。
2. 插入法是一种简单、有效的光纤损耗测量方法。
3. 实验结果与理论计算值基本一致，说明实验方法可靠。
八、实验注意事项1. 在连接光纤跳线和光无源器件时，注意清洁光纤端面，避免灰尘和污垢对实验结果的影响。
2. 在测量光功率时，确保光功率计设置在正确的频率上。
光纤衰减测量方法
光纤衰减测量方法嘿，朋友们！今天咱们来聊聊光纤衰减测量这事儿，就像探索一个神秘的魔法世界一样有趣呢。
你可以把光纤想象成一条超级高速公路，只不过在这条路上跑的不是汽车，而是光精灵。
而光纤衰减呢，就像是光精灵在这条路上跑着跑着累了，或者是路上有些小怪兽（杂质之类的东西）把它们的能量给吸走了一部分。
那我们怎么知道光精灵到底损失了多少能量呢？这就需要测量啦。
有一种方法叫剪断法，这名字听起来是不是有点粗暴？就好像是抓住光纤这个小蛇，然后“咔嚓”一下剪断它的尾巴，看看光精灵在尾巴这截儿到底少了多少。
这就好比是你在一个装满水的水管中间剪断，看看流出来的水少了多少流量一样，只不过咱们这儿是光的流量。
还有插入损耗法呢。
这个方法就像是给光精灵设置了一个小关卡，让它们穿过一个特殊的装置。
这个装置可能就像一个贪吃的小怪物，光精灵穿过它的时候，它就会偷偷吃掉一点光精灵的能量。
我们通过观察光精灵进去之前和出来之后的变化，就能算出光纤的衰减啦。
然后是背向散射法，这个可就更神奇啦。
就像是在光精灵奔跑的路上放了一个小镜子，光精灵跑着跑着撞到镜子上，一部分就会反射回来。
我们就像超级侦探一样，根据反射回来的光精灵的情况，判断出在整个光纤旅程中，光精灵到底遭遇了多少“不测”，也就是光纤的衰减程度。
在测量的时候啊，那些仪器就像是魔法棒一样。
操作人员就像魔法师，拿着魔法棒在光纤这个神秘的魔法世界里施展魔法，探寻光精灵的秘密。
有时候，测量就像在黑暗中找一颗小小的钻石。
光纤很细很细，光精灵的变化又很微妙，就像那钻石的光芒很微弱一样，需要我们非常细心地去捕捉。
而且，测量过程中的误差就像调皮的小捣蛋鬼，总是时不时地冒出来捣乱。
可能是环境这个大怪兽在搞鬼，温度啊、湿度啊，就像大怪兽呼出的气息，影响着光精灵的旅程。
不过呢，只要我们像超级英雄一样，掌握好各种测量方法，就能准确地测量出光纤衰减，让光精灵在光纤高速公路上跑得更顺畅，就像给光精灵们开辟了一条最完美的跑道，让它们带着信息以最快的速度抵达目的地，就像超级快递员一样迅速又准确呢。
光纤衰耗测试方法
光纤衰耗测试方法
光纤衰耗测试可重要啦，就像给光纤做个体检一样。
咱先来说说用啥工具，最常用的就是光功率计和光源这对“黄金搭档”。
光功率计就像是个小侦探，能探测到光纤里光的功率大小。
光源呢，就负责发出光，让光纤有光可传。
把光源和要测试的光纤一端连接好，然后在光纤的另一端接上光功率计。
这时候光功率计上就会显示出一个数值，这个数值就是光在经过光纤传输后的功率啦。
那怎么算出衰耗呢？其实很简单哦。
我们得先知道光源发出的初始光功率，假设这个初始功率是P1，然后再看光功率计测到的功率是P2。
衰耗值就等于10乘以以10为底（P1除以P2）的对数。
这个公式可能听起来有点绕，不过多算几次就熟悉啦。
还有一种情况呢，如果没有专门的光源，也有办法哦。
现在有些设备本身就带有光发射功能，我们可以利用这个功能来代替独立的光源。
同样在光纤的另一端用光功率计测量，按照上面的方法计算衰耗。
在测试的时候呀，一定要注意光纤的连接头。
连接头要是没接好，那测出来的数据可就不准啦。
就像两个人牵手，如果没握紧，信息传递就会出问题。
连接头要插得稳稳当当的，确保光在传输过程中不会因为连接不好而额外损失功率。
另外，光纤要是有弯曲过度的地方也会增加衰耗呢。
所以在测试前，要检查一下光纤有没有被折得太厉害的地方。
要是发现有，得把它捋直了再测试，不然测出来的衰耗可能比实际的要大很多。
光纤衰耗测试并不难，只要掌握了这些小窍门，就可以轻松搞定啦。
这样就能保证光纤正常工作，让我们的网络呀、通信呀都顺顺利利的。
实验七 光纤损耗特性(衰减系数)测量(插入法)
实验七光纤损耗特性（衰减系数）测量（插入法）一、实验目的1. 了解光纤传输的损耗特性和衰减系数的概念。
2. 了解光纤损耗的分类，及其影响因素。
3. 掌握采用插入法测量光纤衰减系数的方法。
二、实验原理在光纤传输过程中，光信号经过一些介质和器件或与其它物体碰撞后会产生一定的损耗，这就称为光纤的损耗。
光纤的损耗可以分为以下四种类型：（1）吸收损耗：光的能量被吸收而消失，产生热量。
如玻璃的吸收、材料的吸收等。
（2）散射损耗：光信号在光纤中沿途受到杂散粒子、小孔、弯曲等的反射散射而产生的能量损失。
（3）弯曲损耗：光线经过光纤的弯曲时发生能量损失。
（4）连接损耗：两个连接接口之间由于信号不匹配、插接不紧等原因而产生的损耗。
衡量光纤损耗的指标是衰减系数，也称为损耗系数或损耗因子，是指光纤传输过程中单位长度对光信号传输导致的减弱程度，通常用dB/km来表示。
单位长度的衰减如果某个值a，则传输距离L时的衰减α=aL。
α也可以按照公式α=10logP1/P2计算，其中P1为信号发出后的功率，P2为光信号到达接收端的功率。
2. 插入法的原理插入法是一种最常用的测量光纤衰减系数方法之一。
其基本思想是，将激光光源发出的光信号通过一个变光电压传感器检测，然后接入待测光纤，再次检测通过后的光信号强度。
这两次检测得到的信号强度差就是所需要测量的光纤衰减系数。
注意：在插入法中要保证的是检测光纤的两端光纤接头之间无其它元器件和纤芯的变化，以便得到最准确的衰减系数。
三、实验器材1. ST-6508型光纤衰减测试仪（包括发光源和变光电压传感器）；2. FC/PC光纤接头及光纤；3. 限流电源；4. 电压表。
四、实验步骤2. 等待5~10分钟，待测试仪自校验结束后，使变光电压传感器输出端连接到电压表上，待电压表稳定后记录稳定值V1。
3. 将FC/PC光纤接头插入发光源的输出端，将电压表接在衰减测试仪的输入端。
4. 将FC/PC光纤接头的另一个端口插入变光电压传感器的输入端，待变光电压传感器输出端电压稳定后，记录电压表的读数V2和V3。
怎样用光功率计测光纤损耗
怎样用光功率计测光纤损耗
一头接光源，一头接光功率计。
设成1310或1550窗口，读数就行了。
1，先用尾纤相联，读功率数。
2，然后接上被测光纤，读功率数。
两数相减就是光纤的衰耗
第一步：校表。
确定入纤功率，把使用的两根跳线，直接用对接头把两根跳线连好，两端一边接功率计，一边接光源，测出的收功率值（dBm）作为基准值A（读数值）。
第二步：测线路上的光功。
松开对接头的跳线端头，注意：光源、光功率计端的跳线头不要动，因化测试条件，可减少误差。
到待测线路两端，连好跳线，进行测量，测出的值为B（读数值）。
第三步：计算。
线路损耗值=B-A+0.5（dBm）。
注释：A值里边因测试引入了一个接头的损耗，实际收功应为A1值，A1=A+0.5dBm。
B值里边因测试引入了两个接头的损耗，实际收功应为B1值，B1=B+1dBm。
一个活动连接头的损耗取FC对接头经验值0.5dBm。
实验六-光纤活动连接器损耗测试实验讲解
常用光纤器件特性测试实验实验六光纤活动连接器损耗测试实验一、实验目的1、了解光纤活动连接器插入损耗测试方法2、了解光纤活动连接器回波损耗测试方法3、掌握它们的正确使用方法二、实验要求1、测量活动连接器的插入损耗2、测量活动连接器的回波损耗三、预备知识1、了解活动连接器的特点、特性四、实验仪器1、ZY12OFCom13BG3型光纤通信原理实验箱2、FC 接口光功率计3、万用表4、FC/PC-FC/PC单模光跳线5、FC-FC 法兰盘6、Y 型分路器7、连接导线1台 1台 1台 2根 1个1个 20根五、实验原理光纤活动连接器是连接两根光纤或光缆形成连接光通路且可以重复装拆的无源器件。
其外形与普通电缆连接器有点相似，但其内部结构复杂，机械加工精度要求高。
主要技术要求是插入损耗小，拆卸方便，互换性好，重复插拔的寿命长。
它还具有将光纤与有源器件、光纤与其它无源器件、光纤与系统和仪表进行活动连接的功能。
评价一个活动连接器的性能指标有很多，其中最重要的指标有4个，即插入损耗、回波损耗、重复性和互换性。
光纤活动连接器插入损耗是指光纤中的光信号通过活动连接器之后，其输出光功率相对输入光功率的分贝数，计算公式为：I L 10lg(P 0P 1 （6-1）其中P 0为输入端的光功率，P 1为输出端的光功率。
对于多模光纤连接器来讲，注入的光功率应当经过扰模器，滤去高次模，使光纤中的模式为稳态分布，这样才能准确地衡量连接器的插入损耗。
光纤活动连接器的插入损耗越小越好。
光纤活动连接器插入损耗测试方法为：向光发端机的数字驱动电路送入一伪随机信号（长度为24位），保持注入电流恒定。
将活动连接器连接在光发端机与光功率计之间，记下此时的光功率P 1；取下活动连接器，再测此时的光功率，记为P 0，将P 0、P 1代入10-1式即可计算出其插入损耗。
其实验原理框图如图6-1所示。
活动连接器的回波损耗：向光发端机的数字驱动电路送入一伪随机信号（长度为24位），保持注入电流恒定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤损耗测试方法及其注意事项1 引言由于应用和用户对带宽需求的进一步增加和光纤链路对满足高带宽方面的巨大优势，光纤的使用越来越多。
无论是布线施工人员，还是网络维护人员，都有必要掌握光纤链路测试的技能。
2004年2月颁布的TIA/ TSB-140测试标准，旨在说明正确的光纤测试步骤。
该标准建议了两级测试，分别为：Tier 1（一级），使用光缆损耗测试设备（OLTS）来测试光缆的损耗和长度，并依靠OLTS或者可视故障定位仪（VFL）验证极性；Tier 2（二级），包括一级的测试参数，还包括对已安装的光缆链路的OTDR追踪。
?根据TSB-140标准，对于一条光纤链路来说，一级测试主要包括两个参数：长度和损耗。
事实上，早在标准ANSI/TIA/EIA-526-14A 和ANSI/TIA/EIA-526-7中，已经分别对多模和单模光纤链路的损耗测试，定义了三种测试方法（长度的测量，取决于仪表是否支持，如果仪表支持，在测试损耗的同时，长度同时也会测量）。
为了方便，我们分别称为：方法A、方法B和方法C。
TSB－140就是在这基础上发展而来，与此兼容。
那么这三种方法各有什么特点，怎么操作，应该在什么场合下使用呢？这正是本文要阐述的问题。
另外，光纤链路的测试，不同于双绞线链路的测试，又有什么地方需要注意或者有什么原则可以遵循呢？这也是本文想与读者分享的内容。
2 如何测试光纤链路损耗光纤链路损耗的测试，包含两大步骤：一是设置参考值（此时不接被测链路），二是实际测试（此时接被测链路）。
下面我们具体介绍一下标准中定义的三种测试损耗的方法（以双向测试为例）。
2.1 测试方法A方法A设置参考值时，采用两条光纤跳线和一个连接器（考虑一个方向，如下图上半部分）。
设置参考值后，将被测链路接进来（如下图下半部分），进行测试。
我们不难发现，每个方向的测试结果中包括光纤和一端的连接器的损耗。
因此，方法A 是用来测试这种光缆链路：光纤链路一端有连接器，另一端没有。
2.2 测试方法B方法B设置参考值时，只使用了一条光纤跳线（考虑一个方向，如下图上半部分）。
设置参考值后，将被测链路接进来（如下图下半部分），进行测试。
这种方法的测试结果中，包括光纤链路和两端连接的损耗。
因此，方法B是用来测试这种光缆链路：链路两端都有连接器，其连接器的损耗是整个损耗的重要部分。
这就是室内光缆的常见例子。
细心的读者不难发现，从技术角度讲，测试结果它还包括了额外的光纤跳线（3－4）的损耗，但是其长度较短，损耗可以忽略不计。
对室内光缆网络，这种方法提供了精确的光缆链路测试，因为它包括了光缆本身以及电缆两端的连接器。
2.3 测试方法C方法C设置参考值时，使用三条光纤和两个连接器（单方向，见下图上半部分），其中两个连接器之间的光纤为长度小于1M的光纤跳线（通常为30M），测试时，用被测光纤链路将连接器之间的光纤跳线替换（如下图下半部分）。
因此，方法C的测试结果，仅包含光纤的损耗，不包含两端连接器的损耗，而短光纤跳线引入的误差很小，可忽略不计。
这种方法，由于两端都不包含连接器的损耗，所以更适合于电信运营商的光纤链路的测试，因为电信的光纤链路通常距离比较长，光纤链路的损耗主要是光纤本身的损耗。
而对于室内的应用，通常链路两端都会连接器，所以不建议采用这种方法。
当然，对于两端没有连接器的光纤链路来说，此方法是适用的。
值得一提的是，如果被测链路两端的连接头不一样，只要在设置参考值时，选用合适的连接器和相应的转接跳线即可。
3 测试方法的局限性和改进标准中虽然规定了建议了三种测试方法。
但是值得注意的是，这里有一个大前提，即：被测光纤的接头或连接器和仪表提供的接口必须要一致。
除此之外，还有其它一些不尽人意的地方。
以方法B为例，当使用方法B 时，存在以下几个不足之处：当参考值设置完后，进行实际测试时，需要将测试仪一端的连接光缆断开。
千万要记住的是：千万不要断开光源输出端。
输出端一旦断开，原来设置的参考值就失效了，必须重新设置基准，否则会严重影响测试的结果。
不幸的是，人们往往忽视这一点。
即使我们知道要从测试仪测试(输入)端断开连接电缆，仍然要非常小心，尽量避免接头处受到污染或检测器受到损坏。
为了测试发送和接收同在一起的双工SFP连接器，从输入端断开的同时，源(输出)端也不得不断开，因而违反了第一条原则。
使用方法B时，要求你的测试仪连接器必须和被测光缆的连接器相同。
为了克服以上不足，我们介绍一种新的测试方法，它是方法B的改进。
改进后，它不仅提供了同样的测试结果而且保证了和测试标准的一致性，同时克服了以上4点不足。
3.1 改进的测试方法B方法B的简单改进使得我们能够保持原来的精度(每次测量都包括光缆以及两端的接头，同时又避免了上述的缺陷。
改进后的方法B，在设置参考时使用两条连接光缆和一个连接适配器，与方法A类似，然而，测试时的连接方式与方法A不同。
以测试两端都是MT-RJ连接器的一对光纤为例（仪表提供的接口为SC）。
设置基准时，如下图所示。
使用了一个双工MT-RJ连接器和四根SC——MT-RJ的短跳线。
测试时，断开连接器的一端，接入被测光纤，同时引入了额外的一对短测试跳线（MT-RJ——MT-RJ，通常30cm或更短），如下图所示。
容易看出，这样测试的结果和方法B测得的结果一样，测试结果包括光缆和两端连接器的损耗（MT-RJ——MT-RJ短测试跳线的损耗忽略不计）。
与测试方法B的一致性改进的方法B和原来的方法B相比，有以下几点好处，并且保持了测试结果的一致性：改进的方法B所得到的损耗测量结果和ANSI/TIA/EIA-526-14A中的方法B是一致的。
根据方法B，可以正确地测量链路的损耗，测试时的链路比设置基准时的链路多出两个适配器。
使用这种方法测量的损耗是链路中光缆以及链路两端连接器的损耗之和。
改进方法B，让我们可以方便测试不同接口类型的链路，而不受仪表本身接口的限制。
而且改进的方法B，使得不需要在测试仪器接口处断开光纤，从而减少了由于重复插拔所导致的污染误差和对测试仪器的光接口的磨损。
解决了测试带有SFP双工连接器的光纤链路的复杂问题。
3.2 测试方法变通事实上，实际的被测链路千差万别。
上面介绍的测试方法，在有些情况下，就没法进行了。
比如：要测试一条两端连接器类型不同的链路（如：一端带LC 连接器，另一端为MT-RJ连接器），就无法实现了。
这时怎么办呢，其实只要稍做变通就可以了。
现在以测试一对“一端是LC 连接器，另一端为MT-RJ连接器”的光纤链路为例（仪表提供的接口为SC），加以说明。
这种链路用以上的方法都无法直接测试。
于是我们要将这种链路稍加变通，让它变成可以用上述方法测试的链路。
最直接的方法就是两端分别加上短跳线，从而变成方法C适用的链路。
这里，我们在一端加上LC——SC的跳线，另一端加上MT-RJ——SC的跳线，变通之后，问题就变成测试一对SC——SC的链路，显然可以用方法C来测试。
于是，设置参考值时，其连接方式如下图上半部分，这是典型的方法C设置基准的方式。
而测试时，只要将变通后的链路当成一个整体，按照方法C的步骤将被测链路接入进来即可。
注意到，测试结果中，除了原来的被测链路之外，还包括了两端增加的短跳线的损耗，由于短跳线的损耗很小，可以忽略不计。
其实，通过这种变通的方法，我们可以解决绝大多数光纤链路，是一种非常实用的方法。
思路都是一样的，那就是通过增加短跳线来转化成方法C的测试问题。
细心的读者难免会问，为什么要两端都加跳线呢，只在一端加跳线行不行。
回答是肯定的。
比如，我们可以LC连接器一端，增加LC——MT-RJ跳线，因而就变成测试这样一条链路：一端是MT-RJ连接器，另一端是MT-RJ接头。
显然我们可以用方法A来测试。
测试结果和原来的链路有一根短跳线的误差，可以忽略不计。
归纳起来，不论对于什么类型的链路，我们都可以通过增加跳线的方式，将其转化成方法A或方法C来进行测试。
至于增加什么样的跳线，有一个原则要注意，那就是：增加短跳线后，两端的接头或连接器要一致，而且尽可能在一端加跳线，而不是两端都加。
另外，要特别提醒的是，只能增加跳线，而不能增加连接器来转化问题，因为连接器引入的损耗太大，不能忽略不计。
3.3 测试方法的选择光纤链路的测试方法我们介绍了好几种，步骤都是一样的，即先设置参考值，再测试。
不同的方法，要选择合适的连接方式设置参考值，并且确保设置参考值后，能方便地将被测链路加进来，测试出准确的损耗。
为了便于选择，本人编制了下表，供参考。
总而言之，当我们要测试一条光纤链路时，要考虑的三个因素是：两端连接器的个数连接类型是否相同连接类型是否与仪表的接口匹配。
根据这个三个因素，参照上表，即可选择合适的测试方法。
4 注意事项相对于双绞线的测试，光纤链路的测试更为复杂一些。
除了要熟悉上述的测试方法外，还要注意以下事项：首先，对于不同的光纤链路，单模或多模，相应地，要选用单模或多模仪表。
测试时，所选择的光源和波长，最好要与实际使用中的光源和波长一致，否则测试结果就会失去参考价值。
设置好参考值后，千万注意不要在仪表光源的输出口断开，一旦断开，要求重要设置基准，否则测试结果可能不准确，甚至出现负值。
光源需要预热十分钟左右才能稳定，设置参考值要在光源稳定后才能进行。
如果环境变化较大，如：从室内到室外，温度变化大，要重要设置参考值。
光纤端接面要保持清洁，尤其是与仪表接口连接时，最好先清洁一下。
有条件的用户，可以配备光纤端接面检测仪和清洁工具，确保端接面的清洁。
5 总结本文首先较为详细、全面地介绍了光纤链路损耗（包括长度）的测试方法，然后在此基础上进行了归纳，方便读者在实践中选择合适的测试方法，最后列出光纤测试中应该注意的事项。
希望对光缆链路测试或维护人员，尤其是入门者有所帮助。
