下载SHP矢量格式的等高线

如何下载SHP矢量格式的等高线

一、什么是等高线？

等高线指的是地形图上高程相等的相邻各点所连成的闭合曲线，把地面上海拔高度相同的点连成的闭合曲线，并垂直投影到一个水平面上，并按比例缩绘在图纸上，就得到等高线。等高线也可以看作是不同海拔高度的水平面与实际地面的交线，所以等高线是闭合曲线，在等高线上标注的数字为该等高线的海拔。

二、如何下载SHP矢量格式的等高线

首先，请确保水经注万能地图下载器软件版本为X3.0build1469以上，然后我们只需要以下几步即可下载到SHP矢量格式的等高线。

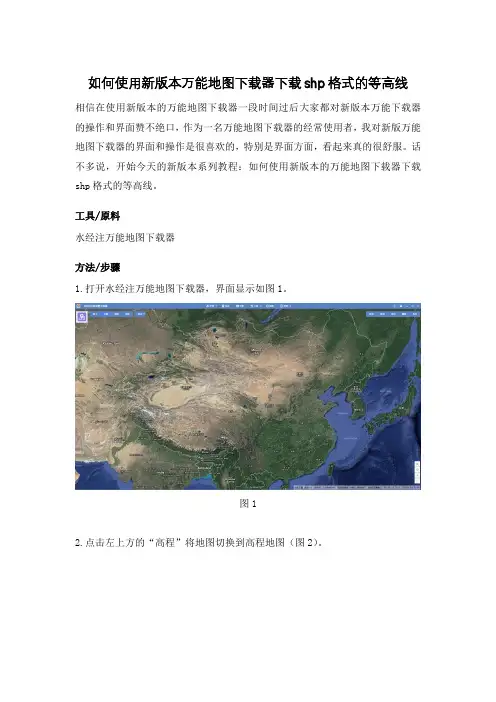

第一步：切换到在线高程数据地图

点击视图中的“高程”可以切换到高程数据视图，你可以在视图中看到即时渲染的半透明高程数据图，如下图所示。

第二步：按行政区下载高程

点击软件顶部的“下载”工具，会有多种确定下载范围的方式供你选择。

如果选择的“屏幕范围”，将会按当前屏幕显示的范围下载，另外也可以通过框选、绘制多边型或导入面状的DXF\SHP\KML\KMZ文件的方式来确定下载区域。

这里我们以下载“工布江达县”行政区域为例。

首先在软件的右上角点击“区划”并选择“西藏自治区”，然后选择“林芝地区”下的“工布江达县”，最后会在地图中显示行政区域并同时显示“下载”按钮，如下图所示。

点击“下载”按钮，在“新建任务”对话框中选择第15级（该级别对应的高程采样间距为10米左右），并确保存储格式为TIF、勾选裁剪功能和背景透明功能，如下图所示。

点击对话框中的“确认”按钮之后将会自动生成并导出TIF格式的高程数据。

第三步：提取SHP矢量等高线

TIF高程数据必须用 Global Mapper 或ArcGIS等专业软件中才能看到地形起伏的渲染

图，这里以ArcGIS 软件为例，打开高程文件之后效果如下图所示。

在“ArcToolbox”中，选择“3D Analyst Tools->Raster Surface->Contour”，在显示的“Contour”对话框中将等高距设置为10米，如下图所示。

生成的等高线结果放大局部后，效果如下图所示。

第四步：保存为SHP文件

在生成的等高线图层上单击鼠标右键，再选择“Data->Export Data...”可以将生成的等高线保存为SHP文件，如下图所示。
