篇一：梁上打孔原则

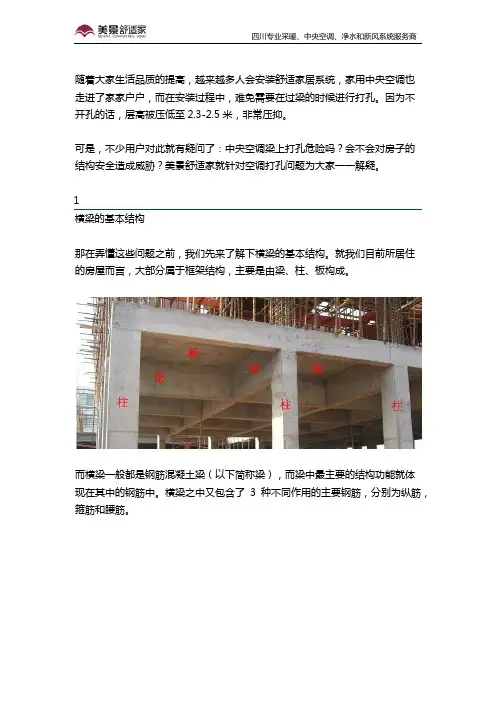

梁上打孔原则

1）打孔前了解每个孔位意图，了解房屋结构及内外情况；

2）标示清楚每个孔位，还要观察水电管路的走向；

3）打孔尽量打在梁的两侧，两侧受力最小；

4）打孔尽量打在下面有墙体的梁上；

5）打孔尽量打在梁的顶部，顶部受力较小；

6）梁上尽量打小孔；

7）梁高度20公分不得打上下孔；梁的下部五公分的位置严禁打孔。通常在梁下部三公分处有主筋,严禁打到主筋.

8）洞的直径不能超过梁直径的四分之一

篇二：梁开洞要求及做法

梁开洞要求及做法：

一个工程是否有这种混凝土已经成型再来开孔的情况，体现了这个项目的管理水平！标准的梁上空洞应该采用预留的方式，空洞周边还用采取加强措施！

楼主问空洞的位置一般应该在梁高的1/3中部，下面这个截图就是常见的设计方法：

平法03G101-1中有一个梁上留洞的加强方式，上面也可以看出空洞的位置限制要求。

孔洞还有方孔与圆孔之分，下面这个截图分别是两种不同孔洞的加强方法：

一、留洞要求：

1.对于预埋钢套管，当预埋位置设置在跨中L/3范围内时，要求：①洞口大小必须小于或等于0.4倍的梁高；②洞口上边缘距梁上边必须大于或等于0.3倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④相邻两个洞口的中心间距应不小于2倍的较大洞口直径。以上四条必须同时满足，对不满足此要求的钢套管大小、标高及位置应作相应调整。

2.当预埋位置设置在梁端L/3范围内时，要求：①洞口大小必须小于或等于0.3倍的梁高；②洞口上边缘距梁上边必须大于或等于0.35倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④洞边到梁边或柱边的距离必须大于或等于1.5梁高；⑤相邻两个洞口的中心间距应不小于3倍的较大洞口直径。以上五条必须同时满足，对不满足此要求的钢套管大小、标高及位置应作相应调整。

二、具体补强做法以下都有详细说明：

参考资料：

《高规》7.2.27

《全国民用建筑工程设计技术措施－结构》5.3.29

《钢筋混凝土结构构造手册》（二版）3.9

《苏G01-2003》17页

梁上开洞的计算和构造的一般规定

(1)框架梁或剪力墙的连梁，因机电设备管道的穿行需开孔洞时，应合理选择孔洞垃置，并应进行内力和承载力计算厦构造措施。

(2)位置应避开梁端塑性铰区，尽可能设置在剪力较小的跨中L/3区域内，必要

时也可设置在梁端1/3区域内。孔洞偏心宜偏向受拉区，偏心距EO不宜大于0.05H。小孔洞尽可能预留套管。当设置多个孔洞时，相邻孔洞边缘间净距不应小于2.5HJ。孔洞尺寸和位置应满足表5-24的规定。孔洞长度与高度之比值`L_O`/`H_3`应满足：跨中L/3区域内不大于6；梁端L/3区域内不大于3。

（3）当矩形孔洞的高度小于MM，且孔洞周边配筋可按构造设置。上、下弦杆纵向钢筋`A_A2`、`A_A3`可采用2Φ10~2Φ12，采用Φ6~Φ8，间距不应大于0.5`H_1`或0.5`H_2`及100MM，孔洞边竖向箍筋应加密.

（4）当孔洞尽寸超过上项时，孔洞上、下弦杆的配筋应按计算确定，但不应小于按构造要求设置的配筋。

孔洞上、下弦杆的内力按下列公式计算

公式14 5-53

式中`V_H`------孔洞边梁组合剪力设计值；

Q-----------孔洞上弦杆均布竖向；

`Λ_B`------抗震加强系数，抗震等级为一、二级时，`Λ_B`=1.5；三四级时，`Λ_B`=1.2.非抗震设计是，`Λ_B`=1.0 `M_B`-------孔洞中点处梁的弯矩设计值；

Z--------孔洞上、下弦杆之间中心距离；

孔洞上、下弦杆截面尺寸应符合下列要求；

无地震组合时：

`V_I`≤0.25`Β_1F_CBH_O`(5-58)

有地震组合时

跨高比`L_O`/`H_I`＞2.5 `V_I`≤`(1)/(Γ_RE)`(0.20 `Β_1F_CBH_O` )(5-59)

跨高比`L_O`/`H_I`≤2.5 `V_I`≤`(1)/(Γ_RE)`(0.15`Β_1F_CBH_O` )(5-59)

式中`V_I`------上、下弦杆剪力设计值，按公式（5-53）、（5-54）计算

B、`H_O`----上、下弦杆截面宽度和有效高度；

`H_I`------上、下弦杆截面宽度和有效高度

`F_C`------混凝土轴心抗压强度计值

`Γ_RE`----承载力抗震调整系数，取0.85

`Β_1`----当≤C50,取0.8；C80,取0.4；C50~C80间,取其

内插值；

斜截面承载力和下截面偏心受压，偏心受拉承载力计算，见《混凝土结构设计规范》有关计算公式。

孔洞上、下弦杆的箍筋除按计算确定外，应按有无抗震设防区别构造要求。有抗震设防的框架梁和剪力墙连梁，箍筋应按梁端部加密区要求全长（`L_O`）加密。在孔洞边各H/2范围内梁的箍筋按梁端加密区设置。

孔洞上弦杆下部钢盘`A_A2`和下弦杆下部钢筋`A_A3`，伸过孔洞边的长度不小于40倍直径。上弦杆上部钢筋`A_A1`和下弦杆下部钢筋`A_A4`按计算所需截面面积小于整梁的计算所需钢筋截面面积时，应按整梁要求通长，当大于整梁钢盘截面面积时，可以孔洞范围局部加筋来补定所需钢筋，加筋伸过孔洞边的长度应不小于40倍直径。

篇三：钻孔灌注桩施工规范

钻孔灌注桩施工规范

成孔质量的控制成孔是混凝土灌注桩施工中的一个重要部分，其质量如控制得不好，则可能会发生塌孔、缩径、桩孔偏斜及桩端达不到设计持力层要求等，还将直接影响桩身质量和造成桩承载力下降。因此，在成孔的施工技术和施工质量控制方面应着重做好以下几项工作：

1、采取隔孔施工程序，钻孔混凝土灌注桩和打入桩不同，打人桩是将周围土体挤开，桩身具有很高的强度，土体
