变电所一次设备改造方案
变电站改造项目技术方案
变电站改造项目技术方案一、项目背景随着社会经济的不断发展，电力需求持续增长，对电力系统的稳定性和可靠性提出了更高的要求。
现有的变电站名称变电站由于设备老化、容量不足等问题，已无法满足日益增长的用电需求。
为了提高供电质量，保障电力供应的稳定性和可靠性，需要对该变电站进行全面改造。
二、改造目标本次变电站改造项目的主要目标是：1、提高变电站的供电能力，满足未来一段时间内的用电增长需求。
2、更换老化设备，提高设备的运行可靠性和稳定性。
3、优化变电站的布局和接线方式，降低损耗，提高电能传输效率。
4、实现变电站的智能化监控和管理，提高运维效率和安全性。
三、改造内容（一）一次设备改造1、变压器更换老旧的变压器，选用新型节能、大容量的变压器，以提高供电能力和效率。
2、断路器将原有的老旧断路器更换为性能更优、可靠性更高的新型断路器，确保电网的安全可靠运行。
3、隔离开关对隔离开关进行更新换代，选用操作更灵活、绝缘性能更好的产品。
4、母线对母线进行改造或更换，增大母线的载流能力，优化母线的布置方式。
（二）二次设备改造1、继电保护装置更新继电保护装置，采用先进的微机保护技术，提高保护的准确性和快速性。
2、自动化监控系统安装智能化的自动化监控系统，实现对变电站设备的实时监测、控制和数据分析。
3、通信系统升级通信系统，确保数据传输的稳定和快速，实现与上级调度中心的有效通信。
（三）土建工程改造1、变电站场地平整对变电站场地进行平整，确保设备安装和运行的稳定性。
2、建筑物修缮对变电站的主控楼、配电室等建筑物进行修缮和改造，满足新设备的安装和运行要求。
3、消防设施改造完善消防设施，提高变电站的消防能力，确保设备和人员的安全。
四、技术方案（一）一次设备技术方案1、变压器选型根据变电站的负荷预测和供电需求，选择合适容量和型号的变压器。
新型变压器应具有低损耗、低噪音、高可靠性等特点。
2、断路器选型选用真空断路器或 SF6 断路器，具备开断能力强、操作寿命长、维护工作量小等优点。
110kV变电站一次系统设计
110kV变电站一次系统设计随着电力系统的快速发展和演化，变电站的设计和规划成为了电力系统的重要组成部分。
其中，110kV变电站作为电力系统的重要节点，其一次系统设计对于整个电力网络的稳定性和安全性具有决定性的影响。
本文将详细阐述110kV变电站一次系统设计的主要步骤和关键因素，以确保变电站的安全、可靠和高效运行。
110kV变电站一次系统设计的基本架构包括高压进线、主变压器、断路器、隔离开关、电流互感器、电压互感器以及无功补偿装置等关键部分。
设计时需要明确各部分的功能和作用，并根据系统工程原理进行整体优化。
在设备选择方面，需要考虑到设备性能、技术参数以及运行环境等多个因素。
例如，主变压器应选择低损耗、低噪音、高可靠性的产品，同时要考虑到散热和冷却问题；断路器则应选择切断能力强、动作速度快、使用寿命长的设备。
还要根据实际需求来选择适当的电流、电压互感器和无功补偿装置。
设备布置也是一项重要的设计任务。
在设备布置时，需要考虑设备的维护和操作空间，保证人员安全和设备稳定运行。
同时，要合理安排设备的排列和布局，使整个系统看起来简洁、明了，方便运行和维护。
为了保证变电站的安全和稳定运行，仪表和安全防护装置也是必不可少的。
仪表可以实时监测设备的运行状态，为运行人员提供重要的运行参考。
安全防护装置则可以在设备故障或异常情况下，快速切断电源，保护设备和人员安全。
在进行电路分析时，需要采用适当的计算方法和原理，以确定各部分的电气性能和参数。
例如，可以通过电路仿真软件进行模拟实验，得到各部分的电压、电流以及功率因数等关键数据。
根据电路分析结果，可以进一步计算设备的参数。
例如，可以通过计算得到主变压器的容量、断路器的切断能力、电流互感器的变比等关键参数。
这些参数对于设备的选择和系统的整体性能具有重要影响。
在完成上述计算和分析后，可以得出110kV变电站一次系统设计的主要内容和结论。
设计时需要权衡各种因素，如设备性能、系统稳定性、经济性等，以满足用户需求和系统规划要求。

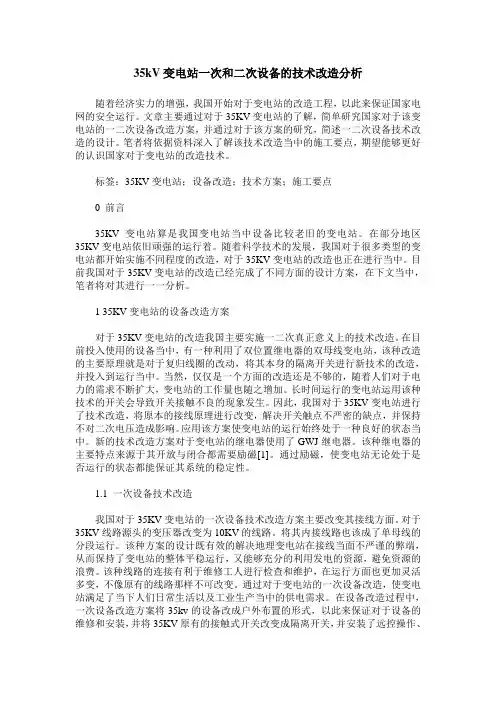

35kV变电站一次和二次设备的技术改造分析
35kV变电站一次和二次设备的技术改造分析随着经济实力的增强，我国开始对于变电站的改造工程，以此来保证国家电网的安全运行。
文章主要通过对于35KV变电站的了解，简单研究国家对于该变电站的一二次设备改造方案，并通过对于该方案的研究，简述一二次设备技术改造的设计。
笔者将依据资料深入了解该技术改造当中的施工要点，期望能够更好的认识国家对于变电站的改造技术。
标签：35KV变电站；设备改造；技术方案；施工要点0 前言35KV变电站算是我国变电站当中设备比较老旧的变电站。
在部分地区35KV变电站依旧顽强的运行着。
随着科学技术的发展，我国对于很多类型的变电站都开始实施不同程度的改造，对于35KV变电站的改造也正在进行当中。
目前我国对于35KV变电站的改造已经完成了不同方面的设计方案，在下文当中，笔者将对其进行一一分析。
1 35KV变电站的设备改造方案对于35KV变电站的改造我国主要实施一二次真正意义上的技术改造。
在目前投入使用的设备当中，有一种利用了双位置继电器的双母线变电站，该种改造的主要原理就是对于复归线圈的改动，将其本身的隔离开关进行新技术的改造，并投入到运行当中。
当然，仅仅是一个方面的改造还是不够的，随着人们对于电力的需求不断扩大，变电站的工作量也随之增加。
长时间运行的变电站运用该种技术的开关会导致开关接触不良的现象发生。
因此，我国对于35KV变电站进行了技术改造，将原本的接线原理进行改变，解决开关触点不严密的缺点，并保持不对二次电压造成影响。
应用该方案使变电站的运行始终处于一种良好的状态当中。
新的技术改造方案对于变电站的继电器使用了GWJ继电器。
该种继电器的主要特点来源于其开放与闭合都需要励磁[1]。
通过励磁，使变电站无论处于是否运行的状态都能保证其系统的稳定性。
1.1 一次设备技术改造我国对于35KV变电站的一次设备技术改造方案主要改变其接线方面。
对于35KV线路源头的变压器改变为10KV的线路。
变电一次设备安装施工方案
本工程为某地区变电站一次设备安装施工项目，主要内容包括：高压配电室、变压器室、低压配电室等设备的安装与调试。
工程范围包括设备采购、运输、安装、调试、验收等全过程。
二、施工准备1. 组织机构成立项目施工组织机构，明确各岗位职责，确保施工顺利进行。
2. 人员培训对施工人员进行专业培训，提高施工技能和安全意识。
3. 施工图纸熟悉施工图纸，了解设备性能、技术参数、安装要求等。
4. 材料设备采购符合国家标准的施工材料、设备，确保施工质量。
5. 施工方案根据现场实际情况，制定详细的施工方案，包括施工步骤、施工方法、施工工艺等。
三、施工步骤1. 施工准备（1）施工现场平整，清理障碍物；（2）搭建施工脚手架，确保施工安全；（3）设置安全警示标志，防止安全事故发生。
2. 设备运输与卸货（1）按照设备清单，核对设备数量、型号、规格；（2）采用合适的运输工具，确保设备安全运输；（3）在卸货区进行设备卸货，确保设备不受损坏。
3. 设备安装（1）按照施工图纸，确定设备安装位置；（2）安装前对设备进行检查，确保设备完好；（3）按照设备安装要求，进行设备安装；（4）设备安装完成后，进行试运行，确保设备运行正常。
4. 线路敷设（1）按照施工图纸，确定线路敷设路径；（2）敷设电缆、母线等线路，确保线路连接牢固；（3）对线路进行绝缘测试，确保线路绝缘性能良好。
5. 接地与防雷（1）按照设计要求，进行接地与防雷施工；（2）确保接地电阻符合要求；（3）检查防雷设施，确保防雷效果。
6. 调试与验收（1）对安装完成的设备进行调试，确保设备运行正常；（2）进行设备验收，确保施工质量符合要求；（3）填写验收报告，提交相关部门。
四、施工工艺1. 设备安装：采用吊装、滚动、拖运等方式进行设备安装，确保设备安装平稳、牢固。
2. 线路敷设：采用电缆桥架、支架等方式进行线路敷设，确保线路连接牢固、美观。
3. 接地与防雷：采用接地体、防雷器等设备进行接地与防雷施工，确保接地电阻符合要求。
500kV变电站电气一次设备安装施工方案
500kV变电站电气一次设备安装施工方案目录1、适用范围及概述 (1)2、施工依据 (1)3、人员组织 (2)4、主要作业资源 (3)5、施工作业流程 (4)6、施工工艺及要求 (4)7、危险点分析及控制措施 (13)8、安全施工措施 (20)9、环境保护措施 (21)10、安装执行强条 (22)11、标准工艺要求 (23)一、适用范围及概述1.1适用范围本作业指导书适用于牟**00kV变电站工程的一次设备安装施工。
对一次设备安装工程的作业依据、作业资源、作业流程以及作业工序的要求与标准、安全措施等，提出了规范性工艺标准。
1.2工程概述1.2.1 500kV2组避雷器，2组电容式电压互感器；1.2.2 220kV10组避雷器，10组电容式电压互感器；1.2.3 350kV10组避雷器，10组隔离开关，8组电流互感器，2组电压互感器，2组避雷器，2组并联电抗器。
二、施工依据2.1《国家电网公司输变电工程工艺标准库》（基建质量〔2010〕100 号）2.2《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2010〕19号）2.3《国家电网公司输变电工程施工工艺示范手册变电工程分册电气部分》2.4《国家电网公司输变电工程标准工艺示范光盘》2.5《国家电网公司输变电工程标准工艺示范手册》2.6《国家电网公司十八项电网重大反事故措施（试行》（国家电网生技[2005]400号）2.7《电气装置安装工程质量检验及评定规程》(DL/T516.1-17-2002)2.8《国家电网公司输变电工程标准化作业手册—变电工程分册》2.9《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248—2008）2.10《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）2.11《电气装置安装工程高压电器施工及验收规范》（GB 50147-2010）2.12《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）2.13《电气装置安装工程电气设备交接试验标准》（GB50150-2006）2.14《工程建设标准强制性条**程部分》（2006版）2.15《电气装置安装工程起重机电气装置施工及验收规范》（GB 50256-96）2.16《电力金具通用技术条件》(GB/T 2314-2008)2.17《高压绝缘子瓷件技术条件》(GB/T 772-2005)三、人员组织一次设备安装施工由电气一次班负责，一次队内配备施工人员15人，项目副经理**凯，项目总工**田，技术负责人**文，质检负责**晋，安全负责人**山，施工负责人夏志明。
110kV变电站一次、二次电气设备调试方案
梨子坪110kV变电站工程一次、二次电气设备调试方案一、工程概况1、梨子坪110KV变电站主变部分最终设计为3×40MVA，本期建设1×40MVA;三相三绕组有载调压变压器。
2、110kV为屋外HGIS配电装置，架空进线，110kV为母线单母线分段接线，本期出线2回，远期出线4回。
3、35kV线路本期2回，远期8回，采用单母线分段接线，本期上一段母线。
4、 10kV采用单母线分段接线，本期上一段母线，本期出线8回，远期出线16回。
5、无功补偿：主变压器10kV侧配置 4组4008kvar的并联电容器补偿装置，本期上2组4008kvar电容器。
二、计划安排（一）、调试计划日期2015年5月19日至2015年6月30日，并根据现场安装工程进度情况特制定下列工作程序及计划。
（二）、调试工作量三、人员组织1、结合本工程进度计划安排，设置调试负责人曾飞、安全负责人杨凤强、高压调试负责人王家纯、二次调试负责人曾飞。
人员安排见附件一：人员组织机构图。
2、人员配置及主要职责2.1 调试负责人：负责协调本工程调试工作中对甲方、监理、设计、厂家及内部的各种关系，统筹和组织调试工作。
2.2 安全负责人：负责各项调试工作中的安全监督。
2.3 高压调试、二次调试负责人：负责具体调试工作，按照作业指导书进行工作，做好试验原始记录，根据相关规程作出试验结论。
四、主要试验设备一览表五、主要试验项目及方法(一)一次设备试验1、主变压器特性试验及绝缘试验1.1、变压器电气试验必须严格按照《电气装置安装工程电气设备交接试验标准》进行。
1.2、用5000V兆欧表测量绕组连同套管的绝缘电阻、吸收比或极化指数，测得值符合规范要求。
1.3、用变压器直流电阻测试仪测量变压器各分接头位置下绕组直流电阻。
1.3.1 所有分接头所在位置都应进行测量。
1.3.2 各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%。
变电站综自设备改造工程施工方案
忠路35kV变电站综自设备改造及主变增容工程施工方案工程概况忠路35kV变电站于2002年10月建成投运，变电容量1×2000kVA，变电站综自采用深圳振华CDD-2000B系统。
经过近十年连续运行，变电站多套微机保护装置损坏，监控系统、远动系统基本瘫痪，安全隐患突出，加之近期主变严重过载，影响忠路供区安全可靠供电。
为保证该站安全稳定运行，公司决定改造变电站综合自动化系统1套，更换S11-4000/35型变压器1台，为优化改造施工作业方案，减少停电施工作业时间，确保改造施工作业安全、施工进度和作业质量，现根据3月26日根据现场勘察情况，制定本方案。
二、施工任务（一）变电站综自设备改造（1）35/10kV双卷变压器微机保护装置1套。
（2）10-35kV线路微机保护及测控装置11套（35kV线路保护装置3套，10kV线路保护装置8套），集中组屏。
（3）综合测控装置1套（4）24路小电流选线装置1套（5）变电站后台监控系统1套（6）远动系统1套（7）更换蓄电池18只12V100AH2、主变增容规模退出目前运行主变，将建南变电站S9-4000/35主变安装至忠路变电站现有主变位置。
3、全站一次设备防腐及水泥杆架加固补强4、微机防误系统改造全站增加网络微机防误系统一套。
（三）工程安装范围1、35kV出线间隔3个（35KV户外真空开关3台）、35kV母线TV间隔1个及相应间隔保护自动装置。
2、10kV出线间隔6个（10KV户外真空开关6台）、10kV母线TV间隔1个（10kV母线TV 一台）及相应间隔保护自动装置。
3、35kV主变间隔1个（主变1台、35kV户外真空开关1台、10kV户外真空开关1台）及主变保护自动装置。
（四）工程特点1、本工程属改造工程，时间紧、任务重，点多面广，涉及部门多，人员复杂，必须合理安排，紧密配合。
2、施工现场与出线构架带电部位隔离，所有35kV线路继续运行，10kV忠后线、忠镇线继续运行，确保文斗、玉河变电站及忠路集镇供电。
某10kV变电所一次设计
10kV变电所一次系统设计专业：供用电技术班级：姓名：学号：指导老师:毕业设计（论文）课题任务书（ 2013 年 2学期）学院（部）：电力工程系专业：供用电技术目录第一章绪言第二章变电所的负荷计算第三章无功功率计算及补偿第四章选择本变电所主变的台数、数量、容量和类型第五章变电所位置和形式选择第六章变电所主变压器台数和容量及主接线方式选择第七章短路电流计算第八章变电所一次设备的选择与校验第九章变电所高、低压线路的选择第十章进行防雷保护的规划设第十一章个人体会和总结第一章绪言电能是社会主义建设和人民生活不可缺少的重要的能源，电力工业在国民经济中占有十分重要的地位，电能是由发电厂供给，因为考虑经济原因，发电厂大多建在动力资源比较丰富的地方，而这些地方又常远离大中性城市和工厂企业，这样需要远距离输送，经过升、降压变电所进行转接，在进一步的将电能分配到用户和生产企业。
由于电力电能的重要特点是不能储存，因此电力电能的生产、输送、分配和使用是同时进行的，于是电力电能从生产到使用就构成一个整体，而由电力电能的生产、输送、分配和使用的发电机、变压器、电力线路及各种用电设备联系在一起组成的统一整体就称为电力系统。
本设计主要从大致的10kV变电所一次系统设计出发，对于10k变电所各组设备的设计和计算。
首先，对已知的设计原始资料进行分析和舍取，可以大概的了解变电所的设计要求；然后，对各组设备的负荷进行计算，统计总负荷和功率因数以及电力系统的损耗。
同时，根据计算负荷选择总降压变电所的主要变压器的台数和容量，根据设计资料确定电源进线和电力来源，进一步可以大致拟定供电系统图，再对其进行短路短路电流的计算，选择变电所一次设备与其相应的校验，选择变电所高、低压线路。
本说明在编写过程中，参考了许多的教材和专著，在此对所有的作者表示诚挚的谢意！由于编写时间和材料还有能力范围有限，设计中难免有错漏之处，敬请老师指正。
第二章变电所的负荷计算一、负荷计算的概念计算负荷又称需要负荷或最大负荷，计算负荷是一个假象的持续性负荷，其热效应与同一时间内实际变动负荷所产生的效应相等。
110kV变电站一次系统设计
110kV变电站一次系统设计一、本文概述随着社会的快速发展和电力需求的日益增长，110kV变电站作为电力系统中不可或缺的重要环节，其设计与建设的合理性和高效性显得尤为重要。
本文旨在探讨110kV变电站一次系统的设计，通过对变电站的主要设备、电气接线、短路电流计算、设备选择及布置等方面的详细论述，以期为变电站的设计、建设和运行提供理论支持和实践指导。
本文首先介绍了110kV变电站一次系统的基本组成和功能，包括变压器、断路器、隔离开关、互感器、避雷器等关键设备的作用和选型原则。
随后，详细阐述了电气接线的设计原则，包括接线方式的选择、接线方案的优化以及运行灵活性和可靠性的保证。
在此基础上，本文还深入探讨了短路电流的计算方法，以确保设备在短路故障时能够安全、可靠地运行。
本文还重点介绍了设备选择及布置的内容，包括设备的选型依据、技术参数要求以及布置方案的优化等。
通过对设备选型和布置的综合分析，旨在提高变电站的运行效率，降低故障率，确保电力系统的安全稳定运行。
本文总结了110kV变电站一次系统设计的关键要点和注意事项，为变电站的设计、建设和运行提供了有益的参考和借鉴。
也指出了当前设计中存在的问题和不足，为进一步的研究和改进提供了方向。
二、110kV变电站一次系统设计基础110kV变电站的一次系统设计是整个变电站设计的核心部分，它涉及到电力系统的安全、稳定运行以及电力供应的可靠性。
在进行110kV变电站一次系统设计时，需要遵循一定的设计基础和原则，确保设计的合理性、经济性和先进性。
设计基础包括电气主接线的设计。
电气主接线是变电站内部电气设备的连接方式，它决定了电力系统的运行方式。
在设计中，应充分考虑系统的可靠性、灵活性和经济性，合理确定电气主接线的形式和设备配置。
电气设备的选择也是设计的基础之一。
电气设备包括变压器、断路器、隔离开关、互感器、避雷器等，它们的选择直接影响到变电站的运行性能和安全性。
在选择电气设备时，应根据变电站的容量、电压等级、运行方式等因素，选择符合国家标准和行业规范的设备，并充分考虑设备的可靠性、维护性和经济性。
变电站中的变电一次系统设计
变电站中的变电一次系统设计摘要：阐述变电站系统的电气设计特点，变电一次设计时的准则，扩建工程中的变电一次设计要点，包括统一化设计、灵活调整、运行安全的准则，高低压电气设备、主变压器计、配电装置、防雷设计。
关键词：变电站；电气系统；配电装置引言通过现实生活中对于电力系统的调查分析，发现现阶段随着人们生活水平的普遍提高，用电的要求也在逐渐发生着改变。
目前的电力工程已经不能满足人们日益增长的需求，而且现阶段的变电站也时常会出现一些问题，包括生产设备年龄过长，线路存在老化、供电效率不高等问题。
这些问题和不足会对电网的运行有很大的阻碍，同时也影响人们对于高品质用电的追求。
所以必须秉持合理的原则进行变电站设计，才能满足中国现阶段对于电力发展的需求。
本文主要在符合实际应用的前提下研究变电一次设计，并应用到现阶段变电站的实际改扩建中。
从而促进我国电力方面的发展进步。
1变电一次设备的故障预测和检修对于变电一次设备运行工作而言，不管是对电力资源的相应情况，或者是对人们的日常生活和工作，都存在着相对比较大的影响。
因此在实际工作进行开展的过程中，为了能够更好地满足发展的需要，需要对变电一次设备的故障预测和检修工作引起足够的重视，不断优化自身技术水平，保证其工作顺利开展和实施。
由于电网在运行的过程中，容易被一次设备的运行带来影响，因此在日常工作开展的过程中，必须要进行科学的预测和检修处理，这样能够及时发现存在的故障问题，从而采取合理的措施进行处理。
此外在进行预测工作的过程中，也能够减少故障检修过程中存在的盲目性，避免时间受到浪费，使整个电网更加安全、稳定运行。
并且在实际工作开展的过程中，还要对这个方面的投入进行增加，通过不断的优化和升级检测技术，这样做的目的能够保证整体检修工作效率得到不断提升。
2扩建工程中的变电一次设计要点2.1合理选择高低压电气设备设计人员需要经过系统性的演算完成主接线和负荷的计算，在进行电气设备的选择过程中要遵循一定的原则。
10kV变电站一次和二次设备的技术改造分析
10kV变电站一次和二次设备的技术改造分析摘要：当前我国电网系统实现了全面覆盖，人们越发重视变电站设备运行安全质量，所以关于变电站的检修十分关键，尤其是二次设备的检修更成为影响电网稳定运行的关键。
10KV变电站一次和二次设备技术改造对增强电网稳定性有十分关键的作用，文章主要描述变电站一次与二次改造，讨论技术改造的实现。
关键词：10KV；一次设备；二次设备随着我国电力供应在国内的持续发展，电力成为人们生活内容的一部分电力作为国民经济的重要组成部分，在现实生活中需要保证自身的发电输电与配电的基本功能。
电力系统整体结构比较复杂，具体由发电厂、输电系统等组成。
变电站一次设计，需要充分考虑怎样保证系统运行的稳定与可靠。
变电所作为电力系统的一部分，在联机与配电系统中都十分关键。
1.10KV变电站一次与二次设备按照实际来看，电力设计基本原则是以任务书为根据，满足国家标准，电力工程的建设必须要保证供电的可靠与稳定，确保满足规范。
在变电站的建设中灵活稳定，满足各种技术规范。
变电站建设必须坚固稳定，同时尽可能就地取材，保证设备的先进与技术的可靠，坚持可持续利用原则。
工程建设的前期会根据任务书确定变电所的容量内容和电压等级，这些均是一次设计和二次设计的根据，必须进行详细的分析才可以顺利展开。
作为电气设计内容的主体部分，主接线部分十分重要，对设备的稳定与可靠的有很大影响。
因此在具体的建设中，需要合理选择主接线方案和主变压器。
变电站投入运行之后，会不断的进行改造，在设计上遵循国家以及行业部门的相关规范，系统性的展开综合自动化改造。
在新的信息技术的支持下，变电站投运期间的改造次数逐渐增多，电厂的科技含量也不断提升，电厂的生产运营中变电站改造设计应符合无人值班的要求，根据电力系统发展规划以及地方的电力负荷需求，进行针对性的改造。
2.项目以及改造范围本文讨论的10KV变电站投入运行之后，负责周围工农业的生产以及生活的用电。
在使用期间内曾经进行多次改造，现在改造已经初步实现综合自动化。
35kV变电站一次和二次设备的技术改造措施
35kV变电站一次和二次设备的技术改造措施摘要：本文简单介绍了变电站改造概况，阐述了35kV变电站一次和二次设备的技术改造思路，针对35kV变电站一次和二次设备的技术改造方案设计展开了深入的研究分析，发表了一些建议看法，希望可以提高35kV变电站一次和二次设备的技术改造有效性，消除变电站故障，维持电网持续、稳定运行，更好的满足社会发展过程中人们在电力方面需要。
关键词：35kV变电站；一次；二次设备；技术改造国家电网中仍存在有部分老旧35kV变电站，这类变电站缺陷多，集中在设计、安装、结构、功能等方面，缺陷的处理存在有非常大难度，很难实现彻底根除，一次设备和二次设备无法满足《重大反事故措施》要求，很大程度上增大了电网运行难度。
必须要做好35kV变电站一次和二次设备的技术改造，保证其满足实际需求，初级国家电网结构的优化和持续稳定发展，本文就此展开了研究分析。
1.变电站改造概况以往的变电站二次系统包含有继电保护装置、滤波装置、远动装置等，对应保护屏、滤波屏、中央信号屏等设备。
一次设备与这些屏密切相关，设备电流互感器二次侧需要引入这些屏，断路器的操作回路也需要与这些屏相互连接。
另外，同一个一次设备，在连接二次设备后，远动设备与保护设备之间连线相对较多，因为设备安装地点的不同，非常容易增大变电站电缆布置复杂性，考虑到变电站特殊性情况，必须要使供电经济性、安全性和可靠性得到保证，以此实现整个电网的自动化运行。
图1 35kV变电站2. 35kV变电站一次和二次设备的技术改造思路淘汰35kV变电站所有不符合行业要求的一次设备，包含母线、油开关、隔离开关等，操作方式从手动操作变为电动操作，将48V保护电源改为220V直流镍电源屏，将35kV主进线和继电保护屏等更换为最新的保护屏，结合电力系统实际情况对保护方式适当调整。
将10kV的电流线圈跳闸变为电压线圈跳闸，在出现保护方面仍使用感应式反时限继电保护。
添加专用的计量电流互感器，以此增强计量准确性。
变电所整改安全技术措施
变电所整改安全技术措施
标题：变电所整改安全技术措施
引言概述：
变电所是电力系统中的重要组成部份，其安全运行直接关系到电网的正常运行和供电质量。
为了确保变电所的安全运行，必须采取一系列的安全技术措施进行整改。
本文将就变电所整改安全技术措施进行详细介绍。
一、变电所设备检修维护
1.1 定期检查设备运行状态
1.2 及时更换老化设备
1.3 建立设备维护档案
二、安全隐患排查整改
2.1 定期开展安全隐患排查
2.2 制定整改方案
2.3 落实整改责任人
三、安全标识设置
3.1 设立明确的安全标识
3.2 标识内容清晰易懂
3.3 定期检查标识完整性
四、应急预案制定
4.1 制定完善的应急预案
4.2 定期组织演练
4.3 不断完善预案内容
五、人员培训和技能提升
5.1 定期进行安全培训
5.2 提升人员应急处理能力
5.3 建立健全的安全责任制度
结语：
通过对变电所整改安全技术措施的详细介绍，可以有效提高变电所的安全运行水平，保障电力系统的稳定运行。
惟独不断加强安全管理和技术措施的完善，才干确保变电所的安全运行，为电网的发展做出贡献。
35kV变电站电气一次部分初步设计分析
35kV变电站电气一次部分初步设计分析【摘要】本文主要针对35kV变电站电气一次部分进行初步设计分析。
在探讨了该设计分析的背景、目的和意义。
正文部分包括设计要点、主要内容、流程、关键技术和设备选型。
结论部分总结了设计分析的重要性，并展望了未来的发展方向，提出了建议。
通过本文的全面分析，可以为35kV变电站电气一次部分的设计提供有效的参考，促进电力系统的稳定运行和发展。
【关键词】35kV变电站、电气一次部分、初步设计分析、设计要点、主要内容、流程、关键技术、设备选型、总结、展望、建议1. 引言1.1 35kV变电站电气一次部分初步设计分析的背景35kV变电站电气一次部分初步设计分析的背景是一个重要的课题，随着电力行业的快速发展和变革，电气系统的设计要求也越来越高。
在35kV变电站中，电气一次部分扮演着至关重要的角色，其设计质量直接影响到整个电力系统的运行稳定性和可靠性。
进行对35kV变电站电气一次部分的初步设计分析是非常必要的。
随着我国电力行业的不断发展，电力系统的规模和复杂性不断增加，35kV电力系统作为电力配电网中的重要组成部分，其可靠性和安全性要求也越来越高。
对35kV变电站电气一次部分进行初步设计分析，可以帮助工程师更好地把握设计要点，确保设备选型和设计流程的合理性，提高电力系统运行的安全性和稳定性。
35kV变电站电气一次部分初步设计分析的背景是电力行业快速发展、电力系统规模增大和安全可靠性要求提高的大环境下，为保障电力系统运行安全稳定提供有力支持。
1.2 35kV变电站电气一次部分初步设计分析的目的35kV变电站电气一次部分初步设计分析的目的是为了确保电网运行的安全可靠性，提高供电质量，提高电网运行效率。
通过对35kV变电站电气一次部分的初步设计分析，可以确定电气设备的选型、布置和接线方案，优化电气系统结构，提高变电站的运行效率和稳定性。
初步设计分析还可以为后续详细设计提供参考和依据，确保电气系统的设计符合国家标准和行业规范，满足电网发展和运行的要求。
某110kV变电站电气一次部分设计
目录1前言 (1)2变电站的原始资料 (3)2.1变电站的规模 (3)2.2系统情况 (3)2.3负荷数据 (4)2.3.1 35kV侧负荷（kW） (4)2.3.2 10kV侧负荷（kW） (4)2.4变电站所在地区温度 (4)3电气主接线的选择 (5)3.2电气主接线设计的基本要求 (5)3.1电气主接线设计的原则 (5)3.2 主接线的基本形式和特点 (6)3.3主接线方案的选择 (6)3.3.1 110kV侧电气主接线 (6)3.3.2 35kV侧电气主接线 (7)3.3.3 10kV侧电气主接线 (8)4负荷计算和主变压器选择 (9)4.1负荷计算 (9)4.1.1 35kV侧负荷计算 (9)4.1.2 10kV侧负荷计算 (9)4.2 主变压器的选择 (9)4.2.1主变压器选择原则 (10)4.2.2主变压器容量的选择 (10)4.2.3主变压器型式的选择 (11)4.3站用变压器的选择 (11)4.3.1站用变压器的台数确定 (11)4.3.2站用变压器的容量确定 (11)4.3.3站用变压器的型号确定 (11)5变电站短路电流计算 (13)5.1短路故障发生的原因 (13)5.2短路故障的危害 (13)5.3短路电流计算规定 (13)5.4短路电流计算步骤 (14)6主要电气设备的选择 (15)6.1高压断路器的选择 (15)6.1.1高压断路器选择的条件 (15)6.1.2高压断路器的选择和校验 (15)6.2隔离开关的选择 (17)6.2.1隔离开关选择的条件和要求 (17)6.2.2隔离开关的选择和校验 (17)6.3互感器选择 (18)6.3.1电流互感器的选择条件和要求 (18)6.3.2电流互感器的选择和校验 (19)6.3.2电压互感器的选择 (20)6.4母线的选择 (20)6.5电力电缆的选择 (22)6.5.1电力电缆的选择 (22)6.6避雷器的选择 (23)6.7无功补偿装置 (24)6.7.1补偿装置的容量选择 (24)7高压配电装置 (26)7.1配电装置的基本要求 (26)7.2配电装置的选择与设计 (26)7.2.1 110kV配电装置选择与设计 (26)7.2.2 35kV配电装置选择与设计 (26)7.2.3 10kV配电装置选择与设计 (27)8过电压保护 (28)9接地网设计 (29)10结论 (30)11总结与体会 (31)12谢辞 (32)13参考文献 (33)附录1 短路电流计算书 (34)附录2 外文文献翻译 (40)附录3 电气主接线图 (51)附录4 配电装置图 (51)1前言随着我国经济社会的迅速发展，用电量需求不断增加，电力负荷缺口逐渐扩大，对电力系统的安全运行以及国民经济的健康有序的发展构成了威胁。
变电站智能一次设备配置方案研究
方案 一：本体 智 能终端 直接 控制 主变所 有对象 ，采集主变所有对 象的参量 。
方 案 二 ：各 对 象 设 置控 制 ／ 采集单元 ，由
方案 二：一 次设 备机 构本体 内嵌 集成 智
各对 象控制 ／ 采集单元控制和采 集本对象的参
优点 ：一 是 降低传 统机 电控制 回路故 障 总控箱 内，此安装方式可 以减少主变至二次设 概率 ；二是减少现场接线工作 ，出厂前完成设 备的控制 电缆 。
． ３ ＿ ３避 雷 器 备 联调；三是 只需更换 智能组件就 可恢 复设 ２ 避 雷器 配置传 感器 ，实现 泄漏 电流、动 备正常运行，减少停电时间。
以 ＧＯＯＳ Ｅ协 议 通 信 。 目前 大 多 数 采 用 方 案 二
设计。
采集单元与本体智 能终端 通过光纤 能组件 （ 智 能单元和 监测单元 ） 。取 消 电机 控 量 ，控制 ／
１ 概 述
１ ． １一次设备 智能化发展现状 智 能一次 设备 的发 展还 处在初 级阶 段，
智 能一 次设备 的核 心 问题是信 息 的采样
信 号接入 相应间隔 的智能组件 。 缺 点： （ １ ） 开关控制 单元的配置原则及 作次数 的监测 ，
供 电 问题 ： 对 应 于 双 重 化 的 保 护 ， 断 路 器 应 具 有 双 跳 闸线 圈 。若 断 路 器 每 相 机 构 内嵌 开 关 控 制 单
为 “ 一次设备本体 ＋智 能组件 ”。 设备 厂家 通过 在一 次设备 上外 挂或 内嵌 监测传感器 ，实现对变压器 、开关设备 、避雷 器等 的状态监测 ， 通过“ 一次设备 ＋智能组件 ” ， 实现 了一次设备 的智能化， 并在 智能化变压器 、 智能化断路器、智能 Ｇ Ｉ Ｓ等 系列产 品的研究取
110kV变电站扩建一次设备改造分析
扩 建 ｌｋ 电容 器 ２ ，容 量 分别 为 ： ４Ｏｖ ｒ ．Ｍ ａ ，并 更 换原 有 ＯＶ 组 ． Ｍａ 、６ Ｏｖｒ １ ．Ｍ ａ 的 电容 器装 置 ，容量 不变 。 组６ Ｏｖ ｒ
（ ）接线 方式 及各 级 电压出线 回 路数 ： ３ ①１ＯＶ ｋ 出线原设计终期按４ ｌ 回出线考虑，接线方式按单母线分段带简
１ＯＶ ｌｋ某变 电站一 期工 程于 １９ 年９ ９ ８ 月建 成投 入运 行 。承担 着 周边地 区 的工农 业生 产及 生活用 电。 变 电站 投运 期 间 曾进 行过 三次 改造 ，Ｏ 年 更换大 部 分一 次设 备 （ ６ 已竣 工 ），０年 更 换 ｌｋ开 关柜 （ ８ ＯＶ 正在 施 工 ），０ 年底 进行 综 合 自动化 系统 改 ８ 造 （ 步设 计 已审查 ）。 初 ０ 年 进 行 的ｌ ｋ 开关柜 更 换工 程 中，为 缩短 负荷 转移 时造 成全 站停 电 ８ ＯＶ 的时 间过 长 ， 己将 更 换 的开关 柜 布置 在 ｌｋ ｌ段 母线 上 ，＃主 变 与 ｌｋ Ｉ ＯＶ Ｉ １ ＯＶ Ｉ 段 母线 主变 进 线柜 之 间采用 电缆相 连接 ，故本 期 工程将 新 增 的ｌｋ 开关 柜 ＯＶ
布 置在 ｌｋ ｌ 线上 ，待 本期 工程 施工 结束 后 ，将 ＃主 变和＃ 主变 与相 应 ＯＶ 段母 １ ２ 的主变 进线柜 相连 接 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXXXXX电力改造（X一变一次设备改造）
施工技术措施
1、工程概况
工程内容为对供电管理处XX变的4组高压电容柜进行更换，每组为3面，共12面盘柜，新更换的电容柜型号为XGN2-12；更换2组室外电压互感器。
2、施工组织
2.1组织机构
为了优质高效地完成工程的施工，特组成如下施工组织机构：
项目经理：XXX（二级项目经理、工程师）
技术负责人：XXX（工程师）
工地负责人：XXX（高级电气技师）
现场技术员：XXX（技术员）
质检负责人：XXX（助理工程师）
安全负责人：X X
2.2施工人员配置
电气施工人员可组织15人参加，施工人员均为持证人员。
3、施工技术措施
3.1施工准备
3.1.1 施工人员到达现场后，应由工作负责人向电调汇报施工人员已到场。
3.1.2 工作负责人在接到电调工作许可后才可开始施工。
（停电程序操作由变电所操作人员执行，工作负责人需检查是否安全措施已按操作票做好。
）
3.1.3 施工前应用6kV高压验电笔对电容柜电源侧逐一验电，验明确无电压，并检查警示牌后才可通知施工人员开始施工。
对电容器放电线圈进行引接地放电。
3.2盘柜拆除
3.2.1 用磨光机割开盘柜与基础连接处，拆除盘间螺栓，晃动盘柜，待将盘柜与基础连接全部脱开后，即可拆除盘柜。
3.2.2 将盘柜拆除前，先将电源电缆及信号电缆拆除，并注意不要损坏高压电缆终端头的伞裙，影响其绝缘效果。
3.2.3 将盘柜移出基础时，注意高压电缆头的位置，防止碰伤电缆头。
3.3盘柜安装
3.3.1 设备开箱检查：
①安装单位、供货单位或建设单位共同进行，并做好检查记录。
②按照设备清单及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
③柜（盘）本体外观检查应无损伤及变形，油漆完整无损。
④柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。
3.3.2设备搬运、吊装时注意事项：
①道路要事先清理，保证平整畅通。
②设备吊点。
柜（盘）顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。
吊索的绳长应一致，以防柜体变形或损坏部件。
③汽车运输时，必须用麻绳将设备与车身固定牢，开车要平稳。
3.3.3进盘前的要求
①合理安排施工人员如:拆除盘柜包装人员,进盘柜人员,配合起重人员, 工作作到忙而不乱。
②拆除的包装板放到指定地点。
③带岗人员合理指挥,禁止盲干及损坏设备。
④按顺序拆除盘柜，禁止盲目施工。
⑤施工人员劳保着装整齐，保证现场文明施工。
3.3.4盘柜安装
①进盘前，编排好就位顺序，决定哪块盘先进、哪块盘后进。
②搬运过程中走稳、扶牢，注意脚下的孔洞。
盘柜落到基础上时周边受力均匀，防止倾倒。
③配电柜按照平面布置图进行安装。
用磁力线坠对盘柜进行找正检查；变形较大的盘柜用千斤顶或导链拉拽，着力点用木方或柔软物垫上。
④盘柜找正时，宜少垫垫铁，最多不超过三块，尽可能垫后部。
盘柜宜选用螺栓固定。
⑤找正后，垂直度、水平度、不直度满足下表要求：
操作方式进行，不得强行置入。
⑦盘柜安装完毕，需要对各部器件功能正确性确认，确认过程有书面记录。
在送电前，仔细除去各部器件上的尘埃及养护润滑脂。
⑧每组盘柜接地与接地干线连接不少于两处，且必须与盘柜上零母线有可靠的连接。
⑨盘柜等设备送电前，对所有送电设备进行详细检查。
确认无误后，并经有关人员认可，方可送电。
送电试车时，对被送电设备挂“有电危险”、“禁止合闸”、“禁止分闸”等标志牌。
试车完后，随即将所在回路电源拉下，以免发生触电伤亡事故和造成设备损坏。
⑩配电室盘柜安装找正完后，再整个全面复查一遍确认符合安装标准后，作好自检记录
4.施工进度
本工程我处拟定七天完成，先进行I段母线电容柜更换，再进行II段母线电容柜更换，其他听从甲方要求。
电压互感器更换预计2天完成，第一天更换I段PT,第二天更换II段PT。
4.1施工工序计划
4.2
4.2.1开工前根据甲方交底看现场，尽可能将现场出现的问题全都解决。
4.2.2及时编制设备及材料订购计划，落实货源，组织资金，保证设备、材料
及时供货，对甲方供货部门则落实进场计划，确保工程施工需要。
4.2.3严格按工期运行计划要求组织生产，合理安排施工诸资源配备，做好现场生产衔接。
4.2.4组织各单位按总体运行计划分工，确保总体运行计划的落实。
4.2.5及时向工程监理呈报各种监理报表，接受监理指导，加强与甲方的沟通，确保施工正点运行。
4.2.6积极采用先进的现代化管理方法和新技术，新工艺组织开展劳动竞赛。
4.2.7及时解决施工中存在的问题，加强协作，杜绝推诿扯皮，提高工作效率。
总之，我们将采取一切可能的方法，确保施工运行计划全面完成。
5.安全及文明施工措施
5.1电缆头拆除及安装前应验明电压，确保停电后才可开始工作。
5.2盘柜吊装前检查吊带或钢丝绳，存在问题的吊带不允许使用。
5.3 进盘及移盘时，注意滚杠及着力点，并由工作负责人统一指挥，防止发生倾盘伤人。
5.4施工用电符合安全要求，作好“三级控制，两级保护”，所有用电施工机具必须可靠接地，对手提电动工具必须加装漏电保护器，并要定期检查、试验。
5.5工作时应注意标示的工作区，防止误入带电区域。
5.6送电前应确认无异常情况后方可送电。
5.7施工完毕后，将施工所产生的垃圾收好，清理施工场地。
6、质量保证措施
6.1建立健全该工程项目的质量监控体系并明确各级人员的职责，制定并落实质量奖罚措施。
6.2组织开展QC小组活动，及时解决影响施工质量提高的各种问题。
6.3严格实施施工全过程的“三检制”及工序交接制度，确保施工质量得到全面控制。
6.4做好施工技术交底工作，制定施工作业指导书并要求严格执行。
6.5严把材料、设备进场关，不合格者不准进场用于施工。
6.6本工程执行的验收及评定标准
《变配电所常用设备构件安装》03D201-4
《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92 《电气装置安装工程高压电气施工及验收规范》GBJ147-90
《电气装置安装工程电气设备交接试验标准》GB 50150-2006 6.8本工程拟采用的主要施工机具及设备
拟用于本工程建设的主要施工机械设备
XXXXXXX电力改造（XXX变一次设备改造）
施工方案
编制：
审核：
审批：
XXX工程建设总公司
XXX处
XXXX年X月XX日。
