粗集料密度及吸水率试验(网篮法)[JTG]
粗集料密度及吸水率试验(网篮法)
交 毛体积相对密度 通 平均表观相对密度 厅 平均表干相对密度平均毛体积源自对密度工水温(℃)
程
水的密度(g/cm3)
质
量 表观密度(g/cm3) 监 表干密度(g/cm3) 督 毛体积密度(g/cm3) 站 吸水率(%) 监 平均吸水率(%)
制 结论:
1
2
自检评鉴: 试验人:
日期： 复核人:
监理评 鉴:
主管:
日期:
第1 / 1 页
密度及吸水率试验(网篮法)
2
主管:
日期:
第1 / 1 页

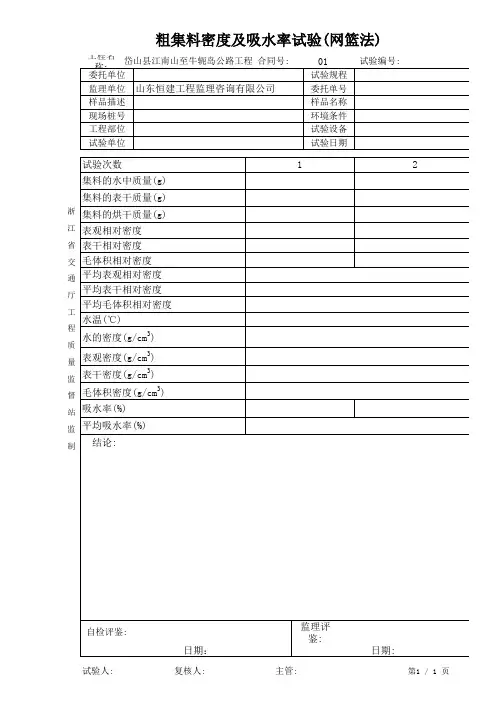

粗集料密度及吸水率试验(网篮法)
工程名 称:
岱山县江南山至牛轭岛公路工程 合同号:
委托单位
01
试验编号:
试验规程
监理单位 山东恒建工程监理咨询有限公司
委托单号
样品描述
样品名称
现场桩号
环境条件
工程部位
试验设备
试验单位
试验日期
试验次数
集料的水中质量(g)
集料的表干质量(g)
浙 集料的烘干质量(g)
江 表观相对密度
粗集料密度及吸水率试验网篮法作业指导书
粗集料密度及吸水率试验网篮法作业指导书4.2.1目的与适用范围本方法适用于测定各种粗集料的表观相对密度、表干相对密度、毛体积相对密度、表观密度、表干密度、毛体积密度，以及粗集料的吸水率。
4.2.2仪具与材料天平或浸水天平：可悬挂吊篮测定集料的水中质量，称量应满足试样数量称量要求，感量不大于最大称量的0.05％。
吊篮：耐锈蚀材料制成，直径和高度为150㎜左右，四周及底部用1㎜～2㎜的筛网编制或具有密集的孔眼。
溢流水槽：在称量水中质量时能保持水面高度一定。
烘箱：能控温在105℃±5℃。
毛巾：纯棉制，洁净，也可用纯棉的汗衫布代替。
温度计。
标准筛。
盛水容器(如搪瓷盘)。
其它：刷子等。
4.2.3试验准备1、将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75㎜筛过筛对2.36㎜-4.75㎜集料，或者混在4.75㎜以下石屑中的粗集料，则用2.36㎜标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用，对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。
在测定2.36㎜～4.75㎜的粗集料时，试验过程中应特别小心，不得丢失集料。
2、经缩分后供测定密度和吸水率的粗集料质量应符合表T0304-1的规定。
表T0304-1测定密度所需要的试样最小质量公称最4.75 9.5 16 19 26.5 31.5 37.5 63 75 大粒径(㎜)每一份0.8 1 1 1 1.5 1.5 2 3 3 试样的最小质量（㎏）3、将每一份集料试样浸泡在水中，并适当搅动，仔细洗去附在集料表面的尘土和石粉，经多次漂洗干净至水完全清澈为止。
清洗过程中不得散失集料颗粒。
4.2.4 试验步骤1、取试样一份装入干净的搪瓷盘中，注入洁净的水，水面至少应高出试样20㎜，轻轻至搅动石料，使附着在石料上的气泡完全逸出。
在室温下保持浸水24h。
2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔，将天平调零，吊篮的筛网应保证集料不会通过筛孔流失，对2.36㎜-4.75㎜粗集料应更换小孔筛网，或在网篮中加放人一个浅盘。
实验二：粗集料的密度及吸水率试验
实验二：粗集料密度及吸水率试验一、实验目的本方法适用于测定各种粗集料的表观相对密度、表干相对密度、毛体积相对密度、表观密度、表干密度、毛体积密度，以及粗集料的吸水率。
二、试验原理密度是在一定条件下测量的单位体积的质量，单位为t／m3或g／㎝3,通常以ρ表示。
对材料内部没有孔隙的匀质材料，测定的密度只有一种。
但对于工程上用的粗细集料，由于材料状态及测定条件的不同，便衍生出各种各样的“密度”来。
计算密度用的质量有干燥质量与潮湿质量的不同，计算用的体积也因所包含集料内部的孔隙情况不同，因而计算结果就不一样，由此得出不同的密度定义。
1、真实密度：矿粉的密度接近于真实密度，它是规定条件下，材料单位体积(全部为矿质材料的体积，不计任何内部孔隙)的质量，也叫真密度。
2、毛体积密度：其计算单位体积为表面轮廓线范围内的全部毛体积，包含了材料实体、开口及闭口孔隙。
当质量以干质量(烘干)为准时，称绝干毛体积密度，即通常所称的毛体积密度。
3、表干密度：其计算单位体积与毛体积密度相同，但计算质量以表干质量(饱和面干状态，包括了吸入开口孔隙中的水)为准时，称表干毛体积密度，即通常所称的表干密度。
4、表观密度：材料单位体积中包含了材料实体及不吸水的闭口孔隙，但不包括能吸水的开口孔隙。
也称视密度。
三、预习要求1、理解各种密度概念及应用，了解试验原理。
2、了解试验仪器及设备的用法，掌握粗集料密度及吸水率试验方法。
四、实验仪器1、天平或浸水天平：可悬挂吊篮测定集料的水中质量，称量应满足试样数量称量要求，感量不大于最大称量的0.05％。
2、吊篮：耐锈蚀材料制成，直径和高度为150㎜左右，四周及底部用1㎜～2㎜的筛网编制或具有密集的孔眼。
3、溢流水槽：在称量水中质量时能保持水面高度一定。
4、烘箱：能控温在105℃±5℃。
5、毛巾：纯棉制，洁净，也可用纯棉的汗衫布代替。
6、温度计。
7、标准筛。
8、盛水容器(如搪瓷盘)。
9、其它：刷子等。
实验二：粗集料的密度及吸水率试验
实验二：粗集料密度及吸水率试验一、实验目的本方法适用于测定各种粗集料的表观相对密度、表干相对密度、毛体积相对密度、表观密度、表干密度、毛体积密度，以及粗集料的吸水率。
二、试验原理密度是在一定条件下测量的单位体积的质量，单位为t／m3或g／㎝3,通常以ρ表示。
对材料内部没有孔隙的匀质材料，测定的密度只有一种。
但对于工程上用的粗细集料，由于材料状态及测定条件的不同，便衍生出各种各样的“密度”来。
计算密度用的质量有干燥质量与潮湿质量的不同，计算用的体积也因所包含集料内部的孔隙情况不同，因而计算结果就不一样，由此得出不同的密度定义。
1、真实密度：矿粉的密度接近于真实密度，它是规定条件下，材料单位体积(全部为矿质材料的体积，不计任何内部孔隙)的质量，也叫真密度。
2、毛体积密度：其计算单位体积为表面轮廓线范围内的全部毛体积，包含了材料实体、开口及闭口孔隙。
当质量以干质量(烘干)为准时，称绝干毛体积密度，即通常所称的毛体积密度。
3、表干密度：其计算单位体积与毛体积密度相同，但计算质量以表干质量(饱和面干状态，包括了吸入开口孔隙中的水)为准时，称表干毛体积密度，即通常所称的表干密度。
4、表观密度：材料单位体积中包含了材料实体及不吸水的闭口孔隙，但不包括能吸水的开口孔隙。
也称视密度。
三、预习要求1、理解各种密度概念及应用，了解试验原理。
2、了解试验仪器及设备的用法，掌握粗集料密度及吸水率试验方法。
四、实验仪器1、天平或浸水天平：可悬挂吊篮测定集料的水中质量，称量应满足试样数量称量要求，感量不大于最大称量的0.05％。
2、吊篮：耐锈蚀材料制成，直径和高度为150㎜左右，四周及底部用1㎜～2㎜的筛网编制或具有密集的孔眼。
3、溢流水槽：在称量水中质量时能保持水面高度一定。
4、烘箱：能控温在105℃±5℃。
5、毛巾：纯棉制，洁净，也可用纯棉的汗衫布代替。
6、温度计。
7、标准筛。
8、盛水容器(如搪瓷盘)。
9、其它：刷子等。
实验二：粗集料的密度及吸水率试验
实验二：粗集料密度及吸水率试验一、实验目的本方法适用于测定各种粗集料的表观相对密度、表干相对密度、毛体积相对密度、表观密度、表干密度、毛体积密度，以及粗集料的吸水率。
二、试验原理密度是在一定条件下测量的单位体积的质量，单位为t／m3或g／㎝3,通常以ρ表示。
对材料内部没有孔隙的匀质材料，测定的密度只有一种。
但对于工程上用的粗细集料，由于材料状态及测定条件的不同，便衍生出各种各样的“密度”来。
计算密度用的质量有干燥质量与潮湿质量的不同，计算用的体积也因所包含集料内部的孔隙情况不同，因而计算结果就不一样，由此得出不同的密度定义。
1、真实密度：矿粉的密度接近于真实密度，它是规定条件下，材料单位体积(全部为矿质材料的体积，不计任何内部孔隙)的质量，也叫真密度。
2、毛体积密度：其计算单位体积为表面轮廓线范围内的全部毛体积，包含了材料实体、开口及闭口孔隙。
当质量以干质量(烘干)为准时，称绝干毛体积密度，即通常所称的毛体积密度。
3、表干密度：其计算单位体积与毛体积密度相同，但计算质量以表干质量(饱和面干状态，包括了吸入开口孔隙中的水)为准时，称表干毛体积密度，即通常所称的表干密度。
4、表观密度：材料单位体积中包含了材料实体及不吸水的闭口孔隙，但不包括能吸水的开口孔隙。
也称视密度。
三、预习要求1、理解各种密度概念及应用，了解试验原理。
2、了解试验仪器及设备的用法，掌握粗集料密度及吸水率试验方法。
四、实验仪器1、天平或浸水天平：可悬挂吊篮测定集料的水中质量，称量应满足试样数量称量要求，感量不大于最大称量的0.05％。
2、吊篮：耐锈蚀材料制成，直径和高度为150㎜左右，四周及底部用1㎜～2㎜的筛网编制或具有密集的孔眼。
3、溢流水槽：在称量水中质量时能保持水面高度一定。
4、烘箱：能控温在105℃±5℃。
5、毛巾：纯棉制，洁净，也可用纯棉的汗衫布代替。
6、温度计。
7、标准筛。
8、盛水容器(如搪瓷盘)。
9、其它：刷子等。
(整理)粗集料密度及吸水率试验

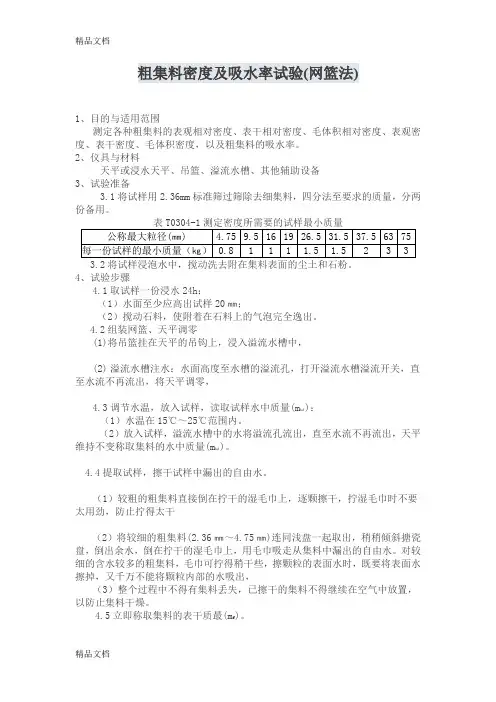

粗集料密度及吸水率试验(网篮法)1、目的与适用范围测定各种粗集料的表观相对密度、表干相对密度、毛体积相对密度、表观密度、表干密度、毛体积密度，以及粗集料的吸水率。
2、仪具与材料天平或浸水天平、吊篮、溢流水槽、其他辅助设备3、试验准备3.1将试样用2.36mm标准筛过筛除去细集料，四分法至要求的质量，分两份备用。
4、试验步骤4.1取试样一份浸水24h：（1）水面至少应高出试样20㎜；（2）搅动石料，使附着在石料上的气泡完全逸出。
4.2组装网篮、天平调零(1)将吊篮挂在天平的吊钩上，浸入溢流水槽中，(2)溢流水槽注水：水面高度至水槽的溢流孔，打开溢流水槽溢流开关，直至水流不再流出，将天平调零，4.3调节水温，放入试样，读取试样水中质量(mω)：（1）水温在15℃～25℃范围内。
（2）放入试样，溢流水槽中的水将溢流孔流出，直至水流不再流出，天平维持不变称取集料的水中质量(mω)。
4.4提取试样，擦干试样中漏出的自由水。
（1）较粗的粗集料直接倒在拧干的湿毛巾上，逐颗擦干，拧湿毛巾时不要太用劲，防止拧得太干（2）将较细的粗集料(2.36㎜～4.75㎜)连同浅盘一起取出，稍稍倾斜搪瓷盘，倒出余水，倒在拧干的湿毛巾上，用毛巾吸走从集料中漏出的自由水。
对较细的含水较多的粗集料，毛巾可拧得稍干些，擦颗粒的表面水时，既要将表面水擦掉，又千万不能将颗粒内部的水吸出，（3）整个过程中不得有集料丢失，已擦干的集料不得继续在空气中放置，以防止集料干燥。
)。
4.5立即称取集料的表干质最(mf4.6烘干至恒重，冷却称取集料的烘干质量(ma)。
4.7对同一规格的集料应平行试验两次，取平均值作为试验结果。
5.计算5.1表观相对密度γa、表干相对密度γs、毛体积相对密度γb计算至小数点后3位。
γa=γs=γb=式中：γa——集料的表观相对密度，无量纲；γs——集料的表干相对密度，无量纲；γb——集料的毛体积相对密度，无量纲；m a——集料的烘干质量(g)；m f——集料的表干质量(g)；mω——集料的水中质量(g)。
粗集料密度及吸水率网篮法试验方法
重复试验的精密度，对表现相对密度，表干相对密度，毛体积相对密度，两次结果相差不得超过0.02，对吸水率不得超过0.2％。
7.试验报告：
试验报告应包括内容：①检测项目名称；②原材料的品种、规格和产地；③试验日期及时间；④仪器设备名称、型号及编号；⑤粗集料密度、吸水率；⑥执行标准；⑦要说明的其它内容。
3
溢流水槽
在称量水中质量时能保持水面高度一定。
4
烘箱
能控温在105℃±5℃。
5
其它仪器
毛巾、温度计、标准筛、盛水容器等。
4.2试样制备：
4.2.1将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36mm～4.75mm集料，或者混在4.75mm以下石屑中的粗集料，则用2.36mm标准筛过筛，用四分法缩分至要求的质量，分两份备用。对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。在测定2.36mm～4.75mm的粗集料时，试验过程中应特别小心，不得丢失集料。
3.试验环境：
进入试验室检查温湿度仪，在试验记录中注明室内温湿度。
4.试验准备：
4.1试验仪器
序号
名称
使用要求
1
天平或浸水天平
可悬挂吊篮测定集料的水中质量，称量应满足试样数量称量要求，感量不大于最大称量的0.05％。
2
吊篮
耐锈蚀材料制成，直径和高度为150mm左右，四周及底部用1mm—2mm的筛网编制或具有密集的孔眼。
粗集料密度及吸水率网篮法试验方法
1.依据标准：《公路工程集料试验规程》JTG E42-2005（T0304-2005）；
2.试验目的及适用范围：
粗集料密度及吸水率试验(网篮法)
ρT(g/cm3) 表观密度ρa(g/cm3) 表干密度ρs(g/cm3) 毛体积密度ρb(g/cm3) 吸水率测值ωx（%） 吸水率测定值ωx(%)
备注 结论：
取样地点 试样描述 1
。 。 2
技术负责人：
粗集料密度及吸水率试验记录表（网篮法）
工程名称： 委托单号
合同号： 试验环境
编号： TF.JL03.406-2008
试验日期
试验设备
试验规程
试验人员
评定标准复核人员源自试样名称 工程部位试验次数 吊篮在水中质量(g) 吊篮+试样在水中质量(g) 样品在水中质量mw(g) 饱和面干试样质量mf(g) 烘干试样质量ma(g) 表观相对密度测值γa 表观相对密度测定值γa 表干相对密度测值γs 表干相对密度测定值γs 毛体积相对密度测值γb 毛体积相对密度测定值γb
粗集料密度及吸水率试验检测记录表(网篮法)
备注
结论 校核：检验：第 Nhomakorabea页
共
页
粗集料密度及吸水率试验记录表（网蓝法）
检验编号： 工程名称 委托单位 使用部位 见证单位 见 证 人 样品来源 检验性质 检验依据 JTG E422005
试样次数 ︵ 襄 阳 汉 江 缘 建 设 工 程 质 量 检 测 中 心 ︶ 试样在水中质量mw 试样表干质量mf 烘干试样质量ma 表观相对密度γ a=ma/(ma-mw) 表干相对密度γ s=mf/(mf-mw) 毛体积相对密度 γ b=ma/(mf-mw) 吸水率Wx=（mf-ma)/ma*100 试验水温T (%) （℃） (g) (g) (g)
委托编号： 委托日期 检验日期 样品名称 产 地 年 年 月 月 日 日
规格型号 代表批量 检验设备 环境温度 检 验 结 果
水在试验温度T时密度（或温度T时修正系 数） 表观相对密度平均值 表干相对密度平均值 毛体积相对密度平均值 吸水率平均值 表观密度 表干密度 毛体积密度 (%) （g/cm3） （g/cm3） （g/cm3）
粗集料密度及吸水率试验
集料的烘干 集料的表 集料的水 质量 干质量 中质量 相 试验次 数 对 ma(g) mf(g) mω (g) 密 度 1 1073.4 1078.4 684.6 2 试验次 数 密 度 1 2 1052.1 2 T(℃) 22 22 1056.4 670.2
a
试验温度T时 水的密度 水温修正 ρ t(g/cm)3 系数at 0.9973：
复核：
审核：
日期：
表观密度ρ t(g/cm)3
a=γ aⅩρ t
表干密度ρ s(g/cm)3
a
毛体积密度ρ b(g/cm)3
s
平均值ρ
ρ s=γ
sⅩρ t
平均值ρ
ρ b=γ
aⅩρ t
平均值ρ
b
2.754 2.751 2.748
2.731 2.730 2.728
2.718 2.718 2.717
注:试验规程;(T0304-2000)网篮法。at—试验温度T(℃)时的水温修正系数（查表）ρ ω —水在4℃时的密度为1.0(g/cm)3两次平行试验，密度相差不得超过0.02(g/cm)3，吸水率不得 超过0.2%，取平均值为测定结果。
粗集料密度及吸水率试验(网篮法)记录等
建设项目: 合同号: 试验日期： 分项工程: 取样地点: 拌和站料场 (试验编号: 承包单位: 监理单位: 施工路段: 试验名称: 用途: 表观相对密度 γ a(g/cm)3 γ a=ma/ 平均值γ (ma-mω ) 2.761 2.755 2.758 ) (自/抽)检 K30+600---K45+600 10--20mm碎石 下面层沥青砼配合比（AC--20） 表干相对密度 γ 毛体积相对度γ b(g/cm)3 集料的吸水率ω x(%) 3 s(g/cm) ω x=(mfγ s=ms/ 平均值 平均值γ s γ b=ma/(mf-mω ) 平均值γ b ωx ma)/maⅩ100 (mf-mω ) 2.738 2.735 2.737 2.726 2.724 2.725 0.47 0.41 0.44 D-34.1
粗集料密度及吸水率试验
粗集料密度及吸水率试验（T 0304-2005）2.9.1 目的与适用范围本方法适用于测定各种粗集料的表观相对密度、表干相对密度、毛体积相对密度、表观密度、表干密度毛体积密度、以及粗集料的吸水率。
2.9.2仪器与材料天平或浸水天平：可悬挂吊篮测定集料的水中质量，称量应满足试样数量称量要求，感量不大于最大称量的0.05%吊篮：耐锈蚀材料制成，直径和高度为150mm左右，四周及底部用1mm~2mm 的筛网编制或具有密集的孔眼。
溢流水槽：在称量水中质量时能保持水面高度一定。
烘箱：能控温在105℃±5℃。
毛巾：纯棉制，洁净，也可以用纯棉的汗衫布代替。
温度计。
标准筛。
盛水容器（如搪瓷盘）。
其他（刷子等）2.9.3试验准备2.9.3.1 将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36mm~4.75mm集料，或者混在4.75mm以下石屑中粗集料，则用2.36mm标准筛过筛，用四分法或分料器法缩分至要求的质量，分两次备用。
对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。
在测定2.36~4.75mm的粗集料时，试验过程中应特别小心，不得丢失集料。
2.9.3.2经缩分后供测定密度和吸水率的粗集料质量应符合表T 0304-1的规定。
表T0304-1测定密度所需要的试样最小质量2.9.3.3将每一份集料试样浸泡在水中，并适当搅动，仔细洗去附着在集料表面的尘土和石粉，经多次漂洗干净至水完全清澈为止。
清洗过程不得散失集料颗粒。
2.9.4试验步骤2.9.4.1 取试样一份装入干净的搪瓷盘中，注入洁净的水，水面至少应高出试样20mm，轻轻搅动石料，使附着在石料上的气泡完全逸出，在室温下保持浸水24h。
2.9.4.2 将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔，将天平调零。
吊篮的筛网应保证集料不会通过筛孔流失，对2.36mm~4.75mm粗集料应更换小孔筛网，或在网篮中加放一个浅盘。
粗细集料密度实验
T0304-2000 粗集料密度及吸水率试验(网篮法)1 目的与适用范围本方法适用于测定碎石、砾石等各种集料的表观相对密度、表干相对密度、毛体积相对密度、表观密度、表干密度、毛体积密度，以及粗集料的吸水率。
2 仪具与材料2.1 天平或浸水天平：可悬挂吊篮测定集料的水中质量，称量应满足试样数量称量要求，感量不大于最大称量的0.05%.2.2 吊篮：耐锈蚀材料制成，直径和高度为150mm左右，四周及底部用1mm~2mm 的筛网编制成具有密集的孔眼。
2.3 溢流水槽：在称量水中质量时能保持水面高度一定。
2.4 烘箱：允控温在105±5摄氏度。
2.5 温度计。
2.6 标准筛。
2.7 盛水容器(如搪瓷盘)。
2.8 其它：刷子、毛巾等。
3 试验准备3.1 将取来的试样用4.75mm(方孔筛)或5mm(圆孔筛)标准筛过筛，用四分法缩分至要求的质量，分两份备用。
对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。
3.2 经缩分后供测定密度和吸水率的粗集料质量应符合表1的规定。
3.3 将每一份集料试样浸泡在水中，仔细洗去附在集料表面的尘土和石粉，经多次漂洗干净至水清澈为止。
清洗过程中不得散失集料颗粒。
4.1 取试样一份装入干净的搪瓷盘中，注入洁净的水，水面至少应高出试样2cm，轻轻搅动石料，使附着石料上的气泡逸出。
在室温下保持浸水24h。
4.2 将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔为止，将天平调零。
4.3 调节水温在15~25摄氏度范围内。
将试样移入吊篮中，溢流水槽中的水面高度由水槽的溢流孔控制，维持不变。
称取集料的水中质量(m)。
w4.4 提起吊篮，稍稍滴水后，将试样倒入浅搪瓷盘中，或直接将粗集料集料倒在拧干的湿毛巾上，注意不得有颗粒丢失，或有小颗粒附在吊篮上。
稍稍倾斜搪瓷盘，用毛巾吸走漏出的自由水，用拧干的湿毛巾轻轻擦干颗粒的表面水，至表面看不到发亮的水迹，即为饱和面干状态。
粗集料密度及吸水率(网篮法)试验记录
粗集料密度及吸水率（网篮法）记录委托单位：路线名称：料场名称：委托编号：工程名称：材料用途：委托日期：材料规格：试验日期：试验：复核：负责人：单位：依据：JTG E42-2005《公路工程集料试验规程》 T 0304-2005粗集料密度及吸水率（网篮法）第22页精度要求及结果整理表观相对密度γa 、表干相对密度γs、毛体积相对密度γb计算至小数点后3位。
γa=m a/(m a-m w)γs=m f/(m f-m w)γb=m a/(m f-m w)式中：γa—集料的表观相对密度，无量纲；γs—集料的表干相对密度，无量纲；γb—集料的毛体积密度，无量纲；ma—集料的烘干质量（g）；mf—集料的表干质量（g）；mw—集料的水中质量（g）。
集料的吸水率以烘干试样为基准，准确至0.01%。
ωx=(m f-m a)/ m a×100式中：ωx—粗集料的吸水率(%)。
粗集料的表观密度(视密度)ρ、表干密度ρa 、毛体积密度ρb计算，准确至小数点后3位。
不同水温条件下测量的粗集料表观密度需进行水温修正，不同试验温度下水的密度ρT 及水的湿度修正系数αT按附录表B选用。
ρa=γa×ρT或ρa=(γa-αT)×ρwρs=γs×ρT或ρs=(γs-αT)×ρwρb=γb×ρT或ρb=(γb-αT)×ρw式中：ρa—粗集料的表观密度，g/cm3；ρs—粗集料的表干密度，g/cm3；ρb—粗集料的毛体积密度，g/cm3；ρT—试验温度T时水的密度（g/cm3），按附录B表B-1取用；αT—试验温度T时的水温修正系数；ρw—水在4℃时的密度(1.000g/cm3)。
精密度或允许误差重复试验的精密度，对表观相对密度、表干相对密度、毛体积相对密度、两次结果相差不得超过0.02，对吸水率不得超过0.2%。
表B-1不同水温时水的密度ρT 及水温修正系数αT。
实验二：粗集料的密度及吸水率试验
实验⼆：粗集料的密度及吸⽔率试验实验⼆：粗集料密度及吸⽔率试验⼀、实验⽬的本⽅法适⽤于测定各种粗集料的表观相对密度、表⼲相对密度、⽑体积相对密度、表观密度、表⼲密度、⽑体积密度，以及粗集料的吸⽔率。
⼆、试验原理密度是在⼀定条件下测量的单位体积的质量，单位为t／m3或g／㎝3,通常以ρ表⽰。
对材料内部没有孔隙的匀质材料，测定的密度只有⼀种。
但对于⼯程上⽤的粗细集料，由于材料状态及测定条件的不同，便衍⽣出各种各样的“密度”来。
计算密度⽤的质量有⼲燥质量与潮湿质量的不同，计算⽤的体积也因所包含集料内部的孔隙情况不同，因⽽计算结果就不⼀样，由此得出不同的密度定义。
1、真实密度：矿粉的密度接近于真实密度，它是规定条件下，材料单位体积(全部为矿质材料的体积，不计任何内部孔隙)的质量，也叫真密度。
2、⽑体积密度：其计算单位体积为表⾯轮廓线范围内的全部⽑体积，包含了材料实体、开⼝及闭⼝孔隙。
当质量以⼲质量(烘⼲)为准时，称绝⼲⽑体积密度，即通常所称的⽑体积密度。
3、表⼲密度：其计算单位体积与⽑体积密度相同，但计算质量以表⼲质量(饱和⾯⼲状态，包括了吸⼊开⼝孔隙中的⽔)为准时，称表⼲⽑体积密度，即通常所称的表⼲密度。
4、表观密度：材料单位体积中包含了材料实体及不吸⽔的闭⼝孔隙，但不包括能吸⽔的开⼝孔隙。
也称视密度。
三、预习要求1、理解各种密度概念及应⽤，了解试验原理。
2、了解试验仪器及设备的⽤法，掌握粗集料密度及吸⽔率试验⽅法。
四、实验仪器1、天平或浸⽔天平：可悬挂吊篮测定集料的⽔中质量，称量应满⾜试样数量称量要求，感量不⼤于最⼤称量的0.05％。
2、吊篮：耐锈蚀材料制成，直径和⾼度为150㎜左右，四周及底部⽤1㎜～2㎜的筛⽹编制或具有密集的孔眼。
3、溢流⽔槽：在称量⽔中质量时能保持⽔⾯⾼度⼀定。
4、烘箱：能控温在105℃±5℃。
5、⽑⼱：纯棉制，洁净，也可⽤纯棉的汗衫布代替。
6、温度计。
7、标准筛。
8、盛⽔容器(如搪瓷盘)。
粗集料密度及吸水率试验网篮法作业指导书
粗集料密度及吸水率试验网篮法作业指导书4.2.1目的与适用范围本方法适用于测定各种粗集料的表观相对密度、表干相对密度、毛体积相对密度、表观密度、表干密度、毛体积密度，以及粗集料的吸水率。
4.2.2仪具与材料天平或浸水天平：可悬挂吊篮测定集料的水中质量，称量应满足试样数量称量要求，感量不大于最大称量的0.05％。
吊篮：耐锈蚀材料制成，直径和高度为150㎜左右，四周及底部用1㎜～2㎜的筛网编制或具有密集的孔眼。
溢流水槽：在称量水中质量时能保持水面高度一定。
烘箱：能控温在105℃±5℃。
毛巾：纯棉制，洁净，也可用纯棉的汗衫布代替。
温度计。
标准筛。
盛水容器(如搪瓷盘)。
其它：刷子等。
4.2.3试验准备1、将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75㎜筛过筛对2.36㎜-4.75㎜集料，或者混在4.75㎜以下石屑中的粗集料，则用2.36㎜标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用，对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。
在测定2.36㎜～4.75㎜的粗集料时，试验过程中应特别小心，不得丢失集料。
2、经缩分后供测定密度和吸水率的粗集料质量应符合表T0304-1的规定。
表T0304-1测定密度所需要的试样最小质量公称最4.75 9.5 16 19 26.5 31.5 37.5 63 75 大粒径(㎜)每一份0.8 1 1 1 1.5 1.5 2 3 3 试样的最小质量（㎏）3、将每一份集料试样浸泡在水中，并适当搅动，仔细洗去附在集料表面的尘土和石粉，经多次漂洗干净至水完全清澈为止。
清洗过程中不得散失集料颗粒。
4.2.4 试验步骤1、取试样一份装入干净的搪瓷盘中，注入洁净的水，水面至少应高出试样20㎜，轻轻至搅动石料，使附着在石料上的气泡完全逸出。
在室温下保持浸水24h。
2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔，将天平调零，吊篮的筛网应保证集料不会通过筛孔流失，对2.36㎜-4.75㎜粗集料应更换小孔筛网，或在网篮中加放人一个浅盘。
