常用电气设备熔断器选择

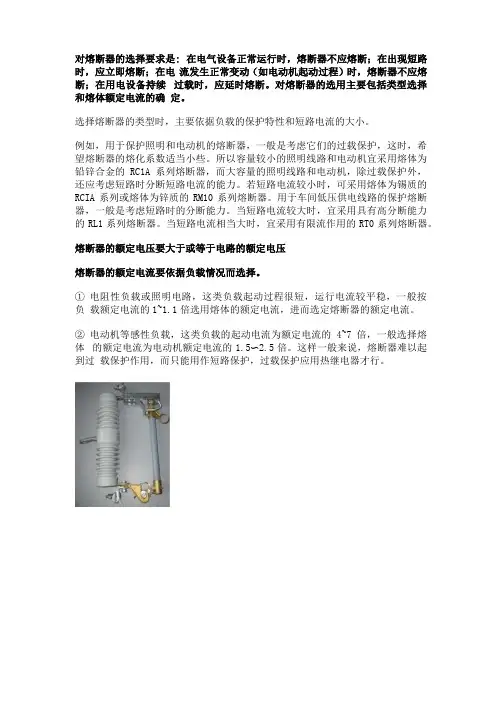

熔断器的额定电流选择
由于各种电气设备都具有一定的过载能力，允许在一定条件下较长时间运行；而当负载超过允许值时，就要求保护熔体在一定时间内熔断。

还有一些设备起动电流很大，但起动时间很短，所以要求这些设备的保护特性要适应设备运行的需要，要求熔断器在电机起动时不熔断，在短路电流作用下和超过允许过负荷电流时，能可靠熔断，起到保护作用。

熔体额定电流选择偏大，负载在短路或长期过负荷时不能及时熔断；选择过小，可能在正常负载电流作用下就会熔断，影响正常运行，为保证设备正常运行，必须根据负载性质合理地选择熔体额定电流。

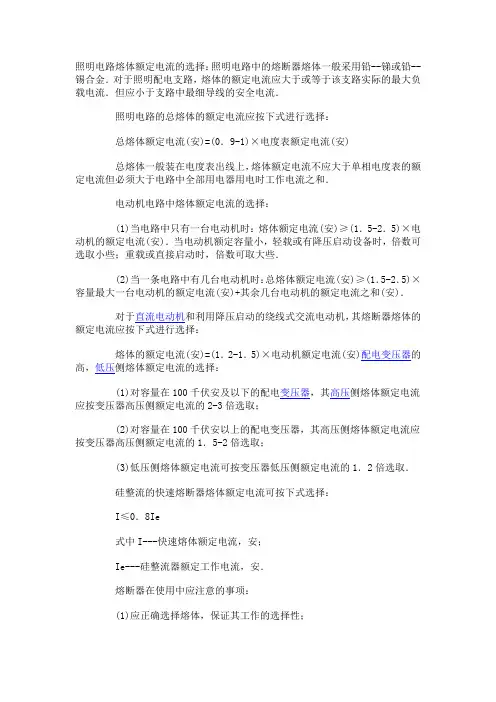

(1) 照明电路
熔体额定电流≥被保护电路上所有照明电器工作电流之和。

(2) 电动机：
①单台直接起动电动机
熔体额定电流＝(1.5～2.5)×电动机额定电流。

②多台直接起动电动机
总保护熔体额定电流＝(1.5～2.5)×各台电动机电流之和。

③降压起动电动机
熔体额定电流＝(1.5～2)×电动机额定电流。

④绕线式电动机
熔体额定电流＝(1.2～1.5)×电动机额定电流。

(3) 配电变压器低压侧
熔体额定电流＝(1.0～1.5)×变压器低压侧额定电流。

(4) 并联电容器组
熔体额定电流＝(1.3～1.8)×电容器组额定电流。

(5) 电焊机
熔体额定电流＝(1.5～2.5)×负荷电流。

(6) 电子整流元件
熔体额定电流≥1.57×整流元件额定电流。

说明：熔体额定电流的数值范围是为了适应熔体的标准件额定值。

在3～66kV的电站和变电所常用的高压熔断器有两大类：一类是户内高压限流熔断器， 额定电压等级分3、6、10、20、35、66kV，常用的型号有RN 1、RN 3、RN 5、XRNM 1、XRN T 1、XRN T 2、XRN T3 型， 主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路；RN2和RN 4型额定电流均为0.5~10A ， 为保护电压互感器的专用熔断器。

另一类是户外高压喷射式熔断器，此类熔断器在熔体熔断产生电弧时，电弧烧损反白纸产气吹拉长电弧，弧感抗改变相位， 正好电流过零时产生零休，才能开断电路，限流作用不明显。

常用的为跌落式熔断器，型号有RW 3、RW 4、RW 7、RW 9、RW 10、RW 11、RW 12、RW 13和PRW系列型等， 其作用除与RN 1 型相同外， 在一定条件下还可以分断和关合空载架空线路、空载变压器和小负荷电流。

户外瓷套式限流熔断器RW 10- 35/0.5~50-2000MVA 型中RW10-35/0.5~1-2000MVA为保护35kV电压互感器专用的户外产品。

所以根据熔断器的型式和不同的保护对象来选择。

2.2 按工作电压选择
(1) 一般条件：
U e≥Uwe
式中：
U e——熔断器额定电压
Uwe——安装处电网额定电压
即熔断器的额定电压(kV ) 应不小于熔断器安装处电网额定电压(kV )。

(2) 对于限流型熔断器：
以石英砂作为熔断器填充物的限流型熔断器只能按Ue=Uwe的条件选择， 这种情况下此类熔断器熔断产生的最大过电压倍数限制在规定的2.5 倍相电压之内， 此值并未超过同一电压等级电器的绝缘水平。

如果熔断器使用在工作电压低于其额定电压的电网中， 过电压倍数造成威胁可能增大3.5～4。

2.3 按工作电流及保护特性选择
(1) 一般条件：
I e≥Ije≥Ig·zd
式中：
I e——熔断器熔管的额定电流，A
I je——熔断器熔体的额定电流，A
I g·zd——回路最大持续工作电流，A
此条件为选择熔断器额定电流的总体要求， 其中熔体额定电流的选择最为重要， 它的选择与其熔断特性有关， 应能满足保护的可靠性、选择性和灵敏度要求。

(2) 具体情况：
①保护配电设备(即35kV 及以下电力变压器) ：
Ije= K Ie
式中
Ie——变压器回路额定工作电流，A
K——可靠系数，不考虑电机自起动时， 取1.5~2.4； 考虑电机自起动时，取2.4～ 4.0
按此条件选择可确保变压器在通过最大持续工作电流， 通过变压器励磁涌流， 电动机自起动或保护范围以外短路产生的冲击电流时熔件不熔断， 而且能保证前后级保护动作的选择性以及本段范围内短路能以最短时间切除故障。

②保护电力电容器：
Ije= K Ic·e
式中：
I c·e——电容器回路的额定电流，A
K —— 可靠系数， 对于喷射式熔断器， 取1.35～1.5； 对于限流型熔断器， 当一台电容器时， 系数取2～ 2.8； 当一组电容器时， 系数取5～10
③保护电力线路：
按一般条件选择：
Ie≥Ije≥I g·zd
2.4 按开断电流选择
(1) 一般条件：
I ke≥I dt (Ske≥Sdt)
式中：
I ke (或Ske) ——熔断器的额定开断电流， kA (或额定开断容量MVA )
I dt——短路全电流， kA （安装地点）
对于限流型熔断器取I dt≥I ″(次暂态电流幅值) ； 对于非限流型熔断器取I dt≥I ch (稳态短路电流最大有效值)。

(2) 对于跌落式熔断器：
跌落式熔断器的开断能力应分别按上、下限值来验算， 在验算上限值时要应用系统的最大运行方式； 验算下限值时， 应用最小运行方式。

2.5 短路电流的稳定性
对于限流型熔断器可不进行动、热稳定的校验； 而对于非限流型熔断器， 要求进行动、热稳定的校验工作。

热稳定校验：I²chTre≧Qt
动稳定校验：Idei≧ch (3)
式中：
ich (3)——短路电流峰值
I ch——稳态短路电流有效值
2.6 保护电压互感器的熔断器
需要按额定电压和开断能力以及额定电流选择。

2.7 校核熔断器的灵敏度
Idm>4Ie既电网最小短路电流大于4~7倍的熔短器的熔体额定电流.。
