机械制图期末试卷和答案解析1
机械制图期末试卷及答案

___________学院 __________ 专业________________ 班级 姓名:___________学号:________________座号:___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、 单项选择题。
(每小题3分,共15分)1. 斜二轴测图的轴向伸缩系数______。
( ) A .p=q=r=1 B .p=q=r=0.82 C .p=q=1D .p=r=12.选择正确的半剖视图。
( )3.选择正确的剖视图。
( )ABCD4.选择粗糙度标注错误的视图。
( )AB C D5.选择正确的断面图。
( )二、在主、俯视图之间将主视图改画为半剖视图。
(共8分)题 号 一 二 三 四 五 六 七 八 九 总分 得 分 阅卷人A-A A-A A-A A-AABCD得 分得 分A B C D工学院《机械制图(Ⅱ)》课程试卷20 ――20 学年第 2 学期__________学院 __________ 专业________________ 班级 姓名:___________学号:________________座号:___密 封 线 内 不 要 答 题——————————密———————————————封———————————————线————————————三、在视图右侧将主、俯视图改画为局部剖视图。
(共10分)四、在两图之间用阶梯剖画出机件的主视图。
(共10分)五、在两图之间将主视图采用合理的剖视图表达。
(共10分)六、在指定位置画出各移出断面图,并视图标注,键槽深4mm 。
(共9分)得 分得 分得 分得 分_________学院 __________ 专业________________ 班级 姓名:___________学号:________________座号:___密 封 线 内 不 要 答 题——————————密———————————————封———————————————线————————————七、分析双头螺柱连接装配图中的错误,将正确画法画在右侧图中。
《机械制图》期末考试试题及解答

《机械制图》期末考试试题及解答一、选择题(每题2分,共20分)1、在机械制图中,通常使用的投影法是()投影法。
A.正投影B.斜投影C.中心投影D.平行投影答案:A.正投影2、在机械制图中,物体的三视图是指()。
A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案:A.主视图、俯视图和左视图3、在机械制图中,虚线表示的是()。
A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案:A.不可见轮廓线4、在机械制图中,中心投影法的特点是()。
A.平行性B.真实性C.一致性D.集聚性答案:D.集聚性5、在机械制图中,基本视图共有()个。
A. 3B. 4C. 5D. 6答案:C. 56、在机械制图中,采用剖视图的方法可以表示出物体的()。
A.内形B.外形C.内外形状D.轮廓线答案:A.内形7、在机械制图中,斜视图主要用于表达()的倾斜部分的实形。
A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案:A.与主视图不平行但相互垂直的平面8、在机械制图中,局部视图通常用()表示。
A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案:B.长对正、高平齐、宽相等、长相等9、在机械制图中,俯视图通常用来说明()关系。
A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案:A.上、下方位。
机械制图考试试题一、选择题(每题2分,共20分)1、在绘制机械图样时,我们一般采用哪一种投影方法?A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具?A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中,下列哪个视图不包含在主视图和俯视图之间?A.左视图B.后视图C.俯视图D.右视图4、在机械制图中,实线一般用于表示什么?A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号?A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中,一般采用几个基本视图来表示物体?A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料?A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中,剖视图一般用于表示物体的哪个方面?A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法?A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中,下列哪个符号表示沉孔的标注?A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题(每题3分,共30分)1、请填写机械制图的三个基本视图:________、________、________。
机械制图期末试卷及答案

第 1 页 共 8 页学院:___________专业:_____________ 班级:_______________ 姓名:_______________学号:________________座号:_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、 单项选择题。
(每小题3分,共15分)1.锯齿形螺纹的牙型符号是______。
( ) A .MB .GC .TrD .B2.选择正确的半剖视图。
( )3.选择正确的剖视图。
( )4.选择粗糙度标注错误的视图。
( )AB C D5.选择正确的断面图。
( )A B C D二、在右侧将主、俯视图改画为半剖视图。
(共8分)题 号 一 二 三 四 五 六 七 八 九 总分 得 分 阅卷人得 分得 分A B C D工学院《机械制图(Ⅱ)》课程试卷20 ――20 学年第 2 学期A B C第 2 页 共 8 页学院:___________专业:_____________ 班级:_______________ 姓名:_______________学号:________________座号:_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————三、在视图右侧将主、俯视图改画为局部剖视图。
(共10分)四、在两图之间用阶梯剖画出机件的主视图。
(共10分)五、在两图之间将主视图采用合理的剖视图表达。
(共10分)六、在指定位置处画出各移出断面图,键槽深4mm 。
(共9分)得 分得 分得 分得 分第 3 页 共 8 页学院:___________专业:_____________ 班级:_______________ 姓名:_______________学号:________________座号:_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————七、分析螺钉连接装配图中的错误,将正确画法画在右侧图中。
机械制图—期末考试题含答案

机械制图—期末考试试题卷一、选择题(共20分,每题2分)1、图纸的幅面代号有()种A、2种B、3种C、4种D、5种2、对同一部件,下列哪一比例绘制的图形比例最大()A、1:2B、1:4C、4:1D、2:13、当直线、平面垂直于投影面时,其在该投影面上的投影具有()A、积聚性B、类似性C、实形性D、平行性4、下列四中税法中,选择一种正确的答案()A、AB是一般位置直线,BC是水平线,CD是正垂线;B、AB是正垂线,BC是正平线,CD是侧垂线C、AB是水平线,BC是一般位置直线,CD是正平线D、AB是侧平线,BC是侧垂线,CD是水平线5、选择正确的左视图()6、标题栏一般位于图幅的()A、左下角B、右下角C、右上方D、左上方7、标注尺寸的尺寸线是()A、点划线B、虚线C、细实线D、粗实线8、下列说法正确的是()A、表示表面用去除材料的方法获得的表面粗糙度B、表示表面用不去除材料的方法获得的表面粗糙度C、表示表面用任何方法获得表面粗糙度D、表示表面用去除材料的方法获得的表面粗糙度9、下列尺寸正确标注的是()10、不可见轮廓线用()表示A、细实线B、粗实线C、点划线D、虚线二、填空题(共30分,每空1分)1、平面图形中所注尺寸,按作用可分为和。
2、组合体的读图方法有和。
3、截交线的性质为、、。
4、图样的基本表示方法有、、、、、。
5、局部视图和局部剖视图的边界应以或为界。
6、根据投射线和轴测投影面相对位置的不同,轴测投影可分为、。
7、正投影的基本特性有、、。
8、组合体的组合形式一般分为、、三种形式。
9、圆柱、圆锥等回转体的定形、定位尺寸应尽量标注在投影图上。
10、尺寸数字应尽量标注在尺寸线的和。
11、尺寸不可标注成封闭的。
12、侧垂线与H面与V面与W面(平行、垂直、倾斜)。
三、作图题(共50分)1、已知物体的两视图,补画第三视图。
(10分)2、已知物体的主、俯视图,补画左视图(10分)。
3、求作圆柱、圆锥相贯线的投影(20分)。
机械制图期末试题(带答案)全解

制图试题一、填空题1、由两个或两个以上组成的物体称为组合体。
2、画、读组合体视图的基本方法是法。
3、组合体的组合方式有、和三种。
4、按剖切范围分,剖视图可分为、和三类。
5、断面图分为:和两种。
6、同一零件各剖视图的剖面线方向间隔。
7、六个基本视图的名称为:、、、、、。
8、螺纹的五个基本要素分别为:、、、螺距(导程)和。
内外螺纹连接时,两者的五要素必须。
9、零件图四大内容是:、、、。
10、组合体尺寸标注的基本要求为:、、。
11、导程S和螺距P的关系是____ ___。
12、外螺纹在非圆视图中,大径用表示、小径用表示。
13、零件图的尺寸标注要求是:、、、。
14、相贯线是两个基本体表面的,也就是两个基本体表面共有点的集合,它一般是封闭的曲线。
15、局部剖视图用线分界且不应和图样上其他图线重合。
16、螺纹终止线用绘制。
17、绘制圆柱齿轮的圆视图中,齿顶圆用线表示,分度圆用表示,齿根圆用线表示,或省略不画。
18、视图可以分为、、、四种。
19、主视图能反映物体的和尺寸二、选择题1、对于平面相接的组合体,下列说法正确的是。
A、结合面一定有线隔开B、结合面一定没有线隔开C、当结合面不平齐时,两者中间有线隔开2、关于两形体相切,下列说法正确的是。
A、由于相切处是光滑过渡的,两者之间没有分界线B、两者之间有相贯线C、视具体情况,有时有线,有时无线3、用一个截平面截圆锥体,当截平面平行于轴线时,截交线的形状为。
A、圆B、双曲线C、椭圆4、下列关于组合体的尺寸注法说法错误的是。
A、要尽量集中标注在一个或两个视图上,这样便于看图B、对称结构的尺寸,一般要对称标注C、应使大的尺寸在内,小的尺寸在外进行标注5、根据主、俯视图,选择正确的左视图。
A、B、C、D、6、根据主、俯视图,选择正确的左视图。
A、B、C、7、根据主、俯视图,选择正确的左视图。
A、B、C、D、8、根据主、俯视图,选择正确的左视图。
A、B、C、D、9、根据主、俯视图,选择正确的左视图。
机械制图期末考试及答案

机械制图期末考试及答案(总11页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--*1、剖视图的种类可分为()视图、()视图和局部剖视图。
答案:全剖;半剖2、金属材料的剖面线应以适当角度绘制,最好画成与主要轮廓或剖面区域的对称线成()角,互相平行,间隔均匀的()线。
答案:45゜;平行细实3、剖切面的种类可分为()剖切面、()的剖切面、几个相交的剖切面。
答案:单一;几个平行;4、当机件具有对称平面时,在垂直于对称平面上投影所得的图形,可以()为界,一半画成剖视图,一半画成()。
答案:对称中心线;视图5、机件的某一部分向基本投影面投影而得的视图称为()视图,其断裂边界应以()线表示。
答案:局部视图;波浪6、在局部剖视图中,波浪线不能与轮廓线(),也不能()轮廓线之外。
答案:重合(叠);超出7、假想用剖切平面将机件的某处切断,仅画出断面的图形,称为(),简称()。
答案:断面图;断面8、画在视图轮廓线之外的断面,称为()断面;画在视图轮廓线之内的断面,称为()断面。
答案:移出;重合9、移出断面的轮廓线用()线绘制;重合断面的轮廓线用()线绘制。
答案:粗实;细实10、当视图的轮廓线与重合断面的轮廓线()时,视图的轮廓线仍需完整的画出,不可()。
答案:重合(叠);间断11、将机件的部分结构,用大于原图形所采用的比例画出的图形,称为()图;放大部位用()线圈出。
答案:局部放大;细实12、肋板、轮辐及薄壁结构,()剖切时,一律不画剖面线,并用()线将它们与相邻结构分开。
答案:纵向;粗实13、较长机件采用折断画法后,其长度应按()标注尺寸,断裂边缘常用()线画出。
答案:实长;波浪14、按一定规律分布的相同结构,只需画出几个完整的结构,其余用()线相连或标明中心位置并注明()。
答案:细实;总数15局部放大图上标注的比例是指()的线性尺寸与()相应要素的线性尺寸之比。
答案:放大图形;实际机件二、选择题:(每题2分)1、用剖切面完全地剖开机件所得的视图称()视图。
大学机械制图期末考试题及解析

大学机械制图期末考试题及解析一、选择题(每题 3 分,共 30 分)1、在机械制图中,用下列哪种线表示可见轮廓线?()A 粗实线B 细实线C 虚线D 点划线答案:A解析:在机械制图中,粗实线通常用于表示可见轮廓线,能清晰地展现物体的外形。
2、已知空间点 A(10,15,20),则点 A 到 H 面的距离为()A 10B 15C 20D 不确定答案:C解析:空间点到 H 面(水平面)的距离即为其 Z 坐标值,所以点 A 到 H 面的距离为 20。
3、下列哪种投影法不属于平行投影法?()A 正投影法B 斜投影法C 中心投影法D 以上都是答案:C解析:平行投影法包括正投影法和斜投影法,中心投影法不属于平行投影法。
4、在绘制三视图时,主视图与俯视图()A 长对正B 高平齐C 宽相等D 以上都不对答案:A解析:主视图和俯视图反映物体的长,它们的长度是相等的,即长对正。
5、圆柱被平面截切,截平面与圆柱轴线倾斜时,截交线的形状是()A 圆B 椭圆C 矩形D 抛物线答案:B解析:当截平面与圆柱轴线倾斜时,截交线为椭圆。
6、下列哪种视图主要用于表达物体的内部结构?()A 主视图B 俯视图C 左视图D 剖视图答案:D解析:剖视图可以清晰地展示物体的内部结构和形状。
7、尺寸标注中,尺寸数字的方向应()A 水平B 垂直C 倾斜D 依尺寸线方向而定答案:D解析:尺寸数字的方向应依尺寸线方向而定,一般与尺寸线平行。
8、标准公差等级中,精度最高的是()A IT01B IT1C IT18D 不确定答案:A解析:标准公差等级从 IT01 到 IT18,IT01 的精度最高。
9、表面粗糙度符号中,Ra 的值越大,表示表面越()A 光滑B 粗糙C 精度高D 不确定答案:B解析:Ra 是表面粗糙度的评定参数之一,Ra 值越大,表面越粗糙。
10、下列哪种比例不是国家标准规定的绘图比例?()A 1:1B 2:1C 3:1D 4:1答案:C解析:国家标准规定的绘图比例有 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 等,没有 3:1。
机械制图期末试卷答案

机械制图期末试卷答案一、单项选择题(每题2分,共20分)1.当标注〔〕尺寸时,尺寸线需要与所注的线段平行。
A.角度B. 线性C. 直径D.半径2. 在尺寸标注中C2代表的倒角是〔〕 A、2×45°; B、2×30°; C、2×15°3.三视图中,把产生于H面的投影称作〔〕A.主视图B.后视图C. 左视图D.俯视图4、螺纹牙型有五个基本要素,它们是。
A、牙型、直径、螺距、旋向和旋合长度B、牙型、直径、螺距、线数和旋向C、牙型、直径、螺距、导程和线数D、牙型、直径、螺距、线数和旋合长度5、局部放大图的比例是指相应要素的线性尺寸之比,详细是指。
A、局部放大图比原图形B、原图形比局部放大图C、局部放大图比实物D、实物比放大图6.物体上相互平行的线段,轴测投影上〔〕A.平行B. 垂直C.无法确定D.正交7.已知空间点C的坐标为〔*,y,z〕,其侧面投影C”由〔〕坐标确定A.*,zB.*,yC.y,z8、零件图的尺寸标注要做到。
A、正确、完整、清楚B、正确、完整、匀称C、正确、完整、清楚、合理D、整齐、美观、大方9.按螺纹规定画法要求,以下画法共计有处错误A. 3B. 4C. 5D. 610.以下属于定位公差项目符号的是A. B. C. D.二、多项选择题(每题3分,共18分)1. 关于点的投影,以下说法正确的选项是〔〕A. 点的三面投影不符合三面投影规律B.点的投影永久是点C.点的正面投影与水平投影的连线肯定垂直于 O*轴D.点的正面投影与侧面投影的连线肯定垂直于OZ轴E.点的水平面投影到O*轴的`距离等于点的侧面投影到OZ轴的距离2.在以下所示的四棱柱中,棱边AB( )A. 棱边AB 是正平线B. 棱边AB 是侧平线C. 棱边AB 是侧垂线D. 棱边AB 是一般位置直线3.垂直于一个投影面,而倾斜于其他两个投影面的平面是( )A.正平面B.正垂面C.水平面D. 铅垂面E.侧垂面4.用形体分析法看视图的步骤有〔 )A.认识视图,抓住特征 B分析投影,,联想形体C.综合起来,联想整体D.运用线面的投影规律5.标注尺寸的形式有〔〕A.开口式B.链式C.坐标式D.封闭式E.综合式6.一张完整的零件图应包括的内容式〔〕A.一组图形B.完整的尺寸C.须要的技术要求D.填写完整的标题栏E.明细栏三、判断题〔每题1分,共10分〕〔〕1.图纸无论是否装订均要画出图框线。
机械制图期末试卷+答案

机械制图期末试卷+答案(总10页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除2 2018 ~ 2019 学年第 一 学期 1827《机械制图》课程期末试卷 (考试时间90分钟 不可以使用计算器) 一、填空题(23分) 1、制图国家标准规定,图纸基本幅面有5种,最大的是 ,最小的是 ,A3图纸的幅面大小是A4幅面的 倍,标题栏一般放置在图样 。
2.国家标准编号为GB/T 14689-2008,其中GB/T 表示 ,14689表示该项标准的 ,2008表示该项标准颁布的 。
3.正投影法中的三个基本特性是平行得到 性、垂直得到 性、倾斜得到 性。
4.正投影法中,三视图间的“三等”规律是长 、高 、宽 。
5、螺纹的基本要素有 、 、 、 、 五部分组成。
6、一张完整的零件图有 、 、 和 等四部分组成。
二、选择题(共12分) 1、以下键连接图正确的是( ) (a ) (b) 班级 学号 姓名 ……………………………………密……………………………………封……………………………………线……………………………………3(c ) (d)2、下列哪一项不属于零件图的内容( )(a)一组图形 (b)明细栏 (c)完整的尺寸 (d)技术要求3、下列对于ф20H7这一尺寸的说法正确的是哪一项()(a)基本尺寸为20的基准轴,公差带代号为H7(b)基本尺寸为20的基准轴,基本偏差为H ,标准公差为IT7 (c)基本尺寸为20的基准孔,基本偏差为H ,标准公差为IT74、以下钻孔工艺结构不合理的有( )(a ) (b ) (c ) (d )三、作图题(46分)1、求作立体的相贯线。
(5分)42、根据机件的主视图和轴测图,补画其局部视图和斜视图。
(缺少的尺寸按1:1从轴测图上量取)(6分)姓名………封……………………………………线…………………………………3、根据机件的主、俯视图,在指定位置画出机件的B向局部视图及C向局部视图。
机械制图期末考试复习题答案全解

一、选择题〔共20分,每题1分〕1、用以下比率分别画同一个机件,所绘图形最大的比率是〔〕。
A.1:1 B.1:5C.5:1 D.2:12、国家标准中规定标题栏正常状况下应画在图纸的〔〕。
A.左上角B.左下角C.右上角D.右下角3、图纸的幅面代号有〔〕种。
A.3种B.5种C.4种D.6种4、图形上标明的尺寸数字表示〔〕。
A.绘图的尺寸B.随比率变化的尺寸C.机件的实质尺寸D.图线的长度尺寸5、在尺寸标明中,尺寸线为〔〕。
A.粗实线B.细实线C.细点画线D.双点画线6、绘制连结圆弧图时,应确立〔〕。
A.切点的地点B.连结圆弧的圆心C.先定圆心再定切点 D .连结圆弧的大小。
7、当直线、平面与投影面垂直时,其在该投影面上的投影拥有〔〕。
A.聚集性B.近似性C.实形性8、物体左视图的投影方向是〔〕。
A.由前向后B.由右向左C.由左向右D.由后向前9、俯视图反应了物体的什么方向〔〕。
A.上下B.左右C.上下前后D.前后左右10、在以下四种说法中,选择一种正确的答案。
〔〕A.AB是水平线,BC是一般地点直线,CD是正平线B.AB是正垂线,BC是铅垂线,CD是侧垂线C.AB是侧平线,BC是一般地点直线,CD是水平线第1页共17页D.AB是正平线,BC是侧平线,CD11、垂直于H面且与V面、W面倾斜的平面称为〔〕。
A.正垂面B.铅垂面C.侧垂面D.一般面12、机械图样中可见轮廓线和棱边线采纳以下哪一种线型。
〔〕A 细实线B粗实线C 细虚线 D 波涛线13、一机件真切长为50,宽为30.,假定采纳2:1的比率绘制到大图上,标明时其长、宽分别应标为〔〕A100 ,30 B50,30 C25,15 D100 ,6014、选择正确的左视图。
〔b 〕(a) (b) (c) (d)17、选择正确的左视图。
〔c 〕18、选择正确的左视图。
〔b 〕(a) (b) (c) (d)19、选择正确的左视图。
〔c 〕第2 页共17 页20、选择正确的左视图。
机械制图期末试卷(含答案)

机械制图期末试卷1、剖视图可分为全剖视图、半剖视图和局部剖视图。
2、断面图分为移出断面图、重合断面图3、螺距P、导程Ph、线数n的关系是:ph=np;对于单线螺纹:___________ 胆P____________________________ o4、常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母、垫圈等五种。
5、键的种类很多,常用的有普通平键、半圆键、钩头楔键等。
6、符号/表示该表面是用不去除材料方法获得的。
7、轴承代号30205是圆锥滚子轴承,其尺寸系列代号为02 ,内径为25mm8、圆柱螺旋弹簧分为压缩弹簧、拉伸弹簧、扭转弹簧。
二、选择题(每小题2分,共20分)1、选择正(A )确的全剖视图。
2、选择正确的半剖视图。
(C )3、.选择正确的移出断面图。
(C )o口0学4、选择正确的移出断面图。
(D )5、下列螺纹标注方法错误的是。
(D )6、在下列四种说法中,选择一种正确的答案。
(D )A.螺纹的五要素是牙型、 同,内外螺纹才可以旋合。
B .螺纹的五要素是牙型、 相同,内外螺纹就可以旋合。
C.螺纹的五要素是牙型、 内外螺纹就可以旋合。
D.螺纹的五要素是牙型、 同,内外螺纹才可以旋合 7、已知直齿圆柱齿轮模数 大径、导程、线数和旋向,只有螺纹的五要素均相 公称直径、螺距、线数和旋向,只要螺纹的三要素 大径、小径、中径和旋向,只要螺纹的三要素相同, 直径、螺距、线数和旋向,只有螺纹的五要素均相 m=2. 5mm ,齿数 z = 25 , 则齿轮分度圆的直径为: A ); A62. 5mm B 、 8、内螺纹的小径用( A 、 D B 、 C 63mm )符号表示。
C 、Dl D 、 63.5mm D 、dl 得分 表达一个零件, 判断题(每小题1分,共10分) 1、 2、 3、 4、 5、 6、 7、 8、 9、 必须画出主视图,其余视图和图形按需选用。
上下偏差和公差都可以为正,为负和为0。
《机械制图》期末带答案

2022—2023学年第一学期期末考试《机械制图》试卷说明:1、考试时间90分钟,满分100分。
2、本试题共两页,共三大题。
3、考试内容:第一章一、单项选择题(每题2分,共10个小题,共计20分)1.国家标准中优先采用的图纸基本幅面有(C )。
A.3种B.4种C.5种D.6种2.图样中的尺寸一般以( D )为单位时,不必标注其计量单位符号,若采用其他计量单位时,则应注明相应的单位符号。
A.kmB.dmC.cmD.mm3.不可见轮廓线采用( B )来绘制。
A.粗实线B.细虚线C.细实线4..角度尺寸在标注时,文字一律(A )书写A.水平B.垂直C.倾斜5.下列缩写词中表示均布的意思的是( B )A.SRB. EQSC.C、标注圆弧的半径时,应在尺寸数字前加注符号(A )。
A. RB. ϕ7.汉字的高度h不应小于(C )A. 5mmB. 4mmC.3.5mmD.2.5mm8.图形中某线段尺寸为15mm,图形采用2:1的比例绘制,图形中线段对应的实物长度为(A )mmA. 7.5mmB. 15mmC.30mm9.字体的号数即为字体的高度,单位是mm。
图样中汉字应采用(B )。
A. 楷体B. 长仿宋体C. 黑体10. 1:2是缩小比例,2:1是放大比例。
若实物长度是50mm,按1:4的比例绘制则应标注( B )。
A. 12.5mmB. 50mmC.200mm二.是非题(每题2分,共10个小题,共计20分)1.不留装订边的图纸,周边尺寸的宽度数值一样。
(A )2.按制图标准规定,1:2是放大比例。
(B )3.2B铅笔中B代表软性铅笔。
(A )4.虚线以及各种点画线相交时应恰当地相交于空隙处。
(B )5.在进行尺寸标注时,尺寸数字不能被任何图线所通过。
(A )6.尺寸界线与尺寸线平行。
(B )7.制图标准规定,图样中标注的尺寸数值为工件的最后完成尺寸。
(A )8.尺寸界线一般应与尺寸线垂直,并超出尺寸线2mm。
《机械制图》期末考试试题及解答(精品)

班级:_____________ 姓名:______________ 学号:____________-------------------- 密------------------------封-----------------------线------------------------------------------ 密------------------------封-----------------------线----------------------(A )P5-1《机械制图》考试试题 (A 卷)答案一. 将主视图画成半剖视图(不要的线画“×”),并补画左视图(全剖视图)。
(15分)二.对指定的剖切线处作移出断面图并正确标注(后面无键槽)。
(15分)题 目 一 二 三 四 五 六 总 分得 分 阅 卷(A )P5-2三.检查螺栓连接图中的错误和漏线(将错处和漏线处画〇),在右边按比例画法画出正确的螺栓连接图(画图时从左图量取尺寸)。
(20分)四.看懂十字接头零件图(P5-3),并回答下列问题。
(20分)1.根据零件名称和结构形状,此零件属于叉架类零件,采用HT150材料。
2.该零件由圆柱筒部分、十字形肋板部分、圆柱凸台部分和长圆凸台部分等组成。
3.用指引线和文字在图上注明长、宽、高三个方向尺寸的主要基准。
4.在主视图上,下列尺寸属于哪种类型(定形、定位)尺寸:80是定位尺寸; 38是定位尺寸; 40是定形尺寸;¢34定形是尺寸。
5. ¢40039.0 的最大极限尺寸为¢40.039, 最小极限尺寸为¢40, 公差为0.039。
6. 2×M10-7H 中的2表示螺孔数量为;M10表示公称直径为10的普通螺蚊;是粗牙普通螺纹;中顶径公差带代号为7H ;旋向为右;是中等旋合长度。
7.分别表示:被测要素为¢34与¢46轴线;基准要素为¢46圆柱筒右端面;公差项目为垂直度;公差值为0.02。

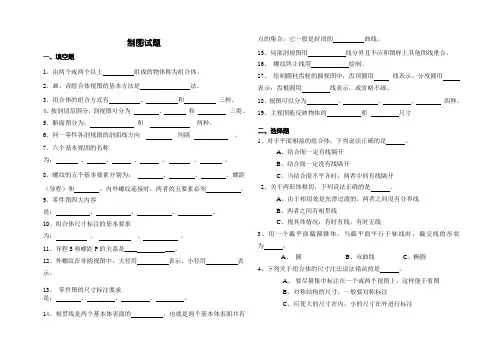

机械制图期末试题(带答案)全解

制图试题一、填空题1、由两个或两个以上组成的物体称为组合体。
2、画、读组合体视图的基本方法是法。
3、组合体的组合方式有、和三种。
4、按剖切范围分,剖视图可分为、和三类。
5、断面图分为:和两种。
6、同一零件各剖视图的剖面线方向间隔。
7、六个基本视图的名称为:、、、、、。
8、螺纹的五个基本要素分别为:、、、螺距(导程)和。
内外螺纹连接时,两者的五要素必须。
9、零件图四大内容是:、、、。
10、组合体尺寸标注的基本要求为:、、。
11、导程S和螺距P的关系是____ ___。
12、外螺纹在非圆视图中,大径用表示、小径用表示。
13、零件图的尺寸标注要求是:、、、。
14、相贯线是两个基本体表面的,也就是两个基本体表面共有点的集合,它一般是封闭的曲线。
15、局部剖视图用线分界且不应和图样上其他图线重合。
16、螺纹终止线用绘制。
17、绘制圆柱齿轮的圆视图中,齿顶圆用线表示,分度圆用表示,齿根圆用线表示,或省略不画。
18、视图可以分为、、、四种。
19、主视图能反映物体的和尺寸二、选择题1、对于平面相接的组合体,下列说法正确的是。
A、结合面一定有线隔开B、结合面一定没有线隔开C、当结合面不平齐时,两者中间有线隔开2、关于两形体相切,下列说法正确的是。
A、由于相切处是光滑过渡的,两者之间没有分界线B、两者之间有相贯线C、视具体情况,有时有线,有时无线3、用一个截平面截圆锥体,当截平面平行于轴线时,截交线的形状为。
A、圆B、双曲线C、椭圆4、下列关于组合体的尺寸注法说法错误的是。
A、要尽量集中标注在一个或两个视图上,这样便于看图B、对称结构的尺寸,一般要对称标注C、应使大的尺寸在内,小的尺寸在外进行标注5、根据主、俯视图,选择正确的左视图。
A、B、C、D、6、根据主、俯视图,选择正确的左视图。
A、B、C、7、根据主、俯视图,选择正确的左视图。
A、B、C、D、8、根据主、俯视图,选择正确的左视图。
A、B、C、D、9、根据主、俯视图,选择正确的左视图。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
院长签字: 任课教师签字: 日期: 日期:
大学201 -201 学年第 学期期末考试
学院:____________专业:____________班级:____________
姓名:____________学号:____________考场:____________成绩:____________
机械制图
(满分100分,考试时间120分钟)
一、填空:(每空1分共15分)
1. 装配图的四个内容是:1)一组视图;2)必要的尺寸;3)技术要求;4)标题栏。
2.Φ30
6
7
h G 是配合代号,是基轴制,标注在装配图上。
3.Φ50k8是轴的尺寸公差带代号,标注在零件图上。
4.零件图上的尺寸标注的要求是:准确、完整、清晰和合理。
5.装配图上的必要尺寸是:规格、装配、安装、总体尺寸和重要尺寸。
6.零件图上的技术要求主要包括:尺寸公差、形位公差、表面粗糙度和热处理等。
7.当用CAD 绘制零件图时,标注尺寸公差带代号的方法是:选择下拉菜单中修改 →对象→ 文字→ 编辑,再选择所要标注的尺寸,弹出“文字编辑器”,在尺寸数值前后输入要标注的内容,在上、下偏差之间输人符号“ ∧” ,并选中使其高亮显示,按下“a/b ”按钮,上、下偏差便堆叠。
8.当用CAD 绘制剖视图时,画剖面线的方法是:单击“绘图”工具栏中
按钮,
或在“绘图”菜单中选择“图案填充(H) ”菜单项,弹出“图案填充和渐变色”对话框,在该列表中选择“用户定义”。
调整角度和间距,选择填充区域单击“添加:拾取点,按钮,点击的区域一定是封闭的区域且其边界在屏幕上可见。
单击“预览”满意后单击“确定”按
钮,结束命令,从而绘制剖面线。
9.当用CAD 绘制零件图时,标注形位公差带代号的方法是: 在标注工具栏中单击“快速引线”按钮,在要标注处画好引线后,再按“公差”按钮。
系统自动弹出“形位公差”对话框,单击黑色框会自动弹出符号或选项,白色文本框中可输入数字或文字。
10.国家标准规定公差带由标准公差和基本偏差组成,标准公差决定公差带的大小,基本偏差决定公差带相对零线的位置。
11.根据配合的松紧程度,配合类别可分为间隙配合、过渡配合和过盈配合。
12.配合尺寸7750
f H Φ和7
7
50h H Φ的松紧程度不同。
13.为了避免装配时表面互相干涉,两零件在同一方向上只应有一个接触面。
14.机器上常见的装置通常有:螺纹防松装置、滚动轴承固定装置、密封装置。
二、选择题:(每小题1分共10分)
1.局部视图的断裂边界应以(D )来表示。
A.点画线
B.粗实线
C. 虚线
D. 波浪线 2.剖切符号可以用( C )命令绘制。
A.直线
B.构造线
C. 多段线
D.样条曲线 3.对称或基本对称的视图,可以采用( C )视图来表示外形和内部结构、形状。
A.全剖 B. 局部剖 C.半剖 D.任意剖 4.下列断面图中错误的一个是(B )。
5.孔的基本尺寸为ф30,上偏差为+0.037,下偏差为+0.016,则下列叙述正确的是(B)
A. 最终加工后测得尺寸为ф30.038,则该零件为合格品;
B. 最终加工后测得尺寸为ф30.038,则该零件为不可修复废品;
C. 最终加工后测得尺寸为ф30.038,则该零件为可修复不合格品;
D. 以上答案均不对。
6.国家标准规定基本偏差共有(C )种。
A. 20
B. 24
C. 28
D.26
7.下列内螺纹的画法中正确的是(C)
A
B
C
D
8.下面那种螺纹的标注是:普通外螺纹,公称直径为12,螺距为1.5,右旋,中等旋合长度,中顶径公差为6h。
(B)。
A. Tr12×1.5-6h-LH
B. M12×1.5-6h
C. M12×1.5-5h6h
D. M12×1.5-6H
9.齿轮的齿面是(A)。
A.渐开线
B.圆弧线
C.双曲线
D.延伸线
10. 斜二测轴测图的轴向伸缩系数为(C)。
A. 2p=q=r=1
B. p=q=2r=1
C. p=2q=r=1
D. p=q=r=1
三、判断题:(每小题1分共10分)
1.箱体类零件比较复杂,所以只要画两个视图就可以画清楚零件的形状和结构。
(╳)
2.零件图中根据基准的作用不同,分为设计基准、工艺基准和测量基准。
(√) 3.普通螺纹标记中的公称直径是指螺纹外径的基本尺寸。
(╳ ) 4.我国标准齿轮的压力角为20°。
(√ ) 5.形位公差共有12个项目,分别为直线度、圆度、圆柱度、平面度、平行度、垂直度、倾斜度、对称度、同轴度、位置度、圆跳动、全跳动。
(╳)
6.当齿数一定时,模数越大,分度圆直径越大,承载能力越大。
(√ )
7.某配合尺寸为7
8
50
k H Φ,不用查表可断定为间隙配合。
(╳ ) 8.在零件图上,某配合尺寸标注为7
8
50s H Φ,则该配合为基孔制的过盈配合。
(√ )
9.现行的《极限与配合》标准中,标准公差分为28个等级。
(╳ )
10.标准公差数值即与公差等级有关也与基本尺寸有关。
(√ )
四、补漏线: (共10分) 1.补画主视图上的漏线。
(4分)
2.补漏线,并标注尺寸(粗牙普通螺纹,1:1测量)(6分)
五、补视图:(每题5分共10分)1.已知主视图与俯视图补画左视图
2.参考轴侧图补画第三视图
六、剖视图:(10分)3.将主视图画成旋转剖视图
七、分析题:(共25分)
1.完成齿轮啮合的主、左视图。
(5分)
,采用基轴制,轴的公差等级是IT6,上偏差为0,2.已知轴与孔的基本尺寸为35
下偏差为-0.016;孔的公差等级是IT7,偏差代号为N,上偏差为-0.008,公差为0.025mm。
要求在零件图上注出基本尺寸和极限偏差,在装配图上注出基本尺寸和配合代号。
(5分)
3.已知孔和轴的配合为φ35H7/n6,基本尺寸在>30~40mm时,IT7=0.025mm,IT6=0.016mm,偏差代号n的基本偏差为下偏差,其值为+0.017画出轴和孔的公差带图,并判断配合性质。
(8分)
公差带图:
孔的上下偏差为:ES=+0.025,EI=0
轴的上下偏差为:es=+0.033,ei=+0.017 由公差带图可知,该配合为过渡配合4.根据装配图上的尺寸标注,分别在零件图上注出相应的基本尺寸和极限偏差,并解释配合代号的意义。
(7分)
八、读零件图回答问题:(10分)
1.
(1)用箭头分别注出零件长度、高度和宽度方向的主要尺寸基准;
(2)主视图采用剖视图,俯视图采用剖视图。
(3)本零件中所用螺纹使粗牙还是细牙螺纹?是标准螺纹吗?
(4)该零件的表面粗糙度共有几种要求,其中最高的表面Ra值为, 其中最低的表面Ra值为, Φ35H7的下偏差为。
(1)用箭头分别注出零件长度、宽度和高度方向的主要尺寸基准;
(2)主视图采用全剖剖视图,俯视图采用局部剖剖视图。
(3)本零件中所用螺纹使粗牙还是细牙螺纹?是标准螺纹吗?
是粗牙、标准螺纹
(4)该零件的表面粗糙度共有5要求,其中最高的表面Ra值为1.6 , 其中最低的表面Ra值为不用去除材料方法得到的表面, Φ35H7的下偏差为0 。
