标准M1卡逻辑加密IC卡门禁读卡器软硬件说明
M1卡及CPU卡的区别
1.1 M1卡所谓的M1卡，为逻辑加密卡，卡内的集成电路具有加密逻辑和EEPROM（电可擦除可编程只读存储器）。
其成功地解决了无源(卡中无电源)和免接触这一难题，是电子器件领域的一大突破。
主要用于公交、轮渡、地铁的自动收费系统，也应用在门禁管理、身份证明和电子钱包。
目前M1卡被证实可以在认证过程中，获取通信数据，经过40毫秒的计算，仅消耗8M的存储单元，就可以得到认证密码。
10年的历程，M1卡扮演了重要的较色，目前全国156个城市使用的是M1卡作为其用户卡，发卡总量达到1亿余张。
这种安全性较差的IC卡是目前我们行业应用的主要卡种。
随着应用领域的扩展和深入，M1卡难以满足更高的安全性和更复杂的多应用需求，尤其是在M1卡的安全被攻破的情况下，对IC卡的安全性显得尤为重要和紧迫。
原有M1卡被破解使得用户信息的安全性得不到保障，几乎卡片都可以被完整复制，充值和消费交易无保障，冒名交易导致持卡人权益受侵害，限制了目前一卡通的拓展应用。
因此，发展非接触CPU卡技术正成为非接触IC卡技术更新换代的重要趋势。
1.2 CPU卡特性CPU卡，简单来说就是具有CPU的智能卡，卡内具有中央处理器（CPU）、随机存储器（RAM）、程序存储器（ROM）、数据存储器（EEPROM）以及片内操作系统（COS）、随机数发生器、3DES协处理器。
CPU卡虽小，却是五脏俱全，相当于一台微型计算机。
有的卡内芯片还集成了加密运算协处理器以提高安全性和工作速度,使其技术指标远远高于逻辑加密M1卡。
CPU卡不仅具有M1卡的所有功能，更具有逻辑加密卡所不具备的高安全性、灵活性以及支持与应用扩展等优良性能，也是今后IC卡发展的主要趋势和方向。
CPU卡具备以下特点：●先进性CPU卡可以作为银行的金融卡使用，代表当前IC卡应用的最高安全等级，正成为IC卡应用中的主流产品。
●规范性支持符合ISO7816-3标准的T=0、T=1通讯协议，符合《中国金融集成电路（IC）卡规范》、《中国金融集成电路（IC）卡应用规范》，支持符合银行规范的电子钱包、电子存折功能。
M1卡分析设备安装使用说明分析M1安装M1卡
M1卡分析设备安装使用说明软件安装：1、将光盘放入光驱内，打开光盘的“系统补丁”文件夹，安装其中的所有文件。
2、打开“读卡器驱动”文件夹，对于使用64位Windows用户，请运行“64位驱动”文件夹下面的setup.exe，对于使用32位Windows用户，请运行“32位驱动”文件夹下面的setup.exe。
注：请仔细核对您的操作系统类型，安装与您操作系统类型不相符的软件将严重导致您的电脑损坏！3、运行“M1卡软件.exe”将软件安装到D盘。
注:因某些杀毒软件误杀情况严重，如显示发现木马安全问题,请自己添加信任!软件操作说明：分析软件操作流程：1、把原卡放在读卡器上，插好加密狗和读卡器2、运行D:\M1\M1密钥分析器.exe3、选择保存路径——点读取全部信息4、点击——读卡，等待分析过程结束一般处理：1、读卡器红灯常亮，放卡没反应。
——重新拔插读卡器。
2、软件提示未检测到加密狗。
——将加密狗插入本机USB口内。
3、注：如果是重复使用同一张卡在测试的情况下，必须去删除安装目录下的keys 文件夹内的所有文件。
复制克隆工具操作流程：1、把目标卡放在读卡器上，插好加密狗和读卡器2、运行D:\M1\M1复制克隆工具.exe3、点击——初始化——连接设备4、点击——导入数据，选择需要复制的原卡数据5、点击——数据复制或克隆卡片名词解释：原卡——指需要复制的卡，也就是客户拿来的卡目标卡——指用于复制的空白卡，可以是普通卡（用于数据复制），也可以是UID卡（用于卡片克隆）卡片还原操作流程：1、把目标卡放在读卡器上，插好加密狗和读卡器2、点击——初始化——连接设备3、点击——导入数据，选择需要卡片还原的原卡数据(如果没有保存的数据可以利用需要还原的卡去分析出来以后操作)4、点击——卡片还原功能。
注：卡片还原：此功能仅对普通IC卡有效，请勿对可改写UID的特种卡使用本功能！此功能用于将已经写入数据的卡中数据清空，并将所有扇区密码改成12个F。
IC卡智能门锁管理软件使用说明
I C卡智能门锁管理软件使用说明JINHAI IC卡门锁管理系统由计算机主机、IC卡读写器、管理软件组成。
负责发行各功能IC卡、酒店客房管理、入住客人信息管理、及以上信息查询等功能。
管理系统通过发行各功能卡管理门锁。
功能卡按能否开门可分为非开门卡和开门卡。
非开门卡主要用于门锁信息的设置和维护；开门卡作为门锁的匙卡。
非开门卡：安装卡、时钟卡、清除卡、宾馆密码卡、楼栋密码卡、楼层密码卡。
开门卡：宾客卡、楼层卡、楼栋卡、总控卡。
1运行环境硬件Pentium133以上主机，16M或16M以上内存，100M以上硬盘；有一个空余的串口。
软件Windows95/98或Windows NT Workstation3.5以上版本。
2硬件连接IC卡读写器通过一条RS-232通讯电缆，与计算机串口（COM1或COM2）连接。
IC卡读写器有内置式、外置式两大系列。
内置式采用3.5英寸软驱安装规格，可直接固定在计算机3.5英寸软驱架上，通过电源接口转换线连接计算机电源，十芯扁平电缆与主板上的串口（com1或com2）相连。
注意，扁平电缆上的红线与主板和读写器的“1”脚相连，电源的红线为电源正极。
连接图如下：外置式采用45×120×160MM3金属外壳，重达1.8KG，根据实际情况可把读写器固定于墙上、桌上或直接放置于桌面上。
用RS-232通讯电缆（九针）将读写器RS-232串口与计算机RS-232串口相连，用电源线将读写器电源口连接到220V交流电网上。
内外式读写器都有红色和绿色指示灯，红灯为电源指示灯，读写器连接好电源后，红灯应常亮；绿灯为工作指示灯，插卡则绿灯亮，在读写IC卡的过程中绿灯闪烁，此时不可拔卡，以免读卡出错或写入卡片数据不正确。
3软件安装本系统配有1张安装光盘。
在Windows 98/2000/XP下运行光盘JINHAI的SETUP.EXE安装程序,按提示操作即可完成系统软件的安装。
安装程序默认的安装路径是C:\JINHAILOCK，用户可根据自己的实际情况选择具体的路径。
IC卡、M1卡、CPU卡、SAM卡、PSAM卡的联系与区别
IC卡、M1卡、CPU卡、SAM卡、PSAM卡的联系与区别一、技术方面（非接触式IC卡）1、逻辑加密卡又叫存储卡，卡内的集成电路具有加密逻辑和EEPROM（电可擦除可编程只读存储器）。
2、CPU卡又叫智能卡，卡内的集成电路包括中央处理器（CPU）、EEPROM、随机存储器(ROM)、以及固化在只读存储器（ROM）中的片内操作系统(COS)，有的卡内芯片还集成了加密运算协处理器以提高安全性和工作速度，使其技术指标远远高于逻辑加密卡。
3、CPU卡由于具有微处理功能，使得在交易速度以及数据干扰方面远远高于逻辑加密卡，且允许多张卡片同时操作，具有防冲突机制。
4、两者在技术方面的最大区别在于：CPU卡是一种具有微处理芯片的IC卡，可执行加密运算和其它操作，存储容量较大，能应用于不同的系统；逻辑加密卡是一种单一的存储卡，主要特点是内部有只读存储器，但存储容量较CPU卡小，使其在用途方面没有扩展性。
二、保密方面（非接触式IC卡）1、逻辑加密卡具有防止对卡中信息随意改写功能的存储IC 卡，当对加密卡进行操作时必须首先核对卡中密码，只有核对正确，卡中送出一串正确的应答信号时，才能对卡进行正确的操作，但由于只进行一次认证，且无其它的安全保护措施，容易导致密码的泄露和伪卡的产生，其安全性能很低。
2、由于CPU卡中有微处理机和IC卡操作系统（COS），当CPU卡进行操作时，可进行加密和解密算法（算法和密码都不易破解），用户和IC卡系统之间需要进行多次的相互密码认证（且速度极快），提高了系统的安全性能，对于防止伪卡的产生有很好的效果。
综上所述，对于逻辑加密卡和CPU卡来说，CPU卡不仅具有逻辑加密卡的所有功能，更具有逻辑加密卡所不具备的高安全性、灵活性以及支持与应用扩展等优良性能，也是今后IC 卡发展的主要趋势和方向。
三、CPU卡安全系统与逻辑加密系统的比较众所周知，密钥管理系统（Key Management System），也简称KMS，是IC项目安全的核心。
M1卡技术手册(nfc)
非接触式IC卡性能简介（M1卡）一、主要指标●容量为8K位EEPROM●分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位●每个扇区有独立的一组密码及访问控制●每张卡有唯一序列号，为32位●具有防冲突机制，支持多卡操作●无电源，自带天线，内含加密控制逻辑和通讯逻辑电路●数据保存期为10年，可改写10万次，读无限次●工作温度：-20℃~50℃(湿度为90%)●工作频率：13.56MHZ●通信速率：106 KBPS●读写距离：10 cm以内（与读写器有关）二、存储结构1、M1卡分为16个扇区，每个扇区由4块（块0、块1、块2、块3）组成，（我们也将16个扇区的64个块按绝对地址编号为0~63，存贮结构如下图所示：数据块0数据块 1数据块 2控制块 3数据块 4数据块 5数据块 6控制块7数据块60数据块61数据块62控制块632、第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改。
3、每个扇区的块0、块1、块2为数据块，可用于存贮数据。
数据块可作两种应用：★ 用作一般的数据保存，可以进行读、写操作。
★ 用作数据值，可以进行初始化值、加值、减值、读值操作。
4、每个扇区的块3为控制块，包括了密码A 、存取控制、密码B 。
具体结构如下：密码A （6字节） 存取控制（4字节） 密码B （6字节）5、每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取控制。
存取控制为4个字节，共32位，扇区中的每个块（包括数据块和控制块）的存取条件是由密码和存取控制共同决定的，在存取控制中每个块都有相应的三个控制位,定义如下：块0： C10 C20 C30 块1： C11 C21 C31 块2： C12 C22 C32 块3： C13 C23 C33三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如 进行减值操作必须验证KEY A ，进行加值操作必须验证KEY B ，等等）。

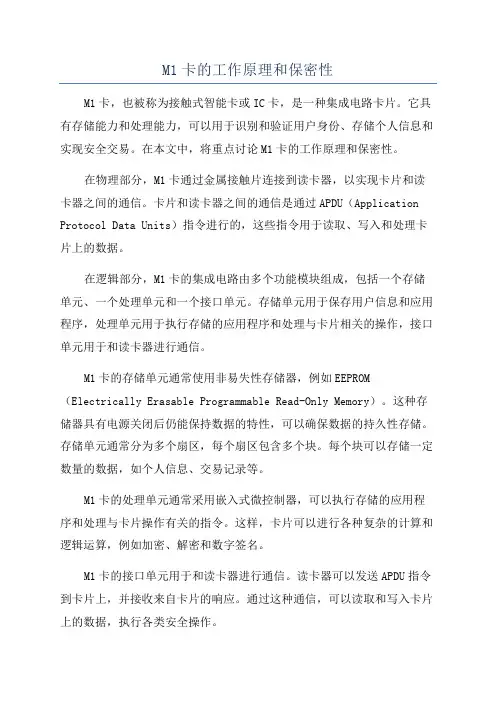

M1卡的工作原理和保密性
M1卡的工作原理和保密性M1卡，也被称为接触式智能卡或IC卡，是一种集成电路卡片。
它具有存储能力和处理能力，可以用于识别和验证用户身份、存储个人信息和实现安全交易。
在本文中，将重点讨论M1卡的工作原理和保密性。
在物理部分，M1卡通过金属接触片连接到读卡器，以实现卡片和读卡器之间的通信。
卡片和读卡器之间的通信是通过APDU（Application Protocol Data Units）指令进行的，这些指令用于读取、写入和处理卡片上的数据。
在逻辑部分，M1卡的集成电路由多个功能模块组成，包括一个存储单元、一个处理单元和一个接口单元。
存储单元用于保存用户信息和应用程序，处理单元用于执行存储的应用程序和处理与卡片相关的操作，接口单元用于和读卡器进行通信。
M1卡的存储单元通常使用非易失性存储器，例如EEPROM （Electrically Erasable Programmable Read-Only Memory）。
这种存储器具有电源关闭后仍能保持数据的特性，可以确保数据的持久性存储。
存储单元通常分为多个扇区，每个扇区包含多个块。
每个块可以存储一定数量的数据，如个人信息、交易记录等。
M1卡的处理单元通常采用嵌入式微控制器，可以执行存储的应用程序和处理与卡片操作有关的指令。
这样，卡片可以进行各种复杂的计算和逻辑运算，例如加密、解密和数字签名。
M1卡的接口单元用于和读卡器进行通信。
读卡器可以发送APDU指令到卡片上，并接收来自卡片的响应。
通过这种通信，可以读取和写入卡片上的数据，执行各类安全操作。
保密性是M1卡的重要特性之一、M1卡使用的是对称密钥和非对称密钥结合的加密算法，确保数据在传输和存储过程中的安全性。
在对称密钥加密中，读卡器和卡片拥有同一个共享密钥。
这个密钥不会在通信过程中被传输，因此保密性较高。
读卡器使用这个密钥对要发送给卡片的数据进行加密，卡片收到数据后使用相同的密钥进行解密。
在非对称密钥加密中，读卡器和卡片各自拥有一对密钥：公钥和私钥。
M1卡使用说明书
S50非接触式IC卡性能简介（M1）一、主要指标●容量为8K位EEPROM●分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位●每个扇区有独立的一组密码及访问控制●每张卡有唯一序列号，为32位●具有防冲突机制，支持多卡操作●无电源，自带天线，内含加密控制逻辑和通讯逻辑电路●数据保存期为10年，可改写10万次，读无限次●工作温度：-20℃~50℃(湿度为90%)●工作频率：13.56MHZ●通信速率：106 KBPS●读写距离：10 cm以内（与读写器有关）二、存储结构1、M1卡分为16个扇区，每个扇区由4块（块0、块1、块2、块3）组成，（我们也将16个扇区的64个块按绝对地址编号为0~63，存贮结构如下图所示：数据块0数据块 1数据块 2控制块 3数据块 4数据块 5数据块 6控制块7数据块60数据块61数据块62控制块632、第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改。
3、每个扇区的块0、块1、块2为数据块，可用于存贮数据。
数据块可作两种应用：★用作一般的数据保存，可以进行读、写操作。
★用作数据值，可以进行初始化值、加值、减值、读值操作。
4、每个扇区的块3为控制块，包括了密码A、存取控制、密码B。
具体结构如下：密码A（6字节）存取控制（4字节）密码B（6字节）5、每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取控制。
存取控制为4个字节，共32位，扇区中的每个块（包括数据块和控制块）的存取条件是由密码和存取控制共同决定的，在存取控制中每个块都有相应的三个控制位,定义如下：块0：C10 C20 C30块1：C11 C21 C31块2：C12 C22 C32块3：C13 C23 C33三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如进行减值操作必须验证KEY A，进行加值操作必须验证KEY B，等等）。
三个控制位在存取控制字节中的位置，以块0为例：对块0的控制：字节7字节8字节9( 注：C10_b表示C10取反)存取控制（4字节，其中字节9为备用字节）结构如下所示：字节6字节7字节8字节9( 注：_b表示取反)6、数据块（块0、块1、块2）的存取控制如下：例如：当块0的存取控制位C10 C20 C30=1 0 0时，验证密码A或密码B正确后可读；验证密码B正确后可写；不能进行加值、减值操作。
M1卡介绍
三、M1卡与读卡器的通讯
选择卡片 (Select Tag) 选择被选中的卡的序列号，并同时返回卡的 容量代码。 三次互相确认 (3 Pass Authentication) 选定要处理的卡片之后，读写器就确定要访 问的扇区号，并对该扇区密码进行密码校验，在 三次相互认证之后就可以通过加密流进行通讯。 （在选择另一扇区时，则必须进行另一扇区密码 校验。）
Ø
一、M1卡性能指标
Ø Ø Ø 每个扇区有独立的一组密码和访问控制。 每张卡有唯一序列号，为32位（4 Bytes）。 工作频率：13.56MHZ，通信速率：106 KBPS。
遵从ISO/IEC 14443A标准的第2部分和第3部分。 Ø 工作温度：-20℃~50℃(湿度为90%)。
一、M1卡性能指标 二、M1卡存储结构（S50）
字节9
0
1
1
0
1
0
0
1
注：_b表示取反 例如： FF 07 80 69 1111 1111 0000 0111 1000 0000 0110 1001 块0：000 块1：000 块2：000 块3：001
二、M1卡存储结构
数 据 块
控制位（X=0,1,2）
C1X 0 0 1 1 0 0 1 1 C2X 0 1 0 1 0 1 0 1 C3X 0 0 0 0 1 1 1 1
数据块可作两种应用： 用作一般的数据保存，可以进行读、写操作。 用作数值块，可以进行初始化值、加值、减 值、读值操作。
数值块结构
字节 号 描述 0 1 value 2 3 4 5 value 6 7 8 9 value 10 11 12 adr 13 adr 14 adr 15 adr
注：值：两次正值，一次取反；地址：两次正值，两次取反。
M1卡介绍
三、M1卡与读卡器的通讯
四、M1卡指令
二、M1卡存储结构
UID(4)
二、M1卡存储结构
第0扇区的块0（即绝对地址0块），它用于 存放厂商代码，已经固化，不可更改。 每个扇区的块0、块1、块2为数据块，可用 于存贮数据。 每个扇区的块3为控制块，包括了密码A、存 取控制、密码B。
二、M1卡存储结构
三、M1卡与读卡器的通讯
复位应答 (Answer To Request) M1射频卡的通讯协议和通讯波特率是定义 好的，当有卡片进入读写器的操作范围时，读 写器以特定的协议与它通讯，从而确定该卡是 否为M1射频卡，即验证卡片的卡型。
防冲突机制 (Anticollision Loop)
当有多张卡进入读写器操作范围时，防冲 突机制会从其中选择一张进行操作，未选中的 则处于空闲模式等待下一次选卡，该过程会返 回被选卡的序列号。
访问条件（对数据块0、1、2）
Read KeyA|B KeyA|B KeyA|B KeyA|B KeyA|B KeyB KeyB Never Write KeyA|B Never KeyB KeyB Never KeyB Never Never Increment KeyA|B Never Never KeyB Never Never Never Never Decrement, transfer, Restore KeyA|B Never Never KeyA|B KeyA|B Never Never Never
二、M1卡存储结构
第0扇区的块0（即绝对地址0块），它用于 存放厂商代码，已经固化，不可更改。 每个扇区的块0、块1、块2为数据块，可用 于存贮数据。 每个扇区的块3为控制块，包括了密码A、存 取控制、密码B。
Mifare1技术说明(M1卡说明文档)Word版
Mifare 1非接触IC卡技术说明1 特性1.1 MIFARE RF 接口 (ISO/IEC 14443 A)•非接触数据传输并提供能源（不需电池）•工作距离：可达100mm （取决于天线尺寸结构）•工作频率：13.56 MHz•快速数据传输：106 kbit/s•高度数据完整性保护：16 Bit CRC，奇偶校验，位编码，位计数•真正的防冲突•典型票务交易： < 100 ms （包括备份管理）1.2 EEPROM• 1 Kbyte，分为16个区，每区4个块，每块16字节。
•用户可定义内存块的读写条件•数据耐久性10年•写入耐久性100.000次1.3 安全性•相互三轮认证（ISO/IEC DIS9798-2）•带重现攻击保护的射频通道数据加密•每区（每应用）两个密钥，支持密钥分级的多应用场合•每卡一个唯一序列号•在运输过程中以传输密钥保护对EEPROM的访问权2 概述MIFARE MF1是符合ISO/IEC 14443A的非接触智能卡。
其通讯层（MIFARE RF 接口）符合ISO/IEC 14443A标准的第2和第3部分。
其安全层支持域检验的CRYPTO1数据流加密。
2.1 非接触能源和数据传递在MIFARE卡中，芯片连接到一个几匝的天线线圈上，并嵌入塑料中，形成了一个无源的非接触卡。
不需要电池。
当卡接近读写器天线时，高速的RF通讯接口将以106 kBit/s 的速率传输数据。
卡4匝线圈读卡器嵌入的芯片模块天线能量数据2.2 防冲突智能的防冲突功能可以同时操作读写范围内的多张卡。
防冲突算法逐一选定每张卡，保证与选定的卡执行交易，不会导致与读写范围内其他卡的数据冲突。
2.3 用户便捷性MIFARE 是针对用户便捷性优化的。
例如，高速数据传输使得完整的票务交易在不到100 ms 内处理完毕。
因此用户不必在读写器天线处停留，形成高的通过率，减少了公共汽车的登车时间。
在交易时，MIFARE 卡可以留在钱包里，甚至钱包里有硬币也不受影响。
IC卡门禁硬件说明书
第3页/共3页嵌入式IC 一体机电路板实物图标准款迷你款脱机写卡门禁一体机说明书型号：DCU7004S －M一、性能及特点●人员权限写在卡扇区里、无用户数量限制。
●可支持485联网，也可支持脱机使用，脱机使用通过2.4G无线模块传输数据。
●授权方式简便，通过管理中心的IC卡发卡系统即可完成人员卡的发行，不必在每台控制器上依次发行所有的用户卡。
●控制器参数可以通过管理卡、无线手持机、管理软件三种方式下。
●采集数据可以通过无线手持机和联网管理软件两种方式实现。
●该控制器主要用于各种人员流动性大的出租屋单元门、小区单元门等场合。
●门禁机分为2种：嵌入式一体机、外置式一体机。
●继电器输出分为12V脉冲输出和干接点输出。
●具有一个出门按钮和一个门磁信号输入。
●人员权限可设定起始使用时间，到期需到所在小区管理处或者相关管理中心办续期。
●卡类别分为：住户卡、通卡、管理卡、黑名单卡4种；住户卡为普通住户卡，只能出入所在小区大门和所住单元门；通卡为小区保安、邮递人员、社区服务人员使用，可以进入小区所有单元门和大门，也可以根据需求进入多个不同小区（目前通卡最多可设同时进入8个小区所有单元门）；管理卡用于下载控制器参数；黑名单卡用于下载黑名单住户卡。
●门禁控器数据容量为10万条，数据满时自动溢出。
当有不正常事件发生，可采用无线手持机根据时段采集数据，可以极大的满足脱机时保存数据的要求。
●无线手持机具有下载控制器时钟、下载控制器参数、下载黑名单、采集读卡数据等功能。
二、技术参数三、接线说明J4(主板接线端子)J6(语音喇叭接线)注意：语音功能为选配功能J5：绿色灯线或开门按钮选择开关，LED时J4的橙色线为绿色灯线，SW时为开门按钮。
J7：485或TTL选择开关，正常使用时必须拔在485位置，485通信接口才有效。
第1页/共3页第2页/共3页。
基于M1卡升级CPU卡技术的安全门禁方案
基于M1卡升级CPU卡技术的安全门禁方案
IC 卡门禁概述及应用现状
IC 卡门禁概述
系统概述：以IC 卡为载体实现身份识别及出入控制。
系统组成：
输入设备：卡片、门禁读头
控制部分：门控器
执行部分：电锁、道闸、闸机等通道出入控制设备
其它：发卡器、开门按钮、运行网络环境、及相关附件
感应式IC 卡门禁系统具有对场所出入控制、实时监控、保安防盗报警等多种功能，它主要方便内部人员出入，杜绝外来人员随意进出，既方便了内部管理，又增强了内部的保安,从而为用户提供一个安全高效工作和生活环境。
IC 卡门禁应用现状
门禁系统以综合布线系统为基础,以计算机网络为桥梁,在功能上实现了通讯和管理自动化。
门禁系统作为一项先进的安防和管理手段，以其自身的优势——以主动控制替代了被动监视的方式，已经广泛应用于政府、企业、部队、金融、园区等领域。
IC 卡安全性
卡安全性——挑战
目前现有的门禁系统中，使用的门禁卡绝大多数属于逻辑加密卡或只读卡（如M1 卡、ID 卡、HID 卡)。
M1 卡的“安全门”事件——M1 卡的破解、复制，作为门禁系统身份识别的重。
【精品文档】门禁读卡器说明书-精选word文档 (3页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==门禁读卡器说明书篇一：ID门禁读卡器产品使用说明书说明书本ID卡读取设备是一款由非常安全的电路和高效的控制程序组成的优秀产品，能为你出色的完成读取ID卡的任务。
该产品主要运用在：非接触式ID卡数据采集终端。
性能指标连接线定义影响读卡器读卡距离的因素及安装注意事项由于RFID卡完全靠射频信号在读卡设备和卡片之间传输电能和数据信号，因此容易受到周围环境干扰，主要表现在读卡距离受影响。
以下是几种主要干扰：1、金属干扰天线周围如果有金属材料存在，则本机射频的工作频率将受影响，读卡距离也受影响。
严重时读卡反应迟钝，甚至不能读读卡。
避免方法是所有的金属材料尽量离开天线线圈，金属材料会屏蔽电磁波，致使读卡完全失效；如果金属材料在后面，则应该离开天线线圈至少3厘米以上，或通知工厂改变产品参数适应金属面板在背面的情况。
2、相互干扰如果读卡设备两机之间距离小于0.5米，也会产生相互干扰。
因此两台以上的设备如果安装在同一地点，则每台之间的距离应大于0.5米。
3、电源干扰如果使用的电源性能不良，将引起电压不稳，电源波动过大会对读卡距离产生影响。
4、电磁波干扰外界的电磁波也会对读卡产生干扰。
5、不同卡片不同厂家的卡片甚至不同批次的卡片同样是会有差别的。
有时甚至相差几个厘米，请注意对卡片厂商的选择。
6、安装注意事项读卡器须安装在木制、水泥或砖制墙面上，或放置在桌面上。
周围10厘米半径内不得有大面积金属材料或金属制品。
篇二：CPU卡门禁读卡器产品说明书非接触式CPU卡安全读卡器产品说明书本CPU卡(来自: : 门禁读卡器说明书 )读取设备是一款由非常安全的电路和高效的控制程序组成的优秀产品，能为你出色的完成读取CPU卡的任务。
该产品主要运用在：一卡通系统非接触式IC卡数据采集终端。
M1卡技术手册(nfc)
非接触式IC卡性能简介（M1卡）一、主要指标●容量为8K位EEPROM●分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位●每个扇区有独立的一组密码及访问控制●每张卡有唯一序列号，为32位●具有防冲突机制，支持多卡操作●无电源，自带天线，内含加密控制逻辑和通讯逻辑电路●数据保存期为10年，可改写10万次，读无限次●工作温度：-20℃~50℃(湿度为90%)●工作频率：13.56MHZ●通信速率：106 KBPS●读写距离：10 cm以内（与读写器有关）二、存储结构1、M1卡分为16个扇区，每个扇区由4块（块0、块1、块2、块3）组成，（我们也将16个扇区的64个块按绝对地址编号为0~63，存贮结构如下图所示：数据块0数据块 1数据块 2控制块 3数据块 4数据块 5数据块 6控制块7数据块60数据块61数据块62控制块632、第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改。
3、每个扇区的块0、块1、块2为数据块，可用于存贮数据。
数据块可作两种应用：★ 用作一般的数据保存，可以进行读、写操作。
★ 用作数据值，可以进行初始化值、加值、减值、读值操作。
4、每个扇区的块3为控制块，包括了密码A 、存取控制、密码B 。
具体结构如下：密码A （6字节） 存取控制（4字节） 密码B （6字节）5、每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取控制。
存取控制为4个字节，共32位，扇区中的每个块（包括数据块和控制块）的存取条件是由密码和存取控制共同决定的，在存取控制中每个块都有相应的三个控制位,定义如下：块0： C10 C20 C30 块1： C11 C21 C31 块2： C12 C22 C32 块3： C13 C23 C33三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如 进行减值操作必须验证KEY A ，进行加值操作必须验证KEY B ，等等）。
CPU卡门禁系统的介绍
门禁CPU卡系统一：CPU卡系统介绍▲C P U卡与M I F A R E1卡的区别5、M1逻辑加密卡与CPU卡的比照表M1卡即逻辑加密卡采用的是固定密码，而采用非接触CPU卡智能卡采用的是动态密码，并且是一用一密即同一张非接触CPU卡智能卡，每刷一次卡的认证密码都不相同；CPU卡系统认证方式为双向互相认证，只在卡片和终端均合法的情况下才能完成信息交流、卡片的读写。
这种智能化的认证方式使得系统的安全性得到提高，特别是当交易双方在完成交易之后，收单方有可能擅自修改或伪造交易流水来达到获利目的，为了防止终端伪造交易流水，系统要求卡片能够产生由交易要素生成的交易验证码，在后台清算时来对交易的有效性进行验证。
非接触式CPU卡则可以在交易结束时产生个交易验证码TAC，用来防止伪造交易。
逻辑加密卡由于不具有运算能力，就不可能产生交易的验证码。
所以，从安全性的角度来看，从IC卡逻辑加密卡升级到CPU卡是一种必然的选择。
二：CPU卡系统所需设备⑴CPU发卡器图片尺寸：140*100*25mm颜色：香槟色工作电压：DC5v工作电流：小于或者是等于100MA工作环境：-10-+70摄氏度感应距离：3-15CM输出格式：USB读卡类型：EM/Mifare/Disfare/ISO15693/TYPE ABC 通讯距离；小于10m⑵C P U读卡器◆工作电压：12VDC◆读卡距离：3-6cm◆感应时间：小于0.2S◆抗静电干扰：15KV◆工作温度：-10度—+70度◆工作湿度：10-90摄氏度◆防护等级：IP65◆输出格式：韦根26/34/RS485/RS232⑶CPU卡图片▲13.56MHZ通讯频率▲ISO/IEC14443TPY A国际标准射频接口协议▲32bit全球唯一识别序列号▲8Kbit存储单元▲64个分区▲读写距离0-6CM▲典型交易时间250MS▲sm7国密算法及三重识别▲防碰撞多卡片读写技术▲无源、免维护、抗恶性环境-25-+70摄氏度⑷USBKEY（5）CPU卡软件操作系统三:CPU卡系统操作说明【1】U SBKEY的制作和空白卡初始化一．硬件连接◆将USBKEY插到电脑会提示找到新硬件，然后安装USBKEYSetup.exe文件，安装成功后会提示新硬件可以正常使用◆将CPU发卡器通过USB线接到电脑上，提示找到新硬件，安装PL-2303Driver Installer.exe文件，安装成功后会提示新硬件可以正常使用。
M1卡详细介绍
M1卡详细介绍M1卡是非接触式感应卡，数据保存期为10年，可改写10万次，读无限次。
无电源，自带天线，工作频率为13.56MHZ.内含加密控制逻辑和通讯逻辑电路。
一般主要有两种，S50和S70。
M1卡的结构：S50容量1Kbyte，16个扇区(Sector),每个扇区4块（Block）（块0～3），共64块，按块号编址为0～63。
每个扇区有独立的一组密码及访问控制。
第0扇区的块0（即绝对地址0块）用于存放厂商代码，已经固化，不可更改。
其他各扇区的块0、块1、块2为数据块，用于存贮数据；块3为控制块，存放密码A、存取控制、密码B。
另一种是S70，4K byte（字节）的存储容量，即32Kbit（位）的存储容量。
S70卡和 S50卡在协议和命令上是完全兼容的，唯一不同的就是两种卡的容量，S70 卡一共有40个扇区，前面32个扇区（0 ～ 31）和 S50卡一模一样。
后面8个扇区（32 ～ 39），每个扇区都是16个块，同样每个块16个字节，并且同样是最后一块是该扇区的密码控制块。
M1卡的运作机理：连接读写器→寻卡→识别卡（获取卡序列号）→从多卡中选一张卡→向卡中缓冲区装载密码→验证密码→进行读写→关闭连接即：（代码说明）Open_USB→rf_request→rf_anticoll→rf_select→rf_load_key→rf_authentication→(/a_hex)→rf_read/rf_write→(hex_a)→Close_USB 如果概括来说的话，主要也就四部分：开关连接、寻卡、验证密码、读取。
（至于详细程序代码，相信看过dll说明文档后，会明白的）M1卡的功能模式：一.寻卡模式寻卡模式分三种情况：IDLE模式、ALL模式及指定卡模式（0，1，2 均是int类型，是方法参数，下同）。
0——表示IDLE模式，一次只对一张卡操作；1——表示ALL模式，一次可对多张卡操作；2——表示指定卡模式，只对序列号等于snr的卡操作（高级函数才有）【不常用】也就是说，我们一次也可以同时操作多张卡。
m1卡原理
m1卡原理M1卡原理是指一种智能卡或IC卡，可以存储和处理信息。
M1卡主要应用于预付费电子钱包、后付费电子钱包、门禁控制、公交卡等领域。
M1卡采用非接触式读卡器读取卡中信息，操作方便快捷。
本文将详细分步骤阐述M1卡的原理。
第一步：M1卡的构成M1卡是将RFID、微控制器和存储器集成在一起的智能卡。
它由卡体、天线、芯片、存储器、引脚、安全电路等部分组成。
其中，芯片是M1卡的核心，具有存储、处理、传输等多种功能。
第二步：M1卡的工作原理在非接触式读卡器的电磁感应下，M1卡接收到电磁波并产生感应电流。
芯片将感应电流转化为数字信号，并进行处理。
用户将需要传输的信息输入到读卡器中，然后由读卡器将信息通过电磁波传输给M1卡，M1卡接收到信号后进行处理，并输出相应的信息。
第三步：M1卡的存储容量M1卡的存储容量有4种：S50、S70、S10和S20。
其中S50和S70是最常用的存储容量。
S50的存储容量为1K字节，具有16区和4块之间的切换功能；S70的存储容量为4K字节，具有40区和4块之间的切换功能。
第四步：M1卡的安全性M1卡具有许多安全功能，如密码验证、数据加密、会话控制等。
其中，密码验证是最常用的安全技术。
密码验证使用DES算法加密数据，确保数据传输的安全性。
此外，M1卡还具有温度控制、过压保护、电流保护等多重安全保障。
第五步：M1卡的应用领域M1卡应用广泛，如门禁控制、公交卡、预付费电子钱包、后付费电子钱包等领域。
门禁控制是M1卡最早应用的领域之一，通过M1卡的安全控制，确保门禁的安全性。
公交卡是M1卡另外一个重要应用领域，通过M1卡存储信息，实现公交车站自动扣费等功能。
预付费电子钱包和后付费电子钱包是M1卡最常见的应用领域，预付费电子钱包通过充值方式缴纳费用，后付费电子钱包可实现一定额度的透支。
总结：M1卡是一种集成了RFID、微控制器和存储器的智能卡。
M1卡采用非接触式读卡器读取卡中信息，操作方便快捷。
