振动流化床干燥机工作原理及特点

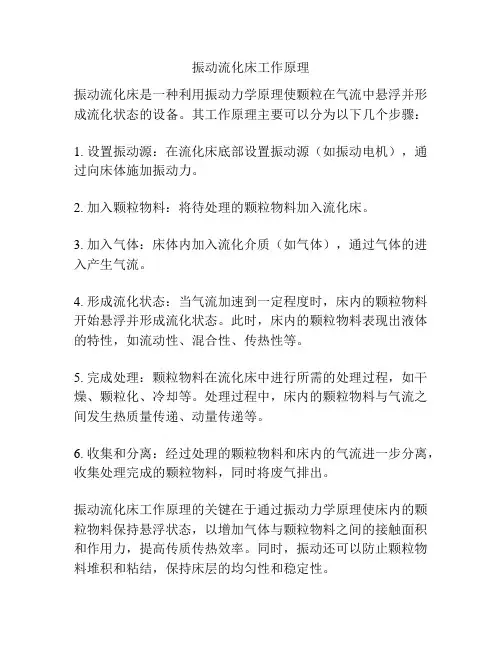

振动流化床工作原理
振动流化床工作原理
振动流化床是一种利用振动力学原理使颗粒在气流中悬浮并形成流化状态的设备。
其工作原理主要可以分为以下几个步骤：
1. 设置振动源：在流化床底部设置振动源（如振动电机），通过向床体施加振动力。
2. 加入颗粒物料：将待处理的颗粒物料加入流化床。
3. 加入气体：床体内加入流化介质（如气体），通过气体的进入产生气流。
4. 形成流化状态：当气流加速到一定程度时，床内的颗粒物料开始悬浮并形成流化状态。
此时，床内的颗粒物料表现出液体的特性，如流动性、混合性、传热性等。
5. 完成处理：颗粒物料在流化床中进行所需的处理过程，如干燥、颗粒化、冷却等。
处理过程中，床内的颗粒物料与气流之间发生热质量传递、动量传递等。
6. 收集和分离：经过处理的颗粒物料和床内的气流进一步分离，收集处理完成的颗粒物料，同时将废气排出。
振动流化床工作原理的关键在于通过振动力学原理使床内的颗粒物料保持悬浮状态，以增加气体与颗粒物料之间的接触面积和作用力，提高传质传热效率。
同时，振动还可以防止颗粒物料堆积和粘结，保持床层的均匀性和稳定性。
振动流化床干燥机
振动流化床干燥机前言振动流化床干燥机是一种常用的干燥设备，其独特的设计使得干燥效果更加卓越。
本文将从以下四个方面来介绍振动流化床干燥机：原理、结构、应用和优缺点。
原理振动流化床干燥机的干燥原理基于流化床干燥的基本原理，即通过将流体通过干燥床，使干燥床内的湿物料形成大量空气膨胀气囊，然后将大量的热量在较短时间内传递到湿物料之中进行干燥。
这种原理在振动流化床干燥机中通过振动的方式将干燥床进行加热，达到更加高效的干燥效果。
结构振动流化床干燥机是由振动以及气流组成的，其基本结构包括振动箱、振动器、振动床、风机以及过滤系统等。
振动箱内设有振动器，供振动床采用振动方式进行加热和干燥。
干燥床一般采用不锈钢网格或石英砂作为承载体，将湿物料置于干燥床内，通过传递热量实现干燥。
风机则负责将热空气输入干燥室，经过物料的湿蒸汽吸收将被排除，而在过滤系统中则对尘埃和固体杂质等进行过滤，保证输出空气的干净度。
应用振动流化床干燥机具有应用范围广泛的特点，可以应用于化工、冶金、轻工、食品以及医药等行业领域，尤其适用于一些粘性高、易结块、难以干燥的物料。
例如化工行业中常用于干燥粘性硫酸铵和恒定的铝酸钙等。
优缺点振动流化床干燥机具有许多优点，比如干燥时间短、对物料流动性影响小、干燥均匀等。
在处理一些难以干燥的物料时效果尤为突出，能够实现更好的干燥效果。
然而，振动流化床干燥机也有其缺点，如设备高质量的要求、热能损失大等。
结论综上所述，振动流化床干燥机具有独特的干燥原理和结构设计，为许多行业的干燥工作起到了积极的推动作用。
在应用中能够实现更加高效的干燥效果，同时也面临着相应的技术难题。
需要在后续的研究和开发中不断地提升其技术水平，以更好地满足市场、企业等的需求。
振动流化床的工作原理和技术规格
振动流化床的工作原理和技术规格
大型振动流化床采用双质体共振式结构形式，惯性激振器与共振质体组成一个共振单元，用普通电机通过万向节带动齿轮激振器产生激振力，激振力经共振弹簧放大数倍后作用于工作质体，使物料处于流化状态，被处理物料在这种激振力的作用下跳跃前进，同时振动流化床底部输入的热风穿过料层，物料颗粒与热风充分接触从而达到理想的干燥效果。
工作原理：
大型振动流化床采用双质体共振式结构形式，惯性激振器与共振质体组成一个共振单元，用普通电机通过万向节带动齿轮激振器产生激振力，激振力经共振弹簧放大数倍后作用于工作质体，使物料处于流化状态，被处理物料在这种激振力的作用下跳跃前进，同时振动流化床底部输入的热风穿过料层，物料颗粒与热风充分接触从而达到理想的干燥效果。
流化床干燥机
◎食品级流化床干燥机工作原理系列振动流化床干燥机将所要处理的物料通过适当的铺料机构，如星型布料器、摆动带、粉碎机或造粒机等，分布在布料孔板上，布料孔板穿过一个或几个加热单元组成的通道，每个加热单元均配有空气加热和循环系统，每一个通道有一个或几个排湿系统，物料在布料孔板上通过时，在激振力作用下，物料沿水平方向抛掷向前连续运动，热空气从上往下或从下往上通过不赖哦孔板上的物料，从而使物料能均匀干燥，热风穿过流化床孔板向上穿过同物料换热后，由排风口排出，干燥物料由排料口排出。
特点● 物料受热均匀，热交换充分，干燥强度高，比普通干燥机节15%～30%左右。
● 振动源始采用振动电机驱动，运转平稳、维修方便、噪音低、寿命长。
● 流态化平稳，无死角和吹穿现象。
● 可调性好，使用面宽，料层厚度和在机内移动以及振幅变更均可实现无级调节。
● 对物料表面损伤小，可用于易碎物料的干燥，物料颗粒不规则时亦不影响工作效果。
●采用全封闭式的结构，有效的防止了物料与空气间的交叉感染，作业环境影响。
应用范围● 无机物：过硫酸盐、漂粉精、偏硅酸钠、硅砂、过硼硼砂、硼酸、溴化钾。
● 有机物：苯二酚、草酸、对苯二酚、富马酸、古龙酸酒石酸、氰尿酸、盐。
● 食品和饲料添加剂：大豆分离蛋白、谷氨酸、焦糖色葡萄糖、乳酸、砂糖。
●还可用于物料的冷却、增湿等。
机型Model 硫化床面(M²)Area ofFluidzed-bed进风温度temperature ofinletair出风温度temprature ofoutlet蒸发水份能力(kg/h)capacity tovapormoisture振动电vabration型号model功率power(kw)ZLG3×0.30 0.970～140 401～7020～35 ZDS31-6 0.8×2ZLG4.5×0.30 1.35 35～50 ZDS31-6 0.8×2ZLG4.5×0.45 2.025 50～70 ZDS32-6 1.1×2ZLG4.5×0.60 2.7 70～90 ZDS32-6 1.1×2ZLG6×0.45 2.7 80～100 ZDS41-6 1.5×2ZLG6×0.60 3.6 100～130 ZDS41-6 1.5×2ZLG6×0.75 4.5 120～140 ZDS42-6 2.2×2ZLG6×0.9 5.4 140～170 ZDS42-6 2.2×2ZLG7.5×6.0 4.5 130～150 ZDS42-6 2.2×2ZLG7.5×0.75 5.625 150～180 ZDS51-6 3.0×2ZLG7.5×0.9 6.75 160～210 ZDS51-6 3.0×2ZLG7.5×1.2 9 200～260 ZDS51-6 3.0×2流化床干燥机流化床干燥机是20世纪60年代发展起来的一种新型干燥技术，又称为沸腾床干燥机。
流化床干燥器
流化床干燥器流化床干燥器是一种广泛应用的干燥设备，其主要工作原理是通过强制进气使物料在高速流化状态下加热干燥，同时将干燥后的颗粒经过分离器分离，从而达到干燥的目的。
下面我们来详细了解一下流化床干燥器的特点、结构和应用范围。
一、特点1、物料颗粒在干燥过程中充分流化，表面皮膜的半径更容易快速破裂，从而提高了干燥的速度和效率。
2、干燥后物料颗粒粒度较小、散装性好、质量稳定。
3、通过调整流量、气温和气压等参数，可实现机械力、热力、辐射力三种干燥方式的组合，从而适应不同物料的特性和需求。
4、干燥时物料的运动形式可以减少内部剪切力和外力，这样可以减少物料的磨损和损伤。
5、封闭式加热和低噪音设备设计，大大减少了废气和噪音的排放。
二、结构流化床干燥器由干燥室、进风口、热风系统、布风板、分离器、出口等多个部分组成。
1、干燥室：由钢制圆筒体构成，内衬不锈钢板，具有良好的耐腐蚀性和防腐性能。
2、进风口：具有气流控制系统，可以实现精准的气流调节和流量控制。
3、热风系统：主要由加热器、燃烧室、风机和管道等部分组成，实现了高温达到物料需要的干燥要求。
4、布风板：这是物料可流化的主要承载部分，其中还含有温感探头和制动机构等部分。
5、分离器：将干燥后的颗粒和空气分离开来，其中颗粒通过振动筛分离出来，而空气则通过排气管道进行排放。
6、出口：干燥后的物料颗粒从流化床干燥器的出口处流出，可直接入库或包装使用。
三、应用范围流化床干燥器适用于多种物料的加热和干燥，其主要应用范围包括：1、颗粒、粉末、丝状等物料的干燥和加热处理。
2、生物质干燥和加工。
3、粉煤灰、硫化钙等工业废弃物的干燥和资源利用。
4、化工、制药、食品和轻工等行业的原材料和成品的干燥处理等。
总之，流化床干燥器具有干燥速度快、效率高、粒度细、运作平稳、适用性强等优点，被广泛应用于各种工业生产领域。
流化床干燥基本原理
流化床干燥基本原理
流化床干燥技术是一种新型的干燥技术，其基本原理是将待干燥的颗粒物料置于流态化状态下进行热交换和传质过程。
在流化床干燥器中，物料颗粒被置于孔板上，并由其下部输送气体，使物料颗粒在气体分布板上运动，并在气流中呈悬浮状态，产生物料颗粒与气体的混合底层。
当气流速度较低时，气流仅在静止颗粒的缝隙中流过，称为固定床。
当气流速度增大到一定值时，所有的颗粒被上升的气流悬浮起来，此时气体对颗粒的作用力与颗粒的重力相平衡，床层达到起始流态化，这时的气流速度称为最小流化速度。
当气流速度超过这个值时，高到超过颗粒的终端速度（最大流化速度）时，床层上界面消失并出现夹带现象，固体颗粒随流体从床层中带出，这种情况就是气力输送固体颗粒现象，或称分散相流化床。
在流化床干燥器中，物料颗粒在高速气流的带动下呈现沸腾状态，与气流充分接触进行热量交换和物质传递。
由于气体流速较高，使得物料颗粒在床层内停留时间较短，从而提高了干燥效率。
同时，通过控制气流温度和流量，可以实现对物料干燥过程的精确控制。
此外，根据不同的应用需求，流化床干燥技术可以应用于各种不同的领域，如制药、食品、化工等。
通过选择不同的操作参数和工艺流程，可以实现不同物料的干燥需求。
振动流化床原理
振动流化床原理
振动流化床的原理基于振动和流化的结合，以实现物料的干燥、输送等功能。
其工作原理如下：
1. 振动原理：振动流化床由两台振动电机驱动，产生一固定频率的激振力。
这种激振力使物料沿水平网板跳跃、抛掷向前连续运动。
这种振动作用使得物料颗粒之间的空隙变大，增加了传热面积和传热效率，有助于提高干燥效率。
2. 流化原理：同时，热风由下部向上通过网板，穿过物料层。
热风与物料充分接触，实现传热和传质过程。
由于热风的作用，物料被流态化，即物料呈流态化状态，此时床层内部物料的流动性好，使物料更容易加热和干燥。
3. 干燥原理：在振动流化床中，物料在振动力的作用下不断跳跃和抛掷，与热风充分接触，从而实现传热和传质过程。
经过一段时间的干燥后，物料中的水分被蒸发掉，干燥后的物料由出料口排出。
通过以上原理，振动流化床能够有效地实现物料的干燥、输送等功能。
如需了解更多信息，建议查阅相关书籍或咨询机械工程专家。
流化床干燥基本原理
流化床干燥基本原理
流化床干燥技术是近年来发展起来的一种新型干燥技术，其基本原理是利用散状物料在流态化状态下的特性，通过气体与物料颗粒的充分接触来进行热传递和水分传递，从而实现物料的干燥。
在流化床干燥器中，物料被置于孔板上，并通过其下部输送的气体使物料颗粒在气体分布板上运动。
在气流的作用下，物料颗粒在床层中呈悬浮状态，形成物料颗粒与气体的混合底层。
随着气流速度的增大，当气流速度超过最小流化速度时，所有的颗粒被上升的气流悬浮起来，床层达到起始流态化。
当气流速度超过最大流化速度时，固体颗粒随流体从床层中带出。
流化床干燥器中物料的干燥过程主要涉及物料颗粒与气体之间的热传递和水分传递。
通过控制气流速度、温度和物料在床层中的停留时间等参数，可以实现物料的均匀干燥和高效除湿。
以上内容仅供参考，如需更全面准确的信息，可以查阅流化床干燥技术相关的资料，或者咨询该技术领域的专家。
纤维素CMC干燥机 振动流化床干燥机工作原理及特点
纤维素CMC干燥机振动流化床干燥机工作原理及特点一、纤维素CMC干燥机振动流化床干燥机工作原理及特点：1、工作原理振动流化床，就是将机械振动施加于流化床上，振动流化床工作时，由振动电机或其它方式提供的激振力，使物料在空气分布板上跳跃前进，同时与分布板下方送入之热风接触，进行热、质传递。
下箱体为床层提供了一个稳定的具有一定压力的风室。
调节引风机，使上箱体中床层物料上部保持微负压，维持良好的干燥环境并防止粉尘外泄，操作时物料经给料器均匀连续地加到振动流化床层中，同时空气经过滤后，被加热到一定温度，由给风口进入干燥机风室中。
物料落到分布板上后，在振动力和经空气分布板均风的热气流双重作用下，呈悬浮状态与热气流均匀接触。
调整好给料量、振动参数及风压、风速后，物料床层形成均匀的流化状态。
2、设备特点（1）由于施加振动力，可使最小流化气速降低，可显著降低空气需要量；（2）可方便依靠调整振动参数来改变物料在机内的滞留时间，易于获得均匀的合格的干燥产品；（3）振动有助于物料分散，避免产生团聚及沟流等现象；由于无激烈的返混，对物料粒子损伤小，要求不破坏晶形或对粒子表面光亮有要求的物料最为适合。
3、孔板结构说明：普通流化床孔板为直孔结构与鸭舌斜孔结构，其特点如下：（1）直孔结构：由于冲孔工艺的限制，一般孔径为2mm，在正常工作状态下，风竖起向上吹出，物料被竖直抛起（2）斜孔结构：正常工作状态下，风是斜向前吹出，物料被吹向前运动，运行速度较快，物料停留时间无法保证。
4、由于物料初含水率较高，流动性差，在加料段物料易堆积，根据我公司多年干燥经验，在加料段即床板前1米冲鸭舌孔，开口向前，使物料迅速往出料方向移动，若全部冲鸭舌孔，则无法保证干燥时间，因此后段采用冲直孔。
二、客户提供的参数与要求：1、产品：CMC2、处理量：700-800kg/h3、原料含水率：35%，4、烘干后产品含水率：10%5、加热方式：蒸汽（0.7MPa）6、进风温度：150～160℃，可调7、产品收集方式：主机出料+旋风收尘8、设备材质要求：9、振动流化床材质：物料经过处采用铝制作。
详细介绍振动流化床干燥机的干燥原理
振动流化床干燥机的资料振动流化床干燥机采用独特的摇动式驱动设计，对设备产生平稳振动，床面各处始终在同一个平面上，保证任何物料都不会走偏、沟流；频率低振幅高，设备运行稳定可靠，增加设备使用寿命；物料运行平稳顺畅，处理量大，加热面积可达44m2（2200mm×20000mm）；独特的水平气流分布技术和内置构件，解决了物料结块、粘床现象；通过变频精确调节物料停留时间，范围从2min到120min，物料停留时间差别小，先进来的物料先出去，对物料处理温和；振动流化床干燥机适用气流温度范围从-15到600℃；由于振动输送机理的先进性，可以流化输送任何形状的固态物料，切不破坏物料外观，料层厚度最高可达60cm；整个设备安装移动方便，直接放到地面上就可以，无需打基础；采用先进的空气阻尼减振器，工作时对地面没有振动冲击；自动化程度高，无需专人监视设备工作。
振动流化床干燥机运行原理低频高幅摇动式流化床设备由电机、驱动组件、传动组件、振动梁、橡胶阻尼弹簧、空气阻尼弹簧、变频器等组成。
电机带动驱动组件，通过传动组件传递到振动梁上；振动梁与风箱采用滑动安装方式，即振动梁通过定位槽插入风箱底部，再通过通过上下相配的固定件固定；整个床子连接到振动梁上，随振动梁振动，通过橡胶阻尼弹簧和空气阻尼弹簧将振动分为向前和向上的分力，使物料保持向上流化状态并同时向前运动。
整个过程是通过一个简单的曲柄装置实现的，通过简单运动，可以确保产品在床子内的理想输送运动，并且先进来的产品先出去，不会出现返混现象，物料不同颗粒之间的停留时间差别很小，避免了有些颗粒由于返混而干燥时间过长，导致热过敏。
设备底座与风箱之间安装多个空气阻尼弹簧和橡胶弹簧，将低频高幅振动几乎完全吸收，对地面基本没有振动冲击，无需特别制作基础。
分布板采用先进的气流喷射技术，分布板上布满的风帽，气体通过风帽时，产生水平方向的高速气流，形成气体保护层，减少产品与干燥器底板的接触和过热，同时对大颗粒具有高速剪切效应，可确保物料流化均匀，风帽的尺寸和分布密度由物料的颗粒度以及其它特性参数确定。
流化床干燥机工作原理
流化床干燥机工作原理概述流化床干燥机是一种常用于物料干燥的设备，其工作原理基于物料在气流中的流化特性。
本文将介绍流化床干燥机的工作原理及其应用。
内容1.流化床干燥机的定义流化床干燥机是一种利用气固两相流化特性进行干燥的设备。
通过将干燥物料置于高速气流中，使其在气流作用下呈现流化状态，从而实现干燥的目的。
2.流化床干燥机的组成和结构流化床干燥机一般包括干燥室、气力输送系统、加热系统、除尘系统等组成。
其中干燥室是最关键的部分，它由干燥床、气分配板、底部气体进口口等部分构成。
3.流化床干燥机的工作原理流化床干燥机的工作原理主要包括以下几个方面：3.1干燥床的建立在开始干燥之前，首先将物料放置于干燥床中。
干燥床一般由颗粒状物料组成，物料颗粒的大小和形状会影响干燥效果。
3.2底部气体进口口的作用干燥床底部有一个气体进口口，通过控制该入口的气体流量和速度，以及相应的温度，可以控制干燥床的流态，使物料在气流的作用下呈现流化状态。
3.3气分配板的作用干燥床上部有一个气分配板，它的作用是将来自底部气体进口口的气流均匀分布到整个干燥床内，以确保物料在干燥过程中得到充分的接触和加热。
3.4加热系统的作用流化床干燥机中的加热系统通过加热进口的空气，提供干燥所需的热能。
加热的温度和速率可以根据物料的特性和干燥要求进行调节。
3.5除尘系统的作用在干燥过程中，由于物料表面的水分被蒸发，空气中会含有一定量的湿气。
为了避免湿气对干燥效果的影响，流化床干燥机还需要配备除尘系统，对湿气进行处理。
4.流化床干燥机的应用流化床干燥机广泛应用于各个行业的物料干燥过程中。
它不仅可以用于干燥颗粒状物料，还可以用于干燥浆状物料和粉状物料。
在食品工业、化工工业、医药工业等领域都有着重要的应用。
结论流化床干燥机基于气固两相流化特性，通过控制气流的速度、温度和物料的流态，实现对物料的干燥。
其工作原理简单明了，应用广泛。
对于了解流化床干燥机的工作原理和应用，有着重要的参考价值。
振动流化床干燥机工作原理
振动流化床干燥机工作原理振动流化床干燥机是一种广泛应用于化工、制药、食品、饲料等行业中的高效干燥设备。
它通过振动和流化床技术，将物料均匀分散并快速干燥，具有操作简单、干燥效率高、能耗低等优点。
本文将详细介绍振动流化床干燥机的工作原理。
一、工作原理振动流化床干燥机主要由振动器、流化床体、加热装置和控制系统等组成。
振动器产生振动，使物料在流化床内均匀分散，形成高度湍流状态，从而实现高效传热和传质。
物料在热风流的带动下，不断与热风流接触，进行热交换，使物料中的水分蒸发并被排出机体。
具体来说，当物料加入振动流化床干燥机后，振动器开始工作，使物料在流化床内产生振动和流态化效应，使物料均匀分散并快速干燥。
在振动和热风流的共同作用下，物料中的水分迅速蒸发，并通过排气管排出机体。
同时，控制系统根据物料的性质和干燥要求，自动调节加热装置的功率和风量，确保物料均匀受热和水分均匀蒸发。
二、物料处理振动流化床干燥机适用于各种颗粒状、疏松状和粉状物料的干燥。
对于不同性质的物料，需要根据物料的特性调整振动频率、热风温度和风量等参数，以确保干燥效果和物料质量。
对于粘性、热敏性、容易结块的物料，振动流化床干燥机具有独特的优势。
三、节能环保振动流化床干燥机采用高效传热和传质技术，能够实现物料的快速干燥，降低能耗。
同时，它还具有结构简单、占地面积小、操作稳定可靠等优点，能够减少人工操作带来的误差和污染。
此外，振动流化床干燥机还具有噪音低、排放废气少等环保优势，符合现代环保要求。
四、总结振动流化床干燥机是一种高效、节能、环保的干燥设备，适用于各种颗粒状、疏松状和粉状物料的干燥。
它通过振动器和流化床体的结合，实现物料的均匀分散和高度湍流状态，从而进行高效传热和传质。
在未来的发展中，振动流化床干燥机将在化工、制药、食品、饲料等行业得到更广泛的应用，并不断提高其自动化程度和节能环保性能。
振动流化床干燥机原理
振动流化床干燥机原理
振动流化床干燥机是一种常用的干燥设备，它利用振动力使物料在流化床中形成流动状态，从而加快干燥过程。
该设备的干燥原理主要包括以下几个方面：
1. 振动力的作用：振动流化床干燥机通过机械振动装置给予流化床一定的振动力，使床层物料不断受到外力的作用而形成流动状态。
这种流动状态有助于增加物料与热风之间的接触面积，提高传热传质效果。
2. 热风的进入：干燥过程中，热风通过进风口进入流化床底部，并被振动力推动，使其与物料充分混合。
通过加热交换，热风中的热量传递给物料，从而使物料表面温度升高，水分蒸发。
3. 湿气的排出：物料在流化床中蒸发的水分通过干燥气体带出，并通过排湿系统进行处理。
排湿系统的设计可根据物料的性质和工艺要求进行调整，以尽量减少湿气对干燥效果的影响。
4. 控制系统的作用：振动流化床干燥机通常配备了先进的控制系统，可以监测和调整干燥过程中的温度、湿度等参数，以确保干燥效果和产品质量的稳定。
总的来说，振动流化床干燥机利用振动力促使物料在流化床中流动，通过与加热的热风充分接触，实现物料的干燥。
这种干燥方式能够提高干燥效率，减少干燥时间，并且适用于各种湿度和粒度的物料。
流化干燥床工作原理
流化干燥床工作原理
流化干燥床是一种常用的干燥设备，其工作原理主要是利用气流将固态物料悬浮在流化床中，并通过加热和移除湿气来实现干燥的过程。
首先，将需要干燥的物料放入流化干燥床中，然后通过空气或其他气体进行流化。
当气体通过的速度足够大时，物料会被悬浮在床体中，并形成像流体一样的状态。
接下来，加热源会提供热能，使得流化床的温度升高。
热能通过传导、对流和辐射等方式传递给物料，使得物料中的水分蒸发。
湿气随着气流一起被带走，从干燥床的出口排出。
同时，干燥床内部会设置排湿装置，用于移除床内积聚的湿气。
通常采用的方法是通过冷却侧边的空气来降低床体的温度，进而使床体内部的水分凝结成液态水。
之后，液态水经过排水装置排出干燥床。
当物料中的水分被彻底蒸发后，干燥过程结束。
此时，可以停止加热源的供给，并将干燥床内的物料取出。
流化干燥床的工作原理主要基于物料在流化气流中的悬浮和传热传质的过程，通过控制气流速度和供给的热能来实现物料的快速干燥。
这种干燥方式能够均匀分布热能，提高干燥效率，并且适用于多种物料的干燥操作。
流化床干燥
流化床干燥
流化床干燥是一种常用的干燥方法，特别适合对颗粒状、
不均匀或粘附性物料进行干燥。
流化床干燥原理是将干燥物料放入床层中，经过加热空气
以流化床状态进行干燥。
具体过程是，热空气由下往上通
过床层，形成气体的流化效应，使床层呈现类似沸腾的状态，物料在气流的作用下不断翻滚、碰撞，从而实现快速
均匀的干燥。
流化床干燥的优点包括：
1. 高热传导效率：热空气与物料接触面积大，传热效果好，可以快速进行干燥。
2. 均匀干燥：物料在床层中不断翻滚、碰撞，保证了干燥
效果的均匀性。
3. 物料被悬浮在气流中，不易结块或粘连，适合处理粘附
性物料。
4. 可以实现连续作业，提高产能。
流化床干燥广泛应用于化工、制药、食品等行业中，常用于颗粒状物料的干燥，如颗粒药物、化肥、塑料颗粒等。
第九讲 振动流化床干燥系统设计特点
第九讲直线振动流化床干燥系统设计特点振动流化床干燥器是流化床干燥器的一种改型,是在流化床干燥器的基础上加上振动而发展起来的。
本讲主要介绍直线振动流化床干燥器,我们先了解一下流化床干燥器的概况。
一、流化床干燥器的概况:(一)、流化床和流化床干燥器简述:流化床干燥是对流干燥的一种。
在气体分布板(如多孔板)上放置粉粒状物料,并由其下方送入气体,会引起物料颗粒在气体分布板上运动,且在气流中呈悬浮状态,产生物料颗粒与气体的混合床层,犹如液体沸腾一样。
物料颗粒一面在此混合床层中与气体接触,一面剧烈运动,这种床层称为流化床。
送入热风,形成流化床,并进行物料与热风之间的热传递和水分传递,此过程叫做流化床干燥流化床干燥器是最近30多年来发展起来的一种新型干燥装置,目前在化工,轻工,医药,食品及建材工业都得到了广泛的应用(二)、流化床干燥器的特点:1.由于干燥过程中气固两相逆流接触,固体颗粒悬浮于干燥介质中,因而流体与固体接触面较大,容积给热系数可达2000～6000kcal/m3·h·℃。
同时由于热传递迅速,所以处理能力大。
2.由于流化床内温度均一,并能自由调节,故可得到均匀的干燥产品。
3.由于物料滞留时间可在几分钟到几十分钟范围内任意调节,故可生产含水率极低的干燥制品。
4.因流化床具有相似于液体的状态和作用,所以处理容易,物料输送简单。
5.装置无运动部件,结构简单,运转稳定。
6.被处理的物料受到一定的限制,有一定的使用条件。
(1).物料的粒径一般以大于30μm,小于6mm较为合适。
粒径太小易被气流夹带,粒径太大不易流化。
(2).如几种物料混合在一起进性流化床干燥,则要求几种物料的密度比较接近。
否则,密度小的颗粒较密度大的颗粒易被气流夹带,同时也会影响它们的干燥度。
(3).含水率过高且易粘结成团的物料,一般不适用。
(4).易结壁和结块的物料,在流化干燥中易产生设备结壁和堵床现象。
(5).流化床干燥器床层内的物料纵向返混激烈。
振动流化床干燥机的正确使用和注意事项
振动流化床干燥机的正确使用和注意事项振动流化床干燥机是上世纪六十年代发展起来的一种干燥技术，目前在化工、轻工、医药、食品以及建材工业等部门得到了广泛应用。
我公司与高等院校合作，吸收国外先进经验，开发了振动流化床干燥（冷却、增湿）机，该机结构先进，质量可靠，使用广泛，已广泛应用于制药、化工、食品、建材等行业。
振动流化床干燥机工作原理：该机由振动电机产生激振力，物料在给定方向的激振力作用下被抛掷而跳跃前进，同时床底输入热风，两共同作用使物料处于流化状态，物料颗粒与热风充分接触，从而达到理想的干燥效果。
物料从加料口进入，沿振槽向出料口移动，振槽上的物料与振槽下部通入的热风正交接触，进行传质和传热，湿空气由引风机引出，干燥后的物料经排料口排出。
振动流化床干燥机具有以下特点：1、物料与热空气充分接触，干燥均匀。
2、传热面积大，传热系数高，节能效果显著。
3、可调性好，物料或湿分不同，可以选取不同的机内停留时间。
4、物料表面损伤较轻，对结晶型物料几乎不破损，可用于易碎物料干燥。
5、干燥室全封闭且微负压操作，无交叉污染。
6、可与其他上、下续工艺过程配套连接使用，可实现连续干燥作业。
振动流化床的应用范围：该振动流化床干燥机主要适合粉粒、颗粒状物料的干燥，适用以下物料的干燥：1化工：硼酸、硼砂、对苯二酚、催化剂、聚氯乙烯、轻质碳酸钙、无水硫酸钠等。
2、医药：葡萄糖、古龙酸、知母、桔梗、颗粒药丸、胶囊等。
3、食品：味精、砂糖、精盐、酒糟、骨胶、豆瓣等。
4、轻工：洗衣粉、玉米胚、淀粉等。
5、其他：矿粉、金属粉、焦炭、钢砂、饵料、糠醛、硅砂、调色剂、陶上、谷氨酸、石英、研磨材、肥料、颗粒农药、种子、牧草、骨粉、云母石棉、木材片子等。
一、振动流化床干燥机的安装要求1、安装前应根据实际尺寸做好基础。
2、检查各连接处是否有松动和错位。
3、将各管口接管连接好，注意各风管连接应采用软连接，留出振动余量并密封可靠。
4、检查振动电机的绝缘状况，应符合有关电器标准，并接好电源。
ZDG振动流化床干燥机工艺原理
ZDG振动流化床干燥机工艺原理产品概述ZDG振动流化床干燥机广泛适用于化工、轻工、医药、食品、塑料、粮油、矿渣、制盐、糖等行业的粉料颗粒状物料的干燥、冷却、增湿等作业。
设备特点●振动源是采用振动电机驱动,运转平稳,维修方便,噪音低,寿命长.●流态化匀称,无死空隙和吹穿现旬,可以获得均匀的干燥,冷却制品.●可调性好,适应面宽.料层厚度和在机内移动速度以及全振幅变更均匀可实现无级调节.●对物料表面的损伤小,可用于易碎物料的干燥;物料颗粒不规则时亦不影响工作效果.●采用全封闭式的结构,有效地防止了物料与空气间空叉感染作业环境清洁.●机械效率与热效率高,节能效果好,比一般干燥装置可节能30～40%工艺流程工作原理技术参数机型流化床面积(m2)进风温度(℃)出风温度(℃)蒸发水份能力(kg/h)振动电机型号功率(kw)ZDG3×0.30.9 70～140 40～70 20～35 YZS8-6 0.75×2 ZDG4.5×0.3 1.35 70～140 40～70 35～50 YZS10-6 0.75×2 ZDG4.5×0.450.025 70～140 40～70 50～70 YZS15-6 1.1×2 ZDG4.5×0.600.7 70～140 40～70 70～90 YZS15-6 1.1×2 ZDG6×0.450.7 70～140 40～70 80～100 YZS15-6 1.1×2 ZDG6×0.6 3.6 70～140 40～70 100～130 YZS20-6 1.5×2 ZDG6×0.75 4.5 70～140 40～70 120～170 YZS20-6 1.5×2 ZDG6-0.9 5.4 70～140 40～70 140～170 YZS30-6 2.2×2 ZDG7.5×0.6 4.5 70～140 40～70 130～150 YZS30-6 2.2×2 ZDG7.5×0.75 5.625 70～140 40～70 150～180 YZS40-6 3.0×2 ZDG7.5×0.9 6.75 70～140 40～70 160～210 YZS40-6 3.0×2 ZDG7.5×1.29.0 70～140 40～70 200～280 YZS50-6 3.7×2 ZDG7.5×1.511.25 70～140 40～70 230～330 YZS50-6 3.7×2 ZDG8×1.814.4 70～140 40～70 290～420 YZS75-6 5.5×2。
振动硫化床干燥机原理
振动硫化床干燥机原理振动硫化床干燥机是一种常用的干燥设备，其主要原理是利用振动力将物料在硫化床内进行干燥。
振动硫化床干燥机的工作原理是将物料放入硫化床内，通过振动力使物料在硫化床内不断运动，从而达到干燥的目的。
振动硫化床干燥机的主要组成部分包括硫化床、振动器、传动机构、加热系统和控制系统等。
其中，硫化床是振动硫化床干燥机的核心部件，其作用是将物料放入硫化床内进行干燥。
振动器是振动硫化床干燥机的动力源，其作用是产生振动力，使物料在硫化床内不断运动。
传动机构是将振动器的振动力传递到硫化床上的部件，其作用是保证振动力的传递效率。
加热系统是振动硫化床干燥机的热源，其作用是提供热量，使物料在硫化床内进行干燥。
控制系统是振动硫化床干燥机的控制中心，其作用是对振动器、传动机构、加热系统等进行控制和调节，以保证干燥效果。
振动硫化床干燥机的干燥原理是利用振动力将物料在硫化床内进行干燥。
振动力可以使物料在硫化床内不断运动，从而使物料表面的水分蒸发出来，达到干燥的目的。
同时，振动力还可以使物料之间的接触面积增大，加快干燥速度。
此外，振动力还可以使物料在硫化床内均匀分布，避免物料出现结块现象，保证干燥效果。
振动硫化床干燥机的优点是干燥效率高、干燥质量好、操作简单、维护方便等。
其干燥效率高是因为振动力可以使物料在硫化床内不断运动，从而加快干燥速度。
其干燥质量好是因为振动力可以使物料表面的水分蒸发出来，从而保证干燥质量。
其操作简单是因为振动硫化床干燥机的控制系统可以对振动器、传动机构、加热系统等进行控制和调节，操作简单方便。
其维护方便是因为振动硫化床干燥机的组成部分结构简单，易于维护。
振动硫化床干燥机的应用范围广泛，可以用于干燥各种物料，如粉状、颗粒状、片状、纤维状等。
其应用领域包括化工、食品、医药、冶金、建材等行业。
在化工行业中，振动硫化床干燥机可以用于干燥各种化工产品，如氯化钾、硫酸铵、硫酸钾等。
在食品行业中，振动硫化床干燥机可以用于干燥各种食品，如蔬菜、水果、肉类等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
每款干燥设备都各有特点，其结构原理以及加工物料种类也各不相同，所以在选择购买干燥设备时，首先要详细了解设备的技术资料，参照详细资料看到底适不适合自己所要加工行业的需求，这对于选择一款合适设备是非常重要的。
下面就为大家介绍一下振动流化床干燥机，以便大家参照购买。
振动流化床干燥机结构特点
振动流化床采用流态化干燥，适用于粒径在100目以上的结晶类颗粒等物质。
是由振动电机产生激振力使机器振动，物料在给定方向的激振力作用下跳跃前进，同时床底输入的热风使物料处于流化状态，物料颗粒与热风充分接触，从而达到理想干燥效果。
物料从料口进入，振槽上的物料与振槽下部通入的热风正交接触传热，湿空气由引风引出，干料由排利口排出。
振动流化床干燥机工作原理
目前应用很广的卧式振动流化床干燥机，形状和基本结构与普通卧式流化床干燥机很相似。
区别在于振动流化床整个机体通过弹簧支撑在底座上，多孔板稍
向出料端倾斜，机体一侧或两侧装有振动电机。
物料依靠机械振动和穿孔气流双重作用流化，并在振动作用下向前运动。
振动流化床干燥机具有非常突出的优点
（1 ）在很低的气速下可获得均匀的流化，从而大大降低了能耗、颗粒间的磨损和粉尘夹带；
（2 ）物料停留时间分布均匀，几乎可以认为是“活塞式流动”，并且停留时间易于调节控制，因此可获得非常理想的产品含水率。
振动流化床干燥机产品特点
1、物体受热均匀，热交换充分，干燥强度高，比普通干燥机节能30%-50%
2、振动源是采用振动电机驱动，运转平衡、维修方便、噪音低、寿命长
3、流态化均匀，无死空隙和吹穿现象，可以获得均匀的干燥、冷却、增湿的制品
4、可调性好，适应面宽，料层厚度和在机内移动速度以及全振幅变更均可实现无级调节
5、对物料表面损伤小，可用于易碎物料的干燥，物料颗粒不规则时亦不影响工作效果
6、采用全封闭式的结构，有效地防止了物料与外界空气的交叉感染，作业环境清洁。
