热工计算流程
金属热工计算步骤及公式
金属热工计算步骤及公式
本文档介绍了金属热工计算的基本步骤和常用公式。
金属热工计算是工程设计和热处理过程中的重要环节，它能帮助工程师评估金属材料的热稳定性及冷却、加热过程中的能量变化。
步骤
步骤一：确定系统参数
在进行金属热工计算前，首先需要确定以下系统参数：
1. 金属材料的物理性质，如热导率、比热容、密度等；
2. 系统的初始温度和目标温度；
3. 外界环境的温度和导热系数等参数。
步骤二：计算能量转移
能量转移是金属热工计算的核心内容，可以通过以下公式进行计算：
1. 热传导方程（Fourier定律）：
其中，q为单位时间内的热流量，k为金属材料的热导率，A 为传热面积，dT/dx为温度梯度。
2. 热传导路径的效率（布尔曼修正因子）：
其中，T1为初始温度，T2为目标温度，Ts为稳定态温度。
步骤三：计算温度变化
基于能量转移的计算结果，可以通过以下公式计算金属材料的温度变化：
其中，q为单位时间内的热流量，l为传热路径的长度。
结论
通过以上步骤，我们可以得到金属材料的温度变化情况，从而
评估其热稳定性并优化冷却、加热过程。
金属热工计算对于工程设
计和热处理过程具有重要意义，可以提高生产效率和产品质量。
请注意，以上给出的公式和步骤仅为金属热工计算的基础内容，实际应用中可能需要考虑更多因素和复杂性。
具体情况请根据实际
需求进行进一步的分析与计算。
热工计算
热工计算(单板)1.保温设计⑴ 根据《民用建筑热工设计规范》GB50176-93,哈尔滨地区围护结构需要的最小总热阻R omin＝［t I-t e］·n·R I／［△t］式中：［△t］——室内空气与围护结构内表面允许温差，查表取6℃； n ——温度修正系数，查表取1；R I——围护结构内表面换热阻，查表取.11m2k/W；t I——冬季室内计算温度，按规范查表取20℃；t e——围护结构冬季室外计算温度,查表取-33℃。
∴ R omin＝［t I-t e］·n·R I／［△t］＝［20－(-33)］×1×.11／6＝.972 m2K／W⑵ 围护结构的传热阻应按下式计算：R0＝R I＋R＋R e式中： R0 --围护结构的传热阻m2k/W；R I --内表面换热阻m2k/W；R e --外表面换热阻m2k/W；R --围护结构热阻m2k/W；R＝R面板＋R墙＋R保温＋R空气＝δ面板／λ面板＋δ墙／λ墙＋δ保温／λ保温＋R空气＝4／(1000×203)＋370／(1000×.76)＋30／(1000×.042)＋.13＝1.331m2k/W；其中：δ面板、δ墙、δ保温--分别为幕墙面板、土建墙体和保温材料层的厚度，mm ；λ面板、λ墙、λ保温--分别为幕墙面板、土建墙体和保温材料层的导热系数，W／m·k ；R空气--空气间层热阻m2k/W则R0＝R I＋R＋R e＝.11＋1.331＋.04＝1.481m2k/WR0> R omin所以保温性能满足要求。
2.墙体内表面防结露设计⑴ 室内空气露点温度的确定室内空气的计算温度t I取20℃；相对湿度φ＝60％时人体感觉舒适。
查《铝窗制造》表23可知室内空气露点温度为t d＝12℃。
⑵ 当围护结构内表面温度θI高于室内空气露点温度t d时，内表面不会有结露，即应有θI≥t dθI＝t I-R I·(t I-t e)/R o≥t d式中,R I——幕墙的内表面换热阻，取0.11 m2K/Wt e——冬季室外计算温度；R o——幕墙的总热阻则θI＝t I-R I·(t I-t e)/R o＝20-.11×(20-(-33)) / 1.481＝16.1 ℃>12℃所以幕墙内表面防结露性能满足要求。
大型建筑物热工计算书

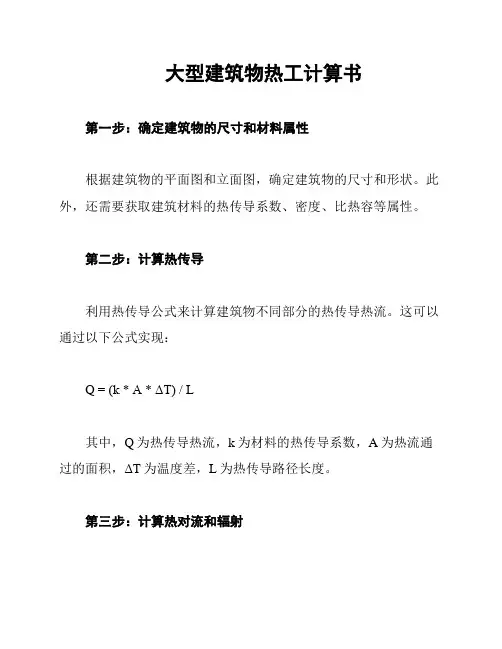

大型建筑物热工计算书第一步：确定建筑物的尺寸和材料属性根据建筑物的平面图和立面图，确定建筑物的尺寸和形状。
此外，还需要获取建筑材料的热传导系数、密度、比热容等属性。
第二步：计算热传导利用热传导公式来计算建筑物不同部分的热传导热流。
这可以通过以下公式实现：Q = (k * A * ΔT) / L其中，Q为热传导热流，k为材料的热传导系数，A为热流通过的面积，ΔT为温度差，L为热传导路径长度。
第三步：计算热对流和辐射建筑物的外表面通常会受到室外空气的对流和太阳辐射的影响。
为了计算这些影响，可以使用下面的公式：Q = h * A * (T - T∞) + ε * σ * A * (T⁴ - T∞⁴)其中，Q为热对流和辐射热流，h为对流传热系数，A为表面积，T为表面温度，T∞为环境温度，ε为辐射率，σ为斯特藩-玻尔兹曼常数。
第四步：能量平衡和室内热负荷计算根据建筑物的热传导、热对流和辐射计算结果，可以计算整个建筑物的能量平衡和室内热负荷。
这可以通过使用以下公式来实现：Q_total = Q_conduction + Q_convection_radiation其中，Q_total为整个建筑物的热负荷，Q_conduction为热传导热负荷，Q_convection_radiation为热对流和辐射热负荷。
第五步：结果分析和优化建议根据能量平衡和室内热负荷计算的结果，可以评估建筑物的热能性能，并提出相应的优化建议。
例如，使用更好的绝热材料、改善建筑物外墙的保温性能等。
希望本文档提供的热工计算方法和步骤能够对大型建筑物的能源效率评估和优化提供一定的帮助。
[参考文献]- 张三. (2021). 建筑物热工计算原理与应用. 施工出版社.- 李四. (2020). 建筑能源计算与评价. 建筑科学出版社.以上为简要内容，具体热工计算的过程和公式可参考相关参考文献。
纤维材料热工计算步骤及公式
纤维材料热工计算步骤及公式
1. 简介
本文档旨在介绍纤维材料的热工计算步骤及相关公式。
2. 热工计算步骤
下面是纤维材料热工计算的一般步骤：
- 步骤1：确定热工计算的目标和要求。
- 步骤2：收集材料参数和热工性质数据。
- 步骤3：根据特定问题选择适当的热传导模型和计算方法。
- 步骤4：进行热传导计算，计算热流、温度分布、热阻等。
- 步骤5：根据计算结果评估纤维材料的热工性能。
3. 相关公式
以下是一些常用的纤维材料热工计算公式：
- 热传导方程：用于描述热能在纤维材料内的传导过程。
一般形式为:
q = -k * A * (dT/dx)
其中，q是单位时间内通过纤维材料传导的热量，k是热导率，A是传导方向上的横截面积，dT/dx是温度梯度。
- 热阻计算公式：用于计算纤维材料的热阻。
R = L / (k * A)
其中，R是热阻，L是纤维材料的长度。
4. 总结
本文档提供了纤维材料热工计算的步骤和常用公式。
在进行纤
维材料热工计算时，需要明确目标和要求，收集相关数据，选择适
当的计算方法并应用相应的公式。
这些步骤和公式可以帮助评估纤
维材料的热工性能。
以上为纤维材料热工计算步骤及公式的简要介绍，希望对您有
所帮助。
热工计算
热工计算步骤第一步：首先分析物料的性质，通过查找各有机物的热值可以计算出三废（固废、废液、废气）的热值。
特殊情况：知道废液的COD（COD指的是废液的化学耗氧量，单位：g/L）可以计算出废液的热值Q=3.28*COD(单位：kcal/kg),本公式只适合废液。
第二步：知道三废的热值可以计算出需要空气量和生成的烟气量，具体理论公式如下：1、对于固废（Q为固废的热值，单位：kcal/kg；α为空气过剩系数；m为固体的重量，单位：kg/h）（1）固废燃烧所需的理论空气量：A O=1.01*Q/1000+0.5(单位：Nm3/kg)（2）固废燃烧所需的实际空气量：A= A O*α(单位：Nm3/kg)（3）固废燃烧所需的实际总空气量：A总= A*m(单位：Nm3/ h)（4）固废燃烧所需的理论烟气量：G O=0.89*Q/1000+1.65(单位：Nm3/kg)（5）固废燃烧所需的实际烟气量：G= G O +A O*（α-1）(单位：Nm3/kg)（6）固废燃烧所需的实际总烟气量：G总= G*m(单位：Nm3/ h)2、对于废液（Q为废液的热值，单位：kcal/kg；α为空气过剩系数；m为废液的重量，单位：kg/h）（7）废液燃烧所需的理论空气量：A O=0.203*Q*4.18/1000+2(单位：Nm3/kg)（8）废液燃烧所需的实际空气量：A= A O*α(单位：Nm3/kg)（9）废液燃烧所需的实际总空气量：A总= A*m(单位：Nm3/ h)（10）废液燃烧所需的理论烟气量：G O=0.265*Q*4.18/1000+2(单位：Nm3/kg)（11）废液燃烧所需的实际烟气量：G= G O +A O*（α-1）(单位：Nm3/kg)（12）废液燃烧所需的实际总烟气量：G总= G*m(单位：Nm3/ h)3、对于废气（Q为废气的热值，单位：kcal/Nm3；α为空气过剩系数；m为废气的重量，单位：Nm3/h）（13）废气燃烧所需的理论空气量：A O=0.2*Q*4.18/1000+0.03(单位：Nm3/Nm3)（14）废气燃烧所需的实际空气量：A= A O*α(单位：Nm3/Nm3)（15）废气燃烧所需的实际总空气量：A总= A*m(单位：Nm3/ h)（16）废气燃烧所需的理论烟气量：G O= A O+0.98-0.03*Q*4.18/1000(单位：Nm3/Nm3)（17）废气燃烧所需的实际烟气量：G= G O +A O*（α-1）(单位：Nm3/Nm3)（18）废气燃烧所需的实际总烟气量：G总= G*m(单位：Nm3/ h)第三步：根据三废的总热值和生成总烟气量可以确定烟气焓，根据烟气焓表大致可以确定烟气温度是否达到燃烧温度要求，假如达不到要求还需加助燃燃料（如：柴油、重油、天然气、助燃溶剂等）1）三废（固废、废液、废气）的总热值Q总=Q* m（单位：kcal/h）公式中Q指三废（固废、废液、废气）的热值，单位：kcal/kg（Nm3）；m指三废（固废、废液、废气）的处理量，单位：kg（Nm3）/h2）生成总烟气量G总（上面第二步中已经求得）3）生成的烟气焓=总热值/总烟气量=Q总/G总（单位：kcal /Nm3）4）单位换算：1kcal /Nm3=4.18kj/Nm35)。
MQMC热工计算步骤
步骤一：幕墙幅面划分；（3.1.4.2 幅面操作）步骤二：新建工程；（3.1.1 新建工程）步骤三：新建幅面；（3.1.4.2 幅面操作，3.2.2 幅面建模）步骤四：玻璃系统/非透明面板系统光学热工性能计算；（3.4.9 玻璃系统计算案例，3.4.10 非透明面板系统计算案例）步骤五：框节点热传导二维有限元分析计算：1、.dxf文件处理，（3.3.1.2 图形自动转案例分析左边框2.DXF（节点没玻璃）为专门进行自动转换的图形，左边框1.DXF（节点有玻璃）为定位点及底图导入的文件，该方法可提高建模的效率，用户也可通过该方法建模计璃）2、导入框节点.dxf文件，（左边框2.DXF，再导入左边框1.DXF）3、框节点完善，（定义框材料）（密封胶条在材料选择时选择“三元乙丙橡胶/EPDM”）（槽口位置根据JGJ/T151 的相关规定，当槽口宽度L 为：2.0mm≤L≤10.0mm 时需设为微通风空腔，当L≤2.0mm 时为封密空腔，当L≥10.0mm 当裸露在室内外侧处理。
通过测量可知，该处长度约5.00mm 为微通风空腔。
）4、插入玻璃系统，（3.3.2.4 插入玻璃系统/非透明面板系统。
）5、插入玻璃间隔条及节点完善，6、定义计算边界条件，（3.3.2.6 赋予边界条件及3.3.2.7 产品设计和工程设计边界条件定义）7、计算参数设置，（3.3.6 计算参数设置）（完成边界条件的定义后还需设置【重力方向】和【计算参数设置】方可进行计算。
重力方向设置：注：在门窗、幕墙计算中通常左边框、右边框、竖框等节点选择【垂直屏幕向里】，上框、下框及横框节点选择【下】方向。
）8、有限元计算及计算结果。
步骤六：幅面热工性能计算；步骤七：幕墙工程热工性能计算；（复制幅面）步骤八：自动输出热工性能计算报告。
热工计算
混凝土搅拌、运输、浇筑温度计算1、混凝土拌合物温度按下式计算：T o=[0.92*(m ce*T ce+m sa*T sa+m g*T g)+4.2*T w(m w-w sa*m sa-w g* m g)+C1*(w sa*m sa*T sa+w g*m g*T g)-C2*(w sa*m sa+w g*m g)]÷[4.2*m w+0.9*(m ce+m sa+m g)]式中：T o——混凝土拌合物温度（℃）m ce——水泥用量（kg）m w——水用量（kg）m sa——砂用量（kg）m g——石用量（kg）T w——水的温度（℃）T ce——水泥温度（℃）T sa——砂温度（℃）T g——石温度（℃）w g——石含水率%w sa——砂含水率%C1——水的比热容（kj/kg.k）C2——冰的溶解热(kj/kg)当骨料温度大于0℃时，C1=4.2，C2=0；当骨料温度小于或等于0℃时，C1=2.1 C2=335；2、混凝土拌合物出机温度按下式计算：T1= T o-0.16(T o-T i)式中T1——混凝土拌合物出机温度（℃）；T i——搅拌机室内温度（℃）。
3、混凝土拌合物运输到浇筑时温度按下式计算：T2=T1-(a*t1+0.032n)*(T1-T a)T2——混凝土浇筑温度℃t1——混凝土运输至浇筑的时间，取1.5小时n——混凝土拌合物运转次数，取1次T a——混凝土拌合物浇筑环境温度；a——温度损失系数4、考虑模板和钢筋的吸热影响，混凝土浇筑成型完成时的温度按下式计算：T3=(C c*m c*T2+C f*m f*T f+C s*m s*T s)÷(C c*m c+C f*m f+C s*m s) T3——考虑模板和钢筋吸热影响，混凝土浇筑成型完成时的温度℃C c——混凝土的比热容（kj/kg.K）；C f——模板的比热容（kj/kg.K）；C s——钢筋的比热容（kj/kg.K）；m c——每m3混凝土的重量（kg）；m f——每m3混凝土相接触的模板重量（kg）；m s——每m3混凝土相接触的钢筋重量（kg）；T f——模板的温度，未预热时可采用当时的环境温度（℃）T s——钢筋的温度，未预热时可采用当时的环境温度（℃）5、设当日气温为-5℃，C40混凝土每立方米的材料用量为：水泥470kg，水180kg，砂子735kg，碎石1040kg。
热工计算程序
热工计算程序
热工计算程序是一种通过数值分析方法，计算和预测热力系统中能量流动、传热、传质和反应等过程的软件工具。
它广泛应用于化工、电力、钢铁、石油、天然气、环保等领域。
热工计算程序通常包含以下内容：
系统建模：根据实际情况，对待分析的热力系统进行建模，确定系统的几何形状、边界条件、物理参数等。
热平衡计算：根据热力系统的热平衡方程，计算系统中各部分的温度、压力、流量、热量等参数。
传热计算：以传热学为基础，计算系统中的传热过程，如对流、辐射和传导等。
传质计算：以传质学为基础，计算系统中的传质过程，如扩散、对流和反应等。
反应计算：根据反应动力学原理，计算系统中的化学反应过程。
结果展示：将计算结果以图表或文字形式输出，帮助用户分析问题和做出决策。
总之，热工计算程序可以帮助用户分析和优化热力系统的性能，提高生产效率，降低能源消耗和环境污染。
混凝土热工计算步骤及公式
冬季混凝土施工热工计算步骤1：出机温度T1应由预拌混凝土公司计算并保证，现场技术组提出混凝土到现场的出罐温度要求。
计算入模温度T2：（1）现场拌制混凝土采用装卸式运输工具时T2=T1-△T y（2）现场拌制混凝土采用泵送施工时：T2=T1-△T b（3）采用商品混凝土泵送施工时：T 2=T 1-△T y -△T b其中，△T y 、△T b 分别为采用装卸式运输工具运输混凝土时的温度降低和采用泵管输送混凝土时的温度降低，可按下列公式计算：△T y=（αt 1+0.032n ）×(T 1- T a)式中：T 2——混凝土拌合物运输与输送到浇筑地点时温度（℃）△T y ——采用装卸式运输工具运输混凝土时的温度降低（℃） △T b ——采用泵管输送混凝土时的温度降低（℃）△T 1——泵管内混凝土的温度与环境气温差（℃），当现场拌制混凝土采用泵送工艺输送时：△T 1= T 1- T a ；当商品混凝土采用泵送工艺输送时：△T 1= T 1- T y - T aT a ——室外环境气温（℃）t 1——混凝土拌合物运输的时间（h ）t 2——混凝土在泵管内输送时间（h ）n ——混凝土拌合物运转次数C c ——混凝土的比热容[kj/(kg ·K)]ρc ——混凝土的质量密度（kg/m 3） 一般取值2400λb ——泵管外保温材料导热系数[W/（m ·k ）]d b ——泵管外保温层厚度（m ）D L ——混凝土泵管内径（m ）D w ——混凝土泵管外围直径（包括外围保温材料）（m ）ω——透风系数，可按规程表A.2.2-2取值α——温度损失系数（h -1）；采用混凝土搅拌车时：α=0.25；采用开敞式大型自卸汽车时：α=0.20；采用开敞式小型自卸汽车时：α=0.30；采用封闭式自卸汽车时：α=0.1；采用手推车或吊斗时：α=0.50步骤2：考虑模板和钢筋的吸热影响，计算成型温度T3 T3=ss f f c c s s s f f f c c m C m C m C T m C T m C T m C ++++2 C c ——混凝土比热容（kj/kg ·K ）普通混凝土取值0.96C f ——模板比热容（kj/kg ·K ）木模2.51，钢模0.48C s ——钢筋比热容（kj/kg ·K ）0.48m c ——每m 3混凝土重量（kg ）2500m f ——每m 3混凝土相接触的模板重量（kg ）m s ——每m 3混凝土相接触的钢筋重量（kg ）T f ——模板的温度，未预热时可采用当时的环境温度（℃）T s ——钢筋的温度，未预热时可采用当时的环境温度（℃）步骤3：计算T=0℃时的t 3T 4——混凝土蓄热养护开始到任一时刻的温度（℃）T m,a ——混凝土蓄热养护开始到任一时刻t 的平均气温（℃）t 3——混凝土蓄热养护开始到任一时刻的时间（h ）V ce ——水泥水化速度系数（h -1）ηθϕ——综合系数cc ce C V M K ρωθ∙∙∙∙= M k C V m Q V c c ce ce ce ce ∙∙-∙∙∙∙=ωρϕ ϕη+-=a m T T ,3 ρc ——混凝土的质量密度（kg/m 3） 一般取值2400Q ce ——水泥水化累积最终放热量（kj/kg ）ω——透风系数M ——结构表面系数（m -1） M=A/V=表面积/体积k ——结构围护层的总传热系数（kj/m2·h ·K ）d i ——第i 层围护层厚度（m ）λi ——第i 层围护层的导热系数[W/（m ·k ）]此时的已知条件：T m,a 、V ce 、ρc 、Q ce 、ω、M 、k设T=0℃，计算出t 3步骤4：计算出T=0℃时的平均养护温度a m t V t V ce m T t V T ce ce ,3331+⎪⎭⎫ ⎝⎛-+-=∙∙-∙-ϕθηθηϕθ 由步骤3中计算出的t 3，带入求出T m 。
原题：热工设备的热效率计算
原题：热工设备的热效率计算
热效率是评估热工设备性能的重要指标之一，它表示燃料能量被转化为有用热能的比例。
热工设备的热效率计算可以参考以下步骤：
1. 确定热工设备的输入热量（Qin）和输出热量（Qout）。
输入热量通常是指燃料的燃烧热量，可以通过燃料的热值数据获得。
输出热量通常是指热工设备通过传热方式向介质或工作物体释放的热量。
2. 确定热工设备的损失热量（Qloss）。
损失热量是指在热工设备的工作过程中因为烟粉损失、散热损失等原因导致的热能损失。
损失热量可以通过减去输出热量和输入热量的差值获得。
3. 计算热工设备的热效率。
热效率（η）可以用以下公式表示：
η = 1 - Qloss / Qin
其中，Qin为输入热量，Qloss为损失热量。
热效率通常以百分数形式表示。
4. 可能的改进措施。
在计算热效率后，可以根据计算结果来评估热工设备的性能，并提出改进措施。
改进措施可能包括提高热工设备的设计效率、减少损失热量等。
需要注意的是，热效率计算的准确性也取决于数据的准确性。
因此，在进行热效率计算时，需要使用准确的输入热量和输出热量数据。
以上是关于热工设备热效率计算的简要说明，希望对您有所帮助。
混凝土热工计算步骤及公式
冬季混凝土施工热工计算步骤1：出机温度T1应由预拌混凝土公司计算并保证，现场技术组提出混凝土到现场的出罐温度要求。
计算入模温度T2：〔1〕现场拌制混凝土采用装卸式运输工具时T2=T1-△T y〔2〕现场拌制混凝土采用泵送施工时：T2=T1-△T b〔3〕采用商品混凝土泵送施工时：T 2=T 1-△T y -△T b其中，△T y 、△T b 分别为采用装卸式运输工具运输混凝土时的温度降低和采用泵管输送混凝土时的温度降低，可按以下公式计算：△T y=〔αt 1+〕×(T 1- T a)式中：T 2——混凝土拌合物运输与输送到浇筑地点时温度〔℃〕△T y ——采用装卸式运输工具运输混凝土时的温度降低〔℃〕 △T b ——采用泵管输送混凝土时的温度降低〔℃〕△T 1——泵管内混凝土的温度与环境气温差〔℃〕，当现场拌制混凝土采用泵送工艺输送时：△T 1= T 1- T a ；当商品混凝土采用泵送工艺输送时：△T 1= T 1- T y - T aT a ——室外环境气温〔℃〕t 1——混凝土拌合物运输的时间〔h 〕t 2——混凝土在泵管内输送时间〔h 〕n ——混凝土拌合物运转次数C c ——混凝土的比热容[kj/(kg ·K)]ρc ——混凝土的质量密度〔kg/m 3〕 一般取值2400λb ——泵管外保温材料导热系数[W/〔m ·k 〕]d b ——泵管外保温层厚度〔m 〕D L ——混凝土泵管内径〔m 〕D w ——混凝土泵管外围直径〔包括外围保温材料〕〔m 〕ω——透风系数，可按规程表-2取值α——温度损失系数〔h -1〕；采用混凝土搅拌车时：α=0.25；采用开敞式大型自卸汽车时：α=0.20；采用开敞式小型自卸汽车时：α=0.30；采用封闭式自卸汽车时：α=0.1；采用手推车或吊斗时：α步骤2：考虑模板和钢筋的吸热影响，计算成型温度T3 T3=ss f f c c s s s f f f c c m C m C m C T m C T m C T m C ++++2 C c ——混凝土比热容〔kj/kg ·K 〕C f ——模板比热容〔kj/kg ·K 〕C s ——钢筋比热容〔kj/kg ·K 〕m c ——每m 3混凝土重量〔kg 〕2500m f ——每m 3混凝土相接触的模板重量〔kg 〕m s ——每m 3混凝土相接触的钢筋重量〔kg 〕T f ——模板的温度，未预热时可采用当时的环境温度〔℃〕T s ——钢筋的温度，未预热时可采用当时的环境温度〔℃〕步骤3：计算T=0℃时的t 3T 4——混凝土蓄热养护开场到任一时刻的温度〔℃〕T m,a ——混凝土蓄热养护开场到任一时刻t 的平均气温〔℃〕t 3——混凝土蓄热养护开场到任一时刻的时间〔h 〕V ce ——水泥水化速度系数〔h -1〕ηθϕ——综合系数cc ce C V M K ρωθ••••= M k C V m Q V c c ce ce ce ce ••-••••=ωρϕ ϕη+-=a m T T ,3 ρc ——混凝土的质量密度〔kg/m 3〕 一般取值2400Q ce ——水泥水化累积最终放热量〔kj/kg 〕ω——透风系数M ——构造外表系数〔m -1〕 M=A/V=外表积/体积k ——构造围护层的总传热系数〔kj/m2·h ·K 〕d i ——第i 层围护层厚度〔m 〕λi ——第i 层围护层的导热系数[W/〔m ·k 〕]此时的条件：T m,a 、V ce 、ρc 、Q ce 、ω、M 、k设T=0℃，计算出t 3步骤4：计算出T=0℃时的平均养护温度a m t V t V ce m T t V T ce ce ,3331+⎪⎭⎫ ⎝⎛-+-=••-•-ϕθηθηϕθ 由步骤3中计算出的t 3，带入求出T m 。
建筑外墙热工计算
建筑外墙热工计算
热工计算的基本原理
建筑外墙的热工计算主要涉及建筑材料的热传导和热阻性能。
热传导是指热量在材料中的传递和扩散，而热阻则是材料对热流的
阻碍程度。
通过对外墙材料的热传导和热阻进行计算，可以评估建
筑外墙的隔热性能。
热工计算的步骤
1. 确定建筑外墙材料的热导率：热导率是材料导热性能的指标，用于描述材料单位厚度下温度梯度对应的热流量。
热导率是进行热
工计算的基本参数，可以通过实验或查阅相关资料获取。
2. 计算外墙的热阻：外墙的热阻由墙体结构和使用的绝缘材料
决定。
根据墙体结构和绝缘材料的厚度、导热系数等参数，可以计
算出外墙的热阻。
3. 计算整体建筑外墙的热阻：根据外墙的面积和热阻，可以计
算整体建筑外墙的热阻。
这个值可以帮助评估建筑外墙的隔热效果。
4. 评估建筑外墙的隔热性能：通过比较建筑外墙的热阻和相关
标准要求，可以评估建筑外墙的隔热性能。
合格的建筑外墙应具有
较高的热阻，以减少热量传递和能源消耗。
总结
建筑外墙热工计算是建筑设计过程中的重要环节。
通过对建筑
外墙材料的热传导和热阻进行计算，可以评估建筑外墙的隔热性能。
热工计算的基本步骤包括确定材料热导率、计算外墙热阻、计算整
体建筑外墙热阻和评估隔热性能。
合理的建筑外墙热工计算有助于
提高建筑的能源效率和室内舒适性。
混凝土热工计算
混凝土热工计算以C20为例进行热工计算。
1、混凝土拌合的理论温度混凝土拌合物的热量系各种材料提供的热量，按材料的重量、比热及温度的乘积相加求得，混凝土拌合物的温度按下式计算：T o=［0.92(m ce T ce+m sa T sa+m g T g)+4.2T w(m w-w sa m sa-w g m g)+c1(w sa m sa T sa+w g m g T g)×c2(w sa m sa+w g m g)］÷［4.2m w+0.92(m ce+m sa+m g)］式中:T o—混凝土拌合物温度（℃）；m w、m ce、m sa、m g—水、水泥、砂、碎石的用量（kg）；T w、T ce、T sa、T g—水、水泥、砂、碎石的温度（℃）；w sa、w g—砂、碎石的含水率（%）；c1、c2—水的比热容[KJ/(kg×K)]及溶解热(KJ/kg)。
当骨料温度>0℃时,c1=4.2，c2=0；当骨料温度＜0℃时,c1=1，c2=335。
m w、m ce、m sa、m g取值分别为：176kg、192kg、895kg、969kg；T w、T ce、T sa、T g取值分别为：60℃、-5℃、5℃、5℃；w sa、w g取值分别为：3.5%、1%。
代入上式得：T0=15.854℃2、混凝土拌合物的出机温度混凝土拌合物的出机温度按下式计算：T1=T0－0.16（T0－T i）式中：T 1—混凝土拌合物的出机温度 T i —搅拌机棚内温度，取0℃。
代入公式得：T 1=13.317℃，满足出机温度大于10℃要求。
3、混凝土运输温度混凝土经运输到浇注时的温度按下式计算 T 2=T 1－（αt t +0.032n ）×（T 1－T a ）式中：T 2—混凝土拌合物经运输到浇注时的温度（℃）； t t —混凝土拌合物经运输到浇注时的时间（h ）； n —混凝土拌合物运转次数；T a —混凝土拌合物运输时的环境温度（℃）； α—温度折损系数（h-1）；T 1、t t 、n 、T a 、α取值分别为：13.317℃、1h 、1、-5℃、0.25； 将上式代入公式得：T 2=8.15℃，满足入仓温度大于5℃要求。
冬季施工混凝土热工计算步骤
冬季施工混凝土热工计算步骤冬季施工混凝土热工计算步骤如下：1、混凝土拌合物的理论温度：T0=【0.9（mceTce+msaTsa+mgTg）+4.2T(mw+wsamsa-wgmg)+c1(wsamsaTsa+wgmgTg) -c2(wsamsa+wgmg)】÷【4.2mw+0.9(mce+msa+mg)】式中 T0——混凝土拌合物温度（℃）mw、 mce、msa、mg——水、水泥、砂、石的用量（kg）T0、Tce、Tsa、Tg——水、水泥、砂、石的温度（℃）wsa、wg——砂、石的含水率（%）c1、c2——水的比热容【KJ/（KG*K）】及熔解热（kJ/kg）当骨料温度＞0℃时， c1=4.2， c2=0；≤0℃时， c1=2.1， c2=335。
2、混凝土拌合物的出机温度：T1=T0-0.16（T0-T1）式中 T1——混凝土拌合物的出机温度（℃）T0——搅拌机棚内温度（℃）3、混凝土拌合物经运输到浇筑时的温度：T2=T1-(at+0.032n)（T1-Ta）式中 T2——混凝土拌合物经运输到浇筑时的温度（℃）；tt——混凝土拌合物自运输到浇筑时的时间；a——温度损失系数当搅拌车运输时， a=0.254、考虑模板及钢筋的吸收影响，混凝土浇筑成型时的温度：T3=（CcT2+CfTs）/( Ccmc+Cfmf+Csms)式中 T3——考虑模板及钢筋的影响，混凝土成型完成时的温度（℃）；Cc、Cf、Cs——混凝土、模板、钢筋的比热容【kJ/（kg*k）】；混凝土取1 KJ/（kg*k）；钢材取0.48 KJ/（kg*k）；mc——每立方米混凝土的重量（kg）；mf、mc——与每立方米混凝土相接触的模板、钢筋重量（kg）；Tf、Ts——模板、钢筋的温度未预热时可采用当时的环境温度（℃）。
根据现场实际情况，C30混凝土的配比如下：水泥：340 kg，水：180 kg，砂：719 kg，石子：1105 kg。
第五章 热工计算
for(i=1;i<6;i++) { cc=abs(xt[i]-t[i]); if(cc>eps) k=k+1; } for(i=0;i<6;i++) t[i]=xt[i]; }while(k>0); qloss=la[0]/d[0]*(t[0]-t[1]); for(i=0;i<6;i++) printf("tt(%d)=%e\n",i,xt[i]); printf("qloss=%e,%d\n",qloss,j); }
3）给定绝热边界条件
T x
0
离散
Tj
n 1
Tj
n
T j 1 T j 1 2x
n 1 n 1
a
T j 1 2 T j
n 1
n 1
T j 1
n 1
x 2
得 T j 1 T j 1
n 1 n 1
n 1
0
代入上式可得 Tj Tj
n
a
2 T j 1 2 T j
n 1
n 1
x
n 1 j 1
2
整理可得： 2 FOT
(1 2 FO )T
n 1 j
T
n j
例如
一平板，左边界为对流换热，右边界为
绝热边界，将其升温。 根据学过的知识 左边界为：
20 FOT
n n 1 0
(1 2 FO 2 FO hx k T0
n n 1
：
n 1 n 1
a
T N 2 T N 1 T N 2
钢筋混凝土热工计算步骤及公式
钢筋混凝土热工计算步骤及公式本文档将介绍钢筋混凝土热工计算的步骤和相关公式。
热工计算是针对钢筋混凝土结构进行热力学分析，以评估其热特性和应对温度变化的能力。
步骤进行钢筋混凝土热工计算的一般步骤如下：1. 确定计算范围：确定需要计算的钢筋混凝土结构的范围，包括墙体、梁、柱等。
2. 收集材料参数：收集所使用的钢筋混凝土材料的热物理参数，如导热系数、比热容等。
3. 建立数学模型：根据实际情况建立数学模型，可以采用传热方程来描述材料的热传导过程。
4. 选择计算方法：根据具体情况选择适合的计算方法，如数值法、解析法等。
5. 进行计算：将所收集的参数和建立的模型带入选择的计算方法进行计算。
6. 分析结果：分析计算结果，评估钢筋混凝土结构的热特性和稳定性。
7. 调整设计：根据分析结果进行必要的设计调整，以提高钢筋混凝土结构的热工性能。
公式以下是钢筋混凝土热工计算中常用的一些公式：1. 热传导方程：$$\frac{\partial T}{\partial t} = \alpha \cdot \nabla^2T$$其中，$T$为温度，$t$为时间，$\alpha$为热传导率，$\nabla^2T$为温度的二阶梯度。
2. 热传导率计算公式：$$\lambda = \frac{\Delta q}{\Delta T \cdot A \cdot d}$$其中，$\lambda$为热传导率，$\Delta q$为通过材料的热量，$\Delta T$为材料两端的温度差，$A$为材料截面积，$d$为材料的厚度。
3. 热传导热阻计算公式：$$R = \frac{d}{\lambda \cdot A}$$其中，$R$为热传导热阻，$d$为材料的厚度，$\lambda$为热传导率，$A$为材料截面积。
请根据具体情况选择适用的公式进行热工计算。
以上是关于钢筋混凝土热工计算步骤及公式的介绍。
在进行热工计算时，确保准确收集材料参数，并选择合适的数学模型和计算方法，以得出准确的分析结果。
