JCZV袖珍型雷击计数器测试仪.(DOC)
ZV型计数器校验仪器使用方法
Z-V型计数器校验仪器使用方法
Z-V型计数器校验仪器
棒型放电计数测试仪
1. 电压:DC 900V 1200V 1600V三档
2. 放电电流>100A/10US
Z-V型棒型放电计数测试仪
二. 使用方法
.1.使用前先充电,为确保充电效果和延长电池使用寿命,需使用专配的充电器.空电池到充满需3-4小时,充电器上红灯亮表示正在充电;绿灯表示充电完毕.使用前在尾端插接好所附地线插头,地线夹接大地.
2.根据计数器安装高度,适当拉出伸缩放电杆.
3.按下红色按钮,接通高压约1秒钟,指示灯亮(微闪),即可轻轻点击计数器与避雷器的连接端进行测试.
4.每次点击后,放电杆端头应离开计数器.若需重复测试,可不必松开按钮,约过,1-2秒钟指示灯再次闪烁时,即可再次点击测试.
5.连续测试会导致检验仪发热,请注意适当间歇时间.
6.如按下按钮3秒钟以上指示灯仍未闪亮,则表示需对电池进行充电.
7.校验仪请勿随意拆卸.如电池容量明显下降或充电效率过低,则需要换,请向本公司购买专用电池组.
Z-V型计数器校验仪器
注意:指示灯亮(微闪)时身体的任何部位均不能碰触电极部分,否则有电击危险
尊敬的用户：
感谢您关注我们的产品，本公司除了有此产品介绍以外，还有变压器变比测试仪,大型地网接地电阻测试仪,工频耐压试验仪,互感器特性综合测试仪等等，您如果对我们的产品有兴趣，欢迎来电咨询。
谢谢!。

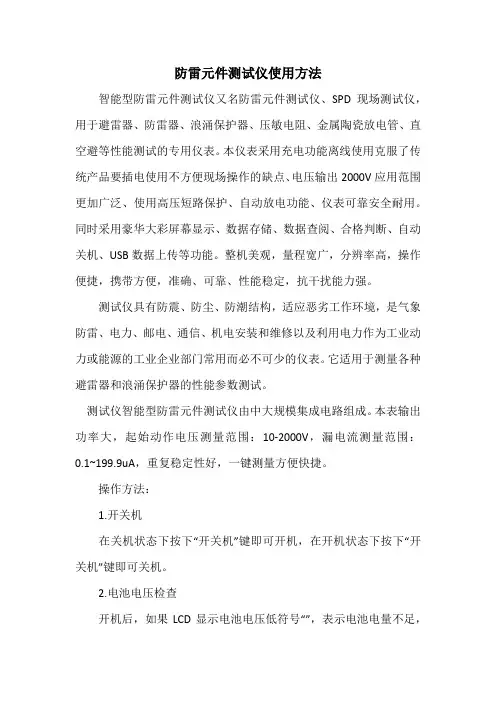

防雷元件测试仪使用方法
防雷元件测试仪使用方法智能型防雷元件测试仪又名防雷元件测试仪、SPD现场测试仪，用于避雷器、防雷器、浪涌保护器、压敏电阻、金属陶瓷放电管、直空避等性能测试的专用仪表。
本仪表采用充电功能离线使用克服了传统产品要插电使用不方便现场操作的缺点、电压输出2000V应用范围更加广泛、使用高压短路保护、自动放电功能、仪表可靠安全耐用。
同时采用豪华大彩屏幕显示、数据存储、数据查阅、合格判断、自动关机、USB数据上传等功能。
整机美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。
测试仪具有防震、防尘、防潮结构，适应恶劣工作环境，是气象防雷、电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。
它适用于测量各种避雷器和浪涌保护器的性能参数测试。
测试仪智能型防雷元件测试仪由中大规模集成电路组成。
本表输出功率大，起始动作电压测量范围：10-2000V，漏电流测量范围：0.1~199.9uA，重复稳定性好，一键测量方便快捷。
操作方法：1.开关机在关机状态下按下“开关机”键即可开机，在开机状态下按下“开关机”键即可关机。
2.电池电压检查开机后，如果LCD显示电池电压低符号“”，表示电池电量不足，请及时更换电池。
电池电力充足才能保证测量的精度。
3.压敏电阻测试测量时按下“类型选择”键选定为“压敏电阻”，夹好被测压敏电阻(如下图所示)。
在“压敏电阻”类型下有两个模式可以选择，分别是“自动模式”和“手动模式”，可以按“模式选择”按键选择。
“自动模式”测试下，只需要按下“启动测试”按键即可启动测试，在测试过程中右下角会显示“正在测试中…”字样提示，当完成测试时显示“测试完成！”字样提示。
在测试过程中您如果想打断测试进程，可以按“退出”按键中断测试。
“手动模式”测试下，按下“电压设置”按键后按方向键上“”或下“”调整“限制电压”的值要达到被测压敏电阻标称值的1.2倍以上(上“”、下“”)键短按时加或减1，长按时加或减50)，然后按下“确定”键，再按下“启动测试”按键可以启动测试，当电流显示约1mA(1000uA)时的电压值为U1mA值(击穿电压)。
雷电计数器_雷击计数器
产品介绍：●雷电记数器是一种检测并记录防雷器泄流动作次数，也即记录了雷电流冲击的次数，以方便用户对特定区域的雷暴情况做出统计和分析。
雷击计数器的宽度为2个标准模块，可以与各种电源防雷器搭配使用，也可做为防雷箱等设备的配套产品。
●OVP也在众多客户OEM/ODM个性化的雷电监测方面的产品，可以按照客户指定的要求来量身定做。
个性化参数包括：雷电流侦测范围、精确记录峰值电流大小（峰值电流采集）、数据输出方式多样（数码管显示、开关量输出、RS485总线等）、监测线圈（与母线的绝缘耐压、监测灵敏度、磁滞特性、饱和性能等）OVP-LC-XX 电气参数：产品名称 感应式雷电计数器额定工作电压 AC 220 V （其他电压（5-380V）可以订制）额定工作频率 50Hz电源参数静态功耗 <1W雷电波形 波头时间0.1us-100us均能有效响应雷电流峰值 Max 200KA @ 8/20us灵敏度 >1KA @ 8/20us（其他触发电流可以订制）显示方式 2位数码管存储方式 掉电保持，物理存储芯片，数据永不丢失采样线圈隔离度 >10KV (如果需要更高耐压等级，可订制) 基本参数后备电池 正常情况下，使用时间不小于2年高隔离电源 >10KVI/0遥信接口 开关量（隔离）输出、RS485总线输出信号脉宽 10ms (其他脉宽可以订制)线性传感器 用于峰值测量记录，全量程内线性度优于1%高隔离检测线圈 最大可达100KV触发灵敏度 最小可到100A订制参数外形尺寸 PCB裸板不限尺寸，按客户要求制版工作温度范围 -40℃~+70℃ 湿度<95%外壳材料 阻燃ABS外形尺寸 90*60*36mmEMC参数产品重量 0.1Kg雷击计数器的基本原理为了正确的选择和使用雷电计数器的选型，需要考虑如下因素：1.雷击计数器采样原理一般雷电计数器都是通过电磁感应的方式采集雷电脉冲信号作为触发源，该方式属于非接触隔离型，与雷电通道保持隔离，具有较高的安全性。
JCQ—型避雷监测器 避雷器雷电计数器
避雷器放电计数器、监测器JS-8 JS-8B JSY JCQ系列使用说明书一、概述自从氧化锌避雷器在我国电力系统中广泛应用以来，曾发生过不少事故，有些严重事故甚至引起长时间停电和其它大型电力设备的严重损坏，造成重大的财产损失，具不完全统计，无论国产与进口避雷器的事故率都在千分之几以上，其事故的主要原因是产品质量问题，如密封不良，避雷器受潮而导致损坏，还有阀片质量差，参数设计不合理，污秽性能和电位分位性能差等原因，另外还有产品选型不当，避雷器额定电压低、荷电率高，导致避雷器持续运行电压下泄漏电流增大而损坏。
对于磁砍式避雷器，由于带有分路电阻，分路电阻的劣化和受潮也会引起电导流的增大而导致避雷器损坏。
JCQ—型避雷监测器，是为在线监测避雷器漏电流和动作次数而设计的一种综合在线监测器。
可以记录避雷器的动作次数和在线监测器避雷器漏电流，从而可提前发现事故隐患，避免发生事故。
一、结构特点JCQ—型避雷监测器，是将新型氧化阀片、特别取器、高性能电磁计数器、毫安表等密封在元形不锈钢外壳内。
外壳密封良好，美观耐腐蚀。
二、主要电气性能由于采用了新型氧化锌阀片，额定电流下残压低，方波通流能力大，持续运行电压下阻抗高，附工频过电流能力大等特点。
电气性能如下表所示：项目JCQ—标称放电电流（KA）10标称放电电流下残压（KV）≤0.62ms方波耐受能力S004/10us大电流耐受能力（KA）65最小动作电流(A) 202小时工频过电流耐受能力(mA) 100毫安表满量程(mA平均值) 3（可选）计数范围（可循环计数）999持续运行电压下端电压（V）＜3重量（Kg） 2.2三、产品应用范围JCQ—型避雷监测器适用于200KV及以下电力系统各种避雷器；如需在更高电压等级下使用，定货时需说明。
四、产品检验方法1、计数器动作性能检验：用摇表或其它直流电源向一个10uf电容器充电至300-600V，然后向计数器两端放电，计数器应可靠动作、毫安表指针应摆，则型避雷器监测器合格。

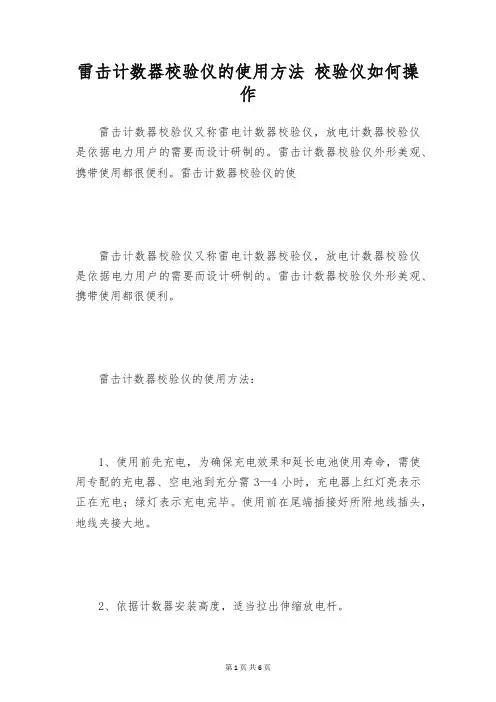

雷击计数器校验仪的使用方法 校验仪如何操作
雷击计数器校验仪的使用方法校验仪如何操作雷击计数器校验仪又称雷电计数器校验仪，放电计数器校验仪是依据电力用户的需要而设计研制的。
雷击计数器校验仪外形美观、携带使用都很便利。
雷击计数器校验仪的使雷击计数器校验仪又称雷电计数器校验仪，放电计数器校验仪是依据电力用户的需要而设计研制的。
雷击计数器校验仪外形美观、携带使用都很便利。
雷击计数器校验仪的使用方法：1、使用前先充电，为确保充电效果和延长电池使用寿命，需使用专配的充电器、空电池到充分需3—4小时，充电器上红灯亮表示正在充电；绿灯表示充电完毕。
使用前在尾端插接好所附地线插头，地线夹接大地。
2、依据计数器安装高度，适当拉出伸缩放电杆。
3、按下红色按钮，接通高压约1秒钟，指示灯亮（微闪），即可轻轻点击计数器与避雷器的连接端进行测试。
4、每次点击后，放电杆端头应离开计数器，若需重复测试，可不必松开按钮，约过，1—2秒钟指示灯再次闪亮时，即可再次点击测试。
5、连续测试会导致雷击计数器校验仪发热，请注意适当间歇时间。
6、如按下按钮3秒钟以上指示灯仍未闪亮，则表示需对电池进行充电。
7、雷击计数器校验仪请勿任意拆卸，如电池容量明显下降或充电效率过低，则需要换，请向厂家购买专用电池组。
