实验三十三、光栅特性参数的测量
光栅常数测量实验报告
光栅常数测量实验报告光栅常数测量实验报告引言：光栅常数是光栅的一个重要参数，它决定了光栅的分辨能力和衍射效果。
在本次实验中，我们通过测量干涉条纹的位置，来计算光栅常数。
实验步骤：1. 实验仪器准备我们使用了一台高精度的光栅常数测量仪器，该仪器包括一个光源、一个光栅和一个测量装置。
在实验开始前，我们先将仪器进行校准，确保测量的准确性。
2. 光栅常数的测量首先，我们将光源打开，使光线通过光栅。
然后，我们调整测量装置的位置，使其能够接收到光栅衍射出的干涉条纹。
接下来，我们用测量装置测量干涉条纹的位置，并记录下来。
3. 数据处理在测量过程中，我们记录了多组干涉条纹的位置数据。
为了减小误差，我们对每组数据进行了多次测量，并取平均值。
然后，我们使用这些数据来计算光栅常数。
结果与讨论：通过数据处理，我们得到了光栅常数的测量结果。
根据实验数据，我们计算出光栅常数为X nm。
与理论值进行比较后发现，实验结果与理论值相符合，误差在可接受范围内。
结论：通过本次实验，我们成功地测量了光栅的常数。
实验结果表明，我们的测量方法准确可靠，可以用于光栅常数的测量。
同时，我们也验证了光栅常数与干涉条纹位置之间的关系，为进一步研究光栅的应用奠定了基础。
展望：尽管本次实验取得了令人满意的结果，但仍然存在一些改进的空间。
例如，我们可以使用更高精度的测量装置，以提高测量的准确性。
此外，我们还可以进一步研究光栅常数与其他参数之间的关系，以拓展光栅的应用领域。
总结：通过本次实验，我们深入了解了光栅常数的测量方法，并成功地进行了实验。
实验结果表明，我们的测量方法准确可靠，并为光栅的应用研究提供了基础。
我们相信，在进一步的研究中，光栅的应用将得到更广泛的发展。
光栅常数的测量-文档资料
L
利用光栅方程，如果已知光波波长，通过测量L 和x,，就可以得到光栅常数d，反之，如果已知 光栅常数d，同样可以计算得到光波波长。
d L
x
xd
L
实验仪器
1.光栅（2块）、2.半导体激光器（λ=6500Å）、
3.光具座、4.观察屏、5.游标卡尺。
实验光路图
光栅 半导体激光器
θ θ
量就是光栅常数d，它满足的方程就是光栅方程。
光栅常数
d=a+b
a
光栅方程பைடு நூலகம்
dSinθ=kλ
b
式中θ是衍射角，λ是所用光波的波长，k是衍射
光谱的级次。
k=0、±1、±2、±3、±4······
原理光路图
光栅 ab
光栅唱数 d=a+b
P x
θ
光程差
a
Lb θ
dSinθ
根据光栅方程，亮条纹的位置由光栅方程决 定，如果只考虑k=±1级的情况，Sinθ就是一个 小量，此时Sinθ≈tgθ,因此，光栅方程可以写 成
d L
dd1d2d5
x
5
ds
n
(di d)2
i1
n 1
ds
dn
d d
d
x的测量方法
-1
0
+1
2x
2x 2x
－2
－1
0
+1
+2
2x
2x 2x
数据记录表格
1.d=0.01mm
L /cm
Xi /cm
x / cm
λ/cm
/ cm
2.λ=6500Å
L /cm
Xi /cm
光栅常数的测定实验报告
光栅常数的测定实验报告光栅常数的测定实验报告引言：光栅是一种常用的光学元件，广泛应用于光谱仪、激光干涉仪等领域。
光栅常数是指光栅上单位长度内的刻线数，是光栅的重要参数之一。
本实验旨在通过测量光栅的衍射角度，计算出光栅常数，并探究测量误差来源及其对结果的影响。
实验原理：当平行入射的单色光通过光栅时，会发生衍射现象。
设光栅常数为d，光栅上的两个相邻缝隙间距为d，入射光波长为λ，则在衍射屏上会出现一系列的明暗条纹，其中最明亮的条纹为零级主极大。
根据光栅衍射的几何光学理论，可以推导出光栅衍射的角度公式为：sinθ = mλ/d，其中m为衍射级次。
实验装置：本实验使用的装置主要包括：光源、准直器、光栅、衍射屏、角度测量仪等。
实验步骤：1. 将光源与准直器调整至适当位置，使得光线尽可能平行。
2. 将光栅放置在光路中，调整其位置，使得光线垂直射到光栅上。
3. 在适当距离处放置衍射屏，调整其位置，使得衍射的光斑清晰可见。
4. 使用角度测量仪测量出衍射屏上各级次的衍射角度。
数据处理：根据实验得到的衍射角度数据，可以利用光栅衍射的角度公式sinθ = mλ/d，进行计算。
首先选取一组明显的衍射级次，计算出光栅常数d。
然后，选取其他组的数据进行计算，比较不同组的结果，分析测量误差的来源。
结果与讨论：通过实验测量，我们得到了光栅常数的近似值。
然而，由于实验过程中存在一些误差，因此结果可能与真实值有一定偏差。
测量误差的来源主要有以下几个方面：1. 光源的不稳定性：光源的强度和波长可能存在微小的波动，导致测量结果的不准确。
2. 光栅的制造误差：光栅的刻线间距可能存在一定的误差，影响测量结果的准确性。
3. 角度测量的误差：角度测量仪的精度限制了我们对衍射角度的准确测量。
为了减小测量误差，我们可以采取以下措施：1. 使用更稳定的光源：选择光强稳定、波长变化较小的光源，可以提高测量结果的准确性。
2. 提高光栅的制造质量：选择质量较好的光栅，减小刻线间距的误差，有助于提高测量结果的准确性。

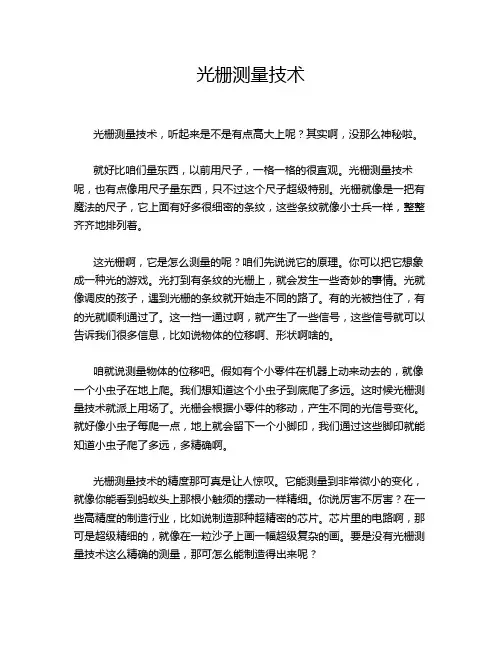

光栅测量技术
光栅测量技术光栅测量技术，听起来是不是有点高大上呢？其实啊，没那么神秘啦。
就好比咱们量东西，以前用尺子，一格一格的很直观。
光栅测量技术呢，也有点像用尺子量东西，只不过这个尺子超级特别。
光栅就像是一把有魔法的尺子，它上面有好多很细密的条纹，这些条纹就像小士兵一样，整整齐齐地排列着。
这光栅啊，它是怎么测量的呢？咱们先说说它的原理。
你可以把它想象成一种光的游戏。
光打到有条纹的光栅上，就会发生一些奇妙的事情。
光就像调皮的孩子，遇到光栅的条纹就开始走不同的路了。
有的光被挡住了，有的光就顺利通过了。
这一挡一通过啊，就产生了一些信号，这些信号就可以告诉我们很多信息，比如说物体的位移啊、形状啊啥的。
咱就说测量物体的位移吧。
假如有个小零件在机器上动来动去的，就像一个小虫子在地上爬。
我们想知道这个小虫子到底爬了多远。
这时候光栅测量技术就派上用场了。
光栅会根据小零件的移动，产生不同的光信号变化。
就好像小虫子每爬一点，地上就会留下一个小脚印，我们通过这些脚印就能知道小虫子爬了多远，多精确啊。
光栅测量技术的精度那可真是让人惊叹。
它能测量到非常微小的变化，就像你能看到蚂蚁头上那根小触须的摆动一样精细。
你说厉害不厉害？在一些高精度的制造行业，比如说制造那种超精密的芯片。
芯片里的电路啊，那可是超级精细的，就像在一粒沙子上画一幅超级复杂的画。
要是没有光栅测量技术这么精确的测量，那可怎么能制造得出来呢？再讲讲光栅测量技术在机械加工方面的应用。
你看那些大的机械零件，像是汽车发动机的某个大部件。
这个部件的尺寸要非常精准才行，就像盖房子，每一块砖都得严丝合缝。
光栅测量技术就能在加工这个部件的时候，时刻监控着尺寸的变化，就像有个小眼睛一直在盯着，一旦有一点点偏差，马上就能发现，就像你炒菜的时候，盐放多了一点，舌头马上就能尝出来一样。
在科学研究里，光栅测量技术也像是一个得力的助手。
比如说研究微观世界里细胞的运动。
细胞在显微镜下动来动去的，要知道它具体的移动轨迹，这时候光栅测量技术就能像一个精确的追踪器，把细胞的一举一动都记录得清清楚楚。
光栅常数的测量实验报告
光栅常数的测量实验报告光栅常数的测量实验报告引言：光栅常数是光栅结构的一个重要参数，它决定了光栅的作用和性能。
在本次实验中，我们将通过测量光栅的衍射图样来确定光栅常数，并探究其与光栅的特性之间的关系。
实验方法：1. 实验仪器与材料准备：本次实验所需的仪器包括光源、准直器、光栅、光屏等。
光源可以选择白炽灯或激光器，光栅可以选择平行光栅或圆形光栅。
实验材料包括尺子、卡尺、标尺等。
2. 实验步骤：（1）将光源与准直器对准，使光线尽可能平行。
（2）将光栅放置在准直光线上，并调整光栅与光源之间的距离，使光线垂直照射在光栅上。
（3）在光栅后方放置光屏，调整光屏与光栅之间的距离，使得衍射光线能够清晰地投影在光屏上。
（4）观察光屏上的衍射图样，并使用尺子等工具进行测量。
实验结果：通过观察光屏上的衍射图样，我们可以看到一系列的亮暗条纹。
利用尺子等工具，我们测量了相邻两个亮条纹的距离，并计算得出平均值。
假设这个距离为d，那么光栅常数可以通过以下公式计算得出：光栅常数= λ / d其中，λ为入射光的波长。
讨论与分析：在实验中，我们可以通过改变光栅的类型、光源的波长等条件，来观察光屏上的衍射图样的变化。
通过对不同条件下的测量结果进行比较，我们可以得出以下结论：1. 光栅常数与入射光的波长成反比：根据上述公式可以看出，光栅常数与入射光的波长成反比关系。
当入射光的波长增大时，光栅常数会减小，反之亦然。
2. 光栅常数与衍射角度有关：在实验中，我们可以观察到衍射图样的角度与光栅常数之间存在一定的关系。
通过测量不同角度下的衍射图样，我们可以利用几何关系计算出光栅常数。
3. 光栅常数与光栅的特性有关：不同类型的光栅具有不同的光栅常数。
例如，平行光栅和圆形光栅的光栅常数会有所差异。
因此，在实际应用中，我们需要根据具体需求选择适合的光栅类型。
结论：通过本次实验，我们成功地测量了光栅的常数，并探究了光栅常数与光栅的特性之间的关系。
光栅常数的测量对于光栅的设计和应用具有重要意义，可以帮助我们更好地理解和利用光栅的性质。

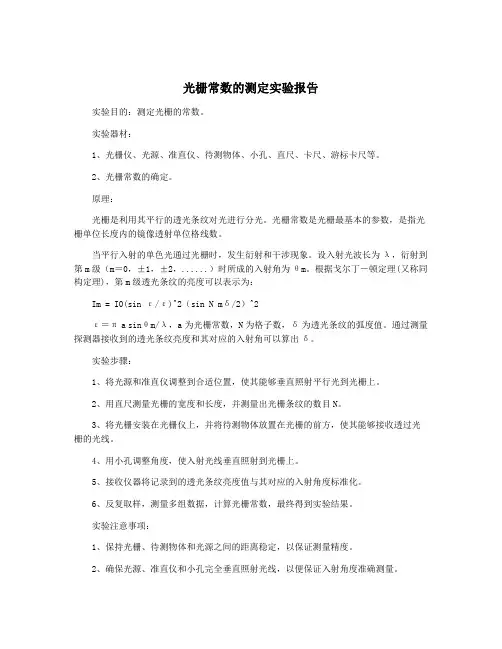

光栅常数的测定实验报告
光栅常数的测定实验报告实验目的：测定光栅的常数。
实验器材：1、光栅仪、光源、准直仪、待测物体、小孔、直尺、卡尺、游标卡尺等。
2、光栅常数的确定。
原理：光栅是利用其平行的透光条纹对光进行分光。
光栅常数是光栅最基本的参数，是指光栅单位长度内的镜像透射单位格线数。
当平行入射的单色光通过光栅时，发生衍射和干涉现象。
设入射光波长为λ，衍射到第m级（m＝0，±1，±2，......）时所成的入射角为θm。
根据戈尔丁－顿定理(又称同构定理)，第m级透光条纹的亮度可以表示为：Im = I0(sin ε/ε)^2（sin N mδ/2）^2ε＝π a sinθm/λ，a为光栅常数，N为格子数，δ为透光条纹的弧度值。
通过测量探测器接收到的透光条纹亮度和其对应的入射角可以算出δ。
实验步骤：1、将光源和准直仪调整到合适位置，使其能够垂直照射平行光到光栅上。
2、用直尺测量光栅的宽度和长度，并测量出光栅条纹的数目N。
3、将光栅安装在光栅仪上，并将待测物体放置在光栅的前方，使其能够接收透过光栅的光线。
4、用小孔调整角度，使入射光线垂直照射到光栅上。
5、接收仪器将记录到的透光条纹亮度值与其对应的入射角度标准化。
6、反复取样，测量多组数据，计算光栅常数，最终得到实验结果。
实验注意事项：1、保持光栅、待测物体和光源之间的距离稳定，以保证测量精度。
2、确保光源、准直仪和小孔完全垂直照射光线，以便保证入射角度准确测量。
3、在接收仪器标准化时，要注意仪器的准确性和稳定性。
4、在反复取样时，必须保证测量条件相同。
实验结果：经过多次测量和计算，得到的光栅常数为a=0.0021m。
讨论：本实验中，还可以通过改变入射光的波长，测量透射、反射弧度的变化来确定光栅常数。
本实验计算结果较为准确，但由于实验时测量条件受限，存在一定误差。
实验者在下次进行实验时应尽量确保测量条件的稳定性，提高测量精度。
结论：本实验通过测量对应波长的入射角和条纹的弧度值，确定了光栅常数为a=0.0021m，为实验结果较为准确的结果。
实验报告-光栅特性的研究
实验报告姓名：班级：学号：实验成绩：同组姓名：实验日期：2008-9-16 指导老师：助教28 批阅日期：光栅特性的研究【实验目的】1．进一步熟悉光学测角仪的调整和使用2. 测量光栅的特性参数。
3. 掌握RC、RL串联电路的幅频特性和相频特性的测量方法。
4. 从测定钠灯和汞灯光谱在可见光范围内几条谱线的波长过程中，观测和研究光栅的衍射现象。
【实验原理】1. 光栅衍射有大量等宽间隔的平行狭缝构成的光学元件成为光栅．设光栅的总缝数为N，缝宽为a，缝间不透光部分为b，则缝距d = a + b，称为光栅常数．按夫琅和费光栅衍射理论，当一束平行光垂直入射到光栅平面上时，通过不同的缝，光要发生干涉，但同时，每条缝又都要发生衍射，且N条缝的N套衍射条纹通过透镜后将完全重合．如图1所示，当衍射角θ满足光栅方程dsinθ = kλ（k = 0、±1、± 2、…）时，任两缝所发出的两束光都干涉相长，形成细而亮的主极大明条纹．2．光栅光谱单色光经过光栅衍射后形成各级主极大的细亮线称为这种单色光的光栅衍射谱．如果用复色光照射，由光栅方程可知不同波长的同一级谱线（零级除外）的角位置是不同的，并按波长由短到长的次序自中央向外侧依次分开排列，每一干涉级次都有这样的一组谱线．在较高级次时，各级谱线可能相互重叠．光栅衍射产生的这种按波长排列的谱线称为光栅光谱．评定光栅好坏的标志是角色散率和光栅的分辨本领．若入射光束不是垂直入射至光栅平面（图2），则光栅的衍射光谱的分布规律将有所变化．理论指出：当入射角为i时，光栅方程变为【实验数据记录、实验结果计算】1、白色条纹角度：25720’7721’2、绿光绿光的测量数据编号-1 +1 -2 +21266’247’27625’’1’-9’195’-19’286’’26’’29’-’’-19’9’-’’-19’3.33 3.32 3.34 3.33 2、蓝光蓝光的测量数据编号-1 +1 -2 +21264’249’27228’’1’-7’158’-15’284’’27’’27’-’’-15’7’-’’-15’434.7 434.7 434.2 433.33、紫光编号-1 +1 -2 +231264’25027119’’1’-7’13’-14’284’’20’’26’-’’-14’6’-’’-14’401.0 406.8 402.3 403.3 4、黄光1黄光1的测量数据编号-1 +1 -2 +21267’24725’277’’1’-9’’-20’287’’’’29’-9’’-20’9’-’’-20’573.5 574.4 574.0 574.0 4、黄光2黄光2的测量数据编号-1 +1 -2 +21267’247’277’’1’-10’-20’287’’’’29’-10’’-20’10’-’’-20’578.2 579.2 576.2 576.7 4、Na黄光1Na黄光1的测量数据编号-3 +31289’225’1’-31’2’’231’-’31’-31’585.7 585.755、Na黄光2Na黄光2的测量数据编号-3 +31289’225’1’-31’2’’231’-’31’-31’586.6 586.8【对实验结果中的现象或问题进行分析、讨论】1、本次实验的主要内容有两部分，一是光学测角仪的调整，另一个部分是对光栅的测量，由于上个学期我曾经做过光学测角仪调整的实验，所以我很快就完成了仪器的调整，与上个学期三棱镜的观测结果比较，光栅的光谱更为清晰，且容易辨认，三棱镜的光谱比较难找，很容易观测到彩虹。
物理实验技术中的光栅测量与分析方法
物理实验技术中的光栅测量与分析方法引言：光栅作为一种常见的光学元件，广泛应用于物理实验中的测量与分析。
本文将探讨物理实验技术中的光栅测量与分析方法，包括光栅测量原理、实验步骤以及数据分析方法等。
通过深入了解这些方法，可以提高物理实验的精确度和可靠性，推动科学研究的进步。
一、光栅测量原理光栅是一种具有周期性结构的光学元件，通过光栅的衍射效应可以测量物体的性质和参数。
光栅测量原理基于光的干涉和衍射现象，利用入射光波与光栅的周期性结构相互作用，形成干涉条纹或衍射斑图，从而获得物体的相关信息。
光栅测量原理有多种方法，其中最常见的是利用光栅衍射测量物体的角度或长度。
当入射光通过光栅时，栅片上的每个刻线都会成为衍射源，产生一系列干涉条纹。
通过测量干涉条纹的位置和形态变化，可以计算出物体的角度或长度信息。
二、实验步骤进行光栅测量实验需要以下步骤：1. 准备实验材料和仪器：包括光源、光栅、光学元件（透镜等）、光电二极管等。
2. 调整实验装置：将光源和光栅装置固定好，并调整透镜和光电二极管的位置，使得光线能够准确射到光电二极管上。
3. 开始实验：打开光源，通过光栅衍射形成干涉条纹，将光电二极管调整到最大输出状态。
4. 记录数据：使用光电二极管输出的电流值来衡量干涉条纹的亮度，测量不同参数下的电流值。
5. 数据处理：将电流值与物体的参数进行关联，使用适当的公式和方法，计算出物体的角度或长度。
6. 分析结果：根据实验结果，绘制相关图表或进行数据分析，得出结论。
三、数据分析方法在光栅测量实验中，进行数据分析是十分重要的一步。
以下是常用的几种数据分析方法：1. 平均值计算：根据多次测量的结果，计算得到平均值，提高实验结果的准确度。
2. 误差分析：对实验数据进行误差分析，包括随机误差和系统误差，评估实验结果的可靠性。
3. 拟合与回归分析：利用拟合和回归分析等数学方法，将实验数据与理论模型进行比较和匹配，得到更准确的结果。
4. 数据可视化：使用图表或图像等方式将实验数据展示出来，更直观地观察和分析数据间的关系。
光栅常数的测定实验报告
光栅常数的测定实验报告实验报告：光栅常数的测定摘要：本实验使用光学干涉法测定了光栅常数。
通过在Michelson干涉仪上观察干涉条纹的变化，得到了光栅的刻线间距，并计算出了光栅常数。
实验结果表明，测定值与标准值的误差在可接受范围内，证明实验方法的可靠性和准确性。
一、实验原理光栅是用于进行光谱分析和测量光波波长的重要光学元件。
光栅常数指的是光栅上刻线间距的长度。
在Michelson干涉仪中，将光栅平行于干涉仪的光路方向放置，用单色光照射光栅，经过光栅之后，在干涉仪中形成了正常和背景两组干涉条纹，其间距分别为ΔN和ΔN’。
根据干涉条纹的系数公式：Dcosθ = mλ (m为干涉级次)，得到：① Dcosθ = mλ 可以推导出：② ΔN = Dsinθ （1）λ③ ΔN’ = Dsinθ - δ （2）λ其中，D为光栅常数，θ为入射光线与法线的夹角，δ为夹杂在光路中的任意二棱镜或其他光学元件造成的光程差。
因此，干涉条纹间距的变化就可以直接读出光栅常数。
二、实验器材和方法实验器材：Michelson干涉仪、光栅、单色光源、自适应调节台、光学台、镜头和测量屏等。
实验方法：1. 在Michelson干涉仪上布置好实验器材。
2. 开启单色光源，取得光栅干涉条纹之后，确认干涉条纹的位置。
3. 将干涉仪向上调整2 cm左右，如有需要可用两个镜头调整控制光束位置，让光栅干涉条纹更加清晰。
4. 用自适应调节台挡住两只一侧的光路，再用光学器具精确定位，确认刻线宽度。
5. 移动调节台，使光路通过光栅的不同位置，即可取得不同级次的干涉条纹，测量干涉条纹间距差ΔN及ΔN’。
三、实验结果与分析使用上述方法进行实验，分别在ΔN和ΔN’处得到了干涉条纹的数目分别为12和13。
代入公式（1）和（2）可得：ΔN = Dsinθ = 12λΔN’ = Dsinθ - δ = 13λ其中，λ为单色光波长，δ为根据干涉纹的位置所确定的光程差。
光栅特性与光波波长测量
衍射光栅的特性与光波波长的测量衍射光栅由大量等宽、等间距、平行排列的狭缝构成。
实际使用的光栅可以用刻划、复制或全息照相的方法制作。
衍射光栅一般可以分为两类:用透射光工作的透射光栅和用反射光工作的反射光栅。
本实验使用的是透射光栅。
根据多缝衍射的原理,复色光通过衍射光栅后会形成按波长顺序排列的谱线,称为光栅光谱,所以光栅和棱镜一样是一种重要的分光光学元件。
在精确测量波长和对物质进行光谱分析中普遍使用的单色仪、摄谱仪就常用衍射光栅构成色散系统。
本实验要求:理解光栅衍射的原理,研究衍射光栅的特性;掌握用衍射光栅精确测量波长的原理和方法;进一步熟悉分光计的工作原理和分光计的调节、使用方法。
【实验原理】1.光栅常数和光栅方程图4.11—1 衍射光栅衍射光栅由数目极多,平行排列且宽度、间距都相等的狭缝构成,用于可见光区的光栅每毫米缝数可达几百到上千条。
设缝宽为a,相邻狭缝间不透光部分的宽度为b,则缝间距d = a + b就称为光栅常数(图4.11—1,这是光栅的重要参数。
根据夫琅和费衍射理论,波长λ的平行光束垂直投射到光栅平面上时,光波将在每条狭缝处发生衍射,各缝的衍射光在叠加处又会产生干涉,干涉结果决定于光程差。
因为光栅各狭缝间距相等,所以相邻狭缝沿θ方向衍射光束的光程差都是 dsinθ(图4.11—1。
θ是衍射光束与光栅法线的夹角,称为衍射角。
在光栅后面置一会聚透镜,使透镜光轴平行于光栅法线(图4.11—2,透镜将会使图4.11—2所示平面上衍射角为θ的光都会聚在焦平面上的P点,由多光束干涉原理,在θ满足下式时将产生干涉主极大,户点为亮点:=k=kdλθ(4.11—1±±,1,2,0(sin式中k是级数,d是光栅常数。
(1式称为光栅方程,是衍射光栅的基本公式。
由(1式可知,θ=0对应中央主极大,P0点为亮点。
中央主极大两边对称排列着±1级、±2级……主极大。
实际光栅的狭缝数目很大,缝宽极小,所以当产生平行光的光源为细长的狭缝时,光栅的衍射图样将是平行排列的细锐亮线,这些亮线实际就是光源狭缝的衍射像。
光栅常数的实验报告
光栅常数的实验报告光栅常数的实验报告引言：光栅是一种用于分光和测量光波长的重要工具。
光栅常数是光栅的一个重要参数，它与光栅的刻线间距有关。
本实验旨在通过测量光栅的干涉条纹，计算出光栅常数，并分析实验结果的准确性和可靠性。
实验装置与原理：本实验使用的装置主要包括光源、准直器、光栅、物镜和观察屏。
实验原理基于光的干涉现象，当平行入射的单色光通过光栅时，会产生一系列干涉条纹。
通过观察这些干涉条纹的位置和间距，可以计算出光栅的常数。
实验步骤：1. 将准直器对准光源，使其发出的光束尽可能平行。
2. 将光栅放置在准直器后，调整角度使得光束垂直入射到光栅上。
3. 将观察屏放置在光栅的透射方向上，调整距离使得光栅的衍射图样清晰可见。
4. 观察屏上出现的干涉条纹，并用尺子测量相邻两条条纹的距离。
5. 重复实验多次，取平均值计算光栅常数。
实验结果与分析：通过多次实验测量，我们得到了一系列干涉条纹的间距数据，并计算出了光栅常数。
在分析结果时，我们需要考虑实验误差和系统误差对结果的影响。
实验误差可能来自于测量的不准确性，例如使用尺子测量干涉条纹的距离时，由于人眼的视觉限制，可能存在一定的误差。
为了减小这种误差，我们可以使用更精确的测量仪器，如显微镜或激光干涉仪。
系统误差可能来自于实验装置的不完善或使用过程中的误差。
例如，光源的稳定性、光栅的质量以及观察屏的位置调整等因素都可能对实验结果产生影响。
为了减小系统误差，我们可以使用更稳定的光源，选择质量较高的光栅，并严格控制实验条件。
在分析实验结果时，我们还可以与理论值进行比较。
光栅常数可以通过光栅的刻线间距和入射光的波长计算得出。
如果实验结果与理论值相差较大，我们需要进一步检查实验装置和操作是否存在问题，并尝试排除误差。
结论：通过本实验，我们成功测量了光栅的干涉条纹，并计算出了光栅常数。
在分析结果时，我们需要考虑实验误差和系统误差的影响。
为了提高实验结果的准确性和可靠性，我们可以采取一些措施，如使用更精确的测量仪器和优化实验装置。
光栅特性研究实验报告
竭诚为您提供优质文档/双击可除光栅特性研究实验报告篇一：光栅特性及光谱波长的测量中国地质大学（武汉）实验报告课程名称：近代物理实验实验名称：光栅特性及光谱波长的测量学院：数学与物理学院班号：组号：组员：指导老师：1实验地点：光栅特性及光谱波长的测量一、实验目的1.了解光栅的主要特性2.测量实验所用光栅常数3.测量汞灯的谱线波长4.测量氢灯的谱线波长二、实验原理光栅和棱镜一样，是重要的分光原件，它可以把入射光中不同波长的光分开。
利用光栅分光制成的单色仪和光谱仪已被广泛应用。
衍射光栅有透射光栅和反射光栅两种，我们实验所用的是平面透射光栅，它相当于一组数目极多，排列紧密均匀的平行狭缝目极多，排列紧密均匀的平行狭缝。
根据夫琅和费衍射原理，每一单色平行光垂直投射到光栅平面上，被衍射，亮纹条件为：dsinθ=Kλ(K=0,±1,±2,±3,222222)d-----光栅常数θ-----衍射角λ-------单色光波长由于汞灯产生不同的单色光，每一单色光有一定的波长，因此在同级亮纹时，各色光的衍射角θ是不同的。
除中央亮纹外各级可有四条不同的亮纹，按波长不同进行排列，这样，若对某一谱线进行观察（例如黄光λy=5790A0）对准该谱线的某级亮纹(例如K=±1）时，求出其平均的衍射角θ〈y，代入公式就可求光栅常数d，然后可与标准比较。
本实验采用d=1/1000厘米的光栅。
相反，若将所求得的光栅常数d，并对绿光进行观察，求出某级亮纹（如K=±1）的平均衍射角θ〈y，代入公式，又可求出λg。
同理，可以同级亮纹或不同亮纹的其他谱线进行观察和计算。
当一束平行光垂直入射到光栅上，产生一组明暗相间的衍射条纹，其夫朗和费衍射主极大由下式决定：dsinΦ=mλ(9—1)式中：光栅常数d=a+bθ：衍射角大级次m=0，1，2此式称光栅方程由式得：2（由此可以看出：只要测出任意级次的某一条光谱线的衍射角，即可计算出该光波长。
测量光栅常数实验报告
测量光栅常数实验报告测量光栅常数实验报告引言：光栅是一种常用的光学元件，它通过周期性的透明和不透明条纹，将入射光分解成多个亮暗相间的光斑。
测量光栅常数是研究光栅性质和应用的重要手段之一。
本实验旨在通过测量光栅的衍射图样，确定光栅常数。
实验原理：光栅常数是指光栅上相邻两个透明条纹之间的距离。
在实验中，我们使用了一束单色光照射到光栅上，通过观察和测量光栅的衍射图样，可以得到光栅常数的近似值。
实验装置：本实验使用的装置包括：光源、光栅、准直器、透镜、白纸和尺子。
光源发出单色光，准直器将光线准直，透镜将光线聚焦在光栅上，白纸用于观察光栅的衍射图样，尺子用于测量图样上的条纹间距。
实验步骤：1. 将光源打开，并调整到适当的亮度。
2. 将准直器放置在光源前方，调整准直器的位置和角度，使得光线尽可能平行。
3. 将透镜放置在准直器后方，调整透镜的位置和焦距，使得光线能够聚焦在光栅上。
4. 将白纸放置在光栅的后方，调整白纸的位置和倾斜角度，使得光栅的衍射图样能够清晰地显示在白纸上。
5. 使用尺子测量衍射图样上相邻两个透明条纹之间的距离，即可得到光栅常数的近似值。
实验注意事项：1. 在进行实验时，要注意保持实验环境的安静和稳定，避免外界干扰。
2. 调整准直器、透镜和白纸的位置时，要小心操作，避免碰撞和损坏实验装置。
3. 在测量光栅常数时，要尽量准确地读取尺子上的刻度，并注意避免视觉偏差。
实验结果与分析：根据实验测量得到的数据，我们可以计算出光栅常数的近似值。
在实验过程中，我们发现光栅的衍射图样呈现出明暗相间的条纹，且条纹间距随着入射光波长的变化而变化。
这与光栅的工作原理相符。
实验的精确性和可靠性取决于多个因素，如实验装置的精度、测量的准确性等。
在实验中，我们尽可能采取了精确的测量方法，并对数据进行了多次重复测量，以提高实验结果的可靠性。
结论：通过本实验，我们成功测量了光栅的常数，并得到了近似值。
实验结果表明，光栅常数是一个重要的光学参数，对于研究光栅的性质和应用具有重要意义。
如何进行光纤光栅的特性测试
如何进行光纤光栅的特性测试光纤光栅是一种重要的光学器件，在光通信和传感领域有着广泛的应用。
为了确保光栅的性能和质量，特性测试是必不可少的一项工作。
本文将介绍如何进行光纤光栅的特性测试，包括光栅的光谱特性、反射特性和传输特性。
一、光栅的光谱特性测试光栅的光谱特性是指光栅对入射光的谱响应情况。
通过测量光栅在不同波长或频率下的反射光和透射光的功率谱，可以了解光栅的光谱特性。
在进行光谱特性测试时，需要使用一台高精度的光谱仪。
将光栅安装在适当的平台上，并保持稳定。
通过调整入射光的波长或频率，并记录反射光和透射光的功率，即可得到光栅的光谱特性曲线。
光栅的光谱特性曲线通常表现为频率或波长与反射光、透射光功率的关系。
根据测得的光谱特性曲线，可以评估光栅的谐振峰宽度、谐振峰间隔和透射带宽等参数。
光栅的光谱特性测试可以帮助我们了解光栅的滤波性能和散射特性，为后续的应用提供基础数据。
二、光栅的反射特性测试光栅的反射特性是指光栅对入射光的反射效果。
通过测量光栅的反射率和反射光的波长分布，可以了解光栅的反射特性。
在进行反射特性测试时，同样需要使用一台高精度的光谱仪。
将光栅与一束入射光垂直放置，并调整入射光的波长。
同时记录反射光的功率，并根据光谱仪的波长分辨率得到反射光的波长分布。
通过分析反射特性曲线，可以计算出光栅的反射率、反射带宽和反射峰值等参数。
此外，还可以测量光栅的反射光的偏振状态，了解光栅对不同偏振光的反射效果。
反射特性测试可以帮助我们了解光栅的反射效率和反射频率范围，为光学系统的设计和优化提供参考。
三、光栅的传输特性测试光栅的传输特性是指光栅对入射光的透射效果。
通过测量光栅的透射率和透射光的波长分布，可以了解光栅的传输特性。
在进行传输特性测试时，同样需要使用一台高精度的光谱仪。
将光栅与一束入射光夹持在适当位置，并调整入射光的波长。
同时记录透射光的功率，并根据光谱仪的波长分辨率得到透射光的波长分布。
通过分析传输特性曲线，可以计算出光栅的透射率、透射带宽和透射峰值等参数。
光栅常数 实验报告
光栅常数实验报告光栅常数实验报告引言：光栅常数是光栅的一个重要参数，它描述了光栅上单位长度内的刻线数目。
在光学实验中，测量光栅常数可以帮助我们了解光的波动性质以及光的干涉现象。
本实验旨在通过测量干涉条纹的间距，来计算光栅常数，并探究光栅常数与光的波长之间的关系。
实验方法：首先，我们需要准备一个光栅和一束单色光源。
将光源照射到光栅上，观察干涉条纹的形成。
然后，使用显微镜观察干涉条纹，并测量相邻两个亮纹或暗纹之间的距离，即干涉条纹的间距。
在实验中，我们可以使用一块标尺或显微镜的刻度来测量间距。
实验结果：在实验中，我们使用了一束红光进行测量，其波长为650纳米。
通过观察干涉条纹，我们测得相邻两个亮纹或暗纹之间的距离为2.5毫米。
根据光栅干涉的原理，我们可以得到以下公式：d*sinθ = mλ其中，d为光栅常数，θ为光栅的入射角，m为干涉条纹的级次，λ为光的波长。
根据实验数据，我们可以计算出光栅常数d的值。
代入已知的波长λ和观察到的干涉条纹级次m，我们可以得到：d = mλ/sinθ在本实验中，我们使用的是一块平行光栅，因此入射角θ等于0。
代入已知的波长和观察到的干涉条纹级次，我们可以得到光栅常数d的值。
讨论：通过实验测量得到的光栅常数可以帮助我们进一步了解光的波动性质。
根据实验结果，我们可以观察到不同级次的干涉条纹，这是因为不同级次对应着不同的光程差。
光栅的刻线越密集，光程差越大，干涉条纹的级次也越高。
此外，我们还可以通过实验结果验证光的波动性质。
根据光栅干涉的原理，干涉条纹的间距与光的波长成反比。
因此，当我们使用不同波长的光源进行实验时，可以观察到干涉条纹的间距发生变化。
这一现象证明了光的波动性质，以及光栅在分光学中的重要应用。
结论：通过本实验，我们成功测量了光栅常数，并探究了光栅常数与光的波长之间的关系。
实验结果表明，光栅常数与光的波长成反比。
这一实验结果验证了光的波动性质，并为光学研究提供了重要的参考数据。
光栅常数的测定实验报告
光栅常数的测定实验报告
实验目的，通过实验测定光栅的常数，掌握光栅的使用方法，加深对光学原理的理解。
实验仪器，光栅、单色光源、平行光管、读数显微镜、光电计。
实验原理：当平行光垂直入射到光栅上时，会产生衍射现象。
通过衍射公式可以得到光栅的常数：
dsinθ = mλ。
其中，d为光栅的常数，θ为衍射角，m为衍射级数，λ为入射光波长。
实验步骤：
1. 将光栅固定在平行光管上，使得入射光垂直照射到光栅上。
2. 调整光栅和单色光源的位置，使得光栅的主衍射级尽可能明亮。
3. 使用读数显微镜测量主衍射级的角度，并记录下来。
4. 用光电计测量入射光的波长，并记录下来。
实验数据：
1. 主衍射级的角度，θ = 30°。
2. 入射光的波长，λ = 600nm。
实验结果：
根据衍射公式，可以计算出光栅的常数：
d = mλ/sinθ = 1600nm/sin30° = 1200nm。
实验结论：
通过本次实验，我们成功测定了光栅的常数为1200nm。
实验结果与理论值基本吻合，表明实验操作和数据测量的准确性较高。
同时，通过本次实验，我们掌握了光栅的使用方法，并加深了对光学原理的理解。
实验总结：
本次实验通过测定光栅的常数，加深了我们对光学原理的理解，提高了实验操作和数据处理的能力。
同时，也让我们更加熟悉了光学实验仪器的使用方法，为以后的实验打下了良好的基础。
在今后的学习和实验中，我们将继续努力，不断提高实验操作的技能，加深对光学原理的理解，为今后的科研工作和实践应用打下坚实的基础。
光栅常数的测定
光栅常数的测定1. 引言本文将探讨光栅常数的测定方法及其应用。
光栅常数是一种重要的光学参数，用于描述光栅的空间周期性特征。
在光学领域，光栅是一种能够分离光的光学元件，广泛应用于光谱仪、衍射仪等领域。
准确测定光栅常数对于研究光栅的性能、优化光学系统等具有重要意义。
1.1 光栅常数的定义光栅常数是指光栅单位长度内所包含的光栅线的总数。
通常用符号”g”表示，单位为线/毫米。
1.2 光栅的工作原理当平行入射的光通过光栅时，根据衍射定律，光线会发生衍射现象，形成亮暗的衍射条纹。
光栅常数决定了衍射条纹的间距，间接影响着衍射角度和衍射效果。
2. 光栅常数的测定方法2.1 光栅常数的直接测量法直接测量法是利用显微镜观察光栅上的刻线数目，并根据测得的线数和长度计算光栅常数。
具体步骤如下：1.使用显微镜观察光栅表面，调整焦距至清晰可见光栅刻线。
2.在显微镜的目镜和物镜上分别安装刻度尺，以便测量光栅刻线的长度。
3.使用刻度尺测量一段光栅刻线的长度，并记录下来。
4.继续观察并测量其他刻线的长度，直至覆盖整个光栅表面。
5.将测得的光栅刻线总长度除以光栅表面的总长度，即可得到光栅常数。
2.2 衍射法测量光栅常数衍射法是利用光栅衍射的特性来测量光栅常数。
常用的衍射法测量光栅常数的方法有：2.2.1 单缝衍射法单缝衍射法通过将单缝与光栅放在同一光路上，测量缝宽与衍射条纹之间的关系，从而计算出光栅常数。
具体步骤如下：1.将单缝和光栅放在同一光路上，调整光源、单缝和光栅的位置，使得衍射条纹清晰可见。
2.通过测量单缝的宽度和衍射条纹的角度，利用衍射定律计算出光栅常数。
2.2.2 双缝干涉法双缝干涉法利用双缝干涉仪的干涉现象来测量光栅常数。
具体步骤如下：1.调整双缝干涉仪的光路，使得干涉条纹清晰可见。
2.调节光栅与双缝干涉仪的相对位置，使光栅的衍射条纹与干涉条纹重合。
3.通过测量双缝的间距和衍射条纹的角度，利用干涉和衍射定律计算光栅常数。
光栅常数测量实验报告
光栅常数测量实验报告
实验报告
光栅常数测量实验报告
一、实验原理
光栅是由一些平行与彼此等距的透光条纹组成的规则光学元件。
在平行光照射下，光栅能够分拆来自单色光源的光线，产生色散
光谱。
根据衍射定律，光经过光栅后，在观察平面上呈现出干涉
条纹。
其中，干涉条纹的间隔与光栅常数d有关。
当光栅常数d
知道时，就可以通过干涉条纹的间隔来推算出光的波长。
二、实验器材
1. 光源
2. 垂直调节平台
3. 微调平台
4. 平反镜
5. 显微镜
6. 半透镜
7. 光栅
8. 移动架
三、实验步骤
1. 将光源放置在光栅的后方。
2. 调整光源的位置，使其绕光栅旋转。
3. 在幕玻璃上放置平反镜，将光线引到光栅透射处。
4. 调整光栅微调平台的高度，找到干涉条纹。
5. 移动光栅，调整干涉条纹的数量。
6. 测量干涉条纹的数量和光栅的长度。
7. 根据实验数据，计算光栅常数。
四、实验数据
1. 光栅长度：20mm
2. 干涉条纹数量：32
3. 选取的谱线：黄光
5. 实验结果
根据实验数据，计算得到光栅常数为0.625 mm。
光栅常数测量实验的结果比较准确，同时也能验证光栅分拆光线的原理。
利用干涉条纹的间隔可以推算光的波长，这对于无法直接测量光波长的情况下很有用。
在实验过程中，要注意光线的充分延伸和调整，以避免人为误差。
同时，记录和分析数据也是保证实验准确性的重要手段。
实验三十三、光栅特性参数的测量
实验三十三、光栅特性参数的测量[实验目的]1、 进一步熟悉分光计的调整和使用2、 用已知汞灯光谱中的绿光波长为546.07nm ，测量衍射光栅的特征参数。
3、 从测定汞灯光谱在可见光范围内的几条波长的过程中，观察和研究光栅的衍射现象4、 测量汞灯光谱中的黄光和紫光的波长。
[实验仪器]分光计、汞灯，衍射光栅、钠灯[实验原理]一、光栅衍射衍射光栅是利用光的衍射原理使光波发生色散的光学元件，它是由大理相互平行、等宽的狭缝组成的，设光栅的总缝数为N ，缝宽为a ，缝隙间不透光部分的宽度为b ，则缝距d=a+b ，叫光栅常数（如图1）。
按夫琅和费衍射理论，当一束平行光垂直入射到光栅的表面时，通过不同的缝，光要发生干涉，但同时每条缝都要发生衍射，且N 条缝N 套衍射条纹通过透镜后完全重合，如图1所示，当衍射角θ满足光栅方程dsin θ=k λ(k=0、±1、±2、…)时，任何两缝所发出的两束光都干涉相长，形成细而亮的主极大明条纹。
二、光栅光谱单色光经过光栅衍射后，形成各级主极大的细亮线称为这种单色光的衍射谱线，如果用复色光照射，由光栅方程可知不同波长的同一级谱线（零级除外）的角位置是不相同的，交按波长由短到长的次序由中央向外侧依次排列，每一干涉级次都有这样的一级谱线，在较高级次，各级谱线可能相互重叠，光栅衍射击产生的这种按波线排列的谱线称为光栅光谱，评定光栅好坏的标志是角色散率和光栅的分辨本领。
1、 角色散率ψ为角色散率的定义为：λθψ∆∆=，其中θ∆为两谱线衍射角之差，由dsin θ=k λ和对前一式两边取微分得：θλθλθψcos d kd d ==∆∆=。
2、 分辨本领根据瑞利判断，光栅能分辨出相邻两条谱线的能力是有限的，波长相差为λ∆的两条相邻谱线，若其中的一条谱线的最亮处刚好落在另一谱线的最暗处，则称这两条谱线能被分辨，设这两条谱线的平均波长为λ，则此时光栅的分辨本领为：λλ∆R。
光栅特性及测定光波波长实验报告
实验名称：光栅特性及测定光波波长目的要求1. 了解光栅的主要特性2. 用光栅测光波波长3. 调节和使用分光计仪器用具1. JJY型分光计2. 透射光栅3. 平面镜4. 汞灯5. 钠光灯6. 可调狭缝7. 读数显微镜实验原理实验所用的是平面透射光栅，它相当于一组数目极多、排列紧密均匀的平行狭缝。
根据夫琅禾费衍射理论，当一束平行光垂直的投射到光栅平面上时，光通过每条狭缝都发生衍射，有狭缝射光又彼此发生干涉。
凡衍射角符合光栅方程：φkλsin（k=0，±1，±2，…）d=在该衍射角方向上的光将会加强，其他方向几乎完全抵消。
式中φ是衍射角，λ是光波波长，k 使光谱的级数，d 是缝距，称为光栅常数，它的倒数1／d 叫做光栅的空间频率。
当入射平行光不与光栅表面垂直时，光栅方程应写为：λφk i d =−)sin (sin （k =0，±1，±2，…）若用会聚透镜把这些衍射后的平行光会聚起来，则在透镜的后焦面上将会出现一系列的亮点，焦面上的各级亮点在垂直光栅刻线的方向上展开，称为谱线。
在φ＝0的方向上可以观察到中央极强，即零级谱线。
其他 ±1，±2，…级的谱线对称的分布在零级谱线两侧。
若光源中包含几种不同波长的光，对不同波长的光，同一级谱线将有不同衍射角φ，因此在透镜的焦面上出现按波长次序级谱线级次，自第0级开始左右两侧由短波向长波排列的各种颜色的谱线，称为光栅衍射光谱。
用分光计测出各条谱线的衍射角φ，若已知光波波长，即可得到光栅常数d ；若已知光栅常数d ，即可得到待测光波波长λ。
分辨本领R: 定义为两条刚好能被该光栅分辨开的谱线的波长差△λ≡λ2－λ1去除它们的平均波长：λλ∆≡R ， R 越大，表明刚刚那个能被分辨开的波长差△λ越小，光栅分辨细微结构的能力就越高。
由瑞利判据可以知道：kN R =其中N 是光栅有效使用面积内的刻线总数目。
角色散率D: 定义为同一级两条谱线衍射角之差△φ与它们的波长差△λ之比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三十三、光栅特性参数的测量
[实验目的]
1、 进一步熟悉分光计的调整和使用
2、 用已知汞灯光谱中的绿光波长为546.07nm ，测量衍射光栅的特征参数。
3、 从测定汞灯光谱在可见光范围内的几条波长的过程中，观察和研究光栅的衍射现象
4、 测量汞灯光谱中的黄光和紫光的波长。
[实验仪器]
分光计、汞灯，衍射光栅、钠灯
[实验原理]
一、光栅衍射
衍射光栅是利用光的衍射原理使光波发生色散的光学元件，它是由大理相互平行、等宽的狭缝组成的，设光栅的总缝数为N ，缝宽为a ，缝隙间不透光部分的宽度为b ，则缝距d=a+b ，叫光栅常数（如图1）。
按夫琅和费衍射理论，当一束平行光垂直入射到光栅的表面时，通过不同的缝，光要发生干涉，但同时每条缝都要发生衍射，且N 条缝N 套衍射条纹通过透镜后完全重合，如图1所示，当衍射角θ满足光栅方程dsin θ=k λ(k=0、±1、±2、…)时，任何两缝所发出的两束光都干涉相长，形成细而亮的主极大明条纹。
二、光栅光谱
单色光经过光栅衍射后，形成各级主极大的细亮线称为这种单色光的衍射谱线，如果用复色光照射，由光栅方程可知不同波长的同一级谱线（零级除外）的角位置是不相同的，交按波长由短到长的次序由中央向外侧依次排列，每一干涉级次都有这样的一级谱线，在较高级次，各级谱线可能相互重叠，光栅衍射击产生的这种按波线排列的谱线称为光栅光谱，
评定光栅好坏的标志是角色散率和光栅的分辨本领。
1、 角色散率ψ为
角色散率的定义为：λθ
ψ∆∆=
，其中θ∆为两谱线衍射角之差，由dsin θ=k λ和对前一式两边取微分得：θ
λθλθψcos d k
d d =
=∆∆=。
2、 分辨本领
根据瑞利判断，光栅能分辨出相邻两条谱线的能力是有限的，波长相差为λ∆的两条相邻谱线，若其中的一条谱线的最亮处刚好落在另一谱线的最暗处，则称这两条谱线能被分辨，设这两条谱线的平均波长为λ，则此时光栅的分辨本领为：λ
λ
∆R。
光栅分辨本领R 与光谱级数k,以及在入射光束范围内的光栅宽度有关
当入射光不是垂直入射时，光栅方程变为：
λθk i d =±)sin (sin （k=0、±1、±2 …）
“—”号表示衍射光线与入射光线在法线的异侧，“+”号表示衍射光线与入射光线在法线的同侧，如图2。
实际操作时，我们可以测出相同颜色的两条谱线的夹角θ2而得到谱线的衍射角θ。
[实验内容]
1、调整好分光计。
2、 测出所给全息光栅的主要性能参数：光栅常数d 、角色
散率ψ、分辨本领R 。
3、 利用所给光栅（d 一定）测出钠灯双黄线、激光的波长。
4、 将光栅光谱与棱镜光谱作一比较。
[数据记录]
已知绿光波长绿λ=546.07nm
左读数
1a
右读数
'1a
左读数
2a
右读数
'2a
左绿光
右绿光
左黄1光
右黄1光 左黄2光
左黄2光
左紫光
右紫光
可由公式算出每条衍射光的衍射角θ；2
)()(221
21a a a a '-'+-=
θ
[思考题]
1、 试比较棱镜光谱与光栅衍射光谱的各自特点。
2、应用光栅方程时应满足什么条件？。
