实验八 生成树协议报告

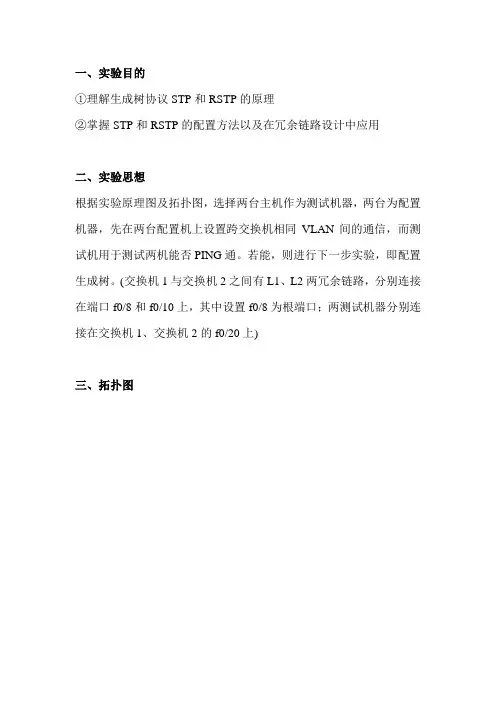

网络工程生成树实验报告
一、实验目的①理解生成树协议STP和RSTP的原理②掌握STP和RSTP的配置方法以及在冗余链路设计中应用二、实验思想根据实验原理图及拓扑图，选择两台主机作为测试机器，两台为配置机器，先在两台配置机上设置跨交换机相同VLAN间的通信，而测试机用于测试两机能否PING通。
若能，则进行下一步实验，即配置生成树。
(交换机1与交换机2之间有L1、L2两冗余链路，分别连接在端口f0/8和f0/10上，其中设置f0/8为根端口；两测试机器分别连接在交换机1、交换机2的f0/20上)三、拓扑图四、实验内容1.实现跨交换机相同VLAN间通信：（1）.在两测试主机上都拔掉配置线（上）或者禁用本地连接1，再分别设置本地连接2的IP地址172.16.12.x、子网掩码255.255.255.0、默认网关172.16.12.xxx（2）.在交换机1和交换机2上进行如下设置：(配置主机拔掉测试线【下】或者禁用本地连接2)配置命令：Switch#show vlan //查看vlan信息Switch#configure terminalSwitch(config)#no vlan ID //删除非默认vlanSwitch(config-vlan)#endSwitch#show vlanSwitch#configure terminalSwitch(config)#vlan 10 //创建vlan10Switch(config-vlan)#endSwitch#show vlanSwitch#configure terminalSwitch(config)#interface f0/8 //指定端口f0/8Switch(config-if)#switchport access vlan 10//把这个接口分配给VLAN10Switch(config-if)#switchport mode trunk //定义该端口为trunk端口Switch(config-if)#endSwitch#configuer terminalSwitch(config)#interface f0/10Switch(config-if)#switchport access vlan 10 Switch(config-if)#switchport mode trunk Switch(config-if)#endSwitch#configure terminalSwitch(config)#interface f0/20Switch(config-if)#switchport access vlan 10 Switch(config-if)#endSwitch#copy running-config startup-config //保存配置（3）.在两测试机上互相PING 对方IP 地址2. 配置生成树（1）.在交换机1上进行如下设置：Switch1#show spanning-treeSwiitch1#show spanning-tree interface fastethernet 0/2Switch1#configure terminalSwitch1(config)#spanning-treeSwitch1(config)#endSwitch1#show spanning-treeSwitch1#show spanning-tree interface fastethernet 0/2Switch1#configure terminalSwitch1(config)#spanning-tree mod stp //指定生成树模式为STP模式Switch1(config)#endSwitch1#show spanning-treeSwitch1#configure terminalSwitch1(config)#spanning-tree priority 4096 //将交换机1的优先级设置为4096，则交换机1为根交换机Switch1#configure terminalSwitch1(config)#interface f0/2Switch1(config)#spanning-tree port- priority 64 //将端口2的优先级设为64，即根端口Switch1(config)#endSwitc1h#show spanning-treeSwitch1#copy running-config startup-config（2）.在交换机2上进行如下设置：Switch2#configure terminalSwitch2(config)#spanning-tree //开启生成树协议Switch2(config)#spanning-tree mode stp //制定生成树模式为STP模式Switch2(config)#endSwitch2#copy running-config startup-configSwitch2#show spanning-treeSwitch2#show spanning-tree interface fastethernet 0/2Switch2#show spanning-tree interface fastethernet 0/11比较两次的显示结果会发现，前面的STP状态是Disable，后面的STP状态是Enable且STP版本是STP，即说明开启了生成树协议。
8 快速生成树配置[10页]
![8 快速生成树配置[10页]](https://img.taocdn.com/s3/m/7861b30faef8941ea66e0558.png)
8快速生成树配置【实验名称】快速生成树协议RSTP的配置。
【实验目的】理解快速生成树协议RSTP的配置及原理。
【背景描述】某学校为了开展计算机教学和网络办公，建立了一个计算机教室和一个校办公区，这两处的计算机网络通过两台交换机互连组成内部校园网，为了提高网络的可靠性，网络管理员用2条链路将交换机互连，现要在交换机上做适当配置，使网络避免环路。
本实验以两台交换机为例，两台交换机分别命名为SwitchA、SwitchB。
PC1与PC2在同一个网段，假设IP地址分别为192.168.0.137，192.168.0.136，网络掩码为255.255.255.0。
【实现功能】使网络在有冗余链路的情况下避免环路的产生，避免广播风暴等。
【实验设备】交换机（两台）、主机（两台）、直连线（4条）12【实验拓扑】图8按照拓扑图连接网络时注意，两台交换机都配置快速生成树协议后，再将两台交换机连接起来。
如果先连线再配置会造成广播风暴，影响交换机的正常工作。
【实验步骤】步骤1.交换机A 的基本配置。
Switch#configure terminalSwitch(config)#hostname switchA switchA(config)#vlan 10switchA(config-vlan)#name slaes switchA(config-vlan)#exitswitchA(config)#interface fastethernet0/3switchA(config-if)#switchport access vlan 10switchA(config-if)#exitswitchA(config)#interface range fastethernet 0/1-2switchA(config-if-range)#switchport mode trunk步骤2.交换机B 上的基本配置。
Switch#configure terminalSwitch(config)#hostname switchB switchB(config)#vlan 10switchB(config-vlan)#name slaesswitchB(config-vlan)#exitswitchB(config)#interface fastethernet0/3switchB(config-if)#switchport access vlan10switchB(config-if)#exitswitchB(config)#interface range fastethernet0/1-2switchB(config-if-range)#switchport mode trunk步骤3.配置快速生成树协议。

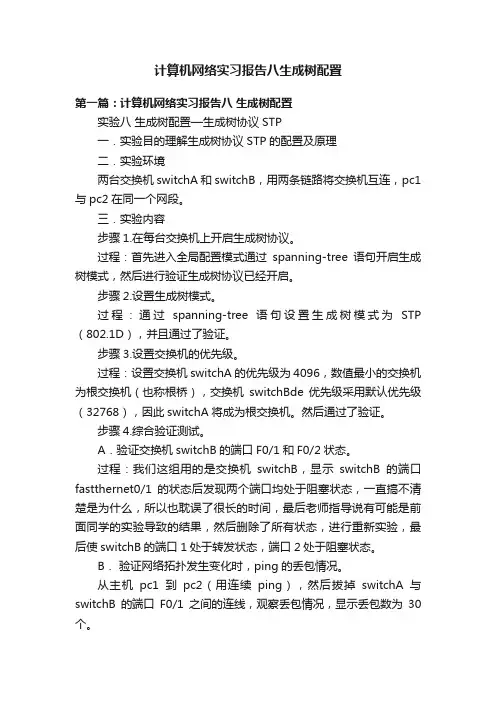

计算机网络实习报告八生成树配置
计算机网络实习报告八生成树配置第一篇：计算机网络实习报告八生成树配置实验八生成树配置—生成树协议STP一．实验目的理解生成树协议STP的配置及原理二．实验环境两台交换机switchA和switchB，用两条链路将交换机互连，pc1与pc2在同一个网段。
三．实验内容步骤1.在每台交换机上开启生成树协议。
过程：首先进入全局配置模式通过spanning-tree语句开启生成树模式，然后进行验证生成树协议已经开启。
步骤2.设置生成树模式。
过程：通过spanning-tree语句设置生成树模式为STP （802.1D），并且通过了验证。
步骤3.设置交换机的优先级。
过程：设置交换机switchA的优先级为4096，数值最小的交换机为根交换机（也称根桥），交换机switchBde 优先级采用默认优先级（32768），因此switchA将成为根交换机。
然后通过了验证。
步骤4.综合验证测试。
A．验证交换机switchB的端口F0/1和F0/2状态。
过程：我们这组用的是交换机switchB，显示switchB的端口fastthernet0/1的状态后发现两个端口均处于阻塞状态，一直搞不清楚是为什么，所以也耽误了很长的时间，最后老师指导说有可能是前面同学的实验导致的结果，然后删除了所有状态，进行重新实验，最后使switchB的端口1处于转发状态，端口2处于阻塞状态。
B．验证网络拓扑发生变化时，ping的丢包情况。
从主机pc1到pc2（用连续ping），然后拔掉switchA与switchB的端口F0/1之间的连线，观察丢包情况，显示丢包数为30个。
C．验证网络拓扑发生变化时，交换机switchB的端口2的状态变化，并观察生成树的收敛时间。
四．实验总结通过本次实验，我理解了相关生成树协议SIP的配置及原理。
实验中主要是端口1 和端口2的状态浪费了很多时间，导致后面的验证总是不正确，最后把以前的设置全部清除后重做才使实验正确，所以以后做实验必须严谨。
生成树_配置_实验报告
一、实验目的1. 理解生成树协议（STP）的基本原理和工作机制；2. 掌握生成树协议的配置方法；3. 通过实验验证生成树协议在网络中的实际应用效果。
二、实验环境1. 实验设备：两台华为S5700交换机、两台PC机；2. 实验软件：华为网络设备仿真软件；3. 实验拓扑：两台交换机通过一条物理链路连接，两台PC机分别连接到两台交换机上。
三、实验原理生成树协议（Spanning Tree Protocol，STP）是一种用于在网络中消除环路并实现冗余链路备份的协议。
当网络中出现环路时，STP会阻塞部分端口，形成一个没有环路的树形结构，确保网络的高可用性和容错能力。
STP通过交换机之间的BPDU（Bridge Protocol Data Unit）报文进行信息交互，选举根网桥，并确定每个交换机的根端口和指定端口。
根端口是连接到根网桥的端口，指定端口是连接到同一VLAN且路径最短的端口。
其余端口被阻塞，不参与数据转发。
四、实验步骤1. 配置交换机名称和密码；2. 配置交换机接口；3. 配置VLAN；4. 配置STP；5. 验证STP配置效果。
五、实验过程1. 配置交换机名称和密码```bashS1>display versionS1>sysname S1S1>display versionS1>enableS1#configure terminalS1(config)#username admin password simple 123456 S1(config)#exit```2. 配置交换机接口```bashS1>display ip interface briefS1#interface GigabitEthernet0/0/1S1(config-if)#ip address 192.168.1.1 24S1(config-if)#exitS1#interface GigabitEthernet0/0/2S1(config-if)#ip address 192.168.1.2 24S1(config-if)#exit```3. 配置VLAN```bashS1>display vlanS1#vlan 10S1(config-vlan)#name VLAN10S1(config-vlan)#exitS1#interface GigabitEthernet0/0/1S1(config-if)#port link-type access S1(config-if)#port default vlan 10 S1(config-if)#exitS1#interface GigabitEthernet0/0/2S1(config-if)#port link-type access S1(config-if)#port default vlan 10 S1(config-if)#exit```4. 配置STP```bashS1>display stpS1#stpmode stpS1>display stpS1#interface GigabitEthernet0/0/1S1(config-if)#port link-type access S1(config-if)#port default vlan 10 S1(config-if)#exitS1#interface GigabitEthernet0/0/2S1(config-if)#port link-type access S1(config-if)#port default vlan 10S1(config-if)#exit```5. 验证STP配置效果```bashS1>display stpS1>display stp interface GigabitEthernet0/0/1S1>display stp interface GigabitEthernet0/0/2S1>ping 192.168.1.2```六、实验结果与分析1. 实验结果通过实验，成功配置了生成树协议，并验证了STP在网络中的实际应用效果。
生成树协议简介及实验
生成树协议简介及实验第一部分：STP/RSTP协议简介一、STP协议1、STP协议简介生成树协议（STP）是一个用于局域网中消除环路的协议，协议运行原理是通过运行该协议的设备之间交互信息而发现网络中的环路，并适当对某些端口进行阻塞以消除环路。
生成树协议是局域网重要协议之一。
网络中出现环路会造成广播风暴导致网络瘫痪或MAC 地址表抖动导致MAC地址表项被破坏。
2、STP基本概念STP引入了根桥（Root Bridge）概念，对于一个STP网络，根桥在全网中只有一个，它是整个网络的逻辑中心，但不一定是物理中心。
根桥会根据网络拓扑的变化而动态变化。
网络收敛后，根桥会按照一定的时间间隔产生并向外发送配置BPDU，其他设备仅对该报文进行处理，传达拓扑变化记录，从而保证拓扑的稳定。
生成树的生成计算有两大基本度量依据：ID和路径开销。
ID又分为：BID（桥ID）和PID（端口ID）。
BID（桥ID）：IEEE 802.1D标准中规定BID是由16位的桥优先级（Bridge Priority）与桥MAC地址构成。
BID桥优先级占据高16位，其余的低48位是MAC地址。
在STP网络中，桥ID最小的设备会被选举为根桥。
PID（端口ID）：PID由两部分构成的，高4位是端口优先级，低12位是端口号。
PID只在某些情况下对选择指定端口有作用。
路径开销：路径开销（Path Cost）是一个端口变量，是STP协议用于选择链路的参考值。
STP协议通过计算路径开销，选择较为“强壮”的链路，阻塞多余的链路，将网络修剪成无环路的树形网络结构。
在一个STP网络中，某端口到根桥累计的路径开销就是所经过的各个桥上的各端口的路径开销累加而成，这个值叫做根路径开销（Root Path Cost）。
从环形网络拓扑结构到树形结构，总体来说有三个要素：根桥、根端口和指定端口。
根桥就是网桥ID最小的桥，通过交互配置BPDU协议报文选出最小的BID。

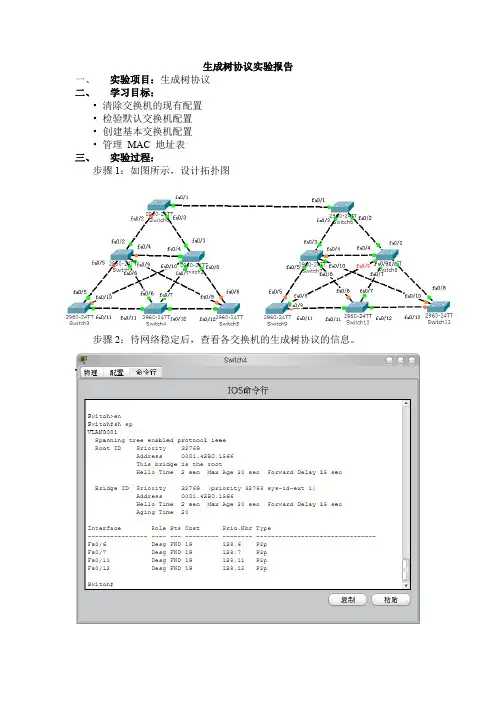

生成树协议实验报告
生成树协议实验报告一、实验项目：生成树协议二、学习目标：•清除交换机的现有配置•检验默认交换机配置•创建基本交换机配置•管理MAC 地址表三、实验过程：步骤1：如图所示，设计拓扑图步骤2：待网络稳定后，查看各交换机的生成树协议的信息。
由图可知Switch4是根交换机。
因为Switch4的Root ID 和Bridge ID一致。
步骤3：确定根端口。
由图可见，Switch1的端口fa0/6、Switch2的端口fa0/7、Switch3的端口fa0/11、Switch5的端口fa0/1分别与Switch4（根交换机）的端口fa0/6、fa0/7、fa0/11、fa0/1相连接，这几个端口是这四台交换机到根交换机所需要经过的交换机数量最少的端口，所以这四个端口是根端口。
步骤4：确认指派端口。
根交换机Switch4与Switch1的端口fa0/6、Switch2的端口fa0/7、Switch3的端口fa0/11、Switch5的端口fa0/1连接的端口fa0/6、fa0/7、fa0/11、fa0/1确认为指派端口。
步骤5：确认非指派端口。
两个非根交换机之间比较Bridge ID，Bridge ID小的交换机的端口作为指派端口，Bridge ID大的作为非指派端口，如Switch1和Switch2，Switch1的端口fa0/4与Switch2的端口fa0/4互连，由上图可知，Switch2的Bridge ID小于Switch1的Bridge ID，所以Switch2的端口fa0/4作为指派端口，Switch1的端口fa0/4作为非指派端口。
步骤6：假设Switch0、Switch6为核心层的交换机，Switch1、Switch2、Switch7、Switch8为分布层的交换机，Switch3、Switch4、Switch5、Switch9、Switch10、Switch11为接入层的交换机，修改交换机的优先级（核心层为1，分布层为4097，接入层为32769）。
计算机网络生成树实验报告
实验八、九生成树配置—生成树协议STP和快速生成树协议RSTP一．实验名称生成树协议STP、快速生成树RSTP二．实验目的理解生成树协议STP和快速生成树协议RSTP三．背景描述某学校为了开展计算机教学和网络办公，建立了一个计算机教室和一个校办公区，这两处的计算机网络通过两台交换机互联组成内部校园网，为了提高网络的可靠性，网络管理员用2条链路将交换机互联，现要在交换机上做适当配置，使网络避免环路。
本实验以2台S3550-24交换机为例，2台交换机分别命名为SwitchA和SwitchB。
PC1和PC2在同一个网段，假设IP地址分别为192.168.0.137，192.168.0.136，网络掩码为255.255.255.0。
四.实验功能使网络在有冗余链路的情况下避免环路的产生，避免广播风暴等。
五.实验步骤1.生成树协议STP步骤1.在每台交换机说那个开启生成树协议。
SwitchA>enable 14Password:SwitchA#configure terminalEnter configuration commands, one per line. End with CNTL/Z.SwitchA(config)#spanning-tree2009-10-16 19:10:41 @5-CONFIG:Configured from outbandSwitchA(config)#end2009-10-16 19:10:43 @5-CONFIG:Configured from outband验证测试：验证生成树协议已经开启SwitchA#show spanning-treeStpVersion : MSTPSysStpStatus : EnabledBaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : Disabled###### MST 0 vlans mapped : AllBridgeAddr : 00d0.f8ff.837cPriority : 32768TimeSinceTopologyChange : 0d:0h:6m:47s TopologyChanges : 0DesignatedRoot : D0F8FF837CRootCost : 0RootPort : 0CistRegionRoot : D0F8FF837CCistPathCost : 0SwitchA#show spanning-tree interface fastethernet 0/1PortAdminPortfast : DisabledPortOperPortfast : DisabledPortAdminLinkType : autoPortOperLinkType : point-to-pointPortBPDUGuard: DisabledPortBPDUFilter: Disabled###### MST 0 vlans mapped : AllPortState : discardingPortPriority : 128PortDesignatedRoot : D0F8FF837CPortDesignatedCost : 0PortDesignatedBridge : D0F8FF837CPortDesignatedPort : 0000PortForwardTransitions : 0PortAdminPathCost : 0PortOperPathCost : 0PortRole : disabledPort步骤2：设置生成树模式SwitchA#configure terminalEnter configuration commands, one per line. End with CNTL/Z. SwitchA(config)#spanning-tree mode stp2009-10-16 19:12:31 @5-CONFIG:Configured from outband SwitchA(config)#end2009-10-16 19:12:33 @5-CONFIG:Configured from outband 验证测试：验证生成树协议模式为802.IDSwitchA#show spanning-treeStpVersion : STPSysStpStatus : EnabledBaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : DisabledBridgeAddr : 00d0.f8ff.837cPriority : 32768TimeSinceTopologyChange : 0d:0h:8m:30s TopologyChanges : 0DesignatedRoot : D0F8FF837CRootCost : 0RootPort : 0SwitchA#configure terminalEnter configuration commands, one per line. End with CNTL/Z. SwitchA(config)#spanning-tree priority 40962009-10-16 19:13:14 @5-CONFIG:Configured from outband SwitchA(config)#end2009-10-16 19:13:17 @5-CONFIG:Configured from outband SwitchA#show spanning-treeStpVersion : STPSysStpStatus : EnabledBaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : DisabledBridgeAddr : 00d0.f8ff.837cPriority : 4096TimeSinceTopologyChange : 0d:0h:9m:13sTopologyChanges : 0DesignatedRoot : D0F8FF837CRootCost : 0RootPort : 0在SwitchB上做完验证后，将两个交换机的接口1和接口2分别连起来，然后再将其网线换到右端，将其另一端接到交换机上，然后进行ping连接，运行cmd，ping 192.168.0.53,可以看到先是连接着的，若把1接口拔掉，就会出现30个丢包信息。
实验 生成树配置
实验【实验名称】 生成树配置生成树配置【实验目的】 掌握 IEEE 802.1d（STP）和 IEEE 802.1w（RSTP）的原理及区别，并掌握相应的配置。
【背景描述】 假设某学校为了开展计算机教学和网络办公，建立了一个计算机教室、一个教学区、一个校办 公区，这三处的计算机网络通过三台交换机互连组成内部校园网，现要在交换机上做适当配置，使 网络避免环路。
【实现功能】 使网络在有冗余链路的情况下避免环路的产生，避免广播风暴等 【实验拓扑】 PC2SwitchBSwitchASwitchCPC1PC3【实验设备】 本实验以三台 S2126G 交换机为例， 三台交换机分别命名为 SwitchA、 SwitchB、 SwitchC。
SwitchA 的第 1 和第 2 个端口分别与 SwitchB 和 SwitchC 相连接， SwitchB 的第 2 个端口与 SwitchC 的第 2 个 端口连接，各交换机下面接一台 PC 机，PC1 与 PC2、PC3 在同一个网段，假设 IP 地址分别为 192.168.0.137，192.168.0.138，192.168.0.136，网络掩码为 255.255.255.0。
【实验步骤】1１．生成树协议－802.1D 配置第一步：在每台交换机上开启生成树协议．例如对 SwitchA 做如下配置： SwitchA#configure terminal ！进入全局配置模式 SwitchA(config)#spanning-tree ！开启生成树协议 SwitchA(config)#end 验证测试：验证生成树协议已经开启 SwitchA#show spanning-tree ！显示交换机生成树的状态 StpVersion : MSTP SysStpStatus : Enabled BaseNumPorts : 24 MaxAge : 20 HelloTime : 2 ForwardDelay : 15 BridgeMaxAge : 20 BridgeHelloTime : 2 BridgeForwardDelay : 15 MaxHops : 20 TxHoldCount : 3 PathCostMethod : Long BPDUGuard : Disabled BPDUFilter : Disabled ###### MST 0 vlans mapped : All BridgeAddr : 00d0.f8ef.9e89 Priority : 32768 TimeSinceTopologyChange : 0d:0h:0m:8s TopologyChanges : 0 DesignatedRoot : 800000D0F8EF9D09 RootCost : 200000 RootPort : Fa0/1 CistRegionRoot : 800000D0F8EF9E89 CistPathCost : 0SwitchA#show spanning-tree interface PortAdminPortfast : Disabled PortOperPortfast : Disabled PortAdminLinkType : auto PortOperLinkType : point-to-point PortBPDUGuard: Disabled PortBPDUFilter: Disabledfastthernet 0/1！显示交换机接口 fastthernet 0/1 的状态2###### MST 0 vlans mapped : All PortState : forwarding ！显示接口 fastthernet 0/1 处于转发（forwarding） 状态 PortPriority : 128 PortDesignatedRoot : 800000D0F8EF9D09 PortDesignatedCost : 0 PortDesignatedBridge : 800000D0F8EF9D09 PortDesignatedPort : 8001 PortForwardTransitions : 1 PortAdminPathCost : 0 PortOperPathCost : 200000 PortRole : rootPort第二步：设置生成树模式 SwitchA(config)#spanning-treemodestp ！设置生成树模式为 802.1D验证测试：验证生成树协模式为 802.1D SwitchA#show spanning-tree StpVersion : STP SysStpStatus : Enabled BaseNumPorts : 24 MaxAge : 20 HelloTime : 2 ForwardDelay : 15 BridgeMaxAge : 20 BridgeHelloTime : 2 BridgeForwardDelay : 15 MaxHops : 20 TxHoldCount : 3 PathCostMethod : Long BPDUGuard : Disabled BPDUFilter : Disabled BridgeAddr : 00d0.f8ef.9e89 Priority : 32768 TimeSinceTopologyChange : 0d:0h:7m:0s TopologyChanges : 0 DesignatedRoot : 800000D0F8EF9D09 RootCost : 200000 RootPort : Fa0/1第三步：设置交换机的优先级3SwitchA(config)#spanning-tree priority 4096 ！设置交换机 SwithA 的优先级为 4096, 数值最小的 交换机为根交换机（也称根桥） ，交换机 SwitchB 与 SwitchC 的优先级采用默认优先级（32768） ，因 此 SwitchA 将成为根交换机。
实训8： 快速生成树配置
实训8 快速生成树配置【实训目的】（1）理解生成树协议工作原理；（2）掌握快速生成树协议RSTP基本配置方法；（3）学会查看当网络出现故障时，交换机端口状态的变化及网络现象；【实训技术原理】生成树协议（spanning-tree），作用是在交换网络中提供冗余备份链路，并且解决交换网络中的环路问题；生成树协议是利用SPA算法，在存在交换环路的网络中生成一个没有环路的树形网络。
运用该算法将交换网络冗余不备份链路逻辑上断开，当主链路出现故障时，能够自动的切换到备份链路，保证数据的正常转发；生成树协议版本：STP、RSTP(快速生成树)、MSTP（多生成树协议）快速生成树在生成树协议的基础上增加了两种端口角色：替换端口和备份端口，分别做为根端口和指定端口的冗余端口。
当根端口或指定端口出现故障时，冗余端口不需要经过50秒的收敛时间，可以直接切换到替换端口或备份端口，从而实现RSTP协议小于1秒的快速收敛。
【实现功能】使网络在有冗余链路的情况下避免环路的产生，避免广播风暴等。
【实训背景描述】学校为了开展计算机教学和网络办公，建立了一个计算机教室和一个校办公区，这两处的计算机网络通过两台交换机互连组成内部校园网，为了提高网络的可靠性，作为网络管理员的你要用2条链路将交换机互连，现要求在交换机上做适当配置，使网络避免环路。
【实训设备】S2126G（2台），PC（2台）、直连线（4条）【实训内容】（1）根据拓扑将主机和交换机进行连接（未形成环路）（2）测试主机之间可以相互ping通（3）配置快速生成树协议（4）测试（形成环路）（5）测试（断开主要链路）【实训拓扑图】【实训步骤】（1）交换机1的基本配置（两台交换机只用一根网络通过F0/24端口相连）Switch# configure terminalSwitch(config)# vlan 10Switch(config-vlan)# name PC1Switch(config-vlan)# endSwitch# configure terminalSwitch(config)# interface fastethernet 0/5Switch(config-if)# switchport access vlan 10Switch(config-if)#exitSwitch(config)# interface range fastethernet 0/23-24Switch(config-if)# switchport mode trunkSwitch(config-if)# end（2）交换机2的配置同上（3）设置主机PC1、PC2的IP地址在同一网段，如192.168.1.2/24、192.168.1.3/24，互ping，为通；（4）配置快速生成树协议（两台交换机同样配置，如下）Switch# configure terminalSwitch(config)#spanning-tree （开启生成树协议）Switch(config)#spanning-tree mode rstp （指定生成树协议类型为RSTP）（5）验证生成树协议配置Switch#show spanning-tree（5）在端口F0/23再连接一根网线，查看端口状态；（6）断开F0/24接口的链路，验证交换机端口状态，并观察状态转换时间。
最新07_生成树实验
1.实验报告如有雷同，雷同各方当次实验成绩均以0 12分计。
32.当次小组成员成绩只计学号、姓名登录在下表中的。
43.在规定时间内未上交实验报告的，不得以其他方式补5交，当次成绩按0分计。
64.实验报告文件以PDF格式提交。
789【实验题目】生成树协议10 【实验目的】理解快速生成树协议的配置及原理。
使网络在有冗余链路的情况下避免11环路的产生，避免广播风暴等。
12 【实验内容】13 (1)完成实验教程实例3-8的实验，回答实验提出的问题及实验思考。
14 （P117）15 (2)抓取生成树协议数据包，分析桥协议数据单元（BPDU ）。
16 (3)在实验设备上查看VLAN 生成树，并学会查看其它相关重要信息。
17院系班 级组长学号学生实验分工陈 刘 3-8、 宗良18【实验要求】19一些重要信息需给出截图。
20注意实验步骤的前后对比！21【实验记录】(如有实验拓扑请自行画出,要求自行画出拓扑图)22(1)实例3-823实验拓扑图如下：2425步骤0：将PC1和PC2配置好IP地址和掩码后按照拓扑图连接实验设备。
2627在PC1上启动Wireshark 软件观察包的数量变化如下：2829此时已经产生了广播风暴。
30两台交换机此时的生成树配置信息如下：313233无生成树配置信息。
34用PC1pingPC2时包增长情况如下：3536可见此时包增长的更快，已经产生广播风暴，但是PC并未发生死锁。
37步骤1：38配置交换机A：3940步骤2：41配置交换机B：4243步骤3:44配置两交换机的快速生成树协议：45再按照拓扑图连接实验设备，此时包增长情况如下：464748此时两PC间可以相互ping通，且无广播风暴。
由此可见生成树协议的作用为49避免网络中存在交换环路的时候产生广播风暴，确保在网络中有环路时自动切断50环路。
51525354555657585960步骤4：验证测试61SwitchA的生成树信息：6263SwitchB的生成树信息：6465SwitchB中RootCost和RootPort值都为0，因此SwitchB为根交换机。
生成树实验报告
实验报告一A一、实验背景如图A：二、实验内容：1、每个交换机配置中继。
2、在A和D上配置以太通道。
3、在交换机A创建VLAN10、20、30。
4、将交换机A配置为服务器模式，其他交换机配置为客户模式。
5、将交换机配置为某个VLAN的根网桥。
6、查看每个交换机的端口在不同VLAN的STP状态。
7、修改每个交换机的在不同VLAN的端口状态。
三、交换机配置如下：(一)各交换机配置命令如下：1、A交换机的配置：Switch>enSwitch#conf tSwitch(conf)#int range f0/1 -4Switch(conf-if-range)#swithport mode trunkSwitch(conf-if-range)#exitSwitch(conf)#int range f0/3 -4Switch(conf-if-range)#channel-group 1 mode onSwitch(conf)#vpt domain zzhSwitch(conf)#vpt mode serverSwitch(conf)#vlan 10Switch(conf)#vlan 20Switch(conf)#vlan 302、B交换机的配置：Switch>enSwitch#conf tSwitch(conf)#int range f0/1 -2Switch(conf-if-range)#swithport mode trunkSwitch(conf)#vpt mode client3、C交换机的配置：同B交换机配置。
4、D交换机的配置：Switch>enSwitch#conf tSwitch(conf)#int range f0/1 -4Switch(conf-if-range)#swithport mode trunkSwitch(conf-if-range)#exit Switch(conf)#int range f0/3 -4Switch(conf-if-range)#channel-group 1 mode onSwitch(conf)#vtp mode client说明；如果D交换机为2900交换机，配置中继时要为每一个端口逐一配置，不支持（range）；再者配置VTP模式要在VALN DATABASE模式下,其配置如下：第一步；先配置中继Switch>enSwitch#conf tSwitch(conf)#int f0/1Switch(conf-if)# swithport mode trunkSwitch(conf)#int f0/2Switch(conf-if)# swithport mode trunkSwitch(conf)#int f0/3Switch(conf-if)# swithport mode trunkSwitch(conf)#int f0/4 mode trunkSwitch(conf-if)# swithport mode trunk第二步：对每个端口进行封装Switch#conf tSwitch(conf)#int f0/1Switch(conf-if)# swithport trunk encapsulation dot1qSwitch#conf tSwitch(conf)#int f0/2Switch(conf-if)# swithport trunk encapsulation dot1qSwitch#conf tSwitch(conf)#int f0/3Switch(conf-if)# swithport trunk encapsulation dot1qSwitch#conf tSwitch(conf)#int f0/4Switch(conf-if)# swithport trunk encapsulation dot1q第三步：配置以太通道Switch(conf)#int f0/3Switch(conf-if)# port group 1Switch(conf)#int f0/4Switch(conf-if)# port group 1第四步配置VTP客户模式Switch>enSwitch#vlan databaseSwitch(vlan)#vtp client（不需要加mode）2900和2950在此模式下都不需要加mode。
《生成树协议》实验报告
《生成树协议》实验报告
《生成树协议》实验报告
实验室：网络实验室年月日系年级、专业、姓名成绩
实
验
名称生成树协议
指导教
师
教师评语实验过程完整合格
教师签名：
2010年月日
实验目了解STP的基本工作原理掌握STP的基本配置方法
实
验
内
容
配置STP
实验步骤1 根据实验组网图连接配置电缆
2 配置STP
配置SWA:[SWA] stp priority 0
[SWA] interface ethernet1/0/1
[SWA-E1/0/1] stp edged-port enable 配置SWB:[SWB] stp priority 0
实 4 STP冗余特性验证
5 端口状态迁移查看
问
题
与
收
获
通过实验掌握了STP配置的命令及其配置方法注：请勿修改文档格式，只需填充内容即可。
Cisco 快速生成树协议RSTP 协议原理及配置
Cisco 快速生成树协议RSTP 协议原理及配置精品管理制度、管理方案、合同、协议、一起学习进步实验8 Cisco 快速生成树协议RSTP 协议原理及配置一、相关知识介绍1、生成树协议的主要功能有两个：一是在利用生成树算法、在以太网络中，创建一个以某台交换机的某个端口为根的生成树，避免环路。
二是在以太网络拓扑发生变化时，通过生成树协议达到收敛保护的目的。
2、根网桥的选择流程：（1）第一次启动交换机时，自己假定是根网桥，发出BPDU报文宣告。
（2）每个交换机分析报文，根据网桥ID选择根网桥，网桥ID小的将成为根网桥（先比较网桥优先级，如果相等，再比较MAC地址）。
（3）经过一段时间，生成树收敛，所有交换机都同意某网桥是根网桥。
（4）若有网桥ID值更小的交换机加入，它首先通告自己为根网桥。
其它交换机比较后，将它当作新的根网桥而记录下来。
3、RSTP 协议原理STP并不是已经淘汰不用，实际上不少厂家目前还仅支持STP。
STP的最大缺点就是他的收敛时间太长，对于现在网络要求靠可靠性来说，这是不允许的，快速生成树的目的就是加快以太网环路故障收敛的速度。
（1）RSTP 5种端口类型STP定义了4种不同的端口状态，监听（Listening），学习（Learning），阻断（Blocking）和转发（Forwarding），其端口状态表现为在网络拓扑中端口状态混合（阻断或转发），在拓扑中的角色（根端口、指定端口等等）。
在操作上看，阻断状态和监听状态没有区别，都是丢弃数据帧而且不学习MAC地址，在转发状态下，无法知道该端口是根端口还是指定端口。
RSTP有五种端口类型。
根端口和指定端口这两个角色在RSTP中被保留，阻断端口分成备份和替换端口角色。
生成树算法（STA）使用BPDU来决定端口的角色，端口类型也是通过比较端口中保存的BPDUB来确定哪个比其他的更优先。
1）根端口：非根桥收到最优的BPDU配置信息的端口为根端口，即到根桥开销最小的端口，这点和STP一样。
实验报告8_交换机生成树_姓名
SwitchA(config)#interface range fastEthernet 0/1-2
SwitchA(config-if-range)#switchport mode trunk
SwitchA(config-if-range)#^Z
查看配置：SwitchA#show vlan id 10贴图
步骤2交换机B的基本配置
Switch>en
Switch#configure terminal
Switch(config)#hostname SwitchB
SwitchB(config)#vlan 10
SwitchB(config-vlan)#name slaes
SwitchB(config-vlan)#exit
(1)发送最低根路径成本的BPDU的接口
(2)所在网桥ID最小
(3)端口ID最小
【注意事项】
1、锐捷交换机缺省是关闭spanning-tree的，如果网络在物理上存在环路，则必须手工开启spanning-tree。
2、锐捷全系列的交换机默认为MSTP协议，在配置时注意生成树协议的版本。
3、丢包多少取决于所采用的生成树协议的不同而有所差异。
SwitchB#show spanning-tree贴图
注意：Priority :——！查看交换机的优先级
RootCost :——！交换机到达根交换机的开销，0代表交换机为根
RootPort :——！查看交换机上的根端口，0代表交换机为根
回答问题：通过分析上图，哪一个是根交换机？那么另一台交换机的根端口是哪一个？
根路径成本的计算是，接口收到BPDU中所包含的成本与接口的成本的累加。
STP(生成树协议)配置实验
STP(生成树协议)配置实验实验步骤按照顺序来1.SWA配置SWA#conf tSWA(config)#int rang f0/1 - 2SWA(config-if-range)#switchport mode trunk SWA(config-if-range)#channel-group 1 mode on SWA(config-if-range)#exitSWA(config)#int range f0/14 - 15SWA(config-if-range)#switchport mode trunk SWA(config-if-range)#endSWA#vlan databaseSWA(vlan)#vlan 2SWA(vlan)#vlan 3SWA(vlan)#vlan 4SWA(vlan)#vtp serverSWA(vlan)#vtp domain sySWA(vlan)#vtp password ciscoSWA(vlan)#vtp pruningSWA(vlan)#exit2.SWB配置SWB#conf tSWB(config)#int range f0/1 - 2SWB(config-if-range)#switchport mode trunkSWB(config-if-range)#channel-group 1 mode on SWB(config-if-range)#exitSWB(config)#int range f0/14 - 15SWB(config-if-range)#switchport mode trunkSWB(config-if-range)#endSWB#vlan databaseSWB(vlan)#vtp serverSWB(vlan)#vtp domain sySWB(vlan)#vtp password ciscoSWB(vlan)#exit3.SWC配置SWC#conf tSWC(config)#int range f0/14 - 15SWC(config-if-range)#switchport mode trunkSWC(config-if-range)#endSWC#vlan databaseSWC(vlan)#vtp clientSWC(vlan)#vtp domain sySWC(vlan)#vtp password ciscoSWC(vlan)#exitSWC#show spanning-treePort 15 (FastEthernet0/14) of VLAN1 is forwarding Port 16 (FastEthernet0/15) of VLAN1 is blocking Port 15 (FastEthernet0/14) of VLAN2 is forwarding Port 16 (FastEthernet0/15) of VLAN2 is blocking Port 15 (FastEthernet0/14) of VLAN3 is blocking Port 16 (FastEthernet0/15) of VLAN3 is forwarding Port 15 (FastEthernet0/14) of VLAN4 is blocking Port 16 (FastEthernet0/15) of VLAN4 is forwarding 4.SWD配置SWD#conf tSWD(config)#int range f0/14 - 15SWD(config-if-range)#switchport mode trunkSWD(config-if-range)#endSWD#vlan databaseSWD(vlan)#vtp clientSWD(vlan)#vtp domain sySWD(vlan)#vtp password ciscoSWD(vlan)#exitSWD#show vtp statusVTP Version : 2Configuration Revision : 2Maximum VLANs supported locally : 256Number of existing VLANs : 9VTP Operating Mode : ClientVTP Domain Name : syVTP Pruning Mode : EnabledVTP V2 Mode : DisabledVTP Traps Generation : DisabledMD5 digest : 0xF8 0xB6 0x3B 0x3A 0xF4 0xBF 0xD9 0x1E Configuration last modified by 0.0.0.0 at 3-1-02 00:20:36SWD#show vlan-sw briefVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/0, Fa0/1, Fa0/2, Fa0/3Fa0/4, Fa0/5, Fa0/6, Fa0/7Fa0/8, Fa0/9, Fa0/10, Fa0/11Fa0/12, Fa0/132 VLAN0002 active3 VLAN0003 active4 VLAN0004 active1002 fddi-default active1003 token-ring-default active 1004 fddinet-default active 1005 trnet-default active SWD#conf tSWD(config)#int f0/2SWD(config-if)#switchport access vlan 2SWD(config-if)#endSWD#conf tSWD(config)#spanning-tree uplinkfastSWD(config)#int range f0/1 - 13SWD(config-if-range)#spanning-tree portfastSWD(config-if-range)#endSWD#show spanning-tree summaryUplinkFast is enabledSWD#show spanning-tree interface f0/2The port is in the portfast modeSWD#show spanning-treePort 15 (FastEthernet0/14) of VLAN1 is blocking Port 16 (FastEthernet0/15) of VLAN1 is forwarding Port 15 (FastEthernet0/14) of VLAN2 is blocking Port 16 (FastEthernet0/15) of VLAN2 is forwarding Port 15 (FastEthernet0/14) of VLAN3 is forwarding Port 16 (FastEthernet0/15) of VLAN3 is blocking Port 15 (FastEthernet0/14) of VLAN4 is forwarding Port 16 (FastEthernet0/15) of VLAN4 is blocking 5.SWC配置SWC#conf tSWC(config)#int f0/2SWC(config-if)#switchport access vlan 2SWC(config-if)#endSWC#conf tSWC(config)#spanning-tree uplinkfastSWC(config)#int range f0/1 - 13SWC(config-if-range)#spanning-tree portfastSWC#show spanning-tree summaryUplinkFast is enabledSWC#show spanning-tree interface fastEthernet 0/2The port is in the portfast mode6.SWB配置SWB#conf tSWB(config)#spanning-tree vlan 3 root primarySWB(config)#spanning-tree vlan 4 root primarySWB(config)#endSWB#show spanning-tree summaryRoot bridge for: VLAN3, VLAN4.7.SWA配置SWA#conf tSWA(config)#spanning-tree vlan 2 root primarySWA(config)#spanning-tree vlan 1 root primarySWA(config)#endSWA#show spanning-tree summaryRoot bridge for: VLAN1, VLAN2.8.客户机配置HostA(VLAN2):IP:192.168.1.2/24HostB(VLAN2):ip:192.168.1.3/249.测试:HostA#ping 192.168.1.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.1.3, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 68/127/144 msSWA(config)#int rang f0/1 - 2:将fasternet0/1和0/2 口捆绑SWC(config)#spanning-tree uplinkfast : 配置上行速端口SWA(config-if-range)#channel-group 1 mode on : 配置以太通道模式。
交换机实验08-STP
实验九生成树协议【背景知识】STP（Spanning Tree Protocol）是生成树协议的英文缩写。
该协议可应用于环路网络，通过一定的算法实现路径冗余，同时将环路网络修剪成无环路的树型网络，从而避免报文在环路网络中的增生和无限循环。
STP的基本原理是，通过在交换机之间传递一种特殊的协议报文（在IEEE 802.1D中这种协议报文被称为“配置消息”）来确定网络的拓扑结构。
配置消息中包含了足够的信息来保证交换机完成生成树计算。
一、生成树协议（STP）1.1 技术原理：STP的基本思想就是生成“一棵树”，树的根是一个称为根桥的交换机，根据设置不同，不同的交换机会被选为根桥，但任意时刻只能有一个根桥。
由根桥开始，逐级形成一棵树，根桥定时发送配置报文，非根桥接收配置报文并转发，如果某台交换机能够从两个以上的端口接收到配置报文，则说明从该交换机到根有不止一条路径，便构成了循环回路，此时交换机根据端口的配置选出一个端口并把其他的端口阻塞，消除循环。
当某个端口长时间不能接收到配置报文的时候，交换机认为端口的配置超时，网络拓扑可能已经改变，此时重新计算网络拓扑，重新生成一棵树。
1.2 功能介绍：生成树协议最主要的应用是为了避免局域网中的网络环回，解决成环以太网网络的“广播风暴”问题，从某种意义上说是一种网络保护技术，可以消除由于失误或者意外带来的循环连接。
STP是一个二层管理协议。
在一个扩展的局域网中参与STP的所有交换机之间通过交换桥协议数据单元BPDU（Bridge Protocol Data Unit）来实现；为稳定的生成树拓扑结构选择一个根桥；为每个交换网段选择一台指定交换机；将冗余路径上的交换机置为Blocking，来消除网络中的环路。
IEEE 802.1d是最早关于STP的标准，它提供了网络的动态冗余切换机制。
STP使您能在网络设计中部署备份线路，并且保证：●在主线路正常工作时，备份线路是关闭的。
实验八 生成树协议报告
实验八生成树配置——生成树协议一、实验名称生成树协议STP二、实验目的理解生成树协议STP的配置及原理。
三、实验步骤1、在每台交换机上开启生成树协议．例如对SwitchA做如下配置：SwitchA#configure terminal //进入全局配置模式SwitchA(config)#spanning-tree //开启生成树协议SwitchA(config)#end验证测试：验证生成树协议已经开启SwitchA#show spanning-tree //显示交换机生成树的状态SwitchA#show spanning-tree interface fastthernet 0/1//显示交换机接口fastthernet 0/1的状态2、设置生成树模式SwitchA(config)#spanning-tree mode stp //设置生成树模式为STP (802.1D) 验证测试：验证生成树协模式为802.1DSwitchA#show spanning-tree3、设置交换机的优先级SwitchA(config)#spanning-tree priority 4096//设置交换机SwitchA的优先级为4096验证测试：验证交换机SwitchA的优先级SwitchA#show spanning-tree4、综合验证测试1、验证交换机SwitchB的端口F0/1和F0/1的状态SwitchB#show spanning-tree interface fastEthernet 0/1 //显示SwitchB的端口fastthernet 0/1的状态SwitchB#show spanning-tree interface fastEthernet 0/2//显示SwitchB的端口fastthernet 0/2的状态2. 验证网络拓扑发生变化时，ping的丢包情况, 显示丢包数为30个。
实验二：快速生成树协议RSTP设置生成树模式SwitchA(config)#spanning-tree rstp ！设置生成树模式为802.1W验证测试：验证生成树协模式为802.1W设置交换机的优先级SwitchA(config)#spanning-tree priority 8192 ！设置交换机SwithA的优先级为8192 验证测试：验证交换机SwithA的优先级以下为从PC1 ping PC2的结果（注：PC1的IP地址为192.168.0.137，PC2的IP地址为192.168.0.136）C:\>ping 192.168.0.136 –t ！从主机PC1 ping PC2（用连续ping），然后拔掉SwitchA 与SwitchB的端口F0/1之间的连线，观察丢包情况。
生成树协议实验报告演示文稿
生成树协议实验报告演示文稿一、引言生成树协议是计算机网络中用于解决广播风暴问题的一种重要协议。
通过构建一棵生成树，有效地控制广播消息的传输范围，提高网络性能和效率。
本文将介绍生成树协议的原理、实验目的、实验方法和实验结果，并对实验进行总结和展望。
二、生成树协议原理生成树协议是通过选举一个根节点，并由根节点向外扩展生成树的方式来限制广播消息的传播范围。
其中，有两种常用的生成树协议，即STP（Spanning Tree Protocol）和RSTP（Rapid Spanning Tree Protocol）。
STP协议通过选举根节点，然后每个节点依次按照一定规则选择自己的父节点，最终形成一棵生成树。
RSTP协议在STP基础上做了优化，加快了生成树的计算速度和收敛速度。
生成树协议的核心思想是，通过禁用某些链路，将网络构建成一个无环的拓扑结构，从而避免广播消息在网络中无限传播，造成网络拥塞。
三、实验目的本实验旨在通过搭建局域网实验环境，模拟生成树协议的运行过程，深入理解生成树协议的原理和工作机制，并验证生成树协议对于网络性能的优化效果。
四、实验方法1. 搭建实验环境：选取适当的网络拓扑结构，配置所需设备和软件环境。
2. 研究生成树协议：详细了解STP和RSTP协议的工作原理和消息交换过程，分析其优缺点。
3. 实验操作：在实验环境中运行生成树协议，观察生成树的构建过程和拓扑结构变化。
4. 测试性能：通过发送广播消息，记录网络拓扑变化和节点之间的通信情况，测试生成树协议对于网络性能的改善效果。
5. 结果分析：根据实验数据和观察结果，分析生成树协议的性能表现和优化效果。
五、实验结果经过实验测试和数据统计，我们得到以下实验结果：1. 生成树协议能够有效地限制广播消息的传播范围，避免广播风暴问题的发生。
2. STP协议的收敛速度较慢，当网络拓扑结构变化频繁时，可能导致网络性能下降。
3. RSTP协议通过优化生成树的计算和收敛过程，提高了网络的响应速度和性能稳定性。
生成树协议学习总结
1，交换机的好处，和交换机所带来的问题，就是产生环路。
交换机能够扩大网络直径，能让更多的网络直径参与到网络通信中来，但是交换机同时也带来了一个问题，就是会产生环路。
2，环路是如何产生的？交换机基本工作原理是，通过学习维护一个mac和端口对应的表格，交换机只对报文进行透传，不会像路由器那样，对报文添加标记，根据局域网的工作原理，这样就必然会导致环路的产生。
如下图例子：如上图，我们假定终端A是第一次发消息，发出一个消息1发给B，根据局域网的工作原理，该消息会被交换机S1 S2 S3收到，S1透传出消息1，发给终端B，同时也会给该消息发给S2 S3，依次类推，在网络中形成的环路的信息会急剧的增加，迅速将网络堵死。
3，生成树协议概念的产生，生成树是如何避免环路的？802标准委员会，为了解决这个问题，提出了STP协议生成树的概念。
生成树就是通过将一个物理上有环存在的网络中，通过逻辑上阻塞某些端口，将网络中存在的环拆解开，使整个网络在逻辑上是一种树状结构，并保证其数据传输的效率。
对上图的说明：图中的每个矩形代表一个网桥，深颜色矩形为跟桥，也就是一棵树的根。
深色端口为阻塞端口，也就是被生成树协议，根据一定的算法，所阻塞掉的端口。
这样我们可以从这科树的根出发，走实线的路径，那么我们可以清晰的看到是一棵树的形状，这棵树没有环路。
4，介绍STP。
bpdu包结构。
其中各个字段的含义。
生成树的基本原理，1，选择跟桥，在参与本局域网通信的所有网桥中，选择一个网桥作为根网桥，也就是树的根。
2，选择根端口，根端口就是某一网桥通过该端口到达根网桥，路径开销最小。
3，选择指定端口，端口优先级向量劣于根优先级向量的端口。
生成树实现这一机制是通过相互发送BPDU消息来实现的，BPDU中携带一些生成树计算所需要的必要信息。
如下BPDU格式：其中所包含的Root Identifier , Root Path Cost, Bridge Identifier, Port Identifier, 为生成树参与计算的重要元素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验八生成树配置——生成树协议
一、实验名称
生成树协议STP
二、实验目的
理解生成树协议STP的配置及原理。
三、实验步骤
1、在每台交换机上开启生成树协议．例如对SwitchA做如下配置：
SwitchA#configure terminal //进入全局配置模式
SwitchA(config)#spanning-tree //开启生成树协议
SwitchA(config)#end
验证测试：验证生成树协议已经开启
SwitchA#show spanning-tree //显示交换机生成树的状态
SwitchA#show spanning-tree interface fastthernet 0/1
//显示交换机接口fastthernet 0/1的状态
2、设置生成树模式
SwitchA(config)#spanning-tree mode stp //设置生成树模式为STP (802.1D) 验证测试：验证生成树协模式为802.1D
SwitchA#show spanning-tree
3、设置交换机的优先级
SwitchA(config)#spanning-tree priority 4096
//设置交换机SwitchA的优先级为4096
验证测试：验证交换机SwitchA的优先级
SwitchA#show spanning-tree
4、综合验证测试
1、验证交换机SwitchB的端口F0/1和F0/1的状态
SwitchB#show spanning-tree interface fastEthernet 0/1 //显示SwitchB的端口fastthernet 0/1的状态
SwitchB#show spanning-tree interface fastEthernet 0/2
//显示SwitchB的端口fastthernet 0/2的状态
2. 验证网络拓扑发生变化时，ping的丢包情况, 显示丢包数为30个。
实验二：快速生成树协议RSTP
设置生成树模式
SwitchA(config)#spanning-tree rstp ！设置生成树模式为802.1W
验证测试：验证生成树协模式为802.1W
设置交换机的优先级
SwitchA(config)#spanning-tree priority 8192 ！设置交换机SwithA的优先级为8192 验证测试：验证交换机SwithA的优先级
以下为从PC1 ping PC2的结果（注：PC1的IP地址为192.168.0.137，PC2的IP地址为192.168.0.136）
C:\>ping 192.168.0.136 –t ！从主机PC1 ping PC2（用连续ping），然后拔掉SwitchA 与SwitchB的端口F0/1之间的连线，观察丢包情况。
显示结果如下：
以上结果显示丢包数为1个。
四、实验总结：
1．要注意查看端口状态时，PortState显示的结果在通的情况下是forwarding，表示处于转发的状态，否则在ping的时候ping不通。
2. 在拔掉一号端口线时，若未出现丢失包的情况，则要注意两台PC机的相应号线要连接
在相应的交换机上。
3. 在验证交换机SwitchB的端口状态时，要注意已经设定好的优先级4096，如果没有显
示，则说明配置未成功。
4. 在show spanning-tree时，有时候状态显示distabled，是不影响的。
