超音速分离器讲解
超音速低温旋流分离器拉瓦尔喷管流场数值分析
超音速低温旋流分离器拉瓦尔喷管流场数值分析康勇【摘要】Aim By analyzing the flow field of the Laval-nozzle, a core component of the supersonic low-temperature swirling gas-water separator, for improving the efficiency of gas-water separation, its theoretic research foundation is established. Methods Based on the principle of flow field numerical analysis and with aid of softer ware CFD, a number of physical factors influencing the fluid movement have been found. Results It is significant to influence the flow field by changing relative sizes of its each segment, including the determination of the critical section , simplification of the model of the gas flow and energy loss. Conclusion The conclusion is that the key to realize the low-temperature flow field of gas-water separation is the flow speed through the throat of the Laval-nozzle of gas-water separator must be twice as a Mach number or more.%目的通过对超音速低温旋流分离器的核心部件-拉瓦尔喷管内部流场的数值分析,达到奠定提高气液分离器工作效率的理论研究基础的目的.方法通过对流场的理论数值分析,并借助于CFD软件,找到了喷管流场内各物理参数的变化规律.结果发现拉瓦尔喷管各段尺寸的相对数值大小对流场的变化影响很大,包括临界截面的确定、简化气体的流动模型及能量损耗.结论由此得到,当拉瓦尔喷管的喉部气体流速度达到或超过音速时,即气液分离段的速度达到两个或两个以上马赫数是形成低温气液分离流场的关键.【期刊名称】《西北大学学报（自然科学版）》【年(卷),期】2011(041)004【总页数】5页(P593-597)【关键词】拉瓦尔喷管;超音速;低温;旋流分离器【作者】康勇【作者单位】西安石油大学机械工程学院,陕西西安710065【正文语种】中文【中图分类】TE868由此得到，当拉瓦尔喷管的喉部气体流速度达到或超过音速时，即气液分离段的速度达到两个或两个以上马赫数是形成低温气液分离流场的关键。
超音速分离技术
2
一、研究进展
• 从1997年起，荷兰壳牌石油公司开展了天
然气超音速脱水技术的研究，包括基础理 论研究、数值模拟、实验室研究和现场试 验研究。 • 基础理论研究和数值模拟研究主要在荷兰 的埃因霍恩科技大学等几所大学、Stork Product Engineering公司和Shell的研究机 构中进行，发展了一些描述分离器内部复 杂流动的分析和数值模拟工具。
5
一、研究进展
加拿大卡尔加里超音速分离装置
6
二、工艺原理及系统构成
天然气超音速分离器原理图
7
二、工艺原理及系统构成
天然气超音速分离系统构成图
8
二、工艺原理及系统构成
超音速喷管进出口压温度与液烃收率关系图
10
三、关键部件
超音速分离器剖面图
11
四、技术特点
• 效率高，能耗低，不会形成水合物；
• 无活动部件、系属静设备，因此运转更加
• • • • •
安全可靠； 工艺过程和设备简单，投资省； 本身无消耗，因此运行成本低； 检修工作量小，因此维修费用低； 无废水、废液排出，因此对环境无影响； 体积小，所以占地和占有的空间小。
12
五、应用前景
• 以超音速分离技术为基础，结合现有的设备，如
热交换机、气液分离器、冷却机、蒸馏和精馏塔 等，创造出了高效的LTS（低温分离）系统。目 前，超音速分离技术具有解决天然气工业下列问 题的能力：
天然气脱水，解决天然气输送的水露点控制问题 分离油田气中天然气液烃（NGL）组分，解决天然气 输送的烃露点控制问题。
4
一、研究进展
• 俄罗斯在1996年开始对超音速分离技术进行了研
究。对超音速气流中液滴的形成过程进行了全面 的分析，测定了液滴沿喷管径向和轴向的分布， 并开发了一种用光学方法测定液滴的技术，建立 了超音速喷管的天然气旋流的计算程序，反映了 天然气的固有属性和过度阶段的状态。 • 在俄罗斯建立了天然气日处理量为30×104m3 （2.5kg/s）的工业性实验装置，还在国外建立了 天然气日处理量为110×104m3（9kg/s）的更大的 工业性实验装置，对超音速分离装置的各项技术 性能进行验证 。
超音速分离器
AC f qm 常数 v
其中：A为截面面积，Cf为流速，v为比体积。 微分形式： d A
dCf dv 0 A Cf v
西南石油大学机电工程学院
16
第三章：拉伐尔喷管原理介绍
联立上述若干个方程得到公式： 方程的意义： C f2 dCf 喷管截面与气流速度之间的变化规律取决于马赫数 Ma。 dA 1 当Ma>1时，若dCf>0 dA>0,即超声速气流若要加速，其截面 ，则 C A kpv f 沿流动方向应逐渐扩大。 当 Ma=1时，气流速度等于声速。 对于理想气体声速方程为： 当Ma<1时，若 dCf>0 ，则dA<0,即亚声速气流若要加速，其截面 P 2 P 沿流动方向应逐渐收缩。 C v kpv
s v s
最终得到方程：
dCf C f2 dCf dA 2 2 1 Ma 1 A Cf C Cf
西南石油大学机电工程学院
17
基于实钻数据反演的牙轮钻头钻进仿真模型
18
超音速脱水
系统简单、体积小、无 运动部件,运行可靠、 无化学处理, 允许在苛 刻的环境中使用、操作 方便、运行费用低
分子筛脱水
适合于深度脱水 对于大装置, 设 备投资和操作费 用都比较高 再生过程能耗大
西南石油大学机电工程学院
Click to add Title
三甘醇脱水
系统比较复杂 三甘醇溶液再生 过程的能耗大 三甘醇溶液需要 补充和净化
西南石油大学机电工程学院
3
第一章：概述
天 然 气 脱 水 的 方 法
低温冷凝脱水
J-T 阀和透平膨胀机脱水
超音速分离器在单井天然气脱水脱烃中的应用
离后 ，液烃引入混烃储罐 ，水排放至污水罐。根据此
单 井撬 装 装 置 工 艺设 计 ，表 １ 为处理量 １ ５ ｘ １ ０ ４ ｍ ／ｄ 的 物 料 平 衡 表 ， 对 比 现 场 天 然 气 处 理 量 接 近
超音速分离器在 单井 天然气脱水脱烃 中的应 用
杨 波 张淑琴 郑 锐
乌鲁木齐 ８ ３ ０ ０ １ １ ）
（ 中国石化集团西北 石油局 ，新疆
摘
要
针对塔河油 田边远单井远 离集输管 网，其天然气脱水脱烃难度 大的问题 ，在 某单井应 用了超音速分 离器
技术进行天然 气的脱水脱烃。介绍 了超音速分 离器技 术的基本原理和超音速分离器中涡流管的组成结构 ，以及超音速
总第 ４ ７ 期
天然气技术与经济 ・ 地 面工程
Ｌ／ｈ 。分 离 出 的 污水 排 放 至 污水 罐 ， 由罐 车 拉 运 至
１ ）气 相 流程 ：原 料气 首 先进 入 装 置预 冷 器将 其
污水 处理厂统一进行处理 。现场撬装处理工艺流程 预冷 至温度 １ ５ ℃以下 ，接着进人预冷分离器进行气 液 两相 分 离 ；分 离 出 的气 相 再 进 人后 冷 器 作 进 一 步 见 图２ 。 降温至一 １ ０ ￣ Ｃ 以下 ，并经后冷分离器进行气液两相分 离 ；两次降温分离后 的原料气直接进入高速涡旋分 离 喷管 （ Ｇ ｗＦ ） ；被 脱 除水 、烃 的干 气 分别 进 入 后 冷 器和预冷器进行冷量利用 。被预冷器复热后产品气 直 接进人 管网或 下一个增压站 ，复热后 的湿气返 回
超音速分离技术在天然气脱水脱烃的应用
超音速分离技术在天然气脱水、脱烃的应用超音速分离技术是天然气脱水、脱烃技术的重大突破。
它是航天技术的空气动力学成果应用于油气田天然气处理、加工领域而研发的新型、高效分离技术。
该技术及装备已在国外石油天然气行业被成功应用。
它简化了工艺流程，提高系统可靠性，并降低其投资、运行费用和减少环境污染。
1. 天然气脱水、脱烃的技术现状及评价1.1 天然气脱水技术天然气的脱水方法的主要方法有低温分离法脱水、溶剂吸收法脱水、固体吸附法脱水、应用膜分离技术脱水。
（1）低温分离法脱水低温分离法脱水是借助于天然气与水汽凝结为液体的温度差异，在一定的压力下降低含水天然气的温度，使其中的水汽与重烃冷凝为液体，再借助于液烃与水的相对密度差和互不溶解的特点进行重力分离，使水被脱出。
低温分离法通过节流膨胀降温或外部制冷，从而使天然气中水析出。
脱水后天然气水露点主要取决于节流后的气体温度，若需增压或增设外部制冷时，装置的投资和操作费用较高。
该方法一般用于有压力能（压力降）可利用的高压天然气脱水，可同时控制天然气水露点和烃露点。
存在的主要技术问题如下：●需注入抑制剂（常用甲醇或乙二醇）防止天然气水合物，要建设抑制剂注入和再生系统；●存在醇烃难于分离、抑制剂有损耗等问题；●系统设备较多、工艺流程复杂。
（2）溶剂吸收脱水溶剂吸收脱水是利用某些液体物质对天然气中水汽具有良好的吸收和溶解性能，将天然气中水汽脱出。
脱水后的溶液蒸气压很低，且可再生和循环使用。
溶剂吸收脱水法是目前天然气脱水中使用较为普遍的一种方法，其中以三甘醇脱水在天然气脱水中应用广泛，天然气水露点降可达40 ℃，可满足天然气管输、天然气凝液回收中浅冷工艺对水露点的要求。
三甘醇脱水系统包括分离器、吸收塔和三甘醇再生系统。
三甘醇脱水存在的主要技术问题如下：●系统比较复杂、三甘醇溶液再生过程的能耗比较大；●三甘醇溶液会损失和被污染，需要补充和净化；●三甘醇与空气接触会发生氧化反应，生成有腐蚀性的有机酸。

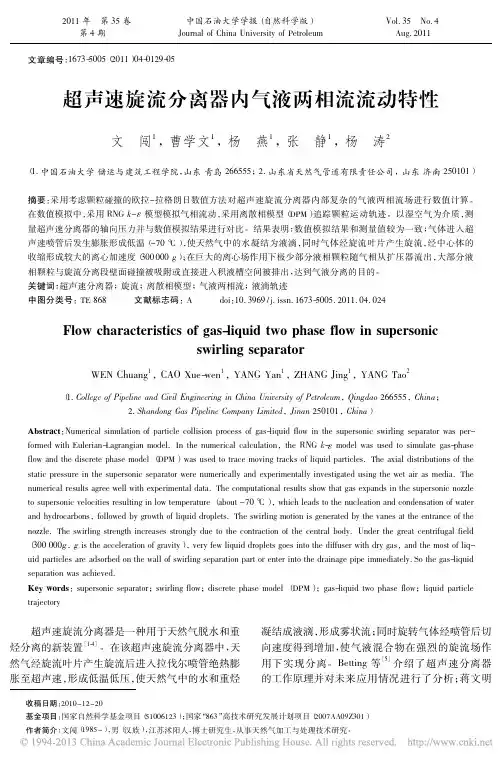

超声速旋流分离器内气液两相流流动特性_文闯
第等： 超声速旋流分离器内气液两相流流动特性
· 131·
为了适应超声速旋流分离器结构复杂的特点 ， 数值计算的网格采用四面体非结构网格， 同时借助 FLUENT 的自适应网格在计算初始流场的前提下自 动加密导向叶片和喷管附近的网格， 可提高网格对 复杂旋流场的捕捉能力和计算精度 。 针对超声速可压缩气体流动特征， 设定进出口 边界为压力边界条件， 数值计算中采用绝对压力， 入 口和出口压力分别为 4 和 2. 68 MPa； 固体壁面采用 无滑移、 无渗流、 绝热边界。 数值计算过程采用有限体积法和二阶迎风格式 对控制方程进行离散， 用壁面函数法处理近壁面流 速度场和压力的耦合采用 SIMPLE 算法。 动， 2. 3 离散相数值方法 随机轨道模型 在 DPM 模 型 中， 液滴的体积浓度必须小于 10% ， 在这种条件下假设液滴在流场中是稀释的 ， 同 2. 3. 1 时液滴的形状被假定为球形。 液滴在气相场中飞 行， 其阻力来源于气流， 同时液滴也施加一个反作用 力给气流。这个反作用力出现在气流流场的 NS 方 表征液滴对流场的反作用力。 液滴的轨迹不 程中， 仅受平均流场产生的阻力影响， 还受到湍流脉动的 ［12 ］ 影响 。湍流流动是用湍流模型进行模拟的 ， 只能 DPM 模型 在统计平均意义上表征湍流的宏观特征 ， 根据计算出的大量颗粒轨迹可以在统计意义上反映 ［13 ］ 颗粒在气相流场中的运动规律 。 另外， 湍流与颗 粒之间的相互作用可以用随机轨道模型进行计算 ， 也可以用粒子云模型进行计算。本研究中流动为湍 流并且希望考虑湍流对颗粒的影响， 故采用随机轨 ［14 ］ 道模型模拟湍流与颗粒之间的相互作用 。 2. 3. 2 液滴粒径分布 液滴的粒径分布对超声速分离器内的气液两相 ［15 ］ ， 在
超音速低温旋流分离器拉瓦尔喷管流场数值分析
超 音 速 低 温 旋 流 分 离 器 拉 瓦 尔 喷 管 流 场 数 值 分 析
康 勇
（ 西安石油大学 机械工程学 院， 陕西 西 安 ７ ０６ ） １０ ５
摘要： 目的
通过 对超音 速低 温旋 流 分 离器的核 心部件 一 瓦 尔喷 管 内部 流 场的数 值分析 ， 拉 达到奠
通 过 对 流 场 的理 论 数值 分 析 ， 并借 助
ｔ ｒ ｗｉｌｎ ａ — ｔｒｓ ｐａａ ｏ ｕ ｅ ｓ ｒｉ ｇ ｇ ｓ ｗａ ｅ ｅ ｒ ｔｒ，ｆ ｒｉ ｏ ｍｐｒ ｖｎ ｈ ｆ ｃ ｅ ｃ ｆｇ ｓ ｗａ ｅ ｅ ｒ ｔｏ ｏ ｉ ｇ ｔ ｅ ｅｆ ｉｎ ｙ ｏ ａ － ｔｒｓ ｐａ ａｉｎ，ｉｓｔ ｅ ｒ ｔｃｒ ｓ ａ ｃ ｕ ｄ — ｉ ｔ ｈ ｏ ｅ ｉ ｅ ｅ ｒ ｈ ｆ ｎ ａ ｏ ｔｏ ｓｅ ｔｂ ｉｈ ｄ ｉｎ ｉ ｓａ ｌｓ ｅ ．Ｍ ｅ ｈｏ ｓ Ｂａ ｅ ｎ ｔ ｒｎ ｉｌ ｆｆｏ ｆｅｄ ｎｕ ｒｃ ｌａ ａ ｙ ｉ ｎ ｔ ｉ ｆｓ ｆｅ ｒ ｔ ｄ ｓ ｄ ｏ ｈｅ ｐ ｉ ｃｐ ｅ ｏ ｗ ｌ ｍｅ ｉａ ｎ ｌｓｓ ａ ｄ ｗｉ ａ ｄ ｏ ｏ ｔｒ ｗａ ｅ ｌ ｉ ｈ ＣＦ ，ａｎｕ Ｄ ｍｂｅ ｆｐ ｙ ｉａ ａ ｔｒ ｎ ｌ ｎ ｉ ｇ ｔ ｅ ｆ ｄ ｍｏ ｅ ｎ ａ ｅ ｂｅ ｎ ｆｕｎ ．Ｒｅ ｕｌｓ Ｉ ｓｓｇ ｆｃ ｎ ｏ ｉ — ｒｏ ｈ ｓｃ ｆｃ ｏ ｓｉｆｕｅ ｃ ｎ ｈ ｕｉ ｖ ｍｅ ｔｈ ｖ ｅ ｏ ｄ ｌ ｌ ｓ ｔ ｔｉ ｉｎｉ ａ ｔｔ ｎ ｉ
ｌ ｚ ｈ ｏ － ｍｐ ｒ ｔ ｒ ｗ ｌ ｆｇ ｓｗａｅ ｅ ｒ ｔｏ ｓｔ ｅｆ ｗ ｐ ｅ ｈｒ ｕ ｈ ｔ ｅ ｔ ｒａ ｆｔ Ｌ ｖ ｌｎ ｚｌ ｆ ａ ｉｅ ｔ ｅ ｌｗ・ｅ ｅ ａｕ ｅｆｏ ｆｅｄ ｏ ａ － ｔｒｓ ｐａ ａｉｎ ｉ ｈ ｏ ｓ ｅ ｄ ｔ ｏ ｇ ｈ ｈ ｏ ｔｏ ａ ａ － ｏ ｚｅｏ ｔ ｌ ｉ － ｌ ｈｅ ・
超音速分离器：天然气脱水脱烃的新型高效设备
直在工业生产条件下运行 ，从而完成了从试 验研
究到工业化应用 的过程。该工业装置由 ２台 ３ 设备 ｓ
组 成 ， 总 处 理 量 为 １～ ８ｋ ／ｓ （ １０×１４～ ６ １ ｇ 约 ４ ０ １０×１４１ ／ｄ 。西 伯 利亚 的３ 置 在 工业 条 件 下 ６ ０１３ ） １ Ｓ装 裸冷 试 运 的情 况 见 图 ２ 。现在 ３ Ｓ技术 及 其装 置 的工
天然 气 首 先 进 入 旋 流 器 旋 转 ，产 生 加 速 度 为 １６ ０ ｎ／Ｓ的旋 流 。该 旋流在 超 音速 喷管 入 口表 面 的切 线 ｌ ２
月在俄 罗斯西伯利亚建 成投运的第一套工业装置 ，
一
方向产生一个或多个气体射流 （ 利用这种有选择性 的喷射可 以对 ３ 进行优化设计） ｓ ，并在喷管内降压 、 降温和增速 。由于天然气温度 降低 ，其 中的水蒸气
Ｔ阀相 比，３ 可减少功耗 ５％ ～ ０ ｓ ０ ７ ％；用 ３ 替代膨 ｓ
胀机 可 减少 压 缩 功 １％～ ０ ，特别 是 由于技 术原 因 ５ ２％
发 生在 ３ Ｓ超音 速 喷管 中的降 压 、降 温 、增 速过 程 以及 喷 管后 部 至 扩 散器 中 的减 速 、升 压 、升 温 过 程 ，都 是 气体 内部 能 量 的转 换 ，不 存 在 能量 消耗 和 损 失 。因此 ，３ Ｓ不仅 比等焓 节 流膨胀 制 冷 的 Ｊ Ｔ阀 ～ 效 率 高 ，而且 也 比 等熵 节 流 膨 胀 的膨 胀 机 效 率 高 。
是不可能从天然气 中分离出 Ｎ Ｌ组分 的；采用膨胀 Ｇ
机 节 流膨 胀 制冷 流程 （ Ｄ Ｆ Ｅ Ｅ ，虽 然 由 Ａ － ） 于 同轴 压缩 机 能 给 输 出气增 压 约 ２％而使 其 出 口压 ０
超音速分离技术在脱烃中应用
超音速分离技术在脱烃中应用气田从地下采出的天然气中都会有C4以上较重烃组分的存在，使得天然气的烃露点会较高，导致该气田天然气在未处理前达不到输气烃露点要求。
超音速分离技术可以有效地脱除天然气中的重烃，同时可以避免天然气节流膨胀后的增压过程。
超音速分离技术的核心设备是超音速分离器。
超音速分离器由旋流器、拉瓦尔喷管、扩压器组成。
超音速分离器(Super Sonic Separator简称3S)，是俄罗斯专家团将航天技术的空气动力学成果应用于油气田天然气处理、加工领域而研发的新型、高效分离设备。
天然气超音速脱水、脱烃技术属于低温冷凝法,利用拉瓦尔喷管、导向叶片加速饱和湿天然气达到分离目的。
天然气超音速分离器将膨胀机、分离器和压缩机的功能集中到一个管道中,大大简化了工艺流程,提高系统可靠性,并降低其投资、运行费用和减少环境污染。
天然气超音速脱水技术易于形成体积小、质量轻、成本低、可靠性高的橇装设备,非常适合单井集气工艺的井口、多井集气工艺的集气站的天然气脱水、脱烃。
天然气首先进入旋流器旋转，产生加速度为106m/s的旋流，该旋转气流在超音速喷管入口表面的切线方向产生一个或多个气体射流，而后天然气在喷管内降压、降温和增速。
由于天然气温度降低，其中的水蒸汽和重烃组分凝结成液滴。
在旋转产生的切向速度和离心力的作用下，液滴被“甩”到管壁上从而实现气液分离。
然后，液体通过专门设计的工作段出口流出，气体则进入扩散器，减速、增压、升温后流出。
超音速分离器结构示意图超音速分离器剖面图超音速分离器中的膨胀降压、降温、增速过程，以及发生在扩压器中的减速、升压、升温过程，可看成近似等熵绝热过程，等熵效率约为90%。
J-T阀制冷温降过程是等熵节流膨胀制冷过程，膨胀机制冷温降过程是等熵膨胀过程，效率接近85%。
因此在相同条件下超音速分离技术可获得比等熵节流膨胀制冷的J-T阀和等熵膨胀制冷的膨胀机的温降都高。
更大的温降就能使天然气冷凝析出更多的重烃，使天然气获有更低的烃露点超音速分离技术与J-T阀节流技术的脱烃性能与进料气中的水分含量、压降、进料气温度、进料气组分、进料气压力等因素有关。
