三相异步电动机的正反转控制与原理
三相异步电动机正反转控制实验报告
三相异步电动机正反转控制实验报告一、实验目的（1）了解三相异步电动机接触器联锁正反转控制的接线和操作方法。
（2）理解联锁和自锁的概念。
（3）掌握三相异步电动机接触器的正反转控制的基本原理与实物连接的要求。
二、实验器材三相异步电动机（M3~）、万能表、联动空气开关（Q51）、单向空气开关（QS2）、交流接触器（KM1，KM2）、组合按钮（SB1，SB2，SB3）、端子排7副、导线若干、螺丝刀等。
三、实验原理三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
四、实验操作步骤连接三相异步电动机原理图如图所示，其中线路中的正转用接触器KM1和反转用的接触器KM2，分别由按钮5B2和反转按钮SB2控制。
控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。
当按下正转启动按钮SB1后，电源相通过空气开关QS，Q52和停止按钮SB3的动断接点、正转启动按钮SB1的动合接点、接触器KM 和其他的器件形成自锁，使得电动机开始正转，当按下SB3时，电动机停止转，在按下SB2时，接触器KM和其他的器件形成自锁反转。
安装接线1、在连接控制验线路前，应先熟悉各按钮开关、交流接触器、空气开关的结构形式、动作原理及接线方式和方法。
2、在不通电的情况下，用万用表检查各触点的分、合情况是否良好。
检查接触器时，特别需要检查接触器线圈电压与电源电压是否相符。
3、将电器元件摆放均匀、整齐、紧凑、合理，并用螺丝进行安装，紧固各元件时应用力均匀，紧固程度适当。
4、控制电路采用红色，按钮线采用红色，接地线绿黄双色线。
布线时要符合电气原理图，先将主电路的导线配完后，再配控制回路的导线；布线时还应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动。
同一平面的导线应高低一致或前后一致，不能交叉。
三相异步电动机按钮联锁正反转控制工作原理
三相异步电动机按钮联锁正反转控制工作原理三相异步电动机按钮联锁正反转控制是一种常见的电机控制方式，通常用于需要频繁正反转的场合，如输送机、提升机等设备。
按钮联锁控制是指通过按钮控制电机的正反转，并且在正向或反向运行时，另一方向的按钮不能起作用，以确保安全可靠的运行。
本文将从工作原理、控制电路、联锁逻辑和应用场景等方面对三相异步电动机按钮联锁控制进行详细介绍。
一、工作原理三相异步电动机是工业领域中常见的一种电动机类型，它通过三相交流电源产生旋转磁场，从而驱动负载旋转。
按钮联锁控制是通过按钮控制电机的正反转，同时通过联锁控制电路来防止误操作和保证运行的安全性。
其工作原理主要包括按钮控制、继电器控制和联锁控制三个部分。
1.按钮控制按钮控制是通过控制按钮来实现电机的正反转。
通常有正向按钮（或称前进按钮）和反向按钮（或称后退按钮）。
按下正向按钮，电机正向运行；按下反向按钮，电机反向运行。
在按钮未按下时，电机处于停止状态。
按钮控制是电机运行的基础。
2.继电器控制继电器是控制电机正反转的关键组件。
通过正向按钮和反向按钮控制对应的继电器的触点，从而实现电机的正反转。
继电器具有可靠的电气隔离和可控性，是控制电机正反转的重要部件。
3.联锁控制联锁控制是在按钮控制的基础上增加的安全控制功能。
其原理是通过联锁逻辑电路，使得在电机正向或反向运行的过程中，另一方向的按钮不能起作用，从而避免误操作和保证运行的安全性。
联锁控制是按钮控制的增强和完善。
二、控制电路三相异步电动机按钮联锁正反转控制的控制电路通常由按钮、继电器和联锁逻辑电路组成。
下面将对每个部分的功能和连接进行详细介绍。
1.按钮正向按钮和反向按钮是控制电机正反转的主要控制元件。
一般情况下，按钮通过脉冲信号触发继电器的动作，从而控制电机的正反转。
在按钮未按下时，电机处于停止状态。
2.继电器继电器是实现正反转控制的关键元件。
通过控制按钮的脉冲信号，继电器使得对应的触点在正向或反向按钮按下时闭合，从而实现电机的正反转。
三相异步电动机的自动正反转
三相异步电动机的自动正反转
三相异步电动机的自动正反转是通过改变三相电源的相序来实现的。
有多种方法可以实现三相异步电动机的自动正反转，下面是其中一些常见的方法：
- 配置两个交流接触器分别以不同的相序接线，通过控制切换两个交流接触器的吸合来控制电机的正反转。
- 安装顺反开关，可直接实现电机的正反转切换。
- 安装逆变器和逆变接触器，也可实现电机的正反转。
- 使用三相倒顺开关代替原先的负荷开关，可以实现电机的正反转。
这些方法都可以实现三相异步电动机的自动正反转，但具体的应用场景和实现方式可能会因电动机的型号和应用需求而有所不同。
在实际应用中，需要根据具体情况选择合适的方法。
如果你需要更详细的信息或技术支持，建议咨询专业的电气工程师或设备制造商。
(完整word版)实验一--三相异步电动机的正反转控制线路
实验一三相异步电动机的正反转控制线路
一、实验目的
1.掌握三相异步电动机正反转的原理和方法。
2.掌握手动控制正反转控制、接触器联锁正反转、按钮联锁正反转控制线路的不同接法。
二、实验设备
三相鼠笼异步电动机、继电接触控制挂箱等
三、实验方法
1.接触器联锁正反转控制线路
(1) 按下“关”按钮切断交流电源, 按下图接线。
经指导老师检查无误后, 按下“开”按钮通电操作。
(2) 合上电源开关Q1, 接通220V三相交流电源。
(3) 按下SB1, 观察并记录电动机M的转向、接触器自锁和联锁触点的吸断情况。
(4) 按下SB3, 观察并记录M运转状态、接触器各触点的吸断情况。
(5) 再按下SB2, 观察并记录M的转向、接触器自锁和联锁触点的吸断情况。
220V
图1 接触器联锁正反转控制线路
3.按钮联锁正反转控制线路
(1)按下“关”按钮切断交流电源。
按图2接线。
经检查无误后, 按下“开”按钮通电操作。
(2) 合上电源开关Q1, 接通220V 三相交流电源。
(3) 按下SB1, 观察并记录电动机M 的转向、各触点的吸断情况。
(4) 按下SB3, 观察并记录电动机M 的转向、各触点的吸断情况。
(5) 按下SB2, 观察并记录电动机M 的转向、各触点的吸断情况。
四、分析题
1.接触器和按钮的联锁触点在继电接触控制中起到什么作用？
Q 1
220V。

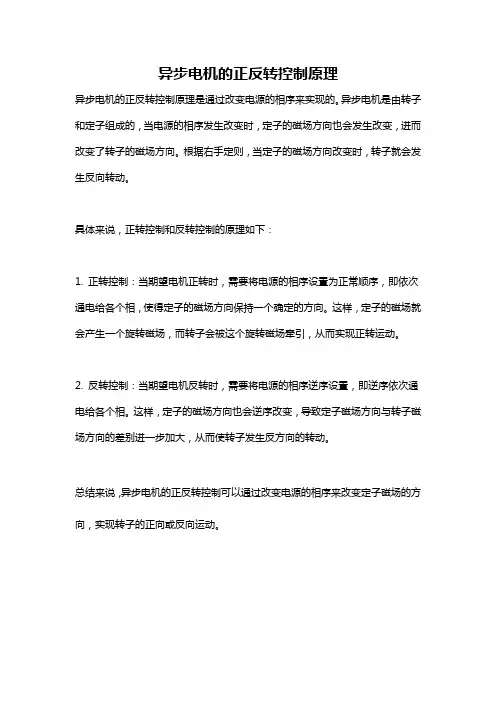

异步电机的正反转控制原理
异步电机的正反转控制原理
异步电机的正反转控制原理是通过改变电源的相序来实现的。
异步电机是由转子和定子组成的，当电源的相序发生改变时，定子的磁场方向也会发生改变，进而改变了转子的磁场方向。
根据右手定则，当定子的磁场方向改变时，转子就会发生反向转动。
具体来说，正转控制和反转控制的原理如下：
1. 正转控制：当期望电机正转时，需要将电源的相序设置为正常顺序，即依次通电给各个相，使得定子的磁场方向保持一个确定的方向。
这样，定子的磁场就会产生一个旋转磁场，而转子会被这个旋转磁场牵引，从而实现正转运动。
2. 反转控制：当期望电机反转时，需要将电源的相序逆序设置，即逆序依次通电给各个相。
这样，定子的磁场方向也会逆序改变，导致定子磁场方向与转子磁场方向的差别进一步加大，从而使转子发生反方向的转动。
总结来说，异步电机的正反转控制可以通过改变电源的相序来改变定子磁场的方向，实现转子的正向或反向运动。
三相异步电动机接触器联锁正反转控制电路原理
联锁保护逻辑
互锁保护
KM1的常闭触点和KM2的常开触点串联在同一电路中，实现互锁 保护功能，防止正反转控制电路同时得电，造成电源短路。
短路保护
熔断器FU串接在主电路中，当电路发生短路故障时，熔断器熔断， 切断电源，保护电路和电动机不受损坏。
过载保护
热继电器FR串接在主电路中，当电动机过载时，热继电器动作， 切断控制电路的电源，保护电动机不受损坏。
04
CHAPTER
电路的优缺点及应用
优点
可靠性高
接触器联锁正反转控制电路采用 物理机械结构实现电路的互锁， 避免了因控制逻辑错误导致的短 路等故障，提高了电路的可靠性。
操作简单
该电路结构简单，操作方便，易 于实现自动化控制。
维护方便
接触器等部件均为常见元件，易 于购买和维修。
缺点
响应速度慢
由于接触器机械结构的限制，该电路的响应 速度相对较慢，不适合需要快速响应的应用 场合。
若需要反转运行，按下反转 启动按钮SB3，中间继电器 KA线圈得电，其常闭触点断 开，使KM1线圈失电；同时， 反转接ቤተ መጻሕፍቲ ባይዱ器KM2线圈得电， 其常开触点闭合，使电动机 反转运行。此时即使松开SB3 按钮，KM2线圈仍保持得电 状态。
若需要停止电动机运行，按 下停止按钮SB1，控制电路断 电，所有接触器线圈失电， 电动机停止运行。
THANKS
谢谢
详细描述
当三相异步电动机的三相绕组接通三相电源后，电流在定子 绕组中产生旋转磁场。该磁场与转子导体相互作用，产生转 矩，使转子转动。转子的转动方向和转速取决于定子绕组中 电流的相序和频率。
结构特点
总结词
三相异步电动机由定子和转子两部分组成，定子包括机座、绕组和端盖等部分， 转子包括转子铁芯、转子绕组和转轴等部分。
三相异步电动机正反转原理图解
三相异步电动机正反转原理图解如何调整电机输出轴的转动方向？这个问题与三相电源的相序有关，只要任意调换两相的相序就可以了！普通三相异步电动机的正反转除了用变频器或2个接触器来控制，还有其它简单的控制方法吗？用断路器，这些功能对于电路保护设计很有帮助。
辅助接点（辅助开关）：它们是与主接点电隔离的接点，适用于报警和程序开关。
辅助接点可用于向操作人员或控制系统告警，发出警报，或在重要应用中接通备用电源。
对普通三相异步电动机，改变输入电动机的三相电源相序，就可改变电动机的旋转方向。
正反转控制线路就是基于这一原理设计。
改变接入电动机三相电源相序的最简单的办法，就是调换其中两相线的位置。
正反转控制线路一般都是基于这一方法。
一种最简单的控制线路是使用倒顺开关直接使电动机作正反转，但其只适用于电动机容量较小、正反转不很频繁的场合。
最常见的还是使用接触器的正反转控制线路。
2#帖中给出的就是使用两台接触器的一个典型的具有双重联锁的正反转控制线路。
1、控制原理当按下正转启动按钮SB2后，电源相通过热继电器FR的动断接点、停止按钮SB1的动断接点、正转启动按钮SB2的动合接点、反转交流接触器KM2的常闭辅助触头、正转交流接触器线圈KM1，使正转接触器KM1带电而动作，其主触头闭合使电动机正向转动运行，并通过接触器KM1的常开辅助触头自保持运行。
反转启动过程与上面相似，只是接触器KM2动作后，调换了两根电源线U、W相（即改变电源相序），从而达到反转目的。
2、互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。
为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。
当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。
三相异步电动机的正反转控制实验报告2页2页
三相异步电动机的正反转控制实验报告2页2页实验报告实验目的：了解三相异步电动机的正反转控制原理，掌握正反转控制电路的设计方法和程序控制方法。
实验器材：三相异步电动机、交流电源、直流电源、电容、功率电阻、三相电机接线板、万用表、逻辑电路板、光耦隔离器、继电器等。
实验原理：三相异步电动机的正反转控制原理是利用三相电机的相序控制实现正反转。
相序反转时电机的运转方向也会反转。
相序控制可以通过电容、功率电阻、交换相线和三相全波可控硅等方式实现。
实验内容和步骤：1. 实验设备连接。
将三相电机连接在三相电机接线板上，将功率电阻和电容连接在交流电源的输出端。
将逻辑电路板和光耦隔离器连接在直流电源上。
2. 正转控制电路设计。
将逻辑电路板和光耦隔离器连接在一起，按照电路图连接电源和继电器线圈。
连接光电耦合器输入端和逻辑电路输出端。
3. 反转控制电路设计。
将逻辑电路板和光耦隔离器连接在一起，按照电路图连接电源和继电器线圈。
连接光电耦合器输入端和逻辑电路输出端。
4. 程序控制电路设计。
使用逻辑电路板和光耦隔离器进行控制，将正转和反转控制电路分别连接在输出端口上。
使用开关控制正转和反转。
5. 实验操作和结果。
根据线路连接图进行电路连接，正确接线后，按下控制开关进行正、反转控制，电机能够正常启动和停止，并且能够正、反转。
实验结论：通过本次实验，我们了解了三相异步电机的正反转控制原理和方法，掌握了正反转控制电路的设计方法和程序控制方法。
我们成功地实现了三相异步电机的正反转操作，并且能够通过控制开关进行控制。
实验中还需注意安全问题，例如使用交流电源时，要注意接线的正确性和电路的绝缘性能，避免发生电击事故。
三相异步电动机的正反转控制原理分析ppt课件
联锁 触头
联锁 触头
接触器连锁正反转控制线路
QF
L1
U11
U
FU2
L2
1 V11
1
L3
W11
FU1 U12
V12 W1
2
重
KM1
▽
U13 V13 W1
3
FR
UV W
FR
SB
3
KM1
KM2 SB1
SB2 KM
2
KM2
KM1
KM1
KM2
点
PE
M 3～
自锁 触头
互锁 触头
实操步骤
❖ 1、准备工具和元件，并检查是否损坏。 ❖ 2、根据原理图画出安装接线图，作为安装接
电动机的正反转控制
❖ 主电路
改变三相电源的任意两相相序，可以改变电动机的转向
L1----U L2----V L3----W
L1---W L2---V L3----U
❖ 电机正反转控制电路
• 电机正反转控制电路
如何保证Kห้องสมุดไป่ตู้1和KM2不同时得电？
当一个接触器得电 动作，通过其辅助常 闭触头使另一个接触 器不能得电动作，接 触器之间这种互相制 约的作用叫做接触器
❖ C、电机和按钮等金属外壳必须可靠接地
线的依据。 ❖ 3、安装固定元件，按图接线。 ❖ 4、自检。 ❖ 5、通电试车。
难
安装工艺要求
1、元件安装工艺
点
❖ 安装牢固、排列整齐、位置应整齐、匀称。
❖ 2、布线工艺
❖ 走线集中、减少架空和交叉，做到横平、竖直、
❖ 转弯成直角。
❖ 3、接线工艺
❖ A、每个接头最多只能接两根线
6三相异步电动机正反转控制-互锁
6三相异步电动机正反转控制-互锁
1.基本元器件的识别
2.电机正反转原理及互锁原理
电动机原理：
改变电动机三相电源的相序，
可改变电动机的旋转方向。
电路形式：
倒顺开关控制的正反转
按钮、接触器控制的正反转
位置控制
互锁控制是指生产机械或自动生产线不同的运 动部件之间互相联系又互相制约，又称为联锁控制 。
例如，机械加工车床的主轴起动必须先让油泵电机起动使齿轮箱有充分的润滑油，龙门刨床的工作 台运动时不允许刀架移动等等都是互锁控制。
互锁也可以起到顺序控制的作用，称为顺序联锁控制。
3. 电路图及互锁
急停按钮 三相异步电动机
中间继电器 接触器 启动按钮 空气开关 开关电源。
实验一三相异步电动机的正反转控制实验报告
实验一三相异步电动机的正反转控制实验报告实验目的⑴了解三相异步电动机接触器联锁正反转控制的接线和操作方法。
⑵理解联锁和自锁的概念。
⑶掌握三相异步电动机接触器的正反转控制的基本原理与实物连接的要求。
实验器材三相异步电动机（M 3～）、万能表、联动空气开关（QS1）、单向空气开关（QS2）、交流接触器（K M1，KM2）、组合按钮（SB1，SB2，SB3）、端子排7副、导线若干、螺丝刀等。
实验原理三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
实验操作步骤连接三相异步电动机原理图如图所示，其中线路中的正转用接触器KM1和反转用的接触器KM2，分别由按钮S B2和反转按钮SB2控制。
控制电路有两条，一条由按钮S B1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和K M2线圈等组成的反转控制电路。
当按下正转启动按钮SB1后，电源相通过空气开关QS1,QS2和停止按钮SB3的动断接点、正转启动按钮SB1的动合接点、接触器KM和其他的器件形成自锁，使得电动机开始正转，当按下SB3时，电动机停止转动，在按下SB2时，接触器KM和其他的器件形成自锁反转。
安装接线1在连接控制实验线路前，应先熟悉各按钮开关、交流接触器、空气开关的结构形式、动作原理及接线方式和方法。
2 在不通电的情况下，用万用表检查各触点的分、合情况是否良好。
检查接触器时，特别需要检查接触器线圈电压与电源电压是否相符。
3将电器元件摆放均匀、整齐、紧凑、合理，并用螺丝进行安装，紧固各元件时应用力均匀，紧固程度适当。
4控制电路采用红色，按钮线采用红色，接地线绿黄双色线。
电工实训正反转实验报告
一、实验目的1. 了解三相异步电动机的基本结构、工作原理及运行特性。
2. 掌握电动机正反转控制电路的接线方法和操作步骤。
3. 熟悉电动机正反转控制电路中的联锁和自锁原理。
4. 提高实际操作能力，培养严谨的实验态度。
二、实验原理1. 三相异步电动机正反转原理：通过改变电动机电源的相序，使电动机旋转方向改变。
在电动机的接线盒中，通过改变三相电源的相序，实现电动机的正反转。
2. 联锁原理：在电动机正反转控制电路中，为了防止电动机同时进行正转和反转，设置了联锁保护。
当电动机处于正转状态时，反转按钮无法操作；当电动机处于反转状态时，正转按钮无法操作。
3. 自锁原理：在电动机正反转控制电路中，为了使电动机在启动后能自动保持运行状态，设置了自锁保护。
当电动机启动后，控制电路中的自锁继电器吸合，使电动机持续运行。
三、实验器材1. 三相异步电动机一台2. 万能表一台3. 联动空气开关QS1一台4. 单向空气开关QS2一台5. 交流接触器KM1、KM2各一台6. 组合按钮SB1、SB2、SB3各一只7. 端子排7副8. 导线若干9. 螺丝刀一把四、实验步骤1. 根据实验原理图，连接三相异步电动机的主电路和控制电路。
2. 将三相异步电动机的电源接到联动空气开关QS1上，QS2作为保护开关。
3. 将交流接触器KM1、KM2的线圈分别接到控制电路中，KM1控制电动机正转，KM2控制电动机反转。
4. 将组合按钮SB1、SB2、SB3分别接到控制电路中，SB1为正转启动按钮，SB2为反转启动按钮，SB3为停止按钮。
5. 将端子排连接到相应的电器元件上，确保接线正确。
6. 合上QS1，检查电路连接无误。
7. 按下SB1，观察电动机是否正转；按下SB2，观察电动机是否反转；按下SB3，观察电动机是否停止。
8. 改变电动机电源的相序，观察电动机的旋转方向是否改变。
9. 检查电动机在正转和反转状态下的联锁和自锁功能是否正常。
五、实验结果与分析1. 实验结果：电动机能够按照预期实现正反转，并且在正转和反转状态下，联锁和自锁功能正常。
三相异步电动机双联正反转控制电路安装与调试工作原理
三相异步电动机双联正反转控制电路安装与调试工作原理在工业控制领域，三相异步电动机双联正反转控制电路是一种常见的控制方式。
这种控制电路可以实现对电动机的正反转控制，广泛应用于各种工业设备和机械设备中。
本文将详细介绍三相异步电动机双联正反转控制电路的安装和调试工作原理，主要包括以下七个方面：1.电源切换电源切换是三相异步电动机双联正反转控制电路的重要环节。
通过切换电源的相序，实现电动机的正反转。
常见的电源切换方式有机械开关切换和接触器切换。
在接触器切换方式中，需要选择合适的接触器，保证在电源相序改变时，电动机能够稳定切换到另一相电源。
安装接触器时，应确保接触器的主触点连接正确，且接触良好。
2.联锁保护联锁保护是保证三相异步电动机双联正反转控制电路安全运行的关键措施。
通过联锁保护，可以防止电动机在正反转切换过程中发生短路或电气故障。
常见的联锁保护方式有机械联锁和电气联锁。
机械联锁通过机械结构实现联锁保护，而电气联锁则通过电气线路实现联锁保护。
在安装和调试过程中，应确保联锁保护功能正常，且在电源故障或异常情况下能够迅速切断电源。
3.零位保护零位保护是三相异步电动机双联正反转控制电路的必备保护功能。
通过零位保护，可以防止电动机在控制电路出现故障时非自然停车。
常见的零位保护方式有限位开关和编码器等。
在安装和调试过程中，应确保零位保护开关的选型、安装和使用正确，且能够准确检测到电动机的零位状态。
4.方向控制方向控制是三相异步电动机双联正反转控制电路的核心功能。
通过方向控制，可以实现对电动机的正反转操作。
常见的方向控制方式有机械手柄和电气控制。
在电气控制方式中，需要选型并使用合适的双向可控硅，以便在控制信号的作用下实现电动机的正反转。
在安装和调试过程中，应确保双向可控硅的选型、安装和使用正确，且能够准确控制电动机的正反转状态。
5.热保护热保护是防止三相异步电动机过热的重要措施。
通过热保护开关，可以监测电动机的热量，并在温度超过设定值时切断电源，保护电动机不受损坏。
三相异步电动机的正反转控制实验报告
三相异步电动机的正反转控制实验报告实验报告：三相异步电动机的正反转控制
一、实验目的
1.学习三相异步电动机的正反转控制原理；
2.了解三相异步电动机的工作特性及控制要点；
3.掌握三相异步电动机正反转控制的实验方法和步骤。
二、实验原理
实验设备包括三相异步电动机、三相变压器、电动机控制面板和电源等。
三、实验步骤
1.将三相异步电动机连接到电源上，调整电压为额定电压；
2.将三相变压器连接到电源上，并调整相序开关为正序；
3.打开电源，观察电动机的运行方向，确认为正转；
4.关闭电源，并将相序开关调整为反序；
5.再次打开电源，观察电动机的运行方向，确认为反转；
6.关闭电源，将相序开关调整为正序；
7.打开电源，观察电动机的运行方向，确认为正转。
四、实验结果与分析
在实验过程中，我们通过改变电源的相序来控制三相异步电动机的正反转。
当相序为正序时，电动机按照正向旋转；当相序为反序时，电动机按照反向旋转。
五、实验总结
通过本次实验，我们学习了三相异步电动机的正反转控制原理，并掌握了改变电源相序来实现电动机正反转的实验方法。
三相异步电动机的正反转控制在现实生活中具有广泛应用，包括机械传动、工业生产等领域。
掌握了正反转控制的方法，可以实现对电动机运行方向的灵活控制，提高机械系统的工作效率和生产效益。
1.《电机与拖动》，潘晓军著，清华大学出版社；
2.《电气传动与控制技术》，方仕贤主编，机械工业出版社。
三相异步电动机正反转控制电路工作原理
三相异步电动机正反转控制电路工作原理
嘿，听说过三相异步电动机正反转控制电路吗？这东西其实挺有意思的，它可以控制电机的转向，你说厉害不？嗯，那就跟我一起来了解一下它的工作原理吧。
你得知道这东西用到了三个绪极相位差0°的交流电源。
嗨，别懵了，我跟你解释。
就好像你家里的电灯开关一样，有三个开关控制一个灯。
一打开，灯亮；再打开，灯熄。
这电机也是差不多的原理。
哎呀，三相异步电动机正反转控制电路里有一个叫作交流接触器的装置，它能根据外部输入的信号来控制电机的启动、停止以及正反转。
就好比你电视上的遥控器一样，按个按钮就能转换频道。
那电机也是类似的原理。
咦，想象一下，这个电路好像就像个大管家，控制着电机的一切动作。
当它接收到控制信号时，就像是听到了你的指令，开始行动。
哟，想想还挺有意思的。
哎，这个电路里还有一个东西叫做电动机保护装置，它负责监测电机的电流、电压及温度等参数，一旦发现异常就会立刻停止电机，以免损坏电机。
嗨，这可真是个体贴的小家伙啊，保护主人的同时还得保护自己。
唉呦，看到这些，你肯定对这个电路有了更深的了解吧？它就像一个小心的守护者，时刻关注着电机的状态，确保一切运转正常。
对了，如果你有兴趣，我们可以一起研究一下更多的电气知识，嘿，说不定还能发现更多有趣的事情呢。
三相异步电动机的正反转控制与原理
.
精选文档 三相异步电动机的正反转控制与原理
一、实验目的：
1.了解三相异步电动机接触器连锁的正反转控制的接线和操 作方法
2.理解连锁的概念
3.掌握三相异步电动 机接触器的正反转控制的基本与实物连接要求
二、实验仪器：
可调三相交流电源
0—450V ，三相异步电
动机，交流接触器，按
钮，热继电器，交流数
字电压表，万用表
三、实验原理：
异步电动机的正反
转的控制原理，电动机
的旋转方向，三相异步
电动机的旋转方向取决
于磁场的旋转方向，而
磁场的方向又取决于电
源的相序，所以电源相
序决定了电动机的旋转
方向，任意改变电源的
相序后，电动机的旋转
方向也随之改变。
·A ·B ·C
·X ·Y ·Z
FC1 W V U。
三相异步电机正反转互锁原理
三相异步电机正反转互锁原理
三相异步电机正反转互锁原理是指，在三相异步电机正转或反转时，必须保证电机在一个方向转动时，不能在另一个方向上运行。
这是因为如果三相异步电机正反转同时进行，会导致电机损坏或故障。
互锁原理的实现方式有多种，其中一种常用的方法是使用接线板和接线端子。
通过连接接线板和接线端子，可以实现正反转互锁。
具体实现方法如下：首先，将三相异步电机的三根电源线连接到接线板上。
然后，将接线板上的两个接线端子连接到正转和反转两个按钮上。
当正转按钮按下时，接线板上的一个接线端子会自动断开，将电流通向正转线路，使电机开始正转。
同样的，当反转按钮按下时，另一个接线端子也会自动断开，将电流通向反转线路，使电机开始反转。
这样，当电机在一种方向上运行时，另一个方向的按钮就无法启动，从而保证了电机正反转的互锁。
需要注意的是，在实际应用中，必须保证接线板和接线端子的质量和可靠性，以确保正反转互锁的稳定和可靠。
同时，在电机正反转时，还应注意电机负载和电源电压等因素，以避免电机过载或故障。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动机的正反转控制与原理
一、实验目的：
1.了解三相异步电动机接触器连锁的正反转控制的接线和操 作方法
2.理解连锁的概念
3.掌握三相异步电动 机接触器的正反转控制的基本与实物连接要求
二、实验仪器：
可调三相交流电源
0—450V ，三相异步电
动机，交流接触器，按
钮，热继电器，交流数
字电压表，万用表
三、实验原理：
异步电动机的正反
转的控制原理，电动机
的旋转方向，三相异步
电动机的旋转方向取决
于磁场的旋转方向，而
磁场的方向又取决于电
源的相序，所以电源相
序决定了电动机的旋转
方向，任意改变电源的
相序后，电动机的旋转
方向也随之改变。
·A ·B ·C
·X ·Y ·Z
FC1 W V U。
