星型卸料器设计手册（实用版）目录1.星型卸料器的概述2.星型卸料器的设计要点3.星型卸料器的工作原理4.星型卸料器的应用范围5.星型卸料器的维护与保养正文【概述】星型卸料器，又称星型下料器，是一种常见的卸料设备。
它主要用于散装物料的输送和卸料，广泛应用于冶金、化工、建材、粮食等行业。
星型卸料器具有结构简单、操作方便、卸料速度快等特点，是实现封闭式自动化输送的重要设备之一。
【设计要点】在设计星型卸料器时，需要考虑以下几个方面：1.材质选择：根据输送物料的特性，选择合适的材质。
例如，对于高温、腐蚀性物料，应选用耐高温、耐腐蚀的材质。
2.规格尺寸：根据物料的性质和输送量，确定星型卸料器的规格尺寸。
3.传动方式：根据设备所需速度和扭矩要求，选择合适的传动方式，如减速机、电机等。
4.密封性能：星型卸料器需要具有良好的密封性能，以减少物料的泄漏和粉尘污染。
【工作原理】星型卸料器主要由壳体、叶轮、轴和密封装置等组成。
在工作过程中，物料从上部进料口进入壳体，通过叶轮的旋转，物料被抛向四周，从而实现卸料。
叶轮的转速可通过调节电机转速来实现。
【应用范围】星型卸料器广泛应用于以下行业：1.冶金行业：用于高炉、烧结炉、焦炉等设备的物料卸料。
2.化工行业：用于输送和卸料腐蚀性、高温等物料。
3.建材行业：用于水泥、粉煤灰、石膏等物料的输送和卸料。
4.粮食行业：用于粮食输送和卸料等。
【维护与保养】为确保星型卸料器的正常运行和延长使用寿命，应定期进行维护与保养：1.定期检查叶轮、轴承等部件的磨损情况，及时更换磨损严重的部件。
2.保持设备清洁，定期清理壳体、叶轮等部位的积尘和杂物。
3.检查密封装置的磨损情况，定期更换密封圈等密封件。
星型卸料器设计手册 概述及解释说明
星型卸料器设计手册概述及解释说明1. 引言1.1 概述星型卸料器是一种常用的物料排放设备，主要用于将各种颗粒状或块状物料从储存设备中快速、顺畅地输送出来。
它的主要优势在于具备高效、稳定、可靠的排放能力，并能适应各种复杂的工况环境。
本手册旨在为设计师和工程师提供一个详尽而全面的指南，以帮助他们了解星型卸料器的基本原理、设计要点和安装维护指南。
1.2 文章结构本文从引言、星型卸料器基本原理、设计要点以及安装维护指南等几个方面进行分析和讨论。
在引言部分我们将介绍文章内容的概述，并给出明确的目标。
接下来我们将深入探讨星型卸料器的基本原理，包括其作用和使用领域、构成部件及其功能以及工作原理与优势。
然后我们将重点关注星型卸料器的设计要点，涵盖了几何参数选择与设计考虑、排料机构的设计与优化以及电控系统的设计与配备。
最后，我们将提供一份详细的安装与维护指南，包括安装前的准备工作、正确的安装和校准流程步骤以及维护保养和常见故障处理方法。
最后我们将对本手册进行总结，并就未来星型卸料器的发展趋势进行展望。
1.3 目的本手册的目的是为读者提供一个系统而全面的星型卸料器设计手册，以帮助设计师和工程师更好地了解星型卸料器的原理和设计要点，并提供详细的安装与维护指南，使他们能够在实际应用中更有效地使用星型卸料器。
通过本手册，读者将能够掌握星型卸料器设计的核心知识和技术要领，从而能够根据不同需求选择适合的参数、优化排料机构、设计电控系统，并正确安装、校准和维护星型卸料器。
2. 星型卸料器的基本原理2.1 卸料器的作用和使用领域星型卸料器是一种常用于工业生产中的物料传送设备，其主要作用是将粉状、颗粒状或颗粒塊狀物料从储存设备、供给装置等地方以有序的方式进行排放和输送。
它广泛应用于食品加工、化工、冶金、建材、医药等各个行业。
2.2 构成部件及其功能星型卸料器由多个关键构件组成，包括进料口、转子（星盘）、出料口和电控系统等。
其中，进料口负责引入物料，转子将物料从进料处通过旋转到达出口，并按需均匀地分散或运输物料，而出料口则实现松散排放。
旋转供料器的技术参数

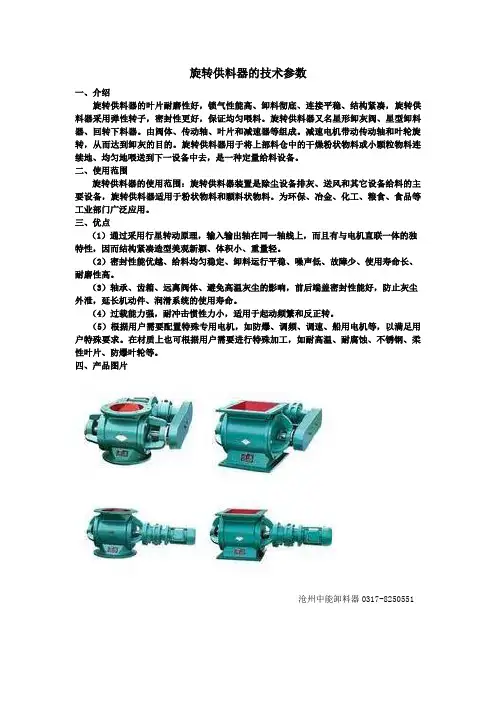

旋转供料器的技术参数一、介绍旋转供料器的叶片耐磨性好，锁气性能高、卸料彻底、连接平稳、结构紧凑，旋转供料器采用弹性转子，密封性更好，保证均匀喂料。
旋转供料器又名星形卸灰阀、星型卸料器、回转下料器。
由阀体、传动轴、叶片和减速器等组成。
减速电机带动传动轴和叶轮旋转，从而达到卸灰的目的。
旋转供料器用于将上部料仓中的干燥粉状物料或小颗粒物料连续地、均匀地喂送到下一设备中去，是一种定量给料设备。
二、使用范围旋转供料器的使用范围：旋转供料器装置是除尘设备排灰、送风和其它设备给料的主要设备，旋转供料器适用于粉状物料和颗料状物料。
为环保、冶金、化工、粮食、食品等工业部门广泛应用。
三、优点（1）通过采用行星转动原理，输入输出轴在同一轴线上，而且有与电机直联一体的独特性，因而结构紧凑造型美观新颖、体积小、重量轻。
（2）密封性能优越、给料均匀稳定、卸料运行平稳、噪声低、故障少、使用寿命长、耐磨性高。
（3）轴承、齿箱、远离阀体、避免高温灰尘的影响，前后端盖密封性能好，防止灰尘外泄，延长机动件、润滑系统的使用寿命。
（4）过载能力强，耐冲击惯性力小，适用于起动频繁和反正转。
（5）根据用户需要配置特殊专用电机，如防爆、调频、调速、船用电机等，以满足用户特殊要求。
在材质上也可根据用户需要进行特殊加工，如耐高温、耐腐蚀、不锈钢、柔性叶片、防爆叶轮等。
四、产品图片沧州中能卸料器0317-*******五、外形及法兰尺寸图六、广泛应用旋转供料器广泛应用于建材、冶金、化工、电力等行业,还能将上部料仓中的干燥粉状或小颗粒连续均匀地输送到下接设备中，旋转供料器又称电动回转卸料阀。
旋转供料器是连续均量输送尘灰、煤粉及其他干燥物料(粒度小于10毫米)的输送设备。
旋转供料器的详细介绍由沧州中能刘欢提供，希望能给您带来帮助。
定量给料机安装说明
1、安全信息：1.1有目的的使用给料机· 定量给料机是为称重和给料散装固体而设计的。
· 当把你们给的特定物质输入给料机进行调试时，注意那些在相关服务和电子称重指南里给出的说明和在系统文件中所给出的技术数据。
· 定量给料机不是安装用来处理一般原料的，而是用来处理那些设定的原料的。
· 如果定量给料机是一个大型系统或过程的一部分，经常要在调试前确定从逆流平台部分不会有危险出现，例如，定量给料机溢出或顺流设备。
· 对于定量给料机有潜力影响安全的建设性的改变在申克公司没有接受的情况下一定不要实施。
这些也是用于安装安全设备以及操作部分的焊接工作。
· 备用零件应该满足申克所规定的技术数据，因此，只有非伪造的备用零件能够使用。
1.2不同系列这个手册适用于定量给料机INTECONT PLUS系列。
请参考你们具体订购的文件，找出我方提供的系列。
两种系列的不同之处在手册的相关章节中已简要说明。
1.3风险或指示如果系统不能被正确安装或者被没有经验的人调试或操作，就可能存在风险。
在这本指南中，风险的标志如下：危险：出现这个标志说明了被描述的操作，程序或项目有引起严重伤害的隐患。
遵守所有安全操作的指示来避免发生这些危险。
警告：出现这个标志说明了被描述的操作，程序或项目可能会对机器或其零造成坏。
遵守所有安全操作的指示来避免发生这些危险。
损警告：电压危险！有电击和电灼伤的危险。
·禁止触摸1.4工人的资格·只有受过培训的，被授权的工人能够操作服务手册中涉及到的工作。
·工人必须熟悉安装工作和在起重机上手工安装部分的安全注意事项。
·测量系统工作必须由有很好技术和控制的工程师来操作。
·要求工人们能够知道当地的安全法规和避免事故的规则。
1.5操作者的资格z只有技术熟练，被授权的人才有资格根据说明书来操作定量给料机。
z定量给料机与工厂相连接，使用者一定要通过额外的指示使得服务手册被完善，同时这些对操作者能够有用。
DEL定量给料机说明书.
停
II:
Mfz
参数
:按此键显示POOX参数，X表示0〜7，
参數
1到P007参数后又从F008功能执行到F012功能，共十二个字代码，执行完从P000循环；
増加
3.1.3检查和改变设定参数的操作
确认
.,P001~ P007参数数值可修改，F008~ F012为功能键与确认键结合完成相应的功能.参数功能简介：
增加
P001
左移
确认
參数
-竝
移
例如：P001时，按增加键或左移键显示原零
点
增加可值为0123
假设现在改为0789,可按下列步骤完
成..0000;
::
……..0007;
瑜加
……..0070;
左移
……..0078;
璃加
……..0780;
确认
……..0789;
P000:置仪表地址，485通讯时用，详见通讯手册，操作步骤同上P001相同；P002:置仪表系数，操作步骤同上P001相同；
P003:置校零时间，操作步骤同上P001相同；
P004:置比例参数，操作步骤同上P001相同；
6
DEL定量给料机使用说明书
P005:置积分参数，操作步骤同上P001相同；
P006:置微分参数，操作步骤同上P001相同；。
中文给料机说明书合格证
XG型电动给料机使用说明书无锡市华源电站除灰设备有限公司目录一、用途二、原理与结构三、主要技术性能表四、安装与调试五、维护与使用一、用途XG型电动给料机亦称电动锁气机，回转阀。
可用于火电厂、化工厂、水泥厂、粮食等部门输送系统中作锁气，均匀定量给料之用。
在火电厂主要按装于灰库、省煤器、空气预热器等灰斗下。
二、原理与结构XG型电动给料机，其工作过程是由带有若干叶片的转子在机壳内旋转，物料从上部集灰斗或料仓下落到叶片之间，然后随叶片转至下端，使物料排出，实现定量给料。
电动给料机由如下主要构件组成：（结构见附图）1、轴承端盖2、填料压盖3、驱动部件4、叶轮5、主轴组件6、机壳7、链轮、链条8、安全螺栓三、主要技术性能表外形尺寸参数见附图四、安装与调试1、安装时在给料机进料口加设清除杂物用的过滤网，避免运行时杂物卡入机壳与转子之间，损坏给料机主要部件或驱动装置。
2、安装时应在给料机上下结合面加设密封层填片，且拧紧上下联接螺栓，防止给料机结合面泄漏，产生飞灰，跑灰现象。
3、安装完毕后，需检查链条紧松程度，可利用减速机连接螺栓给于调整；亦可在减速机底脚处加设垫片来调整。
4、设备投运前，应检查叶轮转动情况：手盘轻巧灵活后才允许接通电源进行空负载运行，注意各运转部件之情况及轴承温升，正常后进入带负荷试运行。
试运行时间不得少于72小时。
5、合理调整填料箱压盖螺栓的松紧，以防止飞灰，跑灰或轴负载过大。
五、维护与使用1、设备两轴承处油杯应每班加黄油一次。
2、摆线针轮减速机应遵说明书要求进行定期加油。
3、定期用油漆刷子将润滑剂加在链条和链环之间（润滑油可用20#机油）。
4、减速机出轴端小链轮处安全螺栓如被切断，应迅速切断电源，排除故障，并更换安全螺栓。
5、在进行给料机内部零件的检查、拆装工作前，应切断电源。
6、在检修给料机内部零件时，先拧掉端盖上联接螺栓，再利用两端盖上的装拆螺孔进行装卸，以免损坏机件。
7、每次拆开转子检修，重新装配时应注意转子叶轮与两端面盖间的间隙，调正至轴向间隙0.5~1.0mm，然后在两面端盖法兰间加入密封调整垫片，拧紧联接螺栓。
定量给料机说明书-11页word资料
SDEL/DEM系列定量给料机使用说明书陕西斯达实业有限公司中国·西安目录一、概述二、工作原理三、系统结构及各部位的功能四、性能特点及主要技术指标五、安装及调试六、标定与校秤七、维护与保养八、一般（特殊）情况的处理办法一、概述SDEL/DEM系列定量给料机是我公司在采用德国卡尔申克（CARLSCHENCK）公司定量给料机技术的基础上，结合西门子专用于计量的先进的控制系统，即西门子自动控制模块，采用先进加工工艺制造的，具有先进水平的连续称量给料设备，适用粉状、散粒状和块状物料的喂料计量和定量控制。
在国内外大中型水泥企业中被普遍采用。
SDEL/DEM系列定量给料机是机电仪一体化产品,它通过目前世界广泛流通的自控设备西门子可编程控制器PLC、变频器及标准工业PC机组成高性能的标准性的自控系统。
二、工作原理1、称重原理：SDEL/DEM系列定量给料机在稳定地输送物料的过程中，测速传感器和称重传感器将精确提供皮带的运行速度和物料的瞬时载荷两种信号供可编程控制器PLC或系统微机接收并处理。
根据测定值和设定值的比较，输出相应的调节信号，通过变频器调整皮带转速改变物料的输送量，从而准确完成物料的称重计量和物料定量给料控制。
在整个工作过程中都能自动按照预定的程序，依据设定的给料量自动调节流量使之等于设定值。
以恒定的给料速率连续不断的输送散状物料，并能定量给料、自动计量和累计。
2、控制原理流程图：流程图Ⅰ：流程Ⅱ：物料通过秤体的称量段时，其重力传递到称量框架上，称量框架经过杠杆系统把作用力加在称重传感器上，称量框架负荷分配情况如下图：称量框架负荷分配情况见图空白三角表示，重力的一半加在中间的称重托辊上。
Q ------称量框架的负荷 Kgq ------皮带单位负荷 Kg/mL/2------称为有效称量段长 LNGEFF控制原理：给料量P是由皮带负荷和皮带速度决定的，皮带负荷与皮带速度的函数比例要相当与设定值：P = q × v = W 设定值变化的┘└被控制的q低时，通过自动控制模块输出至变频器控制信号就大，电机速度就高，由于主要是控制称量段，所以误差比较小。
定量给料机设备操作规程
定量给料机设备操作规程定量给料机设备操作规程一、设备概述定量给料机是一种常用的物料供给设备，用于将散装物料按照一定的流量控制精确地给予下游设备或工艺过程。
本操作规程旨在对定量给料机设备的操作进行规范，确保设备的正常运行并提高工作效率。
二、设备操作前的准备工作1. 检查定量给料机设备的电源是否正常，接地是否良好。
2. 检查设备的机构、传动装置、供料系统、控制系统等是否完好无损。
3. 检查设备的润滑系统是否正常，油位是否符合要求。
4. 检查设备周围是否有杂物堆放，如有应及时清除。
5. 安装好防护设施，确保人员安全。
三、设备操作步骤1. 按照设备操作面板上的图示和标识，启动设备的电源开关。
2. 检查设备的各项仪表是否正常显示，待设备预热完成后，进行下一步操作。
3. 根据所需的给料量调整设备的给料参数，如给料速度、给料时间等。
4. 打开设备的进料闸门，并确保导向装置的位置正确，以便物料顺利进入给料机。
5. 启动设备的给料系统，使物料开始流动。
6. 观察设备运行状态，确保物料能够顺利地通过给料机。
如发现异常情况，应及时停机检查。
7. 当达到设定的给料量后，停止设备的给料系统，关闭进料闸门。
8. 关闭设备的电源开关，结束设备的运行。
四、设备操作注意事项1. 操作人员应熟悉设备的结构和工作原理，确保操作正确。
2. 操作人员应时刻注意设备的运行状态，如发现异常情况应及时报修。
3. 操作人员应按照操作规程进行操作，不得随意修改设备的参数和设置。
4. 在设备运行过程中，禁止随意开启设备的防护装置，以免发生安全事故。
5. 定期对设备进行巡检和保养，确保设备的正常运行。
6. 操作结束后，应清理设备周围的杂物，保持设备环境整洁。
五、设备操作的安全措施1. 操作人员应佩戴符合要求的个人防护用品，如安全帽、防护眼镜、防护手套等。
2. 禁止未经授权的人员操作设备。
3. 在操作设备前，应将设备周围的人员疏散至安全区域。
4. 在设备运行过程中，严禁将手或其他物品伸入设备内部。
星型给料机操作规程
星型给料机操作规程星型给料机操作规程一、操作前的准备工作：1. 熟悉星型给料机的结构和工作原理，了解各部件的功能和使用方法。
2. 检查星型给料机的外观是否完好，各部件是否齐全，有无损坏或松动现象。
3. 检查给料机周围是否有障碍物或杂物，保持工作环境整洁。
4. 了解给料机的工作参数，如给料速度、给料量等，根据实际需要进行调整。
二、操作步骤：1. 启动给料机前，先检查电源是否正常，并按操作规程正确接通电源。
2. 打开进料口，将要给料的物料均匀地倒入给料机中，注意控制物料的速度和量，避免过量或过快给料。
3. 启动给料机，按照设定的给料参数进行工作，如给料速度、给料时间等。
4. 在给料过程中，注意观察物料的流动情况，确保物料能够顺利进入下一道工序。
5. 如需调整给料参数，应先停止给料机，再进行调整，并在调整完成后重新启动给料机。
6. 在给料机工作过程中，严禁任何人员靠近或触摸给料机，防止发生安全事故。
7. 如发现给料机有异常音响、异味或其他异常情况，应立即停机检查，并通知相关人员处理。
8. 给料完成后，及时关闭进料口，并关闭给料机电源，进行清洁和维护工作。
三、操作注意事项：1. 在操作给料机时，应严格按照设定的参数进行操作，避免超负荷或过度给料。
2. 给料过程中，应保持周围环境整洁，确保工作区域没有杂物或障碍物。
3. 给料机工作过程中，应注意观察物料的流动情况，及时发现异常情况并进行处理。
4. 给料机工作期间严禁靠近或触摸给料机，以免发生安全事故。
5. 给料机使用一段时间后，应定期进行清洁和维护，保持设备的正常运行和寿命。
6. 如发现给料机有异常情况或故障，应立即停机检查，并通知相关人员进行处理。
7. 操作时要注意个人安全，佩戴好工作服、安全帽等个人防护用具。
总结：以上就是星型给料机的操作规程，操作人员在操作前要熟悉设备结构和工作原理，并按照规程进行操作。
如果发现任何异常情况，应停机检查并及时通知相关人员处理，以确保设备的正常运行和人员的安全。
星型卸料器设计手册
星型卸料器设计手册第一章：星型卸料器的原理和结构设计1.1 星型卸料器的工作原理星型卸料器是一种常用于物料输送和卸料的设备，其主要工作原理是通过旋转的星型搅拌杆将被输送的物料从容器内部按照预定的轨迹均匀地输送到设定的位置。
星型卸料器主要由电动机、减速机、星型搅拌杆、料仓等组成，其工作过程中通过星型搅拌杆的旋转将物料推动和搅拌，从而实现物料的均匀输送和卸料。
1.2 星型卸料器的结构设计星型卸料器的主要结构包括电动机、减速机、星型搅拌杆、料仓、料口等。
电动机是星型卸料器的动力源，通过减速机将电动机的转速减慢并传递给星型搅拌杆，从而实现对物料的搅拌和输送。
料仓是星型卸料器装载物料的容器，在料仓内设置有料口，通过料口将物料输送至被设计的位置。
第二章：星型卸料器的工作原理和结构设计2.1 星型卸料器的工作原理星型卸料器主要通过星型搅拌杆的旋转将物料从料仓内推向出料口，实现物料的均匀输送和卸料。
通过设计不同的速度和轨迹，可以实现对不同类型和特性的物料进行有效输送和卸料。
2.2 星型卸料器的结构设计星型卸料器在结构上需要保证星型搅拌杆的牢固和稳定，同时对电动机、减速机等部件的选型和安装也需要进行合理的设计，以确保设备的可靠性和安全性。
对料仓和料口的设计也需要考虑物料的性质和输送要求，以最大程度满足用户的需求。
第三章：星型卸料器的使用和维护3.1 星型卸料器的使用在使用星型卸料器时，需要严格按照设备说明书的要求进行操作，尤其是对电动机、减速机等零部件的操作需进行严格控制，以确保设备的正常运行。
使用过程中需要经常对设备进行检查，并做好相应的维护和保养工作。
3.2 星型卸料器的维护星型卸料器的维护工作主要包括对电动机、减速机、星型搅拌杆等部件的周围进行清洁，对设备的润滑和调整，以及对设备运行情况的监测和记录。
通过维护工作，可以延长设备的使用寿命，提高设备的安全性和可靠性。
结语星型卸料器作为一种常用的物料输送和卸料设备，在多种行业中均有广泛的应用。
