充电电池容量测试仪实现方案

合集下载

电池的容量测定实验

电池的容量测定实验

电池的容量测定实验电池容量是衡量电池能量储存能力的重要指标,正确测定电池容量对于我们了解电池性能具有重要意义。

本文将介绍一种常用的电池容量测定实验方法。

实验目的:了解电池的容量,掌握电池性能评估的方法。

实验原理:电池的容量指的是在特定条件下,电池释放或存储的能量量。

通常以毫安时(mAh)作为单位。

常用的测量电池容量的方法是通过放电测试。

实验仪器和材料:- 电池(待测)- 万用表- 变阻器- 连接线实验步骤:1. 将电池的电压使用万用表进行测量,记录下初始电压。

2. 通过连接线将电池和变阻器连接,将变阻器的阻值调整至适当的数值。

3. 将电池连接到变阻器的输入端,同时将万用表连接到变阻器的输出端,以测量电池的电流。

4. 记录下电池的放电时间,通常建议至少进行1小时的放电时间。

5. 在放电过程中,每隔一段时间检查并记录电池的电压,直至电池放电完毕。

6. 根据实验中记录的电流和时间数据,计算电池的容量。

实验注意事项:1. 在进行电池放电实验时,要特别注意安全,避免触电或短路等事故发生。

2. 实验时应使用适当的测试仪器和设备,确保测量的准确性。

3. 在实验中应尽量避免电池过度放电,以免损坏电池。

实验结果分析:通过实验测定得到的电池容量可以用于评估电池的性能。

一般情况下,电池的容量越大,代表其能够提供的电能越多,使用时间越长。

结论:本实验通过放电测试的方法,测定了电池的容量。

通过实验结果可以评估电池的性能,为后续的应用提供参考。

参考文献:[1] 张三,李四. 电池容量测定的实验方法[J]. 物理实验, 20XX(XX): XX-XX.以上便是关于电池容量测定实验的一种常用方法,在实际操作中应注意安全,并确保测量的准确性。

希望本实验对于理解电池性能评估有所帮助。

自制简易电动车充电器参数检测仪

自制简易电动车充电器参数检测仪

自制简易电动车充电器参数检测仪早期的充电器为两段式充电器,采用恒压充电方式,即从开始充电一直到转灯,充电器都输出同一个电压,转灯后才把电压降低,进入涓流维持阶段。

当电池电压较低(电量基本上用完)时,这种充电方法一开始充电电流非常大,容易损坏充电器,对电池寿命也有影响。

目前使用的电动车充电器大多为三段式充电器,即采用三个阶段的充电方式:恒流充电阶段、恒压充电阶段和涓流充电阶段。

后两个阶段都采用恒定电压,只是电压高低不同。

所以也称为高恒压充电阶段和低恒压充电阶段。

恒流充电阶段采用恒定的充电电流给电池充电,避免当电池电量基本上用完时开始充电时段充电电流过大。

这一阶段,充电器输出基本恒定的电流,输出电压则随着电池电量的不断增加而逐渐升高,当升高到恒压充电阶段设定的电压时,自动转到恒压充电阶段,充电器的输出电压不再升高,保持恒定,充电电流则随着电池电量的继续增加而逐渐减小,当电流减小到设定的值的,就认为电池已基本充满电,充电器转灯,并将输出电压降低一个级别,进入涓流充电阶段。

涓流充电阶段充电电流很小,用来补充因电池自放电而损耗的电量,使电池电量保持在充满的状态。

三段式充电器有4个重要的参数:1、恒流充电阶段的充电电流。

这个参数跟电池的容量有关,不同安时数的电池要求不同。

所以充电器都标明是用于几安时的电池的。

2、恒压充电阶段的输出电压。

这个参数一般按(14.7V*电池个数)到(14.8V*电池个数)来定,所以充电器也都标明是几伏的充电器(实际应该是用于几伏电池的充电器,并不是充电器的输出电压是几伏)。

比如48V电池是一组4个,每个12V。

所以恒压充电阶段的输出电压为14.7V*4=58.8V到14.8V*4=59.2V之间。

3、转灯电流。

这个参数跟电池的容量有关,不同安时数的电池要求不同。

4、涓流充电阶段的输出电压。

这个参数一般按(13.7V*电池个数)到(13.8V*电池个数)来定。

比如48V电池涓流充电阶段的输出电压为13.7V*4=54.8V到13.8V*4=55.2V之间。

充电电池容量测试仪实现方案

充电电池容量测试仪实现方案

充电电池容量测试仪实现方案电池容量是衡量电池质量的重要指标。

充电电池的容量测试有很多的方法。

可以依据电池的放电曲线,进行短时间放电,从而粗略得出电池容量。

这种方法最大的优点是快速,但是充电电池的放电曲线并不具有普遍性,很多劣质电池放电初期电压也很平稳,一旦进入中后期,电压下降非常迅速,所以采用这种方法得出的结论将非常不准确的。

最可靠最准确无误的还是以标准电流放电,全程测量实际放电时间的方式。

 不同的放电电流,充电电池最终能够释放出的电量是不同的,有一定的差距。

蓄电池的容量标注都是有统一标准的。

目前使用最多的是10小时率放电容量与20小时率放电容量两种。

10小时率放电容量就是电池以恒定电流放电,至电量耗尽放电时间能够维持10个小时左右,这个电流就被称作10小时率电流(衡量电量用尽的标准,不能以电池放电端电压降低到零为准。

电池过度放电,会导致电池容量减少,无法恢复,乃至提早损坏、完全失效。

所以每种电池放电终止电压都有严格的规定,这个可以查阅相关资料。

过度放电与过度充电是造成充电电池不能达到使用年限、提前报废的主要原因)。

实时放电的测量方法最大的缺点就是费时费力,因为耗时久这样测量精度也很容易受到各种外部因素的影响。

测量过程中如果用10小时率电流持续放电时间至少都要在5个小时以上,作这样长时间的测试更需要足够的耐心与精力以及充裕的时间。

科技的发展是非常迅速,今天单片机已经非常普及了。

通过单片机程序控制对放电时间,深度进行自动化控制,就很容易精准测出电池的实际容量,实现整个过程的自动控制。

模拟实际放电测量容量的方法虽然对能源有一点浪费,但是对于1A、2A以下的小容量充电电池还是完全可行的,对大容量电池进行抽样检查也是很有必要。

下面介绍的电池容量测试。

可充电电池性能检测仪作业指导书

可充电电池性能检测仪作业指导书
4.单击’联机’,在电池检测窗口1通道按右键,选中’启动工作’单击,在弹出的窗口单击右下角的’发送’,选取被测通道,按确定.
5.测试完毕后,分别在电池检测各窗口通道按右键,选中’历史记录’单击,在弹出的窗口最后一行记录其恒流放电时间.
6.关闭电源,取走电池.
3.测试参数设置(1),适用于AA600电池检测.
备注:1.放电时间要求大于或等于54分钟.如果第一次測不合格電池經第二次測還不合格的,则判定该电池不合格.
2.參考國標GB/T11013-1996檢測.
3.非技術測試人員不得調動測試
内容摘要
制作
审查
核准
文件名称
可充电电池性能检测仪作业指导书
制定日期
Mar 02,2016
页次
1/1
文件编号
I-ATC-3-QC-221
制作单位
QC部
版本
A
1.仪器名称:可充电电池性能检测仪
2.操作步骤:
1.将被测电池同一方向(正下负上)安装在检测设备中.
2.打开检测仪的电源开关和打开电脑.
3.双击电脑桌面上的RBTS快捷图标.
1.600mA恒流放电至1.0V.
2.搁置10分钟.
3.600mA恒流充电75分钟.
4..搁置10分钟.
5.600mA恒流放电至1.0V.
测试参数设置(2),适用于AA900电池检测.
1.900mA恒流放电至1.0V.
2.搁置10分钟.
3.900mA恒流充电75分钟.
4..搁置10分钟.
5.900mA恒流放电至1.0V.

电池充放电容量检测装置设计

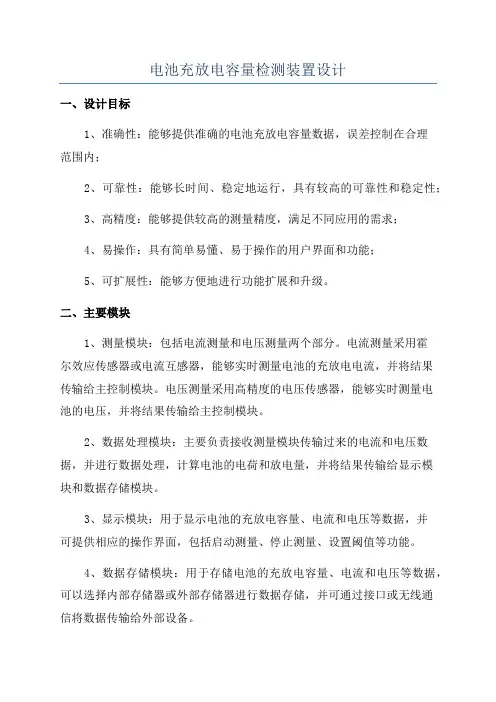

电池充放电容量检测装置设计

电池充放电容量检测装置设计一、设计目标1、准确性:能够提供准确的电池充放电容量数据,误差控制在合理范围内;2、可靠性:能够长时间、稳定地运行,具有较高的可靠性和稳定性;3、高精度:能够提供较高的测量精度,满足不同应用的需求;4、易操作:具有简单易懂、易于操作的用户界面和功能;5、可扩展性:能够方便地进行功能扩展和升级。

二、主要模块1、测量模块:包括电流测量和电压测量两个部分。

电流测量采用霍尔效应传感器或电流互感器,能够实时测量电池的充放电电流,并将结果传输给主控制模块。

电压测量采用高精度的电压传感器,能够实时测量电池的电压,并将结果传输给主控制模块。

2、数据处理模块:主要负责接收测量模块传输过来的电流和电压数据,并进行数据处理,计算电池的电荷和放电量,并将结果传输给显示模块和数据存储模块。

3、显示模块:用于显示电池的充放电容量、电流和电压等数据,并可提供相应的操作界面,包括启动测量、停止测量、设置阈值等功能。

4、数据存储模块:用于存储电池的充放电容量、电流和电压等数据,可以选择内部存储器或外部存储器进行数据存储,并可通过接口或无线通信将数据传输给外部设备。

5、控制模块:主要负责控制整个装置的工作流程,包括采样频率、数据处理算法、界面显示等。

三、关键技术1、电流和电压测量技术:选择合适的传感器和测量电路,确保测量的准确性和稳定性。

2、数据处理算法:根据电流和电压的测量数据,进行数据处理和计算,得到电池的充放电容量。

3、界面设计:设计友好的用户界面,方便操作和查看数据,可以使用触摸屏或按钮进行操作。

4、数据存储与传输:选择合适的存储器和传输方式,确保数据的安全存储和传输。

四、工作原理1、启动装置:按下启动按钮或触摸屏上的启动按钮,装置开始工作。

2、测量:测量模块开始采集电流和电压数据,并将数据传输给数据处理模块。

3、数据处理:数据处理模块接收到电流和电压数据后,进行数据处理和计算,得到电池的充放电容量。

简单的锂电池容量测量仪制作

简单的锂电池容量测量仪制作

简单的锂电池容量测量仪制作如果只是想⼤致知道电池的容量,可以⽤⽐较简单的⽅法来测量。

放电电流⼤概100mA,⼩⽯英表的⾛时时间乘以100就是容量(mAh)。

把R2换成3.3 欧的电阻,就是200mA恒流放电的。

注意:必须是有保护板的锂电池!!!上⾯两个电路⽐较简单,适合有保护板的锂电池。

但是,他的测量误差⽐较⼤,电池到放电后期已经处于⾮恒流状态,放电电流已经减⼩,但计时⽯英表仍然计时,使得测出的容量偏⼤。

下⾯这个电路,增加了以TL431为基础的电压检测电路,电池放电到设定电压后,切断放电电流,⽐较适合没有放电保护板的电池,同时防⽌⼩电流放电,得到不准确的容量值。

电路由被测锂电池本⾝供电,使⽤⽐较⽅便。

因为只需要知道⼤致的容量,不需要绘出放电曲线,所以就采⽤⼩⽯英表来计时,廉价易得。

外壳利⽤报废的⼿机电池万能充电器改造⽽成,尽可能利⽤⾥⾯原有的零件,⽐较容易制作。

IC2利⽤原来万能充⾥⾯的闪烁驱动电路:当SW2 断开时,两个3.3Ω电阻串联,放电电流⼤约是100mA,与⽯英表的⾛时时长相乘即是电池容量(mAh),闭合开关SW2,放电电流加倍,即200mA,可以节省⼀半测试时间,⽤于较⼤容量的电池测量。

如果只是测量⼩容量的锂电池,SW2可以不装。

恒流电路的⼯作与否,由IC1 TL431和 R7 R8的分压决定,本电路的截⽌⼯作电压设计为3.3V,当然也可改成其它电压(如截⽌在3V),只需调整R7 R8即可。

之所以截⽌电压设定在3.3V,是因为试验中发现锂电池电压下降到3.3V时,放电电流已经降到不⾜100mA,实际所余电量已经不多,截⽌电压过低对电池不利。

R6提供⼀个正反馈,可以使电路加快反转,同时产⽣⼀个约0.3V的回差,电池电压降到3.3V,电路截⽌后会⽴刻上升⾄3.5V左右,此电阻可以避免电路频繁动作。

LED3 IC2 组成放电指⽰电路,放电过程中LED3以2Hz的频率闪烁,IC2有TO92和软封装两种封装形式,它的管脚排列如图中所⽰。

毕业设计(蓄电池容量检测仪的设计)

毕业设计(蓄电池容量检测仪的设计)

毕业设计(蓄电池容量检测仪的设计)1000字随着现代技术的快速发展,蓄电池作为现代化生活必不可少的配件,广泛应用于各种设备。

蓄电池容量检测仪的设计,可以帮助人们精确地检测蓄电池的容量,提高生活品质和安全性。

一、设计目标本设计旨在设计一种蓄电池容量检测仪,其主要特点如下:1.可随时随地对蓄电池进行容量检测。

2.有效避免蓄电池容量不足时的使用安全问题。

3.低功耗、高效率、使用方便。

二、实现原理蓄电池容量检测仪主要基于蓄电池内部电量的变化特性进行设计。

在使用中,通过对电池的电压和电流的实时监测,可实现对蓄电池实际容量的精确计算。

基于此原理,本设计方案选用了单片机作为控制核心,在单片机的操控下,电路可以实现对蓄电池容量的实时检测和显示。

三、设计方案1.硬件设计该检测仪的硬件设计包括电路板、电源、显示屏、检测电路和数据采集模块等。

(1)电路板设计采用双层结构的电路板,以提高电路板的集成度和稳定性。

(2)电源设计电源电路设计采用高效率的DC/DC变换器,能够快速为电路提供所需的电能,提高了整个检测仪的稳定性。

(3)显示屏设计显示屏采用数码显示,可以很方便地显示蓄电池容量和工作状态等信息。

(4)检测电路设计检测电路设计采用高精度的模拟电路和数字电路,能够精确地测量蓄电池的电流和电压,并能进行实时数据采集。

(5)数据采集模块设计数据采集模块设计采用通信接口,可以通过USB接口将检测结果上传至计算机进行分析和处理。

2.软件设计该检测仪的软件设计采用C语言,通过单片机控制,实现对数据的采集和实时监测。

其中涉及的关键技术有:控制程序设计、数据采集算法、通信协议设计。

四、设计结果经过实际测试,本设计方案实现了对蓄电池容量的精确检测,并能动态显示电量和工作状态等信息。

整个检测仪设计成本低、功耗小、使用方便,且稳定性高,可以广泛应用于各种电池相关的设备中。

总结:通过本次蓄电池容量检测仪的设计,我深入了解了单片机的工作原理和控制程序设计等关键技术,同时也体会到了在项目开发中解决问题的重要性。

电池测试仪原理

电池测试仪原理

电池测试仪原理电池测试仪是一种用于评估电池性能和状态的设备。

它通过测量电池的电流、电压和其他参数,给用户提供关于电池容量、电量、健康状态和预测寿命等信息。

本文将介绍电池测试仪的原理和工作方式。

一、电池测试仪的原理电池测试仪基于以下原理进行工作:1. 电池电流测量:电池测试仪通过接入电路,测量电池的放电和充电电流。

电流传感器会将电流转换为电压信号,然后通过放大和滤波等处理,得到准确的电流数值。

2. 电池电压测量:电池测试仪使用电压传感器测量电池的电压。

传感器将电压转换为相应的电压信号,并经过滤波和放大等处理,以获得准确的电压测量结果。

3. 温度测量:电池测试仪还可以测量电池的温度。

通过温度传感器获取电池表面或内部的温度数据,以了解电池的工作温度范围和热耗散情况。

4. 数据处理与分析:电池测试仪将测量到的电流、电压和温度等数据传输到内部处理器进行分析。

处理器会根据预设的算法和模型,计算电池的容量、剩余电量和寿命等指标,并将结果显示在测试仪的屏幕上。

二、电池测试仪的工作方式电池测试仪的工作方式如下:1. 设备连接:将电池正确地连接到测试仪上,并确保电池极性正确。

2. 参数设置:根据电池的类型和规格,在测试仪上进行相应的参数设置。

这些参数可以包括电池类型、电压范围、充放电速率和测试时间等。

3. 测试开始:用户启动测试仪,开始对电池进行测试。

测试仪会按照预设的参数,控制电池的充放电过程,并实时采集电流、电压和温度等数据。

4. 数据分析与显示:测试仪会将采集到的数据传输给内部处理器进行分析。

处理器会根据测量数据和预设算法,计算电池的状态参数,并将结果显示在仪器的屏幕上。

5. 结果评估:用户可以根据测试结果评估电池的容量、剩余电量和寿命等指标,并做出相应的判断和决策。

如果电池表现不佳,用户可以选择更换或维修电池。

三、电池测试仪的应用电池测试仪广泛应用于各个领域,包括电子设备维修、电池生产和研发、储能系统等。

以下是一些主要应用:1. 电子设备维修:电池测试仪可以帮助维修人员快速评估电子设备电池的性能和健康状态,判断是否需要更换电池。

电池容量测试仪 原理

电池容量测试仪 原理

电池容量测试仪原理
电池容量测试仪是一种用于测量电池容量的设备,它能够准确地评估电池的电量储存能力。

该测试仪的工作原理基于电池放电过程中的电流和时间之间的关系。

通常,电池容量测试仪利用恒定电流放电的方法,将一定的电流从电池中通过。

测试仪会记录电池在放电过程中的电压变化,并根据实际记录的数据计算出电池的容量。

首先,测试仪会将已知的恒定电流通过电池,这个电流通常是电池标称容量的一部分。

接着,在整个放电过程中,测试仪会记录电池的电压值,以及放电的时间。

电池容量的计算基于一个简单的公式——容量等于电流乘以时间。

通过记录电池放电的时间和电压变化,测试仪可以计算出电池的容量。

在放电过程中,测试仪会将每个时间点的电流和电压值记录下来,并绘制成曲线图。

通过分析电池放电曲线,测试仪可以确定电池的容量,即在规定电流下,电池能够供应的电量。

这样就可以准确评估电池的储电能力,并判断它是否符合标称容量。

需要注意的是,为了获得准确的测试结果,电池容量测试仪需要在恒定的温度环境中进行测试。

温度的变化会对电池的性能产生影响,因此测试时要控制温度的变化。

总之,电池容量测试仪利用放电过程中的电流和时间关系,通
过记录电压变化和放电时间,计算出电池容量。

这种测试仪的原理简单明了,可以准确评估电池的容量,为用户提供有用的参考信息。

电池电量测量设计方案

电池电量测量设计方案

电池电量测量设计方案bq2650x 和bq27x00 为电池厂商提供了一种简单的电池电量报告替代方法。

只需通过从电池电量监测计的寄存器中读取数据,主机便可以获得剩余电量值,然后将这一结果显示给最终用户。

利用电池电量监测计,最终用户可以在剩余电量极少的情况下尽可能多地使用电池的所充电量,因为电量估计将会比仅对电池电压进行测量所获得的数据更加准确。

电池电量监测计可以用于各种结构中,其拥有验证特性,并允许在许多两节电池供电的应用中使用。

尽管电压测量已经单独被用于许多便携式产品估算电池的剩余电量,但是这种方法可能存在高达50% 的误差。

电池电压和电量之间的关系会随放电率、温度和电池老化程度而有所不同。

例如,相比相同电量损耗的低放电率,高放电率会带来更大的压降。

当电池在不同温度下放电时,我们会注意到一些类似的特征。

随着对长运行时间产品的需求不断增长,系统设计人员需要一款更为精确的解决方案。

在一个宽范围的应用功率级中,使用电池电量监测计IC 来测量流入或流出电池的电荷,将得到一种更好的电池电量估算方法。

电池电量监测计原理电池电量监测计就是一种自动监控电池电量的IC,其向做出系统电源管理决定的处理器报告监控情况。

一个不错的电池电量监测计至少需要一些测量电池电压、电池组温度和电流的方法、一颗微处理器、以及一种业经验证的电池电量监测计算法。

bq2650x 和bq27x00 均为完整的电池电量监测计,其拥有一个用于电压和温度测量的模数转换器(ADC) 以及一个电流和充电感应ADC。

这些电池电量监测计还拥有一颗运行TI 电池电量监测计算法的内部微处理器。

这些算法将对锂离子(Li-ion) 电池的自放电、老化、温度和放电率进行补偿。

该微处理器可以使主机系统处理器不用进行没完没了的计算。

电池电量监测计提供了诸如“电量剩余状态”等信息,同时bq27x00 系统还提供了“剩余运行时间”信息。

主机在任何时候都可以询问到这种信息,并由主机来决定是通过LED 还是通过屏幕显示消息来通知最终用户有关电池的信息。

电池电量检测方案

电池电量检测方案

电池电量检测方案概述电池电量检测是现代电子设备中一个重要的功能,它能够告诉用户电池的剩余容量,从而帮助用户合理使用设备并避免意外断电。

本文将介绍一种常见的电池电量检测方案,并对其原理、应用和优缺点进行详细讨论。

方案原理电池电量检测方案的核心原理是通过对电池电压的测量来推算出电池的剩余容量。

电池容量和其电压之间存在一种线性关系,在不同的电池荷电状态下,电压值也会发生相应的变化。

通过事先对不同荷电状态下的电池电压进行标定和测量,我们可以建立一组电压-容量曲线,从而可以根据当前电压值来估计电池的剩余容量。

方案实现硬件要求实现电池电量检测方案的硬件要求相对简单,仅需以下几种部件:- 电池:作为电源供应,并进行电压测量 - 电压测量电路:负责将电池电压转换为可读取的电压值 - 控制器:负责采集电压值、进行计算和输出相关信息电压测量电路电压测量电路常用的有两种方式:基于电阻分压原理的电压分压方法和基于专用集成电路的电压检测方法。

电压分压方法电压分压方法是通过串联一个合适的电阻将电池电压分压到一个较小的范围内,然后通过模数转换器(ADC)将该电压转换为数字信号。

使用这种方法时,需要注意选取适当的电阻值,以确保合理的电压范围和精度。

专用集成电路方法专用集成电路方法采用一种特殊的集成电路,如电压检测芯片或电池管理芯片。

这些芯片通常具有集成的ADC和其他功能,可以方便地进行电池电压检测和其他相关功能的实现。

控制器控制器负责整个电池电量检测方案的实现。

其主要功能包括: - 采集电池电压值 - 根据电压-容量曲线进行计算,估计电池的剩余容量 - 输出电池电量信息,如百分比和剩余时间等 - 响应电池状态变化,进行相应的提示或警告方案应用电池电量检测方案广泛应用于各种电子设备中,如智能手机、手提电脑、无人机、智能家居等。

通过准确地估测电池的剩余容量,用户可以合理规划使用时间,避免因电池耗尽而导致的不便或数据丢失。

优缺点分析优点•电池电量检测方案实现简单,成本低廉•可实时监测电池的剩余容量,提供准确的电量信息•以数字形式输出电量信息,方便用户查看和使用缺点•电池电量检测方案受到电池和测量电路精度的限制,可能存在一定的误差•电池电量计算受电池的老化和环境温度等因素影响,可能随时间变化而出现相对误差结论电池电量检测方案是现代电子设备中不可或缺的功能之一。

电池充放电容量检测装置设计

电池充放电容量检测装置设计

• 129 •
ELECTRONICS WORLD・技术交流
经调理后的电池电压一定需要小于1.2V,因此首先采用1:4的电压采样 网络,经1:1调理后送至误差放大器的反相输入端。误差放大器的反相 端和输出间接RC电路,构成PI调节电路,防止系统自激震荡,误差放大 器的输出驱动调整管。
②恒流充电部分:主要通过调整管TIP142、运放组成的比例放大 器、PI调节器(误差放大器)、采样网络和基准电路通过负反馈来实 现。电流的采样采用一个小电阻将电流转换成电压来实现,电阻越小, 在电阻上产生的消耗也就越少,但采样幅度过小,噪声信号有可能淹没 有效信号,因此电阻值要适当。实际应用中选择一个由康铜丝绕制的0.1 电阻。电流经采样后的电压,经过反相比例放大器放大五倍后送入PI调 节器部分运放的“-”端,与单片机输入的基准电压进行比较,通过PI调 节稳定输出电流。
2.放电单元 需要实现的功能为放电的部分可关断,放电的电流可预先设置,电 路中的电流维持恒定。 其实现方法与充电部分相似,用三极管和场效应管串联作为开关, 连接到单片机,通过单片机信号控制放电电路的导通和关断。通过单片 机输入一个基准电压,与采样的信息进行比较,用负反馈控制电路放电 电流的稳定,并维持在给定的基准附近。
为实现上述功能,系统总体框图如图1所示,由充电单 元、放电单元、微处理器单元、显示单元、键盘、通讯单 元、电源单元等部分构成。微处理器单元接收键盘或来自上 位机的预置信息,控制充放电单元工作,采集充放电参数、 实时显示在LCD显示屏上。基于上位机指令上传测量数据。
流放电单元、电源转换部分,显示单 元、微控制器单元。分别实现电池的恒 压恒流充电,恒流放电,对电路所需电 压的转换,对数据的显示和对数据的采 集处理等功能(程宇菥,锂电池电量检 测系统设计:电子科技大学,2014)。

电池容量测试仪原理及使用方法【详解】

电池容量测试仪原理及使用方法【详解】

电池容量测试仪原理及使用方法【详解】电池容量测试仪是一款对电池能储存多少电量进行测试的仪器。

现在市面上需要测量的电池大多是手机电池,电脑电池,干电池,以及锂电池和蓄电池。

如果不知道这些电池的容量,就可能会存在安全隐患,或者出现电量不足,电量过多等情况。

但是电池容量测试仪也是有可能出现误差的,因此就需要对电池容量测试仪进行定期的校验,以保证正常的使用。

电池容量测试仪原理智能蓄电池放电监测仪是专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。

采用最新的无线通讯技术,通过PC机监控软件可对蓄电池放电过程进行实时监测,监控每节电池的放电过程。

智能蓄电池放电监测仪功耗部分采用新型PTC陶瓷电阻作为放电负载,完全避免了红热现象,安全可靠无污染。

整机由微处理器控制,液晶显示、中文菜单。

外观设计新颖,体积小、重量轻、移动方便。

各种放电参数设定完成后,自动完成整个恒流放电过程。

完全实现智能化。

使整个放电过程更安全。

智能蓄电池放电监测仪系列便携、智能化的专业设计使放电测试工作变得简捷、轻松,大大降低了专业维护人员的劳动强度,也提高了放电测试的科学性和智能化。

电池容量测试仪使用方法1、将输出线的正负极都接好,电池容量检测仪的正极和电池的正极是接在一起的,负级和电池的负级接在一起。

接好了之后,就会听到一个鸣叫的报警音,这是电池容量检测仪接通电源之后的提示音。

2、现在按选择键进行放电流试试,终止电压也是按选择键。

还有一些其他的键,清零键可以停止鸣叫音。

然后仪器就会开始对放电的时间进行记录。

3、然后选择放电的电流,7-14AH的话就是5A,17-24AH的话就是10A。

4、然后测试一下电池的容量,测试为10.5V,然后进行深度放电,电压是3V。

5、当放电停止的时候,鸣叫的报警声音也会停止。

现在我们已经测试完了,就可以取下电池了。

要记录放电的时间,计算的公式是:蓄电池的容量=放电的电流*放电的时间。

用89C2051制作的电瓶放电容量检测仪

用89C2051制作的电瓶放电容量检测仪

用89C2051制作的电瓶放电容量检测仪摘要:本文介绍了一种基于89C2051单片机制作的电瓶放电容量检测仪。

该检测仪可以准确地测量电瓶容量的剩余量,使用户及时了解电瓶的使用情况。

本文还详细介绍了检测仪的硬件设计和程序设计,最终实现了一个稳定可靠的电瓶放电容量检测仪。

关键词:89C2051单片机、电瓶、放电容量、检测仪、硬件设计、程序设计正文:电瓶的容量是指电瓶储存能量的大小。

随着使用时间的增加,电瓶的容量会逐渐减小。

当电瓶的容量减小到一定程度时,电瓶的使用效果也会逐渐变差。

因此,及时检测电瓶的放电容量是非常重要的。

本文介绍了一种基于89C2051单片机制作的电瓶放电容量检测仪。

该检测仪采用恒流放电的方法,对电瓶进行放电,然后通过测量放电时间和放电电压的方法计算电瓶的残余容量。

硬件设计方面,本文主要采用了89C2051单片机、小型发光二极管、电阻、显示器、按键等元器件。

其中,89C2051单片机作为检测仪的核心控制器,负责控制恒流放电、采集放电电压和时间等数据,并将计算出的电瓶剩余容量显示在液晶屏上。

而小型发光二极管作为状态指示灯,用于指示检测仪的工作状态。

程序设计方面,本文采用C语言编程,主要包括四个功能模块:电瓶放电控制模块、电压采集模块、时间采集模块和容量计算模块。

在电瓶放电控制模块中,通过控制恒流源的电流和电压来实现恒流放电的功能;在电压采集模块中,通过ADC转换模块采集电瓶放电过程中的电压数据;在时间采集模块中,通过定时器模块采集电瓶放电过程中的时间数据;在容量计算模块中,通过将采集到的电压和时间数据进行计算,得出电瓶的剩余容量。

实验结果表明,本文所设计的电瓶放电容量检测仪具有较高的精度和稳定性,能够准确地测量电瓶的剩余容量,适用于各种电瓶的检测。

电瓶作为一种流行的电源设备,在家庭、机动车辆、农场、工厂等场所广泛应用。

由于电瓶容量逐渐减小会导致电瓶电压不稳定,甚至无法支持设备的正常工作,因此及时检测电瓶剩余容量是保持电瓶稳定性能、确保设备正常使用的关键。

自制电池容量测试仪电路

自制电池容量测试仪电路

自制电池容量测试仪电路本文介绍一种用于1号2号5号或7号等常用电池容量测试的电池容量测试仪电路的制作,供爱好者参考。

电池容量测试仪电路图如下图所示。

整机电路除工作电源由变压器T、桥堆VD1及稳压器IC1等组成9V电压为全机供电之外,主要功能电路由放电电路,时基信号发生器,计数器电路组成: 1.放电器电路由时基电路IC2接成R—S触发器,其⑤脚为参考电压,校正VREF=2V,当②脚触发电平低于1.0V时电路即翻转,③脚输出端推动由BG1、BG2和BG3组成放电电路对电池EC放电,⑦脚内部放电管导通与截止决定后级计数器工作状态,⑥脚复位端接s1,并与后级联动。

2.时基信号发生器由可编程定时器IC3连接成循环工作状态,校正①脚上定时电阻R11使⑧脚输出方波脉冲,其周期为10分钟,作为下面计数器电路的基准信号。

3.计数器电路由10进制计数器IC4接成6进制电路为分钟,由LED2~LED7指示,其中(14)脚为信号输入端,(13)脚低电平计数而高电平则锁定。

另10进制计数器IC5接成10进制为小时显示,由LED8~LED16指示,其中③脚Q端空位由前级分钟取代。

电路中,必须注意(15)脚复位端,因IC5为两重复位,故加入了隔离二极管D1与D2,使其独立复位,以保证互不干扰。

工作过程如下:接通电源,装上需测试的电池EC.并将电流开关S2拨在适当位置上,然后按一下S1,电路全部复位,此时LED1点亮,表示电池进入放电状态,计数器也开始计时.LED2~LED16依次点亮,直至电池放电到端电压略低于1V时,IC2翻转,③脚为高电平,放电终止,与此同时,(7)脚内部放电管截止,IC4与IC5计数器被锁定,LED2~LED16相应点亮的位置即为放电时间。

元器件选择:本机所用集成电路IC1为LM7805,IC2为NE555、IC3为CD4541、IC4与IC5为CP4017,均为通用电路,市场均有供应。

电源变压器T采用1.5~2W已满足要求,校正电位器W1为多圈电位器型号3296,C4为定时电容必须选CBB型薄膜电容。

电气自动化专业毕业论文--全自动蓄电池容量检测仪的设计

电气自动化专业毕业论文--全自动蓄电池容量检测仪的设计

摘要本设计是以AT89C51单片机为核心的蓄电池容量检测系统,通过对AT89C51单片机软件编程可以实现以下基本要求:1、通过蓄电池放电测量电池容量;2、测量电压动态值;3、可切换显示电池容量/电压;4、测量结束后有报警提示。

为了检测蓄电池的端电压,以便显示电压,要进行电压采样,并且采样电路为小电流放电,使所测试的电压值比较准确;为了检测蓄电池的容量,要进行电流采样,并且为大电流放电,放电电流为3A-4.5A,还要求放电电流尽可能恒定。

系统的恒流放电电路由集成运算放大器构成,结构简单,调整方便。

该恒流放电电路,保证了放电电流的基本恒定,从而保证了容量检测的准确。

实时测量并显示电压,放电到10.5V则放电结束。

实时显示当前所放出的容量,积分计算出容量,不须人工计算。

采用了Atmel公司的AT89C51单片机,该单片机片内有4K的ROM,不需外接ROM,由它设计制成的数字显示的蓄电池容量检测系统,其整个系统呈现单片化结构,硬件电路构成简单,主要功能均由软件编程实现,因此体积小、可靠性高、测量显示方便、直观、价格低廉。

关键词:铅酸蓄电池,容量检测,恒流放电AbstractThe design is battery measurement system, of which AT89C51 micro controller as the core, through the software programming of AT89C51 SCM can achieve the following basic requirements: 1, battery capacity measurement by battery discharge; 2, measuring dynamic value of voltage, 3, may switch display the battery capacity / voltage; 4, alarm after the end of a measure.In order to detect the battery voltage, show that voltage, we must sample voltage, and sampling circuit is small current discharge so that test the voltage more accurate; To test the battery capacity, we must sample current, and discharge current is large. Discharge current is 3A-4.5A, also requires discharge current constant as possible. The constant current discharge circuit is composed of Integrated Operational amplifier. Structure is simple, and adjustment is easy. The constant discharge circuit ensure that the discharge current fundamental constant, so as to ensure the accurate of capacity detection. Measure and display voltage by real-time, 10.5 V to the discharge, and the discharge is over. Display capacity by real-time, and calculate the capacity by integration, do not need manual calculations.Using AT89C51 SCM of Atmel, 4K ROM within the SCM, without external ROM, the battery capacity detection system, design made of it, showed its monolithic structure, hardware circuit is simple, the main function work by the software programming. So size is small, it is highly reliable and measurement and showing is convenient, intuitive, price is low.Key words: Lead-acid batteries , Capacity detection ,Constant current discharge目录摘要(中文) (I)摘要(外文)....................................................... I I 1绪论.. (1)1.1课题研究的目的与意义 (1)1.2 国内外研究状况 (1)1.3 本设计要完成的工作 (3)2全自动蓄电池容量检测仪的原理简述 (5)2.1电池容量检测模块原理简述 (5)2.1.1 蓄电池容量检测方法 (5)2.1.2 蓄电池容量试验条件及要求 (7)2.1.3 恒流放电电路的介绍 (7)2.2 水浴温度检测模块原理简述 (8)2.2.1蓄电池容量与环境温度的关系 (8)2.2.2 水浴温度控制PID算法介绍 (8)3 硬件设计 (11)3.1 AT89C51简介 (11)3.1.1 主要特性 (11)3.1.2 时钟振荡电路和复位电路 (12)3.2 温度检测硬件设计 (13)3.3 温度控制部分硬件设计 (14)3.4电源稳压电路的设计 (16)3.5恒流放电电路的设计 (18)3.6 数字显示及键盘电路的设计 (19)3.7 报警电路及通信模块 (23)3.7.1报警电路的设计 (23)3.7.2 通信模块的设计 (23)3.8 A/D和D/A接口电路的设计 (24)4 软件的设计 (27)4.1主要度量转换 (27)4.2 主程序的流程图 (31)4.3 A/D转换程序的设计 (32)4.4键盘扫描程序的设计 (33)4.5数字显示程序的设计 (37)4.6 温度控制程序设计 (38)5 结论与展望 (40)参考文献 (41)致谢............................................... 错误!未定义书签。
