巧用地下室基础底板作为塔吊基础

合集下载

塔吊基础在地下室底板内整体式布置施工技术

塔吊基础在地下室底板内整体式布置施工技术

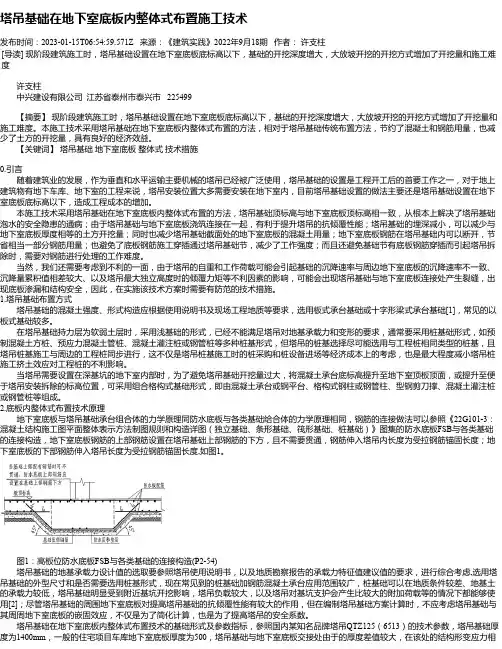

塔吊基础在地下室底板内整体式布置施工技术发布时间:2023-01-15T06:54:59.571Z 来源:《建筑实践》2022年9月18期作者:许支柱[导读] 现阶段建筑施工时,塔吊基础设置在地下室底板底标高以下,基础的开挖深度增大,大放坡开挖的开挖方式增加了开挖量和施工难度许支柱中兴建设有限公司江苏省泰州市泰兴市 225499【摘要】现阶段建筑施工时,塔吊基础设置在地下室底板底标高以下,基础的开挖深度增大,大放坡开挖的开挖方式增加了开挖量和施工难度。

本施工技术采用塔吊基础在地下室底板内整体式布置的方法,相对于塔吊基础传统布置方法,节约了混凝土和钢筋用量,也减少了土方的开挖量,具有良好的经济效益。

【关键词】塔吊基础地下室底板整体式技术措施0.引言随着建筑业的发展,作为垂直和水平运输主要机械的塔吊已经被广泛使用,塔吊基础的设置是工程开工后的首要工作之一,对于地上建筑物有地下车库、地下室的工程来说,塔吊安装位置大多需要安装在地下室内,目前塔吊基础设置的做法主要还是塔吊基础设置在地下室底板底标高以下,造成工程成本的增加。

本施工技术采用塔吊基础在地下室底板内整体式布置的方法,塔吊基础顶标高与地下室底板顶标高相一致,从根本上解决了塔吊基础泡水的安全隐患的通病;由于塔吊基础与地下室底板浇筑连接在一起,有利于提升塔吊的抗倾覆性能;塔吊基础的埋深减小,可以减少与地下室底板厚度相等的土方开挖量;同时也减少塔吊基础截面处的地下室底板的混凝土用量;地下室底板钢筋在塔吊基础内可以断开,节省相当一部分钢筋用量;也避免了底板钢筋施工穿插通过塔吊基础节,减少了工作强度;而且还避免基础节有底板钢筋穿插而引起塔吊拆除时,需要对钢筋进行处理的工作难度。

当然,我们还需要考虑到不利的一面,由于塔吊的自重和工作荷载可能会引起基础的沉降速率与周边地下室底板的沉降速率不一致、沉降量累积值相差较大、以及塔吊最大独立高度时的倾覆力矩等不利因素的影响,可能会出现塔吊基础与地下室底板连接处产生裂缝,出现底板渗漏和结构安全,因此,在实施该技术方案时需要有防范的技术措施。

地下室基础底板与塔吊基础一体化施工工法(2)

地下室基础底板与塔吊基础一体化施工工法(2)

地下室基础底板与塔吊基础一体化施工工法地下室基础底板与塔吊基础一体化施工工法一、前言地下室基础底板与塔吊基础一体化施工工法是一种创新的施工方法,通过将地下室基础底板与塔吊基础结合在一起,既能保证地下室基础的稳固性,又能节省施工成本和时间。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点该工法的主要特点有:1. 一体化施工:将地下室基础底板与塔吊基础一体化施工,省去了两者分开施工的步骤,简化了施工工序,提高了施工效率。

2. 节约空间:由于地下室基础底板与塔吊基础结合在一起,可以减少施工现场的占地面积,提高工地资金利用率。

3. 减少施工成本:一体化施工能够减少材料和人力资源的浪费,降低施工成本。

4. 提高工程质量:通过一体化施工,可以确保地下室基础底板与塔吊基础的连接牢固,提高了工程质量和安全性。

三、适应范围该工法适用于地下室基础底板与塔吊基础连接的施工项目,特别适用于较大型的地下室工程。

适用于各种建筑物的塔吊基础,如住宅楼、商业建筑、工业厂房等。

四、工艺原理该工法的工艺原理是通过将地下室基础底板与塔吊基础结合在一起,形成一个整体,增加了地下室基础的稳固性。

具体工艺包括以下几个方面:1. 地下室基础底板施工:按照设计要求进行地下室基础底板的施工,包括基坑开挖、基础搭设和浇筑混凝土等。

2. 塔吊基础施工:在地下室基础底板施工完成后,同样按照设计要求进行塔吊基础的施工,包括基坑开挖、基础搭设和浇筑混凝土等。

3. 地下室基础底板与塔吊基础连接:在地下室基础底板和塔吊基础施工完成后,使用金属连接件将两者连接在一起,确保连接牢固。

五、施工工艺该工法的施工工艺主要包括以下几个阶段:1. 地下室基础底板施工: a. 基坑开挖:根据设计要求进行基坑开挖,保证基坑的稳定性。

b. 基础搭设:设置基础的模板和钢筋,确保基础的形状和强度符合设计要求。

塔吊基础方案(地下室顶板)

塔吊基础方案(地下室顶板)

盘插钢管落地支撑塔吊基础支撑架计算报审表工程名称******审核部位盘插钢管落地支撑架计算参数立杆纵距0.6m立杆横距0.6m,立杆步距1.2m,支撑架搭设高度为5.1m,平台底钢管间距离为200mm,水平杆与立杆连接采盘插扣件。

塔吊使用最大最大荷载23kN/m2。

设计示意图搭设材料平台支架采用φ48×3.2盘插钢管搭设。

序号审核要点计算过程结论1纵向支撑钢管计算纵向钢管的计算应力σ =48.424 N/mm2 < [f] =205 N/mm2符合要求纵向钢管的最大挠度为V =0.202 mm < [V] =600/150且< 10 mm符合要求2横向支撑钢管计算横向钢管的计算应力σ=140.119 N/mm2 < [f]=205 N/mm2符合要求支撑钢管的最大挠度为V =0.728 mm < [V]=600/150且< 10 mm符合要求3立杆的稳定性验算(必须同时满足规范中的三个公式计算应力的钢管立杆稳定性验算公式一σ =87.153 N/mm2 < 抗压强度设计值[f] = 205 N/mm2符合要求钢管立杆稳定性验算公式二σ =38.979 N/mm2 < 抗压强度设计值[f] = 205 N/mm2符合要求钢管立杆稳定性验算公式三符合要求******·国际家居城市广场塔吊基础盘插钢管落地支撑架专项方案************建设有限公司2014年5月目录一、工程概况及说明 (4)二、塔式起重机基础计算 (4)三、塔式起重机部位楼板计算及支撑 (6)四、附图 (7)附图1、塔式起重机平面位置图 (8)附图2、支撑架搭设平面图 (8)附图3、塔式起重机位置钢管支撑图负1层 (9)附图4、塔式起重机位置钢管支撑图负2层、负3层 (10)计算书: (12)一、工程概况及说明本工程为****实业有限公司投资开发的商业综合楼,地处****,****交汇处,总建筑面积为****平方米;地下室为**,地上部分***层,建筑总高度最高为****米;本工程相对标高±0.000 相当于绝对标高477.460m。

巧用地下室基础底板作为塔吊基础精编版

巧用地下室基础底板作为塔吊基础精编版

巧用地下室基础底板作为塔吊基础冯荣华摘要:本文详细介绍了地下室基础底板作为塔吊基础的设计与施工,并以东航金叶苑2#地块工程为例,针对工程的特点,标段的划分,为塔吊基础设置于基础底板创造了条件,在施工时采用地下室底板钢筋贯穿塔吊基础承台,极大节省了材料费和人工费,促进了工程建设的可持续发展,采用塔吊基础承台与地下室基础连为一体,极大保证了塔吊的安全性与可靠性,本文献为分标段、分阶段施工的工程对于塔吊基础形式的选择提供参考和借鉴。

关键词:塔吊;基础;底板;留洞一、工程概况东航金叶苑2#地块工程由10幢21~24层住宅楼,及一个地下车库组成,该工程共划分为4个标段(地下车库标段+号房地上部分3个标段),由于该4个标段是分开招标的,在地下车库标段中标后,由于不明确后续标段是否中标的情况下,如何合理配置塔吊成为关键。

二、设计构想由于目前中标的仅为地下车库标段,上部结构是否中标及开工日期均不明确,故考虑塔吊分地下、地上两个阶段布置,地下车库阶段塔吊待地下车库顶板完成后拆除。

塔吊分阶段布置目的:1、分阶段布置塔吊可减少地下车库施工阶段塔吊数量,大幅减少塔吊租赁时间。

2、分阶段布置塔吊后,可在确保地下施工阶段材料运输的同时,为上部结构塔吊基础形式的优化提供可能,充分利用结构工程桩及结构底板作为塔吊基础,并考虑到后续施工单位使用不同型号塔吊而设置了二次浇筑区。

三、塔吊基础设计设计原则:计算原设计底板结构在静荷载、动荷载和弯矩等作用下的强度、刚度和抗裂性能,当计算不满足时,对基础的宽度及厚度进行加强。

由于该塔吊仅供上部结构使用,地下室施工阶段不使用,根据现场的场地条件和《岩土工程勘察报告》,塔吊基础设置在基础底板上,为板式无桩承台基础;根据塔机埋脚深度,承台按板式考虑,承台总高度为1.6M(600mm为底板厚,1600mm为基础厚度),具体做法如下:后期塔吊锚脚位置预留深坑,待安装完锚脚后进行二次浇筑,基础承台范围宽6000mm,侧边与水平成60°,配筋按原底板上部配通长20@150mm,下部配通长18@200mm(离板顶1m范围内2次浇捣区域同配通长18@200mm),在底板6000mm范围内配φ14mm@400mm的S型拉勾,梅花型布置(预留),考虑底板计算宽度为8400mm,底板下工程桩计算时暂不考虑。

地下室底板与塔吊基础衔接施工缝处理方案(建筑助手)

地下室底板与塔吊基础衔接施工缝处理方案(建筑助手)

办公室卫生值日轮流表办公场所的布置、卫生、整洁能反映出员工的个人素质和团队的整体形象。

为确保制度落实长效化和规范化。

做到:桌、椅、办公用品摆放有序;室内外地坪卫生无垃圾;安全帽、雨衣、雨靴摆放在指定位置、整齐、干净,下班关灯、锁门,望自覚尊守,互相督促。

周一周二周三周四周五周六周日嘉悦中心-梓园商住楼项目部地下室底板与塔吊基础衔接施工缝处理方案本工程因施工需要分别在1#楼西侧、4#楼北侧、7#楼南侧安装塔吊3台,由于塔吊基础顶面标高与地下室基础面标高同高,为防止新旧混凝土伸缩沉降而引起底板渗水,特作如下处理。

一、钢筋连接:塔吊基础钢筋双层双向加密与底板面筋间距一致,在塔吊基础中间与底板底筋同一标高位置加放双层双向钢筋与底板面筋间距、大小一致,钢筋伸出基础长短错开分别为50cm与120cm。

在底板浇筑时与底板钢筋以15d单面焊接。

二、防水处理:塔吊基础面筋与底板底筋中间位置焊接一道350mm宽止水钢板,四周搭接围焊。

为防止渗流水在底板混凝土浇筑前塔吊基础止水钢板下部增加一道遇水膨胀止水条。

在施工缝浇筑时,避免直接靠近施工缝边下料,机械震捣宜向施工缝逐渐推进,加强对施工缝接缝处的捣实工作,使其紧密结合。

三、后期处理:若底板浇筑后存有渗流水,则在底板渗流处钻孔注浆处理。

嘉悦中心-梓园商住楼项目部2014年1月17日多塔作业施工方案本工程因施工需要分别在1#楼西侧、4#楼北侧、7#楼南安装塔吊3台,为防止塔吊作业时发生碰撞,确保安全生产,特编制多塔作业防碰撞方案。

1.坚持持证上岗的原则,严格禁止无证上岗。

2.首先保证3台塔吊之间塔身的容许高度差,确保各塔吊的起重臂处于不同标高,垂直距离大于两个标准节。

大臂端部距离另一塔吊塔身大于5米。

3.塔臂前端设置明显标志,塔吊在使用过程中塔与塔之间回转方向必须错开,严格控制楼与楼之间的操作高度和作业时间。

4.从施工流水段上考虑多塔作业时间尽量错开,避免在同一时间、同一地点两塔同时使用时发生碰撞。

塔吊基础在地下室底板内如何施工,看看这个方案匠心建筑

塔吊基础在地下室底板内如何施工,看看这个方案匠心建筑

塔吊基础在地下室底板内如何施工,看看这个方案匠心建筑第一份范本:正文:一:背景介绍地下室作为建筑工程中重要的组成部分,其施工过程需要经过一系列的规划和设计。

本文将详细介绍如何在地下室底板内进行塔吊基础的施工。

二:施工准备1. 场地勘察:对地下室底板进行勘察,确定施工区域和地下管线。

2. 材料准备:准备塔吊基础施工所需的材料,如混凝土、钢筋等。

3. 人员组织:安排合适的人员进行施工,包括操作人员、安全员等。

三:施工步骤1. 地下室底板准备:清理底板表面,确保表面平整干燥。

2. 基础测量:按照设计要求进行基础尺寸测量和标记。

3. 钢筋加工:根据设计图纸进行钢筋加工,包括长度和弯曲等处理。

4. 钢筋安装:将加工好的钢筋按照设计要求进行安装,并进行固定和焊接等处理。

5. 模板安装:安装基础模板,确保模板的垂直与水平度。

6. 混凝土浇筑:进行混凝土的搅拌和运输,按照设计要求进行浇筑。

7. 养护:对浇筑完成的基础进行养护,保持适当的湿度和温度。

四:施工安全措施1. 施工现场安全:设立警示标识,设立安全警戒线,并配备安全防护设施。

2. 人员防护:施工人员应佩戴好安全帽、安全鞋等个人防护装备,并接受必要的安全培训。

3. 设备安全:确保塔吊的使用符合相关安全规范,定期进行维护和检查。

附件:1. 塔吊基础施工图纸2. 塔吊基础施工工艺流程图法律名词及注释:1. 《建筑法》:我国现行的建筑施工管理法规。

2. 《工程建设施工安全管理条例》:我国建设工程施工安全管理的法规。

第二份范本:正文:一:方案概述本方案旨在介绍塔吊基础在地下室底板内的施工方式,以确保施工安全和工程质量。

二:施工前准备1. 地下室底板检查:对地下室底板进行检查,确保其承载力能够满足塔吊基础的施工要求。

2. 施工方案制定:根据地下室底板的情况,制定塔吊基础的施工方案,包括施工步骤和注意事项。

3. 材料准备:准备所需的施工材料,包括混凝土、钢筋等。

三:施工步骤1. 施工准备:清理地下室底板并确保其平整干燥。

塔式起重机基础与地下室底板结合施工技术

塔式起重机基础与地下室底板结合施工技术

塔式起重机基础与地下室底板结合施工技术
陈建仁
【期刊名称】《建筑安全》
【年(卷),期】2018(000)008
【摘要】随着现代建筑的高速发展,高层、超高层、主楼-大地下室的建筑越来越多,受场地限制,不得不将塔式起重机(以下简称塔机)基础设置在地下室底板范围内.传统做法是将塔机基础顶设置在地下室底板以下,地下室底板混凝土浇筑以后,将塔机基础围成一个下沉式的坑,造成长期积水,塔机拆除后,必须把预留的底板筋弯折后才能进行防水收头处理,对钢筋留下了质量隐患,且操作空间狭小、工序繁琐、费工费时.针对这些问题,采用塔机基础与地下室底板结合施工技术,通过多个工程项目的实践运用,取得了较好的技术效益和经济效益.
【总页数】3页(P4-6)
【作者】陈建仁
【作者单位】成都建筑工程集团总公司, 四川成都610000
【正文语种】中文
【中图分类】TU74
【相关文献】
1.地下室底板内嵌塔吊基础承台施工技术
2.地下室基础底板后浇带施工技术要点分析
3.地下室基础底板应用疏水层排水系统一体化施工技术
4.地下室底板布设塔吊基础永临结合施工技术
5.塔吊基础作为承台基础及地下室底板基础的施工技术
因版权原因,仅展示原文概要,查看原文内容请购买。

地下室结构内设置塔吊施工技术

地下室结构内设置塔吊施工技术

地下室结构内设置塔吊施工技术摘要:建筑施工过程中,塔吊的选择需综合考虑场地面积、建筑结构形式、塔吊利用率和占地面积等因素,在满足施工要求的前提下,以此来减少塔吊数量。

关键词:地下室;塔吊;施工技术在建筑施工过程中,塔吊的设置需考虑多方面因素,特别是对于外观形式特殊、施工场地狭小的工程,往往需要在建筑结构内部设置塔吊。

基于此,本文结合施工实践,详细论述了地下室结构内设置塔吊的施工技术。

一、塔吊概述塔式起重机简称塔机,亦称塔吊,起源于西欧。

塔吊是建筑工地上最常用的一种起重设备,以一节一节的接长/高(简称“标准节”),用来吊施工用的钢筋、木楞、混凝土、钢管等施工的原材料。

因此,塔吊是工地上一种必不可少的设备。

二、工程概况某工程为高层住宅小区,小区内建有3栋住宅,地下车库1层,总建筑面积3.8万m2。

根据施工作业面,如将塔吊设立在基坑四周至少需要3部塔吊,工程位于市中心,施工场地狭小,基坑四周因需设置临时板房及加工场,较难选择塔吊设置区域。

综合考虑后将2部塔吊设置在地下室结构中,既能满足作业面使用要求,又可节省1部塔吊,后期拆除时,在地下室顶板上进行,对地下室顶板进行局部支撑加固。

三、地下室结构内塔吊布置方案的优化选择塔吊基础在地下室中的具体布置方案取决于工程地质条件、地下室基坑的挖深、工程结构的特点等。

若塔吊计划在上部结构施工开始时才投入使用,则可将塔吊基础与地下室底板合在一起,事先征得设计方同意,并对底板结构进行必要的加强。

对设置塔吊区域柱网内的底板统一加厚至塔基的最小构造高度,并相应加强其上下皮钢筋。

底板应验算塔吊荷重参加组合后的抗弯、抗剪、抗冲切及抗扭强度,底板下的桩基或天然地基也应验算塔吊荷载参加组合后的承载力。

此方案只适用于工期不紧而地下室基坑不大且挖深较浅的多层或小高层建筑工程。

而当地下室挖深大,工程地质为软弱土质,而地下室开始施工基坑围护结构时需用塔吊,可将塔基设在地下室顶板上。

若塔基有异议,而地下室开挖深度不是很深,且地下室施工期间必须利用塔吊解决运输时,也可考虑将塔基设置在地下室底板下。

塔式起重机基础与地下室底板结合施工工法(2)

塔式起重机基础与地下室底板结合施工工法(2)

塔式起重机基础与地下室底板结合施工工法塔式起重机基础与地下室底板结合施工工法一、前言塔式起重机基础与地下室底板结合施工工法是一种应用于地下室工程中的创新施工工法。

该工法通过合理设计和施工操作,将塔式起重机基础与地下室底板有机结合,从而实现塔式起重机的安全和稳定运行。

二、工法特点1. 灵活性:该工法适用于不同类型的塔式起重机基础和地下室底板,具有较高的适应性和灵活性。

2. 经济高效:该工法可以减少起重机基础施工周期和施工成本,提高施工效率。

3. 安全稳定:通过结合起重机基础和地下室底板,可以增加基础的稳定性和起重机的运行安全性。

4. 质量可控:采用该工法可以有效控制施工质量,确保基础与地下室底板之间的结合牢固可靠。

5. 环保节能:该工法采用先进的施工技术和材料,具有较高的环保节能特点。

三、适应范围该工法适用于不同类型的地下室工程,特别适用于地下室底板较薄,或者地下室场地空间狭小的情况。

四、工艺原理该工法的核心原理是在地下室底板施工过程中,通过合理的设计和施工操作,将塔式起重机基础与地下室底板结合在一起。

具体包括以下几个方面的内容:(1)施工工法与实际工程之间的联系:结合实际工程情况,设计并选择合适的施工工法,并确保与地下室底板施工的协调。

(2)采取的技术措施:采用适当的施工材料和先进的施工技术,确保塔式起重机基础与地下室底板之间的结合牢固可靠。

五、施工工艺1. 基础浇筑准备:按照设计要求,对塔式起重机基础进行浇筑准备工作,包括模板安装、钢筋布置等。

2. 地下室底板施工:在基础浇筑完成后,开始进行地下室底板的施工,包括土方开挖、土建施工等。

3. 塔式起重机基础与地下室底板结合:在地下室底板完成一定程度的施工后,塔式起重机基础与地下室底板进行结合。

可以采用接头焊接、锚固等方式实现结合。

6、劳动组织根据施工工艺的要求,合理组织施工人员的工作,确保施工过程的顺利进行。

包括分工协作、培训等。

七、机具设备施工过程中需要使用的机具设备包括塔式起重机、挖掘机、混凝土搅拌车等。

地下室底板与塔吊基础衔接施工方案.

地下室底板与塔吊基础衔接施工方案.

地下室底板与塔吊基础衔接施工方案一、前言地下室底板与塔吊基础衔接工程是建筑施工中一个重要的环节。

良好的衔接施工方案不仅可以保证工程的施工质量和进度,还能有效降低施工风险,提高整体工程效率。

本文将针对地下室底板与塔吊基础衔接的施工方案进行探讨和总结,以期为相关施工人员提供参考。

二、施工原则在进行地下室底板与塔吊基础衔接施工时,需遵循以下原则:1.安全第一:施工过程中要确保工人的安全,严格执行安全操作规程,配备必要的安全设施。

2.质量保障:要严格按照设计要求和施工工艺要求进行操作,保证施工质量。

3.合理分工:施工人员要根据各自职责进行合理分工,密切配合,确保施工顺利进行。

三、施工工序1. 检查准备工作在正式进行地下室底板与塔吊基础衔接施工前,需要进行以下准备工作:•检查地下室底板和塔吊基础的设计图纸,了解各自的具体要求;•检查施工现场,清理杂物,确保施工场地整洁;•准备所需施工材料和设备,包括脚手架、水平仪等。

2. 进行基础处理根据设计要求,对塔吊基础进行必要的处理,确保基础平整牢固,做好基础防水工作。

3. 安装连接件将连接件按照设计要求精确安装在地下室底板和塔吊基础上,采用螺栓固定,确保连接件的牢固性和稳定性。

4. 进行管线布置根据设计要求,在地下室底板上布置好相关管线,确保管线的通畅和有序,方便后续施工操作。

5. 混凝土浇筑最后,进行混凝土浇筑工作,确保连接部位的承重能力和耐久性。

在浇筑过程中,要注意密实和养护,防止出现裂缝和起砂现象。

四、施工注意事项1.测量精确:在进行连接件安装和混凝土浇筑时,要严格按照设计要求进行测量,确保尺寸精准、位置准确。

2.施工质量检查:在施工过程中要进行质量检查,发现问题及时整改,确保施工质量符合要求。

3.严格遵守操作规程:操作人员要严格按照操作规程进行操作,杜绝违章操作,确保施工安全。

五、总结地下室底板与塔吊基础衔接施工方案的实施需要施工人员密切配合,严格遵循设计要求和操作规程,确保施工质量和安全。

位于地下室底板之下的塔吊基础防积水、防渗漏及支腿可回收施工工法(2)

位于地下室底板之下的塔吊基础防积水、防渗漏及支腿可回收施工工法(2)

位于地下室底板之下的塔吊基础防积水、防渗漏及支腿可回收施工工法位于地下室底板之下的塔吊基础防积水、防渗漏及支腿可回收施工工法一、前言地下室施工中,塔吊是必不可少的重要设备。

然而,由于塔吊基础位于地下室底板之下,容易受到地下水渗透的影响,给施工带来很大的困扰。

为了解决这一问题,本文提出一种基于防积水、防渗漏和支腿可回收的施工工法。

二、工法特点该工法通过采用特殊的防水材料和防渗漏工艺,有效防止地下水进入塔吊基础,保证施工的安全和顺利进行。

同时,基于可回收的支腿设计,实现了快速拆卸与安装,提高了施工效率。

三、适应范围该工法适用于各类地下室工程施工,包括商业建筑、住宅建筑、公共设施等。

无论是新建地下室还是现有地下室的改造工程,都可以采用该工法进行施工。

四、工艺原理该工法的核心理念是通过防水材料和防渗漏工艺将地下水与塔吊基础隔离开来。

在具体的施工过程中,我们采取了以下技术措施:1. 选择优质的防水材料,如橡胶板、聚氨酯等,确保其密封性能优良,防止地下水渗透;2. 进行基础处理,包括清理基础表面、填充坑洞和孔隙等,提高基础的平整度和密实度;3. 在塔吊基础和地下室底板之间设置防水层,确保地下水无法渗入塔吊基础。

五、施工工艺1. 清理基础表面,去除淤泥和杂物,确保基础表面干净;2. 填充坑洞和孔隙,使用适当的材料填补基础的不平整处;3. 铺设防水材料,将防水材料铺满整个基础面积,并确保边缘与墙体之间的连接牢固;4. 安装塔吊支腿,支腿的设计采用可回收式,方便后续的调整和拆卸。

六、劳动组织根据具体工程规模,制定合理的劳动组织方案。

建议在施工过程中安排专业的施工队伍,确保施工质量和工期的控制。

七、机具设备1. 清理基础表面所需的工具:铲子、扫帚等;2. 填充坑洞和孔隙所需的工具:小铲子、锤子等;3. 铺设防水材料所需的工具:切割工具、粘贴工具等;4. 支腿可回收施工所需的设备:螺杆千斤顶、支腿调整工具等。

八、质量控制1. 对防水材料进行质量检验,确保其符合设计要求;2. 施工过程中进行现场巡查,确保材料的正确使用和施工质量的符合要求;3. 完成后进行验收,确保施工质量达到设计要求。

地下室基础底板与塔吊基础一体化施工工法

地下室基础底板与塔吊基础一体化施工工法

地下室基础底板与塔吊基础一体化施工工法地下室基础底板与塔吊基础一体化施工工法一、前言地下室基础底板与塔吊基础一体化施工工法是一种新型的施工技术,通过将地下室基础底板与塔吊基础进行一体化施工,可以节省施工时间、提高施工效率,提高工程质量。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析等方面进行详细介绍。

二、工法特点地下室基础底板与塔吊基础一体化施工工法的特点主要包括以下几个方面:1. 节省施工时间:通过将地下室基础底板与塔吊基础同时施工,可以减少施工时间,提高施工效率。

2. 基础稳定性提高:由于底板与塔吊基础的一体化施工,可以提高基础的整体稳定性和抗震性能。

3. 节约材料:通过精确的测量和设计,可以减少废料和材料浪费,降低施工成本。

4. 工艺简单:整个施工过程相对简单,工艺流程清晰明了,容易掌握和操作。

三、适应范围地下室基础底板与塔吊基础一体化施工工法适用于大型建筑项目的地下室基础底板与塔吊基础施工,尤其适用于那些对施工时间要求较高、基础要求较稳定的工程。

四、工艺原理地下室基础底板与塔吊基础一体化施工工法的工艺原理主要包括以下几个方面:1. 施工工法与实际工程之间的联系:通过深入了解地下室基础底板与塔吊基础的设计要求和施工流程,将两者进行结合施工,保证质量和效率。

2. 采取的技术措施:通过使用现代化的施工设备和工具,结合先进的施工工艺,充分发挥机械化施工的优势,提高施工效率和质量。

五、施工工艺地下室基础底板与塔吊基础一体化施工工法的施工工艺主要包括以下几个阶段:1. 基础预处理:包括清理基坑、检查现场质量状况等。

2. 基础定位:通过测量和标定,确定基础位置和尺寸。

3. 基础浇筑:根据设计要求,进行基础的混凝土浇筑与加固。

4. 塔吊安装:安装塔吊设备,进行调试和测试。

5. 底板浇筑:在塔吊基础上进行地下室基础底板的混凝土浇筑与养护。

6. 预应力加固:通过预应力技术,加固地下室基础底板的抗震性能和稳定性。

先铺防水法地下室底板下塔吊基础施工要点

先铺防水法地下室底板下塔吊基础施工要点

先铺防水法的地下室底板下塔吊基础施工要点摘要:当塔吊基础布置于地下室底板以下时,在塔吊基础下铺贴防水,既可保证底板防水混凝土的连续性,又避免了塔吊基础处的底板防水、钢筋、混凝土的后期处理,为底板施工提供垂直和水平运输,具有一定的优越性。

关键词塔吊基础,底板,垫层,防水混凝土,卷材防水,保护墙中图分类号:tu57+3 文献标识码: a 文章编号:随着高层建筑数量的增多,城市建设用地的减少,以及人们物质文化生活水平的提高,在进行建筑工程设计时,越来越需要在有限的场地向地下进行空间延伸,而为了满足容积率的要求,在建筑密度达到上限的情况下,为了满足人防、设备、停车、商品等需要,在平面上,设置单层面积大于主体建筑单层面积三倍以上的大型地下室成为普遍的作法。

为了满足防水或防潮要求,这类建筑物通常使用防水混凝土的板式基础。

在这种情况下施工,往往需要将塔吊基础埋设在靠近主体建筑的地下室基础底板以下。

本文将探讨在塔吊基础施工前,先进行防水施工所涉及到的有关技术要点。

一、平面位置的选择塔吊基础位置在满足塔吊的覆盖能力、起重吊装能力和塔身附着锚固水平距离的前提下,应避开后浇带、基础梁、基础内的井坑、地下水和裂隙水较多的地段、地下室顶板中的主梁等,这几方面的因素是相互影响的,可以利用autocad等辅助手段进行选择。

在塔吊基础施工时,应根据已经选择好的平面位置进行精确测量放线。

二、埋设深度为了利用塔吊来进行地下室底板物料的垂直和水平运输,塔吊基础的施工往往需要先于建筑物基础的施工,在土方开挖完成,地基满足承载力的情况下即可进行。

对于有防水要求的地下室底板,《地下工程防水技术规范》gb50108规定“应连续浇筑,宜少留施工缝”,所以将塔吊基础埋设于地下室底板以下,可以符合规范的这一规定,更好的保证防水混凝土底板的防水效果。

一般情况下,塔吊基础的埋设深度为:塔吊基础的顶标高低于地下室底板防水保护层底标高200-300mm,如下图所示。

地下室底板与塔吊基础衔接施工方案.

地下室底板与塔吊基础衔接施工方案.

地下室底板与塔吊基础衔接施工方案
一、基础基本情况:
本工程因塔吊基础顶标高与地下室底板面同高,在塔吊基础施工时有预留底板钢筋及地梁钢筋,在预留时有部分钢筋预留位置不准确和搭接长度不够,对新旧混凝土的连接施工处理方案。

二处理方案:
1、如果预留板钢筋低于地下室底板钢筋50mm以上时,采用植筋处理,植入深度20d(钢筋直径),如果地梁钢筋搭接长度不足采用电弧焊,焊接长度150mm单面焊。

2、在已硬化的混凝土基础边继续浇筑混凝土前,先戳毛、清除光面、清除垃圾、水泥薄膜、表面上松动砂石和软弱混凝土层,用水冲洗干净并充分湿润,不少于24小时,残留在混凝土表面的积水应予清除。

3、注意施工缝位置附近回弯钢筋时,要做到钢筋周围的混凝土不受松动和损坏。

钢筋上的油污、水泥砂浆及浮锈等杂物也应清除。

在浇筑前,施工缝处宜先铺上10~15mm厚的水泥砂浆一层,其配合比与混凝土内的砂浆成分相同或铺上纯水泥浆。

4、本工程采用遇水膨胀橡胶止水条,施工前向监理报送遇水膨胀橡胶止水条的质保资料,如发现遇水膨胀橡胶止水条不合格,则严禁使用,遇水膨胀橡胶止水条应安装牢固,防止施工中膨胀橡胶止水条进入后浇混凝土中。

5、从施工缝开始浇筑时,要注意避免直接靠近缝边下料。

机械振
捣前,宜向施工缝逐渐推进,并距30~50cm处停止振捣,但应加强对施工缝接缝的捣实工作,使其紧密结合。

地下室底板与塔吊基础衔接施工方案.

地下室底板与塔吊基础衔接施工方案.

地下室底板与塔吊基础衔接施工方案一、基础基本情况:本工程因塔吊基础顶标高与地下室底板面同高,在塔吊基础施工时有预留底板钢筋及地梁钢筋,在预留时有部分钢筋预留位置不准确和搭接长度不够,对新旧混凝土的连接施工处理方案。

二处理方案:1、如果预留板钢筋低于地下室底板钢筋50mm以上时,采用植筋处理,植入深度20d(钢筋直径),如果地梁钢筋搭接长度不足采用电弧焊,焊接长度150mm单面焊。

2、在已硬化的混凝土基础边继续浇筑混凝土前,先戳毛、清除光面、清除垃圾、水泥薄膜、表面上松动砂石和软弱混凝土层,用水冲洗干净并充分湿润,不少于24小时,残留在混凝土表面的积水应予清除。

3、注意施工缝位置附近回弯钢筋时,要做到钢筋周围的混凝土不受松动和损坏。

钢筋上的油污、水泥砂浆及浮锈等杂物也应清除。

在浇筑前,施工缝处宜先铺上10~15mm厚的水泥砂浆一层,其配合比与混凝土内的砂浆成分相同或铺上纯水泥浆。

4、本工程采用遇水膨胀橡胶止水条,施工前向监理报送遇水膨胀橡胶止水条的质保资料,如发现遇水膨胀橡胶止水条不合格,则严禁使用,遇水膨胀橡胶止水条应安装牢固,防止施工中膨胀橡胶止水条进入后浇混凝土中。

5、从施工缝开始浇筑时,要注意避免直接靠近缝边下料。

机械振捣前,宜向施工缝逐渐推进,并距30~50cm 处停止振捣,但应加强对施工缝接缝的捣实工作,使其紧密结合。

----------------下面是赠送的excel操作练习不需要的下载后可以编辑删除(Excel 2003部分)1.公式和函数1.(1)打开当前试题目录下文件excel-10.xls;(2)利用函数计算每个人各阶段总成绩,并利用函数计算各阶段的平均成绩;(3)“平均成绩”行数字格式都为带一位小数(例如0.0)格式;(4)同名存盘。

步骤:a)文件→在各阶段总成绩单元格内,点插入,点函数,在对话框中选择求和函数“SUM”,在对话中Number1内点右侧的按钮,将出现另外一个对话框,在文件中选择需要求和的单元格,然后点该对话框的右侧按钮,点确定(完成一个总成绩求和后,利用填充柄完成其他的总成绩求和,或者重复上面的顺序)→在平均成绩单元格内,点插入,点函数,选择算术平均值函数AVERAGE,出现对话框后,采用求和时的相同方法,完成操作→选中平均成绩行,点右键点设置单元格,点数字,在分类项下点数值,设小数位为1,b)确定→保存2.(1)打开当前试题目录下文件excel-13.xls;(2)根据工作表中给定数据,按“合计=交通费+住宿费+补助”公式计算“合计”数,并计算交通费、住宿费和补助的合计数;(3)所有数字以单元格格式中货币类的“¥”货币符号、小数点后2位数表现(如:¥2,115.00格式);(4)同名存盘。

塔机基础与地下室底板整体相结合

塔机基础与地下室底板整体相结合

塔机基础与地下室底板整体相结合摘要:塔机基础与地下室底板整体结合,从根本上解决为了传统施工技术塔机基础积水产生的重大安全隐患,一方面更有利对塔机使用过程中垂直度的校核(螺母调整)及使用结束后的基座拆除,避免了地下室底板留设的钢筋长时间被雨水空气侵蚀,提高了地下室结构的整体性(传统工艺在塔机拆除后方能补做),同时也避免了该处的防水的节点处理,与地下室底板防水形成一个整体,大大提高了防水的有效性。

关键词:塔机基础、地下室底板、整体结合、积水、安全隐患等引言随着城市建设不断发展,现有城市建筑均设置地下停车库,在此施工时必须设置塔机进行垂直水平运输。

经常出现地下室塔机基础集水、基础螺栓得不到有效维护和保养、拆卸极不方便;地下室底板与塔机交接处预留钢筋钢筋长期暴露而锈蚀、浇筑前垃圾不易清理干净等问题,必须采用合理的施工工艺和措施。

1施工方法及原理1.1塔机基础积水是建筑地下室施工常遇的问题采用“塔机基础与地下室底板整体结合”施工工艺,解决了地下室塔机基础积水问题,从根本上消除塔机基础安全隐患;塔机使用过程中方便维护保养,特别是方便塔机基座拆除方便(传统工艺预留底板钢筋,造成操作极为不方便);避免了产生雨后和施工过程人工抽水,同时消除了抽水用电安全隐患。

也避免了塔机拆除后对地下室底板预留钢筋不方便连接和垃圾清理。

1.2“整体式”塔机基础与地下室底板相结合的施工工艺主要体现为:在满足塔机独立高度抗倾覆的前提下,塔机基础顶面标高与地下室底板完成面标高相同,地下室底板钢筋穿过塔机基础,留设好地下室底板的预留钢筋,其防水与地下室底板防水提前形成一个整体。

浇筑塔机基础时,将塔机基础四周≥500mm的地下室底板一同浇筑,浇筑前四周设置止水钢板。

2施工操作要点2.1施工顺序测量定位放线→基础土方开挖及地基清平→承载力验算及浇筑垫层→砌筑砖胎膜并抹灰→防水施工及防水保护层→塔机基础钢筋安装→同部位地下室底板钢筋安装→塔机基础预埋螺栓安装→止水钢板焊接安装→混凝土浇筑及养护。

地下室底板内嵌塔吊基础承台施工技术

地下室底板内嵌塔吊基础承台施工技术

地下室底板内嵌塔吊基础承台施工技术作者:汪慧等来源:《价值工程》2013年第08期摘要:现阶段高层建筑塔吊基础承台大多是独立形式,造成了大量的混凝土和钢筋的浪费。

本施工技术采用地下室底板内嵌塔吊基础承台施工,大大的节省了混凝土和钢筋,并且保证了塔吊的安全性和可靠性。

Abstract: At present stage, most of the tower crane foundation platform of high-rise building is independent form, wasting a lot of concrete and steel. The construction technology in this paper uses backplane embedded tower crane foundation platform, and it saves concrete and rebar, and ensures the safety and reliability of the tower crane.关键词:塔吊基础承台;底板内嵌Key words: tower crane foundation platform;backplane embedded中图分类号:TU74 文献标识码:A 文章编号:1006-4311(2013)08-0133-020 引言本施工技术采用的是地下室底板内嵌塔吊基础承台。

本施工技术先施工塔吊基础承台,塔吊基础承台顶标高和地下室底板顶标高一致,并且在塔吊基础承台四周设置止水钢板;待到地下室底板施工时直接将塔吊基础承台浇筑在地下室底板中。

在施工时采用地下室底板钢筋贯穿塔吊基础承台,塔吊基础承台混凝土采用和地下室底板混凝土标号一致;极大的节省了混凝土和钢筋,节约了人工费和材料费,促进了工程建设的可持续发展;采用塔吊基础承台和地下室底板连成一体极大的保证了塔吊的安全性和可靠性。

地下室底板布设塔吊基础永临结合施工技术

地下室底板布设塔吊基础永临结合施工技术
结合此工程施工条件及相关地质勘查资料, 由于地基承载力不满足天然地基承载要求,故选 择桩基础和承台承载塔吊的形式。同时按照塔吊 基础与底板是否作整体考虑的原则,塔吊基础拟 定了底板内分离式布设和底板内整体式布设 2 种 方式:底板内分离式,即把塔吊承台高出或低于 底板进行设置;底板内整体式,即通过调整加大 塔吊基础相邻结构设计的桩承台作为塔吊基础, 永临结合设置。见图 3。
WANG Mao, GAO Fei, TAN Shi-bing, KANG Wei, LIU Fu-tun
(No.4 Engineering Co., Ltd. of CCCC First Harbor Engineering Co., Ltd., Tianjin 300456, China)
Abstract:Arranging tower crane foundation inside basement floor, it makes sure of its applicability and economy, as well as its function of structural design of floor. Based on an engineering example, through the characteristic analysis of different types, program selection, and the control of key details, the application of construction technology for combining temporary tower crane foundation with permanent basement floor was studied. The technology achieves integration benefits from the process management of construction and design, reduces building difficulty, and ensures the joint quality of basement floor and tower crane foundation. It can provide some ideas and references for similar engineering. Key words:basement floor; tower crane foundation; combining temporary with permanent; construction technology
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

巧用地下室基础底板作
为塔吊基础
文件编码(GHTU-UITID-GGBKT-POIU-WUUI-8968)

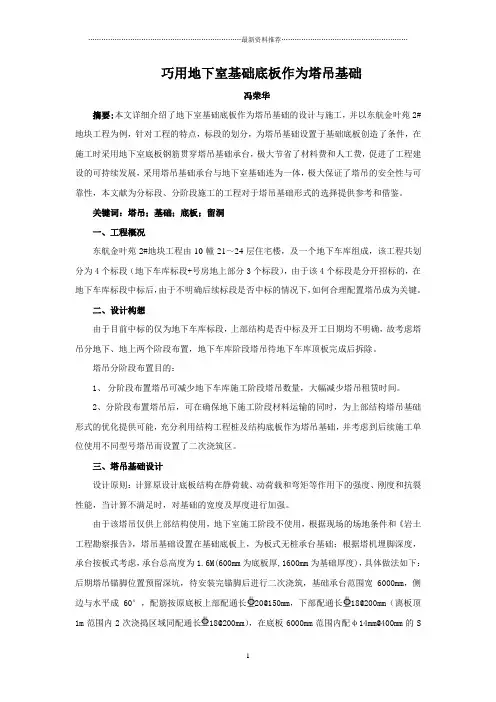

巧用地下室基础底板作为塔吊基础
冯荣华
摘要:本文详细介绍了地下室基础底板作为塔吊基础的设计与施工,并以东航金叶苑2#地块工程为例,针对工程的特点,标段的划分,为塔吊基础设置于基础底板创造了条件,在施工时采用地下室底板钢筋贯穿塔吊基础承台,极大节省了材料费和人工费,促进了工程建设的可持续发展,采用塔吊基础承台与地下室基础连为一体,极大保证了塔吊的安全性与可靠性,本文献为分标段、分阶段施工的工程对于塔吊基础形式的选择提供参考和借鉴。

关键词:塔吊;基础;底板;留洞
一、工程概况
东航金叶苑2#地块工程由10幢21~24层住宅楼,及一个地下车库组成,该工程共划分为4个标段(地下车库标段+号房地上部分3个标段),由于该4个标段是分开招标的,在地下车库标段中标后,由于不明确后续标段是否中标的情况下,如何合理配置塔吊成为关键。

二、设计构想
由于目前中标的仅为地下车库标段,上部结构是否中标及开工日期均不明确,故考虑塔吊分地下、地上两个阶段布置,地下车库阶段塔吊待地下车库顶板完成后拆除。

塔吊分阶段布置目的:
1、分阶段布置塔吊可减少地下车库施工阶段塔吊数量,大幅减少塔吊租赁时间。

2、分阶段布置塔吊后,可在确保地下施工阶段材料运输的同时,为上部结构塔吊基础形式的优化提供可能,充分利用结构工程桩及结构底板作为塔吊基础,并考虑到后续施工单位使用不同型号塔吊而设置了二次浇筑区。

三、塔吊基础设计
设计原则:计算原设计底板结构在静荷载、动荷载和弯矩等作用下的强度、刚度和抗裂性能,当计算不满足时,对基础的宽度及厚度进行加强。

由于该塔吊仅供上部结构使用,地下室施工阶段不使用,根据现场的场地条件和《岩土工程勘察报告》,塔吊基础设置在基础底板上,为板式无桩承台基础;根据塔机埋脚深度,承台按板式考虑,承台总高度为1.6M(600mm为底板厚,1600mm为基础厚度),具体做法如下:后期塔吊锚脚位置预留深坑,待安装完锚脚后进行二次浇筑,基础承台范围宽6000mm,侧边与水平成60°,配筋按原底板上部配通长20@150mm,下部配通长
18@200mm(离板顶1m范围内2次浇捣区域同配通长18@200mm),在底板6000mm范围内配φ14mm@400mm的S型拉勾,梅花型布置(预留),考虑底板计算宽度为8400mm,底板下工程桩计算时暂不考虑。

按TC-6013塔吊参数进行计算,通过计算,满足要求。

经委托设计部门重新计算负荷后,确定按以下基础详图施工:
四、塔吊基础施工
1、测量定位
锚脚定位,根据锚脚中心与周边轴线的关系定出锚脚的位置,同时将锚脚中心线相连接,复核交点中心线与周边轴线的关系。

原则上锚脚中心连线平行或垂直支撑轴线。

测量精度的控制及误差范围:
测角:采用三测回,测角过程中误差控制在2"以内,总误差在5mm以内;
测弧:采用偏角法,测弧度误差控制在2"以内;
测距:采用往返测法,取平均值;
量距:用鉴定过的钢尺进行量测并进行温度修正。

2、承台钢筋施工
塔吊基础中钢筋为φ14/18/20,钢筋混凝土保护层厚度上部为50mm,下部为
50mm。

钢筋按照35d进行搭接。

塔吊承台上下皮钢筋之间必须加设φ14@400竖向拉筋。

3、承台砼施工
承台采用C35砼,分二次浇筑,第一次同基础底板一起浇筑,第二次待锚脚安装后进行二次浇筑。

二次浇筑时拟采用地下室阶段塔吊配合料斗浇筑。

4、锚脚施工
施工时应采用专用套板锚具,与承台钢筋焊接,必要时应采用钢架固定,确保锚脚相对位置准确,水平标高偏差控制在允许范围内,专业单位必须对其标高及定位进行复核。

5、塔吊塔身范围内预留洞口的留置
由于塔身宽度为1.5~1.65米左右,塔身穿越地下室顶板,留洞大下为2500×
2500mm。

断开区域板钢筋全部采取断开,预留长度为1800mm左右(洞宽/2+35d),钢筋全部采取上翻。

塔吊拆除后将钢筋搬直后进行绑扎连接,并支设支撑及模板同时浇筑混凝土,混凝土强度提高一级。

6、塔吊基础沉降观测要求
塔吊基础浇筑前,由测量员对预埋锚脚进行高程及平面尺寸进行测量,并经专业施工单位人员复核验收,作为原始数据留存在项目体。

预埋锚脚的固定采用钢筋焊接固定,在砼浇捣过程中注意振捣,以免锚脚平面尺寸偏差。

混凝土浇捣完成,经过养护达到设计要求的强度等级,并于塔吊安装前,再由项目体对基础的锚脚高程及平面位置进行第二次测量,对比首次测量成果,满足要求后,由专业施工单位进行塔吊的安装。

塔吊安装结束后及正式启用前,由项目体进行塔身倾斜的测量。

在机械启用后一周、一月及两月时继续进行基础高程和塔身倾斜的测量。

五、结语
当前,在高层建筑施工的过程中,塔吊的基础形式随着工程的发展不断地在优化、在创新,在当今对工程安全、质量、进度、效益一手抓的时代,在施工的过程中,要不断地改造和创新施工技术,不仅满足了物质方面的需求,而且也进一步促进了施工技术的提高。

本工程通过巧妙使用地下室底板作为塔吊基础,有效解决了施工中的难点,而且此塔吊基础形式解决了以往地下室底板与塔吊基础连接处渗漏的隐患,取得了良好的经济效益和社会效益。

参考文献
[1]《塔式起重机混凝土基础工程技术规程》(JGJ/T187-2009)
[2]《混凝土结构设计规范》(GB50010-2010)。
