6_第六章_公路选线和城市道路网规划.ppt
第六章 选线与定线
1.地形特点
①地面坡度平缓，相对 高差较小（地面横坡， 相对高差小于30m）。 路线纵坡不受限制。
②一般多为耕地，地ቤተ መጻሕፍቲ ባይዱ障碍多。
除泥沼、淤泥、河谷漫滩、草原、戈壁、沙漠等外多为耕 地，良田多，土地贵；居民点较密，各种建筑物分布广。
③沟渠密布，河 网池塘多
一、影响路线方案的因素 1.道路的功能（意义和作用）--主要因素 高速、一级公路除必须经过的控制点外，不宜过多靠近城镇， 路线宜顺直短捷，区域性公路尽量靠近或经过经济控制点。 2.政治经济控制点—重要因素 主要的政治经济控制点，必须考虑通过，困难时，与支线连 接方案比较。 3.沿线自然条件的影响—直接影响（但影响程度随等级变化） 4.主要技术标准和施工条件的影响—一定程度影响
设计标准或设计水平
5.其它 与景点、文物、名胜等的联系
二、预可行性研究阶段路线走向选择
路线方案：是根据指定的路线总方向和道路的功能，考虑社会、经济 因素和复杂的自然条件等拟定的路线走向。 目的是合理地解决设计道路的起迄点和走向。 据点：公路网规划所规定的或上级部门所指定的一条路线的起终点和 中间必经重要城镇或地点。 走向：一系列据点的连线。两个据点之间常有若干可供选择的不同走 向。 预可行性研究阶段主要解决拟建项目起、终点间路线的基本走向问题。
技术设计阶段应在初步设计收集资料的基础上补充收集技术设计所需 的基础资料，测量影响路线线位的控制点和控制断面，采用纸上定线并进 行现场核对。
施工图设计阶段应进一步补充收集基础资料，测量影响路线线位的控 制点和控制断面，根据控制要素进行纸上定线并现场核对，测量放线，并 根据需要进行动态调整。
二、平原区选线
（4）与地方政府部门和相关单位就路线走廊、重要桥梁、隧道方案及 互通式立交的设置等重大事项作进一步协调，基本确定路线走廊方案。 （5）重点考虑路网结构布局合理、路线顺直、带动地方经济发展、方 便区域交通出行、建设条件(地形条件、工程地质条件、建设环境及施 工难易程度等)、环境影响和占用农田、主要工程数量和投资规模、路 线平纵面设计总体技术指标、公路养护、综合管理及运营效益、地方 政府及民众意见，综合进行路线方案比选。 （6）根据不同的路线走廊方案ꎬ在 1：1万地形图(大型控制性工程可采 用 1：5000地形图)上进行概略总体设计。包括路线、路基路面、桥涵、 隧道、立交、交通工程及沿线设施等，估算工程数量，进行投资估算。 （7）推荐路线走廊方案及主要控制点，并推荐路线走廊方案主要技术 指标及工程规模。
城市道路规划
规划实例中的主要问题
道路错位
右图为温州老城。图中的大部 分道路原来都是河,这些道路很 遗憾全是丁字路口。因为古代 开的河道一般都是丁字形, 现在 把河道填了以后走汽车, 就形成 了一系列丁字路口。在做规划 的时候考虑填河便宜,填了就可 以使用, 但是未考虑丁字路口容 易发生交通拥堵, 而且由于填河 使丁字路口失去了解决交通问 题的良机
水灾 有很多问题在规划中都忽视了, 在城市里面灾难不光是地 震, 还有水的问题。城市必须要有一个道路系统在最高峰 水位以上, 哪怕在山腰上。巴东老城在黄河地段, 巴东的城 市上面几百米高的高度全是树,所以一般暴雨就吸收了, 结 果连降一个多星期的大雨,就发生了灾难。问题出在山坳里, 本来山坳里是涵洞和桥, 后来搞矿井, 沿边都建了房子。山 洪下来水出不去, 老桥都是土质桥, 一冲下来就是泥石流往 两边去, 所有的房子都被全部推倒。所以, 在做道路规划时, 一定要考虑灾难的问题。我们国家过去没有提到泥石流, 现在做规划的时候一定要考虑。
基本思想
城市道路规划的基本思想就是要疏解, 不是 说把道路拓宽来疏解, 而是要从整个的道路 系统网络、断面, 道路设计里面解决疏解问 题。不同规模的城市有不同的道路等级, 目 的就是要使城市居民“ 通”和“ 达”。但 是, 如果道路等级结构不合理, 次干路、支路 的交通功能没有得到充分发挥, 只有干路缺 少支路的交通, 就会使交叉口不胜负担。
总结
道路网系统规划是交通规划和城市规划的 重要组成部分, 如何科学、合理和高效地布 置道路网络和等级结构, 减少道路的交通 “ 瓶颈”, 充分实现道路网的功能, 是城市 良性发展的基本保证。笔者强调在道路网 规划中, 支路建设不能忽视。同时, 通过大量 道路网规划实例来说明道路网络规划中应 避免出现的一些问题, 以及规划在防灾方面 的考虑。
路基路面工程道路工程概论讲义PPT课件精选全文
路基的干湿类型
路基湿度的来源
大气降水、地面水、地下水、
水蒸气及其凝结水、给排水设施泄露
路基干湿类型的划分
标准：平均稠度Bm=（WL-Wm）/（WL-Wp） 类型：干燥、中湿、潮湿、过湿
路基临界高度
第38页/共94页
6.2路基设计 一． 路基横断面基本形式
路堤
路堑
半挖半填路基
3.1竖曲线设计
定义 分类 作用
第19页/共94页
竖曲线要素计算
变坡角 1 （2 “”为凸曲线、“”为凹曲线） 曲线长L R
切线长T
L 2
外矢距E T 2 2R
切高y x2 2R
竖曲线起点桩号=变坡点桩号-T 竖曲线终点桩号=变坡点桩号+T 某桩号在凸（凹）曲线上的设计标高
=该桩号在切线上的设计高-（+）y
拓宽路口式交叉口设计 拓宽车道数
拓宽位置的选择
拓宽车道长度的计算
环形交叉口设计
中心岛的形状和尺寸
环道的宽度
交织角
环岛进出口的转弯半径
第32页/共94页环 道 的 横 截 面
交叉口竖向设计
原则
基本形式
设计方法及步骤
O2
E2 A
E D3
E3
M3
O3 F3 F
第33页/共94页
计算图示
5.2立体交叉设计
路基土方施工
开挖
运输
填堆
压实
第45页/共94页
修整
路基压实
压实土基的意义
影响路基压实效果的因素：
干
内因： 含水量
容 重
土质
外因： 压实功能
压实机具
第46页/共94页
城市道路与交通_城市道路网规划解读
4．2 道路网密度
城市道路网密度δ路为城市道路总长度与城市用地总面积之比。城 市道路总长度包括所有城市道路的长度，街坊内部道路通常不列入
2.城市道路系统初步规划方案设计
针对现状存在的交通问题，考虑城市发展和用地的调整， 从骨架和功能的角度提出道路系统初步规划方案。
3.交通规划初步方案
包括车辆、交通量增长的预测，交通的产生、分布和道路 上交通量的分配预测以及根据交通量对道路面积和密度的 预测
4.修改道路系统规划方案
根据土地使用规划和交通规划的方案修改道路系统初步规
（3）满足城市环境的要求 使建筑取得良好的朝向；有利于通风；过境道路和货运道路应避 免直穿生活区；充分考虑历史、地方特色和自然条件
（4）满足各种工程管线布置的要求
二、城市道路系统规划的程序
城市道路系统规划是城市总体布局规划的重要组成部分， 受到很多因素的影响和制约。一般规划程序为：
1.现状调查，资料准备 （1）城市用地现状和地形图：包括城市市域或区域范围 和中心城区范围两种图，比例分别为1：25000（或1： 50000）、1：10000（或1：5000），一般还有1：1000
道路红线宽 道路红线是道路用地和两侧建筑用地的分界线，即道路横断面 中各种用地总宽度的边界线。 道路红线内的用地包括车行道、步行道、绿化带、分隔带四部 分。 确定道路红线宽度时，应根据道路的性质、位置、道路与两侧
建筑的关系、街景设计的要求等，考虑街道空间的尺度和比例。
城市道路交通规划PPT(37张)
80 60 40 20
0
机动车保有总量 私人汽车
1991 1992 1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003
2
道路标准低
特大城市人均用地
北美、西欧 (发达国家)
836.5m2
我国 61.55 m2
道路面积率
17.05%
5.通讯导航要求 保证机场通讯、导航的正常进行，机场导航台、定
向台对周围环境的要求如表所示
1
6．生态学影响 主要是避免鸟祸问题 机场选址应避开大量鸟类集中栖息的生态环境
如容易吸引鸟类的植被、食物和掩蔽物地区，就不 选作机场基地。
1
从城市布局方面考虑
1．机场与城市的距离
建议航空港与城市边缘的距离10～30km为宜。
(2)提高港－城道路的技术标准：采用高速路、快 路，快慢交通分离，以保证车速。
1
成都为例
航空港站
1
第六章 城市交通与道路系统
6.1 城市交通与城市总体布局 6.2 城市对外交通用地布局 6.3 城市道路交通规划
1
从构成上讲，城市交通是城市的骨架，城市的其 用地可以说是城市的肌体；从功能上讲，城市交通 保证城市运转和城市其它用地功能实现的基础设施
北京万车交通事故死亡率为6人，而东京仅为1.9 美国和澳大利亚为2.6人，英国为2.7人。
2
3. 交通环境问题 汽车废气是城市空气的主要污染源之一。
运行速度、车辆排放标准
交通噪声也是城市噪声的重要来源。
隔离设施、禁止鸣镝、货运专用道
2
二、解决城市交通问题的对策
1. 建立多系统综合交通体系
(完整版)《道路勘测设计》教学大纲

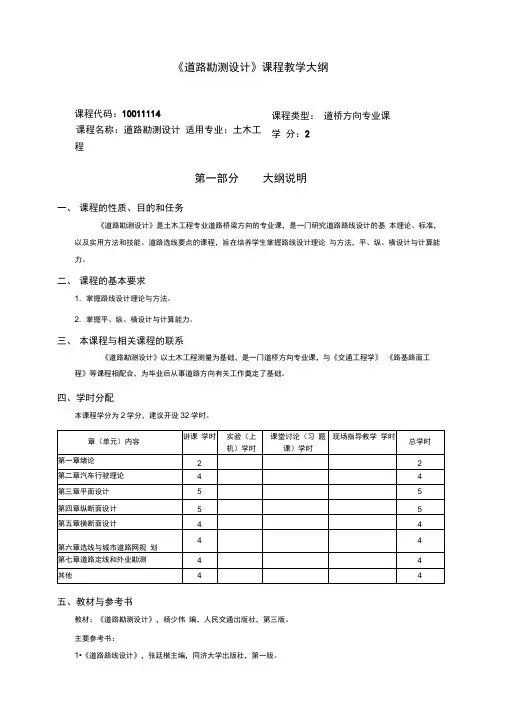

《道路勘测设计》课程教学大纲课程代码：10011114课程名称：道路勘测设计 适用专业：土木工程第一部分大纲说明一、 课程的性质、目的和任务《道路勘测设计》是土木工程专业道路桥梁方向的专业课，是一门研究道路路线设计的基 本理论、标准，以及实用方法和技能、道路选线要点的课程，旨在培养学生掌握路线设计理论 与方法，平、纵、横设计与计算能力。
二、 课程的基本要求1. 掌握路线设计理论与方法。
2. 掌握平、纵、横设计与计算能力。
三、 本课程与相关课程的联系《道路勘测设计》以土木工程测量为基础，是一门道桥方向专业课，与《交通工程学》 《路基路面工程》等课程相配合，为毕业后从事道路方向有关工作奠定了基础。
四、学时分配本课程学分为2学分，建议开设32学时。
五、教材与参考书教材：《道路勘测设计》，杨少伟 编，人民交通出版社，第三版。
主要参考书：1•《道路路线设计》，张廷楷主编，同济大学出版社，第一版。
课程类型： 道桥方向专业课 学 分：22. 《城市道路设计》，周荣沾主编，人民交通出版社，第一版。
3. 《公路路线设计规范》，交通部行业标准，人民交通出版社，第一版。
4. 《城市道路设计规范》，建设部行业标准，中国建筑工业出版社，第一版。
六、教学方法与手段建议本课程主要采用多媒体教学方法，结合工程实例讲解。
七、课程考核方式与成绩评定办法采用闭卷考试，综合评定成绩，其中考试成绩占60%，平时成绩占10%，作业成绩占30% 。
第二部分理论课程内容大纲（含随堂讨论、习题课等）本课程内容建议开设32 学时。
第一章绪论（2 学时）一、教学目的和要求了解道路运输的特点与组成；熟悉我国道路现状和发展规划；掌握道路分级与技术标准，道路勘测设计的阶段和任务，设计依据与程序。
二、教学内容1. 道路运输的特点与作用（交通运输系统的组成；道路运输的特点；基本组成；作用）。
2. 道路的分类、公路与城市道路的分类与技术分级（道路的分类分级；技术标准）。
第6章城市道路网规划
道路服务水平
道路交通噪声
大气污染物
调 整 道 路 网 规 划 方 案
满足规划要求
否道路网布局的 检验与调整是提出推荐方案
第二节 各级城市道路规划
一、快速路系统规划 1.快速路规划原则 （1）联络城市各个功能分区或组团，满足较长距离 的交通需求； （2）进行城市内外交通转换，屏蔽过境交通； （3）调整城市路网交通量； （4）形成城市建设的风景带，带动沿线的土地开发。 2.快速路系统组成要素 （1）快速路道路特征 快速路设计车速60-80km/h，严格控制与快速路交汇 的道路数量，穿过人流集中的地区时，要设置人行天 桥或地道。提供不间断交通流。
8、星状放射式道路网 是和子母城市的布局 相配套的。道路网从 城市中心起呈放射状联系多个卫星城市，而城市 由几个层次的同心圆所组成 。 9、交通走廊式道路网 城市中心区道路网形成之后，城市沿着放射 干道发展，形成交通走廊式道路网。
四、城市道路网布局规划方法 1.道路网规划指标的确定 主要有人均道路用地面积、车均行车道面积、 道路网密度、道路等级结构、道路网联结度、非 直线系数等。 2.道路网空间布局形式 常见的有四种典型类型：方格网式道路网布 局、环形放射式道路网布局、自由式道路网布局、 混合式道路网布局。
第三节 城市道路交叉口规划
二、城市道路立体交叉口规划 在原有道路网改造规划中，当交叉口的交通量达到最 大通行能力的80%时，应考虑设置立体交叉，其形式选
择，应符合下列规定：
（1）整个道路网中，立体交叉口的形式应力求统一， 其结构形式应简单，占地面积少； （2）交通主流方向应走捷径，少爬坡和少绕行；非 机动车应行驶在地面层上或路堑内； （3）机非分开行驶时，应减少交叉口的层数和用地。
第六章 城市总体布局
4、组织公共建筑群，形成城市的公共活动中心体系 城市公共活动中心通常是城市主要公共建筑物分布 最为集中的地段，是城市居民进行政治、经济、社会、 文化等公共生活的中心，是城市居民活动十分频繁的 地方。此中心包括社会政治公共活动中心、科技教育 公共活动中心、商业服务公共活动中心、文化娱乐公 共活动中心、体育公共活动中心等。 各类城市公共活动中心一般都由一组建筑群和开放 空间的组成，要使各类公共活动中心的建筑物、绿化、 雕塑及广场的布置与自然人文环境的特色协调，融为 一体，既要满足实用、经济的要求，又要体现建筑空 间艺术审美的要求，还要能表现出城市空间艺术上的 协调与展现出城市功能、技术和艺术的三位一体的完 善效果，以满足居民的精神生活与物质生活的需要。
第二节 城市总体布局要求城市各主要用 城市总体布局
地功能明确，各用地间相互协调， 城市总体布局要有利于城市环境的保护 总体布局必须具备长远观点和科学预 同时有安全便捷的联系。城市总 与改善，有利于创造优美的城市空间景 见，力求方向明确、留有余地。对于 一、基本原则要求： 体布局要充分利用自然地形、江 观，提高城市的生活质量。要认真选择 城市总体布局应在充分发挥城 远期规划，要坚持从现实出发，充分 河水系、城市道路、绿地林带等 城市水源地和污染物排放及处理场地的 市正常功能的前提下力争节约 利用现有物质基础发展新区，对城市 1、立足全局，讲求效益，以城市的整体效益作为布局准则； 空间来划分功能明确、面积适当 位置，防止天然水体和地下水源遭受污 用地，缩短各类工程和道路的 近期建设，必须以远期规划为指导， 的各功能用地。同时应在明确道 染；要慎重地安排污染严重的工厂企业 2、集中紧凑，节约用地； 长度，节约城市建设投资，达 坚持紧凑、现实、由内向外，由近及 路系统分工的基础上促进城市交 的位置，防止由工业生产与交通运输所 到各类用地布局的集中紧凑， 远，成片开发。并在各规划期内保持 通的高效率，并使城市道路与对 3、城乡结合，注意区域发展的内外部条件，统筹安排； 生的废气与噪声干扰；要注意按照卫生 方便城市管理、城市生产和居 城市总体布局的相对完整性。 外交通设施与城市各组成要素之 防护的要求，在居住区与工业区、对外 民生活。 4、抓住城市建设和发展的主要矛盾； 间均保持便捷的联系。 交通设施之间设置卫生防护林带；要注 意加强建设绿化建设，尽可能将原有水 5、规划结构清晰，内外交通便捷； 由于城市总体布局的 面、森林、绿地有机地组织到城市中来， 综合性很强,要立足城 在进行城市总体布局方案 6、远近期结合，兼顾旧区与新区发展的需要；为未来发展留有余地。 因地制宜地创造优美的城市环境。 市全局,符合国家、区 时，要从综合分析中，分 7、保护环境、美化城市，促进城市可持续发展。 域和城市自身的根本 清主次，抓住主要矛盾， 尽量满足能够反映城市性 利益和长远利益发要 质的主要建设用地和重大 求。取得社会、经济 基础设施建设用地，进而 和环境效益的统一。 促成各组成要素的有序布 局。
高中地理知识点：城市道路的交通网络
高中地理知识点：城市道路的交通网络
（1）主要特点
交通运输点、线、面紧密结合；行人和车辆流动方向和数量有一定变化规律；典型的混合型交通；城市道路交通设施和管理设施多。
（2）城市道路网
格局规划原则：满足人们的出行需要、节约用地、合理利用地形和水文条件、保护环境。
欧洲城市：环行?放射式道路网为主我国城市：方格?环行?放射式道路网为主。
（3）问题及改善
问题1：交通线路拥堵对策1：合理规划城市道路，合理的城市总体规划是最根本的措施。
问题2：交通环境污染对策2：实施减少汽车尾气污染的技术措施；绿化美化交通线路；合理规划城市道路。
- 1 -。
公路运输6_第六章 公路立体交叉设计
第一节 概 述
(6)城市道路立交用地限制较严，往往采用非标准型立 交；而公路立交用地限制较松，多采用标准型立交。 (7)城市道路立交比公路立交更多地重视美观问题。 (8)城市道路立交设计需考虑施工时在狭小的场地条件 下，便于维持原有交通和快速施工问题；而公路立交 施工时场地多不受限制，交通组织也较方便，只需注 意适当的工期即可。 (9)城市道路立交比公路立交的排水系统更为复杂。 (10)城市道路立交对绿化比公路立交更为重视。 七、立交设计资料、步骤及成果 (一)设计资料收集
第六章 公路立体交叉设计
表格
第一节 概 述
第一节 概 述
一、立交的定义 公路立体交叉是指两条或多条路线（公路与公路、公 路与铁路、公路与其他交通线路）在不同平面上相互 交叉的连接方式，又称公路立交枢纽。 二、立交的组成 (一)主体部分 主体部分是指直接为车辆的直行、转向行驶的组成部 分，包括跨越设施、主线、匝道三部分，如图6⁃1所示。
第一节 概 述
施工图设计是以提交详细的施工图为目的的详细设计 工作。 六、公路立交与城市立交的比较 公路立体交叉和城市道路立体交叉，它们的作用、主 要组成部分和设计方法方面基本相同，但由于受地形、 地物、用地以及收费制等条件的影响，使得二者之间 又有一些区别，设计的主导思想有差异。 (1)公路上一般为收费立交，可供选择的形式较少；而 城市道路上的立交一般不收费，可供选择的形式较多。
第一节 概 述
立体交叉的位置通常是处于两条(或多条)等级较高道路 的交叉点上，它在公路网中起着重要的交通枢纽作用。 (二)规模庞大，造价昂贵 立交结构实体庞大，占地多，投资费用高是立体交叉 的又一特征。 (三)形式多样，工程复杂 立体交叉桥跨与匝道的灵活多变，加上立交区环境复 杂，使立体交叉类型和式样千变万化，千姿百态。 (四)区域制约，设计灵活 立交工程还具有很强的区域性。
道路与桥梁工程概论ppt
类 别
快速路
主 干 路
次 干 路
支 路
级 别
Ⅰ
Ⅱ
Ⅲ
Ⅰ
Ⅱ
Ⅲ
Ⅰ
Ⅱ
Ⅲ
设计车速 （km/h）
80
60
60
50
50
40
40
30
50
40
40
里徐侈膝睁画偷卿数耐转囚叶逗褐文嘘庐匿顶掖薪宽蛆蛆街软途锅振靡厦《道路与桥梁工程概论》_ppt《道路与桥梁工程概论》_ppt
四、公路工程建设和运营费用和收益 （一）费用 1、土地费 2、拆迁费 3、景观损失费 4、工程修建费 5、养护费 6、用户费 7、环境污染费 （二）收益 1、促进区域经济发展 2、增加就业机会 3、降低运输成本 4、减少行程时间
道路与桥梁工程概论
术诽普忧凭悟缸宣蛮纯邯轧络皋志阳砒穗盈罐浮厩玖砾橡惹薄沃氨组礁凉《道路与桥梁工程概论》_ppt《道路与桥梁工程概论》_ppt
第一篇 路线 第一章 概论 第一节 道路发展简史 一、道路史 道路是设置在地表面上供人、马、车行走的一种线状建筑物。 国道网是以北京为中心，连接各省、自治区、直辖市大、中城市；港站枢纽和工农业基地等的道路网络。 国道网由以下三条线组成： 1）放射线：共12条，全长213197KM，编号101-112号 2）南北线：共28条，全长39000KM，编号201-228号 3）东西线：共30条，全长53000KM，编号301-330号 从“八、五”计划开始，我国将用六个五年计划时间，实施快速通道计划，修建3万〜5万KM高速公路和一、二级汽车专用公路及国道主干线总体布局为“五纵七横”十二条路线。 “五纵”：同江-三亚、北京-福州、北京-珠海、二连浩特-河口、重庆-湛江 “七横”：绥芬河-满洲里、丹东-拉萨、青岛-银川、连云港-霍尔果斯、上海-成都、上海-瑞丽、衡阳-昆明
城市道路网规划
城市道路网规划第1节引论城市道路网是所有城市道路组成的统称。
城市道路网一旦形成，就大体上确定了城市的发展轮廓，并且其影响会一直延续下去。
因此，城市道路网规划也就显得尤其重要。
从交通工程的观点来看，道路系统规划是城市交通规划的继续，只有在城市交通规划的基础之上，才有可能提出功能良好的城市道路系统规划。
一、影响城市道路网规划的因素(一)用地分区形成的交通运输对道路网规划的影响城市中的各种用地，如工业区、商业区、居住区、城市行政中心、公园绿地、码头仓库区及铁路场站等都是交通的策源地。
交通策源地每日都发生和吸引着大量的人流和货流，构成不同目的和形式的城市客、货流交通。
若要使路网规划得较为合理，就必须通过交通调查取得必需的交通资料，只有在充分占有交通资料的条件下，才可能使得城市分区布局有利于交通便捷、均匀、分散，减少不必要的往返运输、长距离运输、迂回运输，减少交通事故。
其原则是分区内部的近距离交通多，超越分区的远距离交通少。
在分区内布置无害工业、手工业及各种机构，供居民就近工作；要修建与分区内就业居民人数相适应的住宅，区内应具有完善的商业、服务、文化娱乐等日常生活公共设施，使得居民上班及日常生活活动的出行距离较近，这就形成了分区内部交通小系统，其主要的交通形式是步行和自行车。
各分区之间的交通是较远或远距离交通，形成全市交通系统。
分区之间的交通应该达到通畅快速，车辆的流动与分布、交通种类与速度都直接影响道路系统的布局与形成。
(二)地形条件的影响城市的地形条件对城市用地分区、道路线型有很大影响。
在城市总体规划中，应该认真地分析城市地形特点和变化，做到用地划分自然，道路平、纵、横面线型配合地形变化，既满足技术标准，又能结合环境和景观。
(三)城市进出口公路系统的影响城市对外交通有铁路、水运、航空和公路。
公路交通与城市交通的关系极为密切。
公路与城市道路相连接的部分一般称为城市的进出口。
城市道路的横断面与公路的横断面有很大不同，技术标准也不同，因此，城市进出口既有横断面改建，又有横断面的衔接过渡问题，如果处理不当，会使城市进出口发生严重的交通阻塞，甚至造成交通事故。
城市道路与交通规划(全套课件757P)
第1章 行人和车辆基本知识
1.1 行人基本知识
选取1.4~3.7 ㎡/人的空间值作为临界点。
满足行人通行的道路最小净空高度为2.5m。
步幅：男性：66.6cm，女性60.6cm，平均63.6cm。
步速：30m/min到130m/min，集中于60~78m/min。
步速还受行人性别、年龄、出行目的和沿街建筑物的影响。
我国多采用“平形式”和“垂直式”。
第1章 行人和车辆基本知识
1.2 车辆基本知识 1.2.2 车辆的停放
停车设施类型：路边停车带和路外停车场。
路边停车场：单边单排的港湾式布置，有时可设分隔岛和通
道。
路外停车场：露天地面停车场和室内停车库。
机动车停放空间需求：净空需求、通道宽度、停放面积。
第1章 行人和车辆基本知识
1.2 车辆基本知识 1.2.2 车辆的停放
净空需求：纵、横向净距及净空高度需求。
通道宽度：车型、停发方式、车辆构造性能和机械性能、司
机水平等。多采用调查和车辆试验相结合的方式。
停放面积：用地总面积按人均 0.8~1㎡计算；地面停车场每
个车位25~30 ㎡，停车楼和地下停车库每个车位30~35 ㎡， 路边停车带每个16~20 ㎡。
第1章 行人和车辆基本知识
1.2 车辆基本知识 1.2.2 车辆的停放
停放面积：单位停车面积与车辆尺寸、停放方式、通道的条
数及车辆集散要求有关。包括绿化、步行道及其附属设施所 需要的面积。 W停 = W道+2W车 A停 = W停×l车/2
机动车的回车用地：设置回车场，方便汽车调头、回转。
第11.2 章 行人和车辆基本知识 车辆基本知识
城市道路是城市中担负城市交通的主要设施，是行人和车辆来往的专用
道路勘测设计电子版
道路勘测设计电子版内容概要孙家驷主编的《道路勘测设计》为高等学校土木工程专业规划教材，主要介绍公路与城市道路勘测与设计的基本概念、基本原理和基本方法。
全书共11章，包括：概论，道路设计管理及控制要素，道路平面设计，道路纵断面设计，道路横断面设计，道路规划设计，道路选线与总体设计，道路交叉设计，道路排水及道路设施设计，道路勘测，道路环境与景观设计。
《道路勘测设计》主要作为高等学校土木工程专业、道路桥梁与渡河工程专业教学用书，可供道路设计、施工、养护、管理的工程技术人员学习参考，也可用作继续教育、成人教育的专业课教材。
书籍目录第一章概论第一节交通与道路运输第二节我国道路发展概况第三节道路的分类、等级及组成第四节道路勘测设计复习思考题及习题第二章道路设计管理及控制要素第一节道路勘测设计管理第二节道路设计控制要素复习思考题及习题第三章道路平面设计第一节平面线形设计原理第二节直线设计第三节圆曲线设计第四节缓和曲线设计第五节平面线形设计与计算第六节视距第七节平面设计成果复习思考题及习题第四章道路纵断面设计第一节纵断面设计原理第二节纵断面设计标准第三节纵断面设计与计算第四节纵断面设计成果第五节道路线形综合设计复习思考题及习题第五章道路横断面设计第一节横断面组成第二节横断面各组成部分设计第三节超高及加宽第四节横断面视距的保证第五节横断面设计第六节路基土石方计算与调配复习思考题及习题第六章道路规划设计第一节道路规划概要第二节公路网规划第三节城市道路网规划复习思考题及习题第七章道路选线与总体设计第一节选线概要第二节平原区选线第三节山区及丘陵区选线第四节道路定线第五节公路总体设计第六节城市快速路、高架路、环形路的总体设计复习思考题及习题第八章道路交叉设计第一节道路交叉概要第二节道路平面交叉第三节道路立体交叉复习思考题及习题第九章道路排水及道路设施设计第一节道路排水系统及组成第二节公路排水设计第三节城市道路排水设计第四节道路交通设施设计复习思考题及习题第十章道路勘测第一节道路勘测的要求第二节道路初测第三节道路定测第四节道路勘测验收及核审复习思考题及习题第十一章道路环境与景观设计第一节道路环境工程设计第二节道路景观设计第三节公路环境保护与景观设计文件编制。
城市轨道交通线路选线设计ppt课件
任务 城市轨道交通线路选线设计 5.线路的敷设方式
线路的敷设方式有 三种，即地下线、地面 线和高架线。 1.地下线
在城市中心繁华地 区一般选择地下线（见 图6）。地下线是对城市 环境影响最小的一种线 路敷设方式。
图6地下线
任务 城市轨道交通线路选线设计 5.线路的敷设方式
图7地面线
2.地面线 地面线（见
任务 城市轨道交通线路选线设计 5.线路的敷设方式
表2三种线路敷设方式的特点比较
城
谢谢观看！
市 轨
道
交
通
目前，国内外对穿越城区的城市轨道交通设置架线对市 区景观有些影响，可能破坏城市市容；二是高架系统产生的 噪声和污染对线路周围环境有不良影响；三是高架线对沿线 居民的隐私权有所侵犯，易引起某些纠纷。
三种线路敷设方式的特点比较如表2所示，选择线路敷 设方式时除应考虑表2中的因素之外，还应考虑客流量、城市 规划、城市周边环境和工程地质条件等因素。因此，线路敷 设方式的选择应该综合考虑，因地制宜。
任务 城市轨道交通线路选线设计 4.配线的分布
配线是为保证城市轨道交通线路的正常运营，实现列车的合理调度，并满足非正常情况下 组织临时运行和维修作业所设置的线路。配线一般都与车站联系在一起，又称车站配线。 配线的分布应该注意以下几个方面： （1）线路的起、终点站或区段折返站应设置折返线或折返渡线。 （2）当具备临时停车条件的两个车站相距过远时，应根据运营需求和工程条件设置停车线。 （3）在线路与其他正线或岔线共线运行的接轨站，配线宜设置进站共轨运行方向的平行进路。 （4）两条线路之间的联络线应结合渡线等其他配线进行设置，与线路的上、下行正线连通。 （5）列车从岔线或车辆基地出入线进入正线前的线路应具备一定的停车条件，经过核算停车区 域与正线距离不能满足信号安全距离要求时，应设置安全线。 （6）车辆基地出入线应连通上、下行正线，其列车通过能力应根据远期线路的通过能力和运营 要求计算核定。
新城市道路交通规划PPT课件
第六章 城市道路交通规划
• 第一节 城市交通与交通规划 • 第二节 城市道路系统规划 • 第三节 城市对外交通规划 • 第四节 城市公共交通规划
2）运行方式－轨道交通、道路交通、水上交通、空中 交通、管道运输与电梯传送带。
3）组织形式－公共交通和个体交通。
城市公共交通是城市交通中与城市居民密切相关的一种交通， 是使用公共交通工具的城市客运交通。包括公共汽车、有轨电车、 无轨电车、地铁、轻轨、轮渡、市内航运、出租汽车等。
4）输送对象－客运交通和货运交通。
所以研究城市交通问题，必须首先研究城市的 用地布局，解决城市交通问题首先要变革规划思想，从 “治本”的角度考虑。
• （1）优化城市用地布局，总体上形成多中心的组团式 布局，布局要综合考虑，组团内要做到功能基本完善。
• （2）城市交通与道路系统与城市用地布局相协调。 • （3）要有交通分流和功能分工的思想，形成道路交通
第22页/共25页
居民OD出行调查
●对象——6岁以上的城市居民以及暂住、流动人口。 ●内容——社会经济属性、出行特征(目的、方式、平 均出行距离、日平均出行次数)。 ●方式——抽样调查(抽样率4％～20％)，建议采用专 业调查人员家庭访问法。 ●生产活动越频繁，生活水平越高，居民日平均出行 次数就越多。
第1页/共25页
思考 城市用地布局与城市交通系统的关系
1、雅典宪章的启示:
• 城市静态功能——居住、工作、游憩三大活动从位置和数量关系上表
现为城市的用地布局结构。
第六章 道路工程图的绘制
• 若标注的文字大小方向不同，可选用不同 高度和旋转角度，分批标注。这样标注的 文字位置和角度有些可能不太合适，可利 用移动和旋转命令进行修改。如图所示， 即完成路线平面图的绘制。
• 6.3 道路纵断面图的绘制 • 路线的纵断面图是表示路线中心的地面起 伏状况以及路线的纵向设计坡度和竖曲线。 道路路线的纵断面图是用假想的铅垂剖切 面沿着道路的中心线进行纵向剖切。由于 道路中心线是由直线和曲线组合而成的， 所以纵向剖切面既有平面，又有曲面。为 了清晰地表达路线的纵断面情况，特采用 展开的方法，将此纵断面展平成为一平面， 并绘制在图纸上，即为路线的纵断面图。
• （3）平曲线 • 道路路线在平面上是由直线段和曲线段组成的，在路线 的转折处应设平曲线。最常见的较简单的平曲线为圆曲线， 其主要基本几何要素有：①交点JD，是路线的两直线段的 理论交点；②转折角ａ，是路线前进时向左（ａz）或向 右（ａy）偏转的角度；③圆曲线半径R；④切线长T，是 切点与交角点之间的长度；⑤外矢距E，是曲线中点到交 角点的距离；⑥曲线长L，是曲线两切点之间的弧长。 • 在路线平面图中，转折处应注写交点代号并依次编号， 如JD2表示第2个交点。还要注出曲线段的起点ZY（直圆 点）、中点Qz（曲中点）、终点YZ（圆直点）的位置。 为了将路线上各段平曲线的几何要素值表示清楚，一般还 应在图中的适当位置列出平曲线要素表。如果设置缓和曲 线，则将缓和曲线与前、后段直线的切点分别标记为ZH （直缓点）和HZ（缓直点）；将圆曲线与前、后段缓和 曲线的切点分别标记为HY（缓圆点）和YH（圆缓点）。
• 3）编辑标志线和位置线：对各标志线和位置线 进行剪切、延伸，使公里桩长度为15个单位，主 点位置线和百米桩长度为5个单位。最后删除路线 导线的偏移线等辅助线，只留下路线中线、路线 导线、主点位置线、公里桩标志线和百米桩标志 线。 • 4）绘制公里桩符号和交角点符号：公里桩符 号用绘制圆环Donut命令，内径是0，外径是5。 交角点符号用绘制圆的命令Circle，直径为3，圆 心在交点上。对小圆圈内的部分进行修剪。 • 5）标注文字：将图形缩小，比例因子为0.5， 把“wenzi”图层置为当前图层。
第六章道路通行能力
通行能力：
e Q非 Q优1e
式中：Q非—非优先的次干道上可以通过的交通量； Q优—主干道优先通行的双向交通量； λ—主干道车辆到达率 ； α—可供次干道车辆穿越主干道车流的临界 车头时距； β—次干道上车辆间的最小车头时距。
确定现有道路系统或某一路段所存在的问题，
针对问题提出改进方案和措施，为道路改建和 改善提供依据；
作为交通枢纽的规划、设计及交通设施配置的
依据。
为制定交通组织、交通疏导、交通引导、交通
量均衡、交通总量控制和综合治理等交通系统 管理方案提供依据；
为制定交通管理、交通控制方案，以及交通渠
化、信号配时优化方案设计及选择等提供依据。
一级相当于美国的A、B两级； 二级相当于美国的C级； 三级相当于美国的D级； 四级相当于美国的E、F两级。
每级服务水平有其服务质量的范围。一、二、三级及四
级上半段的服务水平都有对应于该级服务水平最差时的服务 交通量，该服务交通量在该级服务水平中是最大的，故称为 最大服务交通量。
美国道路设施服务水平标准
自1983年以来，由交通部牵头，连同一些大专院校，先 后对通行能力进行了较大规模的研究。
1996年，国家成立了“九五”科技攻关“公路通行能力”课 题组，对我国道路通行能力进行了深入研究，取得了出版 《公路通行能力》的最终研究成果。
道路通行能力分析的作用
正确地确定新建道路的等级、性质、主要技术
指标和线形几何要素；
实际通行能力
可能通行能力是在实际的道路和交通条件下， 单位时间内通过道路上某一点的最大可能交通量。 其计算表达式为：
城市道路交通体系规划ppt课件
– 利于环境，美化城市
• 与主导风向的关系 废气扩散、抵御寒风
• 过境交通的布置
减少噪音和尾气污染、加置音障
• 将自然、人文景色引入城市 对景、借景——专题讲
– 结合现状，节约用地
• 山区与平原城市的路网不同
– 山区城市路网应符合地形，不要追求宽大平直
– 要靠虑地质、水文情况
– 尽量利用原有设施，避免拆迁量过大
.
• 2、城市道路横断面设计
– 一条车道的宽度
快速路：3.75米，一般道路：3.5米，路缘：0.5米
– 自行车道宽度
1.0--1.1米/条 一般4条以上可以设独立车道
– 人行道的宽度 – 分车带（绿化隔离带） – 道路横断面综合设计
• 道路横断面类型 一块板、二块板、三块板、四块板 • 红线宽度的确定 性质、流量、形式
– 道路选线利用景观环境
北海大桥改造
– 利用道路营造景观
城市入口处、道路节点
– 道路空间尺度
道路宽度与建筑高度的关系
.
一般，三块板型式主要解决机动车与非机动车之间相互干扰的矛盾。适 用于机动车交通量大，车速要求高，非机动车多，道路红线较宽（不小 于36~40米）的主要交通干道。山区、丘陵地区的城市道路，一般路副 窄纵坡大，非机动车数量很少，则不宜采用三块板。
两块板型式用以解决机动车对向行驶的矛盾。适用于机动车辆多，夜间 交通量大，车速要求高，非机动车类型较单纯，且数量不多的联系远郊 区之间交通的入城干道。城市道路横向高差较大或为迁就现状，也可采 用两块板型式。当交通量的双向不均匀系数较大时，由于这种断面车辆 行驶灵活性差，车道利用率不高，宽度不够时，往往因超车造成事故。 通常，在我国非机动车比例相对高于机动车的具体条件下，对交通量大 市区交通干道上，就不宜采用两块板型式。为此，有的城市对原建成的 两块板断面型式，多陆续拆改为一块板. 或三块板断面。
城市道路和交通规划
城市道路与交通规划(一)上册绪论1.匠人营国,方九里,旁三门,国中九经九纬,经涂九轨,左祖右舍,面朝后市,市朝一夫。
2按照道路在道路交通网中的地位、公路可分为干线和支线。
干线公路：在公路网中起骨架作用的公路支线公路：起连接作用的公路、干线公路可分为国道，省道，县道，乡道。
3公路的使用任务、功能和适应交通量分为高速公路，一级公路，二级公路，三级公路，四级公路。
4按照道路在道路交通网中的地位、交通功能以及对沿线建筑物的服务功能等，城市道路分为四类：快速路、主干路、次干路、支路5 大、中、小城市道路网规划指标：（机动设计速度、道路网密度、道路中机动车车道条数、道路宽度）6城市道路规划设计的内容：路线设计，交叉口设计，道路附属设施设计，路面设计和交通管理设施7道路选线、道路断面组合、道路交叉口选型等是城市总体规划和详细规划的重要内容。
8.城市道路设计应本着以下原则进行：1）城市道路的设计必须在城市规划、特别是土地利用规划和道路交通系统规划指导下进行；2）要求在经济、合理的条件下，考虑道路建设的远近期结合、分期发展，避免不符合规划的临时性建设；3）要综合考虑道路的平面线形、纵断面线形、横断面布置、道路交叉口、各种道路附属设施、路面类型，满足行人及各种车辆行驶的技术要求；4）设计时，应同时兼顾道路两侧城市用地、房屋建筑和各种工程管线设施的高程及功能要求，与周围环境协调，创造良好的街道景观；5）合理使用各项技术标准，尽可能采用较高的线形技术标准，除特殊情况外，应避免采用极限标准。
第一章行人和车辆基本知识1.汽车的最小转弯半径Rmin是指汽车前外轮中心的转弯半径。
2车辆的停发方式前进停车，后退发车后退停车，后退发车和前进停车，前进发车三种。
3.停车场车辆停放方式按汽车纵轴线与通道的夹角关系分，有平行式、垂直式、斜列式三种。
（1）平行式。
车辆平行于通道方向的停放。
这种方式的特点是所需停车带较窄，驶出车辆方便迅速；但沿路占地最长，单位长度内停放的车辆数量少。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
§6.1 概 述
4.自然条件对道路路线的影响
影响道路的自然因素
地形 气候 水文 地质 土壤 植被
§6.1 概 述
4.自然条件对道路路线的影响
地形
l 地形决定了选线条件，在很大程度上影响道路的技术 标准。各类地形特征如下： 平原、微丘地形
平原，地形平坦，无明显起伏，地面自然坡度一般 在30度以内。
§6.1 概 述
4.自然条件对道路路线的影响
气候
气候情况直接或间接地影响着地面水的数量、地下 水位高度、大气降水量及其强度和形态、路基水温状况 、泥泞期、冬季积雪和冰冻延续期。并在一定程度上限 制施工期限和条件。
§6.1 概 述
4.自然条件对道路路线的影响
水文
水文情况决定排水结构物的数量和大小，水文地质 情况决定了含水层的厚度和位置、地基或路基岩层滑坍 的可能性。
《道路勘测设计
第六章 公路选线与
城市道路网规划
§6.1 概 述 §6.2 路线方案比较 §6.3 平原地区公路选线 §6.4 山岭区公路选线 §6.5 丘陵区道路选线 §6.6 城市道路网规划
§6.1 概 述
1.选线（route selection）的目的与任务
（1）目的
根据道路的性质、任务、等级和标准，结合地 形、地质、地物及其它沿线条件，综合平、纵、横三 方面因素，在实地或纸上选定道路路中线平面位置。
微丘地形指起伏不大的丘陵，地面自然坡度在20度 一下，相对高差在100米以下。设线一般不受地形限制。
§6.1 概 述
4.自然条件对道路路线的影响
地形
山岭、重丘地形
重丘地形指连绵、起伏的山丘，具有深谷和较高的 分水岭，地面自然坡度一般在 20度以上。路线平、纵 面大部分受地形限制。
山岭地形指山脊、陡峻山坡、悬崖、峭壁、峡谷、 深沟等。地形变化复杂，地面自然坡度多在20度以上。 路线平、纵、横面大部分受地形限制。
§6.1 概 述
2.选线的方法与步骤 3）自动化选线
• 基本作法：测得航测图片，建立数字地形模型，把选 线设计的要求转化为数学模型，将设计数据输入计算 机，则计算机按照一定的程序进行自动选线、分析比 较、优化，最后自动输出全部设计图表。
• 自动化选线用电子计算机和自动绘图仪代替人工去作 大量、繁重的计算、绘图、分析比较工作，使选线方 案更合理、省工省时。这已成为今后公路选线的发展 方向。
（2）路线在铁路、公路、航道等网系中的作用，与 沿线工矿、城镇等规划关系以及与沿线农田水利建 设的配合及用地情况
§6.2 路线方案比较
1.原则性的方案比较（质）
（3）沿线地形、地质、水文、气象、地震等自然条 件对道路的影响，要求的路线等级与实际可能达到 的技术标准及其对路线使用任务、性质的影响，路 线长度、筑路材料来源、施工条件以及工程量、三 材(钢材、木材、水泥)用量造价、工期、劳动力等 情况及其对运营、施工、养护的影响，以及施工期 限长短等。
（2）任务
确定公路的走向和总体布局；通过纸上、实地 选线，把路线的平面位置确定下来。
（ JD
R
LS）
§6.1 概 述
2.选线的方法与步骤
（1）一般方法
1)实地选线 2)纸上选线 3)自动化选线
§6.1 概 述
2.选线的方法与步骤
1）实地选线－－由选线人员根据设计任务书的要求， 在现场实地进行勘察测量，经反复比较，直接选定 路线的方法。
§6.1 概 述
2.选线的方法与步骤
2）纸上选线----在已经测得的地形图上，进行路线布 局、方案比选，从而在纸上确定路线，将此路线再 放到实地的选线方法。 用于高等级公路和地形地物及路线方案十分复 杂的公路。
§6.1 概 述
2.选线的方法与步骤
纸上选线特点 • 优点：① 野外工作量较小；
② 定线不受自然因素干扰； ③ 能在室内纵观全局，结合地形、地物、地 质条件，综合平衡平、纵、横三方面因素，所选定 的路线更为合理。 • 缺点：要有大比例尺的地形图。 • 步骤：① 实地敷设导线；② 实测地形图； ③ 纸上选定路线；④ 实地放线。
（4）工程费用和技术标准情况
（5）其它如与沿线历史文物、革命史迹、旅游风景 区的联系
§6.2 路线方案比较
2.详细的方案比较（量）
（1）技术指标的比选 （2）经济指标的比选
哪一个方案 好？
§6.2 路线方案比较
2.详细的方案比较（量） （1）技术指标： 1)路线长度及其延长系数 2)转角数 3)转角总和和转角平均度数 4)最小曲线半径数 5)回头曲线数 6)与既有道路及铁路的交叉数目(包括平交和立交)
§6.1 概 述
2.选线的方法与步骤
（2）一般步骤 选线是经过 浅→深、总体 →具体、 面 →带 →线 的过程来实现。
1） 全面布局 2）逐段安排 3）具体定线
§6.1 概 述
3.选线的一般原则
多方案论证、比选的Байду номын сангаас原则 造价低、标准高的原则 与农田基本建设相配合的原则 环境保护的原则 严重不良地质路段绕避的原则 因地制宜的原则
• 适用于：一般等级较低、方案比较明确的公路。
§6.1 概 述
2.选线的方法与步骤
实地选线特点 • 优点：① 简便、切合实际；
② 实地容易掌握地质、地形、地物情况，作 出的方案比较可靠；
③ 定线时一般不需要大比例尺地形图。 • 缺点：① 野外工作量很大，体力劳动强度大；
② 野外测设工作受气候季节的影响大； ③ 由于实地视野的限制，地形、地貌、地物 的局限性很大，使路线的整体布局有一定的片面性 和局限性。
§6.1 概 述
4.自然条件对道路路线的影响
植被
地面的植物覆盖影响暴雨迳流、水土流失程度，并 在一定程度上影响路基土壤的水理和热理状况。
§6.2 路线方案比较
1.原则性的方案比较（质）
（1）路线在政治、经济、国防上的意义，国家或地 方建设对路线使用任务、性质的要求，以及战备、 支农、综合利用等重要方针的贯彻和体现程度。
§6.1 概 述
4.自然条件对道路路线的影响
地质
地质构造，决定地积及路基附近岩层的稳定性，确 定有无滑坍、碎落和崩坍的可能；同时也决定土石方工 程施工难易和筑路材料的质量。
§6.1 概 述
4.自然条件对道路路线的影响
土壤
土是路基与路面基层的材料，它影响路基形状和尺 寸的决定，也影响着路面形式和结构的确定。
