标准层平面布置图

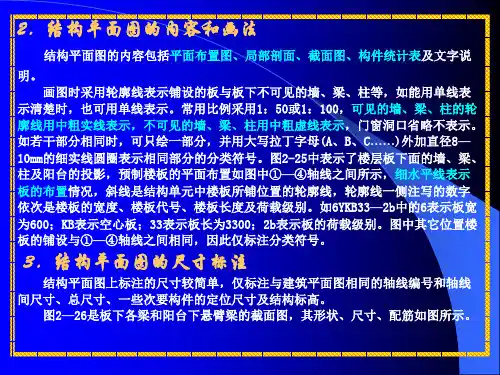

结构布置平面图
图2-31中分别表示了框架柱、梁上柱的截面尺寸和配筋。图中编号KZl 的柱所标注的“600x600‘’表示柱的截面尺寸，其425表示角筋为4根直径 为25mm的Ⅱ级钢筋， 10—100／200则表示箍筋为直径10mm的I级钢 筋，其间距在加密区为100mm，非加密区为200mm。柱的截面图的上方 标注的5 25，表示b边一侧配置的中部筋，图的左方标注的4q922，表示 h边一侧配置的中部筋。由于柱截面配筋对称，所以在柱截面图的下方和右 方的标注省略。图中编号LZl柱的截面尺寸为300x300mm，纵筋为6根直 径为16mm的Ⅱ级钢筋，箍筋为直径8mm的I级钢筋，其间距为200mm （教材p72-74）。
读图的一般方法是有主有次，图文对照，采用由浅入深、由局部到全面的 顺序读图。
读图的原则是先外后内、先大后小、先粗后细；从前到后、从上到下，从 左到右；图样与说明对照看，整体与局部对照看，建施与结施对照看。
读图的步骤是先读目录——再读说明——后读图样。
1．读图纸目录：从目录中了解这套图纸有多少张，每张图都有什么内容。 2．读设计总说明：了解该建筑的概况、规模，明确是哪一类建筑?多层还
3.5. 2 梁的平面整体表示法
梁的平面整体表示法是在梁整体平面布置图上采用平面注写方式或截面注写方 式来表示梁的截面尺寸和钢筋配置的施工图。在梁的平面布置图上需将各种梁和与 其相关的柱、墙、板一同采用适当比例绘出，应用表格或其它方式注明各结构层的 顶面标高、结构层高，并分别标注在柱、梁、墙的各类构件平面图中。
要求基本同楼层结构平面图。但因屋面有排水要求，或设天沟板，或将屋面 板按一定坡度设置，还有楼梯间屋面的铺设。另外，有些屋面上还设有人孔 及水箱等结构，因此需单独绘制，如图2—27所示。
福州某小区6层砖混结构民居楼建筑设计CAD图纸（含阁楼和车库层）
第8章 办公楼平面图的绘制
3550 4000 250
1000
4000 6000 30000 1000 250
3550 3800 200 200
3680 4200
1000 120
2000 4000
1000
1
2
3
4
5
6
7
8
8.2.1 绘图前准备与设置 要根据绘制图形决定绘制的比例，这里建议采用1∶1的比例绘制。 操作步骤如下： （1）打开AutoCAD 2016应用程序，单击“快速访问”工具栏中的 “新建”按钮，弹出“选择样板”对话框，选择“acadiso.dwt”为样 板文件建立新文件。 （2）设置单位。选择菜单栏中的“格式”→“单位”命令，打开 “图形单位”对话框。设置长度“类型”为“小数”，“精度”为0； 设置角度“类型”为“十进制度数”，“精度”为0；保持系统默认 方向为逆时针，设置插入时的缩放单位为“毫米”。
第8章
办公楼平面图的绘制
8.1 建筑平面图概述
建筑平面图就是假想使用一水平的剖切面沿门窗洞的位置将房屋剖切 后，对剖切面以下部分所作的水平剖面图。建筑平面图简称平面图， 主要反映房屋的平面形状、大小、房间的布置、墙柱的位置、厚度和 材料、门窗类型和位置等。建筑平面图是建筑施工图中最为基本的图 样之一，一个建筑平面图的示例。
8
D
2120 4000 2120 4000
D
1880C仓库 过道来自仓库 过道1880
女卫 男卫
客人餐厅
C
4730
4730
4730
16000
16000 3000
过道
4730
B
B
1520
7270
某高级会所建筑设计图纸(共9张)
五层砖混结构带架空住宅结构设计CAD施工图
建筑平、立、剖面图
图例与名称
建筑总平面图常用比例1：500、1：1000、 1：2000
基地范围内的总体布局 确定新建房屋和拟建房屋的定位尺寸或 坐标 标高 指北针或风向频率玫瑰图
索引符号和详图符号
名称 索 引 符 号
5 5 2详图符Biblioteka 和索引符 号表示
方
法
备
注
详图的编号 详图在本页图纸内 详图的编号 J103 5 3 详图所在的 图纸编号
楼梯和门窗图例
楼梯和门窗 图例
上
底层平面 下
上 中间层平面
M 单扇门
M
双扇门
下 C
顶层平面 楼梯的形式及步数 应按实际情况绘制 普通窗(无窗台） C
门 实窗 际的 情立 况面 绘形 制式 应 按
普通窗 (有窗台）
建筑平面图的图示内容及表示方法
1.底层平面图
从图中，可以看出该建筑物底层的平面形状， 各室的平面布置情况，出入口、走廊、楼梯的位置， 各种门、窗的布置等。在厨房、卫生间内还可看到 固定设备及其布置情况。 底层平面图不仅要反映 室内情况，还须反映室外可见的台阶、明沟（或散 水）、花坛等。 图中的楼梯间，由于底层平面图 是底层窗台上方的一个水平剖视图，故只画出第一 个梯段的下半部分楼梯，并按规定用倾斜折断线断 开。 图中的底层砖墙厚度为240mm，相当于一 块标准砖的长度，通常称为一砖墙。
第一道尺寸： 表示建筑物外墙门窗洞口等各细部位置的大小及定
位尺寸
第二道尺寸： 表示定位轴线之间的尺寸。 三道尺寸 相邻横向定位轴线之间的尺寸称为开间，相邻 纵向定位轴线之间的尺寸称为进深。 第三道尺寸： 表示建筑物外墙轮廓的总尺寸，从一端外墙边 到另一端外墙边的总长和总宽 三、 其它各层平面图和屋顶平面图 1、 标准层平面图 标准层与底层平面图的区别
24米六层办公楼带地下车库建筑设计图（带总平面图）
房屋建筑工程图集-平面图立面图剖面图详图
结合实际看图。
1111
（二）、阅读房屋建筑工程图的方法 先读首页图 读总平面图 读建筑施工图 读结构施工图 读设备施工图 读图时注意工种之间的联系，前后照应。
1212
8.2 总平面图
一、总平面图的形成和用途及表示方法
总平面图的形成 将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、
99
五、建筑设计总说明
设计依据：立项，规划许可证 建筑规模 占地面积——建筑物底层外墙皮以内所有面积之和 建筑面积——建筑物外墙皮以内各层面积之和 标高 相对标高———以建筑物底层室内地面为零的标高 绝对标高——以青岛黄海平均平面的高度为零点的标高 装修做法：地面、楼面、墙面的装修做法 施工要求 1)严格执行施工验收规范中规定 2)对图纸中不详之处的说明
2、建筑平面图表达的内容 建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关
系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位 置及类型。 3、建筑平面图的用途
是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依 据，是建筑施工中的重要图纸。
2323
二、建筑平面图的图示方法
1818
5．等高线
1）地形——地面上高低起伏的形状，地形用等高线表示 2）等高线的绘制 假想用间隔相等的若干水平面把山头从某一高度顶一层一层地剖开， 在山头表面上便出现一条一条的截交线，把这些截交线投射到水平投影 面上，就得到一圈一圈的封闭曲线，即为等高线。 3）由等高线分析地形的高低起伏状况： A 等高线间距越大，地面越平坦，间距越小，地面越陡峭 B 数值由外圈向内圈增大，地形上凸；数值由外向内减小，地形下凹 6、 道路：标注道路中心控制点，道路的标高及平面位置
建筑平面图立面图,剖面图---精品模板
6.3 建筑平面图假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。
它反映房屋的平面形状、大小和房间的布置，墙(柱）的位置、厚度和材料，门窗的类型等。
图形放大上一页下一页播放动画一般地，房屋有几层，就应画出几个平面图,并在图的下方注明相应的图名，如底层平面图、二层平面图等等.此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。
图形放大上一页下一页播放动画习惯上，如上下各层的房间数量、大小和布置都一样时,则相同的楼层可用一个平面图表示，称为标准层平面图.如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。
如建筑平面较长较大时,可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置.平面图上的断面，当比例大于1：50时,应画出其材料图例和抹灰层的面层线.如比例为1：100--1:200时，抹灰层面线可不画,而断面材料图例可用简化画法（如砖墙涂红色,钢筋混凝土涂黑色等).建筑平面图图示内容1. 从图名可了解到该图是底层平面图，比例是1:100。
2。
在图中有一个指北针符号，说明房屋座北朝南(上北下南）。
图形放大上一页下一页播放动画3. 从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。
4。
从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。
图形放大上一页下一页5。
从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。
本例的横向轴线为1至9，竖向轴线为A至E。
其中为A轴线后的第一条附加轴线.图形放大上一页下一页6. 图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。
外部尺寸一般在图形的下方及左侧分三道注写：第一道尺寸表示外轮廓的总尺寸,即从一端外墙边到另一端外墙边的总长和总宽。
建筑平面图的绘制
2 . 绘制阳台线 将“阳台”图层置为当前层。 如图16所示．阳台的外轮廓线为AD、DC线。按常 规方法绘制时．由于D、C两点均不能直接给定，需要 从B点向上引垂直辅助线，从A点向左引水平辅助线， 二者相交后得到D点。最后再进行图线的修剪，显 然．上述操作过程较为繁琐。 如果开启“对象追踪”功能并配合必要的“对象 捕捉”，则操作过程可大大简化。
图1 平面布置
图 所有尺寸标注及轴线 标注绘制完成的平面图
课堂练习： 绘制建筑平面图
要求： 一、比例尺设置 1:100 二、墙体用”多线 “ （MLINE）绘制。 三、墙厚均为240mm 厚（内墙标注除外）。
( 二)
设置绘图环境
在正式绘图之前，首先应根据所绘制图形的特 点，对绘图环境作一些必要的设置。主要涉及图层 的创建，各个图层的颜色、线型、线宽的设定，中 文字体、字型的设定，以及符合建筑制图标准的标 注样式的设定等。由于以上准备工作在绘制所有的 建筑施工图之前都是必不可少的，因此我们要认真 学习和领会，并养成在绘图前先做好准备工作这一 良好的绘图习惯。
建筑平面图的绘制
多线的设置
当绘制一段或多段、由2条或2条以上相互平行 的直线相互连接所组成的图形对象时．就要用到多 线命令。在多线中．组成多重线的单个平行线称为 元素。多线最多可由16个元家组成．每个元素的位 置由其到多线基线的偏移量“offset”来决定，如图 所示。
系统默认的多线偏移量是1。默认多线两端开口 不闭合。在建筑制图中，多线命令可以用在绘制墙 体和窗户中．但要对其样式进行设置。在墙体的多 线样式中要将两条多线的开口闭合．在窗户的多线 样式中要添加两条直线。 执行【格式】| 【多线样式】命今后， 弹出“多线样式”对 话框，如图所示。
1.图层的设置 在CAD中，图层相当于图纸绘图中使用的重叠透 明图纸。图层是图形中使用的主要组织工具．可以 使用图层将各种信息按功能编组，以及执行线型、 线宽、颜色和其他标准的设定。通过创建图层．可 以将类型相似的对象指定给同一个图层并使其相关 联。例如，可以将定位轴线、墙体、门窗及文字、 标注等置于不同的图层上，然后通过对各个团层的 控制来达到控制各个对象的目的。显然，通过使用 图层来管理图形．可达到简便与高效的完美统一。 在本例中．需要创建的图层有轴线、墙体、门 窗、楼梯、阳台、洁具、家具及文本、标注等。各 图层的具体设定如图所示。
9、 施工现场总平面布置图
施工现场总平面布置图第一节总体要求通过对招标文件、工程技术规范、答疑文件的学习，我们已经充分理解了本工程的重要性。
施工现场作为展现我单位形象的窗口，充分考虑了施工活动对社会的影响，对资源的节约和保护。
为满足工程建设顺利进行，我们对工程建设的各个阶段的平面布置进行策划和部署。
1（1（2（32（1（2（3（4）在物流组织上，尽量避免土建、安装专业施工相互干扰。
优化物流组织的程序，做到短距离灵活配送的要求。
（5）施工用房布置考虑分包单位进出场时间、劳动力计划曲线，合理安排办公用房设置时间，以减少措施费用。
（6）现场施工材料堆放应尽量设在水平运输机械的行程范围内，减少二次搬运。
（7）现场临时设施和场地铺装的设计以绿色施工为指导方针，重视减少对资源的消耗、减少废弃物的排放、减少对环境的影响。
设立环境保护设施制定环境保护方案。
（8）符合施工现场卫生及安全技术要求和防火规范。
第二节临时排水、排污沿施工道路一边修排水沟，沟上封盖钢筋篦子，根据现场出水口的位置做好排水坡向，一般不小于2/1000，排水沟末端设沉淀池，雨水、废水经沉淀池后分别排入市政雨水、污水排水管网。
生1)2)⑴用电线路的选择由建设单位提供的电源接入现场配电室，现场用电主要分为，办公、生活区用电；施工机械用电、塔吊；制作车间用电、楼层施工用电。
具体用电线路走向参见施工平面布置图。
现场用电全部采用五芯电缆埋地供电，系统保护采用TN—S系统。
⑵线路的敷设①埋地电缆：埋地电缆的敷设深度应不少于0.6m，并应在电缆上、下均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。
埋地电缆穿越道路及易受机械损伤的场所，以及引出地面从2.0m高至地下0.2m处，必须加设防护套管。
②架空电缆：进入楼内的电缆，其垂直敷设的位置应设在楼梯间的空档，固定点以每层楼高度不少于一处为限。
电缆水平敷设时，宜沿墙或门口固定，其最大弧度垂点距地不得小于1.8m，电缆3)为了采用），D=（管网中水流速度V取1.5m/s）取D=100mm，按消防要求，消房供水干管径为Φ100mm，生产用水干管Φ50mm给水钢管、支管管径Φ25mm可满足施工用水要求。
施工平面布置图图例
fj施工平面布置图图例施工组织设计工程名称：×××工程××建设集团有限公司目录基本情况及会签 (1)工程概况 (5)施工部署 (11)施工平面布置图 (13)施工准备工作 (14)主要项目施工方法 (23)质量保证措施 (53)安全技术措施 (57)技术节约措施 (64)冬季施工措施 (66)雨季施工措施 (68)主要材料用量 (70)技术经济指标 (71)附录 (72)施工组织设计补充 (74)附表：施工进度计划表附图一：深基坑挡土支护结构平面示意图附图二：深基坑挡土支护结构剖面示意图附图三：降排水系统平面图附图四：吊模施工示意图附图五：地下室墙模板支撑图附图六：外脚手架搭设形式基本情况工程名称：×××6#、7#楼及地下车库17至39轴（B段）工程地点：××××××建设单位：××××××设计单位：××××××总包单位：××××××监理公司：××××××监督单位：××××××开工时间：××年11月20日施工单位会签表1生产负责人技术负责人项目经理上岗证号项目副经理上岗证号项目副经理上岗证号项目工程师上岗证号土建工长上岗证号水、暖工长上岗证号钢筋工长上岗证号电气工长上岗证号质量员上岗证号技术员上岗证号资料员上岗证号预算员上岗证号器材员上岗证号主持编制人编制完成日期审核负责人审核日期×××公司领导会签表2总工程师生产经理总经济师建设单位及监理表3建设单位监理单位公司部门审核会签（一）表4部门审核意见审核人及部门签章生产计划部门业务经营部门技术部门质量部门公司部门审核会签（二）表5部门审核意见审核人及部门签章安全技术部门劳动部门器材设备部门财务部门工程概况（一）表6工程名×××6#楼称工程详细地址工程座落位置示意图单位工程质量指标建筑面积10716.25m2平面形式凸字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高－3.900m基础埋深－5.3m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 24 3.9 5.1 3.15 3.53工程概况（二）表7工程名称×××7#楼工程详细地址工程座落位置示意图单位工程质量指标建筑面积10838.16m2平面形式人字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高－3.900m基础埋深－5.2m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 24 3.9 4.8 3.15 3.6工程概况（三）表8工程名称×××地下车库B段工程详细地址工程座落位置示意图单位工程质量指标建筑面积3658m2平面形式平面凹凸形结构类型现浇混凝土工程性质车库基础类型阀板基础基础标高－6.15m基础埋深－6.55m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙，外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××.11.20 竣工日期××.4 层数层高（m）地下地上设备层负一层首层标准层顶层设备层1 3.8m工程概况（四）表9基础埋置深度6#楼 5.3m、7#楼5.2m地下车库6.55m大体积混凝土基础厚度6#楼 1.4m 、7#楼0.5m地下车库400mm大体积混凝土强度等级6#楼、7#楼C40地下车库C30大体积混凝土抗渗等级S8大体积混凝土类型供货单位商品混凝土××混凝土分公司深基放坡坡度1：1挡土支护结构基坑钢板桩加拉锚工程桩类型施工单位预应力混凝土管桩、混凝土方桩×××深基坑挡土支护结构平面示意图(详见附图1)深基坑挡土支护结构立面示意图(详见附图2)注：用于基坑东侧25m处工程概况（五）表10工程测量建筑红线控制桩坐落位置及示意图给定水准点高程及位置示意图原场地平均标高（m ） 绝对标高2.7m 设计室外绝对标高（m ） 6#楼3.85 7#3.80 设计首层地面绝对标高（m ）6#楼4.35 7#4.30室内外高差 （m ）0.500m工程概况（六）表11环境状况相邻建筑物状况该建筑位于×××地内。
建筑总平面图
线上打叉。
建筑总平面图
建筑总平面图 - 图示内容：
5、附近的地形地物，如等高线、道路、水沟、河流、池塘、土坡等。 6、指北针和风向频率玫瑰图 7、绿化规划、管道布置 8、道路(或铁路)和明沟等的起点、变坡点、转折点、终点的标高与 坡向箭头。
建筑总平面图 – 设计要求
1.注明城市道路中线（中粗点划线表示）及道路红线（细实 线表示）及其控制点坐标和道路宽度； • 2.注明用地界线及转角座标（与市规划局出具的用地界限图 的座标一致）； • 3.用地内的道路、硬地、停车位及其它小品用细实线表示、 绿地用细点（专用符号）表格； • 4.市政设施须按专业符号表示其位置、平面形状并注明名称， 市政管线须标出控制点实测坐标及国家规定的保护范围； • 5.注明原有建筑物（细实线表示）和拟拆除建筑物（细虚线 表示）及各部分层数、尺寸； • 6.注明规划建筑（粗实线表示）和报建建筑（粗实线加细阴 影线表示）各部分的层数、外包尺寸和名称，并注明建筑最凸部分 （阳台、雨篷等）与周围建筑、用地红线的距离；
建筑总平面图
建筑总平面图也是房屋及其他设施施工的定位、土方施工以及 绘制水、暖、电等管线总平面图和施工总平面图的依据。 •在建筑总平面图中应包括以下内容: •总平面图 •(1)保留的地形和地物; •(2)测量坐标网、坐标值，场地范围的测量坐标(或定位尺寸)，道 路红线、建筑控制线，用地红线; •(3)场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位 尺寸)和主要建筑物及构筑物的位置、名称、层数、间距; •(4)建筑物、构筑物的位置(人防工程、地下车库、油库、贮水池等 隐蔽工程用虚线表 •(5)与各类控制线的距离，其中主要建筑物、构筑物应标注坐标 •(或定位尺寸)、与相邻建筑物之间的距离及建筑物总尺寸、名称 (或编号)、层数;
中建钢构装配式钢结构住宅介绍自制2
传统方案 1800厚筏板, 共215根桩
1800厚筏板
装配式钢结构方案 条形桩承台, 共135根桩
条形桩承台
2.快——工期快，节约财务费用
钢结构与传统钢筋砼地上标准层结构施工工期相比, 主体结构工期可缩短30%～50%。
混
凝
土
结 构
原材料现场加工
工
艺
慢
铺设满堂架
平台模板铺设
架体拆除
张拉预应力, 模板拆除
2.围护体系
2.3预制轻质条板
轻质高强
绝干容重为400-650㎏/m³，和木材相当。可减轻 墙体负荷50-60%，建筑自重减轻20-30%。
保温隔热
自保温体系，外墙单一墙体05级200厚即能满足 65%节能要求，300厚即能满足75%节能要求。
耐火 A级防火，100厚耐火3.5h，150厚耐火5h。
6—7
2—3
2 高峰期所需人工（单位：人） 240
140
3
工人产量（单位：平米/人. 年）
30
130
4
工时节约情况
节约近50%
某住宅 (多层民用住宅）
传统建筑 工业化建筑
1.3
0.7
60
40
58
136
节约近40%
5
备注
文卫建筑用工工时情况与住宅类基本钢结构
钢框架体系
节能
节地
节水
节材
环境保护
3.好——得房率更高
钢结构强度高, 构件截面小, 且能够承受更大的荷载, 钢结构建筑的得房率比 传统钢筋混凝土建筑要6%~10%。
天津厂公寓楼得房率比传统建筑提高6.8%
使用面积57.23㎡
CAD 建筑面积67.81㎡
建筑平面图
建筑平面图建筑平面图实际上是房屋的水平剖面图（除屋顶平面图外）。
把房屋用一个假想的水平面，沿门、窗洞门部位（指窗台以上，过梁以下的空间）水平切开，把切开下面的物体投影到所切的水平面上，这时从上往下看到的图形就是房屋的平面图。
建筑平面图主要反映了整个房屋的平面形状、大小和房间的数量和平面布局，承重墙（或柱）与隔墙的位置、厚度、材料以及门窗数量、类型、位置和尺寸等。
图内应包括剖切图和投影方向可见的建筑构造以及必要的尺寸、标高等。
如需要表示高窗、洞口、通气孔、槽、地沟等不可见部分应用虚线。
平面图宜与总平面图方向一致。
平面图的长边宜与横式幅面图纸的长边一致。
当同一页图纸上绘制多于一层的平面图时，则各层平面图宜按层数由低到高的顺序，从左到右或从下至上布置；对于平面较大的房屋，可分区绘制平面图，但每张平面图均绘制组合示意图。
各区分别用大写拉丁字母编号；住宅建筑按层数可分为：低层住宅≤3层多层住宅4~6层中高层住宅7~9层高层住宅≥10层多层房屋应画出各层平面图若楼层的平面布置相同，或仅有局部不同时，可只画出首层平面图标准层平面图顶层平面图屋顶平面图局部平面图一、首层平面图首层平面图也叫底层平面图，是指室内地坪为±0.000所在的楼层的平面图。
主要反映了房屋的平面形状，底层的平面布置情况，几个房间的分隔和组合、房间名称、出入口、门厅、走廊、楼梯等的布置和相互关系，各种门、窗的布置，室外的台阶、花台、室内外装饰以及明沟和雨水管的布置等等。
此外还表明了厕所和盥洗室内的固定设施的布置，并且注写了轴线，尺寸及标高等。
一、首层平面图应在首层平面图中明显位置标注指北针符号，用于指示房屋的朝向，指北针方向与总平面图一致；为防止雨水侵袭，除了台阶和花台下所有外墙墙角均设置有明沟或散水，绘制时可只在墙角或外墙的局部，分段地画出明沟或散水的平面位置，并以中粗实线表示；入口处要设置外台阶以防止雨水倒灌；上了台阶就是外门，再通过楼梯、电梯到各个楼层要去的房间。
建筑平面图的形成
加粗加深轮廓线
3000
3000 9540
3300
标注内外尺寸
1
2
3
4
注标高、剖切符号、 指北针和图名
平面图 1:100
A
北
建筑立面图
3.300
形成将房屋向与其
立面平行的投影面投 影即得到立面图。
立面图主要反映房 屋的外貌和立面装修 的一般做法。
3.180 2.400 0.900 +0.000
-0.300
施工图中这三种命名方式都可使用，但每套施工图只能采用其中的一种方式命名
• 二、建筑立面图的图示内容和规定画法
1、基本内容
（1）建筑立面图主要表明建筑物外立面的形状； （2）门窗在外立面上的分布、外形、开启方向；
（3）屋顶、阳台、台 阶、雨蓬、窗台、勒 脚、雨水管的外形和 位置；
（4）外墙面装修做法； （5）室内外地坪、 窗台窗顶、阳台面、 雨篷底、檐口等各部 位的相对标高及详图 索引符号等。
负数标高数字前加注“-”，左边标注时 右边标注时 正数标高数字前不写“+”。 立面与剖面图上注法 多层标注时
尺寸
内部尺寸 说明房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设
尺寸
备（如厕所、盥洗室等）的大小位置。
外部尺寸 为了便于施工读图，平面图下方及左侧应注写三道尺寸，如有
三道尺寸
不同时，其它方向也应标注。
定位轴线用细点划线表示，轴线编号圆为细线，直径 为8mm （详 图 上为10mm）。 平面图上水平方向的编号用阿拉伯数字，从左向右依次编写；垂 直方向的编号用大写拉丁字母（I、O、Z除外)自下而上顺次编写。
附加轴线的编号用分数表示，分母为前一轴线的编号，分子 为附 加轴线的编号，用阿拉伯数字顺序编写。
80~200m高层办公楼标准层、电梯要点
我国城市中兴建的办公楼多为第 四代，在世界节能减排的趋势中，高 层办公楼建设，正向既高率美观又节 能低耗的目标迈进。即标志性与经济 型。
标志性就无需多说了， 以下罗列于网上整理的一些经 济型的资料。
高层办公楼设计摘要：
高层办公楼设计中, 标准层的设计是决定项目整体合理性与经济性的关键。当代高层办公建筑通常采用简 单的矩形平面, 这是最基本的解决功能和流线的方法, 因此也给城市里留下了大量的 方盒子!, 而富于变化的自由 元素多见于立面构成、入口或地面层设计中。 高层办公楼的垂直交通核通常位于塔楼的中心位置, 有的居于几何中心, 使周围形成连续的环形空间, 有的 靠一侧外墙, 通过中间走廊串联各办公单元。近些年, 还出现交通核被分离出来, 放置在办公区域平面的外部, 创 造出无遮挡的大型办公空间, 以适应承租人的特殊需求。 根据一些调查资料, 中小型服务业企业选择办公场所时, 面积大多在200- 500m2 之间, 并且划分为不同大 小的独立单元, 较少有占据整个标准层的情况。
第四代高层办公楼 1989～1995第四代高层办公楼。第四代高层办公楼，建 筑规模增大，更注重造型的美观变化，强调曲线和锐角的新 建筑不断出现，标准层建筑面积的要求比第三代略小，并要 求办公空间直接采光，减少了外墙面的反光材料，更追求舒 适经济。1992年建成的 La Pacific、1994年建成的Espace 21、1995年建成的Societe Generale等都是第四代办公楼的 代表。例如，Societe Generale大厦，高37层，建筑面积 l26000m2，外墙面曲线及顶部变化较大(图5-9)。 经济效益与节能促成这一时期办公楼的趋势。
因为很多设计单位做居住建筑多了一般在150m到200m以下的建筑上述的规律可以运用但150m以上甚至到了300m及300m以上那种超高层每层面积很大而总面积更大造成安排进电梯的核心筒的面积过大而150m以上部分的核心筒无论内容或结构抗震诸方面都没有需要那么大那么多的电梯筒里空走的浪费面积过多
山东省某城乡四层局部平面布置图(二)
