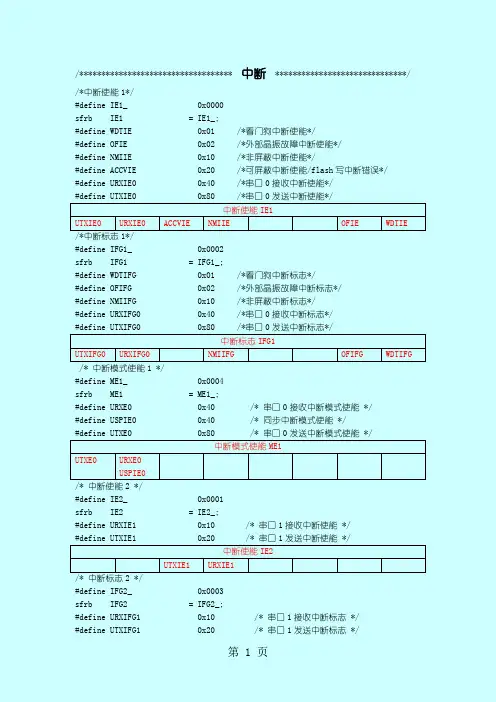

/*********************************** 中断 ******************************/ /*中断使能1*/#define IE1_ 0x0000sfrb IE1 = IE1_;#define WDTIE 0x01 /*看门狗中断使能*/#define OFIE 0x02 /*外部晶振故障中断使能*/#define NMIIE 0x10 /*非屏蔽中断使能*/#define ACCVIE 0x20 /*可屏蔽中断使能/flash写中断错误*/#define URXIE0 0x40 /*串口0接收中断使能*/#define UTXIE0 0x80 /*串口0发送中断使能*/中断使能IE1UTXIE0 URXIE0 ACCVIE NMIIE OFIE WDTIE /*中断标志1*/#define IFG1_ 0x0002sfrb IFG1 = IFG1_;#define WDTIFG 0x01 /*看门狗中断标志*/#define OFIFG 0x02 /*外部晶振故障中断标志*/#define NMIIFG 0x10 /*非屏蔽中断标志*/#define URXIFG0 0x40 /*串口0接收中断标志*/#define UTXIFG0 0x80 /*串口0发送中断标志*/中断标志IFG1UTXIFG0 URXIFG0 NMIIFG OFIFG WDTIFG /* 中断模式使能1 */#define ME1_ 0x0004sfrb ME1 = ME1_;#define URXE0 0x40 /* 串口0接收中断模式使能 */#define USPIE0 0x40 /* 同步中断模式使能 */#define UTXE0 0x80 /* 串口0发送中断模式使能 */中断模式使能ME1UTXE0 URXE0USPIE0/* 中断使能2 */#define IE2_ 0x0001sfrb IE2 = IE2_;#define URXIE1 0x10 /* 串口1接收中断使能 */#define UTXIE1 0x20 /* 串口1发送中断使能 */中断使能IE2UTXIE1 URXIE1/* 中断标志2 */#define IFG2_ 0x0003sfrb IFG2 = IFG2_;#define URXIFG1 0x10 /* 串口1接收中断标志 */#define UTXIFG1 0x20 /* 串口1发送中断标志 */中断标志IFG2UTXIFG1 URXIFG1/* 中断模式使能2 */#define ME2_ 0x0005sfrb ME2 = ME2_;#define URXE1 0x10 /* 串口1接收中断模式使能 */#define USPIE1 0x10 /* 同步中断模式使能 */#define UTXE1 0x20 /* 串口1发送中断模式使能 */中断模式使能ME2UTXE1 URXE1USPIE1/********************************** 看门狗 ******************************/ #define WDTCTL_ 0x0120 P145 sfrw WDTCTL = WDTCTL_;#define WDTIS0 0x0001 /*选择WDTCNT的四个输出端之一*/#define WDTIS1 0x0002 /*选择WDTCNT的四个输出端之一*/#define WDTSSEL 0x0004 /*选择WDTCNT的时钟源*/#define WDTCNTCL 0x0008 /*清除WDTCNT端: 为1时从0开始计数*/ #define WDTTMSEL 0x0010 /*选择模式 0: 看门狗模式; 1: 定时器模式*/ #define WDTNMI 0x0020 /*选择NMI/RST 引脚功能 0:为 RST; 1:为NMI*/ #define WDTNMIES 0x0040 /*WDTNMI=1时.选择触发延 0:为上升延 1:为下降延*/ #define WDTHOLD 0x0080 /*停止看门狗定时器工作 0:启动;1:停止*/看门狗控制寄存器WDTCTL口令WDTHOLD WDTNMIES WDTNMI WDTTMSEL WDTCNTCL WDTSSEL WDTIS1 WDTIS0 注：口令（15-8）：读取为69H，写为5AH。

第五讲 MSP430单片机工作模式

?超低功耗?速度和数据吞吐量?独立外设流耗最小化不同的工作模式这些方面或有很大不同
第五讲 MSP430单片机工作模式
一、430单片机的工作模式
430单片机由5种工作模式：活跃模式（Active mode）、低功耗模式1-4 （Low Power Mode 1-4，LPM1-4）。考虑单片机的不同工作模式，是从下面3方面出发的： • 超低功耗 • 速度和数据吞吐量 • 独立外设流耗最小化不同的工作模式，这些方面或有很大不同。
进位标志位。当一个字节或字运算的结果产生一个进位时置位，并且当没有出现进位时清除。
Z
C
针对基本时钟系统的运行模式
430被启用的中断事件将MSP430 从任一低功耗模式中唤醒。程序流如下： • 进入中断处理例程：
– PC 和SR 被存储在堆栈上
如上图示，超快速的1μs DCO启动使基于MSP430的系统能够尽量长时间地保持低功耗模式，从而延长电池使用寿命。 DCO可全面实现用户编程。
四、应用举例
修改第二件中的示例，main函数改为： int main (void) { // stop watchdog timer WDTCTL = WDTPW + WDTHOLD; // Set LED P1OUT &= ~0x01; // Setup Blinky P1DIR = 0x01; // initialize timer interrupt Init(); // loop forever so that we have // time to try the buttons for(;;) LPM0;
低功耗应用的原则通常，减少功耗的最重要的因素是使用MSP430 时钟系统来大大增加LPM3 内的时间。具有一个实时时钟功能并且所有中断有效的LPM3 功耗的典型值少于 2μA。一个32kHz 手表晶振用于ACLK 并且CPU 由DCO（通常关闭）计时，此 DCO 有一个1μs 的唤醒时间。 • 使用中断来唤醒处理器并控制程序流。

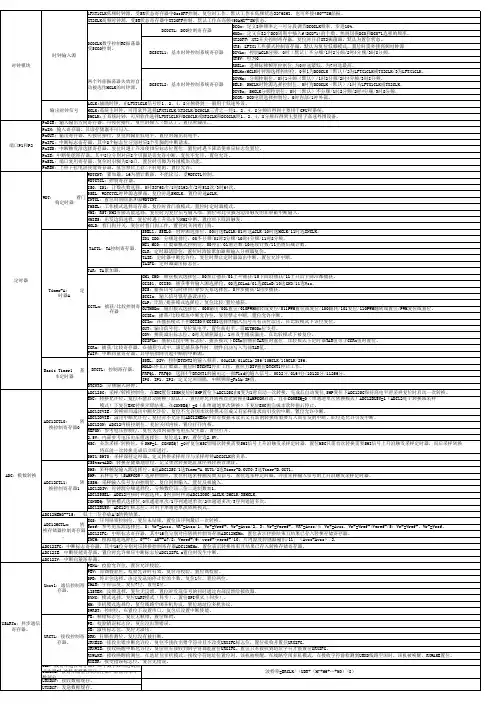

msp430系列单片机寄存器分类及功能1

两个外部振荡器失效时自动被选作MCLK的时钟源。
BCSCTL2：基本时钟控制系统寄存器
端口P1和P2
定时器
ACLK:辅助时钟，由LFXT1CLK信号经1、2、4、8分频得到,一般用于低速外设。输出时钟信号 MCLK:系统主时钟，可用软件选择LFXT1CLK/XT2CLK/DC0CLK三者之一经1、2、4、8分频后得到主要用于CPU和系统。 SMCLK:子系统时钟，可用软件选择LFXT1CLK和DC0CLK或XT2CLK和DC0CLK经1、2、4、8分频后得到主要用于高速外围设备 PxDIR：输入输出方向寄存器，可按位操作，复位时输入（默认），置位时输出。 PxIN：输入寄存器，只读存储器不可写入。 PxOUT：输出寄存器，可按位操作，复位时输出低电平，置位时输出高电平。 PxIFG：中断标志寄存器，其中8个标志位分别对应8个引脚的中断请求。 PxIES：中断触发沿选择寄存器，复位时遇上升沿使相应标志位置位，置位时遇下降沿使相应标志位置位。 PxIE：中断使能寄存器，其中8位分别对应8个引脚是否允许中断，复位不允许，置位允许。 PxSEL：端口复用寄存器，复位时引脚为I/O口，置位时引脚为外围模块功能。 PxREN：上拉下拉电阻使能寄存器，复位禁止上拉/下拉电阻，置位允许。 WDTCNT：累加器，16为增计数器，不能读写，受WDTCTL控制。 WDTCTCL：控制寄存器。 IS0，IS1：计数次数选择，0时32768次/1时8192次/2时512次/3时64次。 SSEL：WDTCTCL时钟源选择器，复位时选SMCLK，置位时选ACLK。 WDT：看门狗定时器 CNTCL：置位时清除累加器WDTCNT。 TMSEL：工作模式选择寄存器，复位时看门狗模式，置位时定时器模式。 NMI：RST/NMI引脚功能选择，复位时为复位信号输入端，置位时此引脚为边沿触发的非屏蔽中断输入。 NMIES：出发边沿选择，复位时遇上升沿出发NMI中断，置位时下降沿触发。 HOLD：看门狗开关，复位时看门狗工作，置位时关闭看门狗。 SSEL1，SSEL0：时钟源选择位，00时选TACLK/01时选ACLK/10时选MCLK/11时选INCLK ID1,ID0：分频选择位，00不分频/01时2分频/10时4分频/11时8分频。 MC1,MC0：计数器模式控制位，00停止/01增计数/10连续计数/11先增后减计数 TACTL：TA控制寄存器。 CLR：定时器清除位，置位时清除累加器和输入分频器复位。 TAIE：定时器中断允许位，复位时禁止定时器溢出中断，置位允许中断。 TAIFG：定时器溢出标志位。 TAR：TA累加器。 CM1,CM0：捕获模式选择位，00禁止捕获/01上升捕获/10下降沿捕获/11上升沿下降沿都捕获 CCIS1，CCIS0：捕获事件输入源选择位，00选CCLxA/01选CCLxB/10选GND/11选Vcc SCS：捕获信号与时钟同/异步关系选择位，0异步捕获/1同步捕获 Timer-A：定时器A。 SCCIx：输入信号锁存备读出位 CAP：比较/捕获模式选择位，复位比较/置位捕获 OUTMODx：输出模式选择位，000输出/001置位/010PWM翻转或复位/011PWM置位或复位/100翻转/101复位/110PWM翻转或置位/PWM复位或置 CCTLx：捕获/比较控制寄存器 CCIEx：捕获/比较模块中断允许位，复位禁止中断，置位允许中断。 CCIx：在捕获模式下由CCIS0和CCIS1选择的输入信号可有该位读出，在比较模式下该位复位。 OUT：输出信号位，复位低电平，置位高电平。需OUTMODx位支持。 COV：捕获溢出标志位，0时无捕获溢出，1时发生捕获溢出。在比较模式下被复位。 CCIFGx：捕获比较中断标志位，捕获模式下CCRx值捕获TAR值时置位，比较模式下定时器TAR值等于CCRx值时置位。 CCRx：捕获/比较寄存器。在捕获方式中，满足捕获条件时，硬件自动写入当前TAR值。 TAIV：中断向量寄存器，其中值指向引起中断的中断源。 SSEL，DIV：控制BTCNT2的输入频率，00ACLK/01ACLk/256/10MCLK/11MCLK/256. HOLD:停止计数器。置位时BTCNT2停止工作，置位且DIV置位BTCNT1停止工作。 BTCTL：控制寄存器。

第2章第1节MSP430概述

地址总线数据总线控制总线srr2数据输入输出电路指令译码r4r5r15通用寄存器pcr0alumsp430cpu原理图指令指针寄存器spr1堆栈指针寄存器状态寄存器mab16bitmdb16bitmcbr2r3常数发生器16bitriscarchitecture27条核心指令7种寻址方式16个16位的寄存器r0pcprogramcounterr1spstackpointr2srcg1statusr3cg2constantgeneratorr4generalpurposer5generalpurposer14generalpurposer15generalpurpose15msp430cpu的寄存器msp430cpu的编程结构仅从编程的角度看待cpu的组成主要是指cpu中的寄存器及其使用方法而不关心其硬件实现的具体细节msp430汇编语言程序
……
CMP x , y JC less …… …… ;x-y ;若 C=1 , x<y , 转至 less处运行 ;否则x>=y 运行此指令
less: ……
……
;less处的指令
Z：零标志(Zero Flag) 若运算结果为 0 时，则Z＝1，否则Z＝0 例：CMP指令与Z标志结合测试两个操作数是否相等： ……
计算机的基本组成和工作原理
输入设运算器ALU
存储器
输出设
备控制器
CPU
备
1．以二进制表示数据和指令(程序)
？？？
要点
2. “存储程序” 3. 五大组成部分
+
“程序控制”
冯· 诺依曼计算机
微机的基本结构
输入/输出设备1 输入/输出设备n
CPU
运算器＋控制器＋寄存器

msp430系列_单片机寄存器分类及功能1

DCOx：定义8种频率之一可分段调节DCOCLK频率，步进10%。

MODx：定义在32个DCO周期中插入f(DCO+1)的个数，控制切换DCO和DCO+1选择的频率。

XT2OFF：XT2开关控制寄存器，复位时开启XT2振荡器。

默认为置位状态。

XTS：LFTX1工作模式控制寄存器，默认为复位低频模式，置位时需外接高频时钟源DIVAx：控制ACLK分频，0时（默认）不分频/1时2分频/2时4分频/3时8分频。

XT5V：恒为0。

RSELx：选择标称频率控制位,为0时选最低，为7时选最高。

SELMx:MCLK时钟源选择控制位，0和1为DCOCLK（默认)/2为LFTX1CLK或TX2CLK/3为LFTX1CLK。

DIVMx：分频控制位，0时1分频（默认）/1时2分频/2时4分频/3时8分频。

SELS：SMCLK时钟源选择控制位。

0时为DCOCLK（默认）/1时为LFTX1CLK或TX2CLK。

DIVSx：SMCLK分频控制位。

0时（默认）不分频/1时2分频/2时4分频/3时8分频。

DCOR：DCO电阻选择控制位。

0时内部/1时外部。

URXBUF：接收数据缓存。

URCTL：接收控制寄存器。

SYNC：模式选择，复位UART模式（异步），置位SPI模式（同步）。

MM：多机模式选择位，复位线路空闲多机协议，置位地址位多机协议。

SWRST：控制位。

在置位下设置串口，复位后设置中断使能。

ADC：模数转换UTXBUF：发送数据缓存。

UxMCTL：波特率调整控制寄存器，放波特率小数部分UBR：波特率选择寄存器。

其中数字以二进制形式选择2^x波特率整数部分URXWIE：接收唤醒中断允许位，复位所有接收到的字符都能置位URXIFG，置位只有接收到地址字符才能置位URXIFG。

RXWAKE：接收唤醒检测位，在地址位多机模式，接收字符地址位置位时，该机被唤醒，在线路空闲多机模式，在接收字符前检测到URXD线路空闲时，该机被唤醒，RXWAKE置位。

MSP430寄存器中文注释18页word文档

MSP430寄存器中文注释---P1/2口（带中断功能）/************************************************************* DIGITAL I/O Port1/2 寄存器定义有中断功能************************************************************/#define P1IN_ 0x0020 /* P1 输入寄存器 */const sfrb P1IN = P1IN_;#define P1OUT_ 0x0021 /* P1 输出寄存器 */sfrb P1OUT = P1OUT_;#define P1DIR_ 0x0022 /* P1 方向选择寄存器 */sfrb P1DIR = P1DIR_;#define P1IFG_ 0x0023 /* P1 中断标志寄存器*/sfrb P1IFG = P1IFG_;#define P1IES_ 0x0024 /* P1 中断边沿选择寄存器*/ sfrb P1IES = P1IES_;#define P1IE_ 0x0025 /* P1 中断使能寄存器 */ sfrb P1IE = P1IE_;#define P1SEL_ 0x0026 /* P1 功能选择寄存器*/sfrb P1SEL = P1SEL_;#define P2IN_ 0x0028 /* P2 输入寄存器 */const sfrb P2IN = P2IN_;#define P2OUT_ 0x0029 /* P2 输出寄存器 */sfrb P2OUT = P2OUT_;#define P2DIR_ 0x002A /* P2 方向选择寄存器 */ sfrb P2DIR = P2DIR_;#define P2IFG_ 0x002B /* P2 中断标志寄存器 */sfrb P2IFG = P2IFG_;#define P2IES_ 0x002C /* P2 中断边沿选择寄存器 */ sfrb P2IES = P2IES_;#define P2IE_ 0x002D /* P2 中断使能寄存器 */ sfrb P2IE = P2IE_;#define P2SEL_ 0x002E /* P2 功能选择寄存器 */ sfrb P2SEL = P2SEL_;MSP430寄存器中文注释---P3/4口（无中断功能）/************************************************************* DIGITAL I/O Port3/4寄存器定义无中断功能************************************************************/#define P3IN_ 0x0018 /* P3 输入寄存器 */ const sfrb P3IN = P3IN_;#define P3OUT_ 0x0019 /* P3 输出寄存器 */sfrb P3OUT = P3OUT_;#define P3DIR_ 0x001A /* P3 方向选择寄存器 */ sfrb P3DIR = P3DIR_;#define P3SEL_ 0x001B /* P3 功能选择寄存器*/ sfrb P3SEL = P3SEL_;#define P4IN_ 0x001C /* P4 输入寄存器 */ const sfrb P4IN = P4IN_;#define P4OUT_ 0x001D /* P4 输出寄存器 */sfrb P4OUT = P4OUT_;#define P4DIR_ 0x001E /* P4 方向选择寄存器 */ sfrb P4DIR = P4DIR_;#define P4SEL_ 0x001F /* P4 功能选择寄存器 */ sfrb P4SEL = P4SEL_;/************************************************************* DIGITAL I/O Port5/6 I/O口寄存器定义PORT5和6 无中断功能#define P5IN_ 0x0030 /* P5 输入寄存器 */ const sfrb P5IN = P5IN_;#define P5OUT_ 0x0031 /* P5 输出寄存器*/sfrb P5OUT = P5OUT_;#define P5DIR_ 0x0032 /* P5 方向选择寄存器*/ sfrb P5DIR = P5DIR_;#define P5SEL_ 0x0033 /* P5 功能选择寄存器*/ sfrb P5SEL = P5SEL_;#define P6IN_ 0x0034 /* P6 输入寄存器 */ const sfrb P6IN = P6IN_;#define P6OUT_ 0x0035 /* P6 输出寄存器*/sfrb P6OUT = P6OUT_;#define P6DIR_ 0x0036 /* P6 方向选择寄存器*/ sfrb P6DIR = P6DIR_;#define P6SEL_ 0x0037 /* P6 功能选择寄存器*/ sfrb P6SEL = P6SEL_;MSP430寄存器中文注释--- 硬件乘法器/************************************************************硬件乘法器的寄存器定义************************************************************/#define MPY_ 0x0130 /* 无符号乘法 */ sfrw MPY = MPY_;#define MPYS_ 0x0132 /* 有符号乘法*/sfrw MPYS = MPYS_;#define MAC_ 0x0134 /* 无符号乘加 */ sfrw MAC = MAC_;#define MACS_ 0x0136 /* 有符号乘加 */sfrw MACS = MACS_;#define OP2_ 0x0138 /* 第二乘数 */sfrw OP2 = OP2_;#define RESLO_ 0x013A /* 低6位结果寄存器 */sfrw RESLO = RESLO_;#define RESHI_ 0x013C /* 高6位结果寄存器 */sfrw RESHI = RESHI_;#define SUMEXT_ 0x013E /*结果扩展寄存器 */const sfrw SUMEXT = SUMEXT_;MSP430寄存器中文注释---看门狗和定时器/************************************************************* 看门狗定时器的寄存器定义************************************************************/#define WDTCTL_ 0x0120sfrw WDTCTL = WDTCTL_;#define WDTIS0 0x0001 /*选择WDTCNT的四个输出端之一*/#define WDTIS1 0x0002 /*选择WDTCNT的四个输出端之一*/#define WDTSSEL 0x0004 /*选择WDTCNT的时钟源*/#define WDTCNTCL 0x0008 /*清除WDTCNT端: 为1时从0开始计数*/#define WDTTMSEL 0x0010 /*选择模式 0: 看门狗模式; 1: 定时器模式*/#define WDTNMI 0x0020 /*选择NMI/RST 引脚功能 0:为 RST; 1:为NMI*/#define WDTNMIES 0x0040 /*WDTNMI=1时.选择触发延 0:为上升延 1:为下降延*/#define WDTHOLD 0x0080 /*停止看门狗定时器工作 0:启动;1:停止*/#define WDTPW 0x5A00 /* 写密码:高八位*//* SMCLK= 1MHz定时器模式 */#define WDT_MDLY_32 WDTPW+WDTTMSEL+WDTCNTCL /* TSMCLK*2POWER15=32ms 复位状态 */#define WDT_MDLY_8 WDTPW+WDTTMSEL+WDTCNTCL+WDTIS0 /* TSMCLK*2POWER13=8.192ms " */#define WDT_MDLY_0_5 WDTPW+WDTTMSEL+WDTCNTCL+WDTIS1 /* TSMCLK*2POWER9=0.512ms " */#define WDT_MDLY_0_064 WDTPW+WDTTMSEL+WDTCNTCL+WDTIS1+WDTIS0 / * TSMCLK*2POWER6=0.512ms " *//* ACLK=32.768KHz 定时器模式*/#define WDT_ADLY_1000 WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL /* TACLK*2POWER15=1000ms " */#define WDT_ADLY_250 WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL+WDTIS0/* TACLK*2POWER13=250ms " */#define WDT_ADLY_16 WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL+WDTIS1 /* TACLK*2POWER9=16ms " */#define WDT_ADLY_1_9 WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL+WDTIS1+WDTIS0 /* TACL K*2POWER6=1.9ms " *//* SMCLK=1MHz看门狗模式 */#define WDT_MRST_32 WDTPW+WDTCNTCL /* TSMCLK*2POWER15=32ms 复位状态 */#define WDT_MRST_8 WDTPW+WDTCNTCL+WDTIS0 /* TSMCLK*2POWER13=8.192ms " */#define WDT_MRST_0_5 WDTPW+WDTCNTCL+WDTIS1 /* TSMCLK*2POWER9=0.512ms " */ #define WDT_MRST_0_064 WDTPW+WDTCNTCL+WDTIS1+WDTIS0 /* TSMCLK*2POWER6=0.512ms " *//* ACLK=32KHz看门狗模式 */#define WDT_ARST_1000 WDTPW+WDTCNTCL+WDTSSEL /* TACLK*2POWER15=1000ms " */#define WDT_ARST_250 WDTPW+WDTCNTCL+WDTSSEL+WDTIS0 /* TACLK*2POWER13=250ms " */#define WDT_ARST_16 WDTPW+WDTCNTCL+WDTSSEL+WDTIS1 /* TACLK*2POWER9=16ms " */#define WDT_ARST_1_9 WDTPW+WDTCNTCL+WDTSSEL+WDTIS1+WDTIS0 /* TACLK*2POWER6=1.9ms " */MSP430寄存器中文注释---A/D采样寄存器定义/************************************************************* ADC12 A/D采样寄存器定义************************************************************//*ADC12转换控制类寄存器*/#define ADC12CTL0_ 0x0;' /* ADC12 Control 0 */sfrw ADC12CTL0 = ADC12CTL0_;#define ADC12CTL1_ 0x01A2 /* ADC12 Control 1 */sfrw ADC12CTL1 = ADC12CTL1_;/*ADC12中断控制类寄存器*/#define ADC12IFG_ 0x01A4 /* ADC12 Interrupt Flag */sfrw ADC12IFG = ADC12IFG_;#define ADC12IE_ 0x01A6 /* ADC12 Interrupt Enable */sfrw ADC12IE = ADC12IE_;#define ADC12IV_ 0x01A8 /* ADC12 Interrupt Vector Word */sfrw ADC12IV = ADC12IV_;/*ADC12存贮器类寄存器*/#define ADC12MEM_ 0x0140 /* ADC12 Conversion Memory */#ifndef __IAR_SYSTEMS_ICC#define ADC12MEM ADC12MEM_ /* ADC12 Conversion Memory (for assembler) */#else#define ADC12MEM ((int*) ADC12MEM_) /* ADC12 Conversion Memory (for C) */#endif#define ADC12MEM0_ ADC12MEM_ /* ADC12 Conversion Memory 0 */sfrw ADC12MEM0 = ADC12MEM0_;#define ADC12MEM1_ 0x0142 /* ADC12 Conversion Memory 1 */sfrw ADC12MEM1 = ADC12MEM1_;#define ADC12MEM2_ 0x0144 /* ADC12 Conversion Memory 2 */sfrw ADC12MEM2 = ADC12MEM2_;#define ADC12MEM3_ 0x0146 /* ADC12 Conversion Memory 3 */sfrw ADC12MEM3 = ADC12MEM3_;#define ADC12MEM4_ 0x0148 /* ADC12 Conversion Memory 4 */sfrw ADC12MEM4 = ADC12MEM4_;#define ADC12MEM5_ 0x014A /* ADC12 Conversion Memory 5 */sfrw ADC12MEM5 = ADC12MEM5_;#define ADC12MEM6_ 0x014C /* ADC12 Conversion Memory 6 */sfrw ADC12MEM6 = ADC12MEM6_;#define ADC12MEM7_ 0x014E /* ADC12 Conversion Memory 7 */sfrw ADC12MEM7 = ADC12MEM7_;#define ADC12MEM8_ 0x0150 /* ADC12 Conversion Memory 8 */sfrw ADC12MEM8 = ADC12MEM8_;#define ADC12MEM9_ 0x0152 /* ADC12 Conversion Memory 9 */sfrw ADC12MEM9 = ADC12MEM9_;#define ADC12MEM10_ 0x0154 /* ADC12 Conversion Memory 10 */sfrw ADC12MEM10 = ADC12MEM10_;#define ADC12MEM11_ 0x0156 /* ADC12 Conversion Memory 11 */sfrw ADC12MEM11 = ADC12MEM11_;#define ADC12MEM12_ 0x0158 /* ADC12 Conversion Memory 12 */sfrw ADC12MEM12 = ADC12MEM12_;#define ADC12MEM13_ 0x015A /* ADC12 Conversion Memory 13 */sfrw ADC12MEM13 = ADC12MEM13_;#define ADC12MEM14_ 0x015C /* ADC12 Conversion Memory 14 */sfrw ADC12MEM14 = ADC12MEM14_;#define ADC12MEM15_ 0x015E /* ADC12 Conversion Memory 15 */sfrw ADC12MEM15 = ADC12MEM15_;/*ADC12存贮控制类寄存器*/#define ADC12MCTL_ 0x0080 /* ADC12 Memory Control */#ifndef __IAR_SYSTEMS_ICC#define ADC12MCTL ADC12MCTL_ /* ADC12 Memory Control (for assembler) */ #else#define ADC12MCTL ((char*) ADC12MCTL_) /* ADC12 Memory Control (for C) * /#endif#define ADC12MCTL0_ ADC12MCTL_ /* ADC12 Memory Control 0 */sfrb ADC12MCTL0 = ADC12MCTL0_;#define ADC12MCTL1_ 0x0081 /* ADC12 Memory Control 1 */sfrb ADC12MCTL1 = ADC12MCTL1_;#define ADC12MCTL2_ 0x0082 /* ADC12 Memory Control 2 */sfrb ADC12MCTL2 = ADC12MCTL2_;#define ADC12MCTL3_ 0x0083 /* ADC12 Memory Control 3 */sfrb ADC12MCTL3 = ADC12MCTL3_;#define ADC12MCTL4_ 0x0084 /* ADC12 Memory Control 4 */sfrb ADC12MCTL4 = ADC12MCTL4_;#define ADC12MCTL5_ 0x0085 /* ADC12 Memory Control 5 */sfrb ADC12MCTL5 = ADC12MCTL5_;#define ADC12MCTL6_ 0x0086 /* ADC12 Memory Control 6 */sfrb ADC12MCTL6 = ADC12MCTL6_;#define ADC12MCTL7_ 0x0087 /* ADC12 Memory Control 7 */sfrb ADC12MCTL7 = ADC12MCTL7_;#define ADC12MCTL8_ 0x0088 /* ADC12 Memory Control 8 */sfrb ADC12MCTL8 = ADC12MCTL8_;#define ADC12MCTL9_ 0x0089 /* ADC12 Memory Control 9 */sfrb ADC12MCTL9 = ADC12MCTL9_;#define ADC12MCTL10_ 0x008A /* ADC12 Memory Control 10 */sfrb ADC12MCTL10 = ADC12MCTL10_;#define ADC12MCTL11_ 0x008B /* ADC12 Memory Control 11 */sfrb ADC12MCTL11 = ADC12MCTL11_;#define ADC12MCTL12_ 0x008C /* ADC12 Memory Control 12 */sfrb ADC12MCTL12 = ADC12MCTL12_;#define ADC12MCTL13_ 0x008D /* ADC12 Memory Control 13 */sfrb ADC12MCTL13 = ADC12MCTL13_;#define ADC12MCTL14_ 0x008E /* ADC12 Memory Control 14 */sfrb ADC12MCTL14 = ADC12MCTL14_;#define ADC12MCTL15_ 0x008F /* ADC12 Memory Control 15 */sfrb ADC12MCTL15 = ADC12MCTL15_;/* ADC12CTL0 内8位控制寄存器位*/#define ADC12SC 0x001 /*采样/转换控制位*/#define ENC 0x002 /* 转换允许位*/#define ADC12TOVIE 0x004 /*转换时间溢出中断允许位*/#define ADC12OVIE 0x008 /*溢出中断允许位*/#define ADC12ON 0x010 /*ADC12内核控制位*/#define REFON 0x020 /*参考电压控制位*/#define REF2_5V 0x040 /*内部参考电压的电压值选择位 ' 0'为1.5V; '1'为2.5V*/#define MSH 0x080 /*多次采样/转换位*/#define MSC 0x080 /*多次采样/转换位*//*SHT0 采样保持定时器0 控制ADC12的结果存贮器MEM0~MEM7的采样周期*/#define SHT0_0 0*0x100 /*采样周期=TADC12CLK*4 */#define SHT0_1 1*0x100 /*采样周期=TADC12CLK*8 */#define SHT0_2 2*0x100 /*采样周期=TADC12CLK*16 */ #define SHT0_3 3*0x100 /*采样周期=TADC12CLK*32 */ #define SHT0_4 4*0x100 /*采样周期=TADC12CLK*64 */ #define SHT0_5 5*0x100 /*采样周期=TADC12CLK*96 */ #define SHT0_6 6*0x100 /*采样周期=TADC12CLK*128 */ #define SHT0_7 7*0x100 /*采样周期=TADC12CLK*192 */ #define SHT0_8 8*0x100 /*采样周期=TADC12CLK*256 */ #define SHT0_9 9*0x100 /*采样周期=TADC12CLK*384 */ #define SHT0_10 10*0x100 /*采样周期=TADC12CLK*512 */#define SHT0_11 11*0x100 /*采样周期=TADC12CLK*768 */#define SHT0_12 12*0x100 /*采样周期=TADC12CLK*1024 */ #define SHT0_13 13*0x100 /*采样周期=TADC12CLK*1024 */ #define SHT0_14 14*0x100 /*采样周期=TADC12CLK*1024 */ #define SHT0_15 15*0x100 /*采样周期=TADC12CLK*1024 */ /*SHT1 采样保持定时器1 控制ADC12的结果存贮器MEM8~MEM15的采样周期*/#define SHT1_0 0*0x100 /*采样周期=TADC12CLK*4 */#define SHT1_1 1*0x100 /*采样周期=TADC12CLK*8 */#define SHT1_2 2*0x100 /*采样周期=TADC12CLK*16 */ #define SHT1_3 3*0x100 /*采样周期=TADC12CLK*32 */ #define SHT1_4 4*0x100 /*采样周期=TADC12CLK*64 */#define SHT1_5 5*0x100 /*采样周期=TADC12CLK*96 */ #define SHT1_6 6*0x100 /*采样周期=TADC12CLK*128 */ #define SHT1_7 7*0x100 /*采样周期=TADC12CLK*192 */ #define SHT1_8 8*0x100 /*采样周期=TADC12CLK*256 */ #define SHT1_9 9*0x100 /*采样周期=TADC12CLK*384 */ #define SHT1_10 10*0x100 /*采样周期=TADC12CLK*512 */ #define SHT1_11 11*0x100 /*采样周期=TADC12CLK*768 */ #define SHT1_12 12*0x100 /*采样周期=TADC12CLK*1024 */ #define SHT1_13 13*0x100 /*采样周期=TADC12CLK*1024 */ #define SHT1_14 14*0x100 /*采样周期=TADC12CLK*1024 */ #define SHT1_15 15*0x100 /*采样周期=TADC12CLK*1024 *//* ADC12CTL1 内8位控制寄存器位*/#define ADC12BUSY 0x0001 /*ADC12忙标志位*/#define CONSEQ_0 0*2 /*单通道单次转换*/#define CONSEQ_1 1*2 /*序列通道单次转换*/#define CONSEQ_2 2*2 /*单通道多次转换*/#define CONSEQ_3 3*2 /*序列通道多次转换*/#define ADC12SSEL_0 0*8 /*ADC12内部时钟源*/#define ADC12SSEL_1 1*8 /*ACLK*/#define ADC12SSEL_2 2*8 /*MCLK*/#define ADC12SSEL_3 3*8 /*SCLK*/#define ADC12DIV_0 0*0x20 /*1分频*/#define ADC12DIV_1 1*0x20 /*2分频*/#define ADC12DIV_2 2*0x20 /*3分频*/#define ADC12DIV_3 3*0x20 /*4分频*/#define ADC12DIV_4 4*0x20 /*5分频*/#define ADC12DIV_5 5*0x20 /*6分频*/#define ADC12DIV_6 6*0x20 /*7分频*/#define ADC12DIV_7 7*0x20 /*8分频*/#define ISSH 0x0100 /*采样输入信号反向与否控制位*/#define SHP 0x0200 /*采样信号(SAMPCON)选择控制位*/#define SHS_0 0*0x400 /*采样信号输入源选择控制位 A DC12SC*/#define SHS_1 1*0x400 /*采样信号输入源选择控制位 T IMER_A.OUT1*/#define SHS_2 2*0x400 /*采样信号输入源选择控制位 T IMER_B.OUT0*/#define SHS_3 3*0x400 /*采样信号输入源选择控制位 T IMER_B.OUT1*//*转换存贮器地址定义位*/#define CSTARTADD_0 0*0x1000 /*选择MEM0首地址*/#define CSTARTADD_1 1*0x1000 /*选择MEM1首地址*/#define CSTARTADD_2 2*0x1000 /*选择MEM2首地址*/#define CSTARTADD_3 3*0x1000 /*选择MEM3首地址*/#define CSTARTADD_4 4*0x1000 /*选择MEM4首地址*/#define CSTARTADD_5 5*0x1000 /*选择MEM5首地址*/#define CSTARTADD_6 6*0x1000 /*选择MEM6首地址*/#define CSTARTADD_7 7*0x1000 /*选择MEM7首地址*/#define CSTARTADD_8 8*0x1000 /*选择MEM8首地址*/#define CSTARTADD_9 9*0x1000 /*选择MEM9首地址*/#define CSTARTADD_10 10*0x1000 /*选择MEM10首地址*/#define CSTARTADD_11 11*0x1000 /*选择MEM11首地址*/#define CSTARTADD_12 12*0x1000 /*选择MEM12首地址*/#define CSTARTADD_13 13*0x1000 /*选择MEM13首地址*/#define CSTARTADD_14 14*0x1000 /*选择MEM14首地址*/#define CSTARTADD_15 15*0x1000 /*选择MEM15首地址*//* ADC12MCTLx */#define INCH_0 0 /*选择模拟量通道0 A0 */#define INCH_1 1 /*选择模拟量通道0 A1*/#define INCH_2 2 /*选择模拟量通道0 A2*/#define INCH_3 3 /*选择模拟量通道0 A3*/#define INCH_4 4 /*选择模拟量通道0 A4*/#define INCH_5 5 /*选择模拟量通道0 A5*/#define INCH_6 6 /*选择模拟量通道0 A6*/#define INCH_7 7 /*选择模拟量通道0 A7*/#define INCH_8 8 /*VEREF+*/#define INCH_9 9 /*VEREF-*/#define INCH_10 10 /*片内温度传感器的输出*/#define INCH_11 11 /*(AVCC-AVSS)/2*/ #define INCH_12 12 /*(AVCC-AVSS)/2*/ #define INCH_13 13 /*(AVCC-AVSS)/2*/ #define INCH_14 14 /*(AVCC-AVSS)/2*/ #define INCH_15 15 /*(AVCC-AVSS)/2*/ /*参考电压源选择位*/#define SREF_0 0*0x10 /*VR+ = AVCC; VR- = AVSS*/#define SREF_1 1*0x10 /*VR+ = VREF+; VR- = AVSS*/#define SREF_2 2*0x10 /*VR+ = VEREF+; VR- = AVSS*/#define SREF_3 3*0x10 /*VR+ = VEREF+; VR- = AVSS*/#define SREF_4 4*0x10 /*VR+ = AVCC; VR- = VREF-*/#define SREF_5 5*0x10 /*VR+ = VREF+; VR- = VREF-*/#define SREF_6 6*0x10 /*VR+ = VEREF+; VR- = VREF-*/#define SREF_7 7*0x10 /*VR+ = VEREF+; VR- = VREF-*/#define EOS 0x80 /*序列结束选择位*/MSP430寄存器中文注释----串口寄存器/************************************************************* USART 串口寄存器"UCTL","UTCTL","URCTL"定义的各个位可串口1 串口2公用************************************************************//* UCTL 串口控制寄存器*/#define PENA 0x80 /*校验允许位*/#define PEV 0x40 /*偶校验为0时为奇校验*/ #define SPB 0x20 /*停止位为2 为0时停止位为1* /#define CHAR 0x10 /*数据位为8位为0时数据位为7位*/#define LISTEN 0x08 /*自环模式(发数据同时在把发的数据接收回来)*/#define SYNC 0x04 /*同步模式为0异步模式*/#define MM 0x02 /*为1时地址位多机协议(异步)主机模式(同步);为0时线路空闲多机协议(异步) 从机模式(同步)*/#define SWRST 0x01 /*控制位*//* UTCTL 串口发送控制寄存器*/#define CKPH 0x80 /*时钟相位控制位(只同步方式用)为1时时钟UCLK延时半个周期*/#define CKPL 0x40 /*时钟极性控制位为1时异步与U CLK相反;同步下降延有效*/#define SSEL1 0x20 /*时钟源选择位:与SSEL0组合为0, 1,2,3四种方式*/#define SSEL0 0x10 /*"0"选择外部时钟,"1"选择辅助时钟,"2","3"选择系统子时钟 */#define URXSE 0x08 /*接收触发延控制位(只在异步方式下用)*/#define TXWAKE 0x04 /*多处理器通信传送控制位(只在异步方式下用)*/#define STC 0x02 /*外部引脚STE选择位为0时为4线模式为1时为3线模式*/#define TXEPT 0x01 /*发送器空标志*//* URCTL 串口接收控制寄存器同步模式下只用两位:FE和OE*/#define FE 0x80 /*帧错标志*/#define PE 0x40 /*校验错标志位*/#define OE 0x20 /*溢出标志位*/#define BRK 0x10 /*打断检测位*/#define URXEIE 0x08 /*接收出错中断允许位*/#define URXWIE 0x04 /*接收唤醒中断允许位*/ #define RXWAKE 0x02 /*接收唤醒检测位*/#define RXERR 0x01 /*接收错误标志位*//************************************************************* USART 0 串口0寄存器定义************************************************************/#define U0CTL_ 0x0070 /* UART 0 Control */sfrb U0CTL = U0CTL_;#define U0TCTL_ 0x0071 /* UART 0 Transmit Control */sfrb U0TCTL = U0TCTL_;#define U0RCTL_ 0x0072 /* UART 0 Receive Control */sfrb U0RCTL = U0RCTL_;#define U0MCTL_ 0x0073 /* UART 0 Modulation Control */sfrb U0MCTL = U0MCTL_;#define U0BR0_ 0x0074 /* UART 0 Baud Rate 0 */sfrb U0BR0 = U0BR0_;#define U0BR1_ 0x0075 /* UART 0 Baud Rate 1 */sfrb U0BR1 = U0BR1_;#define U0RXBUF_ 0x0076 /* UART 0 Receive Buffer */const sfrb U0RXBUF = U0RXBUF_;#define U0TXBUF_ 0x0077 /* UART 0 Transmit Buffer */sfrb U0TXBUF = U0TXBUF_;/* Alternate register names */#define UCTL0_ 0x0070 /* UART 0 Control */sfrb UCTL0 = UCTL0_;#define UTCTL0_ 0x0071 /* UART 0 Transmit Control */sfrb UTCTL0 = UTCTL0_;#define URCTL0_ 0x0072 /* UART 0 Receive Control */ sfrb URCTL0 = URCTL0_;#define UMCTL0_ 0x0073 /* UART 0 Modulation Control */ sfrb UMCTL0 = UMCTL0_;#define UBR00_ 0x0074 /* UART 0 Baud Rate 0 */sfrb UBR00 = UBR00_;#define UBR10_ 0x0075 /* UART 0 Baud Rate 1 */sfrb UBR10 = UBR10_;#define RXBUF0_ 0x0076 /* UART 0 Receive Buffer */ const sfrb RXBUF0 = RXBUF0_;#define TXBUF0_ 0x0077 /* UART 0 Transmit Buffer */ sfrb TXBUF0 = TXBUF0_;#define UCTL_0_ 0x0070 /* UART 0 Control */sfrb UCTL_0 = UCTL_0_;#define UTCTL_0_ 0x0071 /* UART 0 Transmit Control */ sfrb UTCTL_0 = UTCTL_0_;#define URCTL_0_ 0x0072 /* UART 0 Receive Control */sfrb URCTL_0 = URCTL_0_;#define UMCTL_0_ 0x0073 /* UART 0 Modulation Control */ sfrb UMCTL_0 = UMCTL_0_;#define UBR0_0_ 0x0074 /* UART 0 Baud Rate 0 */sfrb UBR0_0 = UBR0_0_;#define UBR1_0_ 0x0075 /* UART 0 Baud Rate 1 */sfrb UBR1_0 = UBR1_0_;#define RXBUF_0_ 0x0076 /* UART 0 Receive Buffer */ const sfrb RXBUF_0 = RXBUF_0_;#define TXBUF_0_ 0x0077 /* UART 0 Transmit Buffer */sfrb TXBUF_0 = TXBUF_0_;/************************************************************* USART 1 串口1寄存器定义************************************************************/#define U1CTL_ 0x0078 /* UART 1 Control */sfrb U1CTL = U1CTL_;#define U1TCTL_ 0x0079 /* UART 1 Transmit Control */ sfrb U1TCTL = U1TCTL_;#define U1RCTL_ 0x007A /* UART 1 Receive Control */ sfrb U1RCTL = U1RCTL_;#define U1MCTL_ 0x007B /* UART 1 Modulation Control */ sfrb U1MCTL = U1MCTL_;#define U1BR0_ 0x007C /* UART 1 Baud Rate 0 */sfrb U1BR0 = U1BR0_;#define U1BR1_ 0x007D /* UART 1 Baud Rate 1 */sfrb U1BR1 = U1BR1_;#define U1RXBUF_ 0x007E /* UART 1 Receive Buffer */ const sfrb U1RXBUF = U1RXBUF_;#define U1TXBUF_ 0x007F /* UART 1 Transmit Buffer */sfrb U1TXBUF = U1TXBUF_;#define UCTL1_ 0x0078 /* UART 1 Control */sfrb UCTL1 = UCTL1_;#define UTCTL1_ 0x0079 /* UART 1 Transmit Control */ sfrb UTCTL1 = UTCTL1_;#define URCTL1_ 0x007A /* UART 1 Receive Control */ sfrb URCTL1 = URCTL1_;#define UMCTL1_ 0x007B /* UART 1 Modulation Control */ sfrb UMCTL1 = UMCTL1_;#define UBR01_ 0x007C /* UART 1 Baud Rate 0 */sfrb UBR01 = UBR01_;#define UBR11_ 0x007D /* UART 1 Baud Rate 1 */sfrb UBR11 = UBR11_;#define RXBUF1_ 0x007E /* UART 1 Receive Buffer */ const sfrb RXBUF1 = RXBUF1_;#define TXBUF1_ 0x007F /* UART 1 Transmit Buffer */ sfrb TXBUF1 = TXBUF1_;#define UCTL_1_ 0x0078 /* UART 1 Control */sfrb UCTL_1 = UCTL_1_;#define UTCTL_1_ 0x0079 /* UART 1 Transmit Control */ sfrb UTCTL_1 = UTCTL_1_;#define URCTL_1_ 0x007A /* UART 1 Receive Control */ sfrb URCTL_1 = URCTL_1_;#define UMCTL_1_ 0x007B /* UART 1 Modulation Control */ sfrb UMCTL_1 = UMCTL_1_;#define UBR0_1_ 0x007C /* UART 1 Baud Rate 0 */sfrb UBR0_1 = UBR0_1_;#define UBR1_1_ 0x007D /* UART 1 Baud Rate 1 */sfrb UBR1_1 = UBR1_1_;#define RXBUF_1_ 0x007E /* UART 1 Receive Buffer */ const sfrb RXBUF_1 = RXBUF_1_;#define TXBUF_1_ 0x007F /* UART 1 Transmit Buffer */ sfrb TXBUF_1 = TXBUF_1_;。

MSP430简介(超详细·)

msp430简介MSP430是德州公司新开发的一类具有16位总线的带FLASH 的单片机,由于其性价比和集成度高,受到广大技术开发人员的青睐.它采用16位的总线,外设和内存统一编址,寻址范围可达64K,还可以外扩展存储器.具有统一的中断管理,具有丰富的片上外围模块,片内有精密硬件乘法器、两个16位定时器、一个14路的12位的模数转换器、一个看门狗、6路P口、两路USART通信端口、一个比较器、一个DCO内部振荡器和两个外部时钟,支持8M 的时钟.由于为FLASH型,则可以在线对单片机进行调试和下载,且JTAG口直接和FET(FLASH EMULATION TOOL)的相连,不须另外的仿真工具,方便实用,而且,可以在超低功耗模式下工作对环境和人体的辐射小,测量结果为100mw左右的功耗(电流为14mA左右),可靠性能好,加强电干扰运行不受影响，适应工业级的运行环境,适合与做手柄之类的自动控制的设备.我们相信MSP430单片机将会在工程技术应用中得以广泛应用,而且,它是通向DSP系列的桥梁,随着自动控制的高速化和低功耗化, MSP430系列将会得到越来越多人的喜爱.一、IO口（一）、P口端口寄存器：1、PxDIR 输入/输出方向寄存器（0：输入模式 1：输出模式）2、PxIN 输入寄存器输入寄存器是只读寄存器，用户不能对其写入，只能通过读取该寄存器的内容知道I/O口的输入信号。

3、PxOUT 输出寄存器寄存器内的内容不会受引脚方向改变的影响。

4、PxIFG 中断标志寄存器（0：没有中断请求 1：有中断请求）该寄存器有8个标志位，对应相应的引脚是否有待处理的中断请求；这8个中断标志共用一个中断向量，中断标志不会自动复位，必须软件复位；外部中断事件的时间必须>=1.5倍的MCLK的时间，以保证中断请求被接受；5、PxIES 中断触发沿选择寄存器（0：上升沿中断 1：下降沿中断）6、PxSEL 功能选择寄存器（0：选择引脚为I/O端口 1：选择引脚为外围模块功能）7、PxREN 上拉/下拉电阻使能寄存器（0：禁止 1：使能）（二）、常用特殊P口：1、P1和P2口可作为外部中断口。

MSP430寄存器解释

/************************************************************* USART 串口寄存器"UCTL","UTCTL","URCTL"定义的各个位可串口1 串口2公用************************************************************//* UCTL 串口控制寄存器*/#define PENA 0x80 /*校验允许位*/#define PEV 0x40 /*偶校验为0时为奇校验*/#define SPB 0x20 /*停止位为2 为0时停止位为1*/#define CHAR 0x10 /*数据位为8位为0时数据位为7位*/#define LISTEN 0x08 /*自环模式(发数据同时在把发的数据接收回来)*/#define SYNC 0x04 /*同步模式为0异步模式*/#define MM 0x02 /*为1时地址位多机协议(异步) 主机模式(同步);为0时线路空闲多机协议(异步) 从机模式(同步)*/#define SWRST 0x01 /*控制位*//* UTCTL 串口发送控制寄存器*/#define CKPH 0x80 /*时钟相位控制位(只同步方式用)为1时时钟UCLK延时半个周期*/#define CKPL 0x40 /*时钟极性控制位为1时异步与UCLK相反;同步下降延有效*/#define SSEL1 0x20 /*时钟源选择位:与SSEL0组合为0,1,2,3四种方式*/#define SSEL0 0x10 /*"0"选择外部时钟,"1"选择辅助时钟,"2","3"选择系统子时钟 */#define URXSE 0x08 /*接收触发延控制位(只在异步方式下用)*/#define TXWAKE 0x04 /*多处理器通信传送控制位(只在异步方式下用)*/#define STC 0x02 /*外部引脚STE选择位为0时为4线模式为1时为3线模式*/#define TXEPT 0x01 /*发送器空标志*//* URCTL 串口接收控制寄存器同步模式下只用两位:FE和OE*/#define FE 0x80 /*帧错标志*/#define PE 0x40 /*校验错标志位*/#define OE 0x20 /*溢出标志位*/#define BRK 0x10 /*打断检测位*/#define URXEIE 0x08 /*接收出错中断允许位*/#define URXWIE 0x04 /*接收唤醒中断允许位*/#define RXWAKE 0x02 /*接收唤醒检测位*/#define RXERR 0x01 /*接收错误标志位*//************************************************************* USART 0 串口0寄存器定义************************************************************/#define U0CTL_ 0x0070 /* UART 0 Control */sfrb U0CTL = U0CTL_;#define U0TCTL_ 0x0071 /* UART 0 Transmit Control */ sfrb U0TCTL = U0TCTL_;#define U0RCTL_ 0x0072 /* UART 0 Receive Control */ sfrb U0RCTL = U0RCTL_;#define U0MCTL_ 0x0073 /* UART 0 Modulation Control */ sfrb U0MCTL = U0MCTL_;#define U0BR0_ 0x0074 /* UART 0 Baud Rate 0 */sfrb U0BR0 = U0BR0_;#define U0BR1_ 0x0075 /* UART 0 Baud Rate 1 */sfrb U0BR1 = U0BR1_;#define U0RXBUF_ 0x0076 /* UART 0 Receive Buffer */ const sfrb U0RXBUF = U0RXBUF_;#define U0TXBUF_ 0x0077 /* UART 0 Transmit Buffer */sfrb U0TXBUF = U0TXBUF_;/* Alternate register names */#define UCTL0_ 0x0070 /* UART 0 Control */sfrb UCTL0 = UCTL0_;#define UTCTL0_ 0x0071 /* UART 0 Transmit Control */ sfrb UTCTL0 = UTCTL0_;#define URCTL0_ 0x0072 /* UART 0 Receive Control */ sfrb URCTL0 = URCTL0_;#define UMCTL0_ 0x0073 /* UART 0 Modulation Control */ sfrb UMCTL0 = UMCTL0_;#define UBR00_ 0x0074 /* UART 0 Baud Rate 0 */sfrb UBR00 = UBR00_;#define UBR10_ 0x0075 /* UART 0 Baud Rate 1 */sfrb UBR10 = UBR10_;#define RXBUF0_ 0x0076 /* UART 0 Receive Buffer */ const sfrb RXBUF0 = RXBUF0_;#define TXBUF0_ 0x0077 /* UART 0 Transmit Buffer */sfrb TXBUF0 = TXBUF0_;#define UCTL_0_ 0x0070 /* UART 0 Control */sfrb UCTL_0 = UCTL_0_;#define UTCTL_0_ 0x0071 /* UART 0 Transmit Control */ sfrb UTCTL_0 = UTCTL_0_;#define URCTL_0_ 0x0072 /* UART 0 Receive Control */ sfrb URCTL_0 = URCTL_0_;#define UMCTL_0_ 0x0073 /* UART 0 Modulation Control */ sfrb UMCTL_0 = UMCTL_0_;#define UBR0_0_ 0x0074 /* UART 0 Baud Rate 0 */sfrb UBR0_0 = UBR0_0_;#define UBR1_0_ 0x0075 /* UART 0 Baud Rate 1 */sfrb UBR1_0 = UBR1_0_;#define RXBUF_0_ 0x0076 /* UART 0 Receive Buffer */ const sfrb RXBUF_0 = RXBUF_0_;#define TXBUF_0_ 0x0077 /* UART 0 Transmit Buffer */sfrb TXBUF_0 = TXBUF_0_;/************************************************************* USART 1 串口1寄存器定义************************************************************/#define U1CTL_ 0x0078 /* UART 1 Control */sfrb U1CTL = U1CTL_;#define U1TCTL_ 0x0079 /* UART 1 Transmit Control */ sfrb U1TCTL = U1TCTL_;#define U1RCTL_ 0x007A /* UART 1 Receive Control */ sfrb U1RCTL = U1RCTL_;#define U1MCTL_ 0x007B /* UART 1 Modulation Control */ sfrb U1MCTL = U1MCTL_;#define U1BR0_ 0x007C /* UART 1 Baud Rate 0 */sfrb U1BR0 = U1BR0_;#define U1BR1_ 0x007D /* UART 1 Baud Rate 1 */sfrb U1BR1 = U1BR1_;#define U1RXBUF_ 0x007E /* UART 1 Receive Buffer */ const sfrb U1RXBUF = U1RXBUF_;#define U1TXBUF_ 0x007F /* UART 1 Transmit Buffer */sfrb U1TXBUF = U1TXBUF_;#define UCTL1_ 0x0078 /* UART 1 Control */sfrb UCTL1 = UCTL1_;#define UTCTL1_ 0x0079 /* UART 1 Transmit Control */ sfrb UTCTL1 = UTCTL1_;#define URCTL1_ 0x007A /* UART 1 Receive Control */ sfrb URCTL1 = URCTL1_;#define UMCTL1_ 0x007B /* UART 1 Modulation Control */ sfrb UMCTL1 = UMCTL1_;#define UBR01_ 0x007C /* UART 1 Baud Rate 0 */sfrb UBR01 = UBR01_;#define UBR11_ 0x007D /* UART 1 Baud Rate 1 */sfrb UBR11 = UBR11_;#define RXBUF1_ 0x007E /* UART 1 Receive Buffer */ const sfrb RXBUF1 = RXBUF1_;#define TXBUF1_ 0x007F /* UART 1 Transmit Buffer */sfrb TXBUF1 = TXBUF1_;#define UCTL_1_ 0x0078 /* UART 1 Control */sfrb UCTL_1 = UCTL_1_;#define UTCTL_1_ 0x0079 /* UART 1 Transmit Control */sfrb UTCTL_1 = UTCTL_1_;#define URCTL_1_ 0x007A /* UART 1 Receive Control */sfrb URCTL_1 = URCTL_1_;#define UMCTL_1_ 0x007B /* UART 1 Modulation Control */sfrb UMCTL_1 = UMCTL_1_;#define UBR0_1_ 0x007C /* UART 1 Baud Rate 0 */sfrb UBR0_1 = UBR0_1_;#define UBR1_1_ 0x007D /* UART 1 Baud Rate 1 */sfrb UBR1_1 = UBR1_1_;#define RXBUF_1_ 0x007E /* UART 1 Receive Buffer */const sfrb RXBUF_1 = RXBUF_1_;#define TXBUF_1_ 0x007F /* UART 1 Transmit Buffer */sfrb TXBUF_1 = TXBUF_1_;/************************************************************* ADC12 A/D采样寄存器定义************************************************************//*ADC12转换控制类寄存器*/#define ADC12CTL0_ 0x0;' /* ADC12 Control 0 */sfrw ADC12CTL0 = ADC12CTL0_;#define ADC12CTL1_ 0x01A2 /* ADC12 Control 1 */sfrw ADC12CTL1 = ADC12CTL1_;/*ADC12中断控制类寄存器*/#define ADC12IFG_ 0x01A4 /* ADC12 Interrupt Flag */sfrw ADC12IFG = ADC12IFG_;#define ADC12IE_ 0x01A6 /* ADC12 Interrupt Enable */sfrw ADC12IE = ADC12IE_;#define ADC12IV_ 0x01A8 /* ADC12 Interrupt Vector Word */sfrw ADC12IV = ADC12IV_;/*ADC12存贮器类寄存器*/#define ADC12MEM_ 0x0140 /* ADC12 Conversion Memory */#ifndef __IAR_SYSTEMS_ICC#define ADC12MEM ADC12MEM_ /* ADC12 Conversion Memory (for asse mbler) */#else#define ADC12MEM ((int*) ADC12MEM_) /* ADC12 Conversion Memory (fo r C) */#endif#define ADC12MEM0_ ADC12MEM_ /* ADC12 Conversion Memory 0 */#define ADC12MEM1_ 0x0142 /* ADC12 Conversion Memory 1 */sfrw ADC12MEM1 = ADC12MEM1_;#define ADC12MEM2_ 0x0144 /* ADC12 Conversion Memory 2 */sfrw ADC12MEM2 = ADC12MEM2_;#define ADC12MEM3_ 0x0146 /* ADC12 Conversion Memory 3 */sfrw ADC12MEM3 = ADC12MEM3_;#define ADC12MEM4_ 0x0148 /* ADC12 Conversion Memory 4 */sfrw ADC12MEM4 = ADC12MEM4_;#define ADC12MEM5_ 0x014A /* ADC12 Conversion Memory 5 */sfrw ADC12MEM5 = ADC12MEM5_;#define ADC12MEM6_ 0x014C /* ADC12 Conversion Memory 6 */sfrw ADC12MEM6 = ADC12MEM6_;#define ADC12MEM7_ 0x014E /* ADC12 Conversion Memory 7 */sfrw ADC12MEM7 = ADC12MEM7_;#define ADC12MEM8_ 0x0150 /* ADC12 Conversion Memory 8 */sfrw ADC12MEM8 = ADC12MEM8_;#define ADC12MEM9_ 0x0152 /* ADC12 Conversion Memory 9 */sfrw ADC12MEM9 = ADC12MEM9_;#define ADC12MEM10_ 0x0154 /* ADC12 Conversion Memory 10 */sfrw ADC12MEM10 = ADC12MEM10_;#define ADC12MEM11_ 0x0156 /* ADC12 Conversion Memory 11 */sfrw ADC12MEM11 = ADC12MEM11_;#define ADC12MEM12_ 0x0158 /* ADC12 Conversion Memory 12 */sfrw ADC12MEM12 = ADC12MEM12_;#define ADC12MEM13_ 0x015A /* ADC12 Conversion Memory 13 */sfrw ADC12MEM13 = ADC12MEM13_;#define ADC12MEM14_ 0x015C /* ADC12 Conversion Memory 14 */sfrw ADC12MEM14 = ADC12MEM14_;#define ADC12MEM15_ 0x015E /* ADC12 Conversion Memory 15 */sfrw ADC12MEM15 = ADC12MEM15_;/*ADC12存贮控制类寄存器*/#define ADC12MCTL_ 0x0080 /* ADC12 Memory Control */#ifndef __IAR_SYSTEMS_ICC#define ADC12MCTL ADC12MCTL_ /* ADC12 Memory Control (for assemble r) */#else#define ADC12MCTL ((char*) ADC12MCTL_) /* ADC12 Memory Control (for C) */#endif#define ADC12MCTL0_ ADC12MCTL_ /* ADC12 Memory Control 0 */sfrb ADC12MCTL0 = ADC12MCTL0_;#define ADC12MCTL1_ 0x0081 /* ADC12 Memory Control 1 */#define ADC12MCTL2_ 0x0082 /* ADC12 Memory Control 2 */sfrb ADC12MCTL2 = ADC12MCTL2_;#define ADC12MCTL3_ 0x0083 /* ADC12 Memory Control 3 */sfrb ADC12MCTL3 = ADC12MCTL3_;#define ADC12MCTL4_ 0x0084 /* ADC12 Memory Control 4 */sfrb ADC12MCTL4 = ADC12MCTL4_;#define ADC12MCTL5_ 0x0085 /* ADC12 Memory Control 5 */sfrb ADC12MCTL5 = ADC12MCTL5_;#define ADC12MCTL6_ 0x0086 /* ADC12 Memory Control 6 */sfrb ADC12MCTL6 = ADC12MCTL6_;#define ADC12MCTL7_ 0x0087 /* ADC12 Memory Control 7 */sfrb ADC12MCTL7 = ADC12MCTL7_;#define ADC12MCTL8_ 0x0088 /* ADC12 Memory Control 8 */sfrb ADC12MCTL8 = ADC12MCTL8_;#define ADC12MCTL9_ 0x0089 /* ADC12 Memory Control 9 */sfrb ADC12MCTL9 = ADC12MCTL9_;#define ADC12MCTL10_ 0x008A /* ADC12 Memory Control 10 */sfrb ADC12MCTL10 = ADC12MCTL10_;#define ADC12MCTL11_ 0x008B /* ADC12 Memory Control 11 */sfrb ADC12MCTL11 = ADC12MCTL11_;#define ADC12MCTL12_ 0x008C /* ADC12 Memory Control 12 */sfrb ADC12MCTL12 = ADC12MCTL12_;#define ADC12MCTL13_ 0x008D /* ADC12 Memory Control 13 */sfrb ADC12MCTL13 = ADC12MCTL13_;#define ADC12MCTL14_ 0x008E /* ADC12 Memory Control 14 */sfrb ADC12MCTL14 = ADC12MCTL14_;#define ADC12MCTL15_ 0x008F /* ADC12 Memory Control 15 */sfrb ADC12MCTL15 = ADC12MCTL15_;/* ADC12CTL0 内8位控制寄存器位*/#define ADC12SC 0x001 /*采样/转换控制位*/#define ENC 0x002 /* 转换允许位*/#define ADC12TOVIE 0x004 /*转换时间溢出中断允许位*/#define ADC12OVIE 0x008 /*溢出中断允许位*/#define ADC12ON 0x010 /*ADC12内核控制位*/#define REFON 0x020 /*参考电压控制位*/#define REF2_5V 0x040 /*内部参考电压的电压值选择位 '0'为1.5V; '1'为2.5V*/#define MSH 0x080 /*多次采样/转换位*/#define MSC 0x080 /*多次采样/转换位*//*SHT0 采样保持定时器0 控制ADC12的结果存贮器MEM0~MEM7的采样周期*/#define SHT0_0 0*0x100 /*采样周期=TADC12CLK*4 */#define SHT0_1 1*0x100 /*采样周期=TADC12CLK*8 */#define SHT0_2 2*0x100 /*采样周期=TADC12CLK*16 */#define SHT0_3 3*0x100 /*采样周期=TADC12CLK*32 */#define SHT0_4 4*0x100 /*采样周期=TADC12CLK*64 */#define SHT0_5 5*0x100 /*采样周期=TADC12CLK*96 */#define SHT0_6 6*0x100 /*采样周期=TADC12CLK*128 */#define SHT0_7 7*0x100 /*采样周期=TADC12CLK*192 */#define SHT0_8 8*0x100 /*采样周期=TADC12CLK*256 */#define SHT0_9 9*0x100 /*采样周期=TADC12CLK*384 */#define SHT0_10 10*0x100 /*采样周期=TADC12CLK*512 */#define SHT0_11 11*0x100 /*采样周期=TADC12CLK*768 */#define SHT0_12 12*0x100 /*采样周期=TADC12CLK*1024 */#define SHT0_13 13*0x100 /*采样周期=TADC12CLK*1024 */#define SHT0_14 14*0x100 /*采样周期=TADC12CLK*1024 */#define SHT0_15 15*0x100 /*采样周期=TADC12CLK*1024 *//*SHT1 采样保持定时器1 控制ADC12的结果存贮器MEM8~MEM15的采样周期*/ #define SHT1_0 0*0x100 /*采样周期=TADC12CLK*4 */#define SHT1_1 1*0x100 /*采样周期=TADC12CLK*8 */#define SHT1_2 2*0x100 /*采样周期=TADC12CLK*16 */#define SHT1_3 3*0x100 /*采样周期=TADC12CLK*32 */#define SHT1_4 4*0x100 /*采样周期=TADC12CLK*64 */#define SHT1_5 5*0x100 /*采样周期=TADC12CLK*96 */#define SHT1_6 6*0x100 /*采样周期=TADC12CLK*128 */#define SHT1_7 7*0x100 /*采样周期=TADC12CLK*192 */#define SHT1_8 8*0x100 /*采样周期=TADC12CLK*256 */#define SHT1_9 9*0x100 /*采样周期=TADC12CLK*384 */#define SHT1_10 10*0x100 /*采样周期=TADC12CLK*512 */#define SHT1_11 11*0x100 /*采样周期=TADC12CLK*768 */#define SHT1_12 12*0x100 /*采样周期=TADC12CLK*1024 */#define SHT1_13 13*0x100 /*采样周期=TADC12CLK*1024 */#define SHT1_14 14*0x100 /*采样周期=TADC12CLK*1024 */#define SHT1_15 15*0x100 /*采样周期=TADC12CLK*1024 *//* ADC12CTL1 内8位控制寄存器位*/#define ADC12BUSY 0x0001 /*ADC12忙标志位*/#define CONSEQ_0 0*2 /*单通道单次转换*/#define CONSEQ_1 1*2 /*序列通道单次转换*/#define CONSEQ_2 2*2 /*单通道多次转换*/#define CONSEQ_3 3*2 /*序列通道多次转换*/#define ADC12SSEL_0 0*8 /*ADC12内部时钟源*/#define ADC12SSEL_1 1*8 /*ACLK*/#define ADC12SSEL_2 2*8 /*MCLK*/#define ADC12SSEL_3 3*8 /*SCLK*/#define ADC12DIV_0 0*0x20 /*1分频*/#define ADC12DIV_1 1*0x20 /*2分频*/#define ADC12DIV_2 2*0x20 /*3分频*/#define ADC12DIV_3 3*0x20 /*4分频*/#define ADC12DIV_4 4*0x20 /*5分频*/#define ADC12DIV_5 5*0x20 /*6分频*/#define ADC12DIV_6 6*0x20 /*7分频*/#define ADC12DIV_7 7*0x20 /*8分频*/#define ISSH 0x0100 /*采样输入信号反向与否控制位*/#define SHP 0x0200 /*采样信号(SAMPCON)选择控制位*/#define SHS_0 0*0x400 /*采样信号输入源选择控制位 ADC12SC*/#define SHS_1 1*0x400 /*采样信号输入源选择控制位 TIMER_A.OUT1*/ #define SHS_2 2*0x400 /*采样信号输入源选择控制位 TIMER_B.OUT0*/ #define SHS_3 3*0x400 /*采样信号输入源选择控制位 TIMER_B.OUT1*/ /*转换存贮器地址定义位*/#define CSTARTADD_0 0*0x1000 /*选择MEM0首地址*/#define CSTARTADD_1 1*0x1000 /*选择MEM1首地址*/#define CSTARTADD_2 2*0x1000 /*选择MEM2首地址*/#define CSTARTADD_3 3*0x1000 /*选择MEM3首地址*/#define CSTARTADD_4 4*0x1000 /*选择MEM4首地址*/#define CSTARTADD_5 5*0x1000 /*选择MEM5首地址*/#define CSTARTADD_6 6*0x1000 /*选择MEM6首地址*/#define CSTARTADD_7 7*0x1000 /*选择MEM7首地址*/#define CSTARTADD_8 8*0x1000 /*选择MEM8首地址*/#define CSTARTADD_9 9*0x1000 /*选择MEM9首地址*/#define CSTARTADD_10 10*0x1000 /*选择MEM10首地址*/#define CSTARTADD_11 11*0x1000 /*选择MEM11首地址*/#define CSTARTADD_12 12*0x1000 /*选择MEM12首地址*/#define CSTARTADD_13 13*0x1000 /*选择MEM13首地址*/#define CSTARTADD_14 14*0x1000 /*选择MEM14首地址*/#define CSTARTADD_15 15*0x1000 /*选择MEM15首地址*//* ADC12MCTLx */#define INCH_0 0 /*选择模拟量通道0 A0 */#define INCH_1 1 /*选择模拟量通道0 A1*/#define INCH_2 2 /*选择模拟量通道0 A2*/#define INCH_3 3 /*选择模拟量通道0 A3*/#define INCH_4 4 /*选择模拟量通道0 A4*/#define INCH_5 5 /*选择模拟量通道0 A5*/#define INCH_6 6 /*选择模拟量通道0 A6*/#define INCH_7 7 /*选择模拟量通道0 A7*/#define INCH_8 8 /*VEREF+*/#define INCH_9 9 /*VEREF-*/#define INCH_10 10 /*片内温度传感器的输出*/#define INCH_11 11 /*(AVCC-AVSS)/2*/#define INCH_12 12 /*(AVCC-AVSS)/2*/#define INCH_13 13 /*(AVCC-AVSS)/2*/#define INCH_14 14 /*(AVCC-AVSS)/2*/#define INCH_15 15 /*(AVCC-AVSS)/2*//*参考电压源选择位*/#define SREF_0 0*0x10 /*VR+ = AVCC; VR- = AVSS*/ #define SREF_1 1*0x10 /*VR+ = VREF+; VR- = AVSS*/ #define SREF_2 2*0x10 /*VR+ = VEREF+; VR- = AVSS*/ #define SREF_3 3*0x10 /*VR+ = VEREF+; VR- = AVSS*/ #define SREF_4 4*0x10 /*VR+ = AVCC; VR- = VREF-*/ #define SREF_5 5*0x10 /*VR+ = VREF+; VR- = VREF-*/ #define SREF_6 6*0x10 /*VR+ = VEREF+; VR- = VREF-*/ #define SREF_7 7*0x10 /*VR+ = VEREF+; VR- = VREF-*/ #define EOS 0x80 /*序列结束选择位*/ADC12定义/************************************************************* 特殊功能寄存器地址和控制位************************************************************//*中断使能1*/#define IE1_ 0x0000sfrb IE1 = IE1_;#define WDTIE 0x01 /*看门狗中断使能*/#define OFIE 0x02 /*外部晶振故障中断使能*/#define NMIIE 0x10 /*非屏蔽中断使能*/#define ACCVIE 0x20 /*可屏蔽中断使能/flash写中断错误*/ #define URXIE0 0x40 /*串口0接收中断使能*/#define UTXIE0 0x80 /*串口0发送中断使能*//*中断标志1*/#define IFG1_ 0x0002sfrb IFG1 = IFG1_;#define WDTIFG 0x01 /*看门狗中断标志*/#define OFIFG 0x02 /*外部晶振故障中断标志*/#define NMIIFG 0x10 /*非屏蔽中断标志*/#define URXIFG0 0x40 /*串口0接收中断标志*/#define UTXIFG0 0x80 /*串口0发送中断标志*//* 中断模式使能1 */#define ME1_ 0x0004sfrb ME1 = ME1_;#define URXE0 0x40 /* 串口0接收中断模式使能 */#define USPIE0 0x40 /* 同步中断模式使能 */#define UTXE0 0x80 /* 串口0发送中断模式使能 *//* 中断使能2 */#define IE2_ 0x0001sfrb IE2 = IE2_;#define URXIE1 0x10 /* 串口1接收中断使能 */#define UTXIE1 0x20 /* 串口1发送中断使能 *//* 中断标志2 */#define IFG2_ 0x0003sfrb IFG2 = IFG2_;#define URXIFG1 0x10 /* 串口1接收中断标志 */#define UTXIFG1 0x20 /* 串口1发送中断标志 *//* 中断模式使能2 */#define ME2_ 0x0005sfrb ME2 = ME2_;#define URXE1 0x10 /* 串口1接收中断模式使能 */#define USPIE1 0x10 /* 同步中断模式使能 */#define UTXE1 0x20 /* 串口1发送中断模式使能 *//************************************************************* 看门狗定时器的寄存器定义************************************************************/#define WDTCTL_ 0x0120sfrw WDTCTL = WDTCTL_;#define WDTIS0 0x0001 /*选择WDTCNT的四个输出端之一*/#define WDTIS1 0x0002 /*选择WDTCNT的四个输出端之一*/#define WDTSSEL 0x0004 /*选择WDTCNT的时钟源*/#define WDTCNTCL 0x0008 /*清除WDTCNT端: 为1时从0开始计数*/ #define WDTTMSEL 0x0010 /*选择模式 0: 看门狗模式; 1: 定时器模式*/#define WDTNMI 0x0020 /*选择NMI/RST 引脚功能 0:为 RST; 1:为NMI*/ #define WDTNMIES 0x0040 /*WDTNMI=1时.选择触发延 0:为上升延 1:为下降延*/#define WDTHOLD 0x0080 /*停止看门狗定时器工作 0:启动;1:停止*/#define WDTPW 0x5A00 /* 写密码:高八位*//* SMCLK= 1MHz定时器模式 */#define WDT_MDLY_32 WDTPW+WDTTMSEL+WDTCNTCL /* TSM CLK*2POWER15=32ms 复位状态 */#define WDT_MDLY_8 WDTPW+WDTTMSEL+WDTCNTCL+WDTIS0 /* T SMCLK*2POWER13=8.192ms " */#define WDT_MDLY_0_5 WDTPW+WDTTMSEL+WDTCNTCL+WDTIS1 /* TSMCLK*2POWER9=0.512ms " */#define WDT_MDLY_0_064 WDTPW+WDTTMSEL+WDTCNTCL+WDTIS1+WDTIS0/* TSMCLK*2POWER6=0.512ms " *//* ACLK=32.768KHz 定时器模式*/#define WDT_ADLY_1000 WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL / * TACLK*2POWER15=1000ms " */#define WDT_ADLY_250 WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL+WDTIS0 /* TACLK*2POWER13=250ms " */#define WDT_ADLY_16 WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL+WDTIS1 /* TACLK*2POWER9=16ms " */#define WDT_ADLY_1_9 WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL+WDTIS1+W DTIS0 /* TACLK*2POWER6=1.9ms " *//* SMCLK=1MHz看门狗模式 */#define WDT_MRST_32 WDTPW+WDTCNTCL /* TSMCLK*2P OWER15=32ms 复位状态 */#define WDT_MRST_8 WDTPW+WDTCNTCL+WDTIS0 /* TSMCLK *2POWER13=8.192ms " */#define WDT_MRST_0_5 WDTPW+WDTCNTCL+WDTIS1 /* TSMCL K*2POWER9=0.512ms " */#define WDT_MRST_0_064 WDTPW+WDTCNTCL+WDTIS1+WDTIS0 /* TS MCLK*2POWER6=0.512ms " *//* ACLK=32KHz看门狗模式 */#define WDT_ARST_1000 WDTPW+WDTCNTCL+WDTSSEL /* TACLK *2POWER15=1000ms " */#define WDT_ARST_250 WDTPW+WDTCNTCL+WDTSSEL+WDTIS0 /* TA CLK*2POWER13=250ms " */#define WDT_ARST_16 WDTPW+WDTCNTCL+WDTSSEL+WDTIS1 /* TA CLK*2POWER9=16ms " */#define WDT_ARST_1_9 WDTPW+WDTCNTCL+WDTSSEL+WDTIS1+WDTIS0 /* TACLK*2POWER6=1.9ms " *//************************************************************硬件乘法器的寄存器定义************************************************************/#define MPY_ 0x0130 /* 无符号乘法 */sfrw MPY = MPY_;#define MPYS_ 0x0132 /* 有符号乘法*/sfrw MPYS = MPYS_;#define MAC_ 0x0134 /* 无符号乘加 */sfrw MAC = MAC_;#define MACS_ 0x0136 /* 有符号乘加 */sfrw MACS = MACS_;#define OP2_ 0x0138 /* 第二乘数 */sfrw OP2 = OP2_;#define RESLO_ 0x013A /* 低6位结果寄存器 */ sfrw RESLO = RESLO_;#define RESHI_ 0x013C /* 高6位结果寄存器 */ sfrw RESHI = RESHI_;#define SUMEXT_ 0x013E /*结果扩展寄存器 */ const sfrw SUMEXT = SUMEXT_;/************************************************************* DIGITAL I/O Port1/2 寄存器定义有中断功能************************************************************/#define P1IN_ 0x0020 /* P1 输入寄存器 */const sfrb P1IN = P1IN_;#define P1OUT_ 0x0021 /* P1 输出寄存器 */sfrb P1OUT = P1OUT_;#define P1DIR_ 0x0022 /* P1 方向选择寄存器 */ sfrb P1DIR = P1DIR_;#define P1IFG_ 0x0023 /* P1 中断标志寄存器*/ sfrb P1IFG = P1IFG_;#define P1IES_ 0x0024 /* P1 中断边沿选择寄存器*/ sfrb P1IES = P1IES_;#define P1IE_ 0x0025 /* P1 中断使能寄存器 */ sfrb P1IE = P1IE_;#define P1SEL_ 0x0026 /* P1 功能选择寄存器*/ sfrb P1SEL = P1SEL_;#define P2IN_ 0x0028 /* P2 输入寄存器 */const sfrb P2IN = P2IN_;#define P2OUT_ 0x0029 /* P2 输出寄存器 */sfrb P2OUT = P2OUT_;#define P2DIR_ 0x002A /* P2 方向选择寄存器 */ sfrb P2DIR = P2DIR_;#define P2IFG_ 0x002B /* P2 中断标志寄存器 */ sfrb P2IFG = P2IFG_;#define P2IES_ 0x002C /* P2 中断边沿选择寄存器 */ sfrb P2IES = P2IES_;#define P2IE_ 0x002D /* P2 中断使能寄存器 */ sfrb P2IE = P2IE_;#define P2SEL_ 0x002E /* P2 功能选择寄存器 */ sfrb P2SEL = P2SEL_;/************************************************************* DIGITAL I/O Port3/4寄存器定义无中断功能************************************************************/#define P3IN_ 0x0018 /* P3 输入寄存器 */const sfrb P3IN = P3IN_;#define P3OUT_ 0x0019 /* P3 输出寄存器 */sfrb P3OUT = P3OUT_;#define P3DIR_ 0x001A /* P3 方向选择寄存器 */sfrb P3DIR = P3DIR_;#define P3SEL_ 0x001B /* P3 功能选择寄存器*/sfrb P3SEL = P3SEL_;#define P4IN_ 0x001C /* P4 输入寄存器 */const sfrb P4IN = P4IN_;#define P4OUT_ 0x001D /* P4 输出寄存器 */sfrb P4OUT = P4OUT_;#define P4DIR_ 0x001E /* P4 方向选择寄存器 */sfrb P4DIR = P4DIR_;#define P4SEL_ 0x001F /* P4 功能选择寄存器 */sfrb P4SEL = P4SEL_;/************************************************************* DIGITAL I/O Port5/6 I/O口寄存器定义PORT5和6 无中断功能************************************************************/#define P5IN_ 0x0030 /* P5 输入寄存器 */const sfrb P5IN = P5IN_;#define P5OUT_ 0x0031 /* P5 输出寄存器*/sfrb P5OUT = P5OUT_;#define P5DIR_ 0x0032 /* P5 方向选择寄存器*/sfrb P5DIR = P5DIR_;#define P5SEL_ 0x0033 /* P5 功能选择寄存器*/sfrb P5SEL = P5SEL_;#define P6IN_ 0x0034 /* P6 输入寄存器 */const sfrb P6IN = P6IN_;#define P6OUT_ 0x0035 /* P6 输出寄存器*/sfrb P6OUT = P6OUT_;#define P6DIR_ 0x0036 /* P6 方向选择寄存器*/sfrb P6DIR = P6DIR_;#define P6SEL_ 0x0037 /* P6 功能选择寄存器*/sfrb P6SEL = P6SEL_;。

第3章MSP430单片机CPU和存储器

直接的存储器到存储器访问；
字节、字和20位操作方式。 MSP430单片机内部由一个16位或者20位的ALU（算术逻辑单元）、16个寄存器和一个指令控制单元构成，如图3.3.1所示。
3.3 MSP430F5529单片机的中央处理器
图1 MSP430F5xx/6xx系列单片机结构概述
1．MSP430F5xx/6xx系列单片机的结构特征 ① 16位精简指令集CPU通过地址总线和数据总线直接与存储器和片上外设相连； ② 单片机内部包含嵌入式仿真系统，具有JTAG/SBW接口； ③ 智能时钟系统支持多种时钟，能够最大限度地降低功耗； ④ DMA控制器可显著地提高程序执行效率。
表3.4.1 MSP430F5529外围模块寄存器地址分配列表
3.2 MSP430F5529单片机特性、结构和外部引脚
3.2.2 MSP430F5529单片机的结构
图3.2.1 MSP430F5529单片机结构框图
3.2 MSP430F5529单片机特性、结构和外部引脚
3.2.3 MSP430F5529单片机的外部引脚
MSP430F5529单片机具有80个引脚，采用LQFP封装，其引脚分布如图3.2.2所示。
MSP430单片机采用的是冯· 诺依曼结构。冯· 诺依曼结构是一种将程序存储器和数据存
储器合并在一起且指令和数据共享同一总线的存储器结构。MSP430单片机的结构主要包
含16位精简指令集CPU、存储器、片上外设、时钟系统、仿真系统以及连接它们的数据总线和地址总线，如图3.1.1所示。
图3.1.1 MSP430F5xx/6xx系列单片机结构
首先简单介绍MSP430单片机的结构和特性，然后重点介绍 MSP430单片机的CPU和存储器。

MSP430 寄存器资料

MSP430寄存器中文注释---P1/2口（带中断功能）/************************************************************ * DIGITAL I/O Port1/2 寄存器定义有中断功能************************************************************/ #define P1IN_ 0x0020 /* P1 输入寄存器 */const sfrb P1IN = P1IN_;#define P1OUT_ 0x0021 /* P1 输出寄存器 */sfrb P1OUT = P1OUT_;#define P1DIR_ 0x0022 /* P1 方向选择寄存器 */sfrb P1DIR = P1DIR_;#define P1IFG_ 0x0023 /* P1 中断标志寄存器*/sfrb P1IFG = P1IFG_;#define P1IES_ 0x0024 /* P1 中断边沿选择寄存器*/ sfrb P1IES = P1IES_;#define P1IE_ 0x0025 /* P1 中断使能寄存器 */sfrb P1IE = P1IE_;#define P1SEL_ 0x0026 /* P1 功能选择寄存器*/sfrb P1SEL = P1SEL_;#define P2IN_ 0x0028 /* P2 输入寄存器 */const sfrb P2IN = P2IN_;#define P2OUT_ 0x0029 /* P2 输出寄存器 */sfrb P2OUT = P2OUT_;#define P2DIR_ 0x002A /* P2 方向选择寄存器 */ sfrb P2DIR = P2DIR_;#define P2IFG_ 0x002B /* P2 中断标志寄存器 */sfrb P2IFG = P2IFG_;#define P2IES_ 0x002C /* P2 中断边沿选择寄存器 */ sfrb P2IES = P2IES_;#define P2IE_ 0x002D /* P2 中断使能寄存器 */sfrb P2IE = P2IE_;#define P2SEL_ 0x002E /* P2 功能选择寄存器 */sfrb P2SEL = P2SEL_;MSP430寄存器中文注释---P3/4口（无中断功能）/************************************************************* DIGITAL I/O Port3/4寄存器定义无中断功能************************************************************/#define P3IN_ 0x0018 /* P3 输入寄存器 */const sfrb P3IN = P3IN_;#define P3OUT_ 0x0019 /* P3 输出寄存器 */sfrb P3OUT = P3OUT_;#define P3DIR_ 0x001A /* P3 方向选择寄存器 */sfrb P3DIR = P3DIR_;#define P3SEL_ 0x001B /* P3 功能选择寄存器*/sfrb P3SEL = P3SEL_;#define P4IN_ 0x001C /* P4 输入寄存器 */const sfrb P4IN = P4IN_;#define P4OUT_ 0x001D /* P4 输出寄存器 */sfrb P4OUT = P4OUT_;#define P4DIR_ 0x001E /* P4 方向选择寄存器 */sfrb P4DIR = P4DIR_;#define P4SEL_ 0x001F /* P4 功能选择寄存器 */sfrb P4SEL = P4SEL_;/************************************************************* DIGITAL I/O Port5/6 I/O口寄存器定义PORT5和6 无中断功能************************************************************/#define P5IN_ 0x0030 /* P5 输入寄存器 */const sfrb P5IN = P5IN_;#define P5OUT_ 0x0031 /* P5 输出寄存器*/sfrb P5OUT = P5OUT_;#define P5DIR_ 0x0032 /* P5 方向选择寄存器*/ sfrb P5DIR = P5DIR_;#define P5SEL_ 0x0033 /* P5 功能选择寄存器*/ sfrb P5SEL = P5SEL_;#define P6IN_ 0x0034 /* P6 输入寄存器 */const sfrb P6IN = P6IN_;#define P6OUT_ 0x0035 /* P6 输出寄存器*/sfrb P6OUT = P6OUT_;#define P6DIR_ 0x0036 /* P6 方向选择寄存器*/ sfrb P6DIR = P6DIR_;#define P6SEL_ 0x0037 /* P6 功能选择寄存器*/ sfrb P6SEL = P6SEL_;MSP430寄存器中文注释--- 硬件乘法器/************************************************************ 硬件乘法器的寄存器定义************************************************************/ #define MPY_ 0x0130 /* 无符号乘法 */sfrw MPY = MPY_;#define MPYS_ 0x0132 /* 有符号乘法*/sfrw MPYS = MPYS_;#define MAC_ 0x0134 /* 无符号乘加 */sfrw MAC = MAC_;#define MACS_ 0x0136 /* 有符号乘加 */sfrw MACS = MACS_;#define OP2_ 0x0138 /* 第二乘数 */sfrw OP2 = OP2_;#define RESLO_ 0x013A /* 低6位结果寄存器 */sfrw RESLO = RESLO_;#define RESHI_ 0x013C /* 高6位结果寄存器 */sfrw RESHI = RESHI_;#define SUMEXT_ 0x013E /*结果扩展寄存器 */const sfrw SUMEXT = SUMEXT_;MSP430寄存器中文注释---看门狗和定时器/************************************************************* 看门狗定时器的寄存器定义************************************************************/#define WDTCTL_ 0x0120sfrw WDTCTL = WDTCTL_;#define WDTIS0 0x0001 /*选择WDTCNT的四个输出端之一*/#define WDTIS1 0x0002 /*选择WDTCNT的四个输出端之一*/#define WDTSSEL 0x0004 /*选择WDTCNT的时钟源*/#define WDTCNTCL 0x0008 /*清除WDTCNT端: 为1时从0开始计数*/#define WDTTMSEL 0x0010 /*选择模式 0: 看门狗模式; 1: 定时器模式*/#define WDTNMI 0x0020 /*选择NMI/RST 引脚功能 0:为 RST; 1:为NMI*/#define WDTNMIES 0x0040 /*WDTNMI=1时.选择触发延 0:为上升延 1:为下降延*/ #define WDTHOLD 0x0080 /*停止看门狗定时器工作 0:启动;1:停止*/#define WDTPW 0x5A00 /* 写密码:高八位*//* SMCLK= 1MHz定时器模式 */#define WDT_MDLY_32 WDTPW+WDTTMSEL+WDTCNTCL /* TSMCLK*2POWER 15=32ms 复位状态 */#define WDT_MDLY_8 WDTPW+WDTTMSEL+WDTCNTCL+WDTIS0 /* TSMCLK*2POWER 13=8.192ms " */#define WDT_MDLY_0_5 WDTPW+WDTTMSEL+WDTCNTCL+WDTIS1 /* TSMCLK*2POWER 9=0.512ms " */#define WDT_MDLY_0_064 WDTPW+WDTTMSEL+WDTCNTCL+WDTIS1+WDTIS0 /* TSMCLK*2POWER 6=0.512ms " *//* ACLK=32.768KHz 定时器模式*/#define WDT_ADLY_1000 WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL /* TACLK*2POWER1 5=1000ms " */#define WDT_ADLY_250 WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL+WDTIS0 /* TACLK*2POWER1 3=250ms " */#define WDT_ADLY_16 WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL+WDTIS1 /* TACLK*2POWER9 =16ms " */#define WDT_ADLY_1_9 WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL+WDTIS1+WDTIS0 /* TACLK*2POWER6 =1.9ms " *//* SMCLK=1MHz看门狗模式 */#define WDT_MRST_32 WDTPW+WDTCNTCL /* TSMCLK*2POWER 15=32ms 复位状态 */#define WDT_MRST_8 WDTPW+WDTCNTCL+WDTIS0 /* TSMCLK*2POWER 13=8.192ms " */#define WDT_MRST_0_5 WDTPW+WDTCNTCL+WDTIS1 /* TSMCLK*2POWER 9=0.512ms " */#define WDT_MRST_0_064 WDTPW+WDTCNTCL+WDTIS1+WDTIS0 /* TSMCLK*2POWER 6=0.512ms " *//* ACLK=32KHz看门狗模式 */#define WDT_ARST_1000 WDTPW+WDTCNTCL+WDTSSEL /* TACLK*2POWER1 5=1000ms " */#define WDT_ARST_250 WDTPW+WDTCNTCL+WDTSSEL+WDTIS0 /* TACLK*2POWER13=250ms " */#define WDT_ARST_16 WDTPW+WDTCNTCL+WDTSSEL+WDTIS1 /* TACLK*2POWER9 =16ms " */#define WDT_ARST_1_9 WDTPW+WDTCNTCL+WDTSSEL+WDTIS1+WDTIS0 /* TACLK*2POWER6 =1.9ms " */MSP430寄存器中文注释---A/D采样寄存器定义/************************************************************* ADC12 A/D采样寄存器定义************************************************************//*ADC12转换控制类寄存器*/#define ADC12CTL0_ 0x0;' /* ADC12 Control 0 */sfrw ADC12CTL0 = ADC12CTL0_;#define ADC12CTL1_ 0x01A2 /* ADC12 Control 1 */sfrw ADC12CTL1 = ADC12CTL1_;/*ADC12中断控制类寄存器*/#define ADC12IFG_ 0x01A4 /* ADC12 Interrupt Flag */sfrw ADC12IFG = ADC12IFG_;#define ADC12IE_ 0x01A6 /* ADC12 Interrupt Enable */sfrw ADC12IE = ADC12IE_;#define ADC12IV_ 0x01A8 /* ADC12 Interrupt Vector Word */sfrw ADC12IV = ADC12IV_;/*ADC12存贮器类寄存器*/#define ADC12MEM_ 0x0140 /* ADC12 Conversion Memory */#ifndef __IAR_SYSTEMS_ICC#define ADC12MEM ADC12MEM_ /* ADC12 Conversion Memory (for assembler) */#else#define ADC12MEM ((int*) ADC12MEM_) /* ADC12 Conversion Memory (for C) */#endif#define ADC12MEM0_ ADC12MEM_ /* ADC12 Conversion Memory 0 */ sfrw ADC12MEM0 = ADC12MEM0_;#define ADC12MEM1_ 0x0142 /* ADC12 Conversion Memory 1 */ sfrw ADC12MEM1 = ADC12MEM1_;#define ADC12MEM2_ 0x0144 /* ADC12 Conversion Memory 2 */ sfrw ADC12MEM2 = ADC12MEM2_;#define ADC12MEM3_ 0x0146 /* ADC12 Conversion Memory 3 */ sfrw ADC12MEM3 = ADC12MEM3_;#define ADC12MEM4_ 0x0148 /* ADC12 Conversion Memory 4 */ sfrw ADC12MEM4 = ADC12MEM4_;#define ADC12MEM5_ 0x014A /* ADC12 Conversion Memory 5 */ sfrw ADC12MEM5 = ADC12MEM5_;#define ADC12MEM6_ 0x014C /* ADC12 Conversion Memory 6 */ sfrw ADC12MEM6 = ADC12MEM6_;#define ADC12MEM7_ 0x014E /* ADC12 Conversion Memory 7 */ sfrw ADC12MEM7 = ADC12MEM7_;#define ADC12MEM8_ 0x0150 /* ADC12 Conversion Memory 8 */ sfrw ADC12MEM8 = ADC12MEM8_;#define ADC12MEM9_ 0x0152 /* ADC12 Conversion Memory 9 */ sfrw ADC12MEM9 = ADC12MEM9_;#define ADC12MEM10_ 0x0154 /* ADC12 Conversion Memory 10 */ sfrw ADC12MEM10 = ADC12MEM10_;#define ADC12MEM11_ 0x0156 /* ADC12 Conversion Memory 11 */ sfrw ADC12MEM11 = ADC12MEM11_;#define ADC12MEM12_ 0x0158 /* ADC12 Conversion Memory 12 */ sfrw ADC12MEM12 = ADC12MEM12_;#define ADC12MEM13_ 0x015A /* ADC12 Conversion Memory 13 */ sfrw ADC12MEM13 = ADC12MEM13_;#define ADC12MEM14_ 0x015C /* ADC12 Conversion Memory 14 */#define ADC12MEM15_ 0x015E /* ADC12 Conversion Memory 15 */sfrw ADC12MEM15 = ADC12MEM15_;/*ADC12存贮控制类寄存器*/#define ADC12MCTL_ 0x0080 /* ADC12 Memory Control */#ifndef __IAR_SYSTEMS_ICC#define ADC12MCTL ADC12MCTL_ /* ADC12 Memory Control (for assembler) */ #else#define ADC12MCTL ((char*) ADC12MCTL_) /* ADC12 Memory Control (for C) */ #endif#define ADC12MCTL0_ ADC12MCTL_ /* ADC12 Memory Control 0 */sfrb ADC12MCTL0 = ADC12MCTL0_;#define ADC12MCTL1_ 0x0081 /* ADC12 Memory Control 1 */sfrb ADC12MCTL1 = ADC12MCTL1_;#define ADC12MCTL2_ 0x0082 /* ADC12 Memory Control 2 */sfrb ADC12MCTL2 = ADC12MCTL2_;#define ADC12MCTL3_ 0x0083 /* ADC12 Memory Control 3 */sfrb ADC12MCTL3 = ADC12MCTL3_;#define ADC12MCTL4_ 0x0084 /* ADC12 Memory Control 4 */sfrb ADC12MCTL4 = ADC12MCTL4_;#define ADC12MCTL5_ 0x0085 /* ADC12 Memory Control 5 */sfrb ADC12MCTL5 = ADC12MCTL5_;#define ADC12MCTL6_ 0x0086 /* ADC12 Memory Control 6 */sfrb ADC12MCTL6 = ADC12MCTL6_;#define ADC12MCTL7_ 0x0087 /* ADC12 Memory Control 7 */sfrb ADC12MCTL7 = ADC12MCTL7_;#define ADC12MCTL8_ 0x0088 /* ADC12 Memory Control 8 */sfrb ADC12MCTL8 = ADC12MCTL8_;#define ADC12MCTL9_ 0x0089 /* ADC12 Memory Control 9 */#define ADC12MCTL10_ 0x008A /* ADC12 Memory Control 10 */sfrb ADC12MCTL10 = ADC12MCTL10_;#define ADC12MCTL11_ 0x008B /* ADC12 Memory Control 11 */sfrb ADC12MCTL11 = ADC12MCTL11_;#define ADC12MCTL12_ 0x008C /* ADC12 Memory Control 12 */sfrb ADC12MCTL12 = ADC12MCTL12_;#define ADC12MCTL13_ 0x008D /* ADC12 Memory Control 13 */sfrb ADC12MCTL13 = ADC12MCTL13_;#define ADC12MCTL14_ 0x008E /* ADC12 Memory Control 14 */sfrb ADC12MCTL14 = ADC12MCTL14_;#define ADC12MCTL15_ 0x008F /* ADC12 Memory Control 15 */sfrb ADC12MCTL15 = ADC12MCTL15_;/* ADC12CTL0 内8位控制寄存器位*/#define ADC12SC 0x001 /*采样/转换控制位*/#define ENC 0x002 /* 转换允许位*/#define ADC12TOVIE 0x004 /*转换时间溢出中断允许位*/#define ADC12OVIE 0x008 /*溢出中断允许位*/#define ADC12ON 0x010 /*ADC12内核控制位*/#define REFON 0x020 /*参考电压控制位*/#define REF2_5V 0x040 /*内部参考电压的电压值选择位 '0'为1.5V; '1'为2.5V */#define MSH 0x080 /*多次采样/转换位*/#define MSC 0x080 /*多次采样/转换位*//*SHT0 采样保持定时器0 控制ADC12的结果存贮器MEM0~MEM7的采样周期*/#define SHT0_0 0*0x100 /*采样周期=TADC12CLK*4 */#define SHT0_1 1*0x100 /*采样周期=TADC12CLK*8 */#define SHT0_2 2*0x100 /*采样周期=TADC12CLK*16 */#define SHT0_3 3*0x100 /*采样周期=TADC12CLK*32 */#define SHT0_4 4*0x100 /*采样周期=TADC12CLK*64 */#define SHT0_5 5*0x100 /*采样周期=TADC12CLK*96 */#define SHT0_6 6*0x100 /*采样周期=TADC12CLK*128 */ #define SHT0_7 7*0x100 /*采样周期=TADC12CLK*192 */ #define SHT0_8 8*0x100 /*采样周期=TADC12CLK*256 */ #define SHT0_9 9*0x100 /*采样周期=TADC12CLK*384 */ #define SHT0_10 10*0x100 /*采样周期=TADC12CLK*512 */ #define SHT0_11 11*0x100 /*采样周期=TADC12CLK*768 */ #define SHT0_12 12*0x100 /*采样周期=TADC12CLK*1024 */ #define SHT0_13 13*0x100 /*采样周期=TADC12CLK*1024 */ #define SHT0_14 14*0x100 /*采样周期=TADC12CLK*1024 */ #define SHT0_15 15*0x100 /*采样周期=TADC12CLK*1024 */ /*SHT1 采样保持定时器1 控制ADC12的结果存贮器MEM8~MEM15的采样周期*/#define SHT1_0 0*0x100 /*采样周期=TADC12CLK*4 */#define SHT1_1 1*0x100 /*采样周期=TADC12CLK*8 */#define SHT1_2 2*0x100 /*采样周期=TADC12CLK*16 */#define SHT1_3 3*0x100 /*采样周期=TADC12CLK*32 */#define SHT1_4 4*0x100 /*采样周期=TADC12CLK*64 */#define SHT1_5 5*0x100 /*采样周期=TADC12CLK*96 */#define SHT1_6 6*0x100 /*采样周期=TADC12CLK*128 */ #define SHT1_7 7*0x100 /*采样周期=TADC12CLK*192 */ #define SHT1_8 8*0x100 /*采样周期=TADC12CLK*256 */ #define SHT1_9 9*0x100 /*采样周期=TADC12CLK*384 */ #define SHT1_10 10*0x100 /*采样周期=TADC12CLK*512 */ #define SHT1_11 11*0x100 /*采样周期=TADC12CLK*768 */ #define SHT1_12 12*0x100 /*采样周期=TADC12CLK*1024 */ #define SHT1_13 13*0x100 /*采样周期=TADC12CLK*1024 */ #define SHT1_14 14*0x100 /*采样周期=TADC12CLK*1024 */ #define SHT1_15 15*0x100 /*采样周期=TADC12CLK*1024 *//* ADC12CTL1 内8位控制寄存器位*/#define ADC12BUSY 0x0001 /*ADC12忙标志位*/#define CONSEQ_0 0*2 /*单通道单次转换*/#define CONSEQ_1 1*2 /*序列通道单次转换*/#define CONSEQ_2 2*2 /*单通道多次转换*/#define CONSEQ_3 3*2 /*序列通道多次转换*/#define ADC12SSEL_0 0*8 /*ADC12内部时钟源*/#define ADC12SSEL_1 1*8 /*ACLK*/#define ADC12SSEL_2 2*8 /*MCLK*/#define ADC12SSEL_3 3*8 /*SCLK*/#define ADC12DIV_0 0*0x20 /*1分频*/#define ADC12DIV_1 1*0x20 /*2分频*/#define ADC12DIV_2 2*0x20 /*3分频*/#define ADC12DIV_3 3*0x20 /*4分频*/#define ADC12DIV_4 4*0x20 /*5分频*/#define ADC12DIV_5 5*0x20 /*6分频*/#define ADC12DIV_6 6*0x20 /*7分频*/#define ADC12DIV_7 7*0x20 /*8分频*/#define ISSH 0x0100 /*采样输入信号反向与否控制位*/#define SHP 0x0200 /*采样信号(SAMPCON)选择控制位*/#define SHS_0 0*0x400 /*采样信号输入源选择控制位 ADC12SC*/#define SHS_1 1*0x400 /*采样信号输入源选择控制位 TIMER_A.OUT1*/ #define SHS_2 2*0x400 /*采样信号输入源选择控制位 TIMER_B.OUT0*/ #define SHS_3 3*0x400 /*采样信号输入源选择控制位 TIMER_B.OUT1*/ /*转换存贮器地址定义位*/#define CSTARTADD_0 0*0x1000 /*选择MEM0首地址*/#define CSTARTADD_1 1*0x1000 /*选择MEM1首地址*/#define CSTARTADD_2 2*0x1000 /*选择MEM2首地址*/#define CSTARTADD_3 3*0x1000 /*选择MEM3首地址*/#define CSTARTADD_4 4*0x1000 /*选择MEM4首地址*/#define CSTARTADD_5 5*0x1000 /*选择MEM5首地址*/#define CSTARTADD_6 6*0x1000 /*选择MEM6首地址*/#define CSTARTADD_7 7*0x1000 /*选择MEM7首地址*/#define CSTARTADD_8 8*0x1000 /*选择MEM8首地址*/#define CSTARTADD_9 9*0x1000 /*选择MEM9首地址*/#define CSTARTADD_10 10*0x1000 /*选择MEM10首地址*/#define CSTARTADD_11 11*0x1000 /*选择MEM11首地址*/#define CSTARTADD_12 12*0x1000 /*选择MEM12首地址*/#define CSTARTADD_13 13*0x1000 /*选择MEM13首地址*/ #define CSTARTADD_14 14*0x1000 /*选择MEM14首地址*/#define CSTARTADD_15 15*0x1000 /*选择MEM15首地址*//* ADC12MCTLx */#define INCH_0 0 /*选择模拟量通道0 A0 */ #define INCH_1 1 /*选择模拟量通道0 A1*/ #define INCH_2 2 /*选择模拟量通道0 A2*/ #define INCH_3 3 /*选择模拟量通道0 A3*/ #define INCH_4 4 /*选择模拟量通道0 A4*/ #define INCH_5 5 /*选择模拟量通道0 A5*/ #define INCH_6 6 /*选择模拟量通道0 A6*/ #define INCH_7 7 /*选择模拟量通道0 A7*/ #define INCH_8 8 /*VEREF+*/#define INCH_9 9 /*VEREF-*/#define INCH_10 10 /*片内温度传感器的输出*/ #define INCH_11 11 /*(AVCC-AVSS)/2*/#define INCH_12 12 /*(AVCC-AVSS)/2*/#define INCH_13 13 /*(AVCC-AVSS)/2*/#define INCH_14 14 /*(AVCC-AVSS)/2*/#define INCH_15 15 /*(AVCC-AVSS)/2*//*参考电压源选择位*/#define SREF_0 0*0x10 /*VR+ = AVCC; VR- = AVSS*/#define SREF_1 1*0x10 /*VR+ = VREF+; VR- = AVSS*/#define SREF_2 2*0x10 /*VR+ = VEREF+; VR- = AVSS*/#define SREF_3 3*0x10 /*VR+ = VEREF+; VR- = AVSS*/#define SREF_4 4*0x10 /*VR+ = AVCC; VR- = VREF-*/#define SREF_5 5*0x10 /*VR+ = VREF+; VR- = VREF-*/#define SREF_6 6*0x10 /*VR+ = VEREF+; VR- = VREF-*/#define SREF_7 7*0x10 /*VR+ = VEREF+; VR- = VREF-*/#define EOS 0x80 /*序列结束选择位*/MSP430寄存器中文注释----串口寄存器/************************************************************* USART 串口寄存器"UCTL","UTCTL","URCTL"定义的各个位可串口1 串口2公用************************************************************//* UCTL 串口控制寄存器*/#define PENA 0x80 /*校验允许位*/#define PEV 0x40 /*偶校验为0时为奇校验*/#define SPB 0x20 /*停止位为2 为0时停止位为1*/#define CHAR 0x10 /*数据位为8位为0时数据位为7位*/#define LISTEN 0x08 /*自环模式(发数据同时在把发的数据接收回来)*/#define SYNC 0x04 /*同步模式为0异步模式*/#define MM 0x02 /*为1时地址位多机协议(异步) 主机模式(同步);为0时线路空闲多机协议(异步) 从机模式(同步)*/#define SWRST 0x01 /*控制位*//* UTCTL 串口发送控制寄存器*/#define CKPH 0x80 /*时钟相位控制位(只同步方式用)为1时时钟UCLK延时半个周期*/#define CKPL 0x40 /*时钟极性控制位为1时异步与UCLK相反;同步下降延有效*/#define SSEL1 0x20 /*时钟源选择位:与SSEL0组合为0,1,2,3四种方式*/#define SSEL0 0x10 /*"0"选择外部时钟,"1"选择辅助时钟,"2","3"选择系统子时钟 */#define URXSE 0x08 /*接收触发延控制位(只在异步方式下用)*/#define TXWAKE 0x04 /*多处理器通信传送控制位(只在异步方式下用)*/#define STC 0x02 /*外部引脚STE选择位为0时为4线模式为1时为3线模式*/#define TXEPT 0x01 /*发送器空标志*//* URCTL 串口接收控制寄存器同步模式下只用两位:FE和OE*/#define FE 0x80 /*帧错标志*/#define PE 0x40 /*校验错标志位*/#define OE 0x20 /*溢出标志位*/#define BRK 0x10 /*打断检测位*/#define URXEIE 0x08 /*接收出错中断允许位*/#define URXWIE 0x04 /*接收唤醒中断允许位*/#define RXWAKE 0x02 /*接收唤醒检测位*/#define RXERR 0x01 /*接收错误标志位*//************************************************************* USART 0 串口0寄存器定义************************************************************/#define U0CTL_ 0x0070 /* UART 0 Control */sfrb U0CTL = U0CTL_;#define U0TCTL_ 0x0071 /* UART 0 Transmit Control */sfrb U0TCTL = U0TCTL_;#define U0RCTL_ 0x0072 /* UART 0 Receive Control */sfrb U0RCTL = U0RCTL_;#define U0MCTL_ 0x0073 /* UART 0 Modulation Control */sfrb U0MCTL = U0MCTL_;#define U0BR0_ 0x0074 /* UART 0 Baud Rate 0 */sfrb U0BR0 = U0BR0_;#define U0BR1_ 0x0075 /* UART 0 Baud Rate 1 */sfrb U0BR1 = U0BR1_;#define U0RXBUF_ 0x0076 /* UART 0 Receive Buffer */ const sfrb U0RXBUF = U0RXBUF_;#define U0TXBUF_ 0x0077 /* UART 0 Transmit Buffer */ sfrb U0TXBUF = U0TXBUF_;/* Alternate register names */#define UCTL0_ 0x0070 /* UART 0 Control */sfrb UCTL0 = UCTL0_;#define UTCTL0_ 0x0071 /* UART 0 Transmit Control */ sfrb UTCTL0 = UTCTL0_;#define URCTL0_ 0x0072 /* UART 0 Receive Control */ sfrb URCTL0 = URCTL0_;#define UMCTL0_ 0x0073 /* UART 0 Modulation Control */ sfrb UMCTL0 = UMCTL0_;#define UBR00_ 0x0074 /* UART 0 Baud Rate 0 */sfrb UBR00 = UBR00_;#define UBR10_ 0x0075 /* UART 0 Baud Rate 1 */sfrb UBR10 = UBR10_;#define RXBUF0_ 0x0076 /* UART 0 Receive Buffer */ const sfrb RXBUF0 = RXBUF0_;#define TXBUF0_ 0x0077 /* UART 0 Transmit Buffer */ sfrb TXBUF0 = TXBUF0_;#define UCTL_0_ 0x0070 /* UART 0 Control */sfrb UCTL_0 = UCTL_0_;#define UTCTL_0_ 0x0071 /* UART 0 Transmit Control */ sfrb UTCTL_0 = UTCTL_0_;#define URCTL_0_ 0x0072 /* UART 0 Receive Control */ sfrb URCTL_0 = URCTL_0_;#define UMCTL_0_ 0x0073 /* UART 0 Modulation Control */ sfrb UMCTL_0 = UMCTL_0_;#define UBR0_0_ 0x0074 /* UART 0 Baud Rate 0 */sfrb UBR0_0 = UBR0_0_;#define UBR1_0_ 0x0075 /* UART 0 Baud Rate 1 */sfrb UBR1_0 = UBR1_0_;#define RXBUF_0_ 0x0076 /* UART 0 Receive Buffer */ const sfrb RXBUF_0 = RXBUF_0_;#define TXBUF_0_ 0x0077 /* UART 0 Transmit Buffer */ sfrb TXBUF_0 = TXBUF_0_;/************************************************************* USART 1 串口1寄存器定义************************************************************/#define U1CTL_ 0x0078 /* UART 1 Control */sfrb U1CTL = U1CTL_;#define U1TCTL_ 0x0079 /* UART 1 Transmit Control */ sfrb U1TCTL = U1TCTL_;#define U1RCTL_ 0x007A /* UART 1 Receive Control */ sfrb U1RCTL = U1RCTL_;#define U1MCTL_ 0x007B /* UART 1 Modulation Control */ sfrb U1MCTL = U1MCTL_;#define U1BR0_ 0x007C /* UART 1 Baud Rate 0 */sfrb U1BR0 = U1BR0_;#define U1BR1_ 0x007D /* UART 1 Baud Rate 1 */#define U1RXBUF_ 0x007E /* UART 1 Receive Buffer */ const sfrb U1RXBUF = U1RXBUF_;#define U1TXBUF_ 0x007F /* UART 1 Transmit Buffer */ sfrb U1TXBUF = U1TXBUF_;#define UCTL1_ 0x0078 /* UART 1 Control */sfrb UCTL1 = UCTL1_;#define UTCTL1_ 0x0079 /* UART 1 Transmit Control */ sfrb UTCTL1 = UTCTL1_;#define URCTL1_ 0x007A /* UART 1 Receive Control */ sfrb URCTL1 = URCTL1_;#define UMCTL1_ 0x007B /* UART 1 Modulation Control */ sfrb UMCTL1 = UMCTL1_;#define UBR01_ 0x007C /* UART 1 Baud Rate 0 */sfrb UBR01 = UBR01_;#define UBR11_ 0x007D /* UART 1 Baud Rate 1 */sfrb UBR11 = UBR11_;#define RXBUF1_ 0x007E /* UART 1 Receive Buffer */ const sfrb RXBUF1 = RXBUF1_;#define TXBUF1_ 0x007F /* UART 1 Transmit Buffer */ sfrb TXBUF1 = TXBUF1_;#define UCTL_1_ 0x0078 /* UART 1 Control */sfrb UCTL_1 = UCTL_1_;#define UTCTL_1_ 0x0079 /* UART 1 Transmit Control */ sfrb UTCTL_1 = UTCTL_1_;#define URCTL_1_ 0x007A /* UART 1 Receive Control */ sfrb URCTL_1 = URCTL_1_;#define UMCTL_1_ 0x007B /* UART 1 Modulation Control */#define UBR0_1_ 0x007C /* UART 1 Baud Rate 0 */sfrb UBR0_1 = UBR0_1_;#define UBR1_1_ 0x007D /* UART 1 Baud Rate 1 */sfrb UBR1_1 = UBR1_1_;#define RXBUF_1_ 0x007E /* UART 1 Receive Buffer */ const sfrb RXBUF_1 = RXBUF_1_;#define TXBUF_1_ 0x007F /* UART 1 Transmit Buffer */ sfrb TXBUF_1 = TXBUF_1_;。

第五讲 MSP430单片机工作模式

• 应该只在需要时打开外设。
• 使用低功耗集成外设模块来取代软件启动的功能。例如Timer_A 和Timer_B 可自动生成PWM 并且捕捉外部时序，而无需CPU 资源。 • 计算出的转移和快速表查询应该用来取代标志轮询和长软件计算。 • 由于开销，应避免频繁的子例程和函数调用。 • 对于较长的软件例程，应使用单周期CPU 寄存器。
上图描述了状态寄存器位。下面我们给予细致的解释。
位
V
说明
溢出位当一个算术运算的结果溢出带符号变量范围时，这个位被置位。 ADD(.B)MADDC(.B) 在以下情况时置位：正+正=负负+负=负否则复位 SUB(.B)MSUBC(.B)MCMP(.B) 在以下情况时置位：正-负=负负-正=正否则复位
CPU 关闭。当置位时，关闭CPU。
红色标出的四个位和CPห้องสมุดไป่ตู้工作模式相关。
GIE
通用中断使能。当置位时，启用可屏蔽中断。当置位时，所有可屏蔽中断被禁用。
N
负标志位。当一个字节或者字运算的结果为负时置位，当结果不为负时清除。字运算：N 被设定为结果的位15 的值。字节运算：N 被设定为结果的位7 的值。零标志位。当一个字节或字运算的结果为0 时置位，当结果不为0 时清除。
设置中断返回后的状态寄存器
__intrinsic unsigned short _BIC_SR_IRQ(unsigned short); 清零中断返回后的状态寄存器
在头文件msp430g2553.h中： #define CPUOFF (0x0010u) #define OSCOFF (0x0020u) #define SCG0 (0x0040u) #define SCG1 (0x0080u) #define LPM0_bits #define LPM1_bits #define LPM2_bits #define LPM3_bits #define LPM4_bits (CPUOFF) (SCG0+CPUOFF) (SCG1+CPUOFF) (SCG1+SCG0+CPUOFF) (SCG1+SCG0+OSCOFF+CPUOFF)

430寄存器的为定义

430寄存器的为定义:特殊寄存器1.中断使能1寄存器IE1是一个8位寄存器,它可以控制其相应模块中断使能UTXIE0URXIE0ACCVIE NMIIE x x OFIE WDTIEUTXIE0:0关闭USART0发送中断1打开USART0发送中断URXIE0:0关闭USART0接受中断1打开USART0接受中断ACCVIE:FLASH非法访问中断使能控制位0关闭中断1打开中断NMIIE:非屏蔽中断使能控制位0关闭中断1打开中断OFIE:晶体错处中断使能控制位0关闭中断1打开中断WDTIE:看门狗中断使能控制位0关闭看门狗中断1打开看门狗中断2.中断使能寄存器2IE2,是一个8位寄存器UTXIE1URXIE1UTXIE10关闭USART1发送中断1打开USART1发送中断URXIE10关闭USART1接受中断1打开USART1接受中断3.中断标志寄存器1IFG1,是一个8位寄存器UTXIFG0URXIFG0NMIIFG OFIFG WDTIFGUTXIFG0:传输中断标志(USART0发送)0没有产生中断1发生中断URXIFG0:传输中断标志(USART0接受)0没有产生中断1发生中断NMIIFG:非屏蔽中断标志0没有中断1产生中断OFIFG:晶体出错中断标志0没有中断1产生中断WDTIFG:看门狗中断标志0没有产生中断1产生中断4.中断标志寄存器2IFG2,它是一个8位的中断寄存器UTXIFG1URXIFG1UTXIFG1:传输中断标志(USART1发送)0没有产生中断1发生中断URXIFG1:传输中断标志(USART1接受)0没有产生中断1发生中断5.模块使能1寄存器ME1,它是一个8位寄存器UTXE0URXE0/USPIE0UTXE0:USART0的传输使能.0USART0传输不工作1USART0传输工作URXE0/USPIE0:作为USART0使用时:1接受使能0接受不使能作为SPI使用时:0SPI不工作1SPI工作6.模块使能2寄存器ME2,它是个8位寄存器UTXE1URXE1/USPIE1UTXE1:USART1的传输使能.0USART1传输不工作1USART1传输工作URXE1/USPIE1:作为USART1使用时:1接受使能0接受不使能作为SPI使用时:0SPI不工作1SPI工作时钟模块寄存器主要寄存器有DCOCTL BCSCTL1BCSCTOL21.DCOCTL寄存器是一个8位的寄存器,位定义:DCOx(7--5)MODx(4--0)DCOx:用来选择时钟频率MODx:频率调制选择2.BCSCTL1:是8位寄存器,位定义XT2OFF XTS DIVAx XT5V RSELx(2--0)XT2OFF:来控制XT2震荡器的开启和停止0关闭1启动XTS:选择低频模式还是高频模式0低频模式1高频模式DIVAx:来选择分频系数XT5V:选择复位RSELx:选择内部电阻3.BCSCTL2寄存器是8位的,其位定义如下:SELMx DIVMx SELS DIVSx DCORSELMx:选择MCLK的时钟源整体值为0或者1时钟源为DCOCLK2MCLK的时钟源为高速晶体震荡器3低速晶体震荡器DIVMx:分频因子0分频为11分频22分频43分频8DCOR:选择外部电阻还是内部电阻0内部电阻1外部电阻430的工作模式选择主要通过状态寄存器中的以下位来设置CPUOFF OSCFF SCG0 SCG1I/O端口模块:1.P1端口是一个8位的,它有方向寄存器P1DIR中断使能寄存器P1IE触发沿选择寄存器P1IES中断标志寄存器P1IFG输入寄存器P1IN输出寄存器P1OUT功能选择寄存器P1SEL2.P2端口是一个8位的,它有方向寄存器P2DIR中断使能寄存器P2IE触发沿选择寄存器P2IES中断标志寄存器P2IFG输入寄存器P2IN输出寄存器P2OUT功能选择寄存器P2SEL3.P3端口是一个8位的,它有方向寄存器P3DIR,输入寄存器P3IN,输出寄存器P3OUT,功能选择寄存器P3SEL4.P4P5P6....只有方向寄存器输入寄存器输出寄存器功能选择寄存器定时器模块包括看门狗TIMER_A,TIMER_B看门狗控制寄存器WDTCTL是16位控制字1.WDTCTL寄存器的位定义口令字节HOLD NMIES NMI TMSEL CNTCL SEL IS.1IS.0读口令字节是69H,写看门狗口令是5AHOLD:看门狗停止位0看门狗工作1看门狗停止工作NMIES:看门狗定时器中断触发沿选择位0上升沿1下降沿NMI://RST NMI管脚功能选择0复位功能1NMI功能TMSEL:看门狗工作模式选择0看门狗模式1定时器模式CNTCL:清除看门狗定时器控制位0不清除内容1清楚寄存器内容SEL:看门狗时钟源选择0选择SMCLK1选择ACLKIS1IS0:看门狗时间间隔选择0032768018192105121164定时器A TIMER_A,有三个捕获比较寄存器,支持多个时序控制,多个PWM脉冲输出,有多种中断功能(记数溢出中断,捕获比较中断)主要寄存器有TACTL TAR TAIV CCTLn CCRn1.TACTL寄存器是一个16位的寄存器,用来控制定时器SSEL1SSEL0ID1DI0MC1MC0CLR TAIE TAIFGSSEL1SSEL0定时器时钟源选择位00使用外部管脚信号做输入01ACLK10MCLK11使用外部输入时钟ID1ID0选择输入时钟分频系数00直通,不分频011/2101/4111/8MC1MC0选择定时器工作模式00停止模式01增计数器模式10连续记数模式11增/减记数模式CLR:定时器A清楚控制0不清楚1清楚TAIE:定时器中断使能0不允许中断1允许中断TAIFG:中断标志位0没有中断1有中断产生2.TAR寄存器是执行记数单元,允许读写3.TAIV寄存器是定时器中断相量寄存器TAIV=02,CCR1的CCIFG中断TAIV=04,CCR2的CCIFG中断TAIV=0A,TAIFG中断TLn是捕获/比较寄存器,是16字节的寄存器位定义:CAPTMOD1CAPTMOD0CCIS.1CCIS.0SCS SCCI CAP高字节OUTMOD2OUTMOD1OUTMOD0CCIE CCI OUT COV CCIFG低字节CAPTMOD1--0来选择捕获模式00禁止捕获模式01上升沿捕获模式10下降沿捕获模式11上升沿和下降沿捕获模式CCIS1CCIS0捕获/比较输入模式00选择CCIxA作为捕获事件的输入信号01选择CCIxB作为捕获事件的输入信号10选择GND作为捕获事件的输入信号11选择VCC作为捕获事件的输入信号SCS:同步捕获源0异步捕获1同步捕获SCCI:同步捕获/比较输入CAP:捕获模式选择0比较模式1捕获模式OUTMOD2OUTMOD1OUTMOD0输出模式选择000输出模式001置位模式010PWM翻转/复位011PWM置位/复位100翻转101复位110PWM翻转/置位111PWM复位/置位CCIE:捕获/比较中断使能位0不允许中断1允许中断CCI:捕获/比较输入信号OUT:输出0低电平1高电平COV:捕获溢出0没有溢出1捕获溢出CCIFG:捕获/比较中断标志0不产生中断1产生中断Rn寄存器.该寄存器在捕获/比较模块中,可以读和写.在捕获方式下,当满足捕获条件时,硬件自动将计数器TAR的数据写入该寄存器.在比较方式中,用户根据需要设定的时间长短,并结合定时器的工作方式和定时器的输入时钟信号写入该寄存器相应数据定时器TIMER_B定时器TIMER_B的主要寄存器有TBCTL TBR TBIV TBCCTLn TBCCRn(其中n的值为0---6)1.TBCTL寄存器是一个16位寄存器,它可以完成对TIMER_B的控制设置TBCLGRP1TBCLGRP0CNTL.1CNTL.0TBSSEL1TBSSEL.0高字节ID1ID0MC1MC0TBCLR TBIE TBIFG低字节TBCLGRP1TBCLGRP0该两位用来决定是单独还是成组装载比较锁存器00单独装载(比较锁存器由各自的TBCCTLx寄存器的CLLDx来控制)01分为3组装载10分为两组装载11选择1组装载CNTL1CNYL0选择定时器长度0016位最大FFFF0112位最大FFF1010位最大3FF118位最大FFTBSSEL1TBSSEL0选择时钟源00TBCLK使用外部管教信号作为输入01ACLK10MCLK11INCLK(外部输入时钟)ID1ID0选择分频系数00直通,不分频011/2分频101/4分频111/8分频MC1MC0选择定时器工作模式00停止模式01增记数模式10连续记数模式11增/减记数模式2.TBR寄存器是执行记数单元,是计数器的主体,该记数器是一个16位的寄存器,该寄存器可以读和写,但必须按字的方式读写.写入寄存器的时候,应该停止计数器的记数3.TBIV寄存器是中断相量寄存器,它用来判断是哪个中断源发生中断.它是一个16位的寄存器.它是中断想量寄存器.中断源中断标志TBIV=02捕获/比较1CCR1的CCIFGTBIV=04捕获/比较2CCR2的CCIFGTBIV=0A定时器溢出CCR5的CCIFGTBIV=06CCR3的CCIFGTBIV=08CCR4的CCIFGTBIV=0C CCR6的CCIFGTBIV=0E TBIFGTBCCTLn寄存器,是16位寄存器,该寄存器是用来控制捕获/比较模块的.CAPTMOD1CAPTMOD0CCIS.1CCIS.0SCS CLLDI CLLD0CAP高字节OUTMOD2OUTMOD1OUTMOD0CCIE CCI OUT COV CCIFG低字节CAPTMOD1CAPTMOD0选择捕获模式00禁止捕获01上升沿捕获10下降沿捕获11上升沿和下降沿捕获CCIS1CCIS0捕获/比较输入选择00选择CCIxA作为捕获事件的输入信号01选择CCIxB作为捕获事件的输入信号10选择GND作为捕获事件的输入信号11选择VCC作为捕获事件的输入信号SCS:同步捕获源0异步捕获1同步捕获CLLD1CLLD0比较存储器的状态方式00立即装载01当TBR记数到0时,TBCCRx的数据装载到TBCLx10在增减记述器模式下,当TBR记数到TBCL0或者0时,TBCCRx的数据装载到TBCLx,,在连续记数模式下,当TBR记数到0时,TBCCRx的数据就装载到TBCLx中11上升沿和下降沿捕获模式CAP:捕获模式选择0比较模式1捕获模式OUTMOD2OUTMOD1OUTMOD0输出模式选择000输出001置位010PWM翻转/复位011PWM置位/复位100翻转101复位110PWM翻转/置位111PWM复位/置位CCIE:捕获/比较中断使能位0不允许中断1允许中断CCI:捕获/比较输入信号OUT:输出0低电平1高电平COV:捕获溢出0没有溢出1捕获溢出CCIFG:捕获/比较中断标志0不产生中断1产生中断4.TBCCRn寄存器.该寄存器在捕获/比较模块中,可以读和写.在捕获方式下,当满足捕获条件时,硬件自动将计数器TAR的数据写入该寄存器.在比较方式中,用户根据需要设定的时间长短,并结合定时器的工作方式和定时器的输入时钟信号写入该寄存器相应数据比较器模块比较器模块A支持A/D转换.主要寄存器有:CACTL1CACTL2CAPD1.CACTL1是一个8位寄存器CAEX CAESEL CAREF1CAREF0CAON CAIES CAIE CAIFGCAEX:比较器交换输入端,也控制比较器的输出是否是反向.CARSEL:比较器的参考选择CAEX CARSEL00内部参考电源接正端01内部参考电源接负端10内部参考电源接负端11内部参考电源接正端CAREF1CAREF0选择参考电源00内部参考电源关闭,使用外部参考电源01选择0.25Vcc作为参考电压10选择0.5Vcc作为参考电压11选择二极管电压作为参考电压CAON:比较器的开关控制0关闭比较器1开启比较器CAIES:比较器中断沿触发选择0上升沿1下将沿CAIE:中断使能0不允许中断1允许中断CAIFG:中断标志位0没有中断1有中断产生2.CACTL2寄存器,该寄存器是一个8位P2CA1P2CA0CAF CAOUT(高4位没有用)P2CA1:来选择CA1管脚0管脚不接到CA11管脚接到CA1P2CA0:来选择CA0管脚0管脚不接到CA01管脚接到CA0CAF:比较器输出滤波选择0比较器不进行输出滤波处理1比较器进行输出滤波处理CAOUT:比较器输出该位是只读位,不可进行写操作3.CAPD寄存器,是8位寄存器用来控制输入缓冲功能,当某位为1进行输入缓冲,当某位为0时,则关闭输入缓冲FLASH模块主要寄存器有FCTL1FCTL2FCTL31.FCTL1寄存器是一个16位寄存器,它控制FLASH的操作安全健值(15---8位)BKWRT WRT未用未用未用MERAS ERASE未用读健值96写健值5ABKWRT:按块写模式0关闭块写模式1打开块写模式WRT:写模式0关闭写模式1打开写模式MERAS ERASE控制擦除操作00不擦除01只擦除单个段10擦除所有主程序11擦除所有主程序段和信息段2.FCTL2是一个16位的寄存器安全健值(15---8位)SSEL1SSEL0FN5FN4FN3FN2FN1FN0SSEL1SSEL0时钟源选择00ACLK01MCLK10SMCLK11SMCLKFN5---FN0定义了分频系数3.FCTL3寄存器是一个16位寄存器,它定义了标志位安全健值(15---8位)未用未用EMEX LOCK WAIT ACCIFG KEYV BUSY EMEX:紧急退出位0不退出FLASH操作1立即退出FLASH操作LOCK:加锁位0可对FLASH操作1不可对FLASH写和擦除操作WAIT:等待指示位0没有准备好下一次写操作1准备好下一次写操作ACCIFG:非法访问中断标志0没有非法访问1非法访问KEYV:安全健值出错标志0安全健值正确1安全健值不正确BUSY:忙标志0不忙1忙USART模块USART模块的结构:可以实现异步和同步通信.接受部分:有一个接受状态字,接受寄存器,接受移位寄存器及控制模块发送部分:发送寄存器,发送移位寄存器及控制部分波特率产生部分:波特率发生器,波特率寄存器,波特率调整寄存器.该模块的寄存器有:UxCTL UxTCTL UxRCTL UxMCTL UxBR0UxBR1UxRXBUF UxTXBUF等等.1.UxCTL寄存器是一个8位寄存器,通过它可以设置通信协议通信模式通信校验位PENA PEV SPB CHAR LISTEN SYNC MM SWRATPENA:校验使能位.0不允许校验1允许校验(发送时带校验位,接受时受到校验位)PEV:奇偶校验位0:奇校验1偶校验SPB:停止位0发送带一个停止位1发送带两个停止位CHAR:字符长度位07个数据位18个数据位LISTEN:监听使能位.0无反馈1有反馈SYNC:同步异步模式选择位0异步选择位1同步选择位MM:多机模式选择0空闲时多机模式1地址位多机模式SWRST:软件复位使能0模块复位允许1模块复位禁止2.UxTCTL寄存器是一个8位寄存器,它来控制发送操作.CKPH CKPL SSEL1SSEL0URXSE TXWAKE STC TXEPT CKPH:在SPI模式下控制UCLK时钟相位0使用正常的UCLK1使用延迟半个的UCLK CKPL:时钟极性选择0在UART模式下UCLKI与UCLK极性一致,在SPI模式下上升沿输出.1在在UART模式下UCLKI与UCLK极性相反,在SPI模式下下降沿输出SSEL1SSEL0:时钟源选择00选择外部时钟UCLK01选择辅助时钟ACLK10选择子系统时钟SMCLK11选择子系统时钟SMCLKURXSE:接受沿选择0没有接受到数据1接受到数据TXWAKE:发送器唤醒0下个字节是数据1下个字节是地址STC:STE管脚选择0STE管脚使能,选择SPI的4线模式1STE管脚禁止,3线模式TXEPT:发送器空标志0有数据1空状态,无数据3.UxRCTL寄存器是一个8位,它控制接受模块操作FE PE OE BRK URXEIE URXWIE RXWAKE RXERRFE:帧出错标志0没有错误1有错误PE:检验出错标志0检验正确1检验错误OE:溢出标志0没有溢出1有溢出发生BRK:打断检测位0没有打断1有打断URXEIE:接受出错中断允许0不允许中断1允许中断URXWIE:接受唤醒中断允许0接受到1个直接就置位URXIFGX1接受到地址才置位URXIFGXRXWAKE:唤醒标志位0接受到的是数据1接受到的书地址RXERR:接受出错标志:0没有接受错误1接受错误发生UxBR0UxBR1UxMCTL寄存器共同来确定波特率波特率=BRCLK/(UBR+(M7+M6+......M0)/8)4.UxRXBUF UxTXBUF寄存器是接受和发送缓冲寄存器ADC模块对该模块的寄存器进行操作可以完成A/D转换.主要寄存器有转换控制寄存器ADC12CTL0ADC12CTL1中断控制寄存器ADC12IFG ADC12IE ADC12IV存储控制寄存器ADC12MCTL0---15ADC转换控制寄存器A1.DC12CTL0寄存器是一个16位的寄存器SHT1x(3....0)SHT0x(3....0)高字节MSC REF2_5V REFON ADC12ON ADC12OVIE ADC12TOVIE ENC ADC12SC 低字节SHT1x(3....0):采样保持时间.该4为定义了保持在转换结果寄存器ADC12MEM8---15中的转换采样时间/时序采样周期是ADC12CLK周期*4的整数倍当SHT1x(3....0)=2时,采样周期为ADC12CLK周期的8倍SHT0x(3....0):采样保持时间.该4为定义了保持在转换结果寄存器ADC12MEM0---7中的转换采样时间/时序采样周期是ADC12CLK周期*4的整数倍当SHT0x(3....0)=2时,采样周期为ADC12CLK周期的8倍MSC:多次采样转换位0采样定时器需要SHI信号的上升沿触发.1首次转换有SHI 的上升沿触发采样定时器,后面的采样周期将在前一次转换完成后立即进行,不需要SHI信号上升沿触发REF2_5V:内部参考电压选择0 1.5V1 2.5VREFON:内部参考电压控制0关闭内部参考电压1打开内部参考电压ADC12ON:ADC12模块控制位0关闭ADC121打开ADC12ADC12OVIE:ADC12MEMx溢出中断使能0溢出中断不使能1溢出中断使能ADC12TOVIE:ADC12模块的转换时间溢出中断使能0转换时间溢出中断不使能1转换时间溢出中断使能ENC:转换允许0不允许转换1允许转换ADC12SC:开始转换位0不转换1开始转换ADC12CTL1寄存器是一个16位的寄存器CSTARTADD3--0SHS1--0SHP ISSH高字节ADC12DIV2--0ADC12SSEL1--0CONSEQ1--0ADC12BUSYCSTARTADD3--0:转换其始地址0--15对应ADC12MEM0---15SHS1SH10采样保持信号源选择00选择ADC12SC01选择TIMER_A的OUT110选择TIMER_B的OUT011选择TIMER_B的OUT1SHP:采样保持脉冲模式选择0SAMPCON直接源自采样输入信号1SAMPCON直接源自采样定时器ISSH:采样信号反向控制位0采样信号不反向1采样信号反向ADC12DIV2--0:ADC12时钟源分频因子ADC12SSEL1--0:ADC12时钟源的选择ADC12SSEL1ADC12SSEL000选择ADC12内部时钟源01选择ACLK10选择SMCLK11选择SMCLKCONSEQ1CONSEQ0转换模式选择位00单通道单次转换模式01序列通道单次转换模式10单通道多次转换模式11序列通道多次转换模式ADC12BUSY:ADC12忙位0无任何采样转换操作1有采样或者转换操作ADC12模块中断控制类寄存器2.ADC12IFG:的中断标志寄存器,它是一个16位的寄存器,它的每一位对应ADC12MEMx寄存器,当转换结果装入ADC12MEMx中,则该位置位,当ADC12MEMx被访问后,则该为03.ADC12IE:是ADC12的中断允许寄存器,它对应ADC12MEMx寄存器,当为1允许中断0不允许中断ADC12IV寄存器是ADC12模块中的中断向量寄存器ADC12IV=02ADC12MEMx溢出中断ADC12IV=04转换时间溢出中断ADC12IV=06ADC12MEM0中断,中断标志ADC12IFG0ADC12IV=08ADC12MEM1中断,中断标志ADC12IFG1ADC12IV=0A ADC12MEM2中断,中断标志ADC12IFG2ADC12IV=0C ADC12MEM3中断,中断标志ADC12IFG3ADC12IV=0E ADC12MEM4中断,中断标志ADC12IFG4ADC12IV=10ADC12MEM5中断,中断标志ADC12IFG5ADC12IV=12ADC12MEM6中断,中断标志ADC12IFG6ADC12IV=14ADC12MEM7中断,中断标志ADC12IFG7ADC12IV=16ADC12MEM8中断,中断标志ADC12IFG8 ADC12IV=18ADC12MEM9中断,中断标志ADC12IFG9 ADC12IV=1A ADC12MEM10中断,中断标志ADC12IFG10 ADC12IV=1C ADC12MEM11中断,中断标志ADC12IFG11 ADC12IV=1E ADC12MEM12中断,中断标志ADC12IFG12 ADC12IV=20ADC12MEM13中断,中断标志ADC12IFG13 ADC12IV=22ADC12MEM14中断,中断标志ADC12IFG14 ADC12IV=24ADC12MEM15中断,中断标志ADC12IFG15 ADC12模块中的存储控制累寄存器4.ADC12MCTLx为8位寄存器EOS SREF2---0INCH3---0EOS:序列结束位1表明是转换序列中的最后一位SREF2SREF2SREF2参考电压选择位000Vr+=AVcc Vr-=AVss001Vr+=Vref+Vr-=AVss010Vr+=Veref+Vr-=AVss011Vr+=Veref+Vr-=AVss100Vr+=AVcc Vr-=Vref-/Veref-101Vr+=Vref+Vr-=Vref-/Veref-110Vr+=Veref+Vr-=Vref-/Veref-111Vr+=Veref+Vr-=Vref-/Veref-INCH3---0:选择模拟通道INCH3---0=0---7模拟输入通道A0---A7INCH3---0=8Veref+INCH3---0=9Vref-/Veref-INCH3---0=10片内温度传感器的输出INCH3---0=11-15(AVcc-AVss)/25.ADC112MEM0---15寄存器用来存储转换得到的数据。

MSP430引脚功能介绍和寄存器详细分类

MSP430引脚功能介绍和寄存器详细分类引脚功能引脚名称序号I/O 说明Avcc 64 模拟供电电源正端.只为ADC和DAC的模拟部分供电Avss 62 模拟供电电源负端.只为ADC和DAC的模拟部分供电DVcc 1 数字供电电源正端.为所有数字部分供电DVss 63 数字供电电源负端.为所有数字部分供电P1.0/TACLK 12 I/O 通用数字I/O引脚/定时器A时钟信号TACLK 输入P1.1/TA0 13 I/O 通用数字I/O引脚/定时器A捕捉：CCI0A输入，比较：OUT0输出P1.2/TA1 14 I/O 通用数字I/O引脚/定时器A捕捉：CCI1A输入，比较：OUT1输出P1.3/TA2 15 I/O 通用数字I/O引脚/定时器A捕捉：CCI2A输入，比较：OUT2输出P1.4/SMCLK 16 I/O 通用数字I/O引脚/SMCLK信号输出P1.5/TA0 17 I/O 通用数字I/O引脚/定时器A，比较：OUT0输出P1.6/TA1 18 I/O 通用数字I/O引脚/定时器A，比较：OUT1输出P1.7/TA2 19 I/O 通用数字I/O引脚/定时器A，比较：OUT2输出P2.0/ACLK 20 I/O 通用数字I/O引脚/ACLK输出P2.1/TAINCLK 21 I/O 通用数字I/O引脚/定时器A，INCLK上的时钟信号P2.2/CAOUT/TA0 22 I/O 通用数字I/O引脚/定时器A捕获：CCI0B输入/比较器输出P2.3/CA0/TA1 23 I/O 通用数字I/O引脚/定时器A，比较：OUT1输出/比较器A输入P2.4/CA1/TA2 24 I/O 通用数字I/O引脚/定时器A，比较：OUT2输出/比较器A输入P2.5/Rosc 25 I/O 通用数字I/O引脚，定义DCO标称频率的外部电阻输入P2.6/ADC12CLK/ 26 I/O 通用数字I/O引脚，转换时钟－12位ADC，DMA通道0外部触发器P2.7/TA0 27 I/O 通用数字I/O引脚/定时器A比较：OUT0输出P3.0/STE0 28 I/O 通用数字I/O引脚，USART0/SPI模式从设备传输使能端P3.1/SIMO0/SDA 29 I/O 通用数字I/O引脚，USART0/SPI模式的从入/主出，I2C数据P3.2/SOMI0 30 I/O 通用数字I/O引脚，USART0/SPI模式的从出/主入P3.3/UCLK0/SCL 31 I/O 通用数字I/O引脚，USART0/SPI模式的外部时钟输入，USART0 P3.4/UTXD0 32 I/O 通用数字I/O引脚，USART0/UART模式的传输数据输出P3.5/URXD0 33 I/O 通用数字I/O引脚，USART0/UART模式的接收数据输入P3.6/UTXD1 34 I/O 通用数字I/O引脚，USI1/UART模式的发送数据输出P3.7/URXD1 35 I/O 通用数字I/O引脚，USI1/UART模式的接收数据输入P4.0/TB0 36 I/O 通用数字I/O引脚，捕获I/P或者PWM输出端口－定时器B7 CCR0P4.1/TB1 37 I/O 通用数字I/O引脚，捕获I/P或者PWM输出端口－定时器B7 CCR1P4.2/TB2 38 I/O 通用数字I/O引脚，捕获I/P或者PWM输出端口－定时器B7 CCR2P4.3/TB3 39 I/O 通用数字I/O引脚，捕获I/P或者PWM输出端口－定时器B7 CCR3P4.4/TB4 40 I/O 通用数字I/O引脚，捕获I/P或者PWM输出端口－定时器B7 CCR4P4.5/TB5 41 I/O 通用数字I/O引脚，捕获I/P或者PWM输出端口－定时器B7 CCR5P4.6/TB6 42 I/O 通用数字I/O引脚，捕获I/P或者PWM输出端口－定时器B7 CCR6P4.7/TBCLK 43 I/O 通用数字I/O引脚，输入时钟TBCLK－定时器B7P5.0/STE1 44 I/O 通用数字I/O引脚，USART1/SPI模式从设备传输使能端P5.1/SIMO1 45 I/O 通用数字I/O引脚，USART1/SPI模式的从入/主出P5.2/SOMI1 46 I/O 通用数字I/O引脚，USART1/SPI模式的从出/主入P5.3/UCLK1 47 I/O 通用数字I/O引脚，USART1/SPI模式的外部时钟输入，USART0/SPI 模式的时钟输出- 8 -P5.4/MCLK 48 I/O 通用数字I/O引脚，主系统时钟MCLK输出P5.5/SMCLK 49 I/O 通用数字I/O引脚，子系统时钟SMCLK输出P5.6/ACLK 50 I/O 通用数字I/O引脚，辅助时钟ACLK输出P5.7/TboutH/ 51 I/O 通用数字I/O引脚，将所有PWM数字输出端口为高阻态－定时器B7P6.0/A0 59 I/O 通用数字I/O引脚，模拟量输入A0－12位ADC P6.1/A1 60 I/O 通用数字I/O引脚，模拟量输入A1－12位ADC P6.2/A2 61 I/O 通用数字I/O引脚，模拟量输入A2－12位ADC P6.3/A3 2 I/O 通用数字I/O引脚，模拟量输入A3－12位ADC P6.4/A4 3 I/O 通用数字I/O引脚，模拟量输入A4－12位ADC P6.5/A5 4 I/O 通用数字I/O引脚，模拟量输入A5－12位ADCP6.6/A6/DAC0 5 I/O 通用数字I/O引脚，模拟量输入A6－12位ADC，DAC.0输出P6.7/A7/DAC1/ 6 I/O 通用数字I/O引脚，模拟量输入A7－12位ADC，DAC.1输出，SVS输入RST/NMI 58 I 复位输入，不可屏蔽中断输入端口或者Bootstrap Lload启动（FLASHTCK 57 I 测试时钟，TCK是芯片编程测试和bootstrap loader启动的时钟输入端口TDO/TDI 54 I/O 测试数据输出端口，TDO/TDI数据输出或者编程数据输出引脚TMS 56 I 测试模式选择，TMS用作芯片编程和测试的输入端口VeREF+ 10 I/P 外部参考电压的输入VREF+ 7 O 参考电压的正输出引脚VREF-/VeREF- 11 O 内部参考电压或者外加参考电压的引脚XIN 8 I 晶体振荡器XT1的输入端口，可连接标准晶振或者钟表晶振XOUT/TCLK 9 I/O 晶体振荡器XT1的输出引脚或测试时钟输入XT2IN 53 I 晶体振荡器XT2的输入端口，只能连接标准晶振XT2OUT 52 O 晶体振荡器XT2的输出引脚时钟模块DCO.0-DCO.4 定义8 种频率之一，可以分段调节DCOCLK 频率，相邻两种频率相MOD.0-MOD.4 定义在32 个DCO 周期中插入的Fdco+1 周期个数，而在下的DCO 周期中为Fdco 周期，控制改换DCO 和DCO+1 选择的两种频率。

MSP430F449概述

4、（1）指令为1、2、3字长，也就是2、4、6字节长，所以PC为偶数；
（2）SP为满递减格式，也就是SP总是指向堆栈的顶部，压堆栈时，先将SP-2，然后将数据存储到SP所指向的Ram单元。
（3）SR寄存器内容 15-9保留，8 v 超出有符号数表示范围 7scg1 6 scg0 控制系统时钟状态，5 oscoff =1 停止晶振，4 cpuoff 关闭cpu， 3 GIE =1 允许所有的中断， 2 N 运算结果为负，1 Z 运算结果=0， 0 C 运算结果产生了进位。
1、引脚总共100个，Pin1为Dvcc，Pin100为Avcc
2、基本资源：60k Flash 、2k Ram、8通道12bit ADC、2个USART、160段lcd驱动（4com * 40seg）、Basic Timer & TimerA & TimerB
3、寄存器使用情况：R0---PC，R1---SP，R2---SR or CG1（constant generator），R3---CG2，R4-R15为通用寄存器。
注：4x系列的boot memory 空间位置大小一致
（6）449 Ram addr( 0x09ff ---- 0x0200 )
注：4x系列的 Ram 空间位置大小一致
5、存储器组织
冯诺依曼结构，数据程序统一编址，小模式可访问64k，大模式为2*16*64k空间。
（1）特殊功能寄存器都位于低地址空间addr ( 0x000f --- 0x0000 )，如：
中断允许寄存器 IE1 addr 0x0000 ，IE2 addr 0x0001，一个字节长度；
（3）msp430f449 代码空间60k code memory addr( 0xffff ---- 0x1100 )

MSP430F149寄存器整理

各个模块的寄存器：1)CPU内部寄存器(状态寄存器SR)2)外围模块寄存器和特殊寄存器中断使能寄存器(IE1)UTXIE0USART0模块的传输中断使能控制比特。

置1时模块的中断使能，０时关闭URXIE0USART0接收中断控制。

１中断使能、０中断关闭ACCVIEFLASH 存储器非法访问中断使能控制比特位。

1使能、0时关闭。

NMIE 非屏蔽中断使能控制。

1使能、0关闭OFIE 晶体出错中断使能控制。

1使能、0关闭WDTIE看门狗中断使能控制。

1使能看门狗中断、0关闭中断使能寄存器（IE2）****UTXIE15URXIE14********UTXIE1USART1模块传输中断使能控制。

1使能、0关闭URXIE1USART1模块接收中断使能控制。

1使能、0关闭中断标志寄存器（IFG1）UTXIFG07URXIFG 06**NMIIFG4****OFIFG1WDTIFGUTXIFG0USART0传输中断标志位。

1时有中断产生、0没有URXIFG0USART0接收中断标志位。

1时有中断产生、0没有NMIIFG非屏蔽中断标志位。

1时有中断产生、0没有UTXIE07URXIE06ACCVIE5NMIIE4**3**2OFIE 1WDTIEOFIFG晶体出错中断标志位。

1时有中断产生、0没有WDTIFG看门狗中断标志。

1时有中断产生、0时没有中断标志寄存器(IFG2)****UTXIFG15URXIFG14********UTXIFG1USART1传输中断标志位。

1时有中断产生、0时没有URXIFG1USART1接收中断标志位。

1时有中断产生、0时没有模块使能寄存器1（ME1）UTXE07URXE0USPIE0************UTXE0USART0的传输使能。

1时USART0传输模块使能、0时不工作URXE0 USPIE0USART作为UART时，该比特控制UART的接收功能，设置为1时接收模块使能，0时不工作；作为SPI时，设置为1，则SPI使能，0时SPI不工作。

MSP430系列寄存器详细分类及介绍

时钟模块DCO.0-DCO.4 定义8 种频率之一，可以分段调节DCOCLK 频率，相邻两种频率相差10%。

而频率由注入直流发生器的电流定义。

MOD.0-MOD.4 定义在32 个DCO 周期中插入的Fdco+1 周期个数，而在下的DCO 周期中为Fdco 周期，控制改换DCO 和DCO+1 选择的两种频率。

如果DCO 常数为7，表示已经选择最高频率，此时不能利用MOD.0-MOD.4 进行频率调整。

BC SCT L1基本时钟系统控制寄存器XT2OFF 控制XT2 振荡器的开启与关闭。

TX2OFF=0，XT2 振荡器开启。

TX2OFF=1，TX2 振荡器关闭（默认为TX2 关闭）XTS 控制LFXT1 工作模式，选择需结合实际晶体振荡器连接情况。

XTS=0，LFXT1 工作在低频模式（默认）。

XTS=1，LFXT1 工作在高频模式（必须连接有高频相应的高频时钟源）。

DIV A.0 DIV A.1 控制ACLK 分频。

0 不分频（默认）1 2 分频2 4 分频3 8 分频XT5V 此位设置为0。

Resl1.0，Resl1.1，Resl1.2 三位控制某个内部电阻以决定标称频率。

Resl=0，选择最低的标称频率。

…….. Resl=7，选择最高的标称频率。

SELM.1 S EL M.0选择MCLK 时钟源0 时钟源为DCOCLK（默认）1 时钟源为DCOCLK2 时钟源为LFXT1CLK（对于MSP430F11/12X），时钟源为XT2CL K（对于MSP430F13/14/15/16X）；3 时钟源为LFTXTICLK。

D I V M.1D IV M.0选择MCLK 分频0 1 分频（默认）1 2 分频2 4 分频3 8 分频SELS 选择SMCLK 时钟源0 时钟源为DCOCLK（默认）1 时钟源为LFXT1CLK（对于MSP430F11/12X），时钟源为XT2CL K（对于MSP430F13/14/15/16X）。

MSP430引脚功能介绍和寄存器详细分类汇编

引脚功能引脚名称序号I/O 说明Avcc 64 模拟供电电源正端.只为ADC和DAC的模拟部分供电Avss 62 模拟供电电源负端.只为ADC和DAC的模拟部分供电DVcc 1 数字供电电源正端.为所有数字部分供电DVss 63 数字供电电源负端.为所有数字部分供电P1.0/TACLK 12 I/O 通用数字I/O引脚/定时器A时钟信号TACLK输入P1.1/TA0 13 I/O 通用数字I/O引脚/定时器A捕捉：CCI0A输入，比较：OUT0输出P1.2/TA1 14 I/O 通用数字I/O引脚/定时器A捕捉：CCI1A输入，比较：OUT1输出P1.3/TA2 15 I/O 通用数字I/O引脚/定时器A捕捉：CCI2A输入，比较：OUT2输出P1.4/SMCLK 16 I/O 通用数字I/O引脚/SMCLK信号输出P1.5/TA0 17 I/O 通用数字I/O引脚/定时器A，比较：OUT0输出P1.6/TA1 18 I/O 通用数字I/O引脚/定时器A，比较：OUT1输出P1.7/TA2 19 I/O 通用数字I/O引脚/定时器A，比较：OUT2输出P2.0/ACLK 20 I/O 通用数字I/O引脚/ACLK输出P2.1/TAINCLK 21 I/O 通用数字I/O引脚/定时器A，INCLK上的时钟信号P2.2/CAOUT/TA0 22 I/O 通用数字I/O引脚/定时器A捕获：CCI0B输入/比较器输出P2.3/CA0/TA1 23 I/O 通用数字I/O引脚/定时器A，比较：OUT1输出/比较器A输入P2.4/CA1/TA2 24 I/O 通用数字I/O引脚/定时器A，比较：OUT2输出/比较器A输入P2.5/Rosc 25 I/O 通用数字I/O引脚，定义DCO标称频率的外部电阻输入P2.6/ADC12CLK/ 26 I/O 通用数字I/O引脚，转换时钟－12位ADC，DMA通道0外部触发器P2.7/TA0 27 I/O 通用数字I/O引脚/定时器A比较：OUT0输出P3.0/STE0 28 I/O 通用数字I/O引脚，USART0/SPI模式从设备传输使能端P3.1/SIMO0/SDA 29 I/O 通用数字I/O引脚，USART0/SPI模式的从入/主出，I2C数据P3.2/SOMI0 30 I/O 通用数字I/O引脚，USART0/SPI模式的从出/主入P3.3/UCLK0/SCL 31 I/O 通用数字I/O引脚，USART0/SPI模式的外部时钟输入，USART0 P3.4/UTXD0 32 I/O 通用数字I/O引脚，USART0/UART模式的传输数据输出P3.5/URXD0 33 I/O 通用数字I/O引脚，USART0/UART模式的接收数据输入P3.6/UTXD1 34 I/O 通用数字I/O引脚，USI1/UART模式的发送数据输出P3.7/URXD1 35 I/O 通用数字I/O引脚，USI1/UART模式的接收数据输入P4.0/TB0 36 I/O 通用数字I/O引脚，捕获I/P或者PWM输出端口－定时器B7 CCR0P4.1/TB1 37 I/O 通用数字I/O引脚，捕获I/P或者PWM输出端口－定时器B7 CCR1P4.2/TB2 38 I/O 通用数字I/O引脚，捕获I/P或者PWM输出端口－定时器B7 CCR2P4.3/TB3 39 I/O 通用数字I/O引脚，捕获I/P或者PWM输出端口－定时器B7 CCR3P4.4/TB4 40 I/O 通用数字I/O引脚，捕获I/P或者PWM输出端口－定时器B7 CCR4P4.5/TB5 41 I/O 通用数字I/O引脚，捕获I/P或者PWM输出端口－定时器B7 CCR5P4.6/TB6 42 I/O 通用数字I/O引脚，捕获I/P或者PWM输出端口－定时器B7 CCR6P4.7/TBCLK 43 I/O 通用数字I/O引脚，输入时钟TBCLK－定时器B7P5.0/STE1 44 I/O 通用数字I/O引脚，USART1/SPI模式从设备传输使能端P5.1/SIMO1 45 I/O 通用数字I/O引脚，USART1/SPI模式的从入/主出P5.2/SOMI1 46 I/O 通用数字I/O引脚，USART1/SPI模式的从出/主入P5.3/UCLK1 47 I/O 通用数字I/O引脚，USART1/SPI模式的外部时钟输入，USART0/SPI 模式的时钟输出- 8 -P5.4/MCLK 48 I/O 通用数字I/O引脚，主系统时钟MCLK输出P5.5/SMCLK 49 I/O 通用数字I/O引脚，子系统时钟SMCLK输出P5.6/ACLK 50 I/O 通用数字I/O引脚，辅助时钟ACLK输出P5.7/TboutH/ 51 I/O 通用数字I/O引脚，将所有PWM数字输出端口为高阻态－定时器B7P6.0/A0 59 I/O 通用数字I/O引脚，模拟量输入A0－12位ADCP6.1/A1 60 I/O 通用数字I/O引脚，模拟量输入A1－12位ADCP6.2/A2 61 I/O 通用数字I/O引脚，模拟量输入A2－12位ADCP6.3/A3 2 I/O 通用数字I/O引脚，模拟量输入A3－12位ADCP6.4/A4 3 I/O 通用数字I/O引脚，模拟量输入A4－12位ADCP6.5/A5 4 I/O 通用数字I/O引脚，模拟量输入A5－12位ADCP6.6/A6/DAC0 5 I/O 通用数字I/O引脚，模拟量输入A6－12位ADC，DAC.0输出P6.7/A7/DAC1/ 6 I/O 通用数字I/O引脚，模拟量输入A7－12位ADC，DAC.1输出，SVS输入RST/NMI 58 I 复位输入，不可屏蔽中断输入端口或者Bootstrap Lload启动（FLASHTCK 57 I 测试时钟，TCK是芯片编程测试和bootstrap loader启动的时钟输入端口TDI 55 I 测试数据输入，TDI用作数据输入端口，芯片保护熔丝连接到TDITDO/TDI 54 I/O 测试数据输出端口，TDO/TDI数据输出或者编程数据输出引脚TMS 56 I 测试模式选择，TMS用作芯片编程和测试的输入端口VeREF+ 10 I/P 外部参考电压的输入VREF+ 7 O 参考电压的正输出引脚VREF-/VeREF- 11 O 内部参考电压或者外加参考电压的引脚XIN 8 I 晶体振荡器XT1的输入端口，可连接标准晶振或者钟表晶振XOUT/TCLK 9 I/O 晶体振荡器XT1的输出引脚或测试时钟输入XT2IN 53 I 晶体振荡器XT2的输入端口，只能连接标准晶振XT2OUT 52 O 晶体振荡器XT2的输出引脚时钟模块76543210 DCO.2DCO.1DCO.0MOD.4MOD.3MOD.2MOD.1MOD.0DCO.0-DCO.4 定义8 种频率之一，可以分段调节DCOCLK 频率，相邻两种频率相差10%。
