目录断路器（漏电保护）的介绍 (1)交流接触电路符号 (2)热继电器的介绍 (3)时间继电器的介绍 (4)中间继电器工作原理 (5)按钮开关结构 (6)点动控制电路图 (7)自锁控制电路图 (8)点动与长动控制电路图 (9)多地控制电路图 (10)电磁抱闸断电制动控制线路 (11)正反转控制电路图 (12)双重联锁正反转控制线路 (13)限位停车控制电路图 (14)小车自动往返控制电路图 (15)顺启顺停控制电路图 (16)正反转带点动控制电路图 (17)一台机出故障另一台机自动启动 (18)电葫芦吊机电路 (19)循环启动控制电路图 (20)单键启、停控制电路 (21)时间继电器控制正反转电路图 (22)时间继电器控制串联电阻降压启动 (23)手动星三角降压启动 (24)时间继电器控制星三角降压启动 (25)自藕变压器降压起动电路图 (26)压力罐自动上水电路图 (27)浮球开关自动上水电路图 (28)液位继电器自动上水 (29)时控开关控制交流接触器 (30)中间继电报警电路图 (31)接近开关控制中间继电器 (32)三相固态继电器控制电机运行 (33)接触器控制单相电机正反转 (34)如何选配单相电动机的电容器 (35)四个开关控制一盏灯 (36)家庭用电配电箱的接线 (37)电流互感器电流表实物接线 (38)三相四线加互感器的接线 (39)电接点压力表自动供水电路 (40)行车遥控电路图 (41)双速电机高速低速控制线路图 (42)变频器控制线路图 (43)新建工程 (44)程序上下载 (45)PLC梯形图启保停电路 (46)PLC正反转电路图 (47)PLC星三角电路图 (48)位逻辑操作 (49)计数器电路图 (50)上升沿下降沿电路 (51)增减计数器 (52)定时器类型 (53)定时器电路图 (54)高速计数 (55)常用电气符号………………………………………………………56-58电工教学（林子）微信号：w395696092断路器（漏电保护）的介绍交流接触器电路符号热继电器的介绍时间继电器的介绍中间继电器工作原理按钮开关结构点动与长动控制电路图电磁抱闸断电制动控制线路限位停车控制电路图电葫芦吊机电路循环启动控制电路图单键启、停控制电路时间继电器控制串联电阻降压启动浮球开关自动上水电路图时控开关控制交流接触器接近开关控制交流接触器接触器控制单相电机正反转如何选配单相电动机的电容器？电接点压力表自动供水电路行车遥控电路图变频器控制线路图。
电工必须掌握的、最常见电路连接实物图
常见故障及处理方法 1、按下启动按钮，接触器不工作：检查熔断器是否熔断，检查热继电器是否动作，检 查电源电压是否正常，检查按钮触点是否接触不良，检查接触器线圈是否损坏。 2、不能自锁：检查启动按钮是否有损坏，检查接触器常开辅助触点是否未闭合或被卡 住（触点损坏）。 3、不能互锁：检查启动按钮是否有损坏，检查接触器常闭辅助触点是否未断开或被卡 住（触点粘连）。 本课小结： 1、电气控制系统图的组成：原理图、元件布置图、安装接线图 2、电器控制线路的构成和基本保护 1）电流保护 2）零压（或欠压）保护 3）互锁保护 4) 零励磁保护 3、电气控制基本控制规律：
式锺床改造中采用 PLC 的软元件，合理设计了控制程序，提高了系统的可靠性。
二、影响 PLC 电气系统可靠性的主要因素
PLC 控制系统可简单划分为三部分：发讯元件（输入部分）、记忆网络（程序部分）和电气 执行元件（输出部分）。对于用继电器控制的系统，影响系统可靠性的主要因素是中间继电 器组成的记忆网络。对于 PLC 控制系统，高可靠性的 PLC 取代了中间继电器组成的记忆网络， 克服了机械动作式中间继电器可靠性不高的固有毛病，使系统可靠性大为提高。此时，与 PLC 自身的安全性与 PLC 输入、输出连接的"发讯元件"和"电气执行元件"的可靠性，己变成 影响整个电气系统可靠性的主要因素。提高"发讯元件"和"电气执行元件"可靠性的同时，也 就提高了 PLC 的安全性，通常有两种方法：一种是选用高质量的元器件；另一种是对这些故 障率较高的元器件进行状态检测和故障诊断，但都受硬件条件和经济条件的影响而限制了应
特点： 1）初看电路者比较合适； 2）绘制难度大； 3）电器施工的依据。

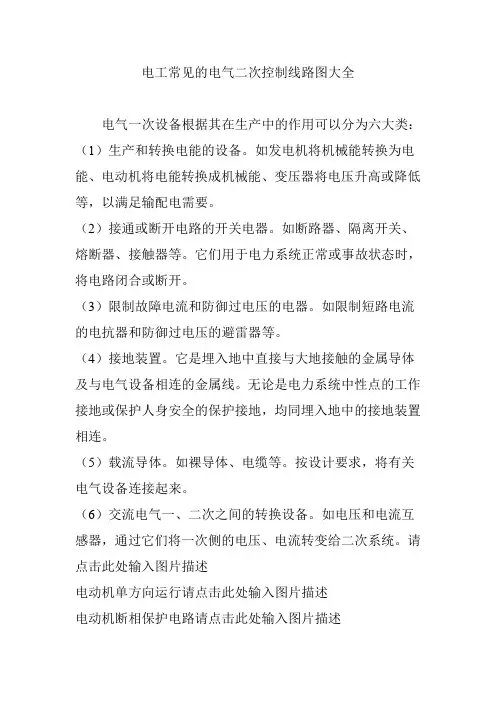

电工常见的电气二次控制线路图大全
电工常见的电气二次控制线路图大全电气一次设备根据其在生产中的作用可以分为六大类：（1）生产和转换电能的设备。
如发电机将机械能转换为电能、电动机将电能转换成机械能、变压器将电压升高或降低等，以满足输配电需要。
（2）接通或断开电路的开关电器。
如断路器、隔离开关、熔断器、接触器等。
它们用于电力系统正常或事故状态时，将电路闭合或断开。
（3）限制故障电流和防御过电压的电器。
如限制短路电流的电抗器和防御过电压的避雷器等。
（4）接地装置。
它是埋入地中直接与大地接触的金属导体及与电气设备相连的金属线。
无论是电力系统中性点的工作接地或保护人身安全的保护接地，均同埋入地中的接地装置相连。
（5）载流导体。
如裸导体、电缆等。
按设计要求，将有关电气设备连接起来。
（6）交流电气一、二次之间的转换设备。
如电压和电流互感器，通过它们将一次侧的电压、电流转变给二次系统。
请点击此处输入图片描述电动机单方向运行请点击此处输入图片描述电动机断相保护电路请点击此处输入图片描述电动机单方向运电路请点击此处输入图片描述电动机可逆点动限位电动请点击此处输入图片描述电动机多保护控电路请点击此处输入图片描述电动机可逆带限位电路请点击此处输入图片描述电动机可逆点动限位电路请点击此处输入图片描述电动机两地控制电路请点击此处输入图片描述电动机全波能耗制动电路请点击此处输入图片描述定子窜电阻降压启动请点击此处输入图片描述电动机自耦降压启动请点击此处输入图片描述防止相间短路正反转请点击此处输入图片描述互锁请点击此处输入图片描述两台顺序启动请点击此处输入图片描述启动星三角降压①请点击此处输入图片描述双速控制①请点击此处输入图片描述绕线电动机转。
20种电工最常见照明灯接线电路图另附开关、插座安装技术交底【最新版】
20种电工最常见照明灯接线电路图另附开关、插座安装技术交底电工最常见电路包括电力配电系统接线图，电气仪表安装接线图，照明灯控制电路图，电动机控制电路图，电视、通信电路图，家用电器电路图，设备保护电路图，安全报警电路图。
以下提供一些电工最常见照明灯接线电路图，只供参考:1、又联开关的两种双控电路2、通电延时亮灯3、桥式全波整流滤波电路4、两种控制方式5、双灯双开关6、延时断电电路7、延时通断不断循环且达到设置循环数断电9、传统镇流器和电子镇流器10、通电延时断电11、循环流水灯12、两灯循环点亮13、延时通断不断循环且达到设置循环数断电14、延时通、断循环运行15、两灯循环亮和熄16、桥式全波整流滤波电路17、时间继电器断电延时控制18、时间继电器断电延时控制20、通电延时亮灯开关、插座安装技术交底1范围本工艺标准适用于室内电气照明的开关、插座安装工程。
2施工准备2.1 材料要求:2.1.1 各型开关:规格型号必须符合设计要求，并有产品合格证。
2.1.2 各型插座:规格型号必须符合设计要求，并有产品合格证。
2.1.3 塑料(台)板:应具有足够的强度。
塑料(台)板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4 木制(台)板:其厚度应符合设计要求和施工验收规范的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5 其他材料:金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2 主要机具:2.2.1 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。
高凳等。
2.2.2 手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3 作业条件:2.3.1 各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2 线路的导线已穿完，并已做完绝缘摇测。
2.3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。
3操作工艺3.1 工艺流程:清理→结线→安装3.2 清理:用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
电工识图(4种基本电路图)
四种基本电路图一、点动控制点动控制又称为寸动控制，顾名思义就是按动按钮开关，电动机得电启动运转；当松开按钮开关后，电动机失电停止运转。
点动控制是电路中最基基础的控制电路，广泛应用在电路中。
工作原理：当按下按钮SB，交流接触器工作线圈得电吸合，其主触点瞬间闭合，接通三相电源，电动机得电启动运行；当松开按钮SB，交流接触器工作线圈失电断开，主触点瞬间断开，断开三相电源，电动机失电停止运转。
二、自锁控制自锁控制就是依靠接触器或者继电器自身的常开辅助触点，而使其工作线圈保持通电的现象。
它与点动控制最大区别是，点动控制是接通接触器线圈电源后，松开启动按钮后接触器线圈立马断电，电机停止；而自锁控制，当接触器线圈得电后，松开启动按钮，接触器线圈依然保持通电。
自锁控制在控制电路中可以起到很好的失压和欠压保护作用，当电路电源由于某种原因，导致电压下降，电压低于85%时，接触器的电磁系统所产生的电磁力克服不了弹簧的反作用力，因而释放，主触点打开，自动切断主电路，达到欠压保护。
当电路断电时，接触器工作线圈失电释放，自锁触点断开，当再次来电时，电机不会立刻启动，必须重新按动启动按钮SB，电机才能再次工作，起到失压保护。
工作原理：启动时，按动启动按钮SB2，接触器工作线圈得电吸合，主触点闭合，三相电源接通，电机得电运行。
在交流接触器工作线圈得电吸合同时，接触器并联在启动按钮SB2上的辅助触点闭合自锁，在启动按钮SB2松开后，电流经辅助触点保持接触器工作线圈通电吸合，所以主触点不会断开，电机保持正常工作。
三、互锁控制互锁控制简单理解就是两者相互制约。
比如有一台电机可以左右运行，如果没有相互制约，同时启动势必造成电源短路，因此约定左边运行时右边不能运行，右边运行时左边不能运行，这样的相互制约就是互锁。
互锁一般通过软件编程、接触器或继电器常闭触点、按钮的动断触点来实现。
自锁控制与互锁控制两者区别是，自锁是保证启动按钮松开后，保持接触器线圈持续通电，而互锁是保证两个接触器不会同时启动。
电工实用电路实物连线图
电工实用电路实物连线图 49 / 82
电工实用电路实物连线图 50 / 82
电工实用电路实物连线图 51 / 82
电工实用电路实物连线图 52 / 82
电工实用电路实物连线图 53 / 82
电工实用电路实物连线图 54 / 82
电工实用电路实物连线图 55 / 82
电工实用电路实物连线图 56 / 82
特点： 1）初看电路者比较合适； 2）绘制难度大； 3）电器施工的依据。
工作原理图：根据工作原理和便于阅读而绘制的电路图。 特点：便于阅读和设计较复杂的控制电路。它是生产机械电气设备设计的基本和重要的 技术资料。 2、原理图的绘制规则
68 / 82
电工实用电路实物连线图
1)主电路：粗线，左或上部；控制线路：细线，右或下部 2)控制线路的电源线分列两边，按电器元件的动作顺序由上而下平行绘制 3)所有电器元件不画实际外形，而用标准图形和文字符号表示。器件的各部分分别画在 完成作用的地方。各电器部件的状态处于未动作前的状态。 4)同类电器在文字符号前或后加序号区分 5)两条以上导线连接处用小圆点表示电气连接，每一接点标一编号，左单右双，以线圈 为界限 6)对具有循环运动的机构，应给出工作循环图，万能转换开关和行程开关应绘出动作程 序和动作位置 3、电器元件的布置原则： 1)体积大和较重的电器元件应装在元件安装板的下方，发热元件应装在上方
电工实用电路实物连线图 25 / 82
电工实用电路实物连线图 26 / 82
电工实用电路实物连线图 27 / 82
电工实用电路实物连线图 28 / 82
电工实用电路实物连线图 29 / 82
电工实用电路实物连线图 30 / 82
电工实用电路实物连线图 31 / 82
电工实用电路实物连线图
2)强弱电分开，弱电应屏蔽 3)需经常维护、检修、调整的元件的安装位置不宜过高 4)布置应整齐、美观、对称 5)元件之间应留有一定间距
资料
4、电气系统中的基本保护 1）电流保护
(1) 短路保护：防止用电设备（电动机、接触器等）短路而产生大电流冲击电网，损坏 电源设备或保护用电设备突然流过短路电流而引起用电设备、导线和机械上的严重损坏。采 用的电器：熔断器、自动断路器。
资料
资料
项目一 点动与长动控制线路及绘图规则
知识点部分 一、图形、文字符号
１、图形符号 图形符号通常用于图样或其它文件，用以表示一个设备或概念的图形、标记或字符。 电气控制系统图中的图形符号必须按国家标准绘制。 ２、文字符号 文字符号分为基本文字符号和辅助文字符号。文字符号适用于电气技术领域中技术文件 的编制，也可表示在电气设备、装置和元件上或其近旁以标明它们的名称、功能、状态和特 征。 ３、主电路各接点标记 三相交流电源引入线采用 L1、L2、L3 标记。电源开关之后的三相交流电源主电路分别 按 U、V、W 顺序标记。分级三相交流电源主电路采用三相文字代号 U、V、W 的前边加上阿 拉伯数字 1、2、3 等来标记，如 1U、1V、1W；2U、2V、2W 等。 二、 绘图原则 电气控制系统图包括电气原理图、电气安装图（电器安装图、互连图）和框图等。各种 图的图纸尺寸一般选用 297 × 210 、 297 × 420 、 297 × 630 、 297 × 840 （ mm ） 四种幅面，特殊需要可按 GB126 — 74 《机械制图》国家标准选用其他尺寸。 三、电器控制线路的构成和基本保护 1、继电器-接触器控制电路的表示方法 继电器-接触器控制电路一般有安装接线图和工作原理图两种表示方法。 安装接线图：这种表示方法能形象地表示出控制电路中各电器的安装情况及相互之间的 连线。
面试电工常考的电路图图文教程
面试电工常考的电路图图文教程下面介绍下面试电工最经常考的几个电路，要自己能画出来，随时巩固！点动控制所谓点动控制是指按下按钮，电动机得电运转；松开按钮，电动机失电停转。
这种控制方法非常简单,但是在实际当中也有一定的用途，比如在电动葫芦的起重机的控制或者是车床拖板箱的快速移动控制等。
点动控制图在点动控制电路中，组合开关QS作为电源隔离开关；熔断器FU1、FU2分别作为主电路、控制电路的短路保护；起动按钮SB控制接触器KM的线圈得电和失电；接触器KM的主触点控制电动机M的起动与停止。
当电动机M需要起动时，先合上组合开关QS，此时电动机M尚未接通电源。
按下起动按钮SB，接触器KM的线圈得电，使衔铁吸合，同时带动接触器KM的三对主触点闭合，使电动机M接通电源而起动运转；松开起动按钮SB，则接触器KM的线圈失电，使其三对主触点断开，那么电动机M 失电，停转。
接触器自锁正转电路在点动控制电路中，要使电动机M连续运行，起动按钮SB 就不能松开，因为一松开，电动机就停转，这显然不符合生产实际要求。
为实现电动机的连续运行，可以采用如图所示的接触器自锁正转控制电路。
接触器自锁正转图合上QS即引入三相电源。
当按下SB1时，交流接触器KM 的线圈通电，其主触点闭合，使电动机M直接起动运行。
同时与SB1并联的常开辅助触点KM闭合。
这样，当松开SB1，即SB1复位时，KM线圈通过KM的辅助触点继续通电，使电动机连续运行。
这种依靠接触器自身触点使其线圈保持通电的措施，我们称为自锁。
当按下停止按钮SB2时，接触器KM断电释放，其主触点将三相电源切断，M立即停转。
同时KM的辅助触点断开，切断线圈KM的电源。
当松开停止按钮SB2后，其常闭触点恢复闭合后，因接触器KM的自锁在切断控制电路时已分断，解除了自锁，SB1也断开，所以接触器KM不能得电，电动机M就不会转动。
这是电工学习中的基础电路图，很多复杂电路图就是在这个电路图基础上扩展的，非常重要，所以重点说一下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单台排水泵水位控制电路图线信息文件内容如下:SAC:1,SAC:3,QF:6,KM:11HG:1,KM:12SS1:11,SAC:2SS1:12,SF1:13,KM:23HR:1,SF1:14,XT:3,KM:A1,KM:24,KM:34 HR:2,KM:A2,KH:95XT:2,KM:33SAC:4,XT:1HG:2,KH:96,N:N生成如下的接线图项目一点动与长动控制线路及绘图规则知识点部分一、图形、文字符号１、图形符号图形符号通常用于图样或其它文件，用以表示一个设备或概念的图形、标记或字符。
电气控制系统图中的图形符号必须按国家标准绘制。
２、文字符号文字符号分为基本文字符号和辅助文字符号。
文字符号适用于电气技术领域中技术文件的编制，也可表示在电气设备、装置和元件上或其近旁以标明它们的名称、功能、状态和特征。
３、主电路各接点标记三相交流电源引入线采用L1、L2、L3标记。
电源开关之后的三相交流电源主电路分别按 U、V、W顺序标记。
分级三相交流电源主电路采用三相文字代号U、V、W的前边加上阿拉伯数字1、2、3 等来标记，如1U、1V、1W；2U、2V、2W等。
二、绘图原则电气控制系统图包括电气原理图、电气安装图（电器安装图、互连图）和框图等。
各种图的图纸尺寸一般选用 297 × 210 、 297 × 420 、 297 × 630 、 297 × 840 （ mm ）四种幅面，特殊需要可按 GB126 — 74 《机械制图》国家标准选用其他尺寸。
三、电器控制线路的构成和基本保护1、继电器-接触器控制电路的表示方法继电器-接触器控制电路一般有安装接线图和工作原理图两种表示方法。
安装接线图：这种表示方法能形象地表示出控制电路中各电器的安装情况及相互之间的连线。
特点： 1）初看电路者比较合适；2）绘制难度大；3）电器施工的依据。
工作原理图：根据工作原理和便于阅读而绘制的电路图。
特点：便于阅读和设计较复杂的控制电路。
它是生产机械电气设备设计的基本和重要的技术资料。
2、原理图的绘制规则1)主电路：粗线，左或上部；控制线路：细线，右或下部2)控制线路的电源线分列两边，按电器元件的动作顺序由上而下平行绘制3)所有电器元件不画实际外形，而用标准图形和文字符号表示。
器件的各部分分别画在完成作用的地方。
各电器部件的状态处于未动作前的状态。
4)同类电器在文字符号前或后加序号区分5)两条以上导线连接处用小圆点表示电气连接，每一接点标一编号，左单右双，以线圈为界限6)对具有循环运动的机构，应给出工作循环图，万能转换开关和行程开关应绘出动作程序和动作位置3、电器元件的布置原则：1)体积大和较重的电器元件应装在元件安装板的下方，发热元件应装在上方2)强弱电分开，弱电应屏蔽3)需经常维护、检修、调整的元件的安装位置不宜过高4)布置应整齐、美观、对称5)元件之间应留有一定间距4、电气系统中的基本保护1）电流保护(1) 短路保护：防止用电设备（电动机、接触器等）短路而产生大电流冲击电网，损坏电源设备或保护用电设备突然流过短路电流而引起用电设备、导线和机械上的严重损坏。
采用的电器：熔断器、自动断路器。
原理：熔断器或自动断路器串入被保护的电路中，当电路发生短路或严重过载时，熔断器的熔体部分自动迅速熔断，自动断路器的过电流脱钩器脱开，从而切断电路，使导线和电器设备不受损坏。
(2) 过载保护：防止用电设备（如电动机等）长期过载而损坏用电设备。
采用的电器：热继电器、自动断路器。
原理：热继电器的线圈接在电动机的回路中，而触头接在控制回路中。
当电动机过载时，长时间的发热使热继电器的线圈动作，从而触头动作，断开控制回路，使电动机脱离电网。
2）零压（或欠压）保护作用：防止因电源电压的消失或降低引起机械设备停止运行，当故障消失后，在没有人工操作的情况下，设备自动启动运行而可能造成的机械或人身事故。
3）互锁保护：保护一个电器通电时，另一个电器不能通电，若需后者通电，则前者必须先断电的一种保护。
4) 零励磁保护：防止直流电动机在没有加上励磁电压时，就加上电枢电压而造成机械“飞车”或电动机电枢绕组烧怀的一种保护。
零励磁保护线路：直流电动机零励磁保护。
四、自锁与互锁控制自锁：依靠接触器自身辅助触头而保持接触器线圈通电的现象。
互锁：利用正反转接触器常闭辅助触头作为相互制约的控制关系。
1、自锁电路（一）为什么用自锁？工作过程：合上Q，按下SB2，KM线圈吸合，KM 主触点闭合，电动机运转。
KM辅助常开触点闭合，自锁。
按下SB1，KM线圈断电，主触点、辅助触点断开，电动机停止。
自锁电路（二）自锁另一作用：实现欠压和失压保护。
2、互锁电路1)电气互锁2)机械互锁思考为何要互锁？五、点动与连续运转的控制常见故障及处理方法1、按下启动按钮，接触器不工作：检查熔断器是否熔断，检查热继电器是否动作，检查电源电压是否正常，检查按钮触点是否接触不良，检查接触器线圈是否损坏。
2、不能自锁：检查启动按钮是否有损坏，检查接触器常开辅助触点是否未闭合或被卡住（触点损坏）。
3、不能互锁：检查启动按钮是否有损坏，检查接触器常闭辅助触点是否未断开或被卡住（触点粘连）。
本课小结：1、电气控制系统图的组成：原理图、元件布置图、安装接线图2、电器控制线路的构成和基本保护1）电流保护2）零压（或欠压）保护3）互锁保护4) 零励磁保护3、电气控制基本控制规律：能力培养部分三相异步电动机点动和长动控制线路1、实训目的1）通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识。
2)通过实训进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。
2、选用组件序号型号名称数量1 DJ24 三相鼠笼异步电动机(△/220V) 1件2 D61 继电接触控制挂箱（一）1件3 D62 继电接触控制挂箱（二）1件2)屏上挂件排列顺序D61、D623、实训方法实训前要检查控制屏左侧端面上的调压器旋钮须在零位，下面“直流电机电源”的“电枢电源”开关及“励磁电源”开关须在“关”断位置。
开启“电源总开关”，按下启动按钮，旋转调压器旋钮将三相交流电源输出端U、V、W的线电压调到220V。
再按下控制屏上的“关”按钮以切断三相交流电源。
以后在实训接线之前都应如此。
1)三相异步电动机点动控制线路：按图1-1接线。
图中SB1、KM1选用D61上元器件，Q1、FU1、FU2 、FU3 、FU4选用D62上元器件，电机选用DJ24（△/220V）。
接线时，先接主电路，它是从220V三相交流电源的输出端U、V、W开始，经三刀开关Q1、熔断器FU1、FU2 、FU3、接触器KM1主触点到电动机M的三个线端A、B、C的电路，用导线按顺序串联起来，有三路。
主电路经检查无误后，再接控制电路，从熔断器FU4插孔V开始，经按钮SB1常开、接触器KM1线圈到插孔W。
线接好经指导老师检查无误后，按下列步骤进行实训：图1-1 点动控制线路(1)按下控制屏上“开”按钮；(2)先合Q1，接通三相交流220V电源；(3)按下启动按钮SB1，对电动机M进行点动操作，比较按下SB1和松开SB1时电动机M 的运转情况。
2)三相异步电动机自锁控制线路：按下控制屏上的“关”按钮以切断三相交流电源。
按图1-2接线，图中SB1、SB2、KM1、FR1选用D61挂件，Q1、FU1、FU2 、FU3 、FU4选用D62挂件，电机选用DJ24（△/220V）。
检查无误后，启动电源进行实训：(1) 合上开关Q1，接通三相交流220V电源；(2) 按下起动按钮SB2，松手后观察电动机M运转情况；(3) 按下停止按钮SB1，松手后观察电动机M运转情况。
图1-2 自锁控制线路3)三相异步电动机既可点动又可自锁控制线路：CheckBox1图1-3 既可点动又可自锁控制线路按下控制屏上“关”按钮切断三相交流电源后，按图1-3接线，图中SB1、SB2、SB3、KM1、FR1选用D61挂件，Q1、FU1、FU2 、FU3 、FU4选用D62挂件，电机选用DJ24（△/220V），检查无误后通电实训：(1)合上Q1接通三相交流220V电源；(2) 按下起动按钮SB2，松手后观察电机M是否继续运转；(3) 运转半分钟后按下SB3，然后松开，电机M是否停转；连续按下和松开SB3，观察此时属于什么控制状态；(4) 按下停止按钮SB1，松手后观察M是否停转。
4、讨论题1)试分析什么叫点动，什么叫自锁，并比较图1-1和图1-2的结构和功能上有什么区别？2)图中各个电器如Q1、FU1、FU2 、FU3 、FU4、KM1、FR、SB1、SB2、SB3各起什么作用？已经使用了熔断器为何还要使用热继电器？已经有了开关Q1为何还要使用接触器KM1？3)图1-2电路能否对电动机实现过流、短路、欠压和失压保护？4)画出图1-1、1-2、1-3的工作原理流程图。
5、三相异步电动机点动和长动控制线路实训成绩评定表配分评分标准扣分项目检查独立操作完成教学内容，并养成良好工作习惯；②实训中要求每人一套常用电工工具；每项内容均应根据实训技术要求、操作要点评出成绩填入评定表考核成绩。
一、引言随着机电一体化技术的发展，对系统的可靠性要求愈来愈高，PLC具有控制可靠、体积小、功能强、速度快、组态灵活和可扩展性的特点而得到了广泛的应用，电气系统的可靠性也大大提高了。
此时，影响电气系统可靠性的主要因素是与PLC接口的输入输出部分，我们在卧式锺床改造中采用PLC的软元件，合理设计了控制程序，提高了系统的可靠性。
二、影响PLC电气系统可靠性的主要因素PLC 控制系统可简单划分为三部分：发讯元件（输入部分）、记忆网络（程序部分）和电气执行元件（输出部分）。
对于用继电器控制的系统，影响系统可靠性的主要因素是中间继电器组成的记忆网络。
对于PLC控制系统，高可靠性的PLC取代了中间继电器组成的记忆网络，克服了机械动作式中间继电器可靠性不高的固有毛病，使系统可靠性大为提高。
此时，与PLC自身的安全性与PLC输入、输出连接的"发讯元件"和"电气执行元件"的可靠性，己变成影响整个电气系统可靠性的主要因素。
提高"发讯元件"和"电气执行元件"可靠性的同时，也就提高了PLC的安全性，通常有两种方法：一种是选用高质量的元器件；另一种是对这些故障率较高的元器件进行状态检测和故障诊断，但都受硬件条件和经济条件的影响而限制了应用范用。
PLC具有丰富的软元件（如内部计时器、计数器、辅助继电器等），因此可以利用它来设计一些程序，屏蔽输入元件的误信号，防止输出元件的误动作。
