浙大中控楼宇自控系统
浙大中控DCS系统操作规程
规程编号：KF-HD-CYJSB-***版本号：2013-9受控号：浙大中控DCS系统操作规程实施日期：二零一三年九月发布单位：开发事业部哈得作业区目录一、使用范围和编制依据二、管辖范围三、系统介绍四、主要技术参数五、风险及控制措施六、装置介绍（一）浙大中控JX-300XP集散控制系统七、操作规定（一）浙大中控自控系统监控操作八、注意事项浙大中控DCS系统操作规程一、使用范围和编制依据本规程适用于哈得作业区DCS系统正常维护和操作管理。
本规程依据浙大中控JX-300X DCS系统操作维护手册编制。
二、管辖范围哈一联、哈四联、天然气站主控室。
三、系统介绍1、DCS系统由硬件系统和软件系统两部分组成1）系统硬件哈四联系统由三个操作站（其中一个兼作工程师站）和3个控制站构成。
哈一联系统由四个操作站（其中一个兼作工程师站）和3个控制站构成。
天然气站系统由三个操作站（其中两个兼作工程师站）和一个控制站构成。
本规程所涉及的操作均在操作站上实现，具体的硬件构成参见相关技术资料。
2）系统软件系统的所有操作均在Advantrol软件下实现，具体的Advantrol操作参见相关技术手册。
四、主要技术参数1、浙大中控DCS系统五、风险及控制措施六、装置介绍东河天然气站设计为日处理量22.5万方天然气处理站，配备了一套独立的浙大中控JX-300XP自动化监控系统，本系统由硬件、通讯网络、操作站计算机、监控软件等组成。
JX-300XP 系统硬件1、 机柜天然气站仪控室有I/O 卡件机柜两套，哈四联机柜间有I/O 卡件机柜五套，哈一联机柜间有I/O 卡件机柜五套。
2、 系统软件系统的所有操作均在Advantrol 软件下实现，具体的Advantrol 操作参见相关从服务器主服务器监控机现场仪器仪表现场仪器仪表技术手册。
七、操作规定浙大中控DCS系统操作员操作1、操作员职责：1)监视DCS系统运行，预防可能产生的危险。
2)随时干预系统运行，确保安全、正常生产。

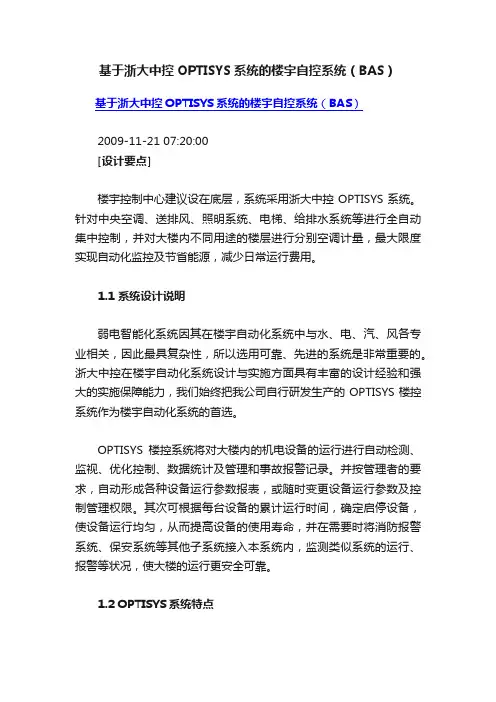

基于浙大中控OPTISYS系统的楼宇自控系统（BAS）
基于浙大中控OPTISYS系统的楼宇自控系统（BAS）基于浙大中控OPTISYS系统的楼宇自控系统（BAS）2009-11-21 07:20:00[设计要点]楼宇控制中心建议设在底层，系统采用浙大中控OPTISYS系统。
针对中央空调、送排风、照明系统、电梯、给排水系统等进行全自动集中控制，并对大楼内不同用途的楼层进行分别空调计量，最大限度实现自动化监控及节省能源，减少日常运行费用。
1.1 系统设计说明弱电智能化系统因其在楼宇自动化系统中与水、电、汽、风各专业相关，因此最具复杂性，所以选用可靠、先进的系统是非常重要的。
浙大中控在楼宇自动化系统设计与实施方面具有丰富的设计经验和强大的实施保障能力，我们始终把我公司自行研发生产的OPTISYS楼控系统作为楼宇自动化系统的首选。
OPTISYS楼控系统将对大楼内的机电设备的运行进行自动检测、监视、优化控制、数据统计及管理和事故报警记录。
并按管理者的要求，自动形成各种设备运行参数报表，或随时变更设备运行参数及控制管理权限。
其次可根据每台设备的累计运行时间，确定启停设备，使设备运行均匀，从而提高设备的使用寿命，并在需要时将消防报警系统、保安系统等其他子系统接入本系统内，监测类似系统的运行、报警等状况，使大楼的运行更安全可靠。
1.2 OPTISYS系统特点OptiSYS系列分散式可编程控制系统主要面向以分散型数据采集与控制为主的公用工程自动化项目，能够实现逻辑控制、顺序控制、过程控制、数据采集等控制任务，可广泛应用于智能楼宇、智能交通、环境保护、工业自动化等领域。
■ 针对智能建筑、智能交通、SCADA等公用自动化工程特点设计开发，采用工业以太网及CAN总线、LONWORKS等现场总线通讯方式，系统技术先进，性价比高；■ 沿用SUPCON工业集散控制系统的高可靠性、模块化设计和完善的制造工艺，具有极高的可靠性和完善的系统功能；■ 控制系统采用模块化结构和现场总线通讯方式，配置灵活、易于扩展，即可集中安装，也可现场分散安装；■ 22.5mm/45mm的统一厚度，所有模块均能通过总线连接器直接安装在DIN导轨上面，接线端子可以直接连接外部线缆（0.2～2.5mm2），无需增加转接端子，节省安装空间；■ 符合IEC61131-3标准的全中文界面图形化控制器编程软件，提供指令表（IL）、梯形图（LD）、结构化文本（ST）、功能块图（FBD/CFC）、顺序功能块图（SFC）五种编程语言；■ 监控系统软件采用纯B/S模式设计，既可本地监控，又能实现基于互联网和浏览器的远程监控；具有OPC、DDE等开放性数据接口，内置VBA语言，集成能力强、扩展方便；1.3 系统设计架构浙大中控OPTISYS楼控系统设计及产品制造都是采用当今世界先进技术，其产品性能和质量均达到世界一流水平。
浙大中控DCS系统介绍大全
浙大中控DCSJX-300XP DCS控制系统资料如下：JX-300XP控制系统是浙江中控技术股份有限公司SUPCONWebField系列控制系统之一，是中控科技集团为适应网络技术的发展，特别是Internet、Web技术的发展而推出的基于网络技术的控制系统。
该系统融合了最新的现场总线技术、嵌入式软件技术、先进控制技术与网络技术，实现了多种总线兼容和异构系统综合集成。
各种国内外DCS、PLC及现场智能设备都可以接入到JX-300XP系统中，实现企业内过程控制设备信息的共享。
系统优越性能概述如下：系统性能一览1、工作环境工作温度：（0～50）℃存放温度：（－40～70）℃工作湿度：10%~90%，无凝露存放湿度：5%~95%，无凝露大气压力：（62～106）kPa，相当于海拔4000米振动（工作）：振动频率范围为（10～150）Hz，允许的位移峰幅值为0.075mm，加速度小于9.8m/s22、供电要求双路供电，220 VAC±10%，50Hz±5％，最大(单个机柜)650W，功率因数校正（符合IEC61000-3-2标准）。
3、接地要求在普通场合接地电阻不大于4欧姆，在变电所、电厂及有大型用电设备等场合接地电阻不大于1欧姆。
系统规模WebField JX-300XP最大系统配置为：63个控制站，72个操作员站、工程师站以及其他功能的计算站点JX-300XP系统是在吸取国内外先进技术，结合最新计算机技术、通讯技术、自动化控制技术等先进理论而开发的全数字化控制系统。
它的先进性主要体现在以下几个方面：1、硬件方面：（1）系统所需要的主要元器件均经过严格的筛选使用。
（2）所有卡件均智能化，采用先进生产制造装置和先进检测设备生产制造，并经过长达一周的高低温老化和全面测试。
（3）做抗腐处理，其抗腐蚀性能达到国际最高标准----G3级标准，更加适用于化工场合应用。
控制机柜XP202基本尺寸：2100（H）×800（B）×600（D）mm；可定做2200*800*800或2100*800*800机柜散热方式：顶部安装四个散热风扇（选配）散热；安装方法：焊接或螺栓固定（机柜底部有四个与槽钢紧固的螺栓）；内部机笼安装：架装结构（电源机箱、I/O单元、工业控制计算机）；备注：最多可安装1个XP251-1电源机笼，4个XP211机笼，4个XP251-1电源单体一体化机笼 XP211用于安装系统卡件与各类I/O卡件。
浙大中控的DCS系统介绍
2022/3/24
缅甸项目应用情况
➢2002年，浙江中控技术股份有限公司在缅甸第一工业部纸化局日产 200吨项目中，将WebField ECS-100控制系统应用于全厂从原料制备、 制浆、碱回收、ClO2制备、浆板机等整个制浆造纸过程，成为世界上 首家具备提供涵盖造纸企业整体自动控制解决方案的供应商。
X1SLLItCo-N1cSPLe0khItr1iCTof:ta2PcLnPT0eeV1IroksvCo:sef-LP1lcvWPATV0eFl11rrIsCeroa:sinPt1cedTSVeM0reu1sLmi:snnvPpvplAVi.HeuPwgag e16
115072
2022/3/24
企业对过程控制系统的需求
•适应工业需求的 可靠性 •开放性、集成性 •用户友好、 操作简便
2022/3/24
核心技术
➢ 开发出一种全冗余且拥有自主版权SBUS现场总线 ➢ 开发出具有故障诊断和负荷自适应能力的100M高速冗余
工业以太网技术 ➢ 开发出带电插拔功能的“即插即用”技术 ➢ 达到工业级EMC国际标准要求 ➢ 支持FF、Profibus、HART等现场总线 ➢ 兼容现场总线和传统的I/O处理技术 ➢ 开发嵌入式配方调度管理软件,使批量控制得心应手 ➢ 光纤传输技术成功应用，极大提高抗干扰性能
21:0128709/501:%%165/ 91
50%
X1SLLItCo- N1Sc 0kehPL1tiTf:IrtCaoPn2VcLok0eePT1fs-LvIr:sCeovPl1lWc1V0ePAT1asF2rIr:tCSs1oMerePi:unr1cT0Vi2dnenL08e91svmv/:1:s1ilLepP6L5p/iwVI.02Am9CHS81u1i1PMm:/gt12s0aVpD491g/:aTPe91t11ria502%me6N81v:e/i1Oo2x59tnuP/:=/s9V1O0215L81f fi:/m21025%69i%t/:s9115
浙大中控BA方案
部队大楼楼宇自控系统设计方案【设计要点】本方案采用国内知名品牌浙大中控OptiSYS系统，对部队大楼的楼宇机电设备进行自动化监控管理，整个网络结构由管理级网络和现场总线网络构成。
1.1 楼宇自控系统作用概述我们采用楼宇自动化控制系统对大楼内的机电设备进行监控管理，该系统一方面为大楼提供健康、舒适、洁净的空气环境，另一方面监控和保障各种设备的正常运行。
从统计数据来看，空调系统占整个大楼的耗能在50％以上，而大楼装有楼宇自动化系统(BA)以后，可节省能耗约25％，节省管理人员约30％。
现代化大楼内部的机电设备数量急剧增加，这些设备分散在大楼的各个楼层和角落，若采用分散管理，就地监测和操作将占用大量人力资源，有时几乎难以实现。
如采用楼宇自动化系统，利用现代的计算机技术、控制技术、网络技术和图形图像处理技术，便可实现对所有机电设备的集中管理和自动监测，确保楼内所有机电设备的安全运行，提高大楼内工作人员的舒适感和工作效率，长期保持设备的低成本运行。
一旦设备出现故障，系统能够及时知道何时何地出现何种故障，使事故消除在萌芽状态。
为了将部队大楼建成一个具有国内先进水平的现代化大楼，向在大楼内的工作人员提供安全、舒适、便利、快捷的服务，建立先进和科学的综合管理机制，提高服务水平，所以我们设计了一套具有最新技术、高运作效率、低维护成本、高可靠性和高性价比的楼宇设备控制系统。
我们本着“以人为本”，综合考虑投资效费比与长期使用及维护成本，实际使用效果等因素选用中控OPTISYS楼宇控制设备。
OPTISYS系统对建筑物内的所有空调系统设备、通风排风设备、冷热源设备、给排水系统设备、照明设备、电梯等实行自动监测和控制，并同时收集、记录、保存及管理有关系统的重要信息和数据，达到提高运行效率，保证服务环境的特殊需求，节省能源，节省人力，最大限度延长设备寿命的目的。
1.2 楼宇自控系统设计依据我们的设计依据是：民用建筑电气设计规范（JGJ/T16-92）浙大中控OPTISYS楼宇自控产品技术手册自控专业施工图设计文件编制深度的规定（1987）中国电气装置安装工程施工及验收规范（GBJ232-90.92）中国高层民用建筑设计规范（GBJ45-90.92）《空调系统控制》（国标图集02X201-1中国采暖通风与空气调节设计规范（GBJ19-87）中国室内给水排水热水供应设计规范（TJ15-74）中华人民共和国公共安全行业标准（GA38－92）智能建筑设计标准（DBJ08－47－95）电气图用图形符号（GB4728－85）分散型控制系统工程设计规定（HG/T 20573－95）工业自动化仪表工程施工及验收规范（GBJ93－86）智能建筑设计标准（GB/T50314-2006）建筑物防雷设计规范（GB50057-2000）相关产品安装使用手册1.3 系统设计原则本方案所提供的OPTISYS楼宇自控系统，遵循下述原则：先进性：采用国际上先进的“分布式控制系统”，通过中央监控系统的计算机网络将各层的控制器，现场传感器、执行器及远程通信设备进行联网，实现集中管理和分散控制的综合监控及管理功能。
浙大中控JX-300x控制系统介绍
报表软件
报表制作功能的 设计采用EXCEL类似的
组织形式和功能分割，
方便用户操作。 引入事件概念， 即通过进行条件判断 的逻辑表达式，依次 实现报表的条件记录 和条件输出。
操作监控软件
系统总貌 流程操作 分组操作(分工段) 趋势、历史管理 故障诊断 报警管理 报表功能
系统总貌系统总貌流程操作流程操作分组操作分组操作分工段分工段趋势历史管理趋势历史管理故障诊断故障诊断报警管理报警管理报表功能报表功能现场总线设备管理现场总线设备管理先进控制软件和企业先进控制软件和企业mismis系统接口系统接口实时数据与标准数据库的接口功能实时数据与标准数据库的接口功能记录存放线性加快存取速度记录存放线性加快存取速度所有应用通过唯一的数据代理实现提高了安所有应用通过唯一的数据代理实现提高了安全性和处理并发事件的能力全性和处理并发事件的能力实现操作与数据的分离实现操作与数据的分离一库多表结构一库多表结构数据滚动存放数据滚动存放可获得内部插值数据和统计数据可获得内部插值数据和统计数据对数据库的重要信息冗余备份提高数据库恢对数据库的重要信息冗余备份提高数据库恢复性能复性能提供用户可控制的数据查询接口提供用户可控制的数据查询接口对数据的操作简单方便对数据的操作简单方便数据操作只有添加和读取两种方式数据操作只有添加和读取两种方式记录存贮顺序可增可减记录存贮顺序可增可减数据库的操作权限由应用程序提出数据库的操作权限由应用程序提出连续配浆过程连续配浆过程11流量浓度控制系统
系统冗余
网络冗余： 自动诊断和切 换 网络可靠性
SCnet网 络
1:1冗余控制单元的 无扰切换
I/O通道 冗余
扩展总线 SBUS的冗余
现场控制站
浙大中控楼宇自控系统
楼 宇 自
化 A 通讯自动化CA 通讯自动化CA 综合布线系统PDS 综合布线系统PDS 计算机网络系统 线 系统 机 系统 线 统 AS 系 消 防 报 警 系 统 系统 计 系统 楼宇自动化BA 楼宇自动化BA 系统 系统 系统 系统 系统
系 统
BAS
办公自动化OA 办公自动化OA 楼 宇 自 控 系 统 BAS BAS BAS BAS 安 全 防 范 系 统 SAS SAS SAS SAS 系统 系统 系统 系统 系统
浙大中控楼宇自控系统在江苏盐城火车站的完美应用浙江中控电子
浙大中控楼宇自控系统在江苏盐城火车站的完美应用浙江中控电子技术有限公司－楼宇控制产品事业部胡浩摘要:本文通过对盐城火车站楼宇自控系统设计,施工和调试的介绍,着重强调楼宇自控系统对建筑设备监控和管理的重要性，以及楼宇自控系统在大力推导节能中占着重要的地位。
关键字：楼宇自控系统ＢMS集成节能盐城火车站位于江苏省盐城市区的东南角,占地面积约200亩，盐城站新站房建设采用了大量先进技术,主体结构由18根后倾钢管混凝土柱为主要受力构件，大面积、大跨度的斜拉索轻钢屋盖体系,现代化的悬挂结构技术，自动监控消防水泵,2台远距离送风大温差设计分层空调系统,还有新火车站的温控设计中首次采用了节能环保的“地热空调”，４80眼地下井将代替普通空调保证整个候车大厅冬暖夏凉处处体现了现代科技与新型建筑的完美结合。
此外,车站同步建成了电视监控、电子引导、列车到发预告、多媒体查询等客站自动化管理信息集成系统，具有国内一流水平。
1．盐城火车站楼宇自控系统的设计介绍：盐城火车站在建筑机电设备监控方面,采用的是浙大中控的Oｐtisｙs PＣＳ300系列楼宇控制系统,其中包括冷热源系统、空调机组、新风机组、变配电系统、照明系统、电梯等的集中监视、控制和管理。
最终达到安全、可靠、节能、节省人力的效果。
ADＶBMS系统是浙大中控推出的楼宇自控和系统集成平台，完整的系统由ＢMS监控软件、DDC控制器、传感器、阀门及执行机构四大部分组成。
为了建成一个完全可靠和节能的建筑设备监控系统,在整个系统的设计上着重考虑了三个方面的要素。
第一是确定整个系统的网络框架和布线原则,以便达到最佳效果；第二是现场阀门、传感器、变送器和执行器等元件的正确选择与配置；第三是中控室操作站和现场DDC之间通讯网络的配置。
在设计中，根据盐城火车站弱电系统的总体要求，选用了浙大中控的BMS 监控软件，支持WindoｗsNT／Windows２00０/WindｏwsＸＰ操作系统,支持ＯPC 等多种协议和开放接口,并且提供了丰富的功能选项，是一套运用很成熟的系统;控制器采用的是浙大中控的OptisｙｓPＣS3０0系列楼宇控制系统采用的是MOＤBUS/TCP以太网模式，盐城火车站楼宇自控整个系统共采用了4个PAC314－1CＰU模块，其中照明系统为2个ＣPU模块，空调机组和新风机组采用了1个ＣＰU模块,冷热源系统采用了1个CPU模块,4个ＣPU模块通过一个以太网交换机和AＤV BＭS软件连接来监控各个系统设备的状态，变配电系统运用的是标准48５通讯协议采用OPC接口的方式直接和ADV ＢＭS软件集成,来读取变配电系统中的所有数据。
考试题目 A卷(答案)
浙大中控楼宇自控工程师初级培训试题（闭卷）（考试时间60分钟）姓名：学号：单位：一、填空（共40分，每空1分）1、建筑设备监控系统, BAS英文解释为：building automation system。
2、浙大中控楼宇自控系统的OptiSYS系列分布式控制系统当前主要为PCS300系列，分布式无线智能照明系统当前主要为LCS300系列。
3、PCS-300系列控制系统使用DIN标准为35 mm导轨直接安装，弹簧卡式固定。
4、PCS-300系列控制系统端子全部可脱卸，每IO点2个以上端子，免外部配线；0.5 ～2.5 mm2端子接线规格(推荐 1.0 mm2)，现场电缆可直接接入模块。
5、PCS-300系列控制系统采用先进的分布式现场总线设计：CAN现场总线分布式智能IO模块；8种速率可选，10Kbps－1 Mbps；分布距离25米－5000米可选。
6、 PAC31X系列 CPU控制器中PAC314-1带1个10/100Mbps自适应以太网口；1个总线口，最大1Mbps，1个RS485串口，最大115.2Kbps；1个RS232串口，最大115.2Kbp；最多可带32个I/O模块。
7、触摸屏采用RS-485方式和CPU模块进行通讯。
8、PCS-300系统中，CPU控制器PAC314-1最大输入输出点数，模拟点256个，数字点512个。
9、在CAN总线两端要接入终端电阻。
PAC31X内置终端电阻，因此，只需要在总线另一侧接入终端即可，终端电阻阻值为120Ω。
10、模块尺寸：4/8路：22.5 mm(宽)×100mm(高)×113mm(深)；16路：45 mm(宽)×100mm(高)×113 mm(深)。
11、模块通过前面板位置的DIP开关的1～5位来设定地址，取值范围为0～31。
拨码开关可以使用小螺丝刀之类工具设置，当DIP打到“ON”位置时为“●”状态，打到“OFF”位置时为“○”状态。
浙大中控楼宇自控系统设计手册
4、 维修指示 现场监控器记录设备的运行参数和累计运行时间，平衡设备使用率，提醒 管理人员定期检修。
5、 报警及数据记录 监控中心显示各个监控点回检状态； 监控中心及时显示报警信息，包括时间； 故障报警包括： 循环泵故障报警 补水箱高、低液位报警
数量 6 1 2 2 2
热交换系统原理图
回水
供水
FT 01
热网供水/汽 TE-02
TE-02
PT 01
热交换器R－1
TE-02 M
TE-03
集水器
分水器
TE-05
TE-06
循环泵
TE-02 热交换器R－2
M
循环泵
TE-04
配电箱
2×1.0 4×1.0 4×1.0 2×1.0 2×(4×1.0) 2×1.0 2×1.0 4×1.0 4×1.0 2×1.0 2×1.0
2、送风湿度自动控制 自动控制加湿阀开闭，保证送风湿度为设定值。
3、过滤器堵塞报警 空气过滤器两端压差过大时报警，提示清扫。
4、机组定时启停控制 根据事先排维修。
5、联锁保护控制
联锁：风机停止后，新送风排风门、电动调节阀、电磁阀自动关 闭；
点、6 个 DO 点、1 个 AO 点用于监控新风机组附近其它设备。
楼宇自控系统是一项综合运用计算技术、自动控制技术和通信技术以及现 场设备制造工艺等来完成特定控制任务的系统，因此必须严格按照工程设计 观念进行。整个过程通常是由系统设计人员及相关专业人员通力协作完成。 楼宇自动化系统多种多样，其设计工作一般应遵循的原则是：可靠性高、实 时性强、操作性好、通用性好、性价比高。楼宇自动化设计一般包括：控制 方案设计、现场设备选型、控制设备选型以及控制系统网络设计等内容。
浙大中控楼控系统在盐城火车站的应用
Ｂ ｉｉ ｏ ｔ ｌ 字 自控 ： ｕｌｎ Ｃ ｎｒ 楼 ｄｑ ｏ
～
…
…
豳■
浙 大 巾 控 楼 控 系 统
程 盛
窜 鼬 翰 应 周
■ 案例 提供 ：浙江 中控 电子技术有 限公 司
９． ８７ 盐城 火车 站位 于 江 苏省 盐城 总长 １ ５ ２米 ，总宽 ３ ． 米 。车 着重 考虑 了三 个 方面 的要 素 ：第
主体为两层 ，总建筑面积为 １０ ０ ００
一
８ 个 完全 可 靠和节 能 的建 筑 设备 运 用 的是 标 准 ４ ５通讯 协议 ，采
平方米 ，建筑主体高度为 ２ ． 米 ， ３３
监控 系统 ，在整 个 系统 的设 计上 用 ＯＰＣ接 口的方式直 接和 ＡＤＶ
■
如下 ：
… ～ …
一
维普资讯
…
一
… …
ＢＭＳ软件集成 ，来读 取变配 电系 统 中的所有数据 。整个 Ｂ Ａ系统 图
（ ）照 明系统 １ 层照明系统共包含 了 ｌ 个 ２
（ ３）冷 热源系统 冷 热源 系统 和消 防监 控 系统
控制箱的 ２ ０ ０ 多路 照明 ， 系统主 的监控 采 用 的是直 接接 线 的方式 该
是浙大 中控的Ｏ ｔ ｙ Ｃ ０ 系 ｐｉ ｓＰ Ｓ ３ ０ ｓ
车到 发预告 、 多媒体 查询 等客 站
自动 化 管理 信 息 集成 系统 ，具 有
统 ，其 中包 括冷 热 源系 统 、空 调 列楼宇控制 系统 ＭＯ ＤＢＵＳ ＴＣ ／ Ｐ 机组 、新风机组 、变配电系统 、照 以太 网模 式 。盐城 火 车站 整个 楼 明系统 、电梯等 的 集 中监视 、控 宇 自控系统共采用 了 ４ Ｐ ３ ４ 个 ＡＣ １ 制和管理 ，最终达到安 全 、可靠 、
浙大中控dcs系统介绍(简洁版)
报表软件
报表制作功能
的设计采用了与商
用电子表格 EXCEL类似的组 织形式和功能分割 ，方便用户操作。
引入事件概念 ，即通过进行条件 判断的逻辑表达式 ，依次实现报表的 条件记录和条件输 出。
8/14/2020
21
操作监控软件
• 系统总貌 • 流程操作 • 分组操作(分工
段) • 趋势、历史管理 • 故障诊断 • 报警管理
MIS系统接口 报表功能 SOE 察看功能 事故追忆 运行人员操作管
理
8/14/2020
22
报警一览画面
调整画面
数据一览画面
故障诊断画面
谢谢 大 家！
8/14/2020
27
8/14/2020
9
系统组态软件
系统组态软件包
流程图制作软件
报表制作软件
SCX语言软件
图形化组态软件
SOE事故顺序查看软件
OPC SERVER 通信接口软件
8/14/2020
10
组态软件
8/14/2020
采用分类 的树状结构管 理组态信息， 使用户能清晰 把握系统的组 态状况。
11
系统组态
•总体组态 •控制站硬件组态
8/14/2020
8
技术领先
▪ 冗余、更分散的体系结构 ▪ 全数字化，基于现场总线技术 ▪ 高可靠性，工业级的微处理器和实时多
任务控制软件 ▪ 与国际著名控制软件公司合作 ▪ 组态IEC1131-3、高级控制算法SC语言 ▪ 开放、符合 OPC SERVER 通信接口协议 ▪ 基于Windows 2000 的软件体系
过母板上的欧式插座与卡件实现
电气连接
6
变量规模
楼宇自动化与系统集成解决方案--浙大中控
.可靠、节能、完美集成全新的楼宇自动化与系统集成解决方案浙江浙大中控信息技术有限公司2004年12月1、总体介绍 (3)2、OPTISYS系列分布式可编程控制系统 (4)2.1O PTI SYS系统简介 (4)2.2O PTI SYS系统技术特点与优势 (4)2.3PCS-200系列可编程L ON W ORKS控制系统 (5)2.3.1 以太网控制器 (5)2.3.2 DDC控制器 (7)2.3.3 智能LonWorks IO模块 (9)2.3.4 网络设备及相关软件 (10)2.4PCS-300系列分布式可编程控制系统 (11)2.4.1 高性能以太网控制器 (12)2.4.2 以太网DDC控制器 (14)2.4.3 智能总线IO模块 (15)2.4.4 数据访问软件 (16)2.5控制器编程工具 (16)2.6楼宇自动化系统配套设备 (17)2.6.1 联网型风机盘管温控器 (17)2.6.2 温湿度传感器 (18)2.6.3 空调水阀和电动执行器 (19)2.6.4 其他设备 (20)3、ADVBMS系统集成管理软件 (20)3.1功能特点 (21)3.2系统构成 (21)3.3系统集成OPC服务器： (22)3.3.1 AdvFaServer (22)3.3.2 AdvSaServer (22)1、总体介绍浙江浙大中控信息技术有限公司凭借多年来在智能楼宇系统集成领域丰富的设计、施工、研发经验，依托中控集团雄厚的自动化技术、信息技术积累，全新推出“可靠、节能、完美集成”的楼宇自动化与系统集成解决方案。
该楼宇自动化与系统集成解决方案包括：●可靠的楼宇自动化系统：OptiSYS系列分布式可编程控制系统；●强大的智能建筑系统集成软件平台：AdvBMS系统集成管理软件。
2、OptiSYS系列分布式可编程控制系统2.1 OptiSYS系统简介OptiSYS系列分散式可编程控制系统主要面向以分散型数据采集与控制为主的公用工程自动化项目，能够实现逻辑控制、顺序控制、过程控制、数据采集等功能，可广泛应用于工厂自动化、楼宇自动化、智能交通、给排水工程、环境保护等领域。
浙大中控-系统概述
？
系统的主要特点
高速、可靠、开放的通讯网络Ｓｃｎｅｔ ＩＩ 分散、独立、功能强大的控制站 多功能的协议转换接口 全智能化设计 任意冗余配置 简单、易用的组态手段和工具 丰富、实用、友好的实时监控界面 事件记录功能（ＳＯＥ卡） 安装方便，维护简单，产品多元化、正规化
总体规模： １５个控制站（ＦＣＳ） ３２个操作站（ＯＰＳ，包括工程师站 和操作员站） 总容量：１５３６０点 控制站规模：８个Ｉ／Ｏ单元 Ｉ／Ｏ单元规模：１６块Ｉ／Ｏ卡件 采用小卡件结构：常用模拟量卡６ 点，开关量卡８点
ＷｅｂＦｉｅｌｄ ＪＸ－３００ＸＰ ＤＣＳ系统培训
浙江中控技术有限公司
系 统 概 述
ＷｅｂＦｉｅｌｄ ＪＸ－３００ＸＰ ＤＣＳ系统培训
培训什么？ 主要内容：
１． 系统简介 ＪＸ－３００ＸＰ ＤＣＳ体系结 构 系统基本硬件组成 系统软件组成 系统的主要特点 系统规模
系统名称：ＷｅｂＦｉｅｌｄ ＪＸ－３００ＸＰ ＤＣＳ ＷｅｂＦｉｅｌｄ ＪＸ：系列产品 系统简介 ３００ＸＰ：系统型号，之前有１００、２００、３００、 ３００Ｂ、３００Ｘ ＤＣＳ：Ｄｉｓｔｒｉｂｕｔｅｄ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ的简 称，集散控制系统 ＪＸ－３００ＸＰ系统是ＳＵＰＣＯＮ ＷｅｂＦｉｅｌｄ系列 控制系统十余年成功经验的总结，吸收了近 年来快速发展的通信技术、微电子技术，充 分应用了最新信号处理技术、高速网络通信 技术、可靠的软件平台和软件设计技术以及 现场总线技术，采用了高性能的微处理器和 成熟的先进控制算法，全面提高了ＪＸ－３００ＸＰ 的功能和性能，能适应更广泛更复杂的应用
浙大中控系统设计
设计手册目录一、设计综述 (2)二、系统简介 (9)三、设计说明 (11)3．1冷水机组监控说明 (11)3．2热交换器监控说明 (15)3．3空气调节机组 (18)3．4四管制恒风变水量带加湿新风机组 (22)3．5FCU联网型风机盘管温控器 (25)3．6照明系统监控说明 (27)3.7生活给水系统监控 (28)3．8排水监控系统 (31)3．9供配电监控系统 (33)四、案例介绍——滨江现代印象广场 (38)一、设计综述楼宇自控系统是一项综合运用计算技术、自动控制技术和通信技术以及现场设备制造工艺等来完成特定控制任务的系统，因此必须严格按照工程设计观念进行。
整个过程通常是由系统设计人员及相关专业人员通力协作完成。
楼宇自动化系统多种多样，其设计工作一般应遵循的原则是：可靠性高、实时性强、操作性好、通用性好、性价比高。
楼宇自动化设计一般包括：控制方案设计、现场设备选型、控制设备选型以及控制系统网络设计等内容。
建筑设备监控系统的监控功能设计建筑设备监控系统的监控功能设计依据是建筑设备控制的工艺图及其技术要求。
建筑设备监控系统并不能凭空创造代替建筑设备为建筑物提供服务，而是按照建筑设备运行的工艺与控制要求，通过自动控制、监视等手段来保证建筑设备的服务功能得以可靠、稳定、精确地实现。
在着手建筑设备监控系统监控功能设计前，应认真研究目标建筑物的建筑、变配电。
照明、冷热源、空调通风、给排水等系统的设计图纸、工艺设计说明、设备清单等工程资料。
然后针对实际工程情况，依照各监控对象的监控原理进行监控点数及系统方案设计，并完成监控点数表的制作。
监控点数表是把各类建筑设备要求的监控内容按模拟量输人(AI)、模拟量输出(AO)、数字/开关量输人(DI) 及数字/开关量输出(DO)分类，逐一列出的表格。
这一表格应准确地反映建筑设备控制工艺与要求和设备实际需要配置的传感器与执行器。
由监控点数表可以确定在某一区域内设备来监控的内容，从而选择现场控制器(DDC)的形式与容量。
浙大中控DCS控制系统(zhaojia)
第一章硬件介绍1.1主控制卡（部件号SP243X）主控制卡（SP243X）是控制站的软硬件核心，完成控制站中的I/O信号处理、控制计算、与上下网络通信控制处理、冗余诊断等功能。
它通过SCnet网络与操作站相连，接受上层的管理信息，并向上传递工艺装置的特性数据和采集到的实时数据；向下通过SBUS总线、SP233卡的程控交换和智能I/O卡件实时通信，实现与I/O卡件的信息交换。
SP243X卡采用完全双重化的通信接口，能完成数采、控制、通信等功能。
采用双微处理器结构，主CPU（Master）和从CPU（Slave），主频24M。
它们协同处理控制站的任务，功能更强，速度更快.SP243X 卡内含SCnetII通信接口电路，可直接上挂SCnetII通信网络，和SCnetII网上各节点之间交换信息。
SP243X卡必须经过数据转发卡驱动I/O卡件。
由于系统I/O卡件全智能化，所以SP243X卡可灵活配置I/O卡件。
1.2数据转发卡（部件号SP233）数据转发卡作为主控制器和I/O卡件之间的通道，其运行状况，直接影响着设备运行的稳定性。
数据转发卡在上电以后，其自检的时间比较长，最长可以达到7秒之多，要注意在正常运行情况下，不要拔出卡件，或让其切换，在检测的数据转发卡不会直接进入工作状态。
数据转发卡的电路或程序出错后有可能会影响与其冗余的数据转发卡的正常运行。
现在已知的有当RAM被清空以后，数据转发卡就不能工作了，还会影响与其冗余的数据转发卡的正常工作，使整个机笼通讯失败。
因而发现数据转发卡有问题，或怀疑其有问题的时候，最好将坏的拔出，不要仅仅切换到另一与其冗余的就算了事了。
数据转发卡在来回上电的时候，很容易造成数据转发卡或I/O卡件的通讯通道的损坏。
因而尽量少带电插拔数据转发卡（也最好少插拔I/O卡件）。
如果一定要插拔卡件的话，要速度快，特别是在插入卡件的时候，千万不要出现卡件和母板没有完全接触好的这种临界状态。
