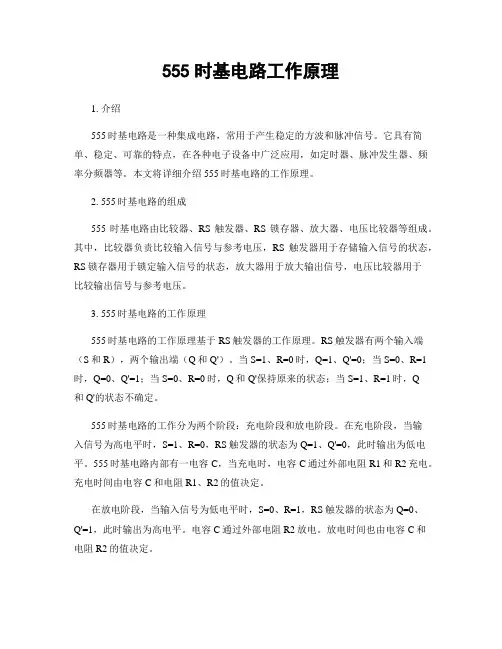

555时基电路工作原理

555时基电路工作原理1. 介绍555时基电路是一种集成电路，常用于产生稳定的方波和脉冲信号。

它具有简单、稳定、可靠的特点，在各种电子设备中广泛应用，如定时器、脉冲发生器、频率分频器等。

本文将详细介绍555时基电路的工作原理。

2. 555时基电路的组成555时基电路由比较器、RS触发器、RS锁存器、放大器、电压比较器等组成。

其中，比较器负责比较输入信号与参考电压，RS触发器用于存储输入信号的状态，RS锁存器用于锁定输入信号的状态，放大器用于放大输出信号，电压比较器用于比较输出信号与参考电压。

3. 555时基电路的工作原理555时基电路的工作原理基于RS触发器的工作原理。

RS触发器有两个输入端（S和R），两个输出端（Q和Q'）。

当S=1、R=0时，Q=1、Q'=0；当S=0、R=1时，Q=0、Q'=1；当S=0、R=0时，Q和Q'保持原来的状态；当S=1、R=1时，Q和Q'的状态不确定。

555时基电路的工作分为两个阶段：充电阶段和放电阶段。

在充电阶段，当输入信号为高电平时，S=1、R=0，RS触发器的状态为Q=1、Q'=0，此时输出为低电平。

555时基电路内部有一电容C，当充电时，电容C通过外部电阻R1和R2充电。

充电时间由电容C和电阻R1、R2的值决定。

在放电阶段，当输入信号为低电平时，S=0、R=1，RS触发器的状态为Q=0、Q'=1，此时输出为高电平。

电容C通过外部电阻R2放电。

放电时间也由电容C和电阻R2的值决定。

当电容C充电时间和放电时间相等时，输出信号的周期为T=2(R1+R2)C，频率为f=1/T。

通过改变R1、R2和C的值，可以调节输出信号的频率。

4. 555时基电路的应用555时基电路广泛应用于各种电子设备中。

以下是几个常见的应用示例：(1) 定时器：通过调节电阻和电容的值，可以实现不同时间间隔的定时功能，如闹钟、计时器等。

ne555时基电路原理

ne555时基电路原理ne555时基电路是一种基于NE555集成电路的电子电路，它能够产生稳定的时间间隔或频率信号。

NE555是一款经典的定时器集成电路，广泛应用于计时、脉冲生成、频率分频等领域。

本文将介绍ne555时基电路的原理及其应用。

一、ne555时基电路的原理ne555时基电路的核心是NE555集成电路。

NE555集成电路是一款由几个晶体管、电阻和电容器等元件组成的集成电路。

它具有三个主要引脚，分别是GND(地)、VCC(正电源)和OUT(输出)。

其中，GND引脚连接到电路的地线，VCC引脚连接到正电源，OUT引脚用于输出脉冲信号。

NE555集成电路的工作原理如下：当VCC引脚接入正电源时，集成电路内部的比较器开始工作。

比较器会不断比较电容器电压与参考电压之间的大小关系。

当电容器电压超过参考电压时，输出引脚会输出低电平；当电容器电压低于参考电压时，输出引脚会输出高电平。

通过这种方式，NE555集成电路能够产生稳定的时间间隔或频率信号。

二、ne555时基电路的应用1. 计时器：ne555时基电路可用作计时器，通过调节电容器和电阻的值，可以实现不同的计时功能。

例如，在电子钟、定时开关等应用中，ne555时基电路可以精确地控制时间间隔。

2. 脉冲发生器：ne555时基电路可用作脉冲发生器，通过调节电容器和电阻的值，可以产生不同频率和占空比的脉冲信号。

这在通信、测量等领域中非常有用。

3. 频率分频器：ne555时基电路还可用作频率分频器，通过调节电容器和电阻的值，可以将输入信号的频率分频为较低的频率。

这在数字电子设备中常常用到，例如在计数器、时钟电路等应用中。

4. 触发器：ne555时基电路可以作为触发器使用，通过改变电容器和电阻的值，可以实现不同的触发功能。

触发器在数字电路中常常用于存储和传输数据。

5. 脉宽调制：ne555时基电路可用作脉宽调制器，通过改变电容器充放电的时间，可以调节输出信号的脉宽。

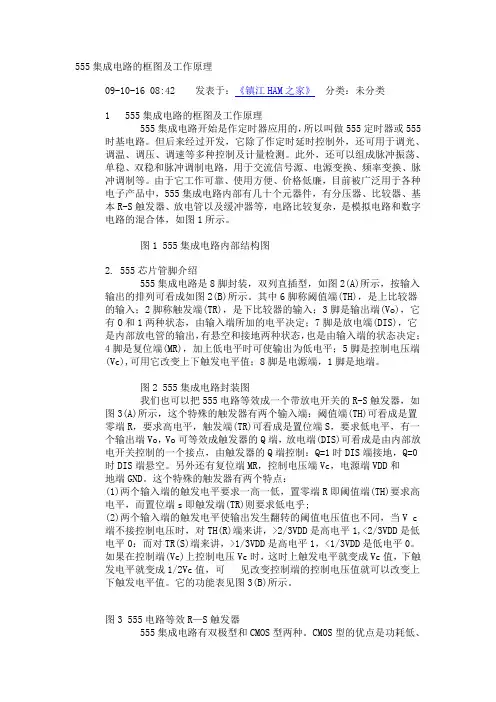

555集成电路的框图及工作原理

555集成电路的框图及工作原理09-10-16 08:42 发表于：《镇江HAM之家》分类：未分类1 555集成电路的框图及工作原理555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。

但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。

此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。

由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。

图1 555集成电路内部结构图2. 555芯片管脚介绍555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。

其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的输入；3脚是输出端(Vo)，它有O 和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可用它改变上下触发电平值；8脚是电源端，1脚是地端。

图2 555集成电路封装图我们也可以把555电路等效成一个带放电开关的R-S触发器，如图3(A)所示，这个特殊的触发器有两个输入端：阈值端(TH)可看成是置零端R，要求高电平，触发端(TR)可看成是置位端S，要求低电平，有一个输出端Vo，Vo可等效成触发器的Q端，放电端(DIS)可看成是由内部放电开关控制的一个接点，由触发器的Q端控制：Q=1时DIS端接地，Q=0时DIS 端悬空。

另外还有复位端MR，控制电压端Vc，电源端VDD和地端GND。

这个特殊的触发器有两个特点：(1)两个输入端的触发电平要求一高一低，置零端R即阈值端(TH)要求高电平，而置位端s即触发端(TR)则要求低电乎;(2)两个输入端的触发电平使输出发生翻转的阈值电压值也不同，当V c端不接控制电压时，对TH(R)端来讲，>2/3VDD是高电平1,<2/3VDD是低电平0：而对TR(S)端来讲，>1/3VDD是高电平1，<1/3VDD是低电平0。

555时基电路工作原理

555时基电路工作原理概述：555时基电路是一种常用的集成电路，广泛应用于定时器、脉冲调制、频率分频、振荡器等电子电路中。

本文将详细介绍555时基电路的工作原理及其相关参数。

一、555时基电路的基本原理555时基电路由比较器、RS触发器、RS锁存器、输出驱动器等组成。

其基本工作原理如下：1. 稳态工作：当电源接通时，电容C1通过R1和R2开始充电。

当电容电压达到2/3 Vcc时，比较器1的输出变为高电平，将RS触发器置为复位状态，输出为低电平。

同时，比较器2的输出变为低电平，将RS锁存器置为设置状态，输出为高电平。

此时，输出驱动器将输出端Y连接到Vcc，电路处于稳态工作状态。

2. 触发状态：当外部触发脉冲信号施加在触发端TRIG上时，电容C1会被快速放电，比较器1的输出变为低电平，将RS触发器置为设置状态，输出为高电平。

此时，输出驱动器将输出端Y连接到地，电路进入触发状态。

3. 复位状态：当电容电压降至1/3 Vcc时，比较器2的输出变为高电平，将RS锁存器置为复位状态，输出为低电平。

此时，输出驱动器将输出端Y连接到Vcc，电路进入复位状态。

二、555时基电路的参数及其作用555时基电路有许多参数，下面将介绍其中几个重要的参数及其作用：1. R1和R2：R1和R2是555时基电路中的两个电阻，它们决定了电容C1的充电和放电速度，从而影响了输出频率和占空比。

2. C1：C1是555时基电路中的电容，它与R1和R2共同决定了输出频率和占空比。

3. Vcc：Vcc是555时基电路的电源电压，它决定了输出电平的高低。

4. 控制电压Vc：控制电压Vc可以通过改变电阻R2的电压分压来调节输出频率。

5. 阈值电压Vth：阈值电压Vth是比较器1的输入电压，当电容电压达到2/3 Vcc时，比较器1的输出将发生变化。

6. 触发电压Vtr：触发电压Vtr是比较器2的输入电压，当电容电压降至1/3 Vcc时，比较器2的输出将发生变化。

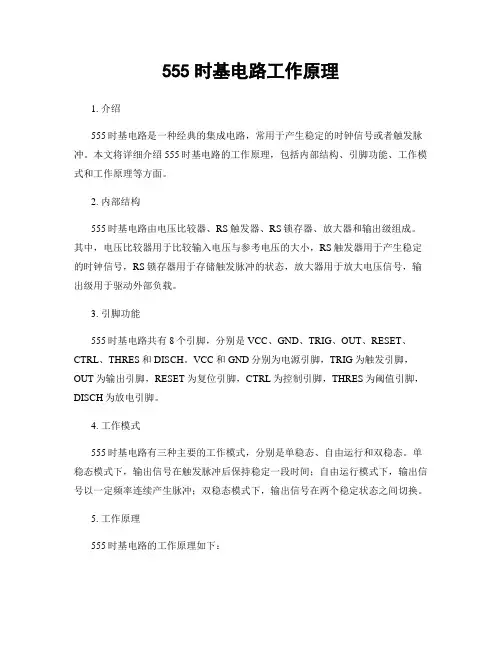

555时基电路工作原理

555时基电路工作原理1. 介绍555时基电路是一种经典的集成电路，常用于产生稳定的时钟信号或者触发脉冲。

本文将详细介绍555时基电路的工作原理，包括内部结构、引脚功能、工作模式和工作原理等方面。

2. 内部结构555时基电路由电压比较器、RS触发器、RS锁存器、放大器和输出级组成。

其中，电压比较器用于比较输入电压与参考电压的大小，RS触发器用于产生稳定的时钟信号，RS锁存器用于存储触发脉冲的状态，放大器用于放大电压信号，输出级用于驱动外部负载。

3. 引脚功能555时基电路共有8个引脚，分别是VCC、GND、TRIG、OUT、RESET、CTRL、THRES和DISCH。

VCC和GND分别为电源引脚，TRIG为触发引脚，OUT为输出引脚，RESET为复位引脚，CTRL为控制引脚，THRES为阈值引脚，DISCH为放电引脚。

4. 工作模式555时基电路有三种主要的工作模式，分别是单稳态、自由运行和双稳态。

单稳态模式下，输出信号在触发脉冲后保持稳定一段时间；自由运行模式下，输出信号以一定频率连续产生脉冲；双稳态模式下，输出信号在两个稳定状态之间切换。

5. 工作原理555时基电路的工作原理如下：- 当TRIG引脚电压低于THRES引脚电压时，RS触发器的输出为高电平，放电管导通，电容器C开始放电。

- 当电容器C电压降低到CTRL引脚电压的2/3时，电压比较器输出低电平，RS触发器的输出变为低电平，放电管截止，电容器C停止放电。

- 当电容器C电压升高到CTRL引脚电压的1/3时，电压比较器输出高电平，RS触发器的输出变为高电平，充电管导通，电容器C开始充电。

- 当电容器C电压升高到THRES引脚电压时，充电管截止，电容器C停止充电。

- 这个过程不断循环，使得输出信号产生稳定的时钟信号或者触发脉冲。

6. 应用领域555时基电路广泛应用于各种电子设备中，如定时器、频率计、脉冲宽度调制器、电压控制振荡器等。

它具有工作稳定、使用方便、成本低廉等优点。

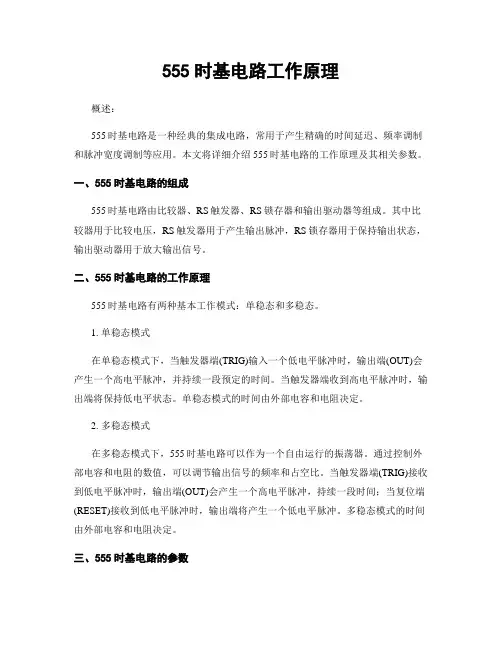

555时基电路工作原理

555时基电路工作原理概述：555时基电路是一种经典的集成电路，常用于产生精确的时间延迟、频率调制和脉冲宽度调制等应用。

本文将详细介绍555时基电路的工作原理及其相关参数。

一、555时基电路的组成555时基电路由比较器、RS触发器、RS锁存器和输出驱动器等组成。

其中比较器用于比较电压，RS触发器用于产生输出脉冲，RS锁存器用于保持输出状态，输出驱动器用于放大输出信号。

二、555时基电路的工作原理555时基电路有两种基本工作模式：单稳态和多稳态。

1. 单稳态模式在单稳态模式下，当触发器端(TRIG)输入一个低电平脉冲时，输出端(OUT)会产生一个高电平脉冲，并持续一段预定的时间。

当触发器端收到高电平脉冲时，输出端将保持低电平状态。

单稳态模式的时间由外部电容和电阻决定。

2. 多稳态模式在多稳态模式下，555时基电路可以作为一个自由运行的振荡器。

通过控制外部电容和电阻的数值，可以调节输出信号的频率和占空比。

当触发器端(TRIG)接收到低电平脉冲时，输出端(OUT)会产生一个高电平脉冲，持续一段时间；当复位端(RESET)接收到低电平脉冲时，输出端将产生一个低电平脉冲。

多稳态模式的时间由外部电容和电阻决定。

三、555时基电路的参数1. 电源电压（Vcc）：555时基电路的工作电压范围通常为4.5V至18V。

2. 高电平输出电压（VOH）：555时基电路的输出高电平电压范围通常为Vcc-1.5V至Vcc。

3. 低电平输出电压（VOL）：555时基电路的输出低电平电压范围通常为0V 至0.4V。

4. 触发器输入电压（VTRIG）：555时基电路的触发器输入电压范围通常为0V 至2/3Vcc。

5. 复位输入电压（VRESET）：555时基电路的复位输入电压范围通常为0V至1/3Vcc。

6. 高电平触发电压（VTH）：555时基电路的高电平触发电压范围通常为2/3Vcc。

7. 低电平触发电压（VTL）：555时基电路的低电平触发电压范围通常为1/3Vcc。

555时基电路工作原理

555时基电路工作原理引言概述：555时基电路是一种常用的集成电路，具有稳定性高、精度高、易于使用等特点，被广泛应用于各种电子设备中。

本文将详细介绍555时基电路的工作原理。

一、内部结构1.1 555时基电路由比较器、RS触发器、电压比较器、输出级等部分组成。

1.2 比较器用于比较输入信号与参考电压，控制RS触发器的输出。

1.3 输出级根据RS触发器的输出状态控制输出信号。

二、工作原理2.1 当输入信号高于参考电压时，比较器输出高电平，RS触发器输出翻转，输出级输出高电平。

2.2 当输入信号低于参考电压时，比较器输出低电平，RS触发器输出保持不变，输出级输出低电平。

2.3 555时基电路根据输入信号的变化，实现输出信号的控制。

三、应用领域3.1 555时基电路常用于脉冲发生器、定时器、频率计等电路中。

3.2 在LED闪烁、声音发生器、电子钟等设备中也有广泛应用。

3.3 由于555时基电路的稳定性和精度高，被认为是电子工程师的得力助手。

四、工作特点4.1 555时基电路具有较高的稳定性和精度，适用于各种精密电子设备。

4.2 555时基电路结构简单，使用方便，易于调试和维护。

4.3 555时基电路工作可靠，长期稳定性好，受到广泛认可和应用。

五、发展趋势5.1 随着集成电路技术的不断发展，555时基电路将会有更多的应用场景。

5.2 未来555时基电路可能会结合其他传感器技术，实现更多功能。

5.3 555时基电路在电子领域的地位将会更加稳固，成为重要的电子元器件之一。

总结：555时基电路作为一种常用的集成电路，具有稳定性高、精度高、易于使用等特点，被广泛应用于各种电子设备中。

通过了解其内部结构、工作原理、应用领域、工作特点和发展趋势，可以更好地理解和应用这一重要的电子元器件。

555时基电路工作原理

555时基电路工作原理概述：555时基电路是一种集成电路，常用于产生精确的时间延迟、脉冲宽度调制、频率分频和多谐振荡等应用。

本文将详细介绍555时基电路的工作原理及其相关参数和特性。

一、555时基电路的基本原理：555时基电路由比较器、RS触发器、RS锁存器和输出驱动器组成。

其基本原理如下：1. RS触发器：555时基电路的核心是一个RS触发器，由两个交叉耦合的双稳态触发器构成。

RS触发器有两个输入端(S和R)和两个输出端(Q和Q')。

当S=0，R=1时，Q=1，Q'=0；当S=1，R=0时，Q=0，Q'=1；当S=0，R=0时，Q和Q'保持原状态。

2. 比较器：555时基电路的比较器用于将输入电压与内部参考电压进行比较，以确定RS触发器的状态。

3. RS锁存器：555时基电路的RS锁存器用于锁存RS触发器的状态，以保持输出稳定。

4. 输出驱动器：555时基电路的输出驱动器将RS触发器的状态转换为输出信号。

二、555时基电路的工作模式：555时基电路有三种基本工作模式：单稳态触发器模式、自由运行多谐振荡模式和单稳态触发器与多谐振荡器混合模式。

1. 单稳态触发器模式(Monostable mode)：在单稳态触发器模式下，555时基电路可以产生一个精确的时间延迟脉冲。

当输入一个触发脉冲时，输出会在一定时间后保持高电平，然后恢复为低电平。

这个时间延迟由外部电容和电阻决定。

具体工作原理如下：- 当触发脉冲输入时，555时基电路的RS触发器被置于SET状态，输出Q=1，Q'=0。

- 同时，电容开始充电，电压逐渐增加。

- 当电容电压达到2/3 Vcc时，比较器检测到这个电压并将RS触发器置于RESET状态，输出Q=0，Q'=1。

- 输出保持在RESET状态直到电容电压通过外部电阻放电至1/3 Vcc。

- 一旦电容电压低于1/3 Vcc，RS触发器恢复到SET状态，输出Q=1，Q'=0，完成一个脉冲输出。

NE555内部结构及应用电路

555定时器及其应用555定时器是一种中规模的集成定时器，应用非常广泛。

通常只需外接几个阻容元件，就可以构成各种不同用途的脉冲电路，如多谐振荡器、单稳态触发器以及施密特触发器等。

555定时器有TTL集成定时器和CMOS集成定时器，它们的逻辑功能与外引线排列都完全相同。

TTL型号最后数码为555，CMOS 型号最后数码为7555。

一、555的结构组成和工作原理555定时器是一种模拟电路和数字电路相结合的器件，下图为其内部组成和引脚图。

内部电路原理图等效逻辑图引脚图由图知，电路由一个分压器，两个电压比较器，一个R-S触发器，一个功率输出级和一个放电晶体管组成。

比较器A1为上比较器，由BG1~BG8组成，它是由一个NPN管的复合结构做输出级的两级差分放大器。

上比较器的反相输入端固定设置在2/3V CC上，它的同相输入端⑥脚称作阈值端（或高触发端），常用来测外部时间常数回路电容上的电压。

比较器A2为下比较器，由BG9~BG13组成，它是由一个PNP管组成的复合输出级的差分放大器。

上比较器的同相输入端固定设置在1/3V CC上，反向入端②脚称作触发输入端，用来启动电路。

电路中的比较器的主要功能是对输入电压和分压器形成的基准电压进行比较，把比较的结果用高电平"1 "或低电平"0" 两种状态在其输出端表现出来。

555 电路中的R-S触发器是由两个与非门交叉连接，上图中是由BG14~BG18构成。

其中BG15和B G14的基极分别受上比较器和下比较器的输出端控制。

A1控制R端，A2控制S端。

为了使R-S 触发器直接置零，触发器还引出一个④端，只要在④端置入低电平"0"，不管触发器原来处于什么状态，也不管它输入端加的是什么信号，触发器会立即置零，即Q=O=Uo所以④端也称为总复位端。

BG18~BG21构成功率输出级，③脚为输出端，能输出最大为200mA的电流，故课直接驱动小型电机、继电器、地租扬声器等功率负荷。

555定时器内部框图及电路工作原理

本文介绍555定时器内部框图及电路工作原理：555定时器内部框图555集成时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应用十分广泛。

该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器，因而广泛用于信号的产生、变换、控制与检测。

它的内部电压标准使用了三个5K的电阻，故取名555电路。

其电路类型有双极型和CMOS型两大类，两者的工作原理和结构相似。

几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，两者的逻辑功能和引脚排列完全相同，易于互换。

555和7555是单定时器，556和7556是双定时器。

双极型的电压是+5V~+15V，输出的最大电流可达200mA，CMOS型的电源电压是+3V~+18V。

图8-1 555定时器内部框图555电路的工作原理555电路的内部电路方框图如图8-1所示。

它含有两个电压比较器，一个基本RS触发器，一个放电开关T，比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使高电平比较器A1同相比较端和低电平比较器A2的反相输入端的参考电平为和。

A1和A2的输出端控制RS触发器状态和放电管开关状态。

当输入信号输入并超过时，触发器复位，555的输出端3脚输出低电平，同时放电，开关管导通；当输入信号自2脚输入并低于时，触发器置位，555的3脚输出高电平，同时放电，开关管截止。

是复位端，当其为0时，555输出低电平。

平时该端开路或接VCC。

Vc是控制电压端（5脚），平时输出作为比较器A1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个0.01uf的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。

T为放电管，当T导通时，将给接于脚7的电容器提供低阻放电电路。

555定时器的典型应用（1）构成单稳态触发器图8-2 555构成单稳态触发器上图8-2为由555定时器和外接定时元件R、C构成的单稳态触发器。

555集成定时器的内部电路结构及工作原理

555集成定时器的内部电路结构及工作原理答：在数字系统中，为了使各部分在时间上协调动作，需要有一个统一的时间基准。

用来产生时间基准信号的电路称为时基电路。

555集成定时器就是其中的一种。

它是一种由模拟电路与数字电路组合而成的多功能的中规模集成组件，只要配少量的外部器件，便可很方便的组成触发器、振荡器等多种功能电路。

因此其获得迅速发展和广泛应用。

555集成定时器的工作原理如下：图2-65a所示为其内部电路结构图。

管脚排列如图2-65b所示。

整个电路包括分压器，比较器，基本RS触发器和放电开关四个部分。

(1)分压器由三个5kΩ的电阻串联组成分压器，其上端接电源VCC(8端)，下端接地(1端)，为两个比较器A1、A2提供基准电平。

使比较器A1的“+”端接基准电平2VCC／3(5端)，比较器A2的“-”端接VCC／3。

如果在控制端(5端)外加控制电压．可以改变两个比较器的基准电平。

不用外加控制电压时，可用μF的电容使5端交流接地，以旁路高频干扰。

(2)比较器A1、A7是两个比较器。

其“+”端是同相输人端，“-”端是反相输入端。

由于比较器的灵敏度很高，当同相输入端电平略大于反相端时，其输出端为高电平；反之，当同相输入端电平略小于反相输人端电平时，其输出端为低电平。

因此，当高电平触发端(6端)的触发电平大于2VCC／3时，比较器A1的输出为低电平；反之输出为高电平。

当低电平触发端(2端)的触发电平略小于VCC／3时，比较器A2的输出为低电平；反之，输出为高电平。

(3)基本RS触发器比较器A1和A2的输出端就是基本RS触发器的输入端RD和SD。

因此，基本RS触发器的状态(3端的状态)受6端和2端的输入电平控制。

图中的4端是低电平复位端。

在4端施加低电平时，可以强制复位，使Q=0。

平时，将4端接电源VCC的正极。

(4)放电开关图中晶体管VT构成放电开关，使用时将其集电极接正电源，基极接基本RS触发器的Q端。

当Q=0时，VT截止；当Q=1时，VT饱合导通。

555时基电路

555时基电路实验说明：555定时电路是模拟—数字混合式集成电路。

555定时电路分为双极型和CMOS两种，其结构和原理基本相同。

从结构上看，555定时电路由2个比较器、1个基本RS触发器、1个反相缓冲器、1个三极管管和3个5kΩ电阻组成分压器组成，因此命名555定时电路。

NE556为双时基电路，管脚图如下：四、实验内容及步骤1.利用NE556构成多谐振荡器按原理图接线，用双踪示波器观察输出波形2.利用NE556构成单稳态触发器电路按原理图接线，用双踪示波器观察输出波形制作的D类放大器时基集成电路NE555应用老铎D类放大器具有体积小、效率高的特点。

这里介绍一个用555电路制作的简易D类放大器。

它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。

制作的D类放大器时基集成电路NE555应用，输出的音质和L 、C3有很大关系。

我们知道D类放大器具有体积小、效率高的特点。

这里介绍一个用555电路制作的简易D类放大器。

它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。

由IC 555和R1、R2、C1等组成100KHz可控多谐振荡器，占空比为50%，控制端5脚输入音频信号，3脚便得到脉宽与输入信号幅值成正比的脉冲信号，经L、C3接调、滤波后推动扬声器。

时基集成电路555并不是一种通用型的集成电路，但它却可以组成上百种实用的电路，可谓变化无穷，故深受人们的欢迎。

555时基电路具有以下几个特点：（1）555时基电路，是一种将模拟电路和数字电路巧妙结合在一起的电路；（2）555时基电路可以采用4．5～15V的单独电源，也可以和其它的运算放大器和TTL电路共用电源；（3）一个单独的555时基电路，可以提供近15分钟的较准确的定时时间；（4）555时基电路具有一定的输出功率，最大输出电流达200mA，可直接驱动继电器、小电动机、指示灯及喇叭等负载。

555定时器的电路解析

3、UI≥2/3VDD时，Uo1=0、Uo2=1、 Q=0、Q=1，UO由UOH→UOL，即UO=0。当UI上升到2/3VCC时，电路的输出状态发生跃变。 4、UI再增大时，对电路的输出状态没有影响。
（二）、下降过程 1、UI由高电平逐渐下降，且1/3VDD＜UI＜2/3VDD时，Uo1=0、Uo2=0。基本RS触发器保持原状态不变。即 Q =0、Q=1，输出UO=UOL
VO
VI
VT +
5.2 单稳态触发器
工作特点：第一，它有稳态和暂稳态两个不同的工作状态；第二，在外加脉冲作用下，触发器能从稳态翻转到暂稳态；第三，在暂稳态维持一段时间后，将自动返回稳态，暂稳态维持时间的长短取决于电路本身的参数，与外加触发信号无关。例：楼道的路灯。
故该电路又称为微分型单稳态触发器。
集成门电路构成的单稳态触发器
（1）输入信号uI为0时，电路处
于稳态。
uI2=VDD(高电平1)，uO=UOL =0， uO1＝UOH =VDD（全0出1）。
（2）外加触发信号，电路翻转到暂稳态。
当uI从0变1时，uO1则从1变为0（有1出0），经过电容C耦合，使uI2产生负跳变，G2输出uO 由0变1 ；uO的正跳变反馈到G1输
2、当输入UI≤1/3VCC时，Uo1=1、Uo2=0、Q=1、 Q=0，输出UO由UOL→UOH。当UI下降到1/3VCC时，电路输出状态又发生另一次跃变→ UOH → UOL 。
（三）、回差电压 UT=UT+－UT-=1/3VCC （四）、电压传输特性电路具有反相输出特性
施密特触发器的应用举例
并从OUT端取出，便构成了一个反相输出的施密特触发器。
TR
Q

555时基电路工作原理

555时基电路工作原理概述：555时基电路是一种非常常用的集成电路，它可以用作多种电子设备中的时基或者定时器。

本文将详细介绍555时基电路的工作原理，包括内部结构、引脚功能、工作模式以及实际应用。

一、内部结构：555时基电路由23个晶体管、2个电容器和15个电阻器组成。

它的内部结构分为两个比较器、RS触发器、RS锁存器、电流源以及输出级等几个部分。

其中比较器用于比较电压，RS触发器用于存储输入信号，RS锁存器用于锁存输出信号。

二、引脚功能：1. GND（引脚1）：接地引脚，连接到电路的负极。

2. TRIG（引脚2）：触发引脚，用于接收外部触发信号。

3. OUT（引脚3）：输出引脚，输出555时基电路的信号。

4. RESET（引脚4）：复位引脚，用于将555时基电路复位。

5. CTRL（引脚5）：控制引脚，用于控制555时基电路的工作模式。

6. THRESH（引脚6）：阈值引脚，用于设置比较器的阈值电压。

7. DISCHARGE（引脚7）：放电引脚，用于控制电容器的放电。

8. VCC（引脚8）：电源引脚，连接到电路的正极。

三、工作模式：555时基电路有三种主要的工作模式：单稳态（monostable）、双稳态（bistable）和震荡态（astable）。

1. 单稳态（monostable）模式：在单稳态模式下，当TRIG引脚接收到一个负脉冲时，输出引脚OUT会产生一个正脉冲，持续时间由外部电容和电阻决定。

在单稳态模式下，CTRL引脚不起作用。

2. 双稳态（bistable）模式：在双稳态模式下，CTRL引脚被连接到电源或地，通过改变CTRL引脚的电平可以改变输出引脚OUT的状态。

当CTRL引脚为高电平时，OUT引脚为低电平；当CTRL引脚为低电平时，OUT引脚为高电平。

3. 震荡态（astable）模式：在震荡态模式下，CTRL引脚被连接到电源或地，通过改变CTRL引脚的电平可以改变输出引脚OUT的频率和占空比。

555时基电路的四种常用电路

555时基电路的四种常用电路555时基电路的四种常用电路555时基电路是一种双极型的时基集成电路，工作电源为4．5v～18v，输出电平可与TTL、CMOS 和HLT逻辑电路兼容，输出电流为200mA，工作可靠，使用简便而且成本低，可直接推动扬声器、电感等低阻抗负载，还可以在仪器仪表、自动化装置及各种电器中作定时及时间延迟等控制，可构成单稳态触发器、无稳态多谐振荡器、脉冲发生器、防盗报警器、电压监视器等电路，应用及其广泛1 555时基电路的内部结构国产双极型定时器CB555的电路结构如图l所示。

它由分压器、电压比较器C1和C2、SR锁存器、缓冲输出器和集电极开路的放电三极管TD组成。

1．1 电压比较器电压比较器C1和C2是两个相同的线性电路，每个电压比较器有两个信号输入端和一个信号输出端。

C1的同向输入端接基准比较电压VR1，反向输入端(也称阈值端TH)外接输入触发信号电压，C2的反向输入端接基准比较电压VR2，同向输入端(也称触发端TR')外接输入触发信号电压。

1．2 分压器分压器由三个等值电阻串联构成，将电源电压Vcc分压后分别为两个电压比较器提供基准比较电压。

在控制电压输入端Vco悬空时，C1、C2的基准比较电压分别为通常应将Vco端接一个高频干扰旁路电容。

如果Vco外接固定电压，则1．3 SR锁存器SR锁存器是由两个TTL与非门构成，它的逻辑状态由两个电压比较器的输出电位控制，并有一个外引出的直接复位控制端R'D。

只要在R'D端加上低电平，输出端vo便立即被置成低电平，不受其它输入端状态的影响。

正常工作时必须使R'D处于高电平。

SR锁存器有置0(复位)、置1(置位)和保持三种逻辑功能。

电压比较器C1的输出信号作为SR锁存器的复位控制信号，电压比较器C2的输出信号作为SR锁存器的置位控制信号。

1．4 集电极开路的放电三极管放电三极管实际上是一个共发射极接法的双极型晶体管开关电路，其工作状态由SR锁存器的Q'端控制，集电极引出片外，外接RC充放电电路。

555时基电路工作原理

555时基电路工作原理概述：555时基电路是一种集成电路，常用于产生稳定的方波信号和脉冲信号。

它具有广泛的应用领域，包括定时器、频率计、脉冲宽度调制等。

本文将详细介绍555时基电路的工作原理。

一、555时基电路的基本组成555时基电路由比较器、RS触发器、放大器和输出级组成。

1. 比较器（Comparator）：比较器是555时基电路的核心部分，它由两个比较输入端（引脚2和引脚6）和一个控制电压输入端（引脚5）组成。

比较器的作用是将输入信号与控制电压进行比较，并根据比较结果控制输出。

2. RS触发器（RS Flip-Flop）：RS触发器是555时基电路的另一个重要组成部分，它由两个双稳态触发器构成。

RS触发器的输入端（引脚4和引脚8）接收比较器的输出信号，并根据输入信号的状态改变输出状态。

3. 放大器（Amplifier）：放大器是用来放大RS触发器的输出信号，并提供给输出级。

4. 输出级（Output Stage）：输出级由一个开关管和一个输出引脚（引脚3）组成。

开关管的导通与否由放大器的输出信号控制，从而决定输出引脚的电平。

二、555时基电路的工作原理555时基电路根据输入信号和控制电压的不同，可以工作在不同的模式下，包括单稳态模式、自由运行模式和双稳态模式。

1. 单稳态模式（Monostable Mode）：在单稳态模式下，555时基电路的输出信号在接收到触发脉冲后，会产生一个固定时长的方波脉冲。

具体工作原理如下：- 当触发脉冲到达时，RS触发器的状态改变，输出高电平。

- 同时，放大器将高电平信号放大，并提供给输出级。

- 输出级的开关管导通，输出引脚的电平变为低电平。

- 通过外部电容和电阻的组合，确定输出脉冲的时长。

- 在时长结束后，RS触发器的状态恢复，输出引脚的电平变为高电平。

2. 自由运行模式（Astable Mode）：在自由运行模式下，555时基电路的输出信号会周期性地产生方波信号。

555时基电路工作原理

555时基电路工作原理一、引言555时基电路是一种常用的集成电路，广泛应用于定时、脉冲和振荡等电子设备中。

本文将详细介绍555时基电路的工作原理。

二、555时基电路的基本结构555时基电路由比较器、RS触发器、RS锁存器和输出级组成。

其中，比较器用于比较输入电压与参考电压，RS触发器用于产生输出脉冲，RS锁存器用于锁存输出状态，输出级用于放大输出信号。

三、555时基电路的工作原理1. RS触发器工作原理555时基电路中的RS触发器是由两个交叉耦合的双稳态触发器构成。

其中一个触发器作为SET端，另一个触发器作为RESET端。

输入电压通过SET和RESET端的控制，触发器的输出状态发生变化。

2. RS锁存器工作原理555时基电路中的RS锁存器由两个交叉耦合的NAND门构成。

其中一个NAND门的输出连接到另一个NAND门的输入，形成正反馈回路。

输入电压通过控制两个NAND门的输入，锁存器的输出状态保持不变。

3. 比较器工作原理555时基电路中的比较器用于比较输入电压与参考电压。

当输入电压大于参考电压时，比较器输出高电平；当输入电压小于参考电压时，比较器输出低电平。

4. 输出级工作原理555时基电路中的输出级由双稳态触发器和放大器构成。

当RS触发器的输出状态发生变化时，输出级的放大器放大输出信号，并输出给外部电路。

四、555时基电路的工作模式1. 单稳态模式在单稳态模式下，555时基电路在接收到触发信号后，输出一个固定宽度的脉冲。

通过调节电阻和电容的数值，可以控制脉冲的宽度。

2. 延时模式在延时模式下，555时基电路在接收到触发信号后，输出一个持续时间可调的脉冲。

通过调节电阻和电容的数值，可以控制脉冲的持续时间。

3. 振荡模式在振荡模式下，555时基电路自身产生周期性的脉冲信号。

通过调节电阻和电容的数值，可以控制脉冲的频率和占空比。

五、555时基电路的应用领域555时基电路广泛应用于各种定时、脉冲和振荡的电子设备中，如计时器、闪光灯、报警器、电子钟等。

555时基电路应用和工作原理

555时基电路应用和工作原理1 555时基电路的特点555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。

但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。

此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。

图1 555集成电路内部结构图555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。

其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的输入；3脚是输出端(Vo)，它有O和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可用它改变上下触发电平值；8脚是电源端，1脚是地端。

另外还有复位端MR，控制电压端Vc，电源端VDD和地端GND。
