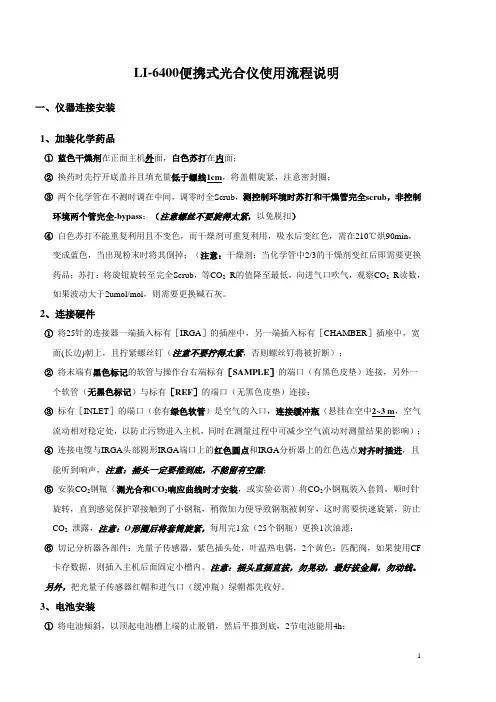

LI-6400便携式光合仪使用流程说明(简明版)
LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机外面，白色苏打在内面；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，调零时全Scrub，测控制环境时苏打和干燥管完全scrub，非控制环境两个管完全-bypass；（注意螺丝不要旋得太紧，以免脱扣）④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，需在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；（注意：干燥剂：当化学管中2/3的干燥剂变红后即需要更换药品；苏打：将旋钮旋转至完全Scrub，等CO2_R的值降至最低，向进气口吹气，观察CO2_R读数，如果波动大于2umol/mol，则需要更换碱石灰。
2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽面(长边)朝上，且拧紧螺丝钉（注意不要拧得太紧，否则螺丝钉将被折断）；②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且能听到响声，注意：插头一定要推到底，不能留有空隙；⑤安装CO2钢瓶（测光合和CO2响应曲线时才安装，或实验必需）将CO2小钢瓶装入套筒，顺时针旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止CO2泄露，注意：O形圈后将套筒旋紧，每用完1盒（25个钢瓶）更换1次油滤；⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF卡存数据，则插入主机后面固定小槽内。
LI-6400简易使用手册(带功能行和参数行说明)
LI-6400便携式光合仪的使用说明1. 仪器使用功能LI-6400并非单一用于研究植物光合作用，他同时包括光合、呼吸(分为植物呼吸和土壤呼吸)、蒸腾、荧光等多项测量功能，多项功能的完全集成使得LI-6400成为生态学研究领域上重要的、必不可少的基础研究设备。
其测量参数包括：净光合速率(Pn)、气孔导度(Gs)、蒸腾速率(Ts)、细胞间隙CO2浓度(Ci)、大气CO2浓度(Ca)、光量子通量密度(PFD)、叶温(TL)、相对空气湿度(RH)。
如果配备6400-40叶绿素荧光叶室，可测试以下参数：最大荧光(Fm)、初始荧光(Fo)、可变荧光(Fv)、光化学猝灭(qP)、非化学猝灭(qN)。
此外，进行自动测量的基础上还可以进一步计算光饱和点、光补偿点、CO2饱和点、CO2补偿点等多项重要生理生态指标。
表1 LI-6400参数表(2. 硬件组成与存放正确的硬件连接与存放对于使用和维护来说是至关重要的。
关于仪器的连接请与培训人员联系学习。
图1 仪器在主机箱内的安放位置与名称(请注意安放的方式)3. 仪器使用流程3.1仪器安装连接：正确连接仪器管线，并连接好进气管缓冲瓶(注意样品室、参照室管路连接，信号线红色Mark 标记要相对，除去外置光量子传感器红色盖帽)。
3.2开机：打开位于主机右侧的电源开关。
3.3仪器在启动后将显示“Is the IRGA connected?(Y/N)” 选择Y 3.4叶室配置选择：选择目前安装的叶室配置，如果安装的是标准叶室，请选择Factory default ，然后回车。
如果安装了荧光叶室，请选择6400-40 Default Flurometer ，然后回车。
如果安装了土壤叶室，请选择6400-09 soil Chamber ，然后回车。
其他叶室方法相同，只需要选择不同的叶室就可以了。
3.5调零向SCRUB 方向拧紧碱石灰管 和干燥管上端的螺母。
关闭叶室(压下黑色手柄)，并旋紧固定螺丝即可。
li-6400光合作用测定仪的简单操作方法

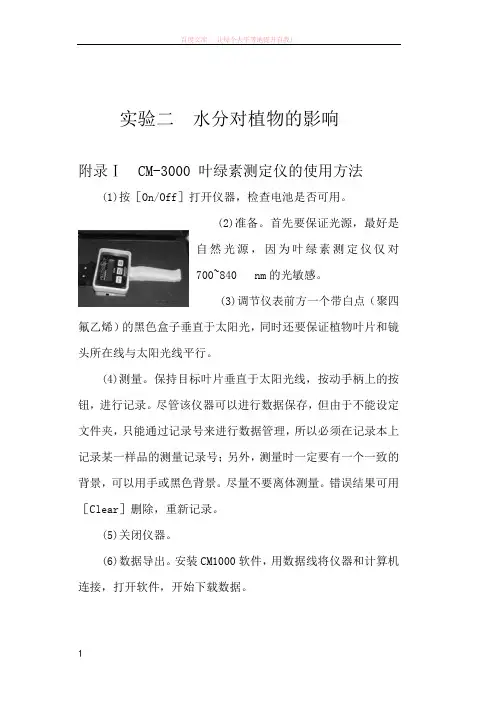

实验二水分对植物的影响附录Ⅰ CM-3000 叶绿素测定仪的使用方法(1)按［On/Off］打开仪器，检查电池是否可用。
(2)准备。
首先要保证光源，最好是自然光源，因为叶绿素测定仪仅对700~840nm的光敏感。
(3)调节仪表前方一个带白点（聚四氟乙烯）的黑色盒子垂直于太阳光，同时还要保证植物叶片和镜头所在线与太阳光线平行。
(4)测量。
保持目标叶片垂直于太阳光线，按动手柄上的按钮，进行记录。
尽管该仪器可以进行数据保存，但由于不能设定文件夹，只能通过记录号来进行数据管理，所以必须在记录本上记录某一样品的测量记录号；另外，测量时一定要有一个一致的背景，可以用手或黑色背景。
尽量不要离体测量。
错误结果可用［Clear］删除，重新记录。
(5)关闭仪器。
(6)数据导出。
安装CM1000软件，用数据线将仪器和计算机连接，打开软件，开始下载数据。
(7)将数据在Excel或SPSS中打开，进行统计分析，做出统计图，分析结果。
附录Ⅱ LI-3000叶面积仪操作方法(1)按［On］打开仪器(2)建立文件。
按［FILE］建立一个文件，文件名将按顺序号自动指定，要求ENTER REMARK输入标记，用来标记地点或样地，然后进行测量。
字母的输入方法：如果希望打入上档字符，首先按↑，然后按字母所在按钮即可输入该字符；如果下档字符则按↓，再按字符所在按钮。
(3)测量。
用手指按住扫描头上部的把手，把扫描头上部抬起来，并把叶片夹在扫描头上下部中间，利用左手的拇指和无名指夹住叶片的叶柄处，同时无名指和食指夹住长度编码索一同匀速拉动，直到完全抽出叶片。
测量后可以按［STORE X］来存储。
抽动速度不能高于1 m/s，否则将显示错误信息，错误结果可用［CLEAR X］键来删除。
拉动编码索时要保证编码索水平，测量过程中不要来回拉动；当测量完成时要缓慢释放编码索，不要猛拉猛放。
(4)如果要测量一株植物所有叶面积的累计值（Y行），测量一片叶片就应该按［ADD］按钮一次来进行添加；如果按“SUB”按钮，则把最后一个数值从累加值中删去。
光合仪使用说明及注意事项
LI-6400便携式光合仪的使用说明1. 仪器使用功能LI-6400并非单一用于研究植物光合作用，他同时包括光合、呼吸（分为植物呼吸和土壤呼吸）、蒸腾、荧光等多项测量功能，多项功能的完全集成使得LI-6400成为生态学研究领域上重要的必不可少的基础研究设备。
其测量参数包括：净光合速率（Pn）、气孔导度（Gs）、蒸腾速率（Ts）、细胞间隙CO2浓度（Ci）、大气CO2浓度（Ca）、光量子通量密度（PFD）、叶温（TL）、相对空气湿度（RH）。
如果配备6400-40叶绿素荧光叶室，可测试以下参数：最大荧光（Fm）、初始荧光（Fo）、可变荧光（Fv）、光化学猝灭（qP）、非化学猝灭（qN）。
此外，进行自动测量的基础上还可以进一步计算饱和点、补偿点等多项重要生理生态指标。
表1 LI-6400参数表（主机显示屏测量菜单显示的参数说明，A-L是行号）2. 硬件组成与存放正确的硬件连接与存放对于使用和维护来说是至关重要的。
关于仪器的连接请与培训人员联系学习。
图1 仪器在主机箱内的安放位置与名称（请注意安放的方式）关闭叶室，确定叶室关闭紧密，接上电池插头，开主机3. 仪器使用流程3.1仪器安装连接，并连接好进气管缓冲瓶。
3.2打开位于主机右侧的电源开关。
3.3仪器在启动后将显示“Is the IRGA connected?(Y/N)” 选择Y 3.4叶室配置选择：选择目前安装的叶室配置，如已经安装了标准叶室，请选择Factory default ，然后回车。
如果安装了荧光叶室，请选择6400-40 Default Flurometer ，然后回车。
如果安装了土壤叶室，请选择6400-09 soil Chamber ，然后回车。
其他叶室方法相同，只需要选择不同的叶室就可以了。
6400-02B 红蓝光源6400-03充电电池主机分析仪与叶室主机与分析仪的连线CO 2注入系统野外支架（4根）3.5调零向SCRUB方向拧紧碱石灰管和干燥管上端的螺母。
LI-6400便携式光合测定仪操作说明
LI-6400便携式光合测定仪操作说明一、仪器连接1. 将标准叶室安装上。
2. 将连接电缆与操作控制台连接将25针的雌连接器插入标有IRGA的receptacle（插座）中，将25针的雄连接器插入标有CHAMBER的receptacle（插座）中，并且拧紧连接器上的螺丝钉，注意要非常小心，但不能够拧得太紧。
如果螺丝钉被拧得太紧容易被折断。
将末端有黑色标记的软管与操作台右端标有SAMPLE的端口连接，另外一个软管与标有REF的断口连接。
标有INLET的端口是空气的入口将塑料管（缓冲瓶）连接于此。
如果在测量过程中利用空气中的CO2浓度，为了保证空气CO2浓度的稳定性，将缓冲瓶置于2～3m高处空气流动相对稳定（没风）的地方。
3. 将连接电缆与IRGA头部连接注意：26针D连接器的螺丝钉不能拧的太紧。
圆形IRGA CONNECTOR上的红色圆点和IRGA分析器上的红色选点对齐时才能顺利插进，并且能听到响声。
将末端有黑色标记的软管与IRGA头部末端有黑色标记的软管连接，另外一个软管与没有黑色标记的软管连接。
二、开机校正1. LI-6400电源开关在右侧。
在开机前，将两块电池放入电池仓中，并且将电源输出口插入到操作控制台的接口中。
2. 程序打开需要10秒左右，选择Factory Default配置，按Enter。
屏幕显示Is the chamber/IRGA connected?(Y/N)，输入Y，此时IRGA开始预热。
3. IRGA通常需预热20分钟。
然后进行仪器校正。
3.1流量校正。
关闭空叶室（调节叶室上方旋钮使叶室闭合，不留缝隙，但不宜太紧），将碱石灰管和干燥剂管旋钮均扭到“Scrab”位置，进入“Calib Menu”（按F3）中，选择“Flow Meter Zero”，按Enter校正自动进行，等待大约5分钟，参比室和样品室CO2和H2O会降到零附近。
如果CO2读数在±5微摩尔以内，H2O在±0.5毫摩尔每摩尔以内，说明零点正常，不需要校准。
LI6400 光合仪 使用方法
光响应曲线1、 装好化学药品，连接硬件（如果使用CF 卡，则插入主机后面固定小槽内，带黑标记的线插到带黑标记的头上面不要插反）。
在进气口接上缓冲可乐瓶（最好大于2L ）并将可乐瓶挂在两米以外2~3米高处，保证进气稳定 。
2、 开机，配置界面选择红蓝光源（按上下键选LED 2*3），连接状态按“Y”，进入主菜单，预热约20分钟。
3、 按F4进入测量菜单。
4、进行日常检查(仪器侧面有检查方法)。
检查完将干燥剂管（内容物为浅蓝色）调至中间，苏打管调至BYPASS 。
5、 按F4进入测量界面，按2，再按F3(CO2 Mixer)，按上下箭头键选择 R) Ref CO2 XXX μmol mol -1，按enter ，设定CO 2浓度为环境CO 2浓度(约400 μmol mol -1)，按enter 。
按1，等待a 行参数： CO2_R 、CO2_S 、H2O_R 和H2O_S 值稳定后，按F5(match)，进入匹配界面，待CO2_R 与CO2_S 、H2O_R 与H2O_S 值相等时，按F5，然后按F1等待仪器退回测量菜单。
6、按1,f1, Open LogFile,再按F1选择将数据存入的位置（主机 or FLASH ），输入文件名称，enter ，按1，F4ADD REMARK 输入一个remark ，enter 。
7、打开叶室，夹好叶片，闭合叶室。
8、 按5，F1(Auto prog)，进入自动测量界面，按上下箭头键选择LightCurve ，enter 进入，出现Desired lamp settings ，自高到低设定光强梯度如1500 1200 1000 800 600 400 200 150 100 50 20 0(注意数值间一定空格间隔，上面数值仅供参考)，enter 后，出现Minimum wait time (secs):设定120，enter ，出现Maximum wait time(secs):设定200，enter ，出现Match if |ΔCO2| less than (ppm)：设定20或15，enter ，按Y ，进入自动测量（按1，左下出现*说明测量开始），等待测量结束(*消失)。
LI-6400光合仪操作流程图
LI-6400使用简易流程图BackLI-6400便携式光合仪简易流程使用说明连接并关闭IRGA叶室，确定叶室密闭合适上下叶室刚刚接触到，再张开叶室，调紧螺丝半圈。
接上电池(电源)，开机根据叶室，利用箭头键，选择对应的配置文件，确认当显示：“Is the IRGA connected?(Y/N)”Press “Y”正确连接并放置缓冲器，预热二十分钟以上。
1．调零选“Calib Menu”(Open F3)项：①选“Flow Meter Zero”项（流量计调零）至10秒后读数稳定，视具体情况，用f1、f2调节，至读数基本稳定，且在±1mv范围内，F5 退出②红外分析仪调零“IRGA Zero”旋紧碱石灰管和干燥管上端的调节螺母指向Full SCRUB方向，即全虑除状态清空并关闭叶室 (上下叶室刚刚接触到，再张开叶室，调紧螺丝半圈。
)确定CO2R or CO2S 的最大波动范围在0. 1 ，稳定，则按F1 (AutoCO2)，这时，CO2R or CO2S均在“0”附近；确定H2OR or H2OS 的最大波动范围在0.01 ，稳定，且等待至少一刻钟以上，然后，按F2 (AutoH2O)，这时，H2OR or H2OS均在“0”附近；如果是希望对CO2 和 H2O 都同时调零，则，这时按F3 (AutoAll).按F5 (Quit)退出进入“View, Store Zero_Span”,按F1 “ Store ”,保存本次校准数据。
另外，如长期未使用CO钢瓶，则首次使用时需要进行CO2 calibration，以后则不必经常校准，不过，只2要您高兴，可以随时校准。
2．安装LED光源选“Config Menu ”项；选“Light Source Control”项；选取“Pick Source”；选取人工光源“Lightsource=6400-02B……”，Press F5 “Done”进入“Config Menu ”第一项“Config Status”, 选择F3 “saveAs”,给一个文件名，e.g: “LED Red Blue Light Source”进入“Config Menu ”最后一项“Reset Menu”，选取 “Reset to User Configuration”,确认选择“LED Red Blue Light Source”，这样，光源就安装成功了。
Li-6400操作规范
Li-6400操作规范Li-6400XT光合仪操作及注意事项一、基本测量步骤（一）非控制环境条件1. 装好化学药品，连接硬件（如果使用CF卡，则插入主机后面固定小槽内）。
（1）装电池（两块）。
（2）电缆线连接主机和叶室。
（注意带圆形接口的线连接时红点对红点直接插入，勿旋转）（3）将光量子传感器的接头接上，并将红色盖帽取下。
（4）将缓冲瓶与主机相连。
2. 开机：若是标准叶室，则配置界面选择Factory default；若是针叶叶室，选择2×6clrbtm.xml ；若是红蓝光源，则选择LED2×3。
连接状态按“Y”，进入主菜单，预热约20分钟。
3. 进行日常检查（具体过程见下页）。
结束后将化学管拧至bypass。
4. 打开叶室，夹好测量的植物叶片。
5. 按1, F1（Open LogFile）, 选择将数据存入的位置（主机or CF卡），建立一个文件，enter，输入一个remark，enter。
6. 等待a行参数稳定，b行ΔCO2值波动< 0.2 μmol mol-1，Photo参数稳定在小数点之后一位； c行参数在正常范围内（0 < Cond < 1、Ci > 0、Tr > 0）。
7. 按F1(Log)记录数据。
8. 更换另一叶片，按F4，添加remark, 重复4 ～ 7步骤，进行测量。
至少半小时进行一次Match。
9. 按F3（Close file），保存数据文件。
10. 用RS-232数据线连接电脑和LI-6400XT，按esc退回主界面，按F5（Utility Menu），按上下箭头选择“File Exchange Mode”，在电脑上预先安装SimFX软件，双击打开LI6400FileEx，点击File，选择Prefs，选择Com端口，按Connect，连接成功后，选择文件传输到指定位置（CF 卡内的数据也可在退出卡后，直接插入电脑读卡器来导出数据）。
LI-6400简易使用手册
LI-6400便携式光合仪的使用说明1. 仪器使用功能LI-6400并非单一用于研究植物光合作用，他同时包括光合、呼吸(分为植物呼吸和土壤呼吸)、蒸腾、荧光等多项测量功能，多项功能的完全集成使得LI-6400成为生态学研究领域上重要的、必不可少的基础研究设备。
其测量参数包括：净光合速率(Pn)、气孔导度(Gs)、蒸腾速率(Ts)、细胞间隙CO2浓度(Ci)、大气CO2浓度(Ca)、光量子通量密度(PFD)、叶温(TL)、相对空气湿度(RH)。
如果配备6400-40叶绿素荧光叶室，可测试以下参数：最大荧光(Fm)、初始荧光(Fo)、可变荧光(Fv)、光化学猝灭(qP)、非化学猝灭(qN)。
此外，进行自动测量的基础上还可以进一步计算光饱和点、光补偿点、CO2饱和点、CO2补偿点等多项重要生理生态指标。
表1 LI-6400参数表(2. 硬件组成与存放正确的硬件连接与存放对于使用和维护来说是至关重要的。
关于仪器的连接请与培训人员联系学习。
图1 仪器在主机箱内的安放位置与名称(请注意安放的方式)3. 仪器使用流程3.1仪器安装连接：正确连接仪器管线，并连接好进气管缓冲瓶(注意样品室、参照室管路连接，信号线红色Mark 标记要相对，除去外置光量子传感器红色盖帽)。
3.2开机：打开位于主机右侧的电源开关。
3.3仪器在启动后将显示“Is the IRGA connected?(Y/N)” 选择Y 3.4叶室配置选择：选择目前安装的叶室配置，如果安装的是标准叶室，请选择Factory default ，然后回车。
如果安装了荧光叶室，请选择6400-40 Default Flurometer ，然后回车。
如果安装了土壤叶室，请选择6400-09 soil Chamber ，然后回车。
其他叶室方法相同，只需要选择不同的叶室就可以了。
3.5调零向SCRUB 方向拧紧碱石灰管 和干燥管上端的螺母。
关闭叶室(压下黑色手柄)，并旋紧固定螺丝即可。
LI-6400便携式光合仪使用流程说明书简明版
LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机外面，白色苏打在内面；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，调零时全Scrub，测控制环境时苏打和干燥管完全scrub，非控制环境两个管完全-bypass；（注意螺丝不要旋得太紧，以免脱扣）④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，需在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；（注意：干燥剂：当化学管中2/3的干燥剂变红后即需要更换药品；苏打：将旋钮旋转至完全Scrub，等CO2_R的值降至最低，向进气口吹气，观察CO2_R读数，如果波动大于2umol/mol，则需要更换碱石灰。
2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽面(长边)朝上，且拧紧螺丝钉（注意不要拧得太紧，否则螺丝钉将被折断）；②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且能听到响声，注意：插头一定要推到底，不能留有空隙；⑤安装CO2钢瓶（测光合和CO2响应曲线时才安装，或实验必需）将CO2小钢瓶装入套筒，顺时针旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止CO2泄露，注意：O形圈后将套筒旋紧，每用完1盒（25个钢瓶）更换1次油滤；⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF卡存数据，则插入主机后面固定小槽内。
LI 6400便携式光合仪使用流程说明书简明版
实用标准文案LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机外面，白色苏打在内面；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，调零时全Scrub，测控制环境时苏打和干燥管完全scrub，非控注意螺丝不要旋得太紧，以免脱扣）制环境两个管完全-bypass；（④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，需在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；（注意：干燥剂：当化学管中2/3的干燥剂变红后即需要更换药品；苏打：将旋钮旋转至完全Scrub，等CO_R的值降至最低，向进气口吹气，观察CO_R读22数，如果波动大于2umol/mol，则需要更换碱石灰。
2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽注意不要拧得太紧，否则螺丝钉将被折断）；)朝上，且拧紧螺丝钉（长边面(②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且注意：插头一定要推到底，不能留有空隙；能听到响声，钢瓶（测光合和CO响应曲线时才安装，或实验必需）将CO小钢瓶装入套筒，顺时针CO ⑤安装222精彩文档．实用标准文案旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止注意：O形圈后将套筒旋紧，每用完1盒（泄露，25个钢瓶）更换1次油滤；CO 2⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF注意：插头直插直拔，勿晃动，最好拔金属，勿动线。
LI-6400简易使用手册
LI-6400便携式光合仪的使用说明1. 仪器使用功能LI-6400并非单一用于研究植物光合作用，他同时包括光合、呼吸(分为植物呼吸和土壤呼吸)、蒸腾、荧光等多项测量功能，多项功能的完全集成使得LI-6400成为生态学研究领域上重要的、必不可少的基础研究设备。
其测量参数包括：净光合速率(Pn)、气孔导度(Gs)、蒸腾速率(Ts)、细胞间隙CO2浓度(Ci)、大气CO2浓度(Ca)、光量子通量密度(PFD)、叶温(TL)、相对空气湿度(RH)。
如果配备6400-40叶绿素荧光叶室，可测试以下参数：最大荧光(Fm)、初始荧光(Fo)、可变荧光(Fv)、光化学猝灭(qP)、非化学猝灭(qN)。
此外，进行自动测量的基础上还可以进一步计算光饱和点、光补偿点、CO2饱和点、CO2补偿点等多项重要生理生态指标。
表1 LI-6400参数表(2. 硬件组成与存放正确的硬件连接与存放对于使用和维护来说是至关重要的。
关于仪器的连接请与培训人员联系学习。
图1 仪器在主机箱内的安放位置与名称(请注意安放的方式)3. 仪器使用流程3.1仪器安装连接：正确连接仪器管线，并连接好进气管缓冲瓶(注意样品室、参照室管路连接，信号线红色Mark 标记要相对，除去外置光量子传感器红色盖帽)。
3.2开机：打开位于主机右侧的电源开关。
3.3仪器在启动后将显示“Is the IRGA connected?(Y/N)” 选择Y 3.4叶室配置选择：选择目前安装的叶室配置，如果安装的是标准叶室，请选择Factory default ，然后回车。
如果安装了荧光叶室，请选择6400-40 Default Flurometer ，然后回车。
如果安装了土壤叶室，请选择6400-09 soil Chamber ，然后回车。
其他叶室方法相同，只需要选择不同的叶室就可以了。
3.5调零向SCRUB 方向拧紧碱石灰管 和干燥管上端的螺母。
关闭叶室(压下黑色手柄)，并旋紧固定螺丝即可。
LI-6400便携式光合仪使用流程说明(个人总结)
LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机上面，白色苏打在下面；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，测定时要在bypass，调零时Scrub，测CO2响应曲线时苏打管完全scrub，干燥管-bypass；④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽面(长边)朝上，且拧紧螺丝钉（注意不要拧得太紧，否则螺丝钉将被折断）；②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且能听到响声，注意：插头一定要推到底，不能留有空隙；⑤安装CO2钢瓶（测CO2响应曲线时才安装，或实验必需）将CO2小钢瓶装入套筒，顺时针旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止CO2泄露，注意：O形圈后将套筒旋紧；⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF卡存数据，则插入主机后面固定小槽内。
注意：插头直插直拔，勿晃动，最好拔金属，勿动线。
另外，把光量子传感器红帽和进气口（缓冲瓶）绿帽都先收好。
3、电池安装①将电池倾斜，以顶起电池槽上端的止脱销，然后平推到底，2节电池能用4h；②充电器上灯灭表示充好，充时灯亮，一节电池3h就能充好，充满电池不需再充电；③检测有电标志，先灯亮，几秒后灭掉表明有电，注意换保险丝220-230v，1/4安。
LI-6400便携式光合仪使用流程说明(简明版)资料
LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机外面，白色苏打在内面；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，调零时全Scrub，测控制环境时苏打和干燥管完全scrub，非控制环境两个管完全-bypass；（注意螺丝不要旋得太紧，以免脱扣）④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，需在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；（注意：干燥剂：当化学管中2/3的干燥剂变红后即需要更换药品；苏打：将旋钮旋转至完全Scrub，等CO2_R的值降至最低，向进气口吹气，观察CO2_R读数，如果波动大于2umol/mol，则需要更换碱石灰。
2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽面(长边)朝上，且拧紧螺丝钉（注意不要拧得太紧，否则螺丝钉将被折断）；②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且能听到响声，注意：插头一定要推到底，不能留有空隙；⑤安装CO2钢瓶（测光合和CO2响应曲线时才安装，或实验必需）将CO2小钢瓶装入套筒，顺时针旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止CO2泄露，注意：O形圈后将套筒旋紧，每用完1盒（25个钢瓶）更换1次油滤；⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF卡存数据，则插入主机后面固定小槽内。
LI-6400便携式光合作用测定系统简要操作规程
LI-6400便携式光合测定仪简要操作规程1．首先进行装机工作，注意连接缓冲瓶，并将缓冲瓶置于空气流动相对稳定的地方。
2．接通电源，打开LI－6400，过1－2秒钟后，屏幕显示Is the chamber/IRGA connected?(Y/N)输入Y，此时IRGA开始预热。
如5秒钟内未见答复，N被假定。
开始扫描文件系统并运行启动程序。
在程序运行过程中，不允许连接或拆卸叶室与IRGA。
只有在休眠状态（Utility Menu菜单下的Sleep mode）下方可进行。
运行中仪器会显示所有配置方式，并提示要进入何种配置方式，按所需进行选择。
配置方式单如下：2×3 ClrBtm EB sun+sky 2×3cm2透明底叶室、自然光2×3 ClrBtm LED EB 2×3cm2透明底叶室、LED光源2×3 Opaque LED 2×3cm2不透明底叶室、LED光源2×6 ClrBrm Needles EB 2×6 cm2透明底针叶叶室2×6 Opaque Broadleaf 2×6 cm2不透明底窄叶叶室2×6 Opaque Needles 2×6 cm2不透明底针叶叶室Factory Default 2×3cm2不透明底叶室、自然光Soil Chamber 土壤呼吸室Arabidopsis Chamber EB 0.785cm2小叶室3．IRGA通常需预热20分钟。
然后进行仪器校正。
3.1流量校正。
关闭空叶室（调节叶室上方旋钮使叶室闭合，不留缝隙，但不宜太紧），进入“Calib Menu”（按F3）中，选择“Flow Meter Zero”，校正自动进行，10秒钟后，流量计信号应在0±1mV范围内。
3.2IRGA校正。
关闭空叶室，还是在“Calib Menu”（按F3）中，选择“IRGA Zero”，将碱石灰管和干燥剂管旋钮均扭到“Scrab”位置，等待约15分钟进行稳定，然后按“AutoAll”键运行校正程序。
LI-6400便携式光合仪使用流程说明（简明版）
LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机外面，白色苏打在内面；②换药时先拧开底盖并且填充量低于螺线1c m，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，调零时全Scr ub，测控制环境时苏打和干燥管完全scrub，非控制环境两个管完全-bypass；（注意螺丝不要旋得太紧，以免脱扣）④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，需在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；（注意：干燥剂：当化学管中2/3的干燥剂变红后即需要更换药品；苏打：将旋钮旋转至完全Scrub，等CO2_R的值降至最低，向进气口吹气，观察CO2_R读数，如果波动大于2u mol/mol，则需要更换碱石灰。
2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽面(长边)朝上，且拧紧螺丝钉（注意不要拧得太紧，否则螺丝钉将被折断）；②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IR GA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且能听到响声，注意：插头一定要推到底，不能留有空隙；⑤安装CO2钢瓶（测光合和CO2响应曲线时才安装，或实验必需）将CO2小钢瓶装入套筒，顺时针旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止CO2泄露，注意：O形圈后将套筒旋紧，每用完1盒（25个钢瓶）更换1次油滤；⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF卡存数据，则插入主机后面固定小槽内。
LI-6400便携式光合仪使用流程说明书简明版
LI-6400便携式光合仪使用流程说明一、仪器连接安装1、加装化学药品①蓝色干燥剂在正面主机外面，白色苏打在内面；②换药时先拧开底盖并且填充量低于螺线1cm，将盖帽旋紧，注意密封圈；③两个化学管在不测时调在中间，调零时全Scrub，测控制环境时苏打和干燥管完全scrub，非控制环境两个管完全-bypass；（注意螺丝不要旋得太紧，以免脱扣）④白色苏打不能重复利用且不变色，而干燥剂可重复利用，吸水后变红色，需在210℃烘90min，变成蓝色，当出现粉末时将其倒掉；（注意：干燥剂：当化学管中2/3的干燥剂变红后即需要更换药品；苏打：将旋钮旋转至完全Scrub，等CO2_R的值降至最低，向进气口吹气，观察CO2_R读数，如果波动大于2umol/mol，则需要更换碱石灰。
2、连接硬件①将25针的连接器一端插入标有［IRGA］的插座中，另一端插入标有［CHAMBER］插座中，宽面(长边)朝上，且拧紧螺丝钉（注意不要拧得太紧，否则螺丝钉将被折断）；②将末端有黑色标记的软管与操作台右端标有［SAMPLE］的端口（有黑色皮垫）连接，另外一个软管（无黑色标记）与标有［REF］的端口（无黑色皮垫）连接；③标有［INLET］的端口（套有绿色软管）是空气的入口，连接缓冲瓶（悬挂在空中2~3 m，空气流动相对稳定处，以防止污物进入主机，同时在测量过程中可减少空气流动对测量结果的影响）；④连接电缆与IRGA头部圆形IRGA端口上的红色圆点和IRGA分析器上的红色选点对齐时插进，且能听到响声，注意：插头一定要推到底，不能留有空隙；⑤安装CO2钢瓶（测光合和CO2响应曲线时才安装，或实验必需）将CO2小钢瓶装入套筒，顺时针旋转，直到感觉保护罩接触到了小钢瓶，稍微加力便导致钢瓶被刺穿，这时需要快速旋紧，防止CO2泄露，注意：O形圈后将套筒旋紧，每用完1盒（25个钢瓶）更换1次油滤；⑥切记分析器各部件：光量子传感器，紫色插头处，叶温热电偶，2个黄色：匹配阀，如果使用CF卡存数据，则插入主机后面固定小槽内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

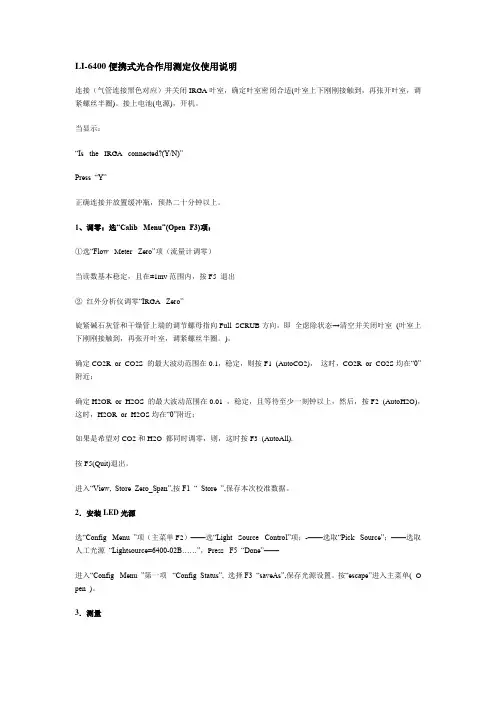

LI-6400便携式光合作用测定仪使用说明
连接（气管连接黑色对应）并关闭IRGA叶室，确定叶室密闭合适(叶室上下刚刚接触到，再张开叶室，调紧螺丝半圈)。
接上电池(电源)，开机。
当显示：
“Is the IRGA connected?(Y/N)”
Press “Y”
正确连接并放置缓冲瓶，预热二十分钟以上。
1、调零：选“Calib Menu”(Open F3)项：
①选“Flow Meter Zero”项（流量计调零）
当读数基本稳定，且在±1mv范围内，按F5 退出
②红外分析仪调零“I RGA Zero”
旋紧碱石灰管和干燥管上端的调节螺母指向Full SCRUB方向，即全虑除状态→清空并关闭叶室(叶室上下刚刚接触到，再张开叶室，调紧螺丝半圈。
)。
确定CO2R or CO2S 的最大波动范围在0.1，稳定，则按F1 (AutoCO2)，这时，CO2R or CO2S均在“0”附近；
确定H2OR or H2OS 的最大波动范围在0.01 ，稳定，且等待至少一刻钟以上，然后，按F2 (AutoH2O)，这时，H2OR or H2OS均在“0”附近；
如果是希望对CO2和H2O 都同时调零，则，这时按F3 (AutoAll).
按F5(Quit)退出。
进入“View, Store Zero_Span”,按F1 “ Store ”,保存本次校准数据。
2．安装LED光源
选“Config Menu ”项（主菜单F2）——选“Light Source Control”项；-——选取“Pick Source”；——选取人工光源“Lightsource=6400-02B……”，Press F5 “Done”——
进入“Config Menu ”第一项“Config Status”, 选择F3 “saveAs”,保存光源设置。
按“escape”进入主菜单( O pen )。
3．测量
(1)不使用CO2钢瓶的操作：
主菜单选F4 “New Msmnts”项，打开碱石灰管和干燥管上的螺母至全旁路(ByPass)位置(注意：此时不使用CO2注入系统)。
①“Match”
如果∆CO2 >0.5 (通常，正常值可以< 0.3)，则需要匹配(level 1 F5“Match”)
调整调节螺母至全旁路位置，CO2读数为环境大气浓度370左右,H2O读数为10-20左右(视具体天气情况而定，如用空气钢瓶则按钢瓶水分含量记)；待读数稳定且样品室和参考室的数值稳定时，选取label 1 F 5“Match”；待数值稳定，且两室的数值之差在0.5以内，退出。
②选label 1 F1 “Open Logfile”项
输入文件名和标记（例如要测多株植物），进入；
视具体天气情况而定，设置label 2 F2 “Flow”流量(通常400 或500)、label 2 F4 “Temp”温度、label 2 F5 “Lamp (PAR)”光强，并定义label 3 F1 “Area”叶面积（如叶面过窄而不能充满叶室），label 3 F2 “STOMRT” 气孔比率(如果您已知的话)
打开叶室，夹入样品，进行测定，用Log键或F1记录数据；
测量完毕，按label 1 F3 “Close”关闭文件，“escape”，进入主菜单。
然后关机，叶室间留一点缝隙，取出电池充电。
4．数据输出
用数据线将LI—6400与PC机连接起来打开LI—6400主机开关进入主屏幕下按F5（Utility）
选择Filer exchange mode 按Enter选中在PC机上选择打开LI—6400数据输出应用程序（）
单击select 出现PC机和LI—6400的对话窗口双击右边LI—6400选项下的User项在User 的下拉菜单下找到自己的文件名
将自己所要的文件拖至PC机（左边）上相应的磁盘待数据传输完毕后关闭LI—6400数据输出应用程序在LI—6400上按escape退回到主屏幕下关掉LI—6400。
注意事项
1、如在使用途中电池电量不足，仪器会出现语言提示和特定声音，需更换电池。
更换电池时，应先将一只电池换好，然后再换另一只电池。
）
2、如长期未使用LED 光源，或首次使用时需要进行LED 光源校准，以后则不必经常校准。
3、如果光源或CO2 Mixer发现不正常，首先必须进行校准!
如果校准后的曲线不是一条近似直线，则需要检查后，排除故障，重新校准。
4、如测定日变化等使用自然光源则不选取人工光源。
5、一旦三分之二干燥剂颜色发红需要立即更换；
6、使用CO2钢瓶时，必须先调零再装钢瓶；
7、阳光下需将荧光屏遮阴，否则会影响观察数据；
8、关于缓冲瓶：应使用无色透明容器，且体积以不小于二升为佳，出气口与进气口要尽可能的远
9、注意仪器保养，轻拿轻放，信号线尽量保持伸展，勿扭曲，否则易使接口不牢，线头从接口处滑出。
