Plaxis中常见问题集锦
在拓展现实技术应用中避免的常见错误
在拓展现实技术应用中避免的常见错误拓展现实技术（Augmented Reality，AR）是一种将虚拟信息与现实世界相结合的技术，通过手机、平板电脑或其他AR设备，将虚拟对象叠加到用户所处的真实场景中。
AR技术正在快速发展，并开始在各个领域得到广泛应用，从教育和娱乐到医疗和制造业。
然而，在拓展现实技术应用中，存在一些常见的错误需要避免。
首先，一个常见的错误是应用界面过于复杂。
在设计AR应用时，开发人员应该注重用户体验，并确保应用界面简单直观。
过于复杂的界面不仅会给用户带来困惑，还可能导致应用的功能被忽视或误用。
因此，开发人员应该将重点放在提供直观易用的界面上，确保用户可以轻松地使用AR应用，并获得所需的信息或功能。
其次，应用性能是另一个需要避免的常见错误。
AR应用通常需要处理大量的图像和数据，并进行实时的计算和渲染。
因此，在开发AR应用时，应考虑到设备的性能和计算能力，并进行相应的优化。
否则，应用可能会运行缓慢、卡顿或崩溃，给用户带来不良的体验。
因此，开发人员应该在应用中使用适当的算法和优化技术，以确保应用能够在各种设备上以高效且稳定的方式运行。
第三个常见错误是缺乏与现实世界的有效互动。
AR技术的魅力在于它可以将虚拟对象与真实场景相结合，为用户提供交互与参与感。
然而，一些AR应用仅仅将虚拟对象叠加在现实场景中，缺乏与用户的有效互动。
开发人员应该设计AR应用，使用户能够与虚拟对象进行实时交互，例如拖动、旋转、缩放等操作。
通过增加用户参与感，AR应用可以更好地吸引用户，并提供更丰富的体验。
另一个需要避免的错误是忽视用户隐私和安全性。
AR应用通常需要访问用户的位置信息、相册或其他个人数据。
在开发和使用AR应用时，应该重视用户隐私和数据安全。
开发人员应采取适当的措施，确保用户的个人信息得到保护，并遵守相关的法律法规。
此外，用户应该对使用AR应用时所涉及的数据权限进行慎重考虑，并了解应用如何处理和保护他们的个人数据。
ELISA实验做不好？我们为您汇总了常见的30个问题！
ELISA实验做不好？我们为您汇总了常见的30个问题！ELISA（免疫酶联吸附实验）是免疫学基础实验之一，大部分生命科学领域的科研工作者对其都不陌生。
因为其特异性强，灵敏度高，可精确定量的特性，在基础科研和临床诊断中，ELISA技术都应用广泛，相信很多关注我们的小伙伴也都做过ELISA。
ELISA实验步骤少，流程短，购买的即用型试剂盒也都有指导性很强的操作说明书，单次实验3-6小时即可得到结果，实验小白也可以很快的上手。
但是，各位同学可不要轻视哦，ELISA和WB、IHC等基础免疫实验一样，都是易学难精，上手容易，但想要得到稳定的结果，还是要花一点心思的。
小编在这里汇总了一些做ELISA的客户咨询我们的问题，把其中有代表性的集中做成了FAQ，大家快看看这其中有没有困扰你ELISA实验的问题吧~Q: ELISA可以检测胞内蛋白么？A:可以的，大部分ELISA指标均为炎症因子、趋化因子等分泌类型蛋白，支持的样本类型也多为血清、血浆、细胞培养上清等液体样本。
如需检测胞内蛋白，首先需要确认待测指标是否在胞内表达，然后选用支持组织匀浆样本的ELISA试剂盒即可，将组织样品或细胞样品进行裂解，提取胞内蛋白后进行蛋白定量，保证每孔上样总蛋白量一致即可。
Q: ELISA可以测DNA的表观么？A:不可以，ELISA是利用免疫学原理，定量检测蛋白质表达的技术。
测DNA表观遗传学，主要是检测DNA甲基化，可以选用ChIP 技术。
Q:夹心法ELISA实验中的捕获抗体和检测抗体是同一个抗体么？A:不是的，在双抗夹心法ELISA实验中，会同时用到捕获抗体和检测抗体，这两个抗体是针对同一抗原蛋白的不同抗原位点的两种抗体，这样才可以同时结合抗原分子。
这也是双抗夹心法ELISA不适用与小分子抗原和半抗原等待测指标的原因。
Q:试剂盒里面有捕获抗体么？A:即用型ELISA试剂盒中，捕获抗体已经预包被至试剂盒中的ELISA板上，没有单独的捕获抗体提供，直接使用ELISA板孵育稀释后的样本及标准品即可。
错误求助
这是我建立的模型，4个钢球1个芯棒1个圆管把芯棒和钢球设为刚体圆管是柔性体，目标是芯棒带动管子向下压，管子和芯棒之间定义摩擦0.2 管子和钢球定义摩擦0.2，钢球用一般约束：xyz位移固定；xyz转动全可。
在芯棒所有面上施加运动副：向下运动、、、网格设置：这是分析设置求解不出来提示信息如下：An error occurred inside the POST PROCESSING module: Invalid or missing result file.The solver engine was unable to converge on a solution for the nonlinear problem as constrained. :Please see the Troubleshooting section of the Help System for more information.The solution failed to solve completely at all time points. Restart points are available to continuethe analysis.The unconverged solution (identified as Substep 999999) is output for analysis debug purposes. Results at this time should not be used for any other purpose.One or more Contact Region(s) contains a friction value larger than .2. To aid in convergence, an unsymmetric solver has been used.Solver pivot warnings have been encountered during the solution. This is usually a result of an ill conditioned matrix possibly due to unreasonable material properties, an under constrained model, or contact related issues. Check results carefully.Contact status has experienced an abrupt change. Check results carefully for possible contact separation.Although the solution failed to solve completely at all time points, partial results at some points have been able to be solved. Refer to Troubleshooting in the Help System for more details.翻译版：无效或缺失的结果文件：后处理模块内部发生错误。
Plaxis中常见问题集锦
Plaxis中常见问题集锦1 问：Geo FEM， Plaxis， Z-Soil软件比较？2008/6/5 9:34:48答：三者针对某个算例计算结果相差不大，误差在可接受范围之内。
就易用性来说，Plaxis好于Z-Soil好于GEO。
Plaxis大家都用得很多了，Z-Soil的建模可以在前处理模块中用CAD元素绘制，或者通过dxf文件导入；GEO4只能输入剖面线的坐标，比较烦琐。
Plaxis和Z-soil基本可以解决岩土工程所有问题，但GEO4由于建模功能的限制，只能解决隧道、边坡等相关问题；Plaxis和Z-Soil可以进行渗流分析（非饱和）包括流固偶合分析。
总的来说，Plaxis和Z-Soil是专业的岩土工程有限元程序；GEO FEM是GEO4里面的一个工具包，而GEO4类似于国内的理正一样，是遵循Eurocode的设计软件。
2问：在plaxis中，用折减系数作出它的几个滑裂面，如何查看滑裂面的角度、圆心、半径等这些滑裂面的相关参数呢？2008/6/59:36:26 答：使用强度折减法，不用假定slip surface，故不会有这些数据。
3问：Plaxis怎么模拟路堤分步填筑？在实际施工中，填筑不是一次加载的，可能先填一半，过个月再填一半，而且这一半也不是一次填完，要在几天内完成，请问怎么在Plaxis中模拟，怎么设置可以反应填筑速率，请高手指教？2008/6/59:47:25 答：手册里有相关例子，你可以参考一下lesson 5。
堆载速率可以通过设置堆载这个stage的时间间隔来设置。
如果只有基本模块，可以设置mstage的数值。
mstage=1.0，说明100％施加上去了，mstage＝0.1，说明只有10%的荷载。
由于Plaxis不能设置load function，比较麻烦。
当然，你可以将一层土细分成几个stage完成，也可以实现。
4问：Plaxis 3D 用这个软件分析基坑时，基坑是钢格栅喷混凝土支护，支护用板来模拟，ＥＩ和ＥＡ中的Ｉ和Ａ分别指哪个面的惯性矩和面积，以及单位后面的／ｍ应该是哪个长度？2008/6/59:49:13 答：应该是： A=沿着洞轴方向L×厚度d E是弹性模量 I 是惯性矩5问：在网上看到有人怀疑Plaxis 3D Foundation和3D Tunnel的真三维性，有人说它们不是真正的三维计算，有谁知道是怎么回事吗？2008/6/59:59:42 答：Plaxis 3D Tunnel计算内核是三维的。
PLAXIS基本知识备忘
PLAXIS基本知识备忘提示: 即使不满意网格生成的结果，也必须使用<更新>按钮返回到几何模型。
输入模式。
提示:网格全局疏密度的默认设置为粗。
大多数情况下，这是合适的首选。
> 全局疏密度的设置可以在网格菜单中加以修改。
另外，可以整体或局部加密网格。
在这一输入阶段，还可以调整部分几何对象或增加几何对象。
如果做出调整，必须重新生成有限元网格。
从网格菜单中,选择全局疏密,选项,这时单元分布下拉菜单的默认选项为粗。
为,加密全局疏密,,我们可以从下,菜单中选择下一个选项:中等:,然后点击<生成>按钮。
另外,我们也可以从网格菜单中,选择全局加密选项。
随后,输出视窗出现一个较细的网格。
然后,点击<更新>按钮返回。
结构单元拐角处的点可能产生很大的位移梯,,因此最好在这些区域内划分相对于几何模型其他部分,细的网格。
点击:单击:地下连续墙下部的中间,所选几何直线变为红色。
从网格菜单中选择加密线选项,所选线周围局部加密后的网格呈现视窗中。
之后,点击<更新>按钮返回。
网格设置和输入的其他部分保存在一起。
当再次进入一个现存项目而不改变其几何轮廓和网格设置时，可以通过点击工具栏中的生成网格按钮重新生成同样的网格。
不过，几何模型的任何轻微变化将导致不同的网格。
网格菜单中的全部重置选项用来恢复生成网格的默认设置(全局疏密度=粗并且没有局部加密)。
点击工具栏中的生成初始应,按钮:红十字:或在生成菜单中选择初始应,选项,出现K0-过程对话框。
保持土体容重的总乘子:ΣMweight,等于1.0_这意味着土的全部重,应用于生成初始应,。
接受PLAXIS 建议的K0 默认值并点击<确认>按钮。
提示:K0-过程只能应用于地基水平分层且表面水平，地下水位也是水平的情况。
关于K0-过程的详细知识，参见附录A 或参考手册。
K0 的默认值基于Jaky 公式:K0,1-sinφ。
修改默认值以后，输入一个负值可以恢复其默认值。
上海3D打印服务分享为什么3D打印模型总会遇到以下问题
上海3D打印服务分享为什么3D打印模型总会遇到以下问题当3d打印的制品留下细小的塑料丝时被称作拉丝现象（或者被称作漏丝、whiskers、或者毛糙印刷）。
发生这种情况的原因是，当挤出机从一个地方向另一个地方移动的时候，喷头就会有耗材挤出。
最常用的一个对付拉丝的设置是“回退（retraction）”。
回退功能开启，当你模型的某一个部分打完时，喷头会将耗材拉回。
当重新开始打印时，挤出机会将耗材再拉入喷头，这样耗材又可以正常挤出。
那么你就要问了，怎么用呢？？？为确保回退功能是可用的，你可以点击“打印设置（Edit Process Settings）”进而点击进入“挤出机（Extruder）”窗口查看。
下面，我们来讨论一下一些很重要的回退设置，还有其他可以组织拉丝现象的相关设置。
1、回退距离在回退设置中最重要的一个参数是回退距离，这决定了有多长的耗材会被拉出喷头。
一般情况下，设置越大的回退距离，喷头拉丝的情况也就越少发生。
一些直驱挤出机之需要0.5-2mm的回退距离，而鲍登挤出机则需要15mm，因为挤出机驱动齿轮和热喷头之间的距离较长。
如果你发现你的打印机打印时有拉丝现象，可以增加1mm的回退距离试试还会不会发生类似的情况。
2、回退速度另一个你应该去查看的回退设置是回退速度。
这个设置决定了耗材从喷头退回得多快。
如果你的回退速度太慢，耗材会在挤出机移动到新的位置之前就从喷嘴上滴落了。
如果回退的速度太快，喷嘴里已经融化的耗材就会和未融化的耗材分离，而且快速回退会磨损耗材。
回退速度在1200-6000 mm/min (20-100 mm/s)的这个区间里防拉丝的效果最好。
Simplify3D已经提供了一些试验过并且效果不错的回退速度参数，不过最理想的参数还得取决于你用什么打印材料，所以你可以尝试着找到最适合自己的回退速度参数。
3、温度过高当你检查过了你的回退参数，另一个与拉丝有关的参数是挤出机的温度。
如果温度过高，喷嘴里的耗材会非常粘并且很容易掉出喷嘴。
刚开始用PSPICE仿真的时候容易遇到的问题
刚开始用PSPICE仿真的时候容易遇到的问题刚开始用PSPICE仿真的时候容易遇到的问题刚开始用PSPICE仿真的时候容易遇到的问题真正的压力是自己给的，而不是别人；同样，你得到的成果也完全是你的，谁也拿不去。
——winston1：元件到哪里去找？元件当然是库里，但不是Capturer的库，而是PSpice的库。
最好的办法是重新建一个PROJECT，建的时候选择那个模拟和混合仿真的，然后建一个新的SCH，这时加载元件库的时候加载的是PSPICE的库而不是Capture的库了。
路径：Capture\Library\pspice。
重新加载库，重新Place元件。
直接从Capture中直接Copy过来，是不行的，那些元件都是没有模型的，RUN的时候会在该元件的一个角上出现一个绿色的小圆圈，点击它，会出现这样的错误提示：No PSpiceTemplate for U3, ignoring。
就是没模型。
下面是官方的说法，不动手做一正步还真不好理解：调用的器件必须有PSpice 模型。
首先，调用OrCAD软件本身提供的模型库，这些库文件存储的路径为Capture\Library\pspice，此路径中的所有器件都有提供PSpice模型，可以直接调用。
其次，若使用自己的器件，必须保证*.olb、*.lib 两个文件同时存在，而且器件属性中必须包含PSpice Template属性。
2：激励源怎么加？一般是这样，建一个GND，从这里引出一个电流源或者电压源，然后引出一个NET，和原理图上NET响应。
这样做的好处是不破坏原理图，而且看起来方便。
注意：PSPICE和CAPTURE的电源是不一样的，它长得和MULTISIM的差不多，是一个实体，而不是CAPTURE中的逻辑概念。
3：怎么老提示FLOATING PIN？SCH NET中一定要有一个网络地，并且其名称一定要为“0”。
如果没有，那么你连的再好，也总提示有N多引脚悬空。
Plaxis中常见问题集锦讲解
2008/6/5 Z-Soil软件比较？Plaxis，1问：Geo FEM，9:34:48答：三者针对某个算例计算结果相差不大，误差在可接受范围之内。
的建模可以在前Z-SoilGEO。
Plaxis大家都用得很多了，就易用性来说，Plaxis好于Z-Soil好于比较烦琐。
只能输入剖面线的坐标，或者通过dxf文件导入；GEO4处理模块中用CAD元素绘制，只能解决隧道、基本可以解决岩土工程所有问题，但GEO4由于建模功能的限制，Plaxis 和Z-soil 可以进行渗流分析（非饱和）包括流固偶合分析。
Plaxis和Z-Soil边坡等相关问题；里面的一个工具GEO4是专业的岩土工程有限元程序；GEO FEM是总的来说，Plaxis和Z-Soil类似于国内的理正一样，是遵循Eurocode的设计软件。
包，而GEO4问：在plaxis中，用折减系数作出它的几个滑裂面，如何查看滑裂面的角度、圆心、半径等2008/6/5 2 这些滑裂面的相关参数呢？9:36:26slip surface，故不会有这些数据。
答：使用强度折减法，不用假定问：Plaxis怎么模拟路堤分步填筑？在实际施工中，填筑不是一次加载的，可能先填一半，2008/6/5 过个月再填一半，而且这一半也不是一次填完，要在几天内完成，请问怎么在3Plaxis中模拟，怎9:47:25么设置可以反应填筑速率，请高手指教？答：手册里有相关例子，你可以参考一下lesson 5。
堆载速率可以通过设置堆载这个stage的时间间隔来设置。
如果只有基本模块，可以设置mstage的数值。
mstage=1.0，说明100％施加上去了，mstage＝0.1，说明只有10%的荷载。
由于Plaxis不能设置load function，比较麻烦。
当然，你可以将一层土细分成几个stage完成，也可以实现。
问：Plaxis 3D 用这个软件分析基坑时，基坑是钢格栅喷混凝土支护，支护用板来模拟，ＥＩ2008/6/5 4 和ＥＡ中的Ｉ和Ａ分别指哪个面的惯性矩和面积，以及单位后面的／ｍ应该是哪个长度？9:49:13是弹性模量I是惯性矩答：应该是：A=沿着洞轴方向L×厚度d E问：在网上看到有人怀疑Plaxis 3D Foundation 和3D Tunnel的真三维性，有人说它们不是2008/6/5 5真正的三维计算，有谁知道是怎么回事吗？9:59:42答：Plaxis 3D Tunnel计算内核是三维的。
PLAXIS注意点
Plaxis注意点汕头大学王艳峰整理一．输入前说明1. 在平面应变分析里，由指定位移计算所得的力，是平面外单位长度上的力（z 方向，见图）。
轴对称分析计算所得的力（力-X，力-Y），是作用于对角弧度为1的圆弧边界上的力。
因而，要得到与整个问题对应的力，这些分力应当乘以因子2π。
轴对称分析问题的其他计算结果，是按单位宽度而不是按单位弧度给出的。
在所有输出数据里，压应力（包括孔隙压力）和压力设为负值，而拉应力和拉力设为正值。
二．输入前处理1. 平面应变模型，适用于断面(大致)均匀的几何形状，其中垂直于断面（z-方向）一定长度上的应力状态和加载机制是相同的。
z 轴方向上的位移和应变设为零。
但是，完全考虑了z 轴正应力。
轴对称模型，适用于径向断面（大致）均匀的圆形结构，加载机制围绕中心轴，设沿任意径向的变形和应力状态一致。
注意：轴对称问题的x坐标表示半径，y 坐标对应于对称轴线。
不能使用负x 坐标值。
选择平面应变或轴对称，意味着二维有限元模型的每个节点，只具备2个平移自由度（即x-和y-方向）。
2. 板用来模拟地层中的细长形结构对象，具有相当的抗弯刚度（或弯曲刚度）和轴向刚度。
板可以模拟沿z方向延伸的挡土墙、板、壳体或衬砌的影响。
最重要的参数是抗弯刚度（弯曲刚度）EI 和轴向刚度EA。
由以上两个参数可以用下式计算出板的等效厚度deq ：3. 土工格栅是具有轴向刚度而无弯曲刚度的细长形结构。
土工格栅只能承受拉力，不能承受压力。
该类对象一般用来模拟土体的加固作用。
和点对点锚杆相组合的土工格栅，可以用来模拟地层锚杆。
在这种组合情况下，土工格栅用来模拟锚杆的锚固段，而点对点锚杆用来模拟锚杆的自由段。
4. 用界面单元可以研究结构对象（挡土墙、板、土工格栅等）和周围土体之间充分的相互作用。
可以使用一个加号（+）或减号（-），来标注沿同一条几何线上可能出现的两个界面。
这里的加减号仅仅是为了区别不同界面，并没有什么物理意义，对计算结果也无影响。
Plaxis中常见问题集锦
1 问：Geo FEM， Plaxis， Z-Soil软件比较？2008/6/5 9:34:48答：三者针对某个算例计算结果相差不大，误差在可接受范围之内。
就易用性来说，Plaxis好于Z-Soil好于GEO。
Plaxis大家都用得很多了，Z-Soil的建模可以在前处理模块中用CAD元素绘制，或者通过dxf文件导入；GEO4只能输入剖面线的坐标，比较烦琐。
Plaxis和Z-soil基本可以解决岩土工程所有问题，但GEO4由于建模功能的限制，只能解决隧道、边坡等相关问题；Plaxis和Z-Soil可以进行渗流分析（非饱和）包括流固偶合分析。
总的来说，Plaxis和Z-Soil是专业的岩土工程有限元程序；GEO FEM是GEO4里面的一个工具包，而GEO4类似于国内的理正一样，是遵循Eurocode的设计软件。
2问：在plaxis中，用折减系数作出它的几个滑裂面，如何查看滑裂面的角度、圆心、半径等这些滑裂面的相关参数呢？2008/6/59:36:26 答：使用强度折减法，不用假定slip surface，故不会有这些数据。
3问：Plaxis怎么模拟路堤分步填筑？在实际施工中，填筑不是一次加载的，可能先填一半，过个月再填一半，而且这一半也不是一次填完，要在几天内完成，请问怎么在Plaxis中模拟，怎么设置可以反应填筑速率，请高手指教？2008/6/59:47:25 答：手册里有相关例子，你可以参考一下lesson 5。
堆载速率可以通过设置堆载这个stage的时间间隔来设置。
如果只有基本模块，可以设置mstage的数值。
mstage=1.0，说明100％施加上去了，mstage＝0.1，说明只有10%的荷载。
由于Plaxis不能设置load function，比较麻烦。
当然，你可以将一层土细分成几个stage完成，也可以实现。
4问：Plaxis 3D 用这个软件分析基坑时，基坑是钢格栅喷混凝土支护，支护用板来模拟，ＥＩ和ＥＡ中的Ｉ和Ａ分别指哪个面的惯性矩和面积，以及单位后面的／ｍ应该是哪个长度？2008/6/59:49:13 答：应该是： A=沿着洞轴方向L×厚度d E是弹性模量 I是惯性矩5问：在网上看到有人怀疑Plaxis 3D Foundation和3D Tunnel的真三维性，有人说它们不是真正的三维计算，有谁知道是怎么回事吗？2008/6/59:59:42 答：Plaxis 3D Tunnel计算内核是三维的。
(仅供参考)PumpLinx常见问题问答
Q：Pumplinx计算时残差曲线收敛的标准是什么？有没有什么判定收敛的方法？纵坐标的数字代表的是10的数量级吗？A：收敛和其他CFD软件一样首先是按残差算。
除了残差，还要考虑整体守恒性（比如总质量流的守恒），以及所关心的物理量的变化情况（趋于稳定，或周期性等）。
残差的纵坐标是10的数量级。
Q：多级离心泵泵要关心级间的扬程，就是看每一级的扬程，那就是要得到第一级的出口跟第二级的进口交互面的压力，所以能不能对交互面的压力进行“plot”，就像是plot出口压力那样，而现在点击交互面plot后的列表里没有压力选项。
从结果文件integrals.txt里只有x，y，z轴上的压力（px_rotor_mgi_volute，pz_rotor_mgi_volute，py_rotor_mgi_volute），怎么得到这个面上的压力？A:Interface（交界面）可以输出总压。
需要按质量平均的总压用于每级间的扬程计算。
总压按内定是不输出的，所以你要手动加上。
先把模式改成”extended Mode“，然后选关心的界面，把”Output"改成“user select”，并加上“mass averaged total pressure”Q:现在加面的话只能是加垂直的面（x=2的面），能不能加斜的面？A:可以用斜面做切面。
选“Arbitrary Plane”就可以了Q:对容积泵来说稳定运行后泵有可能充不满油，这个能否模拟A:原则上可以，不过处理这样的问题目前的（空化）模型不是很理想，做的比较少Q:现在pumplinx做的都是稳定运行时的情况吧？能不能模拟泵启动的过程？就是油逐渐充满泵的过程，看一下什么时间充满什么程度，充满用多久…？A:可以，但没有太多验证算例Q：pumplinx生成文档-integrals.txt里，第一行标注（qa,qva,powa,q,qv,px,py,pz,tx,ty,tz,torq,pow,gas）的汉语意思？A：qa、qva和powa指的是平均质量流量、平均体积流量和平均功率；px、py、pz指的是压力；tx、ty、tz和torq指的是扭矩；gas指的气体体积质量分数。
Abaqus常见错误信息
错误与警告信息汇总模型不能算或不收敛，都需要去monitor ，msg 文件查看原因，如何分析这些信息呢？这个需要具体问题具体分析，但是也存在一些共性。
这里只是尝试做一个一般性的大概的总结。
不收敛的问题千奇万状，往往需要头疼医脚。
接触、单元类型、边界条件、网格质量以及它们的组合能产生许多千奇百怪的警告信息。
企图凭一个警告信息就知道问题所在，那就只有神仙有这个本事了。
一个warning 出现十次能有一回参考这个汇总而得到解决了，我们就颇为欣慰了。
说明的是：Error 和warning 的性质是完全不同的。
Error 意味着运算失败，but 出现warning 可能还能算，而且有些运算必定会出现warning （比如接触分析必定出“负特征值”，下有详述）。
很多警告只是通知性质的，或者只是说明一下而已，不一定都是模型有问题。
比如以下warning 完全可以忽略：类似于：Fixed time is too largeToo many attamps have been madeTHE SOLUTION APPEARS TO BE DIVERGING.CONVERGENCE ISJUDGED UNLIKELY.Time increment required is less than the minimum specified这样的信息几乎是无用信息（除了告诉你的模型分析失败以外，没有告诉你任何有用的东西）。
宜再查找别的信息来考察。
根据经验，改小增量步也不一定能收敛，虽然也有人报告过改好的先例，我是从来没有遇到过，也从来没有那个奢望。
所以我一般从模型的设置入手。
A 系列如果模型能算，且结果合理，那么大部分警告信息可以不管。
但是以下除外：1 numerical sigularity(数值奇异) ：刚体位移（欠约束）solver problem. numerical sigularity2 Zero pivot（零主元）：过约束或者欠约束。
(仅供参考)PumpLinx常见问题问答
Q：Pumplinx计算时残差曲线收敛的标准是什么？有没有什么判定收敛的方法？纵坐标的数字代表的是10的数量级吗？A：收敛和其他CFD软件一样首先是按残差算。
除了残差，还要考虑整体守恒性（比如总质量流的守恒），以及所关心的物理量的变化情况（趋于稳定，或周期性等）。
残差的纵坐标是10的数量级。
Q：多级离心泵泵要关心级间的扬程，就是看每一级的扬程，那就是要得到第一级的出口跟第二级的进口交互面的压力，所以能不能对交互面的压力进行“plot”，就像是plot出口压力那样，而现在点击交互面plot后的列表里没有压力选项。
从结果文件integrals.txt里只有x，y，z轴上的压力（px_rotor_mgi_volute，pz_rotor_mgi_volute，py_rotor_mgi_volute），怎么得到这个面上的压力？A:Interface（交界面）可以输出总压。
需要按质量平均的总压用于每级间的扬程计算。
总压按内定是不输出的，所以你要手动加上。
先把模式改成”extended Mode“，然后选关心的界面，把”Output"改成“user select”，并加上“mass averaged total pressure”Q:现在加面的话只能是加垂直的面（x=2的面），能不能加斜的面？A:可以用斜面做切面。
选“Arbitrary Plane”就可以了Q:对容积泵来说稳定运行后泵有可能充不满油，这个能否模拟A:原则上可以，不过处理这样的问题目前的（空化）模型不是很理想，做的比较少Q:现在pumplinx做的都是稳定运行时的情况吧？能不能模拟泵启动的过程？就是油逐渐充满泵的过程，看一下什么时间充满什么程度，充满用多久…？A:可以，但没有太多验证算例Q：pumplinx生成文档-integrals.txt里，第一行标注（qa,qva,powa,q,qv,px,py,pz,tx,ty,tz,torq,pow,gas）的汉语意思？A：qa、qva和powa指的是平均质量流量、平均体积流量和平均功率；px、py、pz指的是压力；tx、ty、tz和torq指的是扭矩；gas指的气体体积质量分数。
Python技术机器学习算法常见问题解析
Python技术机器学习算法常见问题解析随着人工智能和大数据的快速发展，机器学习成为了一门备受关注的技术。
而Python作为一种简单易学且功能强大的编程语言，被广泛应用于机器学习算法的开发和实现中。
然而，在实际应用中，我们常常会遇到一些问题，接下来我们将对Python技术机器学习算法中的常见问题进行解析。
1. 数据准备与预处理在机器学习算法中，数据的准备和预处理是非常重要的一步。
常见问题之一是数据的缺失。
在现实应用中，我们经常会遇到缺失数据的情况。
针对这个问题，常见的解决方法是使用插补法，通过已有数据的一些统计特征来填充缺失数据。
还有一种方法是将缺失数据看作是一种特定的取值，如0或者NaN，然后使用各种机器学习算法来处理这些取值。
另一个常见问题是数据的标准化。
在机器学习中，数据通常是以不同的度量单位和尺度表示的，这会导致模型在处理数据时产生偏差。
标准化的目的是使得数据在同一尺度上进行比较。
最常用的方法是使用z-score将数据进行标准化。
2. 特征选择与降维在机器学习算法的应用中，我们往往需要从大量的特征中选择出对问题最有价值的特征，这就是特征选择的问题。
特征选择的一个常见方法是基于特征的相关性进行选择。
这可以通过计算特征与目标变量之间的相关系数或者互信息来实现。
另外，降维也是一种解决高维数据问题的重要方法。
高维数据会增加计算复杂度，导致模型的精度下降。
常用的降维方法有主成分分析（PCA）和线性判别分析（LDA）。
PCA通过线性变换将原始数据映射到低维特征空间，使得数据保持最大的方差。
LDA则通过最大化类间散布矩阵和最小化类内散布矩阵之比来选择最佳投影方向。
3. 模型选择与调优在机器学习算法中，选择适合问题的模型是至关重要的。
我们常常需要根据问题的性质和数据的特点来选择不同的模型。
例如，如果我们的问题是分类问题，我们可以选择决策树、支持向量机（SVM）或者深度神经网络（DNN）等。
如果问题是回归问题，我们可以选择线性回归、岭回归或者回归神经网络。
浅析PLAXIS在载荷试验中的应用
浅析PLAXIS在载荷试验中的应用摘要：通过采用有限元软件PLAXIS对台山核电站强风化花岗岩载荷试验进行模拟,证明PLAXIS是可以应用于荷载试验模拟分析,并讨论了在模拟试验中参数的选取、实际工程经验以及软件本身的局限性都是数值模拟的关键,因此,PLAXIS的数值模拟还需要大量的试验去验证。
关键词：PLAXIS 数值模拟载荷试验弹性模量1 PLAXIS概述PLAXIS软件是由荷兰公共事业与水利管理委员会提议,于1987年由代尔夫特技术大学研制,它主要用于岩土工程的变形、稳定性以及地下水渗流等问题的通用有限元系列软件。
它能够模拟复杂的工程地质条件,尤其适合于变形和稳定分析,通过简单的输入过程可以生成复杂的有限元模型,而强大的输出功能可以提供详尽的计算结果,计算过程以稳定的数值方法为基础,本身完全自动。
2 PLAXIS在载荷试验中的应用载荷试验是目前世界各国用以确定地基承载力的最主要方法,然而载荷试验在实际操作过程中也存在不少问题,如尺寸效应、费用高、工期长等。
如果能够用PLAXIS数值软件模拟则可以克服其耗时量大、操作复杂、精度不足等缺点,下面用PLAXIS有限元法对台山核电厂强风化花岗岩载荷试验进行数值模拟,其载荷试验记录如下表(表1)。
强风化花岗岩参数:(根据经验,硬土的弹性模量取变形模量的4～6倍,强风化花岗岩属于坚硬土,可以取大值,这里我们取弹性模量E=220MPa)。
本次模拟采用直径为1m的圆形荷载板对4m厚的强风化花岗岩进行模拟,分析计算土体在上部荷载作用下产生的位移和应力。
以理想弹塑性为模型、莫尔—库仑为准则,采用轴对称方式建立土体模型网格,施加荷载后土体发生变形,随着上部荷载的增加土体发生位移(见图2),土体位移随着深度增加逐渐减小,在荷载板直径3倍左右的深度位移为零,以下土体不再发生变形。
在上部荷载作用下,土体中产生总应力(见图3),总应力随深度增加而减小,在荷载板3倍左右的深度处附加应力已经很小,在4倍荷载板深度处附加应力为零,以下土体不受附加应力影响,这完全符合荷载基础下土体位移、应力的分布特征。
yantubbs-Plaxis 校验手册
Plaxis Version 8校验手册Plaxis BV北京金土木软件技术有限公司北京车公庄大街19号中国建筑标准设计研究院 100044目录1 绪论 (1)2已知理论解的弹性问题 (2)2.1 弹性土上的光滑刚性条形基础 (2)2.2 条形荷载下的吉布森弹性土 (3)2.3 梁的弯曲 (4)2.4 板的弯曲 (5)2.6 考虑网格更新的悬臂构件分析 (8)3 理论破坏荷载下的塑性问题 (10)3.1 圆形基础承载能力 (10)3.2条形基础的承载能力 (11)3.3 用于测试界面的滑块模型 (13)3.4 圆孔的扩孔 (14)4 固结与地下水渗流 (17)4.1 一维固结 (17)4.2 通过沙层的自由渗流 (18)4.3 隔水墙下的渗流 (20)5 参考文献 (22)1 绪论通过与解析解的仔细对比和校验，Plaxis的性能与精确性已得到验证。
第二章至第四章将有选择的阐述一些基准分析。
作为精确度和性能的附加验证，Plaxis已经对整体结构性能进行了预算与验算。
弹性基准问题：有许多已知精确解析解的问题可用来作为基准问题。
弹性计算的选择将在第二章中讲述；所选用的特定分析案例，都类似于Plaxis可能遇到的实际工程问题。
塑性基准问题：第三章将讲述关于塑性材料特性的塑性基准问题。
它们包括破坏荷载计算和滑动分析。
至于弹性基准问题，只考虑已知精确解。
地下渗流与固结：第四章将讲述关于地下水渗流基准问题，这些问题验证了地下水渗流和固结计算的正确性。
这一章也包含一些固结分析的校验例题。
个案研究：Plaxis已经广泛地应用于全尺寸岩土工程的预测和验算。
如果输入的土体模型参数和结构元件的参数是合理的，这类计算可用于进一步验证Plaxis的性能。
一些这样的工程项目可在官方网站和Plaxis 报告出版物获得。
更多模型标准数据的验证实例和对照，尤其是高级土体模型的应用，可参考材料模型手册的第九章。
2已知理论解的弹性问题本章将讲述几个弹性基准问题。
增强现实技术使用过程中的常见问题
增强现实技术使用过程中的常见问题随着科技的不断发展，增强现实（Augmented Reality，简称AR）技术正在迅速普及和应用于各个领域，如教育、医疗、娱乐等。
然而，在使用过程中，用户可能会遇到一些常见问题。
本文将就增强现实技术使用过程中的常见问题进行探讨，并提供相应的解决方案。
问题一：设备兼容性问题在使用增强现实技术的过程中，设备兼容性是一个常见的问题。
由于不同的AR应用程序和软件可能需要特定的硬件配置才能正常运行，用户需要确保自己的设备满足此要求。
因此，购买或使用AR设备之前，用户应先仔细查看其技术规格，并确保其与所需应用程序兼容。
解决方案：如果用户已经购买了不兼容的设备，可以考虑升级硬件或寻找其他适合的AR设备。
此外，用户还可以咨询相关的技术支持或AR社区，以获取更多关于设备兼容性的信息和解决方案。
问题二：稳定性和延迟问题在使用增强现实技术时，稳定性和延迟问题也是用户常常遇到的困扰。
由于AR应用程序需要通过摄像头实时捕捉现实世界的场景，并应用虚拟元素，因此，设备的稳定性和处理能力将直接影响AR体验的质量。
此外，延迟也可能导致用户感到不适或头晕。
解决方案：为了确保良好的AR体验，用户可以尝试以下解决方案。
首先，确保设备的软件和固件都是最新的版本，以便获得最佳的稳定性和性能。
其次，关闭其他后台应用程序，以减少设备的负载。
最后，降低图形设置，以减少延迟并提高运行速度。
问题三：环境和场景适应问题增强现实技术在不同的环境和场景中可能会遇到适应性问题。
例如，光线不足的环境会影响到AR应用程序的准确检测和跟踪，导致虚拟元素无法正确定位。
此外，复杂的场景或背景中的物体可能干扰到AR体验的真实感。
解决方案：为了解决环境和场景适应问题，用户可以采取以下措施。
首先，确保使用AR技术的环境光足够明亮，或者可以使用闪光灯等照明设备进行补光。
其次，清理环境中的干扰物，以确保摄像头可以正常检测和跟踪。
此外，用户还可以选择适合的AR应用程序，以确保在所选场景中获得最佳效果。
plaxis注意点[必读]
![plaxis注意点[必读]](https://img.taocdn.com/s3/m/4cffd7a9c281e53a5902ff66.png)
plaxis注意点[必读]一(输入前说明1. 在平面应变分析里，由指定位移计算所得的力，是平面外单位长度上的力(z方向，见图)。
轴对称分析计算所得的力(力-X，力-Y)，是作用于对角弧度为1的圆弧边界上的力。
因而，要得到与整个问题对应的力，这些分力应当乘以因子2π。
轴对称分析问题的其他计算结果，是按单位宽度而不是按单位弧度给出的。
在所有输出数据里，压应力(包括孔隙压力)和压力设为负值，而拉应力和拉力设为正值。
二(输入前处理1. 平面应变模型，适用于断面(大致)均匀的几何形状，其中垂直于断面(z-方向)一定长度上的应力状态和加载机制是相同的。
z 轴方向上的位移轴正应力。
和应变设为零。
但是，完全考虑了z轴对称模型，适用于径向断面(大致)均匀的圆形结构，加载机制围绕中心轴，设沿任意径向的变形和应力状态一致。
注意:轴对称问题的x坐标表示半径，y 坐标对应于对称轴线。
不能使用负x 坐标值。
选择平面应变或轴对称，意味着二维有限元模型的每个节点，只具备2个平移自由度(即x-和y-方向)。
2. 板用来模拟地层中的细长形结构对象，具有相当的抗弯刚度(或弯曲刚度)和轴向刚度。
板可以模拟沿z方向延伸的挡土墙、板、壳体或衬砌的影响。
最重要的参数是抗弯刚度(弯曲刚度)EI 和轴向刚度EA。
由以上两个参数可以用下式计算出板的等效厚度deq :3. 土工格栅是具有轴向刚度而无弯曲刚度的细长形结构。
土工格栅只能承受拉力，不能承受压力。
该类对象一般用来模拟土体的加固作用。
和点对点锚杆相组合的土工格栅，可以用来模拟地层锚杆。
在这种组合情况下，土工格栅用来模拟锚杆的锚固段，而点对点锚杆用来模拟锚杆的自由段。
4. 用界面单元可以研究结构对象(挡土墙、板、土工格栅等)和周围土体之间充分的相互作用。
可以使用一个加号(+)或减号(-)，来标注沿同一条几何线上可能出现的两个界面。
这里的加减号仅仅是为了区别不同界面，并没有什么物理意义，对计算结果也无影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

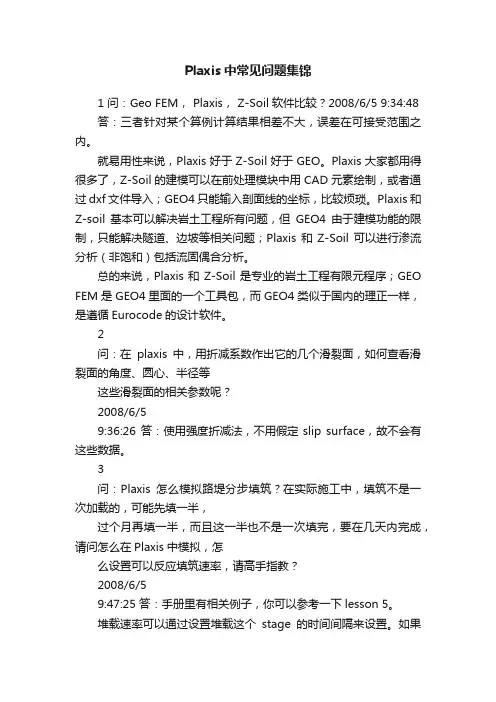

1 问：Geo FEM，Plaxis，Z-Soil软件比较？2008/6/5 9:34:48答：三者针对某个算例计算结果相差不大，误差在可接受围之。
就易用性来说，Plaxis好于Z-Soil好于GEO。
Plaxis大家都用得很多了，Z-Soil的建模可以在前处理模块中用CAD元素绘制，或者通过dxf文件导入；GEO4只能输入剖面线的坐标，比较烦琐。
Plaxis和Z-soil基本可以解决岩土工程所有问题，但GEO4由于建模功能的限制，只能解决隧道、边坡等相关问题；Plaxis和Z-Soil可以进行渗流分析（非饱和）包括流固偶合分析。
总的来说，Plaxis和Z-Soil是专业的岩土工程有限元程序；GEO FEM是GEO4里面的一个工具包，而GEO4类似于国的理正一样，是遵循Eurocode的设计软件。
2问：在plaxis中，用折减系数作出它的几个滑裂面，如何查看滑裂面的角度、圆心、半径等这些滑裂面的相关参数呢？2008/6/59:36:26 答：使用强度折减法，不用假定slip surface，故不会有这些数据。
3问：Plaxis怎么模拟路堤分步填筑？在实际施工中，填筑不是一次加载的，可能先填一半，过个月再填一半，而且这一半也不是一次填完，要在几天完成，请问怎么在Plaxis中模拟，怎么设置可以反应填筑速率，请高手指教？2008/6/59:47:25 答：手册里有相关例子，你可以参考一下lesson 5。
堆载速率可以通过设置堆载这个stage的时间间隔来设置。
如果只有基本模块，可以设置mstage的数值。
mstage=1.0，说明100％施加上去了，mstage＝0.1，说明只有10%的荷载。
由于Plaxis不能设置load function，比较麻烦。
当然，你可以将一层土细分成几个stage完成，也可以实现。
4问：Plaxis 3D 用这个软件分析基坑时，基坑是钢格栅喷混凝土支护，支护用板来模拟，ＥＩ和ＥＡ中的Ｉ和Ａ分别指哪个面的惯性矩和面积，以及单位后面的／ｍ应该是哪个长度？2008/6/59:49:13 答：应该是：A=沿着洞轴方向L×厚度d E是弹性模量I是惯性矩5问：在网上看到有人怀疑Plaxis 3D Foundation和3D Tunnel的真三维性，有人说它们不是真正的三维计算，有谁知道是怎么回事吗？2008/6/59:59:42 答：Plaxis 3D Tunnel计算核是三维的。
但是目前只支持平面拉伸建模，建附加模型还存在困难。
3D Tunnel的确不能生成复杂的斜交隧道。
3D Foundation是专门解决基础问题的三维有限元计算软件。
其解决基础问题要比FLAC3D要专业，特别是考虑了一些工程实际，但开放性不如FLAC3d。
近期3D Foundation将在此方面有重大改进，新版本前处理借用GID作为前处理工具。
Plaxis 系列优点长处是其理论，尤其是hs和hs-small模型。
6问：最近在算一个基坑,很好的地质条件，桩、撑刚度都取得很大，居然算出来水平位移始终都有70mm左右，但用同济启明星算水土分算，并且参数都没有取最大值，算的结果只有17mm左右。
规要求水平位移不超过30mm，要是用Plaxis是很难算出小于规值的结果的，事实上，也不至于有那么大的位移的？2008/6/510:05:32答：主要问题是现在很多地质报告都不提供三轴的试验参数：例如E50模量，Eur模量，Es模量，有效强度指标等；土体的本构参数比较特殊，要做特殊的试验，因此一般的项目参数方面的确有问题。
不过，即便是只有Es模量和直剪固快指标，通过换算和引入K0、孔隙比、Cc，Cs等其他参数，也是可以得到其他需要的参数，不过这需要比较扎实的本构模型方面的知识和岩土工程经验，知道不同的本构适合模拟什么土层，知道本构的优点和局限性，这对使用者的要求的确比较高。
7问：隧道已经组成一个类组，所以一定要对其进行材料定义。
如果不定义得话，就不能对其进行网格划分，这要怎么解决呢？2008/6/510:08:42 答：你是不是只想模拟基坑开挖对既有隧道结构的影响，而省略掉前面隧道开挖过程的模拟。
这样的话，结果恐怕很难正确，而且会碰到你所说的问题。
因为隧道在基坑开挖前，有一定的受力状况，这需要模拟隧道开挖过程才能得到其受力状况，基坑开挖的影响也是在其这个受力状况上产生的。
你现在的目的是让基坑开挖前，隧道结构的力和弯矩都为零了，所以结果很难正确。
如果你非要让隧道的结构力都为零，可以用这样的方法：就是在初始状况计算时，将隧道开挖和衬砌结构都选上再计算，这样就会达到隧道力都为零的情况。
Plaxis中如果你定义了区域，而不进行材料定义，是没办法划分网格的。
8问：在Plaxis例题第五课路基沉降，4米高的路堤分两次填筑，每次填筑间隔时间5天，固结时间200天，我把4米分成一次性填筑，结果计算失败，请高手解释下原因，如果我要分析一次填筑和分次填筑的结果区别，该怎么办？2008/6/510:09:57 答：软土地基强度不够，所以不能一次堆上去，必须分级堆载。
这就是区别。
9问：如果strut是斜的从wall 连接到底面，那么那个anchor force F（kN/m）出来的这个数据是什么方向的？是随着strut的方向？还是水平方向的？2008/6/510:16:19 答：Plaxis中无论是node-to-node的anchor 还是固定端的anchor其实都是弹簧单元，所以算出的Anchor force只能是轴向的，也就是随着strut的方向。
10问：在计算的时候，那个tolerated error应该设为多少啊？有时候只要改大一点，计算就可以过了。
请问最大可以给多少？（standard setting里面，以前7.2版本是给的defaut=0.03，现在8.5是给的0.01）2008/6/510:27:23 答：计算时tolerent error 设置多大的值完全要根据模型的情况来确定。
一般当加载外力很大计算难收敛时，就应该适当的调小tolerent error，这样有助于计算的收敛，但是很耗时。
现在最大的值如果是8.2版本一般可以设置到0.1。
一般而言用默认值可以满足要求，不建议改动。
在收敛问题上也可以通过调整maximum iteration的步数来解决。
Tolerent error是在计算的时候设定。
Plaxis计算时用的是自行计算和优化步长，User没办法自行调整。
这在计算复杂模型收敛问题时就显得不是很方便（与其他的通用软件ANSYS或者ABAQUS相比）我自己使用的过程中觉得对收敛最有帮助的就是调节tolerent error和Maximum iterationnumber。
Plaxis这个软件看起来似乎操作很简单，但是其实想要用好它是相当不容易的，必须要具备岩土方面很全面的知识才能解决模型或者计算中的遇到的问题。
个人认为用Plaxis最有帮助的就是它的Reference Manual，对各种单元和计算有很全面的介绍，值得仔细阅读。
11 问：Plaxis如何模拟初期支护和二次衬砌？2008/6/5 10:28:19答：做力学上的假设，可以设置两层结构，结构之间留点土，土的力学性质用以模拟两层衬砌之间的相互作用。
数值模拟追求力学上的近似，而不是要做到“一模一样”。
12问：为什么我用Plaxis 3D算的空心桩会这样（如下图所示）？受力点在中心，这样管桩就破坏了啊？2008/6/515:04:36答：桩的刚度不够！！产生压屈破坏。
还有变形放大了200倍。
13问：问一个关于网格划分的问题，在建模时，同一模型，由于直线的端点编号不同是否会影响网格的划分？我在一个例题中发现，两条线画的顺序不一样，或起讫点不一样，结果网格会不同，其中一个网格划分直接导致最后计算不能完成（其他步骤都一样）？2008/6/515:07:02 答：网格自动划分依赖于随机数。
14问：我最近在用Plaxis 3D Foundation 1.6 进行一个桩基计算时发现，相同的计算参数和计算模型，在多次计算中的结果不同，有时收敛，有时不收敛，不知道这是什么原因？2008/6/515:10:08 答：接触面容易导致计算不收敛，网格质量太差也会导致计算不收敛，本构模型参数不合理也会导致不收敛，还有其他因素。
15问：本人刚接触Plaxis软件,用的是2D的,已经把教程上的例子做了,现请教一下：我想用Plaxis模拟3根静压桩分别沉入土体。
1）软件里用甚么单元模拟桩较好? 2）怎么模拟桩与土的接触面问题?那个Rinter如何取值? 3）如何模拟桩的贯入问题,可否在桩顶施加位移按不同工序压入?2008/6/515:18:27 答：1）对于桩来说，beam单元更适合，因为可以建立桩土之间的界面。
2）Rinter值的大小，取决于土体和桩表面参数。
混凝土桩（现浇、预应力）、水泥搅拌桩的取值都不同。
3）还有个建议，同时控制施加在桩上的外力和位移。
实体单元模拟桩需要将网格划分很细，而且需要在结构和土之间施加interface，比较麻烦，计算工作量大，曾经用该方法分析过一别墅桩-承台基础与上部结构的共同作用，结果网格很粗糙，就用了5w单元，如果桩多一些，一般的台式机根本没有办法处理了.而且，采用以上方法，不能提供工程师比较关心的轴力/弯矩等。
16 问：Plaxis 3D可不可以人为施加边界条件？2008/6/5 15:20:13答：完全可以人工手动输入边界条件。
具体的操作方法可以参阅3D Reference Manual3.3-14以及3.3-15两节容。
17问：在Plaxis建模的时候，例如输入一个斜的土钉的时候，斜的锚杆的时候，那个角度怎么输入啊，可以像AUTOCAD一样，有什么命令可以产生正确的角度吗？2008/6/515:43:44 答：一般都要计算出两个点的坐标，然后在Plaxis中输，直接在软件下方输入窗口输入即可，注意中间用空格分开，不能用逗号。
18 问：Plaxis 3D Foundation中的两跟柱相交时，需不需要联接处理？2008/6/5 15:44:59答：Plaxis默认是固定联接的，不需要处理。
19 问：Plaxis默认坐标线间距是1米，我想改成0.5米，能弄吗？2008/6/5 15:45:44答：可以，在文件菜单／一般设置／网格格珊中进行设置。
20 问：锚杆的水平间距如何在Palxis中考虑？2008/6/5 15:46:20答：在锚杆属性窗口中设置L spacing 参数。
21 问：Plaxis能进行实体建模吗？2008/6/5 15:46:54答：能，使用线弹性材料对衬砌等实体进行模拟。
