TDLTE信令流程及信令解码
(各行流程管理)TDLTE信令流程

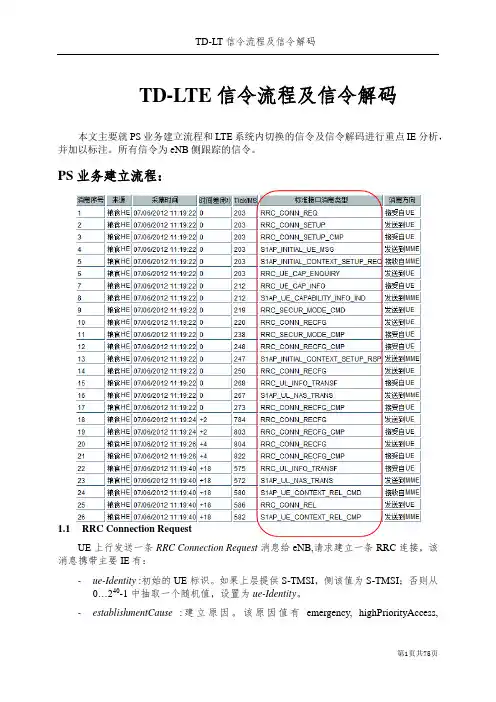

TD-LT信令流程及信令解码TD-LTE信令流程（2014.03）本文主要就PS业务建立流程和LTE系统内切换的信令及信令解码进行重点IE分析，并加以标注。
所有信令为eNB侧跟踪的信令。
第1页共84页TD-LT信令流程及信令解码1.PS业务建立流程：1.1RRC Connection RequestUE上行发送一条RRC Connection Request消息给eNB,请求建立一条RRC连接，该消息携带主要IE有：-ue-Identity :初始的UE标识。
如果上层提供S-TMSI，侧该值为S-TMSI；否则从0…240-1中抽取一个随机值，设置为ue-Identity。
-establishmentCause :建立原因。
该原因值有emergency, highPriorityAccess, mt-Access, mo-Signalling, mo-Data, spare3, spare2, spare1。
其中“mt”第2页共84页TD-LT 信令流程及信令解码代表移动终端，“mo”代表移动始端。
信令解码如下：-RRC-MSG : |_msg :|_struUL-CCCH-Message : |_struUL-CCCH-Message : |_message : |_c1 :|_rrcConnectionRequest : |_criticalExtensions :|_rrcConnectionRequest-r8 : |_ue-Identity : | |_randomValue :----'0011000101001001011110110111100011000011'B(31 49 7B 78 C3 ) ---- |_establishmentCause : ---- highPriorityAccess(1) |_spare : ---- '0'B(00 ) 04 53 14 97 b7 8c 321.2 RRC Connection SetupeNB 在下行方向发送RRCConnectionSetup 消息给UE ，包含建立SRB1承载和无线资源配置信息。
TD-LTE信令流程及信令解码比超详细还详细
TD-LT信令流程及信令解码TD-LTE信令流程及信令解码第1页共90页TD-LT信令流程及信令解码（2013.03）本文主要就PS业务建立流程和LTE系统内切换的信令及信令解码进行重点IE分第2页共90页TD-LT信令流程及信令解码析，并加以标注。
所有信令为eNB侧跟踪的信令。
1.PS业务建立流程：1.1RRC Connection RequestUE上行发送一条RRC Connection Request消息给eNB,请求建立一条RRC连接，该消息携带主要IE有：-ue-Identity :初始的UE标识。
如果上层提供S-TMSI，侧该值为S-TMSI；否则从0…240-1中抽取一个随机值，设置为ue-Identity。
-establishmentCause :建立原因。
该原因值有emergency, highPriorityAccess,第3页共90页TD-LT 信令流程及信令解码mt-Access, mo-Signalling, mo-Data, spare3, spare2, spare1。
其中“mt”代表移动终端，“mo”代表移动始端。
信令解码如下：-RRC-MSG :|_msg :|_struUL-CCCH-Message : |_struUL-CCCH-Message :|_message :|_c1 :|_rrcConnectionRequest :|_criticalExtensions :|_rrcConnectionRequest-r8 :|_ue-Identity :| |_randomValue :----'0011000101001001011110110111100011000011'B(31 49 7B 78 C3 ) ----|_establishmentCause : ---- highPriorityAccess(1)|_spare : ---- '0'B(00 )04 53 14 97 b7 8c 321.2 RRC Connection SetupeNB 在下行方向发送RRCConnectionSetup 消息给UE ，包含建立SRB1承载和无线资源配置信息。
TDLTE信令流程及信令解码
TD-LTE信令流程及信令解码TD-LTE信令流程及信令解码（2013.03）第1页共75页TD-LTE 信令流程及信令解码第2页 共75页本文主要就PS 业务建立流程和LTE 系统内切换的信令及信令解码进行重点IE 分析，并加以标注。
所有信令为eNB 侧跟踪的信令。
1. PS 业务建立流程：1.1 RRC Connection RequestUE 上行发送一条RRC Connection Request 消息给eNB,请求建立一条RRC 连接，该消息携带主要IE 有：- ue-Identity :初始的UE 标识。
如果上层提供S-TMSI ，侧该值为S-TMSI ；否则从0…240-1中抽取一个随机值，设置为ue-Identity 。
- establishmentCause :建立原因。
该原因值有emergency, highPriorityAccess, mt-Access, mo-Signalling, mo-Data, spare3, spare2, spare1。
其中“mt”代表移动终端，“mo”代表移动始端。
信令解码如下：-RRC-MSG : |_msg :|_struUL-CCCH-Message : |_struUL-CCCH-Message : |_message : |_c1 :|_rrcConnectionRequest : |_criticalExtensions :|_rrcConnectionRequest-r8 : |_ue-Identity :| |_randomValue : ----'0011000101001001011110110111100011000011'B(31 49 7B 78 C3 ) ----|_establishmentCause : ---- highPriorityAccess(1) |_spare : ---- '0'B(00 ) 04 53 14 97 b7 8c 321.2 RRC Connection SetupeNB 在下行方向发送RRCConnectionSetup 消息给UE ，包含建立SRB1承载和无线资源配置信息。
TD-LTE信令流程及信令解码详解-144页word资料
TD-LTE信令流程及信令解码本文主要就PS业务建立流程和LTE系统内切换的信令及信令解码进行重点IE分析，并加以标注，所有信令为eNB侧跟踪的信令。
PS业务建立流程：1.1RRC Connection RequestUE上行发送一条RRC Connection Request消息给eNB,请求建立一条RRC连接，该消息携带主要IE有：-ue-Identity:初始的UE标识。
如果上层提供S-TMSI，侧该值为S-TMSI；否则从0…240-1中抽取一个随机值，设置为ue-Identity。
-establishmentCause:建立原因。
该原因值有emergency, highPriorityAccess, mt-Access, mo-Signalling, mo-Data, spare3, spare2, spare1。
其中“mt”代表移动终端，“mo”代表移动始端。
信令解码如下：-RRC-MSG :|_msg :|_struUL-CCCH-Message :|_struUL-CCCH-Message :|_message :|_c1 :|_rrcConnectionRequest : UE初始标识，此处因为上层没有提供|_criticalExtensions :|_rrcConnectionRequest-r8 : |_ue-Identity : | |_randomValue : ----'0011000101001001011110110111100011000011'B(31 49 7B 78 C3 ) ----|_establishmentCause : ----highPriorityAccess(1)|_spare : ---- '0'B(00 )04 53 14 97 b7 8c 321.2 RRC Connection Setup eNB 在下行方向发送RRCConnectionSetup 消息给UE ，包含建立SRB1承载和无线资源配置信息。
TDLTE信令流程

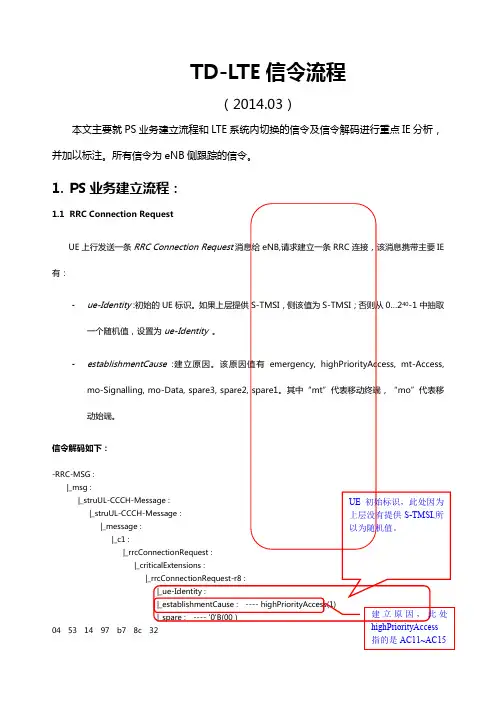

TD-LTE信令流程（2014.03）本文主要就PS业务建立流程和LTE系统内切换的信令及信令解码进行重点IE分析，并加以标注。
所有信令为eNB侧跟踪的信令。
1.PS业务建立流程：1.1RRC Connection RequestUE上行发送一条RRC Connection Request消息给eNB,请求建立一条RRC连接，该消息携带主要IE 有：-ue-Identity :初始的UE标识。
如果上层提供S-TMSI，侧该值为S-TMSI；否则从0…240-1中抽取一个随机值，设置为ue-Identity。
-establishmentCause:建立原因。
该原因值有emergency, highPriorityAccess, mt-Access, mo-Signalling, mo-Data, spare3, spare2, spare1。
其中“mt”代表移动终端，“mo”代表移动始端。
信令解码如下：-RRC-MSG :|_msg :|_struUL-CCCH-Message :|_struUL-CCCH-Message :|_message :|_c1 :|_rrcConnectionRequest :|_criticalExtensions :|_rrcConnectionRequest-r8 :|_ue-Identity :|_establishmentCause : ---- highPriorityAccess(1)|_spare : ---- '0'B(00 )04 53 14 97 b7 8c 32 UE初始标识，此处因为上层没有提供S-TMSI,所以为随机值。
建立原因，此处highPriorityAccess指的是AC11~AC151.2 RRC Connection SetupeNB 在下行方向发送RRCConnectionSetup 消息给UE ，包含建立SRB1承载和无线资源配置信息。
TD-LTE信令流程及信令解码详解
TD-LT 信令流程及信令解码第1页共75页TD-LTE 信令流程及信令解码本文主要就PS 业务建立流程和LTE 系统内切换的信令及信令解码进行重点IE 分析，并加以标注。
所有信令为eNB 侧跟踪的信令。
PS 业务建立流程：1.1 RRC Connection RequestUE 上行发送一条RRC Connection Request 消息给eNB,请求建立一条RRC 连接，该消息携带主要IE 有：- ue-Identity :初始的UE 标识。
如果上层提供S-TMSI ，侧该值为S-TMSI ；否则从0…240-1中抽取一个随机值，设置为ue-Identity 。
- establishmentCause :建立原因。
该原因值有emergency,highPriorityAccess,TD-LT 信令流程及信令解码第2页共75页mt-Access, mo-Signalling, mo-Data, spare3, spare2, spare1。
其中“mt”代表移动终端，“mo”代表移动始端。
信令解码如下：-RRC-MSG : |_msg :|_struUL-CCCH-Message : |_struUL-CCCH-Message : |_message : |_c1 :|_rrcConnectionRequest : |_criticalExtensions :|_rrcConnectionRequest-r8 : |_ue-Identity :| |_randomValue : ----'0011000101001001011110110111100011000011'B(31 49 7B 78 C3 ) ----|_establishmentCause : ---- highPriorityAccess(1) |_spare : ---- '0'B(00 ) 04 53 14 97 b7 8c 321.2 RRC Connection SetupeNB 在下行方向发送RRCConnectionSetup 消息给UE ，包含建立SRB1承载和无线资源配置信息。
TD-LTE信令流程及信令解码详解
TD-LT 信令流程及信令解码第1页共75页TD-LTE 信令流程及信令解码本文主要就PS 业务建立流程和LTE 系统内切换的信令及信令解码进行重点IE 分析，并加以标注。
所有信令为eNB 侧跟踪的信令。
PS 业务建立流程：1.1 RRC Connection RequestUE 上行发送一条RRC Connection Request 消息给eNB,请求建立一条RRC 连接，该消息携带主要IE 有：- ue-Identity :初始的UE 标识。
如果上层提供S-TMSI ，侧该值为S-TMSI ；否则从0…240-1中抽取一个随机值，设置为ue-Identity 。
- establishmentCause :建立原因。
该原因值有emergency,highPriorityAccess,TD-LT 信令流程及信令解码第2页共75页mt-Access, mo-Signalling, mo-Data, spare3, spare2, spare1。
其中“mt”代表移动终端，“mo”代表移动始端。
信令解码如下：-RRC-MSG : |_msg :|_struUL-CCCH-Message : |_struUL-CCCH-Message : |_message : |_c1 :|_rrcConnectionRequest : |_criticalExtensions :|_rrcConnectionRequest-r8 : |_ue-Identity :| |_randomValue : ----'0011000101001001011110110111100011000011'B(31 49 7B 78 C3 ) ----|_establishmentCause : ---- highPriorityAccess(1) |_spare : ---- '0'B(00 ) 04 53 14 97 b7 8c 321.2 RRC Connection SetupeNB 在下行方向发送RRCConnectionSetup 消息给UE ，包含建立SRB1承载和无线资源配置信息。
TD-LTE信令流程分解
TD-LT信令流程及信令解码TD-LTE信令流程（2014.03）本文主要就PS业务建立流程和LTE系统内切换的信令及信令解码进行重点IE分析，并加以标注。
所有信令为eNB侧跟踪的信令。
第1页共84页TD-LT 信令流程及信令解码第2页 共84页1. PS 业务建立流程：1.1 RRC Connection RequestUE 上行发送一条RRC Connection Request 消息给eNB,请求建立一条RRC 连接，该消息携带主要IE 有：- ue-Identity :初始的UE 标识。
