长虹液晶电视进维修模式的方法
长虹彩电IC总线维修状态的进入(66种)25页word
分别按遥控器上红、绿、粉红色等“彩色”键进行翻页，按遥控器上“频道”增／减键对每页内显示各项参数进行翻项，按遥控器上“音量”增／减键改变每项参数大小。
3．退出维修调试状态：遥控关机一次或关总电源开关
注：进入维修总线数据调试状态后，不要按压遥控器上的会聚键，若不注意按了此键，请一定不要动遥控器上其他按键，特别是遥控器上“日历”键，再按一次“会聚”键，退出会聚调试状态。
2.松开“F”和“TV／AV”键，再逐步按遥控器上数字键“1、0、4、8四个键。若操作得
当，屏幕上将显示“M”字符。
3.出现“M”字符后，按“F”和“节目菜单”键（图像调整键），此时屏幕上将出现“M00．M01．M02……”等参数。对C2919PS，屏幕上将出现“M00－48”字样，对于C2919PV将出现“M00－50”’字样。
当，屏幕上将显示“M”字符。
3.出现“M”字符后，按“F”和“节目菜单”键（图像调整键），此时屏幕上将出现“M00．M01．M02……”等参数。对C2919PS，屏幕上将出现“M00－48”字样，对于C2919PV将出现“M00－50”’字样。
4.若要改变各参数的大小，则按“音量增／减”键。
5.调整完毕后用遥控关机，则电视机自动退出“M”调试状态。
(TMP87CM38N)
按经过电路改动的摇控器上频道选择键“1”，屏幕上显 示“D”，这已进入 摇控关机可退出
4
CH-10
G2983/G2985/G2986/G2938D/G2939FD/R2939D/29D83/29SD89等 （使用K11B型摇控器）
(CHT0808)
将音量调到最小，再按静音键，并同时按电视机上的AV/TV键，即可进入 关机自动可退出
长虹CHD系列数字高清进入维修状态的方法
长虹CHD系列数字高清进入维修状态的方法一、CHD-1机心（CHD2990）彩电进入维修状态的方法1.进入维修状态的方法用本机附带K DT6D型遥控器，将本机音量关到最小，按住遥控器上的“静音”键不放，2秒后，再同时按下本机“菜单”键，若屏幕正上方将出现红色“S”字符，则表明机器已进入维修模式（若屏幕正上方未出现红色“S”字样，请重复操作以上步骤，直到屏幕正上方出现红色“S”字样为止）。
操作遥控器上的“菜单”键，可对数据表进行翻页，操作“∧∨”键，可对数据项目进行选择，操作“＜＞”键，可对数据大小进行调整，遥控关机，则退出“S”模式。
2.总线数据表二、CHD-2机心（CHD29158）彩电进入维修状态的方法1.进入维修状态的方法用本机附带KDT6H型遥控器，将本机音量关到最小，按住遥控器上的“静音”键不放，持续5-8秒后，再松开遥控器上的“静音”键，然后按下本机“菜单”键，若屏幕正上方将出现红色“S”字符及总线数据表，此时表明机器已进入维修模式（若屏幕正上方未出现红色“S”字样及总线数据表，请重复操作以上步骤，直到屏幕正上方出现红色“S”字样及总线数据表为止）。
操作遥控器或面板上的“菜单”键，可对数据表进行翻页，操作遥控器上“∧∨”键，可对数据项目进行选择，操作遥控器上“＜＞”键，可对数据大小进行调整，调整完毕，遥控关机，则退出“S”模式。
2.总线数据表（下列数据表中的数据均为该机出厂数据）Smode TDA933X-2 Smode White BaLance hHshift 46 EwTrap 27 RDRV 26 Ewwid 5 1 Hpara 11 GDRV 26 Vshift 28 Uc 43 BDRV 31 VAMP 12 Tlcp 41 RCUT 8 Scor 32 EHT 8 GCUT 8 Vzoom 25 Vslope44 VG2Bri 15 Ewpara 31 Vscro 34 Cathode 9 Bow 7 Vwait 29 SCRVOL OK Smode NLVaLue set Smode Option-OSD BIR99 36 SHP50 32 AGCBST1 0 BIR50 17 SHP00 0 AGCBST2 1 BIR00 0 HUE99 160 AGCFLT 2 CON99 63 HUE50 128 7119 1 CON50 32 HUE00 96 MPIP 1 CON00 8 VOL99 212 PWRMD 1 COL99 63 VOL65 190 LEDBri 0 COL50 40 VOL35 140 SVM 1 COL00 0 VOL10 90 Rotato 1 BOW 63 WOOFER 95 Woofmix 0 OSDV 25 OSDH 11 Smode T DA933X-2 Smode IIC Self check SC10 1 VSR 1 HTV112 OK PWL 15 FAST 0 EEPROM OK AKBOPC 0 PRD 0 TUNER OK FBC 0 VGA 0 TDA9332 OK HB 0 ESS 0 VDEC OK HBL 0 LBM 0 ADC OK TFBC 0 DIP 0 AUDIO OK HDLC 0 OSO 0 LB 0 GAI 0 三、CHD-5机心（CHD2915）彩电进入维修状态的方法1.进入维修状态的方法用本机附带KDT5A型遥控器，将本机音量关到最小，按住遥控器上的“静音”键不放，2秒后，再同时按下本机“菜单”键，若屏幕正上方将出现红色“S”字符，则表明机器已进入维修模式（若屏幕正上方未出现红色“S”字样，请重复操作以上步骤，直到屏幕正上方出现红色“S”字样为止）。
长虹液晶彩电总线调试进入方法
长虹液晶彩电总线调试进入方法在平板电视维修中由于维修需要或需要进行技术性调整，经常需要进入工厂生产模式察看软件版本。
长虹生产的平板电视采用的机芯众多且进入工厂模式方法不一，下面就各种机芯做一简单汇总。
1、LS07机芯：将音量减到0，按住遥控器“静音”键不放再按本机“菜单”进入工厂模式，主子画面交换键退出工厂模式。
在工厂模式下可进行的维修调试操作有上电模式、LOGO开关、各个信号格式的行场中心及幅度等。
（遥控器型号：KLC5B）2、LS/PS08机芯：在主菜单的童锁项下依次输入密码“7”、“定点播放”、“9”、“标题”，遥控关机保存退出。
(遥控器型号：KLC5B)3、LP/PP09机芯：将音量减到0，依次按遥控器上的“静音”、“童锁（或演示）”、“菜单”进入，遥控关机保存退出。
（遥控器型号：KPT9A）4、LS/PS10机芯：在主菜单的童锁项下依次输入密码“7”、“定点播放”、“9”、“标题”，遥控关机保存退出。
(遥控器型号：KLC5B)5、LS/PS12机芯：：在主菜单的童锁项下依次输入密码“7”、（PIP）“图像”、“9”、（PIP）“节目—”，遥控关机保存退出。
(遥控器型号：KPT9A)6、PS13机芯：在主菜单的童锁项下依次输入密码“7”、（PIP）“图像”、“9”、（PIP）“节目—”，遥控关机保存退出。
(遥控器型号：KPT9A)7、LS15机芯：TV主菜单下将音量减为0，按住“静音”键不放三秒钟后同时按本机“菜单”或“TV/A V”键进入工厂模式，遥控关机保存退出。
(遥控器型号：KLC5B)8、LT16机芯：TV/A V菜单下依次快速输入“7”、“演示”、“9”、“扫描”进入，遥控关机保存退出。
（遥控器型号：R48JX）9、PT16机芯：1TV/A V菜单下依次快速输入“1”、“1”、“1”、“1”进入，遥控关机保存退出。
2音量减到0，按住“静音”键不放三秒钟后同时按本机“菜单”键进入工厂模式，遥控关机保存退出。
长虹彩电进入工厂模式的方法汇总
长虹彩电进入工厂模式的方法汇总长虹2588A:1、同时按下遥控器上的“F”（右侧点）键和“TV/AV”2、再按数字键1、0、4、8进入调整状态（屏幕显示红色1048）3、同时按下“F”和选择键选择调整项目。
4、同时按下“F”和音量键调整参数。
5、调整好参数后，遥控关机退出维修状态长虹CN9机芯1、第一种总线调试方法：（l）进入维修状态方法：①用型号为K11B的遥控器。
②去掉遥控器内二极管V3，然后接三只二极管（2CK75D），每只二极管的正端接V3的正端，二极管负端各自接在遥控器上集成电路的6、7、1脚③按频道键“1”进入维修模式调整状态，屏幕上显示绿色字符D，表示已进入维修调试状态。
（2）参数调试方法：①按遥控器“粉红色或绿色”键进行翻页。
②按遥控器左下部“黄色或青色”键，即可对项目数据大小进行调整。
③退出维修状态：遥控关机即可退出调试状态。
2、第二种总线调试方法：（l）进入维修状态方法：用型号为K10B或K10F的遥控器将声音关得最小，再按静音键不放，同时按本机菜单键“MENU”，屏幕上显示绿色字符“D”，表示已进入维修调试状态。
（2）按遥控器菜单处选择键“上／下”翻项，菜单处调节键“左／右”改变各项参数。
（3）退出维修服务调试状态：遥控关机一次。
3、第三种总线调试方法：（1）进入维修状态方法：用型号为K8A、K8B、K8C（NC－5机心所用）的遥控器将音量关得最小，按静音键不放，同时按本机菜单键“MENU”，屏幕上显示绿色字符“D”，表示已进入维修调试状态。
（2）参数调整方法：按遥控器K8A、K8B、K8C上“调机”键翻项，按K8A、K8B.K8C上“画质”键或“音调”键改变各项参数，其中调“画质”键，使数据向大方向调，调“音调”键，使数据向小方向调。
（3）退出维修状态：遥控关机一次。
长虹CH－10机芯:长虹CH－10机芯已开发多种系列产品，由红太阳系列产品发展为红双喜、世纪缘，到现在的千喜时钟、金太阳等系列产品。
长虹CHD系列数字高清电视总线调整(一)
长虹CHD系列数字高清电视总线调整（一）文章整理:来源: 作者: 点击: 574一、CHD-1机芯1、代表机型:CHD2990,CHD3490,CHD29181,CHD34181,CHD3215,CHD3615等.2、进入维修状态的方法:用本机附带KDT6D、KDT6A型遥控器，将本机音量关到最小，按住遥控器上的“静音”键不放，2秒后，再同时按下本机“菜单”键，若屏幕正上方将出现红色“S”字符，则表明机器已进入维修模式（若屏幕正上方未出现红色“S”字样，请重复操作以上步骤，直到屏幕正上方出现红色“S”字样为止）。
操作遥控器上的“菜单”键，可对数据表进行翻页，操作“∧∨”键，可对数据项目进行选择，操作“＜＞”键，可对数据大小进行调整，遥控关机，则退出“S”模式。
3、数字板的板号:JUC7.820.991-2,各机型的数字板可以互相代换,但是要注意画中画功能,可在S模式下设置PIP为YES或者NO即可.二、CHD-2机芯1、代表机型:CHD29158,CHD29168,CHD29155,CHD29156(F19),CHD29166(F20),CHD25155, C HD29168(F20),CHD29100C,CHD34100C,CHD32366等.2、进入维修状态的方法用本机附带KDT6H型遥控器，将本机音量关到最小，按住遥控器上的“静音”键不放，持续5-8秒后，再松开遥控器上的“静音”键，然后按下本机“菜单”键，若屏幕正上方将出现红色“S”字符及总线数据表，此时表明机器已进入维修模式（若屏幕正上方未出现红色“S”字样及总线数据表，请重复操作以上步骤，直到屏幕正上方出现红色“S”字样及总线数据表为止）。
操作遥控器或面板上的“菜单”键，可对数据表进行翻页，操作遥控器上“∧∨”键，可对数据项目进行选择，操作遥控器上“＜＞”键，可对数据大小进行调整，调整完毕，遥控关机，则退出“S”模式。
3、数字板的板号:JUC7.820.1305-1,但采用的主芯片有HIT118/128之分.4、总线参考数据（CHD29158）注意: 早期的产品数字板主芯片为HIT118,可以用HIT128的数字板代换(IC不可直接代换),但由于采用的音效处理块和高频头不同,代换后需要调整OPTION OSD下的总线数据SOUND IC和TUNER选项. 该项在S模式下,按"菜单"键,到白平衡页时,输入密码"0816或者3421",即可进入:三、CHD-5机芯1、代表机型:CHD2988,CHD3488,CHD2992/A,CHD2918,CHD3418,CHD2998/A,CHD3498/A,C HD2915,CHD3215,CHD3415,CHD3615等.2、进入维修状态的方法用本机附带KDT5A型遥控器，将本机音量关到最小，按住遥控器上的“静音”键不放，再同时按下本机“菜单”键，若屏幕正上方将出现红色“S”字符，则表明机器已进入维修模式（若屏幕正上方未出现红色“S”字样，请重复操作以上步骤，直到屏幕正上方出现红色“S”字样为止）。

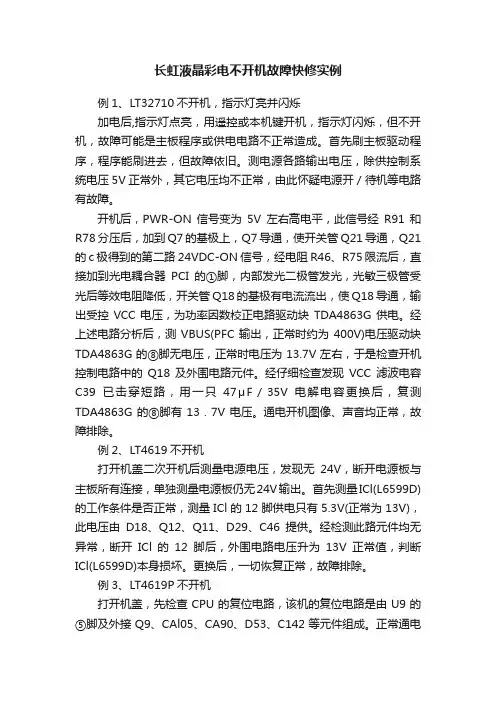

长虹液晶彩电不开机故障快修实例
长虹液晶彩电不开机故障快修实例例1、LT32710不开机，指示灯亮并闪烁加电后,指示灯点亮，用遥控或本机键开机，指示灯闪烁，但不开机，故障可能是主板程序或供电电路不正常造成。
首先刷主板驱动程序，程序能刷进去，但故障依旧。
测电源各路输出电压，除供控制系统电压5V正常外，其它电压均不正常，由此怀疑电源开／待机等电路有故障。
开机后，PWR-ON信号变为5V左右高电平，此信号经R91和R78分压后，加到Q7的基极上，Q7导通，使开关管Q21导通，Q21的c极得到的第二路24VDC-ON信号，经电阻R46、R75限流后，直接加到光电耦合器PCI的①脚，内部发光二极管发光，光敏三极管受光后等效电阻降低，开关管Q18的基极有电流流出，使Q18导通，输出受控VCC电压，为功率因数校正电路驱动块TDA4863G供电。
经上述电路分析后，测VBUS(PFC输出，正常时约为400V)电压驱动块TDA4863G的⑧脚无电压，正常时电压为13.7V左右，于是检查开机控制电路中的Q18及外围电路元件。
经仔细检查发现VCC滤波电容C39已击穿短路，用一只47μF／35V电解电容更换后，复测TDA4863G的⑧脚有13．7V电压。
通电开机图像、声音均正常，故障排除。
例2、LT4619不开机打开机盖二次开机后测量电源电压，发现无24V，断开电源板与主板所有连接，单独测量电源板仍无24V输出。
首先测量ICl(L6599D)的工作条件是否正常，测量ICl的12脚供电只有5.3V(正常为13V)，此电压由D18、Q12、Q11、D29、C46提供。
经检测此路元件均无异常，断开ICl的12脚后，外围电路电压升为13V正常值，判断ICl(L6599D)本身损坏。
更换后，一切恢复正常，故障排除。
例3、LT4619P不开机打开机盖，先检查CPU的复位电路，该机的复位电路是由U9的⑤脚及外接Q9、CAl05、CA90、D53、C142等元件组成。
长虹液晶的维修模式进入方法
液晶电视维修模式LS06机芯进入和退出工厂模式1、进入工厂模式当在整机断电时同时按下本机【菜单】&【】键，与此同时上电等待开机后，松开【菜单】&【】键，进入工厂设置状态。
按遥控器上【菜单】键和上、下、左、右键进行工厂设置操作。
SATURATION:饱和度 PICTURE MODE:图像模式BRIGHT ;明亮 BACKLIGHT;背光调节2、退出工厂模式 CALIBRATION 校正.按遥控器上【开关】键，让液晶电视进入待机状态，然后再按遥控器上【开关】键开机，退出工厂设置状态。
LS07机芯工厂维修模式参数调整工厂模式介绍：进入工厂模式方法：将音量减至0后，按住遥控器上“静音”键不放，再按本机按键上“菜单”键进入。
按CH+和CH-翻页选择要调整的项。
退出工厂模式方法：按遥控器上“”键，退出工厂模式后要重新开机使之生效。
现将常用调试模式介绍如下，其它皆为设计参数模式，不允许擅自修改！M6快捷键为“语言”键IFPL 调节图像和声音中频信号比列M6快捷键为“语言”键TOP 调节AGC电压M13快捷键为“DVD”键DVD DVD源开关DPF DPF源开关M17LOGO LOGO显示与否BLUEBACK 蓝屏开关M24AUTO 自动校正M25快捷键为“标题”键INIT初始化程序M28快捷键为数字“0”IIC BUS OPEN 放开总线LS08机芯工厂模式设置及注意事项1.进入工厂菜单（1）在TV模式下的主菜单中进入童锁菜单项，按OK调出密码输入框；（2）再通过遥控器，按如下顺序输入： 数字键7，红色键，数字键9，蓝色键，即可进入工厂模式菜单。
进入工厂模式后，会有工厂菜单标志M出现。
2.工厂菜单及其设置⑴ 工厂菜单显示如下图：MIndex: 1HWUC_BRI 0x1F其中字母M表示当前进入了工厂模式，Index后面的数字代表当前调节的索引号，HWUC_BRI表示当前调节项的名称，0X1F表示其数值。
长虹新型液晶彩电故障检修技巧(二)
长虹新型液晶彩电故障检修技巧(二）□杜云鹏(上接1期）机型：U D 49D 6000i (机芯：ZLM 60H -1)故障现象：黑屏。
分析检修:该机二次开机后出现黑屏,但声音 正常，这说明电源板输出的供电、主板产生的LVDS 上屏信号及上屏电压都没有问题，初步判断是背光源损坏，或者液晶显示屏异常引起。
为判断背光源是否损坏，首先借助LED 背光 检测仪（可测试背光灯条是否被点亮，并检测工作 电流是否正常）,发现是因工作电流异常而引起的 背光熄灭，故判定灯条损坏。
因为每根灯条（不同厂家、批次）参数存在差 异,故全部换为同一规格的灯条，但更换后出现亮 度不均的闪烁现象。
仔细检查电源板、主板、显示 屏都没有发现有明显故障（有条件可以代换检 测），问题究竟出在哪里呢？背灯有闪烁，应该跟调光控制电路有关，随后 用数字三用表检测主板的背光亮度控制输出信号 (BL -DIMMING )的电压为0.8V (正常电压应在 1 V ~3.3V 之间变化，最后稳定为3V 左右）,异常。
于是将BL-DIMMING 信号与3.3V 短接(这样操 作后背光将无法调节，亮度为最大值），开机后背 光不再闪烁，说明主芯片或调光控制电路上有元 件存在故障。
调光控制电路工作过程:主板正常工作后，从 主芯片U M 1(M T 5508)输出背光亮度（电压可控） 控制信号，送至调光控制电路中的三极管QA 01 的基极，使其导通，从而在其集电极得到调光控制 信号(BL -ADJUST ),再通过插座J 1的①脚，送至 背光驱动电路,从而调节背光灯串工作电流，使背灯亮度可控。
怀疑更换的灯条上个别灯珠参数存在稍微差 异不匹配而引起的闪光，适当改变调光控制电路的元件参数，通电长时间观察背光不再闪烁，如图 4所示，故障 彻底排除。
背 灯点亮检测 及调光电路如图5所示。
@R A 34 4.7k ^1005 R A 224.7k /R 1005R A 123750R 1005R A 21100/R 100SR A 32 N S /0_R 1005I ^Q A O IQ _T3< 1^1 S O T -2：I T 3904J ,R A 30100/N S T R 1005C A 04：0 1 U /16V /N S C 100S> F o «a t O $3D O U T S P W M T O U T⑤提示：遇见闪光的故障，除了检查背光灯串工 作电流是否正常外，还需考虑灯串参数是否匹配。
长虹大屏幕液晶彩电检修技法
长虹大m 鼷m m i 技法□杜德云例1: 一台55A 7U (LJBX )型机（机芯：ZLS 82Gi ),故障现象为不开机。
分析检修:不开机故障,首先检查由电源板产生的并送至主板插座J S 01①〜④脚的+ 12V_PWR 电压，正常；⑨〜⑩脚的+ 18V _P W R 电压（供给伴 音功放电路）,也正常。
进一步检查由+ 12V_PWR 通过D C -D C 或L D O 转换成的 +5V _S t a n d b y 、UART _115200AC_ON02-2L -DM -04-20180531①+5 V 一 N o r m a l 、 12V _N o r m a l 、 +0.95V _VD -D C 、+0.95V _VDD C —C PU 、+3.3V _S t a n d b y 、+3.3V _N o r m a l 、+1.8V _N o r m a l 、+1.5V —D D R 、+1.22V—D D R 各路 电压，除+2.5V _D D R 4电压为0.51V (异常）,其余 基本正常。
连接打印工装，查看开机打印信息，如 图1所示，不正常。
于是，重点检查D D R 的+2.5V _D D R 4供电 (因之前已检查D D R 供电1.5V 和1.22V 正常， 2.5V 异常）形成电路即可。
在检查过程中发现，L D O 转换块US 03(AZ 1117H -2.5)的②脚输出电压为0.51V ,而检查输入端③脚电压却为1.35V (正常为5V ),明显不正常。
接下来分析+2.5V _D D R 4电压的形成过程： 如图2所示，首先从主芯片U 1(MSD 6A 848)的F 5 脚输出D D R _P W R E N 高电平控制信号，加至三 极管QS 03的基极，使其饱和导通，进而P 沟道M O S 管QS 01(A 03401 )在栅极得到低电平控制信号后导通，因其源极接有5V 待机电压,故从其 漏极形成5V 电压，加至US 03的输入端③脚，最 终工作产生+2.5V 电压，供给D D R 4。
长虹液晶电视屏色失真故障维修实例。附学习视频。
长虹液晶电视屏色失真故障维修实例。
附学习视频。
例1、长虹LT42710FHD人脸部偏红色开机，无论怎么试调亮度、对比度、色度、白平衡，图像脸部始终偏红色，有种油光发亮的感觉，菜单上的字在行末可看到有半边灰白色，有点类似于CRT中图像拖尾的感觉。
怀疑由于屏参不对引起的故障。
首先进入总线：在TV状态下，把音量调为“0”，按遥控器上的“静音”键3s后，再按电视机面板上的“菜单”键，电视机进入维修模式。
找到相应屏参调整项，在“panel-type”项调整显示屏参数，这个面板调整项很多，从l到16，改变全部面板参数，电视机还是不正常，可以排除不是显示屏参数问题。
在维修模式下找到第14项“Factory out”，按“音量+”键，电视机蓝灯闪烁，几秒后电视机关机退出维修模式。
此时按遥控器，电视机蓝灯不闪烁，遥控板不起作用，只有按电视机本机按键的“待机”键，才能开启电视机。
初步判断上屏排线接触无问题，屏参变化的可能性不大。
检测上屏电压12V正常，按压上屏排线，故障不变，怀疑逻辑板损坏。
拆机，发现逻辑板温度很高，板面有焦黄色，隨后检测逻辑板已坏。
该机逻辑板型号为V420H1-C12，最后用一块新同型号的逻辑板代换，图像恢复正常，故障排除。
例2、长虹LT3919P图像层次感不强，背景上有竖线条，并且字符周围也有绿色的竖线条根据已往检修的经验，此类故障多出在帧存储器及电阻排。
因此，首先在路测U700和U600的供电电压正常。
该机的字符产生几乎由U700（GMl501）电路完成，帧存储集成块U600自动调出GMl501内的字符数据，与图像信号一起送入U600内进行暂存，在GMl501中进行处理后变为LVDS信号。
从上述原理分析，该机故障应在U700、U600及它们的外围元器件之中。
本着先外后内的原则，先测U700和U600之间的连接电阻，发现RN706A排阻断路。
更换RN706A后，故障排除。
例3、长虹LT-3712在YPbPr状态下出现彩色异常电视机在YPbPr状态下出现彩色异常故障，可能出在视频控制芯片U105（MST5151A）。
长虹液晶电视维修方法大全
长虹液晶电视维修方法大全现在外界的咨询时时刻刻影响着我们的生活，使得我们不得不主动或者被动的去了解外面的世界，电视作为嘴广泛的咨询传播媒介，已经成为了家居必备电器，今天我们来说说长虹液晶电视，聊聊长虹液晶电视维修方法大全。
长虹液晶电视维修方法大全一、黑屏(电源指示灯亮)此类故障大多出现在这两个方面：1、检查逆变器是否工作，如灯管不亮，首先检查控制信号STANDBY是否正常，然后检查逆变器电源+12V、5V是否正常，无电源一般情况下是+12V保险电阻开路，更换即可，如电源也正常，灯管仍不亮，则需要更换逆变器板。
2、在灯管亮的前提下，需检查液晶屏工作电源VCCPANEL(3.3V)是否正常，如不正常，则检查液晶屏电源控制信号BLON(正常应为高电平)，如不正常，需检查CPU工作是否正常，一般情况下，需更换CPU，如控制信号正常仍无3.3V电源，需更换SI9430DY(U15)。
二、白屏(整个屏幕呈现很亮的白光栅)1、首先检查液晶屏与信号板之间的连接线(PJ1、PJ2)是否接触不良，如确属接触不良，重新将接插件插好即可。
2、另一种常见情况是A/D变换器工作电源PVDD(3.3V)下降甚至为0V，AD9884(U4)不工作，无数字RGB信号输出，液晶屏信号电极无工作电压，相当于液晶盒不加电，由显示器原理可知：液晶屏处于透光状态，所以整个屏幕呈现很亮的白光栅，经检查为L11电感早期失效，阻值增大，致使PVDD电源下降。
三、屏幕偏色如屏幕出现轻微偏色，则首先进入工厂模式(拨动电源开关关闭显示器，然后同时按住“ ”键和“SELECT”键，再开启电源开关)，此时进入刷屏状态，发现屏上出现不对称的干扰细条纹，此时需检查24C16(U9)，即使测量工作电压正常，也必须予以更换，一般情况下更换即可修复。
四、屏幕缺色此种情况下一般为A/D变换器无模拟的R或G或B信号输入，经检查为L3或L4或L5早期失效，阻值增大或开路，从而导致无基色信号输入。
各种液晶电视驱动板进入工程模式（维修调整模式）方法汇总[整理]
![各种液晶电视驱动板进入工程模式（维修调整模式）方法汇总[整理]](https://img.taocdn.com/s3/m/06e60311e97101f69e3143323968011ca300f7eb.png)
长虹：MENU->0816东芝：1：开机状态下，按一次遥控器的Mute键，然后按住遥控器的Mute键的同时按电视机的Menu键，即可进入工程菜单。
2：按遥控器的9键，看Self Check菜单第2行Time就是电视机的使用时间；按遥控器的信号源选择键（每按一次变一种颜色），可在黑、白、红、黄、蓝、绿等全屏纯色画面上查看坏点情况。
3：关机就可推出工程菜单。
松下：1：把音量关到零2：按遥控器上的menu键，屏幕上出现菜单，进入设置，在定时关机那项随便选择一个时间3：同时按下遥控器上的呼出钮和电视上的频道减（-）键，屏幕上出现service 14：再同时按下遥控器上的静音键和电视上的频道减键，屏幕上出现service 25：按下数字键3即可6：屏幕上出现英文hour（小时），下面的就是工作时间7：关机退出。
飞利浦电视：1：开机，按遥控062596+屏显，不必理会选台画面。
2：任意一数字键，进入工程菜单。
3：要退出工程菜单，遥控关机即可。
索尼：待机状态下，按顺序按下列键：“屏显”、“5”、“音量+”，进入菜单。
LG：同时按住遥控器上的menu和机器上的menu，大约3秒后出现工程菜单。
三星：1：将电视进入待机状态2：依次按下遥控器上的“ 显示键”、“项目键”、“静音键”、“电源键”，即进入工程模式。
第一项就是电视的使用时间。
3：关闭电源就可以退出工程模式。
夏普：1：打开液晶电视(非待机状态)，然后直接按屏幕上方的电源键关掉。
2：同时按住和“Volume -”键和"TV/VIDEO"，然后按电源键打开，“Volume -”键和"TV/VIDIO"，一直不能松手，直到屏幕左上方出现"K"字样松手，3：再同时按“Volume -”和“CH -”按钮，然后放开，工程菜单出现。
（所有操作都可以不用遥控器，只用屏幕顶上的按键）海信：菜单－声音设置里，选择平衡，然后输入0532，即可进入工程模式。
长虹彩电进入工厂模式地方法汇总情况
长虹彩电进入工厂模式的方法汇总长虹2588A:1、同时按下遥控器上的“ F”（右侧点）键和“ TV/AV”2、再按数字键1、0、4、8 进入调整状态（屏幕显示红色1048）3、同时按下“ F”和选择键选择调整项目。
4、同时按下“ F”和音量键调整参数。
5、调整好参数后，遥控关机退出维修状态长虹CN9机芯1、第一种总线调试方法：（l ）进入维修状态方法：①用型号为K11B的遥控器。
②去掉遥控器内二极管V3，然后接三只二极管（2CK75D），每只二极管的正端接V3 的正端，二极管负端各自接在遥控器上集成电路的6、7、1 脚③按频道键“ 1”进入维修模式调整状态，屏幕上显示绿色字符D，表示已进入维修调试状态。
（2）参数调试方法：①按遥控器“粉红色或绿色”键进行翻页。
②按遥控器左下部“黄色或青色”键，即可对项目数据大小进行调整。
③退出维修状态：遥控关机即可退出调试状态。
2、第二种总线调试方法：（l ）进入维修状态方法：用型号为K10B或K10F的遥控器将声音关得最小，再按静音键不放，同时按本机菜单键“ MEN”U，屏幕上显示绿色字符“ D”，表示已进入维修调试状态。
（2）按遥控器菜单处选择键“上／下”翻项，菜单处调节键“左／右”改变各项参数。
（3）退出维修服务调试状态：遥控关机一次。
3、第三种总线调试方法：（1）进入维修状态方法：用型号为K8A、K8B、K8C（NC－5 机心所用）的遥控器将音量关得最小，按静音键不放，同时按本机菜单键“MEN”U，屏幕上显示绿色字符“ D”，表示已进入维修调试状态。
（2）参数调整方法：按遥控器K8A、K8B、K8C上“调机”键翻项，按K8A、K8B.K8C上“画质”键或“音调”键改变各项参数，其中调“画质”键，使数据向大方向调，调“音调”键，使数据向小方向调。
（3）退出维修状态：遥控关机一次。
长虹CH－10 机芯:长虹CH－10 机芯已开发多种系列产品，由红太阳系列产品发展为红双喜、世纪缘，到现在的千喜时钟、金太阳等系列产品。
长虹系列机芯彩电I2C总线进入调整方法
长虹系列机芯彩电I2C总线进入调整方法1）长虹NC—3机心彩电的常见机型有C2518P、C2919P／PD／PK／PS／PV／PN、C2939KS／KN、C3418P／PV／PN／PB、C3419PN／PD／PT／PB／D等。
这些机型(除C3419D系列彩电外)在I2C总线控制系统下的调整方法均相同。
1、进入与退出维修状态的方法进入维修状态的方法是先通电开机，使电视机处于接收信号状态，然后按住遥控器上“F”键右端的同时按一下遥控器上“TV／A V”转换键，继而松开“F”与“TV／A V”键，再迅速依次按一下遥控器上“1”、“0”、“4”、“8”键，则屏幕上出现“1048”四个红色数字字符，随后红色字符很快消失，并在屏幕右上角出现绿色字符“M”，这表示电视机已经进入维修状态。
由于遥控器“F”键上设有互锁电子开关，即其下方有两只开关按钮，其中一个按钮是控制遥控发射集成块TC9028P的⑤脚与16脚是否接通，另一个按钮开关是控制开关管V03基极和地线间是否接通。
当后一个按钮开关接通时，V03因截止而呈开路状态，会使TV／A V键失效。
因此在按动“F”键右端操作时，若用力过重将会引起两只按钮开关均同时接通，而使电视机无法进入维修状态；若“F，，键右端用力过轻，则使TC9028P-012 ⑤脚与16脚不接通，电视机也无法进入维修状态。
为了保证操作的准确性，可先按一下屏显键使屏幕显示屏显字符，再按住“F”键右端，同时按一下遥控器上“TV／A V”键，若此时屏显字符消失，表明操作正确，应立即释放“F，，键，并在屏显出现之前依次按下“1”、“O”、“4”、“8”键，输入密码；若此密码输入有错误，则屏幕不会出现红色数字字符或红色数字字符消失后而不显示绿色字符“M”。
另外，拆开遥控器，将“F”铰内部左端按键处的印刷板接触点用透明胶布粘住，也可准确进入维修状态。
待确认整机进入维修状态后，就可根据需要进行项目或状态的调整。
长虹彩电总线进入方法大全
2．
进入维修调试状态后，参数调整方法 分别按遥控器上红、绿、粉红色等“彩色”键进行翻页，按遥控器上“频道”增／减键对每页内显示各项参数进行翻项，按遥控器上“音量”增／减键改变每项参数大小。
3．
退出维修调试状态：遥控关机一次或关总电源开关 注：进入维修总线数据调试状态后，不要按压遥控器上的会聚键，若不注意按了此键，请一定不要动遥控器上其他按键，特别是遥控器上“日历”键，再按一次“会聚”键，退出会聚调试状态。
按“音量”增／减键调整各项参数大小（3）退出维修状态：遥控关机或按总电源开关。
2、第二至四类芯片进入维修状态方法：芯片为 CHT0818、KS88P8324N、CHT1201，三种芯片进入维修状态方
法一样，但所用遥控器有区别。芯片为CHT0818者，进入维修状态所用遥控器型号为K11B；芯片为KS88P8324N、CHT1201者，进入维修状态所用用户遥控器型号为K11F, K11G。进入维修状态方法：用用户遥控器将声音关得最小，再按静音键不放，同时按本机菜单键“MENU”键，屏幕上显示红色字符“S”，表示已进入维修调试模式状态。1）芯片CHT0818总线数据调试方法：①功能预置：按遥控器“粉红色”键翻页，按遥控器“频道”增 /减键翻项，按遥控器“音量”增/减键调整参数状态 ②TDA8843工作状态数据调整：先进入维修状态，反复按遥控器K11B上“绿色”键进行翻页，要调整各页参数，先按“频道”增/减键翻到此项，再按音量“增/减”键，改变此项参数大小。最后是遥控关机或关总电源开关，即可退出维修调试状态。2）芯片 KS88P8324N、CHT1201总线数据调试方法：①整机功能预置：先进入维修状态，按遥控器 K11G上“日历”键不断翻页，按菜单键处上下转换键“上/下”，对每页中各项参数状态进行上下选项，再按压遥控器菜单处左右选择键“左右”键，调整各参数状态。最后遥控关机或关总电源开关，即可退出维修调试状 态 ② TDA8843工作状态设置：先进入维修状态，再按遥控器KI IG上“日历”键翻页，按菜单键处“上/下”对每页参数翻项，按压遥控器菜单处“左/右”键改变各参数状态。遥控关机或关总电源开关，即可退出维修调试状态。
长虹液晶电视进维修模式的方法
长虹液晶电视进维修模式的方法◆LS26机芯1、适应机型：LT26729、LT32729、LT37729、LT40729F、LT42729F、LT46729F、LT42710F2、工厂模式设置进入工厂模式方法在TV模式下通过遥控器，按如下顺序输入：静音-菜单-数字键6-数字键1-数字键1-数字键5即可进入工厂模式菜单。
◆LM24工厂模式设置及参数调整：【进入方法】：1)在TV模式下的主菜单中，降低音量至0，按遥控器的静音键约4秒钟后再同时按本机按键MENU，进入工厂设置菜单；(2)可直接使用工厂遥控器的“工厂模式”按键进入注：进入工厂模式后，会有工厂菜单标志M出现。
【工厂菜单及其设置】：M 工厂菜单标志LMC24-MXX-V2.01-WX 软件版本号11/12/08 20:58:59 软件存档日期和时间Index 1 可调节项编号注意：在通过工厂模式的第12项进入D模式后，左上角显示D，而不是M，其中字母M表示当前进入了工厂模式，D表示当前进入了设计模式，Index后面的数字代表当前调节的索引号，在该页下，可以P+/P-切换到不同的索引号,也可通过数字键直接进入某项（只可选择小于10的项)。
每个调节项目都有唯一的索引与之对应，操作人员直接按数字键或P+/P-可以选择调节的项目，通过V+/V-键调节每个调节项目的参数。
索引号与调节项目对应关系如下图：注意：M模式下第11项调整时会清空存储的数据，若非必须请不要调动1 、选择屏参方法进入工厂模式，在M模式的INDEX 2下，通过P+/P-选择到“PANEL SELECT：”再通过V+/V-选择正确的屏参项。
附: LMC24-MXX-V2.01-WX的屏参顺序LG32WXN-SBD1LG37WXN-SBD1QIMEI37CPT_37LG26WXN-SBD12 、在工厂模式下切换TV节目号可按“信息”键后消失菜单，然后通过,必须等指示灯闪烁完毕，本机P+/P-键进行切换3 、工厂模式时所有的菜单功能全部开放如有必要可使用菜单进行项目检查和效果测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长虹液晶电视进维修模式的方法◆LS26机芯1、适应机型：LT26729、LT32729、LT37729、LT40729F、LT42729F、LT46729F、LT42710F2、工厂模式设置进入工厂模式方法在TV模式下通过遥控器，按如下顺序输入：静音-菜单-数字键6-数字键1-数字键1-数字键5即可进入工厂模式菜单。
◆LM24工厂模式设置及参数调整：【进入方法】：1)在TV模式下的主菜单中，降低音量至0，按遥控器的静音键约4秒钟后再同时按本机按键MENU，进入工厂设置菜单；(2)可直接使用工厂遥控器的“工厂模式”按键进入注：进入工厂模式后，会有工厂菜单标志M出现。
【工厂菜单及其设置】：M 工厂菜单标志LMC24-MXX-V2.01-WX 软件版本号11/12/08 20:58:59 软件存档日期和时间Index 1 可调节项编号注意：在通过工厂模式的第12项进入D模式后，左上角显示D，而不是M，其中字母M表示当前进入了工厂模式，D表示当前进入了设计模式，Index后面的数字代表当前调节的索引号，在该页下，可以P+/P-切换到不同的索引号,也可通过数字键直接进入某项（只可选择小于10的项)。
每个调节项目都有唯一的索引与之对应，操作人员直接按数字键或P+/P-可以选择调节的项目，通过V+/V-键调节每个调节项目的参数。
索引号与调节项目对应关系如下图：注意：M模式下第11项调整时会清空存储的数据，若非必须请不要调动1 、选择屏参方法进入工厂模式，在M模式的INDEX 2下，通过P+/P-选择到“PANEL SELECT：”再通过V+/V-选择正确的屏参项。
附: LMC24-MXX-V2.01-WX的屏参顺序LG32WXN-SBD1LG37WXN-SBD1QIMEI37CPT_37LG26WXN-SBD12 、在工厂模式下切换TV节目号可按“信息”键后消失菜单，然后通过,必须等指示灯闪烁完毕，本机P+/P-键进行切换3 、工厂模式时所有的菜单功能全部开放如有必要可使用菜单进行项目检查和效果测试。
【注意事项】：为保证设置正确，应先待机后才能断电(大约需要6秒钟)。
LS23工厂模式设置及参数调整：【进入方法】：使用遥控器RP57B，进入静音状态，在主菜单显示期间依次按“7”、“2”、“1”、“7”四个键，将进入工厂模式。
【调整方法】：操作人员直接按P+/P-可以选择调节的项目，按V+/V-进行调节或者进入下级菜单。
【退出方法】：工厂模式中的11项“Exit”键，推出工厂模式。
注意：下表中System 菜单第1项的屏参，若非必须请不要调整，由于软件支持LVDS 和RSDS两中格式输出，调整屏参可能导致屏点不亮。
System子菜单下各项参数及其含义：LS20A工厂模式设置及参数调整：【进入方法】：在TV模式下将音量减到0，按住遥控器的静音键3秒后在按本机菜单件，即可进入工厂模式菜单。
进入工厂模式后，会有工厂菜单标志M出现。
【调整方法】：操作人员直接按P+/P-可以选择调节的项目，按V+/V-进行调节或者进入下级菜单。
【退出方法】：在正常工作状态下，按遥控POWER或本机键POWER键，进入STANDBY状态下，即可解除工厂模式。
◆LS19工厂模式设置及参数调整：【进入方法】：1、将音量调到0，2、按住遥控静音键5秒后在按本机按键的A V/TV 键。
【调整方法】:操作人员直接按数字键或按P+/P-可以选择调节的项目，通过V+/V-键调节每个调节项目的参数。
【退出方法】：工厂菜单的12项“FACTORY OUT”即可退出工厂模式。
【注意事项】：主要机型有：LDTV32866、LDTV42700FHD、D-DTV （LDTV42866U、LDTV47866U、LDTV47700U）◆LT16工厂模式设置及参数调整【进入方法】：在TA/A V菜单下，快速顺序按遥控器的“7、演示、9、扫描”键进入工厂模式。
【调整方法】：此时按菜单键可进入工厂模式调试菜单、操作人员直接按P+/P-可以选择调节的项目，按V+/V-进行调节或者进入下级菜单【退出方法】：退出总线状态是总线的12项“Quit”退出。
【注意事项】：工厂模式总菜单及各项含义：System 子菜单下各项参数及其含义：LS15工厂模式设置及参数调整【进入方法】：用本机遥控器在TV 模式下的主菜单中，降低音量至0，按遥控器的静音键约3 秒钟后按本机按键TV/AV，进入维修模式设置菜单。
【调整方法】：通过V+/V-键切换到不同的索引号。
按P+/P-可以选择调节的项目，通过V+/V-键调节每个调节项目的参数。
【退出方法】：在正常工作状态下，按遥控POWER或本机键POWER键，进入STANDBY状态下，即可解除工厂模式。
【注意事项】：注意：第9项调整时会清空存储的数据，系统异常时才需要执行该项；因此，若非必须请不要执行该功能。
第10项进入设计菜单进行功能细调，一般按照预置值，不需要调节。
第2项是对屏参选择，当屏参选择与使用的屏与屏参选择不一致时，将引起图像变暗（似亮度和对比度不足）的现象。
◆LS12工厂模式设置及参数调整【进入方法】：（1）、在TV模式下的主菜单中，进入童锁菜单，按OK调出密码输入框；（2）、通过遥控器，按如下顺序输入：数字键7，图像键（子画面），数字键9，节目－（子画面）即可进入维修模式菜单。
进入维修模式后，会有维修模式菜单标志M出现。
【调整方法】：每个调节项目都有唯一的索引号与之对应，操作人员直接按数字键或按P+/P-可以选择调节的项目，通过V+/V-键调节每个调节项目的参数。
【退出方法】：在正常工作状态下，按遥控POWER或本机键POWER键，进入STANDBY状态下，即可解除工厂模式。
【注意事项】：选择屏参方法:进入工厂模式，在M模式的INDEX 16下，通过V+/V-选择。
附:LSC12－MXX－V1.00－WP的屏参顺序1: PNL－LG26－WXGA2: PNL－LG32－WXGA3: PNL－LG37－WXGA4: PNL－LG42－WXGA5: PNL－SAMSUNG32－WXGA6: PNL－SAMSUNG40－WXGA7: PNL－QD32－WXGA8: PNL－CHIMEI32－WXGA9: PNL－ZHYG32－WXGA10: PNL－ZHYG32－WXGA11: PNL－PDP－LG－42SD◆LS10工厂模式设置及参数调整【进入方法】：（1）在TV模式下的主菜单中进入童锁菜单项，按OK调出密码输入框；（2）再通过遥控器（遥控器型号KLC5B），按如下顺序输入：数字键7，红色键，数字键9，蓝色键，即可进入工厂模式菜单。
进入工厂模式后，会有工厂菜单标志M出现。
【调整方法】：每个调节项目都有唯一的索引号与之对应，操作人员直接按数字键或按P+/P-可以选择调节的项目【退出方法】：在正常工作状态下，按遥控POWER或本机键POWER键，进入STANDBY状态下，即可解除工厂模式。
【注意事项】：1、如没有特殊要求，请不要进入第18设计模式)；2、第17项调整时会清空存储的数据，因此，若非必须请不要调动，索引号为1、2、7、8的项一般不需要调节。
3、不同版本的软件，其工厂模式的容可能会略有不同。
◆LP09工厂维修模式及参数调整【进入方法】：在系统正常工作状态下，采用将音量降为0，依次按遥控静音键、童锁键（如没有童锁键，则按演示键），再按本机菜单键，即可进入工厂模式。
【调整方法】：工厂设置菜单状态下，按可左右切换到相应数字键索引的工厂设置菜单；以L T4219H为例：【退出方法】：在正常工作状态下，按遥控POWER或本机键POWER键，进入STANDBY状态下，即可解除工厂模式。
【注意事项】：在工厂模式下的设置参数应为系统配置默认数据，应包括前面所描述的所有工厂设置选项。
特别提示：原则上维修模式中的数据不容许进行修改，除非经相关的设计对修改部分做出确认说明，特别是部分校正数据。
◆LS08机芯进入工厂维修及参数调整【进入方法】：（1）在TV模式下的主菜单中进入童锁菜单项，按OK调出密码输入框；（2）再通过遥控器，按如下顺序输入：数字键7，红色键，数字键9，蓝色键，即可进入工厂模式菜单。
进入工厂模式后，会有工厂菜单标志M出现。
【调整方法】：每个调节项目都有唯一的索引号与之对应，操作人员直接按数字键或按P+/P-19 ClearEEProm 初始化EEPRom V+/ok 将存储的数据初始化20 D Mode 进入设计模式可调整设计模式所有参V+/ok数21 DPFDPF预置V+/V- 1代表预置22 BBE_CONTBBE增益设置V+/V- 调整BBE增益23 BBE_PROCBBE增益设置V+/V- 调整BBE增益24 Newcom 新视通设置V+/V- 1代表预置【退出方法】：按遥控器上“” 键，退出工厂模式后要重新开机使之生效。
【注意事项】：①、如没有特殊要求，请不要进入第20项(设计模式)；②、第16项调整时会清空存储的数据，因此，若非必须请不要调动，索引号为1、2、3、4、5、6的项一般不需要调节。
LS07机芯进入工厂维修及参数调整【进入方法】：将音量减至0后，按住遥控器上“静音”键不放，再按本机按键上“菜单”键进入。
【调整方法】：按CH+和CH-翻页选择要调整的项【退出方法】：按遥控器上“” 键，退出工厂模式后要重新开机使之生效。
【注意事项】：现将常用调试模式介绍如下，其它皆为设计参数模式，不允许擅自修改！M6快捷键为“语言”键IFPL 调节图像和声音中频信号比列M6快捷键为“语言”键TOP 调节AGC电压M13快捷键为“DVD”键DVD DVD源开关DPF DPF源开关M17LOGO LOGO显示与否BLUEBACK 蓝屏开关M24AUTO 自动校正M25快捷键为“标题”键INIT初始化程序M28快捷键为数字“0”IIC BUS OPEN 放开总线◆LS06机芯进入工厂维修及参数调整【进入方法】：当在整机断电时同时按下本机【菜单】&【】键，与此同时上电等待开机后，松开【菜单】&【】键，进入工厂设置状态。
【调整方法】：按遥控器上【菜单】键和上、下、左、右键进行工厂设置操作。
【退出方法】：按遥控器上【开关】键，让液晶电视进入待机状态，然后再按遥控器上【开关】键开机，退出工厂设置状态。
【注意事项】：◆LS03机心（CHD-W170B3,150E3,TM181B3,TM201E3）音量减到0，同时按下本机“菜单”和“开待机”键即进入，按遥控器“菜单”键翻页。
◆F7机心(TM201F7)将音量减到0按住“静音”键不放持续2秒左右按下本机“菜单”键。
◆DLS04机芯1、适用机型：LDTV26810U、LDTV32810U、LDTV42810U、LDTV32876、LDTV40876F、LDTV42876F2、工厂模式设置进入工厂模式方法按TV/A V键后，再快速依次按2、5、8、0四个数字键即可进入工厂模式菜单；冠捷液晶电视进维修模式的方法◆518系列进总线的方法电视机在正常工作状态，先按遥控器上的【MUTE】键静音，然后按遥控器上的【MENU】菜单键及【V+】/【V-】音量加减键将菜单切换到“SOUND”选项，再按【P+】/【P-】节目加减键将光标移到“Balance”平衡选项按【V+】或【OK】并进入调节子菜单，然后按遥控器上的数字键“3”、“1”、“3”、“8” ，即可进入工厂模式。
