ELENESSA电梯技术规格（1-4#梯）一、电梯基本参数产品型号：ELENESSA控制方式：32位全电脑控制（VVVF）操作系统： 2C-2BC额定载重量：1050KG额定速度： 1#、4#梯：1.60m/s ；2#、3#梯：1.00m/s站门方向： 1#、4#梯：5层5站5门；2#、3#梯：3层3站3门主要服务层： 1F地下室：无开门方式：中分式开门尺寸：(宽)1100mm (高)2100mm轿厢尺寸：(宽)1600mm (深)1400mm （高）2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm顶层高度≥4050mm；底坑深度≥1400mm二、装璜要求配置轿顶型号：S-30轿门材料：涂装钢板轿壁材料：涂装钢板。
层门材料：全部涂装钢板。
门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒及层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。
三、产品性能指标：平层精确度：≤±5mm运行振动（O-P）： a水平≤30gal；b垂直≤30gal运行时层站噪声：≤59db(A)运行中轿厢内噪声：≤57db(A)开关门过程噪声：≤55db(A)起动频率： 1m/s：150次/小时；1.75m/s：180次/小时四、功能配置：标准功能TTP 内部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿内上/下行手动运行D69 关门力矩控制DAC 轿内运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿内反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿内门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿内照明自动关闭CFO-A 轿内通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。
上海三菱电梯HOPEⅡ配置明细清单
日本三菱
除以上进口件外，其余均为上海三菱组装。
轿壁
发纹不锈钢
轿门
发纹不锈钢
厅门
发纹不锈钢
门套
首层发纹不锈钢大门套，其他层发纹不锈钢小门套
轿内操纵箱
CBC-C300型发纹不锈钢微触按钮备轿厢记录灯及轿厢指示器
厅外召唤
PIC-C300发纹不锈钢微触按钮备呼唤记录灯及梯厅位置指示器
2、功能配置：
标准
功能
电梯受阻失速保护
轿内反向指令消除
轿内运行方向指示
层站运行方向指示
关门按钮响应指示
换向重开门
门负载检测
开门按钮响应指示
开门Hale Waihona Puke 阻控制开门保持时间自动调整
轿厢应急照明
即时关门
警铃
检修操作
层站运行控制开关
内部通话装置
强制关门
称重启动
次层停靠
超载报警
轿内超载指示
上电再平层
重复关门
本层再开门
安全停靠
停层开门
另增
功能
光幕及安全触板双重保护
消防操作
五方通话
3、电梯主要进口件清单：
蜗轮蜗杆传动曳引机，VVVF调速
电源要求
照明电源：220V ±7%，50Hz；动力电源：380V ±7%，50Hz
土建参数
顶层高度
≥4400
底坑深度
≥1400
井道尺寸
根据实地勘察
门洞尺寸
宽1100×高2100
装璜配置
轿厢吊顶
豪华拱型吊顶，备紧急救生窗口
轿厢地面
PVC真石地板，或轿底下凹20mm供客户自行装璜铺设

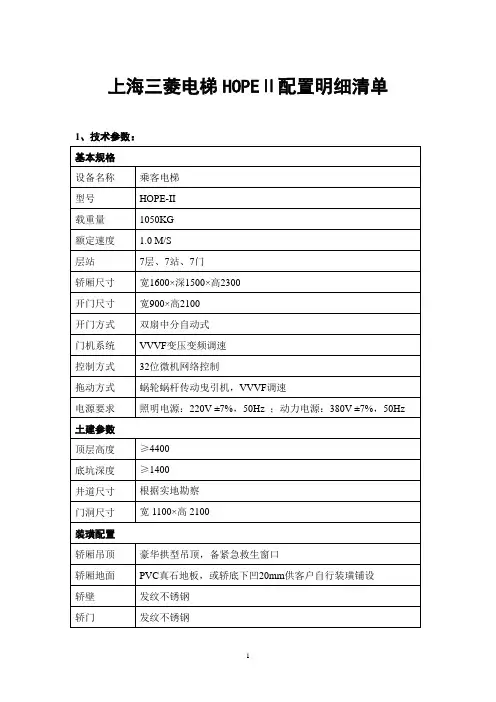

上海三菱电梯HOPEⅡ配置明细清单
三菱电梯常用尺寸
电梯（升降机）尺寸1、柱压冲程触点随动距离EM1500、1600:2.7-3.3mm EM1500、1600: 1.4-1.6mm EM2400、3600:2.0-3.0mm EM2400、3600：0.8-1.4mm 制动器开关触点间隙EM1500、1600：1.0-2.0mmEM2400、3600：1.0-2.0mm2、制动片衬垫原始厚度6mm，当厚度小于4.5mm、当铆钉头部低于衬垫不足1mm时需要更换3、GPS系列电梯的平层精度在±15mm以内4、差动变压器弹簧长度为37.5±1mm5、完全关闭层门和轿门并检查各门球相对应的门刀之间的间距不小于6mm6、确认门刀与层门地坎之间的间距在7-9mm之间7、确认轿门地坎与层门门球之间的距离在7-9mm8、确认固定门刀的垂直倾斜度不大于1mm，当门刀完全关闭时门刀间距在72±1mm，当门刀完全打开时门刀间距为46±1mm9、门挂板与门导轨之间的间距：3-5mm，上压滚轮与门导轨之间的间距：0.1-0.3mm,10、门滑块，上孔用于安装在轿门，下孔用于安装在厅门11、门导轨磨损超过0.3mm时则更换门导轨12、门挂板与门板间的垫片厚度应为4mm13、曳引机减速箱除蜗杆伸出一端渗漏油面积平均每小时不超过150cm²外。
一般油封使用1 至2年以后，应予以更换14、V型皮带检查如果用2kg的力压V型皮带最大变形处L=8±2mm；异步门机STS带如果用0.5kg的力压STS带最大变形处L=18±2mm；同步门机STS带如果用0.5kg的力压STS带最大变形处L=12±2mm。
15、 PM曳引机摩擦片与制动面之间的间隙（抱闸间隙）：0.1-0.12mm，上下间隙差在0.02mm；抱闸电压DC65-70V。
EM曳引机抱闸间隙不大于0.7mm（一般要求在0.1-0.2mm）16、补偿链与底坑地面的距离：200-300mm补偿链最后一节出的缝隙应不大于2mm17、缓冲距耗能型（液压）150-400mm ，储能型（弹簧）200-350mm 。
三菱电梯LEHY-IIIB产品简介

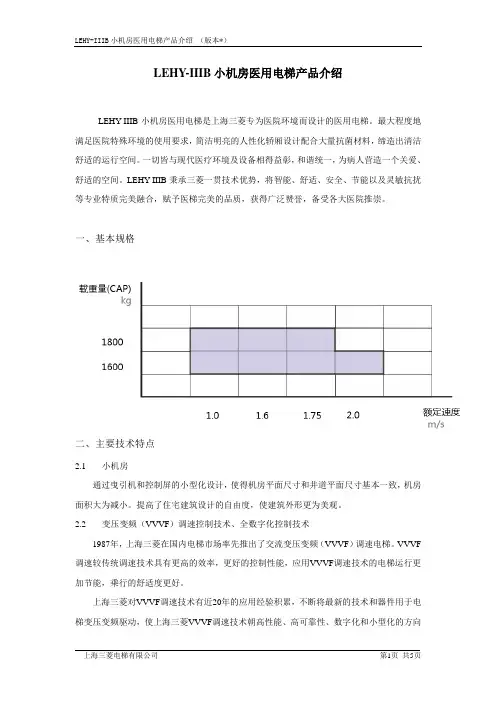

LEHY-IIIB小机房医用电梯产品介绍LEHY-IIIB小机房医用电梯是上海三菱专为医院环境而设计的医用电梯。
最大程度地满足医院特殊环境的使用要求，简洁明亮的人性化轿厢设计配合大量抗菌材料，缔造出清洁舒适的运行空间。
一切皆与现代医疗环境及设备相得益彰，和谐统一，为病人营造一个关爱、舒适的空间。
LEHY-IIIB秉承三菱一贯技术优势，将智能、舒适、安全、节能以及灵敏抗扰等专业特质完美融合，赋予医梯完美的品质，获得广泛赞誉，备受各大医院推崇。
一、基本规格二、主要技术特点2.1小机房通过曳引机和控制屏的小型化设计，使得机房平面尺寸和井道平面尺寸基本一致，机房面积大为减小。
提高了住宅建筑设计的自由度，使建筑外形更为美观。
2.2变压变频（VVVF）调速控制技术、全数字化控制技术1987年，上海三菱在国内电梯市场率先推出了交流变压变频（VVVF）调速电梯。
VVVF 调速较传统调速技术具有更高的效率，更好的控制性能，应用VVVF调速技术的电梯运行更加节能，乘行的舒适度更好。
上海三菱对VVVF调速技术有近20年的应用经验积累，不断将最新的技术和器件用于电梯变压变频驱动，使上海三菱VVVF调速技术朝高性能、高可靠性、数字化和小型化的方向快速发展。
本梯种应用空间矢量控制技术（SVPWM）实现电梯驱动的VVVF（变压变频）调速，选用国际最新第六代大功率模块、32位高速数字信号控制器（DSC）和大规模集成电路等先进电器元件，使电梯速度无论如何，系统均可按照最佳速度变化曲线，精确调整电动机转速,利用电脑按照现代人工学原理优化设计而成的理想速度曲线运行，令电梯运载平稳、安全、高效，最大程度上满足人体对乘坐舒适感的要求，使电梯的乘行成为上上下下的享受。
上海三菱的变频系统是专为电梯设计的变频系统，设计时充分考虑电梯的特殊运行工况和实际使用环境，较通用变频器我们的系统具有更精准的计算能力、更快速的响应能力、更良好的抗扰动能力。
菱电梯技术规格

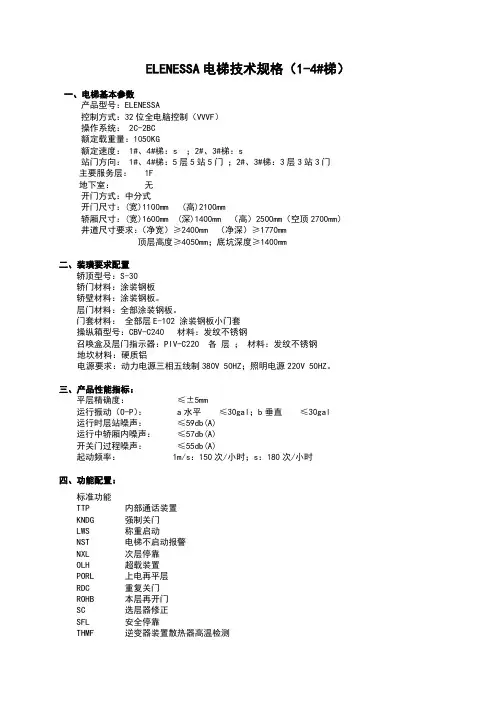

ELENESSA电梯技术规格（1-4#梯）一、电梯基本参数产品型号：ELENESSA控制方式：32位全电脑控制（VVVF）操作系统： 2C-2BC额定载重量：1050KG额定速度： 1#、4#梯：s ；2#、3#梯：s站门方向： 1#、4#梯：5层5站5门；2#、3#梯：3层3站3门主要服务层： 1F地下室：无开门方式：中分式开门尺寸：(宽)1100mm (高)2100mm轿厢尺寸：(宽)1600mm (深)1400mm （高）2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm顶层高度≥4050mm；底坑深度≥1400mm二、装璜要求配置轿顶型号：S-30轿门材料：涂装钢板轿壁材料：涂装钢板。
层门材料：全部涂装钢板。
门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒及层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。
三、产品性能指标：平层精确度：≤±5mm运行振动（O-P）： a水平≤30gal；b垂直≤30gal运行时层站噪声：≤59db(A)运行中轿厢内噪声：≤57db(A)开关门过程噪声：≤55db(A)起动频率： 1m/s：150次/小时；s：180次/小时四、功能配置：标准功能TTP 内部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿内上/下行手动运行D69 关门力矩控制DAC 轿内运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿内反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿内门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿内照明自动关闭CFO-A 轿内通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。

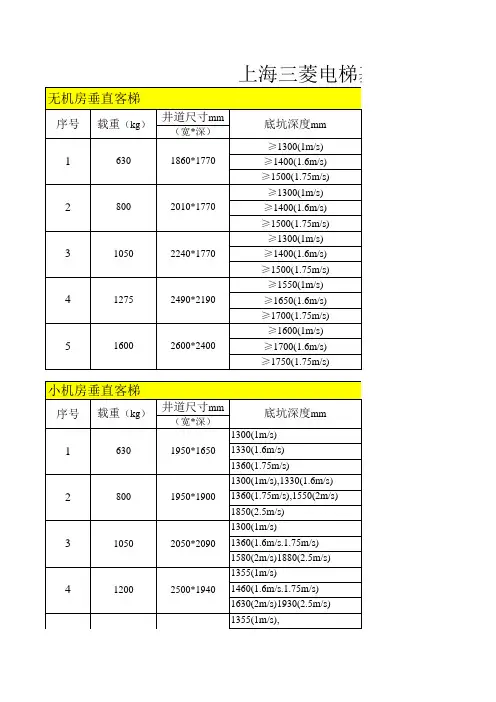

电梯参数汇总表
轿厢净尺寸mm
（宽*深） 1100*1400
开门净尺寸mm
（宽*高） 8Biblioteka 0*2100顶层高度mm4100 4100 4150 4100(1m/s.1.6m/s) 4150(1.75m/s),4250(2m/s) 4550(2.5m/s) 4100(1m/s.1.6m/s) 4150(1.75m/s),4250(2m/s) 4550(2.5m/s) 4150(1m/s,1.6m/s) 4200(1.75m/s) 4350(2m/s),4600(2.5m/s) 4200(1m/s.1.6m/s)
2000*1750
1100*2100
顶层高度mm
≥4450 ≥4500 ≥4600 ≥4600 ≥4700 ≥4700 ≥5000
轿厢净尺寸
（宽*深）mm 1100*1320 1300*1670 1500*2620 2000*2750 2500*2400 2500*3200 2500*3400
开门净尺寸
小机房垂直客梯
序号 1 载重（kg）
630
井道尺寸mm
（宽*深） 1950*1650
底坑深度mm
1300(1m/s) 1330(1.6m/s) 1360(1.75m/s) 1300(1m/s),1330(1.6m/s)
2
800
1950*1900
1360(1.75m/s),1550(2m/s) 1850(2.5m/s) 1300(1m/s)
（宽*高）mm 1100*2100 1300*2100 1500*2100 1500*2200 1800*2200 1800*2200 1800*2400
1600
2640*2450
有机房货梯
电梯技术参数
15）本项目对电梯采取品牌评审:上海三菱电梯有限公司、日立电梯（中国）有限公司、奥的斯电梯（中国）有限公司、蒂森电梯有限公司、通力电梯有限公司。
电梯技术要求 1、技术规格：1.1 拖动系统：交流变频变压调速拖动(VVVF) 1.2 控制系统：32位全数字网络型1.3 开门方式：电动式自动中开门，开门尺寸0.9米*2.1米。
1.4 相关参数统计表。
2、轿厢设计：2.1 轿厢壁：发纹不锈钢 2.2 轿厢门：发纹不锈钢 2.3 轿厢天花：标准型。
2.4 轿厢地板：钢板并采用PVC 地板装饰。
2.5 各楼层出入口：2.5.1 厅门：首层发纹不锈钢，其它层喷塑钢板。
2.5.2 门套：大理石门套（供应商中标后提供样板，供招标人选择）。
2.5.3召唤按钮及位置指示：数字层数显示，微触式按钮，指示器面板为不锈钢发纹处理。
2.5.4五方无线对讲系统：优旭、楚光金典、互联创。
2．5．5内防护：符合相关规范要求。
2.6 操纵盘：附对讲机3、基本功能：3.1 全集选功能；3.2 各楼层数显示；3.3 自动熄灯和关闭风扇功能3.4 自动控制厢门开闭时间；3.5 对讲机通讯功能（五方对讲）；3.6 停电照明；3.7 防嬉戏功能；3.8 防超载功能；3.9 发生故障时自动停靠最近楼层功能；3.10 停机开关；3.11 失速保护功能；3.12 自救平层功能；3.13 有无司机操作功能；3.14 电梯轿厢内监控视频电缆及摄像机安装预留孔；3.15 消防功能（电梯机房配备灭火器）。
4.主要配件配置要求4.1 曳引机采用永磁同步无齿轮式。
要求原装进口或国内知名品牌原产地制造。
4.2 控制系统、变频系统、门机系统。
要求原装进口或国内知名品牌原产地制造。
4.3 安全钳、限速器、缓冲器。
要求采用同主机品牌原产地制造。
4.4投标人应就上述要求列出进口件，国产主件名称及原产地，并附原产地说明书，商4.5检进口报关单等复印件。
（如是原装进口到货时供货单位提供进口件报关单）。
上海三菱电梯数据
七星城电梯统计电梯生产厂家：
填写说明：因施工图纸还为出，目前仅有总图和地下室开挖图，额定重量请根据楼层高度，最少1000KG考虑，或者按规
根据各自产品特点填写井道建筑尺寸需求，入口尺寸等，本批电梯，高层全部有机房，机房高度，顶层高度注:表示贵方土建与我方要求不符合之处。
1、提升高度大于90m，速度最小为2m/s，并且顶层高度最小为4450。
2、担架梯井道宽度最小为2
表示我司查看贵方土建图后与原表不同之处。
者按规定比1000KG高，请备注说明。
层高度有和要求，请说明。
小为2600，普通客梯井道宽度最小2050，深度最小2090。
三菱电梯技术规格
ELENESSA电梯技术规格（1-4#梯）一、电梯基本参数产品型号：ELENESSA控制方式：32位全电脑控制（VVVF）操作系统： 2C-2BC额定载重量：1050KG额定速度： 1#、4#梯：1.60m/s ；2#、3#梯：1.00m/s站门方向： 1#、4#梯：5层5站5门；2#、3#梯：3层3站3门主要服务层： 1F地下室：无开门方式：中分式开门尺寸：(宽)1100mm (高)2100mm轿厢尺寸：(宽)1600mm (深)1400mm （高）2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm顶层高度≥4050mm；底坑深度≥1400mm二、装璜要求配置轿顶型号：S-30轿门材料：涂装钢板轿壁材料：涂装钢板。
层门材料：全部涂装钢板。
门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒及层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。
三、产品性能指标：平层精确度：≤±5mm运行振动（O-P）： a水平≤30gal；b垂直≤30gal运行时层站噪声：≤59db(A)运行中轿厢噪声：≤57db(A)开关门过程噪声：≤55db(A)起动频率： 1m/s：150次/小时；1.75m/s：180次/小时四、功能配置：标准功能TTP 部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿上/下行手动运行D69 关门力矩控制DAC 轿运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿照明自动关闭CFO-A 轿通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。
三菱电梯技术规格
ELENESSA电梯技术规格（1-4#梯）一、电梯基本参数产品型号：ELENESSA控制方式：32位全电脑控制（VVVF）操作系统： 2C-2BC额定载重量：1050KG额定速度： 1#、4#梯：1.60m/s ；2#、3#梯：1.00m/s站门方向： 1#、4#梯：5层5站5门；2#、3#梯：3层3站3门主要服务层： 1F地下室：无开门方式：中分式开门尺寸：(宽)1100mm (高)2100mm轿厢尺寸：(宽)1600mm (深)1400mm （高）2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm顶层高度≥4050mm；底坑深度≥1400mm二、装璜要求配置轿顶型号：S-30轿门材料：涂装钢板轿壁材料：涂装钢板。
层门材料：全部涂装钢板。
门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒及层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。
三、产品性能指标：平层精确度：≤±5mm运行振动（O-P）： a水平≤30gal；b垂直≤30gal运行时层站噪声：≤59db(A)运行中轿厢内噪声：≤57db(A)开关门过程噪声：≤55db(A)起动频率： 1m/s：150次/小时；1.75m/s：180次/小时四、功能配置：标准功能TTP 内部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿内上/下行手动运行D69 关门力矩控制DAC 轿内运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿内反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿内门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿内照明自动关闭CFO-A 轿内通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。
三棱电梯土建技术要求
三相 3 PH ASE 380V 50H Z 单相 1 PH ASE 220V 50H Z FU LL CU RREN T ( A/SET) STARI N G CU RREN T ( A/SET) PO W ER CAPACI TY ( K VA/SET) FU SI N G BO X CU RREN T ( A/SET) D I FFU SI N GH EAT ( kcal /SET. H O U R) 26 57 17 31 1680
上海三菱电梯有限公司
订购单位( TH E BU YER) : 合同编号( CO N TRACTI O N ):
技术规格
机号 N U M BER 用途 U SE 控制系统 CO N TRO L 操作系统 O PERATI O N 载重量 CAPACI TY 速度 SPEED 服务层楼 SERVI CE FLO O R 轿厢门 D O O RS 动力源 PO W ER 照明源 LI G H TI N G 电动机满载电流 ( 安/台) 电动机起动电流 ( 安/台) 电源容量 ( 千伏安/台) 熔断器额定电流 ( 安/台) 机器散热量 ( 千卡/台. 时)
图纸目录
图 号 D RAW IN GN O . 16N LG 30- Q YG -1 16N LG 30- Q YG -2 16N LG 30- Q YG -4
CO N TEN T
修 改 REVI SI O N * * * *
内 容 D ESCRI PTI O N 电梯井道平面图 LI FTW ELL PLAN 厅门留孔图 H O LE FO R LI FT EN TRAN CE 电梯井道剖面图 SECTI O NO F LI FTSH AFT
16N LG 30- Q YG ( 1/3, 2/3, 3/3) 技术规格及土建技术要求
上海三菱电梯HOPEⅡ配置明细清单
发纹不锈钢
轿门发纹不锈钢厅门来自发纹不锈钢门套
首层发纹不锈钢大门套，其他层发纹不锈钢小门套
轿内操纵箱
CBC-C300型发纹不锈钢微触按钮备轿厢记录灯及轿厢指示器
厅外召唤
PIC-C300发纹不锈钢微触按钮备呼唤记录灯及梯厅位置指示器
2、功能配置：
标准
功能
电梯受阻失速保护
轿内反向指令消除
轿内运行方向指示
部件名称
散件名称
生产厂商及产地
控制柜
电脑板CPU
日本INTER
变频元器件
日本三菱
主接触器
日本三菱
三相整流模块
日本SANREX
门机
电脑板CPU
日本INTER
门机驱动变频元器件
日本三菱
开门速度控制器
日本三菱
电流互感器
日本三菱
曳引机
主机轴承
日本三菱
编码器
日本三菱
操纵箱、厅外召唤器
指层板、指令板CPU
日本三菱
层站运行方向指示
关门按钮响应指示
换向重开门
门负载检测
开门按钮响应指示
开门受阻控制
开门保持时间自动调整
轿厢应急照明
即时关门
警铃
检修操作
层站运行控制开关
内部通话装置
强制关门
称重启动
次层停靠
超载报警
轿内超载指示
上电再平层
重复关门
本层再开门
安全停靠
停层开门
另增
功能
光幕及安全触板双重保护
消防操作
五方通话
3、电梯主要进口件清单：
蜗轮蜗杆传动曳引机，VVVF调速
电源要求
照明电源：220V ±7%，50Hz ；动力电源：380V ±7%，50Hz
三菱全系列电梯资料全
三菱全系列电梯资料SPVF各发光二极管功能一览表GPS-I P1板上各开关功能表开关名称功能正常状态TOP/BOT TOP（上位）：顶层呼叫中间BOT（下位）：底层呼叫UPC/DNC UPC（上位）：轿厅上升说明：闭合此开关，轿厢开始按设定方向运行。
开关复位中中间位置，轿厢就近停层。
如保持在UPC位置，轿厢将一直运行到最高层或次高层；保持在DNC位置，轿厢将一直运行到最底层或次底层。
开关若不返回中间位置，电梯将不应答轿厢召唤。
中间DNC（下位）：轿厢下降DOOR/RST DOOR（上位）：切断门机开关指令中间RST（下位）：CPU复位DCB/FMS DCB（上位）：关门中间FMS（下位）：写层高数据R/M MNT WEN R/M（上位）：警报器R/M亮安装时置于中间MNT（中间）：警报器R/M熄WEN（下位）：修正EEPROM数据LD0/LD1 写入及显示载重量中间RSW SHIFT：模式（VP）的位置8LTB：平层时，抱闸接触器动作时间调节8 MON：功能控制开关安装时6，服务时8GPS-I MON开关与七段管显示器1 轿厢位置显示显示轿厢水平位置，显示范围为-19~+19，0~-0为运行的中点2 安装时称重写入SW LDO/LD1→LD0现在的载重量作为空载数据写入E2PROMSW LDO/LD1→LD1现在的载重量作为平衡载重量数据写入E2PROMSW LDO/LD1→中间位置现在的载重量数据显示3 楼层显示显示轿厢所处楼层数4 手动操作显示轿厢所处楼层数5 保养时称重写入SW LDO/LD1→LD0现在的载重量作为空载数据写入E2PROMSW LDO/LD1→LD1现在的载重量作为平衡载重量数据写入E2PROMSW LDO/LD1→中间位置现在的载重量数据显示6 安装时手动操作模式显示“H”+楼层数7 楼层显示显示轿厢所处楼层数8 标准设定显示轿厢所处楼层数9 楼层显示显示轿厢所处楼层数A 楼层显示显示轿厢所处楼层数B 调整BK力矩BK力矩设定值（十进制）C 检测过负载蜂鸣器SW LDO/LD1→中间位置现在负载率显示SW LDO/LD1→LDO/LD1显示“OL”D 称重显示SW LDO/LD1→LD0E2PROM中的空载数据显示SW LDO/LD1→LD1E2PROM中的平衡重量数据显示SW LDO/LD1→中间位置现在载重量的数据显示E TSD安全系数检测显示楼层数F TSD运行检测显示楼层数三菱电梯GPS--3 维修资料三菱GPS —3 电梯在机房P1 电子板上有两个开关MON1 和MON0 ，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。
三菱电梯常用尺寸
电梯（升降机）尺寸1、柱压冲程触点随动距离EM1500、1600:2.7-3.3mm EM1500、1600: 1.4-1.6mm EM2400、3600:2.0-3.0mm EM2400、3600：0.8-1.4mm 制动器开关触点间隙EM1500、1600：1.0-2.0mmEM2400、3600：1.0-2.0mm2、制动片衬垫原始厚度6mm，当厚度小于4.5mm、当铆钉头部低于衬垫不足1mm时需要更换3、GPS系列电梯的平层精度在±15mm以内4、差动变压器弹簧长度为37.5±1mm5、完全关闭层门和轿门并检查各门球相对应的门刀之间的间距不小于6mm6、确认门刀与层门地坎之间的间距在7-9mm之间7、确认轿门地坎与层门门球之间的距离在7-9mm8、确认固定门刀的垂直倾斜度不大于1mm，当门刀完全关闭时门刀间距在72±1mm，当门刀完全打开时门刀间距为46±1mm9、门挂板与门导轨之间的间距：3-5mm，上压滚轮与门导轨之间的间距：0.1-0.3mm,10、门滑块，上孔用于安装在轿门，下孔用于安装在厅门11、门导轨磨损超过0.3mm时则更换门导轨12、门挂板与门板间的垫片厚度应为4mm13、曳引机减速箱除蜗杆伸出一端渗漏油面积平均每小时不超过150cm²外。
一般油封使用1 至2年以后，应予以更换14、V型皮带检查如果用2kg的力压V型皮带最大变形处L=8±2mm；异步门机STS带如果用0.5kg的力压STS带最大变形处L=18±2mm；同步门机STS带如果用0.5kg的力压STS带最大变形处L=12±2mm。
15、 PM曳引机摩擦片与制动面之间的间隙（抱闸间隙）：0.1-0.12mm，上下间隙差在0.02mm；抱闸电压DC65-70V。
EM曳引机抱闸间隙不大于0.7mm（一般要求在0.1-0.2mm）16、补偿链与底坑地面的距离：200-300mm补偿链最后一节出的缝隙应不大于2mm17、缓冲距耗能型（液压）150-400mm ，储能型（弹簧）200-350mm 。
上海三菱电梯有限公司(精)
综合停车楼电梯（客梯）技术条件书
一、招标电梯基本参数：
二、对中标厂家的基本服务要求：
1、厂家负责到货、安装、调试、保修，负责向有关政府部门申请验收、取得设备投入安全运行所必须的有关证件并支付因此而发生的一切费用。
2、2011年2月28日前提供技术资料供设计单位进行土建、电气设计，2011年6月交货。
3、按照国家有关规定提供质量、售后保证。
三、产品规格及功能配置
电梯型号：小机房乘客电梯
控制系统：双32位全电脑数据网络控制专用交流变压变频（VVVF）系统，PM超薄型永磁同步无齿轮曳引机驱动
操作系统：两台并联控制
额定容量：1050㎏
额定速度：1.75m/s
停层：9层9站9门
开门方式：中分式32位独立微机控制专用交流变压变频（VVVF）
高智能化无连杆门机
开门尺寸：（宽）900mm ×（高）2100mm
机房位置：井道顶部
电源：动力：380V，50HZ；照明：220V，50Hz
轿厢内净尺寸：（宽）1600mm ×（深）1500mm ×（高）2300mm 轿顶：天花备风扇及安全出口
轿厢壁：发纹不锈钢
轿厢门：发纹不锈钢
轿厢地板：PVC真石地板
门套：发纹不锈钢小门套
厅门：发纹不锈钢
地坎：硬质铝型材
轿厢操纵板及位置指示器：
高档树脂微触按钮，高精度点阵显示，优质镜面不锈钢面板，8位独立电脑控制
候梯厅位置显示器：
高档树脂微触按钮，高精度点阵显示，优质发纹不锈钢面板，8位独立电脑控制
本项目电梯功能配置表。
电梯参数汇总表
2000*1750
1100*2100
顶层高度mm
≥4450 ≥4500 ≥4600 ≥4600 ≥4700 ≥4700 ≥5000
轿厢净尺寸
（宽*深）mm 1100*1320 1300*1670 1500*2620 2000*2750 2500*2400 2500*3200 2500*3400
开门净尺寸
5
1350
2500*2090
1460(1.6m/s，1.75m/s) 1630(2m/s)1930(2.5m/s)
有机房垂直客梯
序号 1 2 3 4 5 6 7 8 载重（kg）
550 630 800 900 1050 1200 1350
井道尺寸mm
（宽*深） 1850*1630 1850*1700 1900*1950 2200*1970 2200*2120 2600*20有机房货梯
序号 1 2 3 4 5 6 7 载重（kg）
630 1000 2000（1） 2000（2） 3000（1） 3000（2） 5000
井道尺寸mm
（宽*深） 2100*1900 2500*2300 2700*3200 2900*3300 3580*3000 3580*3750 3700*4100
底坑深度mm
≥1500(0.63m/s,1.0m/s) ≥1500(0.63m/s,1.0m/s) ≥1500(0.63m/s,1.0m/s) ≥1500(0.63m/s,1.0m/s) ≥1500(0.5m/s) ≥1500(0.5m/s) ≥1500(0.25m/s,0.63m/s)
菱电梯基本尺寸参考表
轿厢净尺寸mm
（宽*深） 1100*1400
开门净尺寸mm
上海三菱货梯配置标准-3000kg
货梯标准规格：
型号：HOPE-IIG
类型：有机房电梯
载重量：3000kg
速度：0.5m/s
轿厢内宽：2.5m
轿厢内深：3.2m
轿厢内高：2.2m
开门宽度：1.8m
开门高度：2.2m
装饰标准规格：
轿顶：涂装钢板、日光灯照明、轴流式风扇轿壁：涂装钢板
轿门：涂装钢板
地板：花纹钢板
厅门：涂装钢板
门套：涂装钢板小门套
操纵箱：发纹不锈钢、点阵液晶显示
梯厅召唤：发纹不锈钢、点阵液晶显示
土建技术要求：
层站列表：甲方提供
提升高度：甲方提供
顶层高度：大于等于4.7m
底坑深度：大于等于1.5m
井道宽度：大于等于3.6m
井道深度：大于等于3.8m
机房宽度：大于等于4.1m
机房深度：大于等于5.5m。
三菱电梯产品介绍
LEHY-II(菱云)系列电梯简介LEHY-II（菱云）系列电梯是第二代小机房电梯。
LEHY-II（菱云）系列小机房电梯继承了传统有机房电梯的优点，又吸纳了无机房电梯的长处，同时采用了一系列新技术，是上海三菱献给电梯市场的又一倾心之作。
LEHY-II（菱云）系列小机房电梯已于2004年通过鉴定，鉴定委员会一致认为其蕴涵的技术达到了国际先进水平。
新一代的小机房电梯LEHY-II（菱云）系列电梯，提供了载重量从630～1350kg,速度从1～2.5m/s的丰富选择。
其特点如下：一、LEHY-II（菱云）系列电梯与传统的有机房电梯相比，土建布置紧凑，不但井道面积缩小，机房面积更是大幅度减小，使机房与井道一样大；顶层高度和机房高度的降低，最大限度地减小了电梯机房对建筑物外观的影响。
钢丝绳曳引比采用2:1绕法，曳引机布置在机房的左（右）侧，在曳引机的右（左）侧，就能腾出足够多的空间放置控制屏，这样就能留出足够的维修作业空间。
二、LEHY-II（菱云）系列电梯与无机房电梯相比，曳引机、控制柜、限速器等部件都放在机房里，加上总体布置合理，维修空间完全符合国家标准要求，因而这些部件的维修显得很方便；拥有专利技术的“手动盘车救援”装置，不仅安全可靠、操作简便，更完美地解决了目前业内倍感棘手的永磁同步（PM）无齿轮曳引机“手动盘车救援”的难题。
也就是说，LEHY-II（菱云）系列电梯继承了传统有机房电梯维修和救援方便的优点。
另外，在顶层高度、机房高度对于小高层和高层建筑的影响方面，LEHY-II （菱云）系列电梯也具有较大优势。
三、LEHY-II（菱云）系列电梯采用PM曳引机（永磁同步电机驱动的无齿轮曳引机），其主要特点如下：上海三菱的永磁同步电机采用永久磁铁代替励磁绕组，由于磁通固有，因此不再需要励磁电流，建立转矩平衡仅需数十毫秒，使系统响应时间更快，实现了高效率。
由于无励磁电流，实现了低损耗。
提高系统效率约30％～50％。
上海三菱电梯有限公司产品型号及主要特点汇总
客梯SP-VV（A）1.可编程控制器PLC控制交流调压调速电梯 2. 选层电子化3.门机采用连杆式闭环的交流调压调速门机系统4.采用通用变频器同上已停产客梯SP-VF（A）1.可编程控制器PLC控制交流变压调速电梯 2.门机采用连杆式交流调压调速系统 3. 采用通用变频器 4.选层电子化同上已停产名称代号主要技术特点产品技术属性目前生产状况交流双速货梯SG-VP1.可编程计算机控制交流双速电梯2. 门机采用直流电机电阻调速3.电阻、电抗器调速4.选层电子化长城厂自主设计已停产客梯GPS-II 1.数据网络分散微机控制交流变压变频调速2.多CPU串行通讯技术3.采用32位CPU，增强电梯信号的处理功能，加快信号处理速度4.使用大规模ASIC电路，单片门数达6万门，实现系统单片化5.曳引驱动的全数字化控制6.门机采用同步带技术、VVVF技术 7.表面贴装技术8.灵活丰富的功能选择 9.门机一般采用中分门 10.控制柜采用单面维修保养。
引进技术已停产住宅梯GPS-CR 1.采用与GPS-II基本相同的系统 2.硬件和软件方面针对中国情况进行了简化引进技术可供货客梯GPM-L 1微机网络控制，控制柜与层站、轿厢之间通讯采用单片微机实现串行传送2.曳引驱动采用矢量控制的变压变频调速技术3.控制柜采用多16位CPU，增强电梯信号的处理功能，加快信号处理速度 4.表面贴装技术5.门机控制采用微机控制，驱动方式采用微机控制的变压变频调速6.速度和载重范围有了专门的规定 7.门机一般采用中分门 8.控制柜采用单面维修保养引进技术已停产客梯GPM-M 1.数据网络分散微机控制交流变压变频调速2. 多CPU串行通讯技术3.门机采用VVVF技术 3.表面贴装技术4.使用PM曳引机5.灵活丰富的功能选择6.采用双制动器7.门机一般采用中分门 8.控制柜双面维修保养 9.对重补偿轮 10.滚轮导靴引进技术已停产客梯GPM-H系统和GPM-M基本相同，速度选择范围更大引进技术可供货客梯GPS-III 1.数据网络分散微机控制交流变压变频调速2.采用了AC380V电压等级，不用进线自耦变压器 3.省去了AI-21系统中的群控柜4.曳引驱动的全数字化控制5.多CPU串行通讯技术6.门机采用同步带技术、VVVF技术、智能门技术7.表面贴装技术8.灵活丰富的功能选择 9.门机一般采用中分门 10.控制柜采用单面维修保养引进技术可供货客梯GPS-IIIW 1.在小载重量的情况下，控制柜和GPS-III完全相同，在大载重的情况下，控制柜的外形和GPM-III完全相同，但电气系统除驱动部分和电动机外，其余和GPS-III完全相同 2.门机一般采用中分门 3.控制柜采用单面维修保养4.采用高速化的蜗轮蜗杆曳引机5.同GPS-III比较增加了1D-2G，2D-2G开门方式。
