基坑支护方案设计综合说明

合集下载

基坑支护结构设计(全套图纸CAD)

基坑支护结构设计(全套图纸CAD)

第一章设计方案综合说明概述1.1.1 工程概况拟建南京新城科技园B地块深基坑位于河西香山路和嘉陵江东街交会处东南隅,北侧为规四路(隔马路为A地块基坑),东侧为青石路。

B地块±0.00m 相当于绝对标高+7.40m。

基坑挖深为~8.0m。

拟建场地属Ⅱ级复杂场地。

该基坑用地面积约20000 m2,包括3幢地上建筑和一层地下室。

建筑物采用框架结构,最大单柱荷载标准值为23000KN,拟采用钻孔灌注桩基础设计方案。

有关拟建物层数、结构型式、柱网和室内外地坪设计标高具体见表。

|本工程重要性等级为二级,抗震设防类别为丙类。

根据该工程重要性等级、场地复杂程度和地基复杂程度,按《岩土工程勘察规范》(GB50021-2001)节,划分该工程岩土工程勘察等级为乙级。

#1.1.2 基坑周边环境条件基坑四面均为马路,下设通讯电缆、煤气管线等设施。

北侧隔马路为基坑(A地块)1.1.3 工程水文地质条件拟建场地地形总体较为平坦,地面高程在~8.78m(吴淞高程系)之间。

对照场地地形图看,场内原有沟塘已被填埋整平。

场地地貌单元属长江漫滩。

在基坑支护影响范围内,自上而下有下列土层:①~1杂填土:杂色,松散,由粉质粘土混碎砖、碎石和砼块等建筑垃圾填积,其中~4.5m填料为粉细砂,填龄不足2年。

层厚~4.9m;①~2素填土:黄灰~灰色,可~软塑,由粉质粘土、粘土混少量碎砖石填积,含少量腐植物,填龄在10年以上。

埋深~5.3m,层厚~2.6m;①~2a淤泥、淤泥质填土:黑灰色,流塑,含腐植物,分布于暗塘底部,填龄不足10年。

埋深~2.9m,层厚~4.0m;\②~1粉质粘土、粘土:灰黄色~灰色,软~可塑,切面有光泽,韧性、干强度较高。

埋深~4.7m,层厚~2.1m;②~2淤泥质粉质粘土:灰色,流塑,含腐植物,夹薄层粉土,切面稍有光泽,韧性、干强度中等。

埋深~6.2m,层厚~12.4m;②~2a粉质粘土与粉土互层:灰色,粉质粘土为流塑,粉土呈稍密,局部为流塑淤泥质粉质粘土,具水平层理。

深基坑支护施工方案(1)

深基坑支护施工方案(1)

深基坑支护施工方案(1)
深基坑的支护施工在城市建设中起着至关重要的作用。

深基坑的支护工程不仅涉及到土木工程、结构工程等多个学科领域的知识,还需要综合运用各种先进技术与施工经验。

本文将介绍深基坑支护的施工方案,包括支护体系的构建、支护材料的选择、监测与验收等内容。

1. 深基坑支护体系的构建
深基坑的支护体系一般由支护结构和支护材料组成。

支护结构包括支撑结构、封土墙和辅助设施等。

支护材料主要包括钢支撑、混凝土、玻璃钢、岩土等。

在施工过程中,需要根据基坑的不同地质条件和深度,采用合适的支护体系构建方案。

2. 支护材料的选择
在选择支护材料时,需要结合基坑的深度、周围环境、施工工艺等多方面因素进行考虑。

钢支撑适用于深基坑支护的主要原因在于其稳定性好,施工速度快,适用范围广等特点。

混凝土具有抗压强度高、耐久性好等特点,适合用于较大规模深基坑的支护。

岩土支护具有强度高、适应性强等特点,适用于复杂地质条件下的基坑支护。

3. 监测与验收
在深基坑支护施工过程中,需要进行支护结构的监测与验收。

监测工作主要包括支撑结构的变形监测、土体应力的监测等。

验收工作主要包括支撑结构的质量验收、支护材料的优质验收等。

综上所述,深基坑支护施工方案需要综合考虑支护体系的构建、支护材料的选择、监测与验收等方面,以确保基坑支护工程的安全与稳定。

在实际施工中,需要根据具体情况做出灵活调整,提高工程的质量和效率。

基坑支护方案及计算书

基坑支护方案及计算书

目录............................................ 错误!未定义书签。

第一部分基坑支护设计方案说明 . (4)1 工程概况 (4)1。

1 一般概况.................................. 错误!未定义书签。

1.2 项目概况 (4)1.3 环境概况 (4)1。

4 基坑安全等级 (4)2 地质资料 (5)2.1 地形地貌 (5)2.2 工程地质 (5)2.3 水文概况 (5)2。

4 不良地质条件 (5)2.5 地质参数 (5)3 支护方案设计 (6)3。

1设计使用规范 (6)3.2设计资料依据 (6)3.3 支护方案 (6)4 基坑支护结构设计计算 (6)4。

1 计算方法 (7)4.2 计算条件 (7)4。

3 计算结果 (7)5 支护结构施工技术要求 (7)5。

1 施工流程 (7)5。

2 水泥土搅拌桩施工技术要求 (8)5.3 喷射混凝土施工技术要求 (7)5.4 土方开挖技术要求 (9)5。

5 基坑降排水 (10)6 其它注意事项 (10)7 监测要求及内容 (11)7.1 监测技术要求 (11)7.2 监测内容 (11)7.3监测要求 (12)8 质量检测 (12)9 应急措施 (12)9.1支护结构体系方面的应急处理措施 (12)9.2地下水方面的应急处理措施 (13)9。

3环境保护方面的应急处理措施 (13)9。

4应急资源 (13)10 备注 (14)第二部分基坑支护设计计算书 (15)1.AB段剖面计算 (15)2。

BC段剖面计算 (17)3。

CD段剖面计算 (19)4.DE段剖面计算 (21)5.EA段剖面计算 (23)第一部分基坑支护设计方案说明1 工程概况1.2 项目概况⑴主体建筑总用地面积约11654。

00m2左右,总建筑面积约54193.66m2左右,拟建建筑物共有5栋,地上6~34层,地下一层,结构形式为钢筋混凝土框架结构.⑵基坑规模基坑大致呈矩形。

排桩锚索基坑支护施工组织方案

排桩锚索基坑支护施工组织方案

目录第一部分工程设计方案说明 (1)1.1工程概况 (1)1.2工程地质、水文地质情况 (1)1.3设计依据 (2)1.4基坑围护结构类型及结构设计 (2)1.5施工主要施工步骤 (3)1.6施工注意事项 (4)1.7基坑监测 (4)第二部分施工组织设计 (5)2.1工程特点及施工难点 (5)2.2工程施工总目标 (5)2.3施工总体布置 (6)2.4施工准备 (8)2.5目标工期 (9)第三部分基坑支护施工工艺 (9)第四部分安全生产紧急预案 (15)4.1、预案启动前提 (15)4.2、预控方案工作流程 (15)4.3、预控方案 (15)4.4、紧急预案 (16)第五部分工程质量保证体系及措施 (18)5.1、工程质量保证措施 (18)5.2、施工质量持续改进措施 (19)5.3、施工质量验收标准 (20)5.4、工程进度控制 (20)5.5、环境保护措施 (22)5.6、文明施工措施 (23)5.7、技术资料管理 (23)第六部分工程安全管理措施 (24)6.1人身安全 (24)6.2用电安全 (25)6.3机械设备安全 (25)6.4交通安全 (26)6.5防火安全 (26)第七部分冬季施工措施 (27)7.1、基本措施 (27)7.2、混凝土工程 (27)7.3、钢筋工程 (27)第八部分降低成本措施 (28)8.1、基本措施 (28)8.2、混凝土工程 (28)8.3、钢筋工程 (29)第一部分工程设计方案说明1.1工程概况拟建基坑南侧、西侧为已建成地下车库,地下车库基底标高与本工程基底标高基本持平,无需支护。

基坑东侧北侧排桩排桩加锚索支护,基坑深16.0~17.0米,基坑安全等级一级,设计使用年限一年。

1.2工程地质、水文地质情况1.2.1地形、地貌及周边情况施工现场位于。

勘察场地总体地势较平缓,地面高程为32.0m。

场地地貌单元属于第四系全新统陆相冲积物。

1.2.2工程地质特征根据钻孔揭露,勘察场地地层主要为素填土、杂填土、第四系全新统陆相冲积物。

基坑围护设计方案

基坑围护设计方案

景瑞杭州申花项目北地块地下室施工基坑围护设计方案(专家论证用)杭州南联土木工程科技有限公司二○一四年五月设计编号:设14-04设计、计算:钱鹏张千里校对:程博工程负责:龚新晖审核:龚新晖审定:严平杭州南联土木工程科技有限公司二○一四年五月第一部分基坑围护方案说明一、设计依据与设计范围二、工程概况三、工程地质状况四、基坑围护体系方案选择五、基坑围护做法简介六、基坑围护体系受力稳定分析七、基坑围护土方开挖方案八、基坑工程施工次序及拆换撑注意要点九、基坑围护止水、降排水方案十、基坑开挖监测方案及应急措施十一、围护桩墙方案施工用电及工效比较分析十二、工字桩围护桩墙技术典型工程实例第二部分基坑围护初步设计图纸一、基坑围护设计总说明二、基坑围护总平面图三、基坑围护桩位平面布置图四、基坑围护支撑及放坡平面图五、基坑围护剖面大样图(一)~(十四)六、基坑围护坑中坑作法大样图七、基坑围护支撑桩、支撑大样图八、基坑围护工字桩、支撑节点大样图九、基坑围护节点大样图十、基坑围护监测平面布置图杭州南联土木工程科技有限公司H a n g z h o u S o u t h–U n i t e d C i v i l E n g i n e e r i n g T e c h n o l o g y C o.,L d.基坑围护方案说明及图纸目录景瑞杭州申花项目北地块基坑围护方案说明一、设计依据与设计范围本文件为景瑞杭州申花项目北地块工程地下室基坑围护设计初步方案,内容涉及该围护工程的方案选择;围护结构的受力、变形及稳定性分析计算;围护结构的做法;围护施工步骤及注意事项;基坑围护土方开挖方案;开挖止水、降排水措施;基坑围护监测及应急措施;周边建筑、管线及环境保护以及有关施工图纸等。

本围护工程设计依据:(1)建设方提供的基坑围护方案设计委托书及建设方提出的一些要求。

(2)建设方提供的景瑞杭州申花项目北地块工程总平面图、地下室方案图及相关资料等。

立式基坑支护施工方案

立式基坑支护施工方案

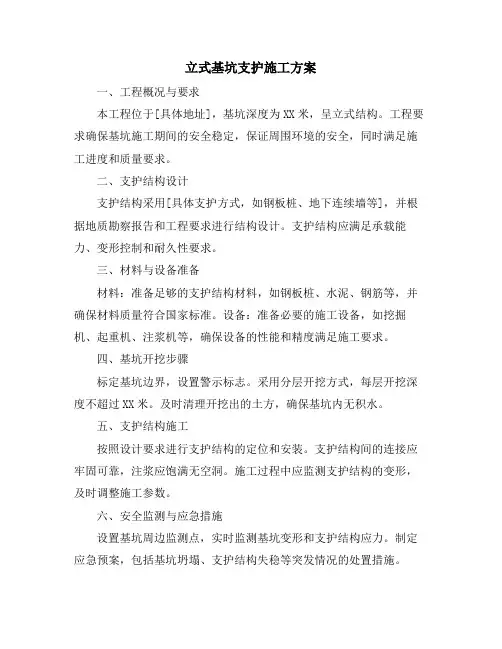

立式基坑支护施工方案一、工程概况与要求本工程位于[具体地址],基坑深度为XX米,呈立式结构。

工程要求确保基坑施工期间的安全稳定,保证周围环境的安全,同时满足施工进度和质量要求。

二、支护结构设计支护结构采用[具体支护方式,如钢板桩、地下连续墙等],并根据地质勘察报告和工程要求进行结构设计。

支护结构应满足承载能力、变形控制和耐久性要求。

三、材料与设备准备材料:准备足够的支护结构材料,如钢板桩、水泥、钢筋等,并确保材料质量符合国家标准。

设备:准备必要的施工设备,如挖掘机、起重机、注浆机等,确保设备的性能和精度满足施工要求。

四、基坑开挖步骤标定基坑边界,设置警示标志。

采用分层开挖方式,每层开挖深度不超过XX米。

及时清理开挖出的土方,确保基坑内无积水。

五、支护结构施工按照设计要求进行支护结构的定位和安装。

支护结构间的连接应牢固可靠,注浆应饱满无空洞。

施工过程中应监测支护结构的变形,及时调整施工参数。

六、安全监测与应急措施设置基坑周边监测点,实时监测基坑变形和支护结构应力。

制定应急预案,包括基坑坍塌、支护结构失稳等突发情况的处置措施。

七、质量控制与验收施工过程应符合相关标准和规范,确保工程质量。

施工完成后应进行验收,验收合格后方可进行后续施工。

八、环境保护与文明施工施工过程中应采取防尘、降噪措施,减少对周边环境的影响。

合理安排施工时间,避免夜间施工扰民。

保持施工现场整洁,做到文明施工。

本施工方案仅供参考,具体施工过程中应根据实际情况进行调整和优化。

同时,施工过程中应严格遵守相关法律法规和标准规范,确保工程安全、质量和进度。

基坑支护设计说明

基坑支护设计说明

基坑支护设计说明基坑支护设计是指在建筑工程施工过程中,为了保证基坑的安全稳定,减少地面沉降和地质灾害的发生,采用相应的工程措施和设计方法,对基坑进行支护的一项重要工作。

下面将从基坑支护的目的、流程和设计方法等方面进行详细说明。

一、基坑支护的目的1.保证施工现场的安全:基坑作为施工的起点,对后续的施工安全影响重大。

通过合理的支护设计,可以有效地减少基坑塌方、下沉等事故的发生,保障施工过程中人员和设备的安全。

2.保护周围建筑物和地下管线的稳定:基坑开挖对周围的建筑物和地下管线会产生一定的影响。

通过支护设计,可以减少地面沉降和损害,保证周围建筑物和地下管线的安全稳定。

3.提高土体的抗剪强度:基坑周围土体的抗剪强度较低,容易产生土体失稳和滑坡等地质灾害。

支护设计可以通过改善土体工程性质,提高土体的抗剪强度,防止地质灾害的发生。

二、基坑支护设计的流程1.地质勘察和力学参数确定:首先需要进行地质勘察,获取地质情况及土体的力学参数。

根据勘察结果,确定基坑的开挖范围、深度和倾斜度等设计参数。

2.支护结构的选择:根据基坑的特点和支护的要求,选择合适的支护结构。

常见的支护结构包括土方开挖法、土钉墙、钢支撑、预应力锚杆等。

3.基坑开挖和土体处理:按照设计要求进行基坑的开挖,同时进行土体处理,如砂浆灌注、地下注浆等。

土体处理可以改善土体的工程性质,提高土体的抗剪强度。

4.支护结构的施工:根据支护结构的设计图纸进行支护结构的施工。

施工过程中需要确保支护结构的稳定性和密实性,以保证其正常使用。

5.监测和调整:在基坑支护施工的各个阶段,进行施工监测,对支护结构的变形和位移进行实时监测。

根据监测结果,及时调整支护设计方案,确保支护结构的安全稳定。

三、基坑支护设计的方法1.基于经验的设计方法:根据以往类似工程的经验进行设计,结合实际情况进行合理调整。

2.基于数值模拟的设计方法:通过使用有限元分析等数值方法,对基坑开挖过程进行模拟,分析基坑及支护结构的受力情况,从而优化设计方案。

排桩+预应力锚索 基坑支护 设计说明

排桩+预应力锚索 基坑支护 设计说明

第二部分:基坑支护设计图纸:详后。

第一部分:基坑支护设计说明目录一、工程概况二、设计依据三、基坑支护设计标准、使用年限、设计荷载、计算软件四、地形及地貌、场地的工程地质及水文地质条件五、基坑支护结构设计原则六、基坑支护结构类型比选七、基坑支护结构设计概要八、主要材料九、基坑支护结构施工组织方案十、主要施工步骤十一、主要施工技术要求十二、基坑监测十三、基坑支护应急措施十四、基坑施工质量检验及验收十五、主要工程量十六、其它需要说明的事项第一部分:基坑支护设计说明一、工程概况1.工程名称:2.建设单位:3.工程地点:4.设计单位:5.勘察单位:6.施工、监理单位:7.用地面积:13838平方米。

8.总建筑面积:约138000m2(地上约102000 m2,地下约36000 m2)。

9.建筑层数:地上45层,地下3层。

10.建筑高度:主屋面标高约195.0m。

地下室底板面相对标高为-16.900m。

11.设计地面标高:暂定±0.000标高相当于绝对标高约为23.950m。

12.自然地面标高:绝对标高约为18.500~23.000m。

13.地下室平面尺寸:87.5m(长)x78.45m(宽)。

14.结构型式:现浇钢筋混凝土结构,框架-核心筒体系。

15.基础型式:机械钻孔嵌岩灌注桩,地下室边界处最厚基础约1.5m。

二、设计依据本工程初步设计所遵循的主要标准、规范、规程、资料:1.《建筑结构可靠度设计统一标准》(GB 50068-2001)2.《岩土工程勘察规范》(GB 50021-2001,2009年版)3.《高层建筑岩土工程勘察规程》(JGJ 72-2004)4.《建筑地基基础设计规范》(GB 50007-2002)5.《建筑桩基技术规范》(JGJ 94-2008)6.《建筑地基处理技术规范》(JGJ 79-2002)7.《建筑基坑支护技术规程》(JGJ 120-99)8.《建筑边坡工程技术规范》(GB 50330-2002)9.《基坑土钉支护技术规范》(CECS 96:97)10.《锚杆喷射混凝土支护技术规范》(GB 50086-2001)11.《混凝土结构设计规范》(GB 50010-2002)12.《高层建筑混凝土结构技术规程》(JGJ 3-2002)13.《高层建筑筏形与箱形基础技术规范》(JGJ 6-2011)14.《工程测量规范》(GB 50026-2007)15.《建筑工程设计文件编制深度规定》(2008年版)16.《工程建设标准强制性条文》(房屋建筑部分,2009年版)17.《XX中心大楼岩土工程勘察报告》(详细勘察)18.《市XX中心试桩质量检测报告》19.业主提供的由有关部门审批通过的实施本设计所需的批准文件。

基坑支护设计(毕业论文)

基坑支护设计(毕业论文)

摘要近年来随着经济的发展,社会的进步,城市化进程的加快,高层建筑和市政工程大量涌现。

高层建筑的建造、大型市政设施的施工及大量地下空间的开发,必然会有大量的深基坑工程产生。

建筑物高度越高,其埋置深度也越深,相应的对基坑工程的要求也就越高。

深基坑支护结构的设计、施工、监测等是近年来经常遇到的技术难题。

深基坑支护不仅要求确保边坡的稳定,而且要满足变形控制要求,保证基坑内正常作业安全,而且要防止基坑及坑外土体移动,保证基坑附近建筑物、道路、管线的正常运行。

为了满足如今建筑物的支护,基坑工程也在朝更大、更深的要求迈进。

本设计主要是对某科技楼工程基坑支护结构进行设计,首先要确保周围建筑物、道路、管线等的正常安全使用,同时要求围护结构的稳定性好,沉降位移小。

设计主要采用的支护方式是钻孔灌注桩和土钉墙两种,同时,钻孔灌注桩采用的内支撑形成支护体系。

基坑降水主要在基坑周围设置降水井,采用集水明排法降水方案。

设计最后针对支护和降水方案,对基坑施工工艺及基坑监测进行了大致说明。

关键词:深基坑;钻孔灌注桩;土钉墙;降水;施工;监测AbstractIn recent years, with economic development , social progress , urbanization , and high-rise buildings and public works in large numbers . Construction , construction of large municipal facilities to develop high-rise buildings and a large underground space , there must be a lot of deep excavation produced . The higher the building height , the depth of its buried deeper , corresponding to the requirements of the higher excavation . Deep excavation structural design, construction , monitoring and other technical problems are often encountered in recent years . Deep excavation requires not only ensure the stability of the slope, but also to meet the requirements of distortion control , to ensure the normal operation of the pit safety , but also to prevent the soil pit and pit outside move to ensure pit near buildings, roads, pipelines normal operation. In order to meet today shoring, excavation of the building is also moving in a larger , deeper demands forward. This design is a science and technology building project excavation structure design, first make sure that the surrounding buildings , roads, pipelines and other normally safe to use , while retaining structure requires good stability , a small settlement displacement . Supporting manner designed primarily uses two bored and soil nail wall , while using the support form Bored supporting system . The main setting precipitation pit dewatering wells around the pit , using the method of precipitation scheme catchment next row . Finally, supporting the design and precipitation scheme of excavation pit monitor the construction process and were generally described.Keywords: deep excavation ; bored ; soil nail wall ; precipitation ; construction ; monitoring第1章前言 (3)1.1 基本技术要求 (4)1.1.1设计的基本技术要求 (4)1.1.2 施工的基本技术要求 (5)1.2基坑工程设计 (5)1.2.1设计依据 (5)1.2.2设计内容 (5)1.2.3计算理论 (6)1.3 本设计内容 (6)第2章设计方案的综合说明 (7)2.1概述 (7)2.1.1工程概况 (7)2.1.2环境条件概况 (7)2.1.3工程地质条件 (7)2.1.4地下水情况 (8)2.1.5基坑侧壁支护结构安全等级及重要性系数 (8)2.2 基坑支护方案 (8)2.2.1基坑支护方案选择的依据 (8)2.2.2基坑支护方案选择 (9)2.2.3 基坑支护方案说明 (10)2.3 地下水控制方案 (12)第3章基坑支护结构设计计算书 (13)3.1地质设计参数 (13)3.1.2 计算区段划分 (13)3.1.3计算方法 (14)3.1.4土压力系数计算 (14)3.2 ABCD段支护结构设计 (14)3.2.1土层分布 (14)3.2.2 土层侧向土压力计算主动土压力 (15)3.2.3土压力合力及作用点 (16)3.2.4嵌固深度的确定 (17) (18)3.2.5最大弯矩计算3.2.6稳定性验算 (20)3.2.7配筋计算 (21)3.2.8支撑结构设计计算 (23)3.3 BCFE段支护结构设计 (26)3.3.1土钉设计 (26)3.3.2稳定性验算 (32)3.3.3面层设计 (34)第4章地下水控制方案 (34)4.1 基坑降排水作用及方法 (34)4.2降水方法的依据 (34)4.3降水设计 (35)4.4基坑突涌稳定性验算 (37)第5章施工 (39)5.1基坑土方施工工艺及要求 (39)5.2钻孔灌注桩的施工工艺 (40)5.3冠梁施工工艺 (42)5.4内支撑施工工艺 (43)5.5土钉墙施工工艺 (45)第6章基坑施工监测 (48)6.1监测目的 (48)6.2监测要求 (49)6.3监测原则 (49)6.4基坑监测项目选择依据及监测内容 (49)6.5监测实施 (50)6.5.1周围环境的监测 (50)6.5.2支护桩位移与沉降监测 (50)6.5.3测量精度 (52)6.5.4仪器设备 (53)6.5.5测量周期 (53)6.5.6预警报告 (53)6.5.7信息反馈 (54)第7章电算 (55)7.1 AB段内支撑电算 (55)7.1.1 支护方案 (55)7.1.2 支护信息 (55)7.1.3设计结果 (58)7.1.4稳定性验算 (62)7.1.5 隆起量的计算 (65)7.1.6嵌固深度计算 (66)7.2土钉墙电算 (67)7.2.1设计项目: (67)7.2.2 设计结果 (69)7.2.3 喷射混凝土面层计算 (71)第8章翻译 (73)Reinforced Concrete (73)2.2 Earthwork (75)2.3 Safety of Structures (77)8.1钢筋混凝土 (80)8.2土方工程 (81)8.3结构的安全度 (82)致谢 (85)参考文献 (86)第1章前言随着经济的发展,人们生活水平的提高,人类对生活环境的要求越来越高,尤其在中国这样人口大国,人口基数比较大,增长的比较快。

基坑工程总体方案设计说明

基坑工程总体方案设计说明

基坑工程总体方案设计说明一、总体方案设计概述基坑工程是城市建设中不可或缺的一部分,它是建筑物、地下结构等工程基础的一部分,也是城市地下空间开发的重要组成部分。

基坑工程总体方案设计是为了确保基坑工程施工顺利、安全、高效进行而进行的一项重要工作。

本文将针对基坑工程总体方案设计进行详细说明。

二、基坑工程总体方案设计的基本内容基坑工程总体方案设计包括以下基本内容:1、地质勘察:地质勘察是基坑工程总体方案设计的首要步骤。

通过对工程地点地质情况的勘察,确定工程基坑的位置、规模、地质条件、地下水情况等关键因素,为后续设计提供必要的数据支持。

2、基坑工程设计:基坑工程设计是基于地质勘察结果,结合工程的实际施工需求,设计出合理、安全的基坑结构、支护措施等。

设计内容包括基坑结构设计、支护结构设计、降水排水设计等。

3、基坑支护方案设计:基坑支护是基坑工程中的关键环节,其设计应根据地质条件、基坑深度、周边环境等因素综合考虑,确定合适的支护形式和支护材料。

4、降水排水方案设计:基坑工程地下水问题是影响基坑施工、工程质量和长期稳定的关键因素之一,因此需要设计合理的降水排水方案,确保基坑施工过程中地下水控制的有效性。

5、环境保护方案设计:基坑工程总体方案设计中应充分考虑工程对周边环境的影响,设计出科学合理的环境保护方案,保护周边环境的安全、卫生和美观。

6、施工方案设计:基坑工程总体方案设计应考虑到施工过程的安全、高效、节约性等方面,设计合理的施工方案,明确施工程序和施工工艺。

以上内容是基坑工程总体方案设计的基本内容和步骤,下面将对各项内容进行详细介绍。

三、地质勘察地质勘察是基坑工程总体方案设计的首要步骤。

地质勘察的主要内容包括:1、地质构造分析:分析工程地点的地质构造特点,确定地质背景、构造形式、地层分布等基本地质情况。

2、地质条件评价:评价工程地点的地质条件,包括地质构造稳定性、地层特性、地下水情况等,为后续设计提供准确的地质资料。

基坑工程支护方案大全

基坑工程支护方案大全

基坑工程支护方案大全一、基坑工程的支护目的和原则1、支护目的:基坑工程的支护目的主要是保证施工安全、保护周边环境和地下设施、保证工程的稳定施工和无事故施工。

2、支护原则:基坑工程的支护原则主要包括以下几点:(1)合理选址:在确定基坑定位时应充分考虑周边环境和地下设施情况,选择适当的施工地点。

(2)综合施策:根据地质条件和工程要求,综合选用不同的支护措施,组合施策,以达到支护效果。

(3)工程监测:对基坑工程的支护施工和周边环境进行实时监测,及时调整支护措施,确保工程安全。

二、基坑工程支护方案的设计要点1、地质勘察:地质勘察是基坑工程支护方案设计的基础,通过对地质条件、地下水情况、地下设施等进行详细勘察,为后续支护方案的确定提供可靠的依据。

2、支护深度:根据基坑深度和地质条件,确定合理的支护深度,确保支护结构的稳定性和安全性。

3、支护结构:根据地质条件和工程要求,确定合理的支护结构,包括支撑体系、支护材料、连接方式等。

4、支护施工工艺:根据地质条件和工程要求,确定支护施工的工艺流程和安全措施,确保施工的安全性和质量。

5、支护监测:在支护施工过程中和施工完成后,采用不同的监测手段对基坑工程的支护效果进行实时监测,及时发现问题并调整支护措施。

三、基坑工程支护方案的常用支护措施1、钢支撑:钢支撑是基坑工程中常用的支护措施之一,主要适用于较深的基坑和较坚硬的地层,其结构稳定性和承载能力比较强。

2、混凝土支护墙:混凝土支护墙是一种较为常见的基坑工程支护措施,通过混凝土墙体对地下的土体进行抵抗,形成一种稳定的支护结构。

3、土钉墙:土钉墙是一种比较灵活的支护措施,适用于较软的地层和较浅的基坑工程,其施工过程简便,且对环境影响较小。

4、挡土墙:挡土墙是一种常用的支护措施,通过挡土墙结构对地下土体进行支护,适用于较稳定的地质条件。

5、悬吊法:悬吊法是一种钢丝绳组成的支护网,通过与地面支撑体系相连,对地下土体进行支护,适用于基坑边坡稳定性较差的情况。

基坑边坡支护专项施工方案3篇

基坑边坡支护专项施工方案3篇

基坑边坡支护专项施工方案3篇基坑支护,是为保证地下结构施工及基坑周边环境的平安,对基坑侧壁及周边环境采用的支挡、加固与保护措施。

xx为大家整理的相关的基坑边坡支护专项施工方案,供大家参考选择。

基坑边坡支护专项施工方案1一、编制总体思路1、以国家标准及相关规定为依据,以创国家优质工程---鲁班奖为主线,以丰富的施工和管理经验为依托,以业主、用户满意为目的,通过精心组织、精心施工,为青海省海湖新区电力住宅小区工程再添新貌。

2、本方案编制为更好的组织施工现场施工,科学管理,到达公司制订的质量、平安、文明施工及降低本钱提高企业效益目标,在施工过程中须严格按照本方案中有关要求执行,其中本施工方案中与现行施工标准有相矛盾时,均以相关施工标准为施工管理依据。

二、编制依据1、XXXXX住宅小区建设工程施工4标段工程施工图纸2、XXXXX住宅小区建设工程施工招标文件3、XXXXX住宅小区四标段住宅楼岩土工程详勘报告。

4、《中华人民共和国建筑法》、《建设工程质量管理条例》、《建设工程平安生产管理条例》、《建设工程勘察设计管理条例》、《建筑地基根底设计标准》、《建筑基坑支护技术规程》等法律、法规和标准,结合我省实际,制定本规定。

5、根据2022年7月1日印发的《青海省建筑深基坑工程管理规定》的通知;6、国家有关标准标准规程7、工程测量标准8、《建筑地基处理技术标准》9、《建筑地基根底工程施工质量验收标准》10、《建筑基坑支护技术规程》11、《建筑边坡工程技术标准》12、《建筑工程施工质量验收统一标准》13、《湿陷性黄土地区建筑基坑平安规程》13、有关法律法规及政府部门相关文件14、本企业内部质量、平安、环境体系文件15、其它有关手册及参考文件资料三、工程概况1、建筑名称: XXXXXXX住宅小区D4-1标段2、建设地点:XXX西路与文苑路XXXX以东3、建设单位:XXXXXXXX∶1,-2.5米以下为土钉墙,土钉为四排,长度7至11米,间距1.5米,角度15度,坡度1∶∶1,-2.5米以下为土钉墙,土钉为四排,长度6至13米,间距1.5米,角度15度,坡度1∶∶1,-2.5米以下为土钉墙,土钉为三排,长度7至9米,间距1.5米,角度15度,坡度1∶0.5。

基坑支护施工方案(修改后)

基坑支护施工方案(修改后)

基坑支护施工方案(修改后)
一、方案背景
随着城市建设的不断发展,基坑作为城市建设中重要的工程施工形式,在城市建设中占据着重要地位。

基坑支护施工是基坑工程中的重要环节,对保障施工安全和工程质量至关重要。

本文结合实际工程需求,对基坑支护施工方案进行调整和优化,以确保施工全过程的安全和高效。

二、工程特点
本工程位于城市中心区域,地下管线密集,周边建筑物复杂,地质条件多变,施工环境复杂,对基坑支护施工提出了更高要求。

三、施工方案调整
1.支护结构优化
结合实际情况,采用了XXX支护结构,XXX支护材料,并对支护结构进行了合理设计和优化,确保其稳定性和安全性。

2.施工工艺调整
优化了基坑开挖和支护工艺,采用了XXX施工方法,对施工过程中的关键环节进行了调整和优化,提高了施工效率和质量。

3.安全措施加强
加强了施工现场安全管理,规范了操作流程,增加了安全监测设备,确保施工过程中的安全风险得到有效控制。

四、效果预期
通过对基坑支护施工方案的调整和优化,预期可以有效降低施工风险,提高施工效率,保障工程质量。

五、总结
针对本工程的特点,我们对基坑支护施工方案进行了调整和优化,提出了具体的施工方案措施,以确保施工安全和工程质量。

我们将全力以赴,按照方案要求,高标准完成基坑支护施工任务,为城市建设贡献自己的力量。

深基坑支护施工方案

深基坑支护施工方案

深基坑支护施工方案一、工程概况本工程是一座深基坑支护工程,用于建设一个地下商业综合体。

基坑深度为20m,面积为1000平方米。

二、地质勘察根据地质勘察报告显示,该基坑区域地质条件较为复杂,地下水位较高,存在一定的地下水渗流。

地质层次上主要包括上部松散层和下部硬岩层。

三、基坑支护方案1.削土与侧墙支护为保证施工的安全性和稳定性,首先需要进行削土,将基坑周围的土方削除,以减轻支护结构负荷。

削土深度为基坑深度的1.5倍。

在削土的同时,需要进行侧墙支护。

由于地下水位较高,我们将采用粉土搅拌桩+钢板桩的组合形式进行侧墙支护。

钢板桩的长度根据地下水位和土壤条件确定,一般为12~15m。

搅拌桩的直径为600mm,桩间距为800mm。

2.地下排水系统为控制基坑内的地下水位,需要设置地下排水系统。

我们将设置水平排水带和垂直排水井。

水平排水带可采用高效突水泵进行抽水。

排水带设置在基坑周边,与钢板桩顶部平行,深度为削土深度的1.2倍。

垂直排水井设置在基坑内,井深为基坑深度的1.5~2倍。

井内安装抽水泵,以控制基坑内的地下水位。

3.支护结构基坑支护结构将采用钢支撑+预应力锚杆的组合形式。

钢支撑将设置在侧墙顶部,以提供水平支撑和抵抗土压力。

支撑材料为钢板,厚度为10mm,长度为基坑宽度的1.2倍。

预应力锚杆将设置在侧墙底部和底板部分,以提供纵向支撑和抵抗下沉力。

锚杆直径为32mm,间距为1.5m。

四、施工组织1.措施为确保施工的顺利进行,需要采取以下措施:(1)地下水排泄及处理措施:在地下水位较高且渗流较大的区域,采用高效突水泵进行排水,同时对排出的水进行处理。

(2)安全防护措施:为保护施工人员和周边环境的安全,需要设置防护网和警示标志。

2.施工步骤(1)基坑削土:按设计要求进行削土,同时进行侧墙支护的施工。

(2)地下排水系统施工:先施工水平排水带,再施工垂直排水井。

(3)支护结构施工:先施工钢支撑,再施工预应力锚杆。

3.施工进度根据施工的实际情况,计划总工期为60天。

深基坑支护施工方案(5)

深基坑支护施工方案(5)

深基坑支护施工方案(5)深基坑工程是城市建设中常见的一项工程,通常用于地下车库、地铁站等建筑物的施工。

深基坑在执行过程中,需要进行支护工作以确保施工过程中的安全性和稳定性。

本文将针对深基坑支护施工方案进行探讨。

1. 地质勘察与分析在进行深基坑支护工程前,必须对场地的地质情况进行详细勘察与分析。

在得到相关数据后,需结合设计要求及技术要求,确定支护设施的类型和施工方案。

2. 支护结构设计根据地质勘察的结果,制定适当的支护结构设计方案。

支护结构主要包括土方支撑结构和混凝土支撑结构,根据实际情况选择合适的支护方式。

3. 施工工艺流程3.1 地面支撑首先进行地面支撑,根据设计要求采用合适的支撑方式。

常见的地面支撑方式包括预应力锚杆支护、钢支撑支护等。

3.2 桩基施工根据设计方案进行桩基施工,确保桩基的合理布置和质量。

3.3 基坑开挖进行基坑开挖时,要采取合理的开挖方式,确保基坑开挖过程中的安全性和稳定性。

3.4 支护结构施工根据设计方案进行支护结构施工,保证支护结构的稳定性和承载能力。

4. 施工中的风险控制在深基坑支护施工过程中,存在各种风险,如地质灾害、施工安全事故等。

必须严格按照设计方案执行,配合相关监测设备对施工过程进行实时监控,及时发现并处理潜在的安全隐患。

5. 施工质量验收在支护工程完成后,需要进行施工质量验收。

验收内容包括支护结构的稳定性、承载能力等方面,确保支护工程的质量符合相关标准要求。

通过以上深基坑支护施工方案的介绍,可以看出在进行深基坑支护施工时,地质勘察、支护结构设计、施工工艺流程、风险控制以及施工质量验收等环节都至关重要,只有严格按照规范要求进行施工,才能确保支护工程的安全、稳定和质量。

儋州望海国际广场项目(住宅区)基坑设计总说明

儋州望海国际广场项目(住宅区)基坑设计总说明

儋州望海国际广场项目(住宅区)基坑支护设计总说明一、工程概况场地位于儋州市那大镇国盛路南侧(中华路北侧,文化广场西侧),交通便利。

拟建场地内由低层商铺、高层住宅楼和地下室组成,共有11栋1~11#楼层高为2~22F商铺及高层住宅楼,其中2F商铺分别在1~3#和8~10#高层住宅楼之间,地下室分布在场地东侧(1~5#楼东侧)大部,各拟建建筑一览表(见表1)。

全场地室外地坪标高为123.10~125.30m(均采用国家85高程,各建筑物地坪标高详见图1-1)。

总用地面积为74759.05m2。

二、设计依据(1)、海南地质综合勘察设计院《儋州望海国际广场项目(住宅区-详勘)》二〇一二年一月(2)、《建筑基坑支护技术规程》(JGJ120-99)(3)、《建筑与市政降水工程技术规范》(JGJ/T111-98)(4)、《建筑地基基础设计规范》(GB50007-2002)(5)、《建筑结构荷载规范》(GB50009-2001,2006年版)(6)、《混凝土结构设计规范》(GB50010-2010)(7)、《岩土工程勘察规范》(GB50021-2001,2009年版)(8)、《建筑施工土石方工程安全技术规范》(JGJ 180-2009)(9)、《建筑桩基技术规范》(JGJ 94-2008)三、场地岩土工程条件1.地层岩性根据钻探揭露,场地19.20m深度范围内,场地表层为素填土(Qml),下伏地层岩性为早三叠纪花岗岩(T1γ)及其残积土(Qel),地层岩性从上至下共划分为4个工程地质层。

土层岩性特征及分布规律见剖面图2-1~2-45,柱状图3-1~3-176,分述如下:①层素填土(Qml):分布于场地大部,褐黄色、土黄色、灰色,稍湿-饱和,松散。

主要填料为砂质粘性土和含砂粉质粘土,含少量碎石,局部含植物根,为新近填土。

②层砂质粘性土(Qel):分布于场地大部,除DK16、DK24、DK38、DK39、DK42、DK43孔缺失外,其余钻孔均有揭露。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一部分:基坑支护方案设计综合说明1.1设计依据:1)设计原则:“安全可靠、经济合理、技术可行、施工方便”;2)地下室设计有关图纸和基坑周边环境;3)《龙津路西关锦里勘察报告》;4)有关设计计算规范及规程:①《建筑基坑支护技术规程》(JGJ120-99)②《建筑结构荷载规范》(GB50009-2001)③《混凝土结构设计规范》(GB50010-2002)④《广州地区建筑基坑支护技术规定》(GJB02-98)1.2工程概况:拟建场地位于广州市荔湾区龙津中路北侧,中山七路南侧,土兴巷西侧。

本次勘察场地为建设用地红线范围,场地内拟建16~34层塔楼(A、B单元)及2层连体裙楼,地下室设计为2层,基坑开挖深度为9m,基坑周长约为236m。

规划总用地面积4720.29平方米,本次勘探范围设计拟建建筑物见表1:表1 拟建建筑物一览表该工程由广州市联成房地产有限公司投资兴建,由广州中煤江南基础工程公司承担广州市荔湾区西关锦里商住楼项目的岩土工程勘察任务。

1.3地质条件:1.3.1区域地质特征根据区域地质资料,场地位于广州断陷盆地中部,本项目所处范围内第四系土层为冲积土(Q al)、沼泽沉积土层(Q h)及残积土(Q el)。

下伏基岩为白垩系上统山塱组(K2d),基岩为褐红色泥质粉砂岩及砂砾岩。

根据《广州市基岩地质图》地质资料显示,场区主要受广从断裂及广三断裂控制,广从断裂属正断层,走向北东25~30°,倾向北西西,倾角50°~55°,位于场地东南侧,为区域控制性断层;广三断裂带位于场区南侧,走向近东西向或略转呈NWW向,倾向南,倾角约50°,为斜冲正断层。

拟建场区未发现大的构造断裂通过,地质构造相对简单,地基稳定性较好。

1.3.2场地地形地貌特征拟建场地位于广州市荔湾区龙津中路北侧,中山七路南侧,土兴巷西侧,毗邻广州卷烟二厂,为闹市居民小区,房屋较密集,周围房屋一般在8~9层,勘察场地较平坦,地面标高在7.27~8.09m。

1.3.3场地岩土层的分布特征及其物理力学性质根据勘察报告的钻探揭露情况,勘察场地地基土主要由人工填土(Q ml)、第四系冲积层(Q al)、沼泽沉积层(Q h)及残积层(Q el)组成;基岩为白垩系上统(K2)泥质粉砂岩、砂砾岩。

划分原则按不同地质时代和不同地质成因的岩土划分,各岩土层的分布及有关工程地质特征从上至下分述如下:1.3.3.1人工填土层(Q ml)⑴杂填土(Q ml)(层序编号为1)灰褐色、黄褐色等杂色,成分由砖块、砼块及碎石及填沙等建筑垃圾组成,湿,松散,部分钻孔顶部约10cm为混凝土及铺石路面,该层在各钻孔均有分布。

层厚1.80~3.50m,平均2.56m,层顶标高8.09~7.36m,平均7.58m。

1.3.3.2第四系冲淤积层(Q h、Q al)(1)淤泥(Q h)(层序编号为2)灰黑色、灰褐色,成分以粘粒及粉粒为主,局部含少量腐植质及少量有机质,饱和,流塑。

局部夹薄层状淤泥质土。

该层在场地各钻孔均有分布,层厚为3.70~12.80m,平均7.00m;层顶标高3.91~5.54m,平均5.01m;层顶埋深1.80~3.50m,平均2.56m。

该土层承载力特征值建议值f ak=50kPa。

(2)粉质粘土(Q al)(层序编号为3)灰白色,局部黄褐色,成分以粘粒及粉粒为主,粘性较强,湿,可塑,局部呈很湿,软塑状态。

层厚为0.90~4.20m,平均2.21m;层顶标高-2.16~1.27m,平均-0.09m;层顶埋深6.50~9.70m,平均7.73m。

该土层承载力特征值建议值f ak=180kPa。

(3)粉砂(Q al)(层序编号为4-1)灰白色、黄褐色,主要由石英砂粒组成,含少量粘粒,颗粒级配较差,饱和,松散,局部稍密。

厚度为1.40~4.40m,平均2.69m;层顶标高-3.87~-0.51m,平均-2.23m;层顶埋深8.60~11.20m,平均9.70m。

该土层承载力特征值建议值f ak=100kPa。

(4)中砂(Q al)(层序编号为4-2)灰白色,主要由石英砂砂粒组成,含少量粘粒,颗粒级配较差,饱和,稍密。

厚度为 1.30~6.60m,平均 3.18m;层顶标高-8.89~0.27m,平均-2.66m;层顶埋深7.50~16.30m,平均10.38m。

该土层承载力特征值建议f ak=160kPa。

1.3.3.3第四系残积层(Q el)粉质粘土(残积土)(Q el)(层序编号为5)红褐色、浅褐色,成分以粉粒及粘粒为主,含较多砂质,粘性一般,湿,可塑。

厚度为 1.10~3.10m,平均 1.78m;层顶标高-10.19~-3.01m,平均-5.57m;层顶埋深11.10~17.60m,平均13.16m。

该土层承载力特征值建议f ak=260kPa。

1.3.3.4白垩系上统沉积岩层(K2)该基岩层属白垩系上统沉积物,根据勘探揭露,包括全风化泥质粉砂岩、强风化泥质粉砂岩、中风化泥质粉砂岩、砂砾岩及微风化泥质粉砂岩,分述如下:(1)全风化泥质粉砂岩(K2)(层序编号为6)褐红色、黄褐色,岩石结构已基本破坏,但尚可辨认,岩芯呈坚硬土柱状,手捏易散,遇水易软化、崩解,局部夹强风化岩块。

该层在除JK2、ZK5、JK7、JK11外的其余各钻孔有揭露,揭露厚度1.20~7.70m,平均3.44m;层顶标高-7.94~-2.76m,平均-5.17m;层顶埋深10.70~15.30m,平均12.73m。

该土层承载力特征值建议值f ak=350kPa。

(2)强风化泥质粉砂岩(K2)(层序编号为7)褐红色、黄褐色,泥质粉砂结构,岩体强烈风化,原岩结构大部分已破坏,岩芯呈半岩半土状,碎块状,岩质极软,岩块手折可断,局部夹中风化泥质粉砂岩,岩体基本质量等级为Ⅴ类,该层在除ZK2、ZK5、JK7、JK11外场区其余各钻孔均有分布,厚度 2.10~8.90m,平均 4.61m;层顶标高-11.79~-4.81m,平均-8.33m;层顶埋深12.80~19.20m,平均15.98m。

该层承载力特征值建议值f a=500kPa。

(3)中风化泥质粉砂岩(K2)(层序编号为8)褐红色,泥质粉砂结构,层状构造,裂隙较发育,钙泥质胶结,岩芯呈短柱状、碎块状,岩质极软,锤击声哑,局部夹中风化砂砾岩及微风化泥质粉砂岩,岩体基本质量等级为Ⅳ类,本次勘察在全场地16个钻孔均有揭露,钻孔揭露厚度0.80~8.40m,平均4.56m;层顶标高-18.35~-6.37m,平均-11.70m;层顶埋深13.70~25.80m,平均19.28m。

该层承载力特征值建议值f a=2000kPa。

(4)微风化泥质粉砂岩(K2)(层序编号为9)褐红色,泥质粉砂结构,层状构造,裂隙稍发育,钙泥质胶结,岩芯呈短柱状~长柱状,少量碎块状,岩质硬,锤击声脆,岩体基本质量等级为Ⅲ类。

本次勘察在全场地16个钻孔均有揭露,,钻孔揭露厚度 3.30~6.10m,平均 4.96m;层顶标高-25.65~-9.37m,平均-16.26m;层顶埋深16.70~33.10m,平均23.84m。

该层承载力特征值建议值fa=6000kPa。

1.3.4场地层厚度、埋深、标高统计表 4 场地地层厚度统计表表5场地地层层顶埋深、层顶标高统计表1.3.5各岩、土层物理力学性质指标参数的统计、分析根据勘探场地采取岩、土样室内测试结果,各岩土层的物理力学性质指标进行了分层统计,各层主要物理力学性质指标及承载力特征值建议值f的统计分析结果ak见下表6:表6 土、岩层主要物理力学性质指标及承载力特征值结果表注:括号内为标准植1.3.6场地水文地质条件按含水介质及埋藏条件,场地地下水属孔隙承压水、基岩裂隙水及上层滞水。

孔隙承压水主要赋存于层○4-1粉砂及层○4-2中砂层,该层呈中厚层状分布于大部分场区,含水较为丰富,透水性较强,基岩裂隙水主要赋存于层○7强风化泥质粉砂岩及层○8中风化泥质粉砂岩,具承压性,含水量的分布受赋存岩体裂隙发育程度的影响较大,具明显的各向异性特点,在节理裂隙较发育的地段,裂隙水赋存丰富,且透水性较强。

顶部人工填土层①属上层滞水含水层,层②淤泥及③粉质粘土、层○6全风化带属细粒土,含水贫乏,属相对隔水层,层○9微风化泥质粉砂岩,岩体较完整,裂隙不发育,透水性较差,含水量不大。

地下水的补给来源主要是大气降水及侧向迳流补给。

地下水的水位受大气降水影响较大,雨季地下水位上升,旱季地下水位下降。

勘察期间测得地下水位埋深1.37~3.16m,地下水位标高4.93~6.43m。

按照工程需要,结合拟建建筑场地的水文地质条件,为了解拟建场地内强透水地层粉砂4-1、中砂4-2的渗透性能,本次勘察选取基坑钻孔ZK5、ZK16号中进行了4次稳定降深抽水试验,均为孔隙承压水,试验过程严格按照行业标准《抽水试验规程》(YS5215-2000)、国标《供水水文地质勘察规范》(GB50027-2001)进行,其主要步骤为:1).选取抽水孔位置,钻探成孔后进行洗井、水温和稳定水位观测;2).根据含水层厚度及性质,选择合适的过滤器及长度,下管及隔离封孔;4).用深井泵进行抽水,按1、2、5、5、10、10min…的间隔进行地下水位测量和涌水量的读数;5).当读取的涌水量大小一致和水位基本无变化即可停止抽水;6).停抽后进行恢复水位观测,按1、2、5、10、30、30min…的间隔进行水位测量,直至恢复到接近稳定水位终止试验。

有关场地内的试验技术要素及结果简列于下表7,根据裘布衣稳定理论公式计算水文地质参数,按完整孔单孔抽水,计算公式如下:用抽水孔的试验资料K=MS LgrLgRQw )(366.0………………①式中:Q——抽水量(m3/d);R——影响半径(m),R=10S w K;M——含水层厚度(m);γw——抽水井管内径(m),本次试验为0.055m;S、——抽水孔的降深(m);抽水试验成果表表7根据现场抽水试验,结合地区经验,建议场地内岩土层渗透系数k(cm/s)见表8各土层渗透系数建议值表81.3.7周边环境:基坑北侧:距离用地红线4.8m。

基坑南侧:距离用地红线1.1m,距离民居5.1m,距离龙津北路5.3m,该道路是市区交通主干道,是本次支护重点。

基坑东侧:距离用地红线 1.6m,距离土兴巷 3.3m,该道路是市区次干道,为本次支护重点。

基坑西侧:与用地红线最近距离1.8m,距离相邻建筑分别为3.9m和4.7m。

该侧是本次基坑支护重点。

1.3.8基坑分析:1.考虑到基坑南侧有重点保护市区主干道龙津中路及一栋房子,为确保安全,以位移变形控制设计;2.考虑到基坑东侧紧邻土兴巷,为繁忙路段,为确保安全,以位移变形控制设计;3.考虑到基坑西侧有2栋建筑物,仍然以位移变形控制设计;4.考虑到本场地地质条件第4-1层粉砂、第4-2层中砂渗透性好,地下水丰富,为杜绝侧壁流砂,坑底管涌等不良现象,关键做好基坑止水,降水设计和施工。
